并串联电阻计算公式定理
串联各电阻电压的计算公式

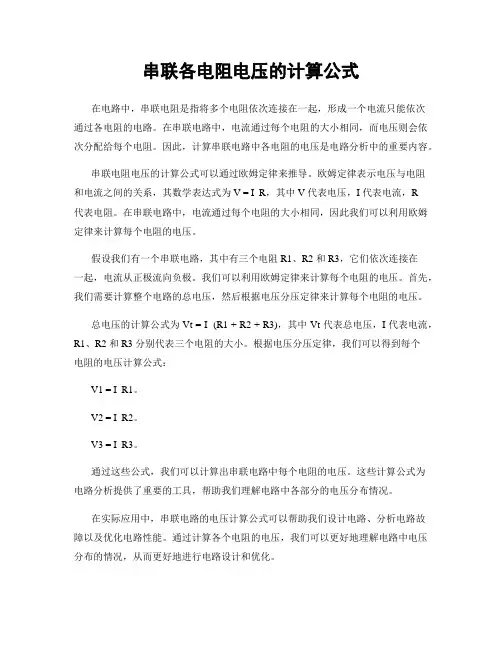

串联各电阻电压的计算公式在电路中，串联电阻是指将多个电阻依次连接在一起，形成一个电流只能依次通过各电阻的电路。
在串联电路中，电流通过每个电阻的大小相同，而电压则会依次分配给每个电阻。
因此，计算串联电路中各电阻的电压是电路分析中的重要内容。
串联电阻电压的计算公式可以通过欧姆定律来推导。
欧姆定律表示电压与电阻和电流之间的关系，其数学表达式为 V = I R，其中 V 代表电压，I 代表电流，R代表电阻。
在串联电路中，电流通过每个电阻的大小相同，因此我们可以利用欧姆定律来计算每个电阻的电压。
假设我们有一个串联电路，其中有三个电阻 R1、R2 和 R3，它们依次连接在一起，电流从正极流向负极。
我们可以利用欧姆定律来计算每个电阻的电压。
首先，我们需要计算整个电路的总电压，然后根据电压分压定律来计算每个电阻的电压。
总电压的计算公式为 Vt = I (R1 + R2 + R3)，其中 Vt 代表总电压，I 代表电流，R1、R2 和 R3 分别代表三个电阻的大小。
根据电压分压定律，我们可以得到每个电阻的电压计算公式：V1 = I R1。
V2 = I R2。
V3 = I R3。
通过这些公式，我们可以计算出串联电路中每个电阻的电压。
这些计算公式为电路分析提供了重要的工具，帮助我们理解电路中各部分的电压分布情况。
在实际应用中，串联电路的电压计算公式可以帮助我们设计电路、分析电路故障以及优化电路性能。
通过计算各个电阻的电压，我们可以更好地理解电路中电压分布的情况，从而更好地进行电路设计和优化。
除了利用欧姆定律来计算串联电路中各电阻的电压，我们还可以利用基尔霍夫定律来进行电路分析。
基尔霍夫定律是电路分析中的重要原理，它可以帮助我们分析复杂的电路结构，并求解各个分支电路中的电压和电流。
在串联电路中，基尔霍夫定律可以帮助我们建立方程组，求解各个电阻的电压。
通过建立方程组，我们可以利用数学方法来求解电路中各个节点的电压，从而更好地理解电路的工作原理。
串并联电阻计算公式

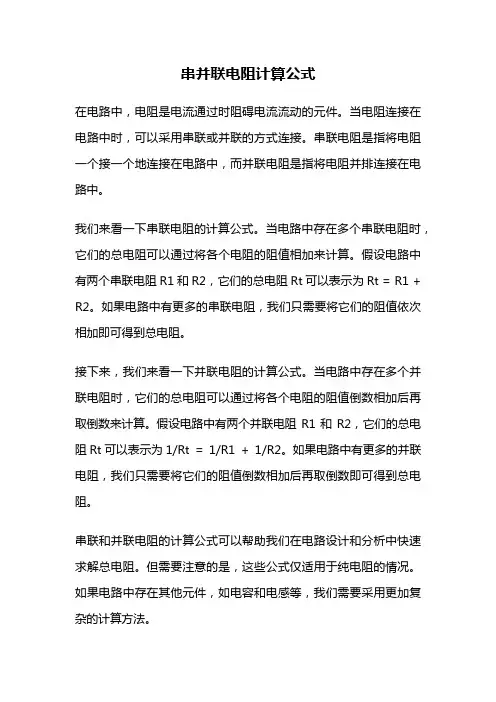

串并联电阻计算公式在电路中，电阻是电流通过时阻碍电流流动的元件。
当电阻连接在电路中时，可以采用串联或并联的方式连接。
串联电阻是指将电阻一个接一个地连接在电路中，而并联电阻是指将电阻并排连接在电路中。
我们来看一下串联电阻的计算公式。
当电路中存在多个串联电阻时，它们的总电阻可以通过将各个电阻的阻值相加来计算。
假设电路中有两个串联电阻R1和R2，它们的总电阻Rt可以表示为Rt = R1 + R2。
如果电路中有更多的串联电阻，我们只需要将它们的阻值依次相加即可得到总电阻。
接下来，我们来看一下并联电阻的计算公式。
当电路中存在多个并联电阻时，它们的总电阻可以通过将各个电阻的阻值倒数相加后再取倒数来计算。
假设电路中有两个并联电阻R1和R2，它们的总电阻Rt可以表示为1/Rt = 1/R1 + 1/R2。
如果电路中有更多的并联电阻，我们只需要将它们的阻值倒数相加后再取倒数即可得到总电阻。
串联和并联电阻的计算公式可以帮助我们在电路设计和分析中快速求解总电阻。
但需要注意的是，这些公式仅适用于纯电阻的情况。
如果电路中存在其他元件，如电容和电感等，我们需要采用更加复杂的计算方法。
除了串联和并联电阻的计算公式，我们还可以通过实际测量来确定电路中的总电阻。
通过在电路中接入电阻计或万用表，我们可以直接测量到电路的总电阻值。
这种方法更加直观和准确，适用于各种电路中的电阻测量。
串联和并联电阻的计算公式是电路分析中重要的工具。
我们通过将串联电阻的阻值相加和将并联电阻的阻值倒数相加来计算总电阻。
这些公式可以帮助我们快速求解电路中的总电阻，进而进行电路设计和分析。
除了计算公式，我们还可以通过实际测量来确定电路的总电阻值。
通过掌握这些方法，我们可以更好地理解和应用电路中的串并联电阻。
串并联公式
串并联公式串并联公式是电路中常用的计算公式，用于计算电阻、电容和电感元件的等效值。
串联和并联是电路中两种基本的连接方式。
串联是将多个元件依次连接在一起，电流在各个元件中流动；并联是将多个元件同时连接在一起，电流在各个元件中分流。
串联公式用于计算串联电阻、串联电容和串联电感的等效值。
串联电阻的等效值等于各个电阻之和，即Rt = R1 + R2 + R3 + ...；串联电容的等效值等于各个电容的倒数之和的倒数，即1/Ct = 1/C1 + 1/C2 + 1/C3 + ...；串联电感的等效值等于各个电感之和，即Lt = L1 + L2 + L3 + ...。
通过串联公式，可以方便地计算出串联电路中的等效值，进而进行电路分析和设计。
并联公式用于计算并联电阻、并联电容和并联电感的等效值。
并联电阻的等效值等于各个电阻的倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + 1/R3 + ...；并联电容的等效值等于各个电容之和，即Ct = C1 + C2 + C3 + ...；并联电感的等效值等于各个电感的倒数之和的倒数，即1/Lt = 1/L1 + 1/L2 + 1/L3 + ...。
通过并联公式，可以简化并联电路的分析和计算，得到等效电阻、等效电容和等效电感的值。
串并联公式在电路分析和设计中起着重要的作用。
通过这些公式，可以将复杂的电路简化为等效电路，进而进行电流、电压和功率的计算。
在实际应用中，我们常常需要根据电路中的各个元件的参数计算出其等效值，以便更好地进行电路分析和设计。
串并联公式是电路分析和设计中常用的工具，可以方便地计算出串联电阻、串联电容、串联电感、并联电阻、并联电容和并联电感的等效值。
通过这些公式，可以简化电路分析和计算，提高工作效率。
在实际应用中，我们需要根据具体的电路情况，灵活运用串并联公式，以便更好地解决问题和实现设计目标。
电阻串联和并联的公式

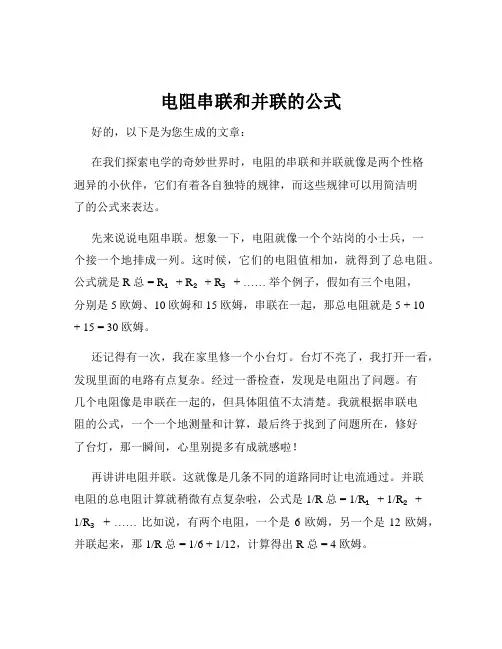

电阻串联和并联的公式好的，以下是为您生成的文章：在我们探索电学的奇妙世界时，电阻的串联和并联就像是两个性格迥异的小伙伴，它们有着各自独特的规律，而这些规律可以用简洁明了的公式来表达。
先来说说电阻串联。
想象一下，电阻就像一个个站岗的小士兵，一个接一个地排成一列。
这时候，它们的电阻值相加，就得到了总电阻。
公式就是 R 总 = R₁ + R₂ + R₃ + …… 举个例子，假如有三个电阻，分别是 5 欧姆、10 欧姆和 15 欧姆，串联在一起，那总电阻就是 5 + 10 + 15 = 30 欧姆。
还记得有一次，我在家里修一个小台灯。
台灯不亮了，我打开一看，发现里面的电路有点复杂。
经过一番检查，发现是电阻出了问题。
有几个电阻像是串联在一起的，但具体阻值不太清楚。
我就根据串联电阻的公式，一个一个地测量和计算，最后终于找到了问题所在，修好了台灯，那一瞬间，心里别提多有成就感啦！再讲讲电阻并联。
这就像是几条不同的道路同时让电流通过。
并联电阻的总电阻计算就稍微有点复杂啦，公式是 1/R 总 = 1/R₁ + 1/R₂ +1/R₃ + …… 比如说，有两个电阻，一个是 6 欧姆，另一个是 12 欧姆，并联起来，那 1/R 总 = 1/6 + 1/12，计算得出 R 总 = 4 欧姆。
在学校的实验室里，我们做过这样一个实验。
老师给我们一组不同阻值的电阻，让我们通过连接电路来验证并联电阻的公式。
同学们都兴致勃勃地动手操作，有人接错了线，有人计算错误，但在大家的互相帮助和老师的指导下，最终都成功得出了正确的结果。
那种通过自己的努力和实践，真正理解和掌握知识的感觉，真的太棒了！电阻的串联和并联公式，在我们的日常生活和学习中都有着广泛的应用。
比如，我们家里的各种电器，电路的设计都离不开这些公式。
了解它们，不仅能帮助我们解决实际问题，还能让我们更深入地理解电学的奥秘。
所以呀，别小看这简单的电阻串联和并联公式，它们可是电学世界里的重要基石，掌握了它们，我们就能在电学的海洋里畅游得更自在啦！。
串并联电路中电流电压电阻的规律公式
我们来探讨串并联电路中电流、电压和电阻的规律公式。
在电路中，串联电路指多个电器依次连接在一条路上，而并联电路指多个电器并排连接在电源的两端。
这两种电路中电流、电压和电阻的规律公式有着明显的区别，接下来我们将分别进行探讨。
1. 串联电路中的规律公式：在串联电路中，电流沿着唯一一条路径流动，因此多个电器的电流大小相等。
根据欧姆定律，串联电路中的总电阻等于各个电器电阻的总和，即R总 = R1 + R2 + ... + Rn。
而总电压等于各个电器电压之和，即U总 = U1 + U2 + ... + Un。
根据欧姆定律，电流I总等于总电压U总除以总电阻R总，即I总 =U总 / R总。
串联电路中电流、电压和电阻的规律公式为：I总 = U总 / (R1 + R2+ ... + Rn)。
2. 并联电路中的规律公式：在并联电路中，电压相同，而电流则分流经过各个电器，因此多个电器的电压大小相等。
根据欧姆定律，并联电路中的总电导等于各个电器电导的总和的倒数，即G总 = G1 + G2 + ... + Gn。
而总电流等于各个电器电流之和，即I总 = I1 + I2 + ... + In。
根据欧姆定律，总电导G总等于总电流I总除以总电压U总，即G总= I总 / U总。
并联电路中电流、电压和电阻的规律公式为：I总 = U总 * (G1 + G2 + ... + Gn)。
从上面的分析可以看出，串联电路和并联电路中电流、电压和电阻的规律公式有着明显的区别。
在实际应用中，我们可以根据具体情况选择合适的电路连接方式来满足需求。
对于工程师和电子爱好者来说，深入理解电路中电流、电压和电阻的规律公式对于设计和维护电路至关重要。
总结回顾一下，串并联电路中的电流、电压和电阻的规律公式分别为：串联电路：I总 = U总 / (R1 + R2 + ... + Rn)；并联电路：I总 = U总 * (G1 + G2 + ... + Gn)。
个人观点：对于电路中的电流、电压和电阻规律，我认为深入理解和掌握这些规律公式，有助于我们更好地应用于实际工程中。
串并联电路的各种计算公式
串并联电路的各种计算公式在电学的世界里，串并联电路是非常基础且重要的概念。
理解和掌握串并联电路的各种计算公式，对于解决电路相关的问题至关重要。
首先，咱们来聊聊串联电路。
串联电路就像是串在一起的糖葫芦，电流只有一条路径可走。
在串联电路中，电流处处相等，即 I 串＝ I₁＝ I₂＝ I₃＝…… 而总电压等于各部分电路电压之和，用公式表示就是 U 串＝ U₁＋ U₂＋ U₃＋…… 电阻方面，总电阻等于各串联电阻之和，即 R 串＝ R₁＋ R₂＋ R₃＋…… 。
假设一个串联电路中有三个电阻，分别是 R₁＝2Ω，R₂＝3Ω，R₃＝5Ω，电源电压为 10V。
那么总电阻 R 串＝ 2 ＋ 3 ＋ 5 ＝10Ω，电流 I 串＝ U 串／ R 串＝ 10 ／ 10 ＝ 1A。
电阻 R₁两端的电压 U₁＝ I 串 × R₁＝ 1 × 2 ＝ 2V，电阻 R₂两端的电压 U₂＝ I 串 × R₂＝1 × 3 ＝ 3V，电阻 R₃两端的电压 U₃＝ I 串 × R₃＝ 1 × 5 ＝ 5V。
接下来，咱们再看看并联电路。
并联电路就好像几条平行的道路，电流可以分开走。
在并联电路中，总电流等于各支路电流之和，即 I 并＝ I₁＋ I₂＋ I₃＋…… 电压的特点是各支路两端的电压相等，都等于电源电压，也就是 U 并＝ U₁＝ U₂＝ U₃＝…… 电阻的计算就稍微复杂一点，总电阻的倒数等于各并联电阻倒数之和，用公式表示为 1 ／ R 并＝ 1 ／ R₁＋ 1 ／ R₂＋ 1 ／ R₃＋……比如说，有一个并联电路，其中两个支路的电阻分别是R₁＝4Ω，R₂＝6Ω，电源电压为 12V。
先计算总电阻，1 ／ R 并＝ 1 ／ 4 ＋ 1／ 6 ＝ 5 ／ 12，所以 R 并＝ 12 ／ 5 ＝24Ω。
总电流 I 并＝ U 并／ R 并＝ 12 ／ 24 ＝ 5A。
通过电阻 R₁的电流 I₁＝ U 并／ R₁＝ 12 ／4 ＝ 3A，通过电阻 R₂的电流 I₂＝ U 并／ R₂＝ 12 ／ 6 ＝ 2A。
串联电阻的计算公式
串联电阻的计算公式串联电阻是指将多个电阻器按照顺序连接在一起，形成的一个电阻网络，电流逐个通过电阻器，最终流回电源。
串联电阻的阻值等于各个电阻器的阻值之和。
串联电阻的计算公式可以表示为：R = R1 + R2 + R3 + … + Rn其中，R表示串联电阻的总阻值，R1，R2，R3，…，Rn 表示各个电阻器的阻值。
下面，我们详细解释一下这个公式。
电阻的基本概念电阻是指电流在通过导体时遇到的阻力。
阻力越大，电流就越难通过，电阻也就越大。
电阻的单位是欧姆（Ω），符号为Ω。
欧姆是指当电压为1伏特时，通过该导体的电流为1安培时的电阻值。
通常用万用表或万用表测量电阻。
电阻的计算串联电阻的计算公式如上所述，可以简单地将各个电阻器的阻值相加。
例如，我们有一个串联电路，其中有三个电阻器，其阻值分别为10Ω、20Ω和30Ω。
我们需要计算这个电路的总电阻。
根据串联电阻的计算公式，可得：R = R1 + R2 + R3R = 10Ω + 20Ω + 30ΩR = 60Ω因此，该串联电路的总电阻为60Ω。
注意事项使用串联电阻计算公式时，需要注意以下几点：1.电阻的单位必须一致，例如，kΩ，Ω和mΩ之间的换算。
2.如果电路中有非线性元件（如二极管或晶体管等），则应该使用更复杂的电路分析方法。
3.不要在电路中加入不明确设计的电阻，因为这可能会影响电路的性能。
总结串联电阻是指多个电阻器按照顺序连接在一起，形成的一个电阻网络。
串联电阻的总阻值等于各个电阻器的阻值之和。
串联电阻的计算公式为 R = R1 + R2 + R3 + … + Rn。
在电路设计和分析中，串联电阻计算公式是非常重要的。
电阻串联和并联的计算公式
电阻串联和并联的计算公式咱们来聊聊电阻串联和并联的计算公式，这可是电学里相当重要的一块儿知识呢！在电路世界中，电阻的串联和并联就像是一群小伙伴在排队或者并肩前行。
串联的时候，电阻们一个接一个排好队，电流只能顺着这条“长龙”依次通过。
并联呢，则像是一群小伙伴同时走几条不同的路，电流可以自由选择。
先来说说串联。
电阻串联的计算公式是 R 总= R1 + R2 + R3 + …… 就好比你有几个不同阻值的电阻，依次首尾相连，那么它们总的电阻值就是把各个电阻值加起来。
我记得有一次帮我小侄子做物理实验，就是研究电阻串联的。
我们找了几个不同阻值的电阻，按照串联的方式连接好，然后用万用表去测量总电阻。
小侄子特别认真，眼睛一眨不眨地盯着万用表的读数，当看到测量出来的数值和我们用公式计算出来的差不多时，他那兴奋的样子，别提多可爱了。
并联的计算公式是 1/R 总= 1/R1 + 1/R2 + 1/R3 + …… 然后再取倒数得到 R 总。
这就好像是几条不同宽窄的道路同时让水流通过，总的水流通过能力就不是简单相加，而是要按照这个复杂一点的公式来计算。
想象一下，串联就像是接力比赛，每个电阻都在为阻挡电流出一份力，加在一起就是总的阻力；并联呢，就像是多条道路同时通行，各自分担流量，最后综合起来得到总的通行能力。
在实际生活中，电阻的串联和并联到处都有。
比如说家里的灯泡，有的是串联的，有的是并联的。
串联的灯泡，如果其中一个坏了，整个电路就断了；并联的灯泡，坏一个其他的还能照样亮。
再比如，我们的手机充电器里面也有电阻的串联和并联。
如果不懂这些计算公式，就没办法设计出合适的电路，手机可能就没法正常充电啦。
总之，电阻串联和并联的计算公式虽然看起来有点复杂，但只要我们多做实验，多联系实际，就能很好地掌握它们，让电学知识为我们的生活服务。
不管是搞小发明，还是解决电路故障，都能派上大用场！希望大家都能把这部分知识学透学扎实，在电学的世界里畅游无阻！。
串联电路与并联电路的计算
串联电路与并联电路的计算串联电路与并联电路是电路中常见的两种连接方式。
了解并能够计算串联电路与并联电路的电流、电压、电阻等特性对于电路设计、故障排除以及电路分析都非常重要。
一、串联电路的计算串联电路是指多个电阻、电容或电感等元件按照顺序连接起来，电流依次通过这些元件。
在串联电路中，总电压等于各个电阻、电容或电感的电压之和，而总电流保持不变。
1. 串联电阻的计算当多个电阻串联时，总电阻等于各个电阻的阻值之和。
例如，若有三个电阻R1、R2和R3串联，则总电阻RT等于RT = R1 + R2 + R3。
2. 串联电容的计算当多个电容串联时，总电容的倒数等于各个电容的倒数之和。
例如，若有三个电容C1、C2和C3串联，则总电容的倒数为CT = (1/C1 +1/C2 + 1/C3)^(-1)。
3. 串联电感的计算当多个电感串联时，总电感等于各个电感的电感之和。
例如，若有三个电感L1、L2和L3串联，则总电感LT = L1 + L2 + L3。
二、并联电路的计算并联电路是指多个电阻、电容或电感等元件同时与电源正负极相连。
在并联电路中，总电流等于各个元件的电流之和，而总电压保持不变。
1. 并联电阻的计算当多个电阻并联时，总电阻的倒数等于各个电阻的倒数之和。
例如，若有三个电阻R1、R2和R3并联，则总电阻的倒数为1/RT = 1/R1 +1/R2 + 1/R3。
2. 并联电容的计算当多个电容并联时，总电容等于各个电容的电容之和。
例如，若有三个电容C1、C2和C3并联，则总电容CT = C1 + C2 + C3。
3. 并联电感的计算当多个电感并联时，总电感的倒数等于各个电感的倒数之和。
例如，若有三个电感L1、L2和L3并联，则总电感的倒数为1/LT = 1/L1 +1/L2 + 1/L3。
总结：串联电路与并联电路的计算方法如上所示，运用这些公式可以准确计算电路中的电流、电压和电阻等参数。
同时，需要注意电路分析中各个元件的正确连接以及单位的统一。
串联电路总电阻公式
串联电路总电阻公式串联电路是指电流在电路中的路径是依次通过每个电阻，这样的电路中，电流大小相等，电压按电阻大小依次分布。
在串联电路中，总电阻可以通过计算每个电阻的电阻值之和来获得。
设有n个串联电阻，分别为R1、R2、…、Rn，总电阻表示为RT。
则总电阻公式为：RT=R1+R2+…+Rn当电阻R1、R2、…、Rn是一串相同的电阻时，即R1=R2=…=Rn=R，总电阻公式可以简化为：RT=n*R总电阻是串联电路中电阻的总和，它的大小决定了电流的大小。
根据欧姆定律，电流I与电压U和电阻R之间的关系为：U=I*R在串联电路中，电压的总和等于供电电压，即：U=U1+U2+…+Un由于电压在串联电路中按电阻的大小依次分布，所以可以通过总电阻和每个电阻的电压比例来计算每个电阻上的电压。
设总电源电压为V，每个电阻的电压分别为V1、V2、…Vn，总电阻为RT，则可以得到：V=V1+V2+ (V)根据电压分配定律，每个电阻上的电压与其所占总电阻的比例相等，即：V1/RT=V2/RT=…=Vn/RT所以可以将电压分配定律应用于串联电路中的每个电阻，得到每个电阻上的电压和总电阻之间的关系：V1=V*(R1/RT)V2=V*(R2/RT)Vn=V*(Rn/RT)总之，串联电路总电阻的计算公式为RT=R1+R2+…+Rn，其中R1、R2、…、Rn为电阻值；电压分配定律可以应用于串联电路中的每个电阻，用于计算每个电阻上的电压。
在现实电路中，电阻可能是不同的，各个电阻的电阻值互不相同。
在这种情况下，可以使用串联电路的分压定律来计算电压。
根据分压定律，电路中电压的分布与电阻大小成反比。
假设串联电路中有两个电阻R1和R2，总电阻为RT，电流为I，总电源电压为V，则可以得到：V1=V*(R1/RT)V2=V*(R2/RT)根据欧姆定律，可以计算电流I的大小：I=V/RT总结：串联电路总电阻公式为RT=R1+R2+…+Rn，其中R1、R2、…、Rn为电阻值。
串联电阻和并联电阻的计算公式
串联电阻和并联电阻的计算公式
并联总电阻值的计算：1/r总=1/r1+1/r2+……+1/rn，即总电阻的倒数等于各分电阻的倒数之和；串联总电阻值的计算：r总=r1+r2+r3+...rn，串联电路中总电阻的阻值为所有电阻之和。
串联电路的计算公式：
1、串联电路中电流时时成正比：i=i1=i2；
2、串联电路中的总电压等于各电阻两端电压之和：u=u1+u2；
3、串联电路中各电阻两端的电压之比等同于电阻之比：u/r=u1/r1=u2/r2；
4、串联电路中各电阻的功率之比等于电阻之比：p/r=p1/r1=p2/r2。
串联电路在相连接上的特点：
1、电流只有一条通路。
2、控制器掌控整个电路的通断。
3、各用电器之间相互影响。
并联电路中的关系：
电压的关系：u=u1=u2；
电流的关系：i=i1+i2；
电阻的关系：1/r=1/r1+1/r2；
电功的排序：w=uit；
电功率的定义式：p=w/t。
电阻的串联和并联电阻的连接
典型例题解析
【例3】如图8-2-5所示电路中，滑动变阻器标有“100Ω，1A” 字样，电源 电压为36V恒定不变.当开关S闭合后，电流表 示数为0.5A，电压表示数为10V，求： (1)电阻R1的阻值； (2)这时滑动变阻器连入电路中的电阻值； (3)如果电流表量程为0～3A，电压表量程为0～15V，求滑 动变阻器连入电路的阻值范围.
电阻的串联
电阻的串联和并联电阻的连接
电路中多个 元件逐个按 顺次连接起 来，就组成 了串联电路。
电阻的串联和并联电阻的连接
串联电路的特点
1、电流的特点
电阻的串联和并联电阻的连接
串联电路的特点
• 2、电压的特点
电阻的串联和并联电阻的连接
串联电路中电阻的特点
• 1、电路图： • 串联电路电流的特点：I=I1=I2
电阻的串联和并联电阻的连接
例2、已知：R1＝20欧，R2＝60欧， 求R1和R2并联时的总电阻是多大？
解： 由 1 1 1
R R1 R2
得 R R1R2 R1 R2
代入数据 得
20 60
R
15
20 60
答：R1和R2并电联阻的串后联和并的联电阻总的连接电阻是15欧。
小结:
• 1、串联电路的总电阻等于各部分电阻之和
•解：不行，必须串联一个电 阻。根据题意画出电路
•图，则电阻R2分担部分的电压U2=U－U1＝4.5伏－3.6
伏=0.9伏
串联电路电路中的电流
IU1 3.6伏 0.45安 R1 8欧
• 电路中的电流需要串联的电阻
RL
U2 I
0 . 9 伏 2 欧 0.45安
电阻的串联和并联电阻的连接
例题1 一只电灯泡正常工作时的灯丝电阻是 242欧，如果电灯线路的电压是220伏，求灯丝 中通过的电流。
高二物理总结电路中电阻的组合与计算方法
高二物理总结电路中电阻的组合与计算方法电路中，电阻是一个非常重要的概念。
电阻是指阻碍电流通过的物体或元件，它是用来控制电流大小和流向的。
在电路中，我们经常需要把不同的电阻器进行组合，以达到我们需要的电阻值。
本文将对电路中电阻的组合和计算方法进行总结和介绍。
一、电阻的串联组合串联是指将多个电阻按照一定的顺序连接在一起，共享同一个电流。
电阻的串联组合可以通过下面的公式来计算总电阻：总电阻 = 电阻1 + 电阻2 + 电阻3 + ……例如，如果有两个电阻器 R1 = 10欧姆和 R2 = 20欧姆，它们串联在一起，则总电阻为：总电阻 = 10欧姆 + 20欧姆 = 30欧姆二、电阻的并联组合并联是指多个电阻器的两端分别连接在同一个电压源上，使它们之间的电压相等。
电阻的并联组合可以通过下面的公式来计算总电阻：总电阻 = (1/电阻1 + 1/电阻2 + 1/电阻3 + ……)^(-1)例如，如果有两个电阻器 R1 = 10欧姆和 R2 = 20欧姆，它们并联在一起，则总电阻为：总电阻 = (1/10欧姆 + 1/20欧姆)^(-1) = (2欧姆 + 1欧姆)^(-1) = (3欧姆)^(-1) = 1/3欧姆三、电阻的复合组合复合组合是指电阻器不仅进行串联，还进行并联。
在复合组合中，我们可以通过先进行并联，再进行串联或者先进行串联，再进行并联的方式来计算总电阻。
例如，如果有三个电阻器 R1 = 10欧姆， R2 = 20欧姆， R3 = 30欧姆，我们可以通过先将 R1 和 R2 进行并联，再与 R3 进行串联的方式来计算总电阻。
计算过程如下：并联后的电阻 = (1/10欧姆 + 1/20欧姆)^(-1) = (2欧姆 + 1欧姆)^(-1) = 1/3欧姆总电阻 = 并联后的电阻 + 电阻3 = 1/3欧姆 + 30欧姆 = 30.33欧姆通过以上的计算方法，我们可以得到电路中多个电阻器组合后的总电阻。
串联电阻电流计算公式(一)
串联电阻电流计算公式:
1. 总电阻计算公式: Rt = R1 + R2 + R3 + ... + Rn
2. 电流计算公式: I = V / Rt
总电阻计算公式:
总电阻（Rt）是由串联电路中所有电阻（R1，R2，R3...Rn）的电阻值之和
得出的。
当电阻串联时，总电阻等于各个电阻之和。
例如，如果一个电路中有三个电阻，分别是10欧姆、20欧姆和30欧姆，那么总电阻（Rt）= 10 + 20 + 30 = 60欧姆。
电流计算公式:
电流（I）是通过电路的电荷流动率。
它可以通过欧姆定律来计算，即I = V / Rt，其中V是电路中的电压，Rt是总电阻。
例如，如果一个电路中的电压为12伏特，总电阻为60欧姆，那么电流（I）= 12 / 60 = 安培。
以上两个公式是串联电阻电流计算中最基本的公式，通过这些公式可以轻松计算出电路中的电流值。
电路中的电阻串联和并联电阻的等效问题
电路中的电阻串联和并联电阻的等效问题在电路中，电阻是一个重要的元件。
在电路设计和分析中，经常会遇到电阻串联和并联电阻的等效问题。
本文将详细讨论电路中电阻串联和并联的概念、计算方法以及等效电阻的计算。
1. 电阻串联的概念和计算方法电阻串联是指将两个或多个电阻按顺序连接在一起的方式。
当电阻串联时，电流依次通过每个电阻。
电阻串联的总电阻可以通过将每个电阻的阻值相加来计算。
假设有两个电阻R1和R2，它们串联在一起，总电阻记为RT。
那么，总电阻的计算公式如下：RT = R1 + R22. 电阻并联的概念和计算方法电阻并联是指将两个或多个电阻同时连接在电路中的方式。
当电阻并联时，电流会分流经过各个电阻。
电阻并联的总电阻可以通过将每个电阻的倒数相加后再取倒数来计算。
假设有两个电阻R1和R2，它们并联在一起，总电阻记为RP。
那么，总电阻的计算公式如下：1/RP = 1/R1 + 1/R2电阻串联和并联的概念和计算方法可以扩展到多个电阻的情况。
例如，对于三个电阻R1、R2和R3的串联电路，总电阻的计算公式为：RT = R1 + R2 + R3对于三个电阻R1、R2和R3的并联电路，总电阻的计算公式为：1/RP = 1/R1 + 1/R2 + 1/R33. 电阻串联和并联的等效问题在电路中，经常需要求解电阻串联和并联电阻的等效问题。
等效问题是指将一个复杂的电路转化为一个简化的电路，该简化电路具有相同的电流电压特性。
电阻串联和并联的等效问题可以通过计算总电阻来实现。
对于电阻串联，可以将多个串联的电阻替换为一个等效电阻。
等效电阻的值与串联的电阻之和相等。
通过使用等效电阻，可以简化电路的分析和计算。
对于电阻并联，可以将多个并联的电阻替换为一个等效电阻。
等效电阻的值可以通过并联电阻的倒数之和再取倒数来计算。
同样地，使用等效电阻可以简化电路的分析和计算。
4. 实例分析现在我们来看一个具体的例子，以帮助理解电阻串联和并联的计算。
合成电阻计算方法
合成电阻计算方法
合成电阻计算方法是电路设计中的一种重要计算方法。
合成电阻通常指由多个电阻器串联或并联而成的电阻值。
在进行电路设计时，常常需要计算合成电阻的值。
以下是常用的几种合成电阻计算方法： 1. 串联电阻计算法
串联电阻计算法是将多个电阻器按照串联方式相连，计算它们的总电阻值。
串联电阻的计算公式为：R=R1+R2+...+Rn。
其中，R1、R2、...、Rn为每个电阻器的电阻值，R为总电阻值。
2. 并联电阻计算法
并联电阻计算法是将多个电阻器按照并联方式相连，计算它们的总电阻值。
并联电阻的计算公式为：1/R=1/R1+1/R2+...+1/Rn。
其中，R1、R2、...、Rn为每个电阻器的电阻值，1/R为总电阻值的倒数。
3. 电阻分压计算法
电阻分压计算法是将一个电阻器分成两段，中间加入一个测量点，计算测量点两侧的电阻值。
电阻分压的计算公式为：V2=V1×
(R2/(R1+R2))。
其中，V1为输入电压值，V2为输出电压值，R1为测量点一侧的电阻值，R2为测量点另一侧的电阻值。
4. 电压分配计算法
电压分配计算法是指在并联电路中，计算每个分支电路上的电压大小。
电压分配的计算公式为：V1=V×(R1/(R1+R2+...+Rn))。
其中，V为总电压值，R1、R2、...、Rn为每个分支电路上的电阻值，V1为分支电路上的电压大小。
综上所述，合成电阻计算方法有串联电阻计算法、并联电阻计算法、电阻分压计算法和电压分配计算法。
在进行电路设计时，需要根据具体情况选择合适的计算方法进行计算。
串并联电路中等效电阻计算公式
串并联电路中等效电阻计算公式在串并联电路中，我们需要确定电路中的等效电阻。
等效电阻是指将整个电路简化到一个等效电阻上，使得通过该等效电阻的电流与原始电路中的电流相同，通过该等效电阻的电压与原始电路中的电压相同。
对于串联电路，串联电阻等效值的计算公式为：R_eq = R1 + R2 + R3 + ... + Rn其中R_eq是等效电阻值，R1, R2, R3, ... Rn 是串联电路中各个电阻的阻值。
对于并联电路，并联电阻等效值的计算公式为：1/R_eq = 1/R1 +1/R2 + 1/R3 + ... + 1/Rn其中R_eq是等效电阻值，R1, R2, R3, ... Rn 是并联电路中各个电阻的阻值。
下面，我们将详细探讨串并联电路中等效电阻的计算公式。
1.串联电路中等效电阻：串联电路是指多个电阻依次连接在一起，形成一个单一路径的电路。
在串联电路中，电流在各个电阻中是相等的，而电压则是依次分配给每个电阻的。
因此，将整个电路简化到一个等效电阻上，使得通过该等效电阻的电流与原始电路中的电流相同，通过该等效电阻的电压与原始电路中的电压相同。
计算串联电路中的等效电阻的公式很简单，只需将各个电阻的阻值相加即可。
即：R_eq = R1 + R2 + R3 + ... + Rn例如，对于一个有三个电阻（R1=10Ω,R2=20Ω,R3=30Ω）的串联电路，其等效电阻为：R_eq = 10Ω + 20Ω + 30Ω = 60Ω2.并联电路中等效电阻：并联电路是指多个电阻并联在一起，形成多个并行路径的电路。
在并联电路中，电流会分流通过各个电阻，而电压则是各个电阻所在路径上的电压相等。
因此，将整个电路简化到一个等效电阻上，使得通过该等效电阻的电流与原始电路中的电流相同，通过该等效电阻的电压与原始电路中的电压相同。
计算并联电路中的等效电阻的公式需要注意，因为电阻是倒数关系，所以计算的时候需要将每个电阻的倒数相加，并将结果再次取倒数。
电阻计算公式
电阻计算公式
电阻计算公式
定义式：R=U/I
定义公式：R=p L/S
欧姆定律变形式：R=U/I 电阻串联：R=R1+R2+R3+...+Rn 电阻并联：1/R=1/R1+1/R2+1/R3+..+1/Rn 与电功率相关公式：R=U2/P；R=P/I2 与电能（电热）相关公式：R=U2t/W；R=W/I2 t （电热时，W换成Q）
决定式：R=p L/S（p 表示电阻的电阻率，是由其本身性质决定，L 表示电阻的长度，S 表示电阻的横截面积）控制电阻大小的因素电阻元件的电阻值大小一般与温度有关，还与导体长度、横截面积、材料有关。
衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1C时电阻值发生变化
的百分数。
多数（金属）的电阻随温度的升高而升高，一些半导体却相反。
如：玻璃，碳在温度一定的情况下，有公式R=p l/s 其中的p 就是电阻率，l 为材料的长度，单位为m，s 为面积，单位为平方米。
可以看出，材料的电阻大小正比于材料的长度，
而反比于其面积。
电阻物理量： 1 欧电压产生一鸥电流则为 1 鸥电阻。
另
外电阻的作用除了在电路中用来控制电流电压外还可以制成发热
元件等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串、并联电路中的等效电阻串、并联电路中的等效电阻学习目标要求：1．知道串、并联电路中电流、电压特点。
2．理解串、并联电路的等效电阻。
3．会计算简单串、并联电路中的电流、电压和电阻。
4．理解欧姆定律在串、并联电路中的应用。
5．会运用串、并联电路知识分析解决简单的串、并联电路问题。
中考常考内容：1．串、并联电路的特点。
2．串联电路的分压作用，并联电路的分流作用。
3．串、并联电路的计算。
知识要点：1．串联电路的特点（1）串联电路电流的特点：由于在串联电路中，电流只有一条路径，因此，各处的电流均相等，即；因此，在对串联电路的分析和计算中，抓住通过各段导体的电流相等这个条件，在不同导体间架起一座桥梁，是解题的一条捷径。
（2）由于各处的电流都相等，根据公式，可以得到，在串联电路中，电阻大的导体，它两端的电压也大，电压的分配与导体的电阻成正比，因此，导体串联具有分压作用。
串联电路的总电压等于各串联导体两端电压之和，即。
（3）导体串联，相当于增加了导体的长度，因此，串联导体的总电阻大于任何一个串联导体的电阻，总电阻等于各串联导体电阻之和，即。
如果用个阻值均为的导体串联，则总电阻。
2．并联电路的特点（1）并联电路电压的特点：由于在并联电路中，各支路两端分别相接且又分别接入电路中相同的两点之间，所以各支路两端的电压都相等，即。
因此，在电路的分析和计算中，抓住各并联导体两端的电压相同这个条件，在不同导体间架起一座桥梁，是解题的一条捷径。
（2）由于各支路两端的电压都相等，根据公式，可得到，在并联电路中，电阻大的导体，通过它的电流小，电流的分配与导体的电阻成反比，因此，导体并联具有分流作用。
并联电路的总电流等于各支路的电流之和，即。
（3）导体并联，相当于增大了导体的横截面积，因此，并联导体的总电阻小于任何一个并联导体的电阻，总电阻的倒数等于各并联导体电阻的倒数之和，即。
如果用个阻值均为的导体并联，则总电阻。
（4）并联电路各支路互不影响，即当一条支路中的电阻发生改变时，只会导致本支路中的电流发生改变，而对其他支路中的各物理量均无影响（因为其他支路两端的电压和电阻均未改变），但是干路中的电流会随可变支路中电流的增大而增大，随着可变支路中电流的减小而减小，而且增大和减小的数值相同。
3．总电阻和等效电阻电路中任何一部分的几个电阻，总可以由一个电阻来代替，而不影响这一部分两端电路原来的电压和电路中这部分的电流强度。
这一个电阻就叫做这几个电阻的总电阻。
也可以说，将这一个电阻代替原来的几个电阻后，整个电路的效果与原来几个电阻的效果相同，所以这一个电阻叫做这个电阻的等效电阻。
4．并联电路一条支路的电阻变大，总电阻将变大根据并联电路的电阻特点得到。
当增大时，变小，也变小，而变大，也就是变大。
典型例题：例1．如图1所示电路，电源电压为20伏特且保持不变，已知：电阻；当开关闭合，断开时，电阻和两端的电压为和；当开关闭合，断开时，电阻、、两端的电压分别为、、，已知：，。
求：（1）当开关闭合，断开时，电阻两端的电压为多少伏特；（2）电阻与之比。
解析：该题分为两种状态，第一次电路，当开关闭合，断开时，电阻和串联，设此时电路中的电流为，电阻两端的电压……①当开关断开，闭合时，电压、、串联，此时电路中的电流设为，电阻两端的电压为……②将①式和②式相比，便可以求出两次电路的电流之比，因为已知：，即，约去得。
又已知，……③，……④③式与④式相比：，，得这样就把题目中的第二问求出，电阻。
下面只要将电阻和的关系找出，或电阻和的关系找出，就可以根据第二次电路的电阻关系分压，继而可以求出电阻两端的电压。
利用两次电路的电流比和电源电压不变的关系列出两个方程。
已知：，，第一次电路，当开关闭合，断开时，电路中电流……⑤第二次电路，当开关断开，闭合时，电路中电流：……⑥将⑤式和⑥式相比：，，整理得：。
对于第二次电路：，所以，因为电源电压伏特，所以电阻两端电压。
答：（1）当闭合开关，断开时，电阻两端的电压；（2）电阻和的比为。
例2．有一个看不清楚的电阻（大约几欧姆），为了测出它的阻值，设计了如图所示电路，电源电压不变。
已知电路中定值电阻的阻值为12欧姆，滑动变阻器的最大阻值是10欧姆。
当开关闭合，断开，滑动变阻器的滑片在端时，电路中电流表的示数为0.5安培。
当开关和都闭合，滑动变阻器的滑片在变阻器的端时，电路中电流表的示数为2安培。
求：电路中定值电阻的阻值是多少欧姆。
解析：此题可以根据两种状态列方程，利用电源电压不变解方程组。
当开关闭合，断开，滑动变阻器的滑片在变阻器端时，滑动变阻器和电阻串联，此时电路中电流表的示数设为，，列出方程：……①当开关和都闭合，滑动变阻器的滑片位于变阻器的端时，电阻和并联，此时干路中电流表的示数设为，，又可以列出一个方程：……②①式等于②式，又已知：，，代入数据得，整理得，，解得，（舍去）。
答：因为题目中已给出大约是几欧的，所以20欧姆舍去，为6欧姆。
例3．如图3所示电路，电源电压保持不变，调节滑动变阻器的滑片，使滑动变阻器连入电路的阻值为为5欧姆时，电路中电压表的示数为10伏特，设此时电路中的电流为。
然后再调节滑动变阻器的滑片，使变阻器连入电路的阻值为15欧姆时，电压表示数为5伏，此时设电路中的电流强度为。
求：（1）两次电路的电流强度之比；（2）电源电压是多少伏特。
（3）定值电阻的阻值是多少欧姆？解析：此题分为两次电路，第一次电路设电压表的示数为，则，……①第二次电路，设电压表示数为，，……②将①式和②式相比：，约去电阻得，，利用电源电压相等的关系列方程，可以求出电阻的电阻值。
第一次电路的电流：……③，第二次电路的电流：……④将③式与④式相比，代入数据得，，解得在第一次电路中，因为，，电阻比为：，所以电阻两端的电压与变阻器两端的电压比，又，故此，电源电压。
答：（1）两次电路的电流比；（2）电阻的阻值为5欧姆；（3）电源电压为20伏特。
例4．如图4所示电路，电源电压不变，已知电阻的阻值为30欧姆，当滑动变阻器的滑片位于变阻器的中点时，电路中电压表的示数为7.2伏特。
当滑动变阻器连入电路的电阻时，电路中电压表的示数为。
当滑动变阻器的滑片位于变阻器的端时，电路中电压表的示数为。
已知。
求：（1）滑动变阻器的最大阻值；（2）电源电压。
解析：该题分为三种状态，也就是三个电路，当滑动变阻器的滑片位于处时，此时它两端的电压为，设此时电路中的电流为，则……①当滑动变阻器的滑片位于变阻器的端时，此时它两端的电压为，设此时电路中的电流为，则……②已知：，将①式和②式相比得：约去，，得。
然后利用电源电压不变的关系列方程，便可以求出滑动变阻器的最大阻值。
当滑动变阻器的滑片位于变阻器处时，电路中的电流……③当滑动变阻器的滑片位于变阻器的端时，电路中的电流……④将③式与④式相比得：，，解得，。
当滑动变阻器的滑片位于变阻器的中点时，电路中电压表的示数，滑动变阻器的阻值此时为，即，设此时电阻两端的电压为，利用串联电路正比分压公式，可以求出电阻两端的电压，继而可以求出电源电压。
，，解得：，电源电压。
答：（1）滑动变阻器的最大阻值为90欧姆；（2）电源电压为12伏特。
测试选择题1．如图1所示电路，电源电压保持不变，当开关断开与闭合时，电路中电流表的示数比是1∶3，则可知电阻和的阻值之比是（）A、1∶3B、1∶2C、2∶1D、3∶12．如图2所示电路，电源电压保持不变。
定值电阻的阻值为4欧姆，定值电阻的阻值为20欧姆，电路中电压表和电压表的示数分别为5伏特和9伏特，则电阻是（）A、4欧姆B、8欧姆C、12欧姆D、16欧姆3．如图3所示电路，电源电压保持不变。
当开关闭合后，电路中电压表的示数为4伏特，电压表的示数为6伏特；电路中电流表的示数为1安培，且当电阻与对换位置后，电压表、电压表、电流表三表的示数均不发生改变，则（）A、通过三个电阻、、的电流之和是1安培B、电阻 =1欧姆C、电源电压为10伏特D、电阻两端的电压 4伏特4．如图4所示电路，电源电压保持不变。
当滑动变阻器的滑片在变阻器端，且只闭合开关时，电路中电压表、的示数比为1：1。
当开关和都闭合时，电路中电流表、的示数之比为2：1。
若将滑动变阻器的滑片固定在变阻器中央时，则以下说法中错误的是（）A、只闭合开关时，电压表、的示数之比为2：1B、只闭合开关时，电压表、的示数之比为4：1C、开关和都闭合时，电流表、的示数比为2：1D、开关和都闭合时，电流表、的示数比为1：2。
5．有两个定值电阻和，它们的阻值之比为，将它们串联在电压恒定的电源上，若电阻两端的电压是3伏特，那么电源电压是（）A、3伏特B、9伏特C、6伏特D、12伏特6．如图5所示电路，电源电压为6伏特且保持不变，已知电阻的阻值为200欧姆，电阻的阻值为300欧姆。
当滑动变阻器的滑片从端移到端时，电压表示数的变化情况是（）A、6伏特至0伏特B、3.6伏特至6伏特C、6伏特至3.6伏特 D、6伏特至2.4伏特7．如图6所示电路，电源电压保持不变，电路中电流表的示数是0.3安培。
若在电路中A、B两点之间再接入电阻时，且：=2 。
则此时电路中电流表的示数为（）A、0.1安培B、0.3安培C、0.45安培D、0.9安培8．三个电阻，当把它们并联时总电阻为，则它们的大小关系是（）A、 B、 C、 D、答案与解析答案：1、B2、D3、B4、D5、D6、C7、C8、D解析：1．解析：当开关断开时，电阻和串联，根据欧姆定律公式可以列出方程：设此时电路中电流表的示数为，当开关闭合时，电阻被短路，电路中只有电阻，设此时电路中电流表的示数为，则，又已知，将两式相比得：，，+ =3 ，=2 ，。
2．解析：该电路是电阻、和三个电阻串联，电路中电压表是测量电阻和两端电压的，示数为伏特；电路中电压表是测量和两端电压的，其示数为伏特，根据串联电路中电流相等的特点，分别列出方程，便可求出电阻的电阻值。
，代入数据后解得欧姆。
3．解析：此电路是电阻、、串联，电路中电压表是测量电阻、两端电压，设为伏特，电压表是测量电阻和两端电压，设为伏特，设电路中电流表的示数为安培，此电路既然是一个串联电路，那么通过电阻、、的电流应该是相等的，所以A选项是错误的。
因为将电阻和对换位置后，三个表的示数不变，由于三个电阻组成的是串联电路，电路的总电阻就一定了，所以电流表的示数不变是很自然的事了，但电压表是测量电阻和两端电压的，电压表是测量电阻和两端电压的，电压的分配也是固定不变的，如果将电阻和对换位置后，两个电压表的示数也不变，说明电压的分配也没有发生改变，从而可以推断电阻和的电阻值是相等的。
因为电压表的示数是6伏特，所以电阻和两端的电压是相等的，各为3伏特，故此选项D是错误的。
