第3章光纤的传输特性
第03章 光波系统中光信号的传输特性
23
(2) β3的影响。 当β3≠0，即高阶色散的影响不能忽略时， 经严格分析发现，高斯脉冲在传输过程中不 再保持原高斯脉冲形状，而是形成了一种振 荡 结 构 的 尾 部 。 这 种 脉 冲 就 不 能 用 T0 或 TFWHM 来确切描述其宽度，而通常用均方根 脉宽来描述，它定义为 σ=[<T2>-<T>2]1/2 角括号<>代表对强度分布的平均。
高斯形光脉冲的脉宽与谱宽光波通信系统中大都采用半导体激光器作为光源一般它产生的光脉冲信号是高斯形的而且均伴随不同程度的啁瞅分量可写为exp022100ttjcata?11啁啾?是通信技术有关编码脉冲技术中的一种术语是指对脉冲进行编码时其载频在脉冲持续时间内线性地增加当将脉冲变到音频地会发出一种声音听起来像鸟叫的啁啾声故名啁啾
20
图3-2啁啾高斯脉冲展宽因子T1／T0随传输距离z／ LD的变化曲线。(LD=T02/|β2|称为色散长度)。
21
对非啁啾脉冲，C=O，脉宽随 [1+(z／LD)2]1/2 成比例展宽，在z=LD处展宽为初始输入脉宽的√2 倍。 对C≠0的啁啾脉冲，在传输过程中，有可能展宽。 亦有可能压窄，这取决于β2与C是同号还是异号。
33
为防止色散展宽导致相邻脉冲重叠，展宽脉冲 应限制在所分配的比特时隙(TB)内，而TB =1／B， B为比特率，根据这一准则可求得σ与B的关系。 通常规定: σ≤TB／4或4Bσ≤1，这样至少有95％ 的脉冲能量被限制在比特时隙内。 因此极限比特率为 B≤1／(4σ) 对于很窄的输入脉冲，σ≈σD=|D|Lσλ，则有 B≤l／(4L| D|σλ)
3
3A t
3
0
光纤技术及应用第三章
Optical Fiber Technology and Its Application
2021/7/22
.
1
第3章
光
纤
Optic fiber
2021/7/22
.
2
引言
1、光纤（optic fiber）----是指能够传导光波的圆柱形介质波 导。它利用光的全反射原理将光波能量约束在其界面内，并引 导光波沿着光纤轴线方向传播。
本章介绍光纤的结构与分类、光波在光纤中的传输原理。 第四章讲光纤的传输特性（损耗、色散、偏振、非线性效应）
2021/7/22
.
6
3、光纤的结构、分类 纤芯（芯层）core：其折射率较高 , （用来导光）.
包层coating：其折射率较低，提供在纤芯内发生光全反射的条 件.
保护层jacket——保护光纤不受外界微变应力的作用、防水等作 用。 光纤横截面半径为几十至几百微米，长度从几十厘米到 上千千米。
所以梯度光纤中导模光线的 最大延迟时间为：
ma xmin2nc12
.
25
梯度光纤中导模光线的最大延迟 时间
ma xmin2nc12
与阶跃光纤的最大延迟时间相比较:
max12n c1n1n 2n2n c1
平方律光纤的色散小很多。 （3）梯度光纤的数值孔径 采用近似方法导出：
.
26
将光纤芯层分成许多薄层：每一层内，折射率可近似看成常 数，而且折射率沿径向向外逐层递减
2021/7/22
.
33
.
34

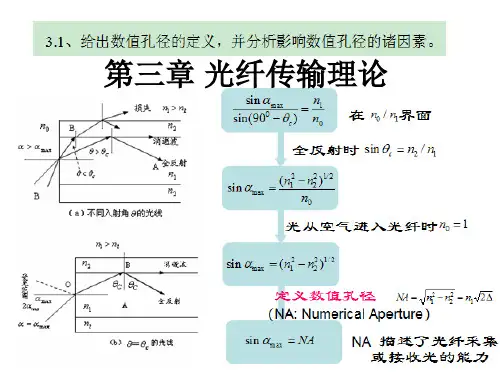

3.2 光纤的波动光学理论
光纤属于介质圆波导，分析导光原理很复杂， 可用两种理论进行：
w用波动理论讨论导光原理(复杂、精确) w采用射线理论分析导光原理(简单、近似)
光纤通信课后习题参考答案-邓大鹏
光纤通信课后习题参考答案-邓大鹏第一章习题参考答案1、第一根光纤是什么时候显现的？其损耗是多少？答：第一根光纤大约是1950年显现的。
传输损耗高达1000dB/km左右。
2、试述光纤通信系统的组成及各部分的关系。
答：光纤通信系统要紧由光发送机、光纤光缆、中继器和光接收机组成。
系统中光发送机将电信号转换为光信号，并将生成的光信号注入光纤光缆，调制过的光信号通过光纤长途传输后送入光接收机，光接收机将光纤送来的光信号还原成原始的电信号，完成信号的传送。
中继器确实是用于长途传输时延长光信号的传输距离。
3、光纤通信有哪些优缺点？答：光纤通信具有容量大，损耗低、中继距离长，抗电磁干扰能力强，保密性能好，体积小、重量轻，节约有色金属和原材料等优点；但它也有抗拉强度低，连接困难，怕水等缺点。
第二章光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和不处的涂覆层组成的。
纤芯和包层是为满足导光的要求；涂覆层的作用是爱护光纤不受水汽的腐蚀和机械擦伤，同时增加光纤的柔韧性。
2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同能够将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，能够将光纤分为多模光纤和单模光纤；按光纤的工作波长能够将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T 关于光纤类型的建议，能够将光纤分为G .651光纤（渐变型多模光纤）、G .652光纤（常规单模光纤）、G .653光纤（色散位移光纤）、G .654光纤（截止波长光纤）和G .655（非零色散位移光纤）光纤；按套塑（二次涂覆层）能够将光纤分为松套光纤和紧套光纤。
（2）阶跃型光纤的折射率分布 () 21⎩⎨⎧≥<=a r n a r n r n渐变型光纤的折射率分布 () 2121⎪⎩⎪⎨⎧≥<⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛∆-=a r n a r a r n r n c m α 3．阶跃型光纤和渐变型光纤的数值孔径NA 是如何定义的？两者有何区不？它是用来衡量光纤什么的物理量？答：阶跃型光纤的数值孔径 2sin 10∆==n NA φ渐变型光纤的数值孔径 ()() 20-0sin 220∆===n n n NA c φ 两者区不：阶跃型光纤的数值孔径是与纤芯和包层的折射率有关；而渐变型光纤的数值孔径只与纤芯内最大的折射率和包层的折射率有关。
光纤通信系统PPT课件
48 .
现代通信系统 第4章 光纤通信系统
❖按传输波长分类 (1)短波长光纤
37 .
现代通信系统 第4章 光纤通信系统
(3)三角形光纤 纤芯折射
率分布曲线为 三角形。
38 .
现代通信系统 第4章 光纤通信系统
光纤折射率分布曲线 39 .
现代通信系统 第4章 光纤通信系统
❖按传导模的数目分类： 传导模指能够在光纤中远距离传输的传
播模式。 (1)多模光纤
当纤芯的几何尺寸（直径一般为50μm） 远大于光波波长(如1.55μm)时，光纤剖面折 射率分布为渐变型，外径125μm。光纤传输 的过程中会存在着几十种乃至几百种传输模 式，称为多模光纤。
40 .
现代通信系统 第4章 光纤通信系统
(2)单模光纤 当纤芯的几何尺寸较小（一般为
8μm～10μm），与光波长在同一数量级， 这时，光纤只允许一种模式（基模）在 其中传播，其余的高次模全部截止，这 样的光纤称为单模光纤。
单模光纤的折射率分布多呈阶跃性。
41 .
现代通信系统 第4章 光纤通信系统
目前光纤已成为信息宽带传输的主要媒 质，光纤通信系统将成为未来国家信息基础 设施的支柱。
7 .
现代通信系统 第4章 光纤通信系统
光纤通信系统是以光导纤维和激光 技术、光电集成技术为基础发展起来的 通信系统，它具有频带宽、重量轻、体 积小、节省能源，主要用于大容量国际、 国内长途通信干线，也用于短局间中继。 我国今后不再敷设新的长途电缆线路， 而全部采用光缆。
实用的光纤通信系统一般都是双向 的，每一端都有光发送机、光接收机和 电发送机、电接收机并且每一端的光发 送机和光接收机做在一起，称为光端机， 电发送机和电接收机组合起来称为电端 机。同样，中继器也有正反两个方向。
光纤传输理论
当光纤纤芯直径很小时，光纤内对给定工 作波长只能传播一个模式，称为单模光纤 （Single Mode Fiber,SMF）。纤芯直径较 大的光纤可传输多个模式，称为多模光纤 （Multimode Fiber,MMF）。 单模光纤与多模光纤的外径（包层直径） 均为125μm，多模光纤芯径50μm或 62.5μm ，单模光纤芯径8—10μm。
关键的名词和概念
可传播的模式数
1 2 M V 2
阶跃折射率光纤中的传输模式数M取决于光纤纤芯半径a、纤芯折 射率n1、包层折射率n2和光波长λ。
单模传输条件
单模光纤只能传输一个模式，即HE11模，称为光纤的基模。基模不会截止。
V 2.405
单模条件
V (2 / )an1 2 2.405
光纤的衰减
• 造成光纤衰减的主要因素有：本征，弯曲，挤压， 杂质，不均匀和对接等。 • 本征：是光纤的固有损耗，包括：瑞利散射， 固有吸收等。 • 弯曲：光纤弯曲时部分光纤内的光会因散射 而损失掉，造成的损耗。 • 挤压：光纤受到挤压时产生微小的弯曲而造 成的损耗。 • 杂质：光纤内杂质吸收和散射在光纤中传播 的光，造成的损失。 • 不均匀：光纤材料的折射率不均匀造成的损 耗。 • 对接：光纤对接时产生的损耗，如：不同轴 （单模光纤同轴度要求小于0.8μm），端面与轴 心不垂直，端面不平，对接心径不匹配和熔接质 量差等。
极限情况下泵浦光都用于放大信号光，那么此时：
PCE Ps ,out Pp ,in
p 1 s
噪声指数为输入信噪比与输出信噪比的比值
SNR(0) NF SNR( L)
SNR (0) I
2
s2
( RP0 ) P0 2q ( RP0 )f 2hvf
光通信技术课后答案-第三章
第三章 光通信信道专业通信103班 代高凯 201027209 3-2.什么是阶跃光纤？什么是渐变光纤？答：光纤按照折射率的分布分类，可分为阶跃光纤和渐变光纤。
(1).阶跃光纤是指在纤芯和包层区域内，其折射率分布分别是均匀的，其值分别是n1与n2，但在纤芯与包层的分界处，其折射率的变化是阶跃的，折射率分布的表达式为⎪⎩⎪⎨⎧≤<≤=21)2()1()1()(a r a n a r n n r ，， 阶跃光纤是早起光纤的结构方式，后来在多模光纤中逐渐被渐变光纤取代，但是它用来解释光波在光纤中的传播还是比较形象的。
(2).渐变光纤是指光纤轴心处的折射率n1最大，而随沿剖面径向的增加而逐渐减小，其变化规律一般符合抛物线规律，到了纤芯与包层的分界处，正好降到与包层区域的折射率n2相等的数值；在包层区域中其折射率的分布是均匀的，即为n2⎪⎩⎪⎨⎧≤<≤∆-=2121211)()(21a r a n a r a r n n r ，， 式中，n1为光纤轴心处的折射率；n2包层区域的折射率；a1为纤芯半径；121n n n -=∆称为相对折射率差。
3-4.什么是单模光纤？什么是多模光纤？答：光纤按照传播的模式分类，可分为多模光纤和单模光纤。
(1).当光纤的几何尺寸（主要是纤径直径d1）远远大于光波波长（约1μm ）时，光纤中会存在着几十种乃至几百种传播模式。
不同的传播模式会有不同的传播速度与相位，因此经过长距离的传输之后会产生时延，导致光脉冲变宽。
这种现象叫做光纤的模式色散（又叫模间色散）。
计算多模光纤中除传播模式数量的经典公式为4/2V N =，其中V 为归一化频率。
模式色散会使许多多模光纤的带宽变窄，降低其传输容量，因此多模光纤仅适用于较小容量的光纤通信。
多模光纤的折射率分布大都为抛物线分布，即渐变折射率分布，其纤芯直径d1大约为50μm 。
(2)根据电磁场理论与求解麦克斯韦方程组发现，当光纤的几何尺寸（主要是芯径）可以与波长相比拟时，如芯径d1在5~10μm 范围，光纤只允许一种模式（基模HE11）在其中传播，其余的高次模全部截止，这样的光纤叫做单模光纤，由于它只允许一种模式在其中传播，从而避免了模式色散的问题，故单模光纤具有极宽的带宽，特别适用于大容量的光纤通信，但是必须满足 归一化频率4048.221≤=NA a V λπ光纤的纤芯半径NAa πλ2024.11≤ 3-7.光纤损耗主要有几种原因？其对光纤系统有何影响？答：光纤损耗主要包括：（1）吸收损耗(Absorbtion)—由制造光纤材料本身及其中的过渡金属离子和氢氧根粒子（OH-）等杂质对光的吸收而产生的损耗，包括本征吸收损耗、杂质吸收损耗、原子缺陷吸收损耗。
《光纤通信技术》 课程大纲
《光纤通信技术》课程大纲《光纤通信技术》课程大纲课程名称：光纤通信技术课程类别：核心课学分：4学分适用专业：通信工程专业、计算机应用专业先修课程：数字通信原理、数据通信原理一、课程的教学目的《光纤通信技术》是信息与通信工程学科一门重要的专业课程。
课程定位为需要学习通信工程、计算机通信技术等专业，从事信息通信、计算机、网络等相关行业的学员。
光纤通信系统具有低的传输损耗和宽的传输频带的特点，成为高速数据业务的理想传输通道。
课程以光纤的导光原理和激光器的发光原理为基础内容，同时涵盖了各种实用光网络技术。
课程以提高学生基本技能素质与新技术、新手段的应用能力为目标，培养能满足光纤网络工程的规划建设、系统调测、电信核心网络和接入网络的工程等需要的应用型人才。
为了更好地掌握本课程的知识，每章后面均附有大量的习题，并对主要知识点进行了总结。
鉴于本课程是实践性很强的专业课程，其教学内容既包括理论学习内容，又涵盖与之相关的实践实验活动内容，为以后学习光纤通信工程新技术打下基础。
二、相关课程的衔接学习本课程需要先修《数字通信原理》、《数据通信原理》等专业基础课程以及《现代交换技术》、《宽带接入技术》等相关课程；后续课程包括《光网络》、《多媒体通信》等。
三、教学的基本要求要求掌握《光纤通信技术》的基本概念、工作原理，了解相关扩展知识。
熟练进行光纤通信技术的工程分析及工程计算。
熟悉实验原理及内容，能够利用所学基本知识完成简单电路的分析和设计。
四、课程教学方法下载教学内容导学、详解、实时辅导、教案、综合练习题等资料。
为了更好地掌握本课程的知识，每章后面均附有大量的习题，并对主要知识点进行了总结。
本课程含有实验，使本课程更多地与实践接轨，为以后学习光纤通信工程新技术打下基础。
五、课程考核方式本学期将安排4次阶段作业。
每次作业计10分，共计40分。
作业类型为客观题，可重复提交，直至分数满意为止。
考试：本课程的考试采用开卷的形式，由于本课程的计算量较大，建议学生熟练使用计算器。
光纤光缆知识培训
光纤光缆知识培训一、光纤光缆的基本概念光纤光缆是一种用于传输光信号的通信线路，它由一根或多根纤维组成，每根纤维都是以光波导的形式将光信号进行传输。
光纤光缆能够实现宽带、高速、远距离传输，并且具有抗干扰能力强、信息安全性高的优点。
光纤光缆的基本构造包括光纤芯、包层和护套。
光纤芯是传输光信号的主体，其材料通常为二氧化硅。
包层用于包裹光纤芯以提高光纤的抗折和抗拉性能，通常采用二氧化硅或者氟化聚合物。
护套则是用于保护整根光缆的材料，一般为聚乙烯或者聚氯乙烯等塑料材料。
二、光纤光缆的传输特性1. 带宽大：相比于传统的铜质电缆，光纤光缆的带宽更大，能够支持更高速的数据传输。
2. 传输距离远：光纤光缆能够实现较长距离的信号传输，通常能够实现几十公里到上百公里的传输距离。
3. 信号衰减小：光纤光缆的信号衰减非常小，可以在长距离内保持信号的稳定传输。
4. 抗干扰性强：由于光信号是以光波导的形式进行传输，光纤光缆具有良好的抗干扰性，能够在电磁干扰较严重的环境下实现稳定的传输。
5. 信息安全性高：光纤光缆传输的是光信号，而非电信号，因此很难被窃听，具有较高的信息安全性。
三、光纤光缆的应用领域1. 通信网络：光纤光缆是构建光纤通信网络的关键基础设施，其宽带、高速、远距离传输的特性使得其被广泛应用于长途、城域通信网的建设。
2. 数据中心：在数据中心网络中，光纤光缆能够提供高速、大容量的数据传输，以满足大数据处理和云计算等应用的需求。
3. 工业自动化：光纤光缆的抗干扰性强，使得其在工业自动化领域得到广泛应用，用于传输各类传感器信息、控制信号等。
4. 医疗领域：光纤光缆被广泛应用于医疗设备中，用于传输医学图像、激光手术器械等。
5. 军事领域：由于其信息安全性高的特性，光纤光缆在军事通信和指挥控制系统中得到广泛应用。
四、光纤光缆的安装和维护1. 安装前的准备：在进行光纤光缆的安装前，需要对线路进行详细的规划设计，包括线路路径选择、光缆类型选择等。
光纤通信系统
式中Δ=(n1-n2)/n1为纤芯与包层相对折射率差。
最大时延差近似为：
L 2 L n1L 2 c ( NA) 2n1c 2n1c c
2.1.3 光纤的传输特性
损耗和色散是光纤的两个主要的传输特性。
（1）光纤的损耗
所谓损耗是指光 纤每单位长度上的衰 减，单位为dB／km。 所有的损耗机理可以 分为两种不同的情况： 一是石英光纤的固有 损耗机理。二是由于 材料和工艺所引起的 非固有损耗机理。
原材料资源丰富,节约有色金属
1.3 光纤通信系统的基本组成
一个基本的光纤通信系统由三大部分构成：光发射设备、 光纤光缆、光接收设备。
驱动电路 调制器 光源 中继器 光纤 光纤 判决器 光电二 极管 放大器
光发射机
光接收机
系统中光发射机的作用是将电信号转换为光信号，并将生 成的光信号注入光纤。光接收机的作用是将光纤送来的光信号 还原成原始的电信号。
渐变型光纤的模式色散
2.2 介质平板波导
2.2.1 基本波导方程式
（1）波动方程
法拉第电磁感应定律：
E B t H D t
D 0
安培环路定律：
高斯定律： 磁通连续性定律：
B 0
其中
D 0 E P; B 0 H
（2）波动方程式
材料色散DM是由于光纤的折射率随波长而改变， 实际光源不是纯单色光，模内不同波长成分的光，其时 间延迟不同而产生的。 这种色散取决于材料折射率的波长特性和光源的 谱线宽度。
单模光纤的 材料色散和波导 色散在适当的波 长可以互相抵消， 而得到零频率色 散。此结论从右 图中就可以看出。
光纤技术
一章：光纤传输理论波动方程适用范围：各向同性均匀介质中，远离辐射源，不存在自由电荷和传导电流区域内的光波场矢量。
平面光波全反射特点：在介质面上发生全反射时，介质2（光疏介质）中存在一个沿X方向指数衰减，沿Z方向传输的波，其等相位面和等振幅面垂直，称该波为迅衰波、衰逝波、或悠逝波。
这个迅衰波的电磁场集中在介质2紧贴界面小于一个波长的较小范围，离开表面，场迅速衰减，所以又称为表面波。
二章：平板介质波导模阶数越高，截止波长越短；模阶数相同时TE模的截止波长比TM模的长，其中，TE0模的截止波长是所有导模中最长的，故称TE0模为基模。
正交性：无损耗介质波导中的每一个模式都独立的传播功率，不同模式之间不发生能量交换，或者说它们之间是正交的，而波导中传播的光波场总功率是每一个模式独立携带的光功率之和。
完备性：在平板波导中，平板波导构成了一个正交，完备的简正模系，平板波导中的任意光场分布都视为这组正交模的线性组合。
耦合模理论：相应于理想波导的不同简正模系之间可能发生能量的转换或耦合，各个模式在传播过程中将发生变化；如果若干个有缺陷的波导彼此之间的距离很近，则一个波导中的能量可能传到另一个波导中，导致不同波导之间的模式耦合。
基本思想：把介电常数的这种变化，看成对理想波导的扰动。
导模在波导芯层内沿横向为驻波分布形式，在包层内为指数衰减形式。
消失模的入射角为零，在芯层上下界面均有反射和透射。
非均匀平面光波入射到两个介质面时，总要产生部分反射和部分透射，总要产生泄露，因此称为泄露模。
>>[2-9]根据周期性平板波导的模式耦合特性分析说明周期性平板波导的滤波特性。
同向耦合时，在|Δβ|<2|κ12|时发生强耦合，频带宽度Δω=4|κ12|c/|n1-n2|，由于|n1-n2|通常比n小的多，因此，同向耦合滤波器的带宽较大。
逆向耦合时，以布拉格反射为基础，可制成一个带阻滤波器，且Δω=（2c/n）|k|,因为|n1-n2|通常比n小的多，所以滤波器带宽很窄。
光纤思考题
光纤通信第一章：1、什么是光纤通信：光纤通信是以光波作为信息载体，以光纤作为传输媒介的一种通信方式2、光纤的主要作用是什么？引导光在光纤内沿直线或弯曲的途径传播。
Or（单模光纤的纤芯直径为4μm～10μm，适用于高速长途通信系统。
多模光纤的纤芯直径为50μm，适用于低速短距离通信系统）3、与电缆或微波等通信方式相比，光纤通信有何优缺点？光纤通信有何优点：容许频带很宽，传输容量很大损耗很小，中继距离很长且误码率很小重量轻、体积小丶抗电磁干扰性能好泄漏小，保密性能好节约金属材料，有利于资源合理使用or与电缆或微波等电通信方式相比，光纤通信的优点如下：(1)传输频带极宽，通信容量很大(2)由于光纤衰减小，无中继设备，故传输距离远；(3)串扰小，信号传输质量高；(4)光纤抗电磁干扰，保密性好；(5)光纤尺寸小，重量轻，便于传输和铺设；(6)耐化学腐蚀；（7)光纤是石英玻璃拉制成形原材料来源丰富4、为什么说使用光纤通信可以节省大量有色金属？5、为什么说光纤通信具有传输频带宽，通信容量大？光纤可利用的带宽约为50000GHz，1987年投入使用的1.7Gb/s光纤通信系统，一堆光纤能同时传输24192路电话，2.4Gb/s系统，能同时传输3000多路电话，频带宽对于各种宽频带信息具有十分重要的意义，否则，无法满足未来宽带综合业务数字网（B-ISDN）发展的需要。
6、可见光是人眼能看见的光，其波长范围是多少？0.39~0.76μm7、红外线是人眼能看见的光，其波长范围是多少？0.76~300μm8、近红外区：其波长范围是多少？0.76~1.5μm9、光纤通信所用光波的波长范围是多少？0.8~1.6μm10、光纤通信中常用的三个低损耗的窗口的中心波长分别是多少？0.85,1.30,1.55μm第二章：1、典型光纤由几部分组成？各部分的作用是什么？光纤由纤芯、包层和涂覆层3部分组成。
其中纤芯：纤芯位于光纤的中心部位。
光纤传输知识点总结
光纤传输知识点总结一、光纤传输的基本原理光纤传输的基本原理是利用光的全内反射特性进行信号的传输。
当光线进入光纤时，如果入射角小于临界角，光线就会被完全反射在光纤的内壁上，不会发生透射。
由于光的速度很快，因此通过光纤的传输速度也非常快。
在光纤传输过程中，光信号会在光纤中不断地进行全内反射，达到信息传输的目的。
二、光纤的特点1. 带宽大：由于光的波长较短，因此光纤的带宽远远大于传统的铜线传输。
2. 传输速度快：光的传输速度非常快，因此光纤传输的速度也非常快，是传统电信号传输的数倍甚至数十倍。
3. 抗干扰能力强：光信号在光纤中传输时，不会受到外界电磁干扰的影响，因此光纤传输的抗干扰能力非常强。
4. 传输距离远：由于光的传输损耗小，因此光纤传输可以实现更远距离的信号传输。
5. 体积小、重量轻：与传统的电缆相比，光纤具有较小的体积和重量，便于安装和维护。
三、光纤传输系统的结构光纤传输系统主要由光源、光纤、光接收器组成。
光源可以是激光、LED等发光器件，发出的光信号通过光纤传输到目标地点，然后被光接收器接收并转换成电信号。
在实际应用中，光纤传输系统通常还包括光纤放大器、光纤复用器、光纤解复用器等辅助设备，以及光纤连接器、光纤延长器等光纤配件。
四、光纤传输的应用1. 通讯领域：光纤传输在通讯领域得到了广泛的应用，包括电话通讯、数据传输、因特网接入等。
光纤传输的高速、大带宽特性，使其成为现代通讯系统的重要组成部分。
2. 电视信号传输：光纤传输可以实现高清晰度、高质量的电视信号传输，能够满足用户对高品质影视娱乐的需求。
3. 医疗领域：在医疗影像诊断和手术中，常常需要传输大量的影像数据。
光纤传输的高速、大带宽、抗干扰能力强的特性，使其成为医疗领域的首选传输介质。
4. 工业自动化：自动化生产线通常需要大量的传感器和执行器进行数据传输和控制，光纤传输可以满足这些设备的高速、抗干扰的需求。
5. 军事领域：光纤传输在军事通讯、雷达系统、导航系统等领域得到了广泛的应用，其高速、高可靠性的特性可以满足军事通讯的各种需求。
光纤通信(第二版)期末复习知识点
第一章1.光纤通信的优缺点。
答：优点：一是通信容量大。
光载波的中心频率很高，约为，最大可用带宽一般取载波频率的10%。
二是中继距离长。
三是抗电磁干扰，光纤通信系统具有良好的电磁兼容性。
四是传输误码率极低。
缺点：一是有些光器件比较昂贵。
二是光纤的机械强度差。
三是不能传送电力。
四是光纤断裂后的维修比较困难，需要专用的工具。
2，什么是光纤通信。
3.光纤通信系统的应用。
答：一通信网，包括全球通信网、各国的公共电信网、各种专用通信网、特殊通信手段。
二计算机局域网和广域网。
三有线电视的干线和分配网。
四综合业务光纤接入网，分为有源接入网和无源接入网。
4.未来光网络的发展趋势及关键技术答：发展趋于智能化、全光化。
关键技术：长波长激光器、低损耗单模光纤、高效光放大器、WDM复用技术和全光网络技术。
第二章光纤和光缆1光纤结构和分类答：光纤是由中心的纤心和外围的包层同轴组成的圆柱形细丝。
类型：突变型多模光纤、渐变型多模光纤、单模光纤、双包层光纤、三角芯光纤、椭圆芯光纤2损耗和色散是光纤最重要的传输特性。
损耗限制系统的传输距离，色散限制系统的传输带宽。
色散包括模式色散、材料色散、波导色散，其中单模色散只包括后两者。
第三章通信用光器件1.光源有半导体激光器和发光二极管。
其中半导体激光器是向半导体PN结注入电流，实现粒子数反转分布，产生受激辐射，再利用光学谐振腔的正反馈，实现光放大而产生激光的振荡2.光与物质间的互相作用过程。
答：一受激吸收。
在正常状态下，电子处于低能级，在入射光的作用下，它会吸收光子的能量跃迁到高能级上，这种跃迁称为受激吸收。
二、自发辐射。
在高能级的电子是不稳定的，即使没有外界的作用，也会自动跃迁到低能级上与空穴复合，释放的能量转换为光子辐射出去，这种跃迁称为自发辐射。
三、受激辐射、在高能级的电子，受到入射光的作用，被迫跃迁到低能级上与空穴复合，释放的能量产生光辐射，称为受激辐射。
3.比较半导体激光器和发光二极管的异同。
光纤维知识点归纳总结
光纤维知识点归纳总结一、光纤的基本原理光纤传播的基本原理是全反射原理。
光在光纤中的传播是由于光在光密介质与光疏介质之间反射所致。
当光线入射在两种介质交界面上，发生的折射和反射是由折射率决定的。
而光纤通过改变折射率的设计，使得当光线沿着光纤传输时，不会发生漏光，从而保证了光信号的传输。
二、光纤的结构光纤通常由芯、包层和外护套组成。
芯是光纤传输光信号的主体，包层用于约束和保护光信号，外护套则用于保护光纤本身以及增强其机械性能。
光纤的结构设计与材料的选择对光信号的传输性能有着重要的影响。
三、光纤的类型根据光纤芯和包层的折射率，可以将光纤分为单模光纤和多模光纤。
单模光纤是指在光纤芯中只有一条光路，适用于远距离通信和高速数据传输；多模光纤是指光纤芯中存在多条光路，适用于短距离通信和局域网传输。
另外，光纤还可根据其传输性能和应用环境的不同分为标准单模光纤、非标单模光纤、高分子光纤等类型。
四、光纤的传输特性光纤的传输特性主要包括传输损耗、色散、非线性效应等。
传输损耗是指光信号在光纤传输过程中损失的能量，主要包括吸收损耗、散射损耗、泄漏损耗等。
色散是指光信号在光纤中传播速度与光波长有关，从而引起信号失真的现象。
非线性效应是指光信号在光纤中传播过程中出现的非线性光学效应，如光子效应、拉曼效应等。
五、光纤的应用光纤在通信领域被广泛应用，包括长距离传输、城市通信、局域网、光纤传感等。
同时，光纤还在医学、军事、工业、科研等领域也有着重要的应用，如光纤传感器、激光器、光纤放大器等。
光纤作为一种重要的光学传输介质，在信息通信、光电子技术、生物医学、制造技术等众多领域都有着重要的应用价值。
通过了解光纤的基本原理、结构、类型、传输特性和应用，我们可以更深入地理解光纤技术的发展和应用前景。
希望本文对大家有所帮助，欢迎指正补充。
第三章-传输介质
白天
晚上
D层：
吸收层，日出现，日落失，在中午的时候电离程度最高。
D层电离化的程度越高，吸收无线电波的能力越强，而且电波频率越低， 衰减越大。
E层：
跟D层相类似，日出现，日落失，在中午的时候电离达到最大
但是E层不像D层那样吸收较低频率的短波信号的能量而让较高频率的 通过，E层可以把电波反射回地面。通常来说，在晚上E层非常弱，无线 电信号都能穿透它。在某些时候，突发的E层甚至可以将VHF信号反射 回地面。
第三章 数据传输信道
3.1 信道概述 3.2 信道容量 3.3 导向传输媒体 3.4 非导向传输媒体
3.1 信道概述
传输信道 信道分类
3.1.1 传输信道
广义信道：
将传输媒体和完成各种形式的信号变换功能的设备 都包含在内
狭义信道
仅指传输媒休(如明线、电缆、光纤、微波、短波等) 本身
更深入地定义为：能够传输信号的任何抽象的或具 体的通路
光源光源调制器光纤线路光探测器电信号处理电信号处理调制电信号已调光信号调制电信号电信号输入电信号输出特点特点衰减少中继距离长衰减少中继距离长带宽宽传输速率高传输能力强带宽宽传输速率高传输能力强不受电磁干扰抗干扰能力强无辐射保密性不受电磁干扰抗干扰能力强无辐射保密性好好重量轻容量大十分适合多媒体通信重量轻容量大十分适合多媒体通信抗腐蚀性好抗腐蚀性好光纤断裂的检测和修复都很困难
3.4.1 短波通信
无线电短波是指波长在100米以下，10米以上的电磁波， 其频率为3～30兆赫兹。 短波主要靠电离层反射（天波）传播，也可以和长、中波 一样靠地波进行短距离传播。
1. 地波传播形式
1) 沿地面传播的无线电波叫地波 2) 利用地波的传播频率范围大约为1.5MHz～5MHz。 3) 为了适应地波传播，通常采用各种形式的辐射垂直极化
光纤通信
第一章 光纤通信概述1、 基本概念光纤通信：利用光导纤维传输光波信号的通信方式工作波长：目前光纤通信的实用工作波长在近红外区，即0.8—1.8um 的波长区。
对于SiO2光纤，有三个低损耗窗口，是目前光纤通信的实用工作波长，即850nm(用于多模),1310nm （单模），1550nm （单模）。
2、系统的基本组成（物理组成及各部分作用）强度调制/直接检波（IM/DD ）的光纤数字通信系统。
主要由光发射机、光纤、光接收机以及长途干线上必须设置的光中继器组成。
光发射机：将电信号转换成光信号耦合进光纤。
光发射机中的重要器件半导体激光器（LD ）或半导体发光二级管（LED ）是能够完成电-光转换的半导体光源。
光接收机：将光纤送过来的光信号转换成电信号，然后经过对电信号的处理以后，使其恢复为原来的脉码调制信号送入电接收机。
光接收机中的重要器件光电二极管（PIN ）和雪崩二极管（APD ）是能够完成光-电转换的光电检测器。
光中继器：保证通信质量。
有两种形式：光-电-光转换形式的中继器和光信号上直接放大的光放大器。
3、优越性（体现在哪里）①传输频带宽，通信容量大②传输损耗小，中继距离长③在某些条件下，抗电磁干扰能力强④光纤线径细，重量轻，制作光纤的资源丰富4、 技术的现状（PDH 、SDH 、WDM 、光电收发器、EPON ）PDH 、SDH 、WDH 用于语音传输，光电收发器、EPON 用于数据传输 PDH ：用于低容量，近距离SDH ：用于中等距离，较大容量WDM ：用于远距离现在涌现出的EPON 已经商用5、 发展的发展方向（GFP 、ASON 和全光网等）第二章 光导纤维1、 光纤的结构和分类结构：石英材料做成的横截面很小的双层同心圆柱体，线芯、包层和涂敷层。
分类：按横截面折射率分布划分：阶跃型光纤和渐变性光纤；按纤芯中传输模式的多少划分：单模光纤（适用于大容量长距离光纤通信）和多模光纤（存在模色散，带宽窄，制造、耦合及连接都比单模光纤容易）2、 用射线理论分析光纤的导光原理（阶跃、渐变），推出几个重要的参数和指标阶跃：相对折射指数差：△=2122212/)(n n n - 数值孔径：∆=-==2sin 12221max n n n NA φ渐变：最佳折射指数分布：可以消除模式色散的n(r)分布。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单模光纤的波长色散
? 材料色散和波导色散都与频率(波长)有关，统称为波长 色散或GVD(Group Velocity Dispersion，群速度色散)
? 群速度是表征光信号包络传播速度的量
相速度：v p
?
? ?
群速度： vg
?
d? d?
色散系数
单位长度光纤上光信号的群时延： ? d
?
1 vg
?
? 折射时色散的本质：
? 不同频率的光波其速度不同
? 色散对光信号包络传播的影响
? 包络展宽
? 光纤通信中色散的含义
? 一切导致因速度差造成光信号包络展宽的因素均被称为色散
光纤色散对通信的影响
? 影响链：
? 色散导致传输的光脉冲展宽 ? 光脉冲展宽导致码间串扰 ? 码间串扰导致系统误码率增大
? 通信系统需要维持一个足够低的误码率，为此需要降 低码间串扰的程度，可以
? 模式色散可形象地解释为因光线多径传播导致的色散 ? 模式色散影响机理
? 信号光入射进光纤，可激励起多种模式（理论上无穷多） ? 多模光纤中若干携带光信号能量的模式均可传播，且速度各
不相同 ? 时延差导致信号脉冲展宽，影响光纤的带宽距离积
? 显然，多模光纤中能够传播的模式越多，模式色散就 越严重，其带宽距离积就越小
光纤损耗的表示方法
? 光信号在光纤中传输时，信号的光功率将逐渐 变小，总的变小量就是这段光纤的损耗
? 一段光纤的损耗用 dB表示 ? 一般用衰减系数 ? 表示光纤的损耗特性
? ? ?
? 10 lg Pin
L
Pout
dB km
光纤损耗的种类
? 吸收损耗
? 本征吸收 ? 杂质吸收
? 过渡金属离子 ? 氢氧根离子
单模与多模光纤损耗对比
? 单模光纤损耗要小一些 ? 原因包括以下几点：
? 光能量主要在纤芯中传输 ? 纤芯所需原料少，更易保证其纯度 ? 纤芯工艺要求更高，折射率不均匀性减小 ? 包层更厚，OH-离子更难入侵到纤芯中 ? 纤芯小，弯曲损耗更低
超低损耗光纤
? 瑞利损耗与波长的关系 ? 为什么工作波长不能选择得更长一些？ ? 卤化物光纤
第三章 光纤的传输特性
本章内容
? 光纤中信号的劣化 ? 光纤的损耗特性 ? 光纤的色散特性 ? 单模光纤的非线性
3.1 光纤中信号的劣化
信号的损伤
? 任何传输信道均会对信号造成损伤
? 线性损伤
? 损耗 ? 加性噪声 ? 外部串扰 ? 信道内部串扰
? 非线性损伤
? 信号畸变 ? 乘性噪声
光纤中信号的损伤
? 线性损伤
? 加性噪声
? 多模光纤中可存在模式噪声，单模光纤中噪声可忽略不计
? 损耗 ? 外部串扰，可忽略不计 ? 色散造成的信号畸变 ? 内部串扰，来源于光纤的非线性
? 非线性损伤
? 光纤非线性造成的信号畸变 ? 乘性噪声，可忽略不计
3.2 光纤的损耗特性
问题
? 如何表示光纤损耗？ ? 光纤损耗的种类及其产生原因是什么？ ? 如何才能降低光纤的损耗？ ? 光纤的微弯损耗和宏弯损耗机理是什么？ ? 光纤在各工作波长段的典型损耗特性如何？ ? 光纤使用过程中损耗会增大吗？为什么？ ? 单模光纤的损耗大还是多模光纤的损耗大？为什么？ ? 光纤的损耗能够更低吗？如何实现？ ? 光纤的损耗如何测量？
? 氟化物光纤，本征吸收区波长较石英光纤更长一些 ? 最低损耗窗口在2550nm附近 ? 最低损耗低达 0.01~0.001dB/km
? 难度
? 超纯原料 ? 微晶体化
光纤损耗的测量
? 测量方法：截断法、插入损耗法、背向散射法 ? 截断法
? 截断的目的：保证注入的一致性 ? 误差来源
? 高阶模功率、近端和远端出射率的不同、光源的稳定性和光功率 计的线性
? 散射损耗
? 瑞利散射 ? 米氏散射
? 弯曲损耗
? 宏弯和微弯
光纤的损耗谱
耗损
100 50
10 5
dB /1 km 0.5
0.1 0.05
瑞利散射 紫外吸收
实验值 OH-吸收
波导缺陷
0.01 0.8
1.0
1.2 1.4
波长λ(um)
红外吸收 1.6 1.8
降低光纤损耗的方法
? 工作波长选择
? 选择在低损耗窗口
d? d?
色散系数（单位波长间隔的群时延差）：
D(? ) ? d? g ? d ( d? d? ) d? d? d? d?
? 消除方法：单模传输
偏振模色散（PMD）
? 光纤的双折射现象将导致LP01x 模和 LP01y模沿 z 轴的传
播速率不完全相同，即 ? x≠?y，这将导致偏振模色散
? 偏振模色散对长途大容量光纤通信影响较为严重， ? 通常只能用统计推算的方法估算偏振模色散 ? 消除方法：
? 减小光纤的双折射 ? 尽可能增强光纤的双折射，使一个方向的偏振模占主导地位 ? 绝对单模光纤
? 插入损耗法
? 误差来源：
? 除上述误差这外，还引入了活动连接器误差
? 背向散射法
? 误差来源：
? 背向散射的不均匀性
3.3 光纤的色散
色散的含义
? 色散的原义：
? Separation of visible light into colors by refraction or diffraction；可见光通过折射或衍射而分散成多种颜色[美国传 统辞典（双解）]
? 超纯原料
? 降低过渡金属离子浓度
? 生产工艺
? 减小不均匀性 ? 减小OH-离子的引入
? 光纤保护
微弯损耗和宏弯损耗机理
? 宏弯损耗
? 宏弯引起截止波长变短，功率因子下降
? 微弯损耗
? 微弯产生模式耦合，一些能量转移到了不能 传输的高阶模上，造成损耗
光纤的典型损耗特性
? 890nm
? 3dB/km
? 减小信息速率，增大光脉冲间隔 ? 减少传输距离，降低脉冲展宽程度
? 归纳：
? 光纤的色散直接影响其传输带宽距离积 ? 色散越大，带宽距离积越小
光纤色散的种类
? 模式色散? 多模色散 ?来自偏振模色散? 波长色散
? 材料色散 ? 波导色散
单模光纤 中依然存在
多模色散
? 对阶跃光纤的特征方程求解，可知不同的模式，即使 光波频率相同，其传播速度也存在差异
? 1310nm
? 0.5dB/km(典型值为0.35dB/km)
? 1550nm
? 0.3dB/km(典型值为0.2dB/km） ? 0.154dB/km
使用过程中光纤的损耗变化
? 变化趋势
? 损耗增大
? 原因
? 热胀冷缩 ? 油膏特性变差 ? 光纤受水分侵蚀
? OH-吸收损耗增大 ? 光纤分子缺陷增多
