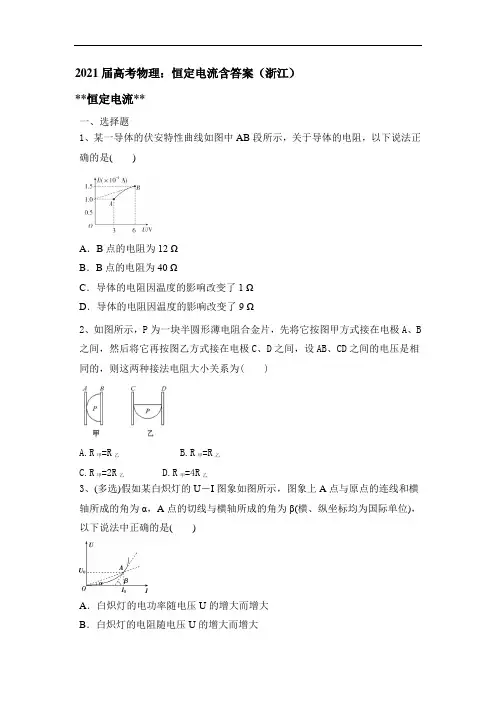

2021届高考物理一轮复习：恒定电流含答案(浙江)
2021届高考物理：恒定电流含答案（浙江）**恒定电流**一、选择题1、某一导体的伏安特性曲线如图中AB段所示，关于导体的电阻，以下说法正确的是()A．B点的电阻为12 ΩB．B点的电阻为40 ΩC．导体的电阻因温度的影响改变了1 ΩD．导体的电阻因温度的影响改变了9 Ω2、如图所示，P为一块半圆形薄电阻合金片，先将它按图甲方式接在电极A、B 之间，然后将它再按图乙方式接在电极C、D之间，设AB、CD之间的电压是相同的，则这两种接法电阻大小关系为( )A.R甲=R乙B.R甲=R乙C.R甲=2R乙D.R甲=4R乙3、(多选)假如某白炽灯的U－I图象如图所示，图象上A点与原点的连线和横轴所成的角为α，A点的切线与横轴所成的角为β(横、纵坐标均为国际单位)，以下说法中正确的是()A．白炽灯的电功率随电压U的增大而增大B．白炽灯的电阻随电压U的增大而增大C．在A点，白炽灯的电阻为tan αD．在A点，白炽灯的电阻为tan β4、两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为()A．1∶4 B．1∶8C．1∶16 D．16∶15、某一平行板电容器，其一个极板带＋5.4×10－3C电荷量，另一极板带－5.4×10－3C电荷量；电容器两极板间电压为450 V，则该电容器的电容值为() A．2.4×10－5F B．1.2×10－5FC．8.3×104F D．4.2×104F6、(多选)如图所示，甲、乙都是由一个灵敏电流表G和一个变阻器R组成的电流，下列说法正确的是()甲乙A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小7、(多选)两个电阻R1、R2的伏安特性曲线如图所示，由图可知()A．R1为线性元件，R2为非线性元件B．R1的电阻R1＝tan 45°＝1 ΩC．R2的电阻随电压的增大而减小D．当U＝1 V时，R2的电阻等于R1的电阻8、如图(a)所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的()9、在如图所示的电路中，电源的电动势为E，内阻为r，闭合开关S，灯泡L 正常发光。

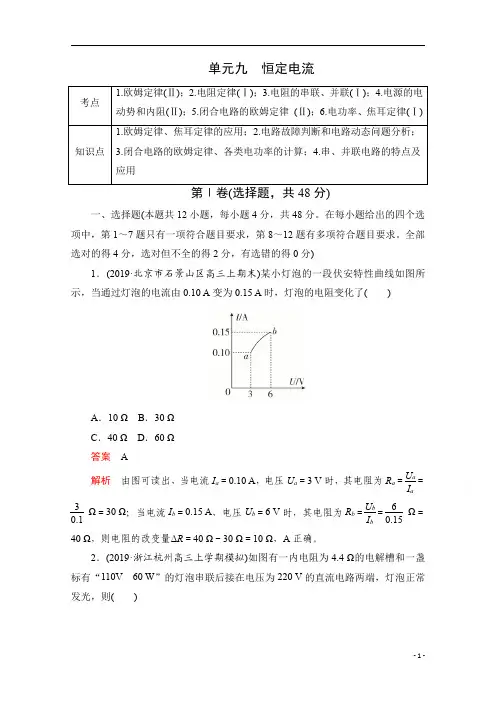

2021届高考物理一轮专题重组卷：第一部分 单元九 恒定电流 含解析
6
I
小灯泡的电阻越大，B 错误；由图乙可得，当小灯泡两端的电压 U＝0.5 V 时，电
流 I＝6 A，故电阻 R＝U＝0.5 Ω＝ 1 Ω，C 错误；
I6
12
-4-
把电源和小灯泡组成闭合回路，将甲、乙两图线画到一个坐标系中，如图， 两 UI 图线的交点的纵横坐标值即为小灯泡的电压、电流，故 U＝0.5 V，I＝6 A， 所以小灯泡的功率 P＝UI＝3.0 W，D 正确。
U 11 槽消耗的电功率为 P＝UI＝110× 6 W＝60 W，A 错误，B 正确；电解槽的发热功
11 6 率为 P 热＝I2r＝ 11 2×4.4 W≈1.3 W，C 错误；电路消耗的总功率为 P 总＝U 总 I＝ 220× 6 W＝120 W，D 错误。 11 3．(2019·山东济南高三上学期期末)如图所示，灯泡 L1、L2 原来都正常发光， 由于故障两灯突然熄灭，(假设电路中仅有一处故障)下列说法正确的是( )
2．(2019·浙江杭州高三上学期模拟)如图有一内电阻为 4.4 Ω的电解槽和一盏
标有“110V 60 W”的灯泡串联后接在电压为 220 V 的直流电路两端，灯泡正常
发光，则( )
-1-
A．电解槽消耗的电功率为 120 W B．电解槽消耗的电功率为 60 W C．电解槽的发热功率为 60 W D．电路消耗的总功率为 60 W 答案 B 解析 由于灯泡正常发光，所以电解槽的电压和灯泡两端的电压相等，都是 110 V，由于电解槽和灯泡串联，通过它们的电流相等，且 I＝P＝ 6 A，所以电解
A．电源的内阻为 0.5 Ω
B．小灯泡的电阻随着功率的增大而减小
C．当小灯泡两端的电压为 0.5 V 时，它的电阻约为1 Ω 6

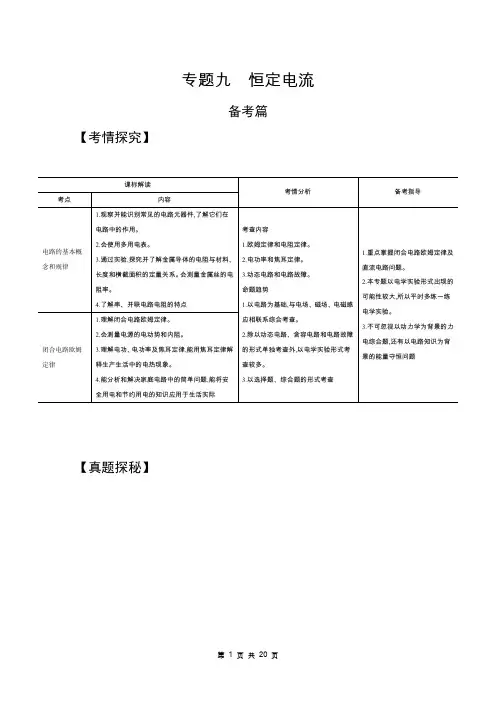

2021物理高考一轮培优教师用书 专题九 恒定电流(试题部分)
专题九恒定电流备考篇【考情探究】课标解读考情分析备考指导考点内容电路的基本概念和规律1.观察并能识别常见的电路元器件,了解它们在电路中的作用。
2.会使用多用电表。
3.通过实验,探究并了解金属导体的电阻与材料、长度和横截面积的定量关系。
会测量金属丝的电阻率。
4.了解串、并联电路电阻的特点考查内容1.欧姆定律和电阻定律。
2.电功率和焦耳定律。
3.动态电路和电路故障。
命题趋势1.以电路为基础,与电场、磁场、电磁感应相联系综合考查。
2.除以动态电路、含容电路和电路故障的形式单独考查外,以电学实验形式考查较多。
3.以选择题、综合题的形式考查1.重点掌握闭合电路欧姆定律及直流电路问题。
2.本专题以电学实验形式出现的可能性较大,所以平时多练一练电学实验。
3.不可忽视以动力学为背景的力电综合题,还有以电路知识为背景的能量守恒问题闭合电路欧姆定律1.理解闭合电路欧姆定律。
2.会测量电源的电动势和内阻。
3.理解电功、电功率及焦耳定律,能用焦耳定律解释生产生活中的电热现象。
4.能分析和解决家庭电路中的简单问题,能将安全用电和节约用电的知识应用于生活实际【真题探秘】基础篇【基础集训】考点一电路的基本概念和规律1.安培提出了著名的分子电流假说,根据这一假说,电子绕原子核运动可等效为一环形电流。
设电荷量为e的电子以速率v绕原子核沿顺时针方向做半径为r的匀速圆周运动,关于该环形电流的说法正确的是()A.电流大小为 t2π ,电流方向为顺时针B.电流大小为 t ,电流方向为顺时针C.电流大小为 t2π ,电流方向为逆时针D.电流大小为 t ,电流方向为逆时针答案C2.(多选)我国已经于2012年10月1日起禁止销售100W及以上的白炽灯,以后将逐步淘汰白炽灯。
假设某同学研究白炽灯得到某白炽灯的伏安特性曲线如图所示。
图像上A点与原点的连线与横轴成α角,A点的切线与横轴成β角,则()A.白炽灯的电阻随其两端电压的增大而减小B.在A点,白炽灯的电阻可表示为tanβC.在A点,白炽灯的电功率可表示为U0I0D.在A点,白炽灯的电阻可表示为 0 0答案CD3.(多选)某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标系上,如图中的a、b、c所示。
专题九 恒定电流(讲解部分)—2021版新课标版高考物理复习课件
解析 电压表串联电阻分压,电流表并联电阻分流。所以甲表为电流表,乙 表为电压表。并联电路中电阻大时分流少,所以R增大时量程减小;串联电 路中电阻大时分压多,所以R增大时量程增大,应选C。
P入
P总
说明
(1)①正常工作的电动机是非纯电阻元件可等效 为一个转动元件Z和电阻R的串联 ②电动机因故障或其他原因不转动时,相当于一 个纯电阻元件 (2)①在纯电阻电路中电功等于电热W=Q,IUt=I2Rt
②在非纯电阻电路中电功大于电热W>Q,W=Q+E
例2 在研究微型电动机的性能时,可采用如下图的实验电路。当调节 滑动变阻器R,使电动机停止转动时,电流表和电压表的示数分别为0.5 A和 1.0 V;重新调节R,使电动机恢复正常运转时,电流表和电压表的示数分别 为2.0 A和15.0 V。那么有关这台电动机正常运转时的说法正确的选项是 ( ) A.电动机的内电阻为2 Ω BC.电动机的内输电出阻功为率为7.53Ω0 W D.电动机的输出功率为22 W
中所做的功
生的热量
所做的功
产生的热量
W=UIt
Q=I2Rt
P电=UI
P热=I2R
对纯电阻电路,电功等于电热:W=Q= UIt=I2Rt 对非纯电阻电路,电功大于电热:W>Q
对纯电阻电路,电功率等于热功率:P电= P热=UI=I2R 对非纯电阻电路,电功率大于热功率:P 电>P热
考向 根本概念和规律 一、电流的微观理解
2.结论法当局部电阻Rn变化时,与Rn串联的电阻R的功率P、电流I、电压U与Rn 变化 相反,简称串联反变或串反,如图(a)。而与Rn并联的R上,IR、UR、PR与Rn的 变化相同,简称并联同变或并同,如图(b)。总称串反并同。
重庆2021届高考物理一轮练：恒定电流巩固题附参考答案
重庆2021届高考物理一轮练：恒定电流巩固题附参考答案 专题：恒定电流一、选择题1、如图所示，电路两端的电压为U ，电流表内阻不计，定值电阻与电动机绕线电阻的阻值均为R 。
当开关S 断开时，电流表的示数为I 1，此时定值电阻上消耗的功率为P 1；当开关S 合上后，电动机正常转动，电路两端的电压不变，此时电流表的示数为I 2，电动机的输入功率为P 2，则下列关系式正确的是( )A ．I 2＝2I 1B ．I 2＞2I 1C ．P 1＝U 2RD ．P 2＝U 2R2、某电池对纯电阻供电的输出功率P 随电流I 变化的图象如图所示。
则下列说法正确的是( )A.该电源的电动势E=2 VB.该电源的内阻r=1 ΩC.若I=2 A ，则外电阻R=1 ΩD.同一输出功率P 可对应两个不同的电流I 1、I 2，即对应两个不同的外电阻R 1、R 2，且r=R 1·R 23、阻值相等的四个电阻、电容器C 及电池E(内阻可忽略)连接成如图所示电路．开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2.Q 1与Q 2的比值为( )A.25 B ．12 C.35D ．234、关于材料的电阻率，下列说法正确的是( )A ．把一根长导线截成等长的三段，则每段的电阻率都是原来的13 B ．材料的电阻率随温度的升高而增大C ．通常情况下纯金属的电阻率较合金的电阻率小D ．电阻率是反映材料导电性能好坏的物理量，电阻率越大的导体对电流的阻碍作用越大5、（双选）如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P(5.2，3.5)、Q(6，5)．如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是( )A ．电源1与电源2的内阻之比是3∶2B ．电源1与电源2的电动势之比是1∶1C ．在这两种连接状态下，小灯泡的电阻之比是1∶2D ．在这两种连接状态下，小灯泡消耗的功率之比是7∶106、(多选)如图所示，甲、乙分别表示两个电源的路端电压与通过它们的电流I 的关系，下列说法中正确的是( )A．电源甲的电动势大于乙的电动势B．电源甲的内阻小于乙的内阻C．电流都是I0时，两电源的内电压相等D．路端电压都为U0时，它们所在电路的外电阻相等7、如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是()A．a代表的电阻丝较粗B．b代表的电阻丝较粗C．a代表的电阻丝的电阻小于b代表的电阻丝的电阻D．图线表示的电阻丝的电阻与电压成正比8、（双选）如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻，电阻随光强的增大而减小．当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U．以下说法正确的是()A．若仅将R2的滑动触头P向b端移动，则I不变，U增大B．若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变9、用电动势为E、内阻为r的电源对外电路供电，则()A．外电路断开时，路端电压为零B．电源短路时，路端电压为最大值C．路端电压增大时，流过电源的电流一定减小D．路端电压增大时，电源的输出功率一定增大*10、如图所示，直线A为某电源的U-I曲线，曲线B为某小灯泡L1的U-I图线的一部分，用该电源和小灯泡L1串联起来组成闭合回路时，小灯泡L1恰能正常发光，则下列说法中正确的是 ( )A.此电源的内电阻为ΩB.小灯泡L1的额定电压为3 V，额定功率为6 WC.把小灯泡L1换成阻值恒为1 Ω的纯电阻，电源的输出功率将变小D.由于小灯泡L1的U-I图线是一条曲线，所以小灯泡发光过程中欧姆定律不适用*11、如图所示，电解池内有一价离子的电解液，在时间t内通过溶液截面S的正离子数为n1，负离子数为n2.设元电荷电荷量为e，则以下说法正确的是()A．溶液内电流方向从A到B，电流大小为n1e tB．溶液内电流方向从B到A，电流大小为n2e tC．溶液内正、负离子反方向移动，产生的电流相互抵消D．溶液内电流方向从A到B，电流大小为（n1＋n2）et*12、如图所示，厚度均匀的矩形金属薄片边长ab＝10 cm，bc＝5 cm。
2021届新高考一轮复习人教版 专题九 恒定电流 作业
专题九恒定电流考情探究课标解读考情分析备考指导考点内容电路的根本概念和规律1.观察并能识别常见的电路元器件,了解它们在电路中的作用。
2.会使用多用电表。
3.通过实验,探究并了解金属导体的电阻与材料、长度和横截面积的定量关系。
4.会测量金属丝的电阻率。
5.了解串、并联电路电阻的特点。
本专题研究局部电路与闭合电路。
研究各种电路中电压、电流以及消耗的功率所遵循的规律。
复习中应理清各个根本概念,熟记各公式,明确各公式的使用条件。
由于本专题知识与实际生活密切联系,必须要加强培养用物理知识解决实际问题的能力,同时深刻理解并熟练掌握各相关实验的根本原理,加强对根本仪器使用的复习以及对设计实验方法的迁移运用。
本专题知识经常与后面的电磁感应、交变电流知识相结合。
运用相关的电路知识、运动学规律、能量守恒等来解决一些综合题是高考中的又一重点和难点。
高考对本专题内容的要求主要是电学实验的知识,同时也会考查电路的相关知识,应用串并联电路规律、闭合电路欧姆定律及局部电路欧姆定律进行电路的动态分析和非纯电阻电路的分析与计算。
假设以选择题的形式出题,一般难度较小,假设以实验填空题的形式出题,电学实验知识主要考查闭合电路欧姆定律、仪器的选取、电路的设计与创新知识,有一定的难度。
闭合电路欧姆定律1.理解闭合电路欧姆定律。
2.会测量电源的电动势和内阻。
2.理解电功、电功率及焦耳定律,能用焦耳定律解释生产生活中的电热现象。
3.能分析和解决家庭电路中的简单问题,能将平安用电和节约用电的知识应用于生活实际。
真题探秘根底篇固本夯基根底集训考点一电路的根本概念和规律1.(2021河北石家庄质检)一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。
棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。
在棒两端加上恒定的电压U时,棒内产生电流,那么自由电子定向移动的平均速率为()A.UneρL 2neρLD.neρSLU答案A2.(多项选择)假设某同学研究白炽灯得到某白炽灯的伏安特性曲线如下图。
2021届高考一轮复习物理：恒定电流(通用型)练习及答案
2021届高考一轮物理：恒定电流（通用型）练习及答案一轮：恒定电流一、选择题1、如图所示电路中，滑片P位于滑动变阻器R2正中间，电源内阻不能忽略，两个电压表均为理想电表。
当滑动变阻器R2的滑片P滑动时，关于两个电压表V1与V2的示数，下列判断正确的是( )A.P向a端滑动的过程中，V1的示数逐渐增大、V2的示数逐渐减小B.P向a端滑动的过程中，R2消耗的功率一定逐渐减小C.P向b端滑动的过程中，V1示数改变量的绝对值小于V2示数改变量的绝对值D.P向b端滑动的过程中，V2示数改变量与流过R2的电流改变量的比值保持不变2、一个内电阻可以忽略的电源，给一个绝缘的圆管子里装满的水银供电，电流为0.1 A，若把全部水银倒在一个内径大一倍的绝缘圆管子里，那么通过的电流将是()A．0.4 A B．0.8 AC．1.6 A D．3.2 A3、如图为一种服务型机器人，其额定功率为48 W，额定工作电压为24 V。
机器人的锂电池容量为20 A·h。
则机器人()A．额定工作电流为20 AB．充满电后最长工作时间为2 hC．电池充满电后总电量为7.2×104 CD．以额定电流工作时每秒消耗能量为20 J4、两位同学在实验室利用如图甲所示的电路测定定值电阻R0、电源的电动势E 和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据．根据数据描绘了如图乙所示的两条U－I直线．则图象中两直线的交点表示的物理意义是()A．滑动变阻器的滑动头P滑到了最右端B．电源的输出功率最大C．定值电阻R0上消耗的功率为1.0 WD．电源的效率达到最大值5、如图所示，电源电动势为E，内阻为r，平行板电容器两金属板水平放置，开关S是闭合的，两板间一质量为m、电荷量为q的油滴恰好处于静止状态，G为灵敏电流计。
则以下说法正确的是()A．在将滑动变阻器滑片P向上移动的过程中，油滴向上加速运动，G中有从b 到a的电流B．在将滑动变阻器滑片P向下移动的过程中，油滴向下加速运动，G中有从b 到a的电流C．在将滑动变阻器滑片P向上移动的过程中，油滴仍然静止，G中有从a到b 的电流D．在将S断开后，油滴仍保持静止状态，G中无电流通过6、(2019·南昌六校联考)如图所示，电源电动势E＝12 V，内阻r＝3 Ω，R0＝1 Ω，直流电动机内阻R′0＝1 Ω。
2021届课标版高考物理一轮复习训练：专题九 恒定电流
专题九恒定电流一、选择题(共5小题,30分)1.如图所示,R1、R2、R3为三个阻值相同的电阻,平行板电容器的电容为C,电源的电动势为E,内阻不计.开始时,开关S断开,电容器所带电荷量为Q1.现将开关S闭合,稳定后电容器所带电荷量为Q2,则Q1Q2的值为()A.32B.34C.23D.432.在如图甲所示的电路中,电源电动势为3.0 V,内阻不计,L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示,当开关S闭合后()A.通过L1的电流为通过L2的电流的2倍B.L1的电阻为7.5 ΩC.L1消耗的电功率为0.75 WD.L2消耗的电功率为0.375 W3.如图所示为多用电表欧姆挡的原理图,表头内阻为R g,调零电阻为R0,电池的电动势为E,内阻为r,则下列说法错误的是()A.它是根据闭合电路欧姆定律制成的B.接表内电池负极的应是红表笔C.欧姆挡对应的“∞”刻度一般在刻度盘的右端D.调零后刻度盘的中央刻度值是r+R g+R04.如图所示,电源电动势为E,内阻为r.开关S闭合后,将滑动变阻器的滑片向下滑动,理想电压表V1、V2的示数分别为U1、U2,示数变化量的绝对值分别为ΔU1、ΔU2,理想电流表A1、A2的示数分别为I1、I2,示数变化量的绝对值为ΔI1、ΔI2,则下列说法正确的是()A.电流表A 2示数I2减小B.电压表V2示数U2增大C.ΔU1小于ΔU2D.U2I1和ΔU2ΔI1都变小5.某同学测电阻的实物图如图所示,电压表V、电流表A均为理想电表,滑动变阻器R的最大阻值为20 Ω,电源电动势E=3 V,内阻r=1 Ω,定值电阻阻值R1=4 Ω.现将开关闭合,在滑动变阻器的滑片从左端滑到右端的过程中,下列说法正确的是()A.电路中电流逐渐减小B.滑动变阻器消耗的最大功率为0.45 WC.当滑动变阻器接入电路的有效电阻为1 Ω时,R1消耗的功率最大D.当滑动变阻器接入电路的有效电阻为0时,电源的效率最大二、非选择题(共7小题,60分)6.[新情境,8分]充电宝是给手机及时充电的一种重要工具.可将充电宝视为跟蓄电池和干电池一样的可移动直流电源.一同学想测量某充电宝在充满电后的电动势(约5 V)和内阻,实验室还提供了如下器材:A.量程是3 A,内阻约为0.2 Ω的电流表;B.量程是6 V,内阻约为6 kΩ的电压表;C.量程是15 V,内阻约为30 kΩ的电压表;D.阻值为0~1 kΩ,额定电流为0.5 A的滑动变阻器;E.阻值为0~10 Ω,额定电流为3 A的滑动变阻器;F.阻值为2.5 Ω的定值电阻;G.阻值为20 Ω的定值电阻;H.开关S一个,导线若干.(1)实验中滑动变阻器应选用.(选填相应器材前的字母)(2)根据所给器材,该同学设计了如图甲所示的电路,其中R0应选择(选填相应器材前的字母),它在电路中的作用是.(3)该同学记录的8组数据如表中所示,请在图乙的坐标纸上画出该充电宝的U-I图线.由图线可知该充电宝的电动势E=V,内阻r=Ω.(保留到小数点后2位)次数12345678电流I/A0.170.310.660.931.181.371.631.89电压U/V5.055.035.004.974.944.924.894.867.[2020福建五校第二次联考,8分]某物理兴趣小组欲用图示电路将电流表改装成欧姆表,使欧姆表的中央刻度为15,倍率为“×1”.实验室提供的器材有:A.一节1.5 V干电池E(内阻不计);B.电流表(量程0~100 mA,内阻为2.5 Ω);C.电流表(量程0~0.6 A,内阻为0.2 Ω);D.滑动变阻器R1(0~30 Ω);E.滑动变阻器R2(0~3 kΩ);F.一对表笔及导线若干.(1)图中a为(填“红”或“黑”)表笔.(2)电流表应选用(填“B”或“C”),滑动变阻器应选用(填“D”或“E”).(3)在正确选用器材的情况下,正确连接好实验电路,并正确操作,若电流表满偏电流为I g,则电阻I g处应标上“”(填写具体数值).刻度盘上原148.[2020河北唐山高三摸底,8分]为了测量长为1.0 m的均匀材料制成的金属圆柱的电阻率,实验室能够提供的实验器材有:电源E(电动势为12 V,内阻约为10 Ω);螺旋测微器和多用电表;电压表V(量程为0~15 V,内阻约为5 kΩ);电流表mA(量程为0~50 mA,内阻约为100 Ω);滑动变阻器R(阻值为0~20 Ω);待测金属圆柱体;开关及导线若干.图甲图乙(1)用螺旋测微器测量圆柱直径,其示数如图甲所示,则该圆柱直径的测量值d=mm.(2)用多用电表欧姆挡的“×10”挡粗测圆柱体的电阻值时,表盘上指针如图乙所示,则圆柱体的电阻约为Ω.(3)为了获得多组数据,尽量精确测量其电阻值,请在实物图中完成实验电路.图丙图丁(4)电路正确连接后,滑片置于最(填“左”或“右”)端,闭合开关,通过调节滑片位置,得到如表中所示的多组U、I数据,请在图丁的坐标纸中作出U-I关系图线.U/V2.03.04.05.06.07.0I/mA10.916.421.927.332.838.3(5)由图丁可得电阻值为Ω,由以上数据可得待测材料的电阻率.(结果保留3位有效数字)9.[8分]发光二极管(LED)是由镓(Ga)、砷(As)与磷(P)等的化合物制成的一种能够发光的半导体电子元件,通常用在电路及仪器中作为指示灯,或组成文字或数字显示,其显著的特点就是具有单向导电性.某物理小组欲研究测量发光二极管正向伏安特性,设计了如图甲、乙、丙所示的三种电路,小组最终选择了图丙.操作步骤如下:a.根据电路图丙连接电路;b.闭合开关S1,调节各可变电阻,使得开关S2由断开到闭合时,灵敏电流表G指针无偏转,并记录此时电压表V的示数U和电流表A的示数I;c.调节可变电阻,重复步骤b,读出多组不同的U值和I值,记录数据;d.根据数据在坐标纸上描绘出二极管正向伏安特性曲线如图丁所示.图丁根据以上内容,回答下列问题.(1)从设计原理上讲,对于图甲和图乙的误差分析,下列说法正确的是.A.图甲误差的来源在于电流表的分压作用,图乙的误差来源在于电流表的分压作用B.图甲误差的来源在于电流表的分压作用,图乙的误差来源在于电压表的分流作用C.图甲误差的来源在于电压表的分流作用,图乙的误差来源在于电流表的分压作用D.图甲误差的来源在于电压表的分流作用,图乙的误差来源在于电压表的分流作用(2)从描绘的图线来看,当发光二极管导通时,发光二极管的电阻随着U的增大而迅速(选填“增大”或“减小”).(3)从设计原理上讲,图丙电路中的二极管电阻测量值真实值(选填“大于”“等于”或“小于”).(4)若该型号发光二极管的最佳工作电压为2.5 V,现用电动势为5 V、内阻为2.0Ω的电源供电,则需要在电路中串联一个电阻R才能使其处于最佳工作状态,请根据所画出的该型号二极管的伏安特性曲线进行分析,串联的电阻R的阻值为Ω(结果保留3位有效数字).10.[8分]某研究性学习小组为了测一未知电阻R x的阻值,先用多用电表欧姆挡粗略测得其电阻大约为10 Ω,然后在实验室中选择了如下器材用伏安法测量该电阻的阻值.图甲图乙电源(电动势为3 V,内阻不计);电流表(量程0~300 mA,内阻R A约为0.5 Ω);电压表(量程0~3 V,内阻R V约为2 kΩ);滑动变阻器(最大阻值为30 Ω);开关一个、导线若干.(1)按照实验要求在图甲中将实物图连接起来.(2)若已按实验要求接线,闭合开关后移动滑动变阻器的滑片,电压表的示数始终约为3 V,电流表的示数始终接近0.写出产生这种现象的一种原因:.(3)由于系统误差,用图甲所示电路求出的电阻测量值真实值(选填“大于”或“小于”).(4)为了消除伏安法测电阻时电路引起的系统误差,该小组寻找另一未知电阻和单刀双掷开关,设计了另一种电路,电路的原理图如图乙所示.该学习小组在测量过程中得到以下数据:单刀双掷开关接位置1时,电流表示数为I1,电压表示数为U1;单刀双掷开关接位置2时,电流表示数为I2,电压表示数为U2,滑动变阻器滑片位置始终不变,用以上数据表示待测电阻R x的表达式为R x=.11.[2020陕西百校第一次联考,10分]某同学欲将一阻值为27 Ω的电阻R与一微安表(量程为250 μA)连接而改装为大量程的毫安表,因不知改装后的毫安表的量程,他利用一标准毫安表,根据图甲所示电路对改装后的电表进行检测(虚线框内是改装后的电表).(1)根据图甲和题中所给条件,完成图乙中的实物连接.(2)闭合开关S,当标准毫安表的示数为6.48 mA时,微安表的指针位置如图丙所示,请回答下列问题:①图丙中该微安表的示数为μA;②可以推测出改装后的毫安表的量程为(填正确答案标号);A.12 mAB.9 mAC.8 mAD.6 mA③可以推测出该微安表的内阻为Ω.12.[2020吉林长春监测,10分]某同学设想利用如图甲所示的实验电路,测量未知电阻R x的阻值、电流表A的内阻和电源(内阻忽略不计)的电动势,实验过程中电流表的读数始终符合实验要求.(1)为了测量未知电阻R x的阻值,他在闭合开关之前应该将两个电阻箱的阻值调至(填“最大”或“最小”),然后闭合开关K1,将K2拨至1位置,调节R2,稳定后电流表A读数为I0;接着将开关K2拨至2位置,保持R2不变,调节R1,当R1=34.2 Ω时,电流表A读数仍为I0,则该未知电阻的阻值R x=Ω.图甲图乙(2)为了测量电流表A的内阻R A和电源的电动势E,他将R1的阻值调到某一值,将R2的阻值调到最大,将开关K2拨至2位置,闭合开关K1;然后多次调节R2,并在表格中记录下了各次R2的阻值和对应电流表A的读数I;最后根据记录的数据,画出如图乙所示的图象,根据你所学的知识和题中所给字母写出该图象对应的函数表达式:;已知R1=1.5 Ω,利用图象中的数据可求得,电流表A的内阻R A=Ω,电源的电动势E=V.1.B由串并联电路的特点可知,电容器与电阻R1并联,当开关S断开时,电阻R1、R2串联,设电阻R1、R2、R3的阻值均为R,电容器两端的电压为U1,则有U1=E2R ×R=12E,故Q1=CU1=12CE;开关S闭合后,电路中的总电阻为R总=32R,设此时电容器两端的电压为U2,则U2=E32R×R=23E,故Q2=CU2=23CE,所以Q1Q2=12CE23CE=34,故选项B正确.2.C因电源内阻不计,且灯泡规格相同,所以S闭合后L1两端电压U1=3.0 V,L2、L3两端电压U2=U3=1.5 V,在I-U图象中,可以读出相应的电流I1=0.25 A,I2=I3=0.20 A,故选项A错误.由R=UI 知,此时R1=12 Ω,故选项B错误.由P=UI知此时P1=0.75 W,P2=0.3 W,故选项C正确,D错误.3.C多用电表是根据闭合电路的欧姆定律制成的,A说法正确;电流从黑表笔流出,红表笔流入,B说法正确;欧姆挡对应的“∞”刻度在刻度盘的左端,C说法错误;当多用电表指针指在中央位置时,I g2=ER g+R0+r+R x,I g=ER g+r+R0,所以R x=R g+R0+r,即中央刻度值为r+R g+R0,D说法正确,故应选C.4.C当滑片向下滑动时,滑动变阻器R接入电路中的阻值变小,并联电阻变小,则电路中总电阻变小,总电流变大(I1变大),由U2=E-I1(r+R1)知并联部分电压变小(U2变小),流过电阻R2的电流变小,结合总电流I1变大可知,流过滑动变阻器的电流变大(I2变大),选项A、B错误;ΔU1=ΔI1R1,而ΔU2=ΔI1(r+R1),所以ΔU2>ΔU1,选项C正确;当滑动变阻器R接入电路中的阻值变小时,U2I1变小,而由前面分析有ΔU2ΔI1=r+R1,所以ΔU2ΔI1不变,选项D错误.5.B根据题图可知,电路图如图所示,滑动变阻器的滑片从左端滑到右端的过程中,滑动变阻器接入电路中的有效电阻先增大后减小,电路中电流先减小后增大,A错误;滑动变阻器的滑片从左端滑到右端的过程中,其接入电路中的有效阻值范围是0~5 Ω,把R1视为电源内阻的一部分,则当滑动变阻器接入电路中的有效电阻R'=R1+r=5 Ω时,滑动变阻器消耗的功率最大,最大值P max=I2R'=(E2R')2R'=E24R'=324×5W=0.45 W,B正确;要使R1消耗的功率最大,则需要使通过R1的电流最大,此时滑动变阻器接入电路中的有效电阻应最小,即为0时,R1消耗的功率最大,C错误;电源的效率η=IUIE ×100%=I(R1+R″)I(R1+R″+r)×100%=11+rR″+R1×100%,显然当R″最大时,电源的效率最大,即当滑动变阻器接入电路中的有效电阻R″=5 Ω时,电源的效率最大,D错误.6.(1)E(1分)(2)F(1分)防止滑动变阻器调节过度导致电流表损坏,同时方便测量(2分)(3)如图所示(2分)5.07(1分)0.11(1分)解析:(1)滑动变阻器R用于改变电路中的电流,依照安全性和方便性原则应选E;(2)R0作为保护电阻,除了防止滑动变阻器调节过度导致电流表损坏外,还要方便测量,因此不能选G,只能选F;(3)由E=U+Ir可知,充电宝的电动势为E=5.07 V,U-I图线的斜率大小即为充电宝的内阻大小,则内阻为r=0.11 Ω.7.(1)红(1分)(2)B(2分)D(2分)(3)45(3分)解析:(1)根据“红进黑出”可知题图中a为红表笔.(2)将电流表改装成中央刻度为15,倍率为“×1”的欧姆表,即欧姆表的内电阻为15 Ω,通过的电流最大值为I g=1.5V15Ω=0.1 A,所以应该选择量程为0~100 mA的电流表,即选择B;为方便测量,滑动变阻器应该选择阻值范围为0~30 Ω的D.(3)由闭合电路欧姆定律有14I g=ER x+R内,又R内=15 Ω,解得R x=45 Ω,即原14I g处应该标上45.8.(1)3.908 (3.907~3.909均可)(1分)(2)175(172~178均可)(1分) (3)如图1所示(2分)(4)右(1分)如图2所示(2分)(5)183(181~185均可)(1分)图1图2解析:(1)固定刻度读数为3.5 mm,可动刻度读数为40.8×0.01 mm=0.408 mm,两者相加得3.908 mm.(2)刻度盘读数约为17.5,再乘以倍率10,即电阻约为175 Ω.(3)待测电阻的阻值与电压表的内阻差别较大,应采用电流表外接法,实物连线如答图1所示.(4)滑动变阻器的滑片应调到最右端使待测电阻支路的电压为零,电压从零开始变化以防止烧毁电表,根据表中数据描点连线作图.(5)求得U-I图线的斜率等于待测电阻的阻值,约为183 Ω.9.(1)C(1分)(2)减小(2分)(3)等于(2分)(4)112(110~114均可)(3分)解析:(1)由图示电路图可知,题图甲采用电流表外接法,题图乙采用电流表内接法,题图甲误差的来源在于电压表的分流作用,题图乙的误差来源在于电流表的分压作用,故选项C正确.(2)通过发光二极管的电流随电压增大而增大,由题图丁可知,发光二极管的正向电阻随电压增大而减小.(3)由题图丙所示电路图可知,电路避免了电表内阻对实验的影响,发光二极管电阻测量值等于真实值.(4)根据I-U图线,当发光二极管的工作电压为2.5 V时,工作电流约为22 mA,则串联电阻和电源内阻上分到的电压应为2.5 V,故应串联的电阻R的阻值为2.52.2×10-2Ω-2.0 Ω≈112 Ω.10.(1)如图所示(3分)(2)待测电阻断路(2分)(3)小于(1分) (4)U2I2-U1I1(2分)解析:(1)由于R VR x >R xR A,则电流表用外接法,滑动变阻器阻值约为待测电阻的3倍,用限流接法.(2)闭合开关后,移动滑动变阻器的滑片,电压表的示数始终约为3 V,电流表的示数始终接近0,产生这种现象的原因可能是待测电阻断路,由于电压表内阻非常大,导致电流表电流接近零,电压表示数是电源电压.(3)使用电流表外接法时,电流表测量的是干路电流,由于电压表的分流作用,导致电阻测量值小于真实值.(4)单刀双掷开关接位置1时,电流表示数为I1,电压表示数为U1,根据欧姆定律有R+R A=U1I1,单刀双掷开关接位置2时,电流表读数为I2,电压表示数为U2,R x+R+R A=U2I2,解得R x=U2I2-U1 I1 .11.(1)如图所示(3分)(2)①180(2分)②B(2分)③945(3分)解析:(1)微安表改装为大量程的毫安表时,微安表应与定值电阻R并联,实物连接如答图所示.(2)①题图丙中微安表的示数为180 μA.②设微安表的内阻为r,通过标准毫安表的电流为I时,通过微安表的电流为I',则有I·RrR+r =I'r,解得I'=RIR+r,即I'与I成正比,故I max6.48mA=250180,解得改装后的毫安表的量程I max=9 mA,选项B正确.③由I'=RIR+r 可得r=(II'-1)R=(6.48×103180-1)×27 Ω=945 Ω.12.(1)最大(2分)34.2(2分)(2)1I =1ER2+R1+R AE(2分)0.5(2分)4(2分)解析:(1)在闭合开关之前,为保护电源和电路中的电表,两个电阻箱的电阻都应该调至最大.闭合开关K1,将K2拨至1位置,调节R2,稳定后电流表读数为I0;将K2拨至2位置,保持R2阻值不变,调节R1,当R1=34.2 Ω时,电流表读数仍为I0,说明此时两次电路中电阻相等,即未知电阻的阻值R x=R1=34.2 Ω.(2)将K2拨至2位置,闭合开关K1,由闭合电路欧姆定律有E=I(R1+R2+R A),对照题图乙,可变形为1I =1ER2+R A+R1E.由图线斜率k=1E=1.0-0.52.0V-1,可得电动势E=4 V;由图线在纵轴上的截距R A+R1E=0.5 A-1,又R1=1.5 Ω,可解得电流表A的内阻R A=0.5 Ω.。
2021届高考一轮模块总复习单元训练题之恒定电流(word版 含答案)
2021届高考一轮模块总复习单元训练题之恒定电流一、选择题(本题包括8小题，在每小题给出的四个选项中，有的小题只有一个选项是正确的，有的小题有多个选项是正确的．)1．在长度为l、横截面积为S、单位体积内自由电子数为n的金属导体两端加上电压，导体中就会产生匀强电场．导体内电荷量为e的自由电子在电场力作用下先做加速运动，然后与阳离子碰撞而减速，如此往复……所以，我们通常将自由电子的这种运动简化成速率为v(不随时间变化)的定向运动．已知阻碍电子运动的阻力大小与电子定向移动的速率v成正比，即f＝kv(k是常量)，则该导体的电阻应该等于()A.klneSB.klne2SC.kSnelD.kSne2l2．下列关于电功、电功率和焦耳定律的说法错误的是()A．电功率越大，电流做功越快，电路中产生的焦耳热一定越多t只适用于纯电阻电路B．W＝UIt适用于任何电路，而W＝I2Rt＝U2RC．在非纯电阻电路中，UI>I2RD．焦耳热Q＝I2Rt适用于任何电路3．手机充电器又名电源适配器，手机常用锂离子(li－ion)电池的充电器采用的是恒流限压充电，充电器上所标注的输出参数如图甲所示，充电的锂离子电池标识如图乙所示，对于电源适配器与锂离子电池，下列说法正确的是()A．手机电池标识的mA·h是电功的单位B．电源适配器输出的是6V交流电C．如果工作电流是200mA，手机电池最多能连续工作约8个小时D．手机充电时会微微发热，所以手机充电器主要是把电能转化成内能的装置4．如图所示电路，闭合开关S，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是()A．电流表坏了或未接好B．从点a经过灯L1到点b的电路中有断路C．灯L2的灯丝断了或灯座未接通D．电流表和灯L1、L2都坏了5．将四个相同的灯泡分别组成如图甲、乙所示的电路，且两电路路端电压相等．调节变阻器，使每个灯泡都正常发光．若两个变阻器R1、R2上消耗的功率分别为P1、P2，则P1、P2的大小关系不可能为()A．P2＝2P1B．P2＝3P1C．P2＝4P1D．P2＝8P16．如图所示，E为内阻不计的电源，MN为同种材料制成的粗细均匀的长电阻丝，B为电容器．当滑动触头P以恒定速率从左向右匀速滑动时，关于电流计A的读数情况及通过A的电流方向，下列说法正确的是()A．读数逐渐变小，通过A的电流方向向左B．读数逐渐变大，通过A的电流方向向右C．读数稳定，通过A的电流方向向右D．读数稳定，通过A的电流方向向左7．如图所示，电源电动势为E，内阻为r，内阻r始终小于外电路的总电阻，当滑动变阻器R的滑片P位于中点时，A、B、C三个小灯泡亮度相同，则()A．当触头P向左移动时，A、C灯变亮，B灯变暗B．当触头P向左移动时，B、C灯变亮，A灯变暗C．当触头P向左移动时，电源的效率减小D．当触头P向左移动时，电源的输出功率减小8．在如图所示的电路中，电源内阻r≠0，定值电阻R2消耗的功率用P表示，两电表均为理想电表，电容器与滑动变阻器并联，电压表和电流表的读数分别用U、I表示，电容器所带的电荷量用Q表示，通过电源的电荷量为q时，电源所做的功用W表示．当滑动变阻器的滑片向右移动时，下列图象正确的是()二、非选择题(本题包括4小题)9．发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图甲所示，正常使用时，带“＋”号的一端接高电势，“－”号的一端接低电势．某同学用实验方法测得它两端的电压U和通过它的电流I的关系数据如表所示．U/V00.40.8 1.2 1.6 2.0 2.4 2.6 2.8 3.0I/mA00.9 2.3 4.3 6.812.019.024.030.037.0(1)在图乙中的虚线框内画出该同学的实验电路图．(除电源、开关、滑动变阻器外，实验用电压表V：内阻R V约为10kΩ；电流表mA：内阻R A约为100Ω)(2)在图丙中的小方格纸上用描点法画出二极管的伏安特性曲线．(3)若发光二极管的最佳工作电压为2.5V，而电源是由内阻不计、电动势为3V的供电系统提供的．请根据所画出的伏安特性曲线上的信息，分析应该串联一个阻值为________Ω的电阻再与电源接成闭合电路，才能使二极管工作在最佳状态．(结果保留二位有效数字)10．国家标准规定自来水在15℃时电阻率应大于13Ω·m，某同学利用图甲所示电路测量15℃的自来水的电阻率，其中内径均匀的圆柱形玻璃管侧壁连接一细管，细管上加有阀门K，以控制玻璃管内自来水的水量．玻璃管两端接有导电活塞(活塞电阻可忽略)，右活塞固定，左活塞可自由移动，实验器材还有：电源(电动势为3V，内阻可忽略)；电压表V1(量程为3V，内阻很大)；电压表V2(量程为3V，内阻很大)；定值电阻R1(阻值4kΩ)；定值电阻R2(阻值2kΩ)；电阻箱R(最大阻值9999Ω)；单刀双掷开关S；导线若干；游标卡尺；刻度尺．实验步骤如下：A．用游标卡尺测量玻璃管的内径d＝40.00mm；B．向玻璃管内注满自来水，并用刻度尺测量水柱长度L；C．把S拨到1位置，记录电压表V1的示数；D．把S拨到2位置，调整电阻箱阻值，使电压表V2的示数与电压表V1的示数相同，记录电阻箱的阻值R；E．改变玻璃管内水柱长度，重复实验步骤C、D，记录每一次水柱长度L和电阻箱阻值R；F．断开S，整理好器材．(1)玻璃管内水柱的电阻R x的表达式为R x＝________(用R1、R2、R表示)．(2)利用记录的多组水柱长度L和对应的电阻箱阻值R的数据，绘制出如图乙所示的R－1L关系图象，自来水的电阻率ρ＝________Ω·m(保留三位有效数字)．(3)若电压表V1内阻不是很大，则自来水电阻率测量结果将________(选填“偏大”“不变”或“偏小”)．11．有一用电器的铭牌上标明额定电压为100V，额定功率因字迹不清而无法辨认，但该用电器有显示是否处于正常工作状态的装置，现将该用电器与一阻值变化范围为0～100Ω的滑动变阻器连接后，接在输出电压为220V的电源两端．(1)为使用电器安全正常地工作，应采用怎样的接法？画出电路图．(2)在正确连接的电路中，当用电器正常工作时通过电源的电流为2.4A，求用电器消耗的电功率与整个电路消耗的电功率之比．12．抽油烟机是现代厨房不可缺少的用具，下表是某品牌家用抽油烟机说明书中的主要技术参数差．用多用电表测量得其中一只电动机的线圈电阻R＝90Ω.若保险丝的熔断电流是保险丝允许通过的电流的1.5倍，启动时电动机当成纯电阻处理，求：额定电压(两电动机、照明灯)AC220V50Hz额定输入功率2×185W抽排风量(两电动机同时工作)≥15m3/min风压(两电动机同时工作)≥300Pa照明灯40W排烟管内径150mm(1)两电动机每分钟消耗的电能为多少？(2)这种抽油烟机保险丝的熔断电流不得低于多少？(3)两电动机每分钟所做的有用功至少是多少？(4)这种油烟机的机械效率至少是多少？参考答案一.选择题12345678BACBACADAB二.非选择题9．(1)(2)(3)25(22～28都对)10．(1)R 1R2R(2)25.1(3)偏大11．解：(1)由于用电器阻值未知，所以滑动变阻器应采用分压接法，使其电压可以从0开始调节．电路如图所示．(2)设滑动变阻器串联部分电阻为R x ，其与用电器并联部分的电压为100V ，则R x 的电压为120V ，R x 的电流为2.4A ，则R x ＝50Ω.滑动变阻器并联部分的电阻为100Ω－R x ＝50Ω，电流为I 1＝10050A ＝2A ，通过用电器的电流为I 2＝0.4A ，用电器的功率P 2＝40W ，所求电功率之比为40220×2.4＝566.12．解：(1)两电动机每分钟消耗的电能E ＝2Pt ＝2.22×104J.(2)电动机启动时通过的电流大于正常工作时的电流，所以保险丝的熔断电流应以启动时通过的电流来确定，启动电流I ＝UR ×2A ＋P 灯U＝5.07A ，所以保险丝的熔断电流至少为I ′＝1.5I ＝7.61A.(3)电动机所做的有用功是用于排风的，故两电动机每分钟所做的有用功至少为W ＝p ΔV ＝300×15J＝4.5×103J.×100%＝20.3%.(4)该抽油烟机的机械效率至少为η＝WE。
2021届高考物理一轮巩固练习：恒定电流含答案
2021届高考物理一轮巩固练习：恒定电流含答案复习：恒定电流*一、选择题1、一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ。
棒内单位体积自由电子数为n ，电子的质量为m ，电荷量为e 。
在棒两端加上恒定的电压U 时，棒内产生电流，则自由电子定向运动的平均速率为( )A.U neρL 2neρL C ．neρL D.neρSL U2、关于电源的电动势和内阻，下列说法正确的是 ( )A.电源的电动势越大，储存的电能越多B.电源内部非静电力做功越多，电动势越大C.电源的电动势就是闭合电路中电源两端的电压D.电源的电动势大小与内阻无关3、某一导体的伏安特性曲线如图AB 段(曲线)所示，关于导体的电阻，以下说法正确的是( )A ．B 点的电阻为12 ΩB ．B 点的电阻为40 ΩC ．导体的电阻因温度的影响改变了1 ΩD ．导体的电阻因温度的影响改变了9 Ω4、安培提出了著名的分子电流假说，根据这一假说，电子绕核运动可等效为一环形电流。
设电荷量为e 的电子以速率v 绕原子核沿顺时针方向做半径为r 的匀速圆周运动，关于该环形电流的说法，正确的是( )A．电流大小为v e2πr，电流方向为顺时针B．电流大小为v er，电流方向为顺时针C．电流大小为v e2πr，电流方向为逆时针D．电流大小为v er，电流方向为逆时针5、两位同学在实验室利用如图甲所示的电路测定定值电阻R0、电源的电动势E 和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据．根据数据描绘了如图乙所示的两条U－I直线．则图象中两直线的交点表示的物理意义是()A．滑动变阻器的滑动头P滑到了最右端B．电源的输出功率最大C．定值电阻R0上消耗的功率为1.0 WD．电源的效率达到最大值6、在如图所示的电路中，电源电动势E恒定不变，电源的内阻r不能忽略，若要使得电容器C所带电荷量增加，下列可行的措施是()A．仅换用额定功率更大的灯泡B．仅增大与灯泡串联的电阻RC．仅增大与电容器C串联的电阻R0D．仅减小与电容器C串联的电阻R07、(多选)锂电池因能量高环保无污染而广泛使用在手机等电子产品中。
2021年高考物理第一轮复习第9单元恒定电流作业手册答案
课时作业(二十四)1.D[解析] R=是电阻的定义式,电阻与电压和电流都无关,故A错误;R=ρ是电阻的决定式,即电阻与ρ、l、S都有关,故B错误;电阻率一般与温度有关,金属的电阻率随温度的升高而增大,故C错误;当温度降低到接近绝对零度的某个临界温度时,导体的电阻率突然变为零的现象叫超导现象,故D正确.2.C[解析] 大圆管内径大一倍,即横截面积为原来的4倍,由于水银体积不变,故水银柱长度变为原来的,则电阻变为原来的,因所加电压不变,由欧姆定律知,电流变为原来的16倍,C正确.3.D[解析] 金属材料的电阻率会随温度升高而增大,通电后,随着电压的增大,电流也增大,温度升高,灯丝的电阻增大,其U-I图线上各点与坐标原点连线的斜率也逐渐增大,所以每增加1 V电压而引起的电流变化量是逐渐减小的,故选项A、B、C错误,D正确.4.C[解析] 设a的长度为L,截面积为S,因为R=,而R=ρ,所以==1,即=1,故ρb=2ρa;同理==,即=,故ρa=ρc,则ρb=2ρc,选项A、B、D错误,C正确.5.C[解析] 该水壶可以在220 V及以下的电压下工作,故A错误;正常工作5 min时,消耗的电能为W=Pt=1.5 kW× h=0.125 kW·h,故B错误;由铭牌信息可知,额定功率为1500 W,额定电压为220 V,由P=UI可得正常工作时的电流I===6.8 A,故C正确;金属丝的电阻率随温度的升高而增大,所以用多用电表测量时其电阻值小于正常工作时的电阻,正常工作时的电阻为R===32 Ω,所以用多用电表测量其电阻值小于32 Ω,故D错误.6.A[解析] 电路中的电灯正常发光,所以U L=6 V,电路中的电流为I== A=2 A,则电动机两端的电压U M=E-Ir-U L=22 V,故电动机输出的机械功率P出=P电-P热=U M I-I2R M=36 W.7.D[解析] 电池容量2000 mA·h的单位为电荷量的单位,所以电池容量是指电池储存电荷量的大小,选项A错误.机器人正常工作时的电压为15 V,选项B错误.根据扫地机器人工作时的额定电压为15 V,额定功率为30 W,可知扫地机器人正常工作时的电流为2 A,选项C错误.机器人充满电后一次工作时间最多为t==1 h,选项D正确.8.AD[解析] 电流从导体的横截面流过,由电阻定律得R=ρ=ρ=,可见电阻与边长a无关,选项A 正确;因外电阻相同,故路端电压相等,选项D正确.9.A[解析] 由图像可知,两导线两端的电压之比为3∶1,电流相同,则电阻之比为3∶1,由电阻定律R=ρ得横截面积S=,则横截面积之比=·=×=,A正确.10.D[解析] 设灯泡额定电流为I,两灯泡都正常发光,电流均为额定电流I,甲电路中总电流I甲=2I,乙电路中总电流I乙=I,所以P甲=U甲I甲=8×2I=16I,P乙=U乙I乙=16×I=16I,P甲=P乙,选项A、B错误;R1消耗的功率P1=P甲-2P灯,R2消耗的功率P2=P乙-2P灯,故P1=P2,选项C错误,D正确.11.D[解析] 根据Q=CU0,电容器放出的总电荷量可求;根据I=,变形得Q=It=,Ut为U-t图像与坐标轴所围面积S,S可求,Q=,则R==,定值电阻R的阻值可求;电阻R中有最大电流是在电容器刚开始放电时,所以I max==,电阻R中的最大电流可求;根据题意只知道电源的电动势等于电容器充满电时两板间的电压,也就是刚开始放电时的电压,即E=U0,但电源的内阻无法求出.12.(1)5 A(2)550 W(3)53 kg[解析] (1)由电路中的电压关系可得电阻R两端的电压U R=U-U V=160 V-110 V=50 V,流过电阻R的电流I R== A=5 A,即通过电动机的电流I M=I R=5 A.(2)电动机两端的电压U M=U V=110 V,输入电动机的电功率P电=I M U M=550 W.(3)电动机的发热功率P热=r=20 W,电动机输出的机械功率P出=P电-P热=530 W,又因P出=mgv,所以m==53 kg.课时作业(二十五)1.C[解析] 外电路断开时,路端电压等于电源电动势的大小,选项A错误;电源短路时,路端电压为零,选项B错误;由E=U+Ir可知,路端电压增大时,流过电源的电流一定减小,选项C正确;路端电压增大时,输出电流减小,电源的输出功率P=UI不一定增大,选项D错误.2.BD[解析] 物体质量越小,则连杆P的位置越接近a端,滑动变阻器接入电路的电阻越大,则电路中总电阻越大,电流越小,电流表的示数越小,选项A错误,D正确;同理,物体质量越大,则连杆P的位置越接近b端,滑动变阻器接入电路的电阻越小,则电路中总电阻越小,电流越大,电流表的示数越大,选项B 正确,C错误.3.ABC[解析] 滑片P向右移动时,外电路的电阻R外增大,由闭合电路欧姆定律知,电流I减小,由P总=EI可知,P总减小,故选项A正确;根据η=×100%=×100%可知,η增大,选项B正确;由P损=I2r 可知,P损减小,选项C正确;由P输-R外图像可知,因不知道R外的初始值与r的关系,所以无法判断P输的变化情况,选项D错误.4.AD[解析] 两电流表由相同的表头改装而成,电流表A1的量程大于电流表A2的量程,则电流表A1的内阻小于电流表A2的内阻,两电流表并联在电路中,内阻小的电流表通过的电流大,故电流表A1的读数大于电流表A2的读数,A正确;两个电流表的表头是并联关系,因电压相同,故指针偏转角度相同,B错误;两个电压表串联在电路中,表头是串联关系,因电流相等,故指针偏转角度相同,D正确;两电压表由相同的表头改装而成,电压表V1的量程大于电压表V2的量程,故电压表V1的读数大于电压表V2的读数,C错误.5.BD[解析] 表示电源内阻和R1之和,是不变的,A错误,B正确;电容器带的电荷量Q=CU R1=CIR1,C错误,D正确.6.ACD[解析] 由P E=IE知,电源的总功率与电流成正比,由P r=I2r知,电源内部的发热功率与电流的二次方成正比,A正确;当电流为2 A时,电源的总功率与发热功率都为8 W,则电源的电动势为4 V,内阻为2 Ω,B错误,C正确;当电流为0.5 A时,根据闭合电路欧姆定律可得出外电路的电阻为6 Ω,D正确.7.C[解析] 用强光照射时,R1的电阻减小,则电路的总电阻减小,总电流增大,路端电压U=E-Ir减小,电源提供的总功率P=EI变大,通过R3、R4的电流减小,通过R1、R2的电流增大,R4两端的电压变小,R2两端的电压变大,故B、D错误,C正确;用强光照射时,R1的电阻减小,则R1、R2两端的电压的比值减小,而R3、R4两端的电压的比值不变,故电容器C上极板电势比下极板电势低,电容器C的下极板带正电,故A错误.8.BD[解析] 电容器所在支路是断路,光敏电阻和电阻R3串联,电容器两端的电压等于光敏电阻两端电压,若仅将R2的滑片P向b端移动,则电路总电阻不变,电流不变,路端电压也不变,故电流表和电压表示数不变,A错误;若增大电容器两极板间的距离,根据公式C=可知,电容器电容减小,由于电容器两端的电压不变,根据公式C=可知,电容器所带电荷量减少,B正确;若仅用更强的光照射R1,则R1的电阻减小,电路总电阻减小,电流增大,路端电压减小,故电流表示数增大,电压表示数减小,且R1两端电压减小,根据公式C=可得,Q也减小,C错误;根据闭合电路欧姆定律可知,U变化量的绝对值与I变化量的绝对值的比值表示电源内阻,所以恒定不变,D正确.9.AD[解析] 由功率P=UI可知,小灯泡的额定电流I==0.2 A,由欧姆定律得R L=,小灯泡正常发光时的电阻R L=10 Ω,由闭合电路欧姆定律得I=,解得r=1 Ω,A正确;开关S接2时小灯泡正常发光,说明电路中电流仍为0.2 A,故电动机正常工作时的电压U'=E-IR L-Ir=0.8 V,电动机为非纯电阻用电器,故电动机的内阻小于4 Ω,B、C错误;由P内=I2r,η=×100%,故电源的效率约为93.3%,D 正确.10.B[解析] 由图像可得,电源的电动势E=1.5 V,电源的内阻r=1 Ω,在交点位置,有R+R0==2 Ω,因R0==2 Ω,故R=0,即滑动变阻器的滑片P滑到了最左端,A错误;当电路中外电阻等于内电阻时,电源的输出功率最大,由图像知r=0.5 Ω,R0=2 Ω,则R0>r,改变滑动变阻器时无法达到电路中内、外电阻相等,图中交点处对应的外电阻最接近内电阻,电源的输出功率最大,B正确;图中交点处对应的R0消耗的功率P=IU2=0.5 W,C错误;电源的效率η=,电流越小,则效率越大,图中交点对应着滑动变阻器的滑片P滑到最左端,此时电流最大,电源的效率最小,D错误.11.AC[解析] 电路中滑动变阻器R P、电流表、R1串联,然后三者和灯泡并联,并联后和干路中的R2串联,电容器A板带正电,带电微粒恰好静止,有mg=Eq=q.当P向N端移动时,R P变小,它所在支路的电阻变小,根据并联电路的特点,并联电阻R并变小,所以并联电路两端的电压变小,灯泡L变暗,故C正确;并联电阻R并变小,电路中的外电阻(R外=R并+R2)变小,则电路中的总电流变大,而通过灯炮L的电流变小,由I总=I R1+I L知,I R1变大,电流表示数变大,故B错误;由U=I R1R1知,R1两端的电压变大,由E=知,电容器两极板间的电场强度变大,所以微粒向上运动,故A正确;当滑动变阻器的滑片P在变阻器正中间时,R P=4 Ω,电路中的外电阻R外=+R2=4 Ω=r,此时电源的输出功率最大,当滑片向N端滑动时,滑动变阻器的阻值变小,电源的输出功率变小,故D错误.12.B[解析] 因为图甲中电路是纯电阻电路,当外电阻与电源内阻相等时,电源的输出功率最大,所以R1接入电路中的阻值为R1=r-R0=2 Ω,而图乙中电路是含电动机的非纯电阻电路,欧姆定律不适用,电源的输出功率P=IU=I(E-Ir)=I(12-3I)=-3I2+12I=-3(I2-4I)=-3(I-2)2+12,所以当I=2 A时,电源的输出功率P 有最大值,此时电动机的输出功率为P0=2 W,发热功率为P热=I2R M=4 W,所以电动机的输入功率为P入=P0+P热=6 W,电动机两端的电压为U M==3 V,变阻器R2两端的电压为U2=E-Ir-U M=3 V,所以R2接入电路中的阻值为R2==1.5 Ω,B正确.专题训练(六)1.1.4451.020 0[解析] 20分度的游标卡尺的精确度是0.05 mm,游标卡尺的主尺读数为14 mm,游标尺读数为9×0.05 mm=0.45 mm,所以最终读数为14 mm+0.45 mm=14.45 mm=1.445 cm.螺旋测微器的固定刻度读数为10 mm,可动刻度读数为20.0×0.01 mm=0.200 mm,所以最终读数为10 mm+0.200 mm=10.200mm=1.020 0 cm.2.1.15(1.14~1.16均可)5.7(5.6~5.9均可)84 580.2[解析] 0~3 V量程最小刻度是0.1 V,要向下估读一位,读数为1.15 V.0~15 V量程最小刻度为0.5 V,只要求读到0.1 V这一位,所以读数为5.7 V.图乙中的电阻箱有6个旋钮,每个旋钮上方都标有倍率,将每个旋钮上指针所指的数值(都为整数)乘各自的倍率,从最高位依次往下读,即可得到电阻箱的读数为84 580.2 Ω.3.(1)如图甲所示2.4×103(2)如图乙所示甲乙[解析] (1)图线如图所示,R x==2.4×103Ω.(2)因满足>,故采用电流表内接法.4.(1)B C(2)①电流表采用了外接法②滑动变阻器采用了限流式接法[解析] (1)直流电源的电动势为20 V,为了提高读数准确度,电压表应该选C,因此待测电阻两端的电压不超过15 V,则通过的电流不超过I===600 μA,电流表应该选B.(2)为了减小误差,电流表应采用内接法,因为滑动变阻器的阻值远小于待测电阻的阻值,采用限流接法时限流效果不明显,所以滑动变阻器应该采用分压接法接入电路.5.(1)如图甲所示甲乙(2)“×”(3)如图乙所示1.2(1.1~1.3均可)或1.6(1.5~1.7均可)[解析] (1)图像中电压、电流数据从零开始,可知滑动变阻器采用分压式接法;电源电压为3 V,则电压表选择量程0~3 V;铅笔芯电阻较小,则电流表采用外接法.(2)由于外接法中电压表分流,测得的电阻比内接法测得的要小,故电流表外接法得到的数据点是用“×”表示的.(3)用“×”数据点连直线,斜率为铅笔芯的电阻,则R=1.2 Ω,而用“○”数据点连直线,同理得R=1.6 Ω.6.(1)如图所示(2)①R0的阻值电压表V0②R的阻值电压表V0的示数仍为U③平均值(3)由于电阻箱的阻值不具有连续性,可能导致电阻箱的阻值与待测电压表的内阻之间存在着一定的误差(或电流通过电阻发热,导致电阻阻值发生变化;或电源连续使用较长时间,导致电动势降低,内阻增大等)[解析] (1)根据电路图连接的实物图如图所示.(2)①将S拨向接点1,接通S1,调节R0的阻值,使待测电压表指针偏转到适当位置,记下此时电压表V0的读数U;②然后将S拨向接点2,保持R0不变,调节电阻箱R的阻值,使标准电压表V0的示数仍为U,记下此时R的读数;③多次重复上述过程,计算R读数的平均值,即为待测电压表内阻的测量值.(3)实验测得电压表的内阻值可能与真实值之间存在误差,除偶然因素外,还可能有:由于电阻箱的阻值不具有连续性,可能导致电阻箱的阻值与待测电压表的内阻之间存在着一定的误差;电流通过电阻发热,导致电阻阻值发生变化;电源连续使用较长时间,导致电动势降低,内阻增大等.7.(1)6.0(2)B E⑦(3)4∶1或1∶4[解析] (1)由表盘读出示数为6.0,而挡位选择“×1”挡,故电阻的大小为R x=6.0×1 Ω=6.0 Ω.(2)(i)根据欧姆定律,测量电路最大电流约为 A=0.5 A,故电流表应选B.(ii)要求滑动变阻器采用分压式连接,则滑动变阻器允许的最大电流要超过0.5 A,故滑动变阻器应选E. (iii)因为电流表内阻可以不计,故测量电路中电流表应采用内接法,⑦处连接不妥.(3)滑动变阻器两部分并联连入电路,设滑动变阻器连入电路的等效电阻为R,由闭合电路欧姆定律得E=U+I(r+R),由并联电路的电阻关系得R=,又知R ca+R cb=10 Ω,联立解得R ca=2 Ω,R cb=8 Ω或R ca=8 Ω,R cb=2 Ω,故R ca∶R cb=1∶4或R ca∶R cb=4∶1.。
2021年高考物理一轮复习第九单元恒定电流单元A卷
2021年高考物理一轮复习第九单元恒定电流单元A 卷 注意事项：1．答题前，先将自己的姓名、准考证号填写在试题卷和答题卡上，并将准考证号条形码粘贴在答题卡上的指定位置。
2．选择题的作答：每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑，写在试题卷、草稿纸和答题卡上的非答题区域均无效。
3．非选择题的作答：用签字笔直截了当答在答题卡上对应的答题区域内。
写在试题卷、草稿纸和答题卡上的非答题区域均无效。
4．考试终止后，请将本试题卷和答题卡一并上交。
一、 (本题共10小题，每小题6分，在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分)1．下列关于电流的说法中正确的是( )A. 导体棒中电子运动的速率越大，电流越大B. 单位时刻内通过导体横载面的电荷量越多，导体中的电流越大C. 因为电流既有大小也有方向，因此是矢量D. 导体中通过一定的电荷量所用的时刻越短，电子速度越大，电流就越大2．一根粗细平均的导线，两端加上电压U 时，通过导线中的电流强度为I ，导线中自由电子定向移动的平均速度为v 。
若导线平均拉长，使其半径变为原先的12，再给它两端加上电压U ，则( )A. 通过导线的电流为4IB. 通过导线的电流为6I C. 自由电子定向移动的平均速率为4v D. 自由电子定向移动的平均速率为6v 3．如图所示，A 、B 是两块水平放置的平行金属板，一带电小球垂直于电场线方向射入板间，小球将向A 极板偏转，为了使小球沿射入方向做直线运动，可采纳的方法是( )A. 将带正电的小球改为带负电B. 将变阻器滑片P 适当向左滑动C. 适当增大小球所带电量D. 将极板间距适当增大4．如图所示，把四个相同的灯泡接成甲、乙两种电路后，灯泡都正常发光，且两个电路的总功率相等，则这两个电路中的U 甲、U 乙及R 甲、R 乙之间的关系正确的是( )A．U甲＝2U乙 B．U甲＝U乙 C．R甲＝2R乙 D．R甲＝R乙5．如图是某温度检测和光电操纵加热装置的原理图，R T为热敏电阻(温度升高，阻值减小)，用来探测加热电阻丝R的温度；R G为光敏电阻(光照强度增大，阻值减小)，接收小灯泡L的光照。
(2021年整理)高中物理恒定电流(精心制作高考题)
(完整版)高中物理恒定电流(精心制作高考题)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)高中物理恒定电流(精心制作高考题)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)高中物理恒定电流(精心制作高考题)的全部内容。
（完整版）高中物理恒定电流(精心制作高考题)编辑整理：张嬗雒老师尊敬的读者朋友们:这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是我们任然希望 (完整版)高中物理恒定电流(精心制作高考题）这篇文档能够给您的工作和学习带来便利.同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力.本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为 <（完整版)高中物理恒定电流（精心制作高考题）〉这篇文档的全部内容。
恒定电流提高篇1.如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是A ．路端电压变小B ．电流表的示数变大C ．电源内阻消耗的功率变小D ．电路的总电阻变大2.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。
在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为a η、b η。
由图可知a η、b η的值分别为A 、34、14B 、13、23C 、12、12D 、23、133.在右图的闭合电路中，当滑片P 向右移动时，两电表读数的变化是 （A ）错误!变大， 错误!变大 （B ）错误!变小，错误!变大（C ）错误!变大, 错误!变小 （D ）错误!变小，错误!变小4。
2021届课标版高考物理一轮复习训练：专题九 恒定电流
专题九恒定电流一、选择题(共5小题,30分)1.如图所示,R1、R2、R3为三个阻值相同的电阻,平行板电容器的电容为C,电源的电动势为E,内阻不计.开始时,开关S断开,电容器所带电荷量为Q1.现将开关S闭合,稳定后电容器所带电荷量为Q2,则Q1Q2的值为()A.32B.34C.23D.432.在如图甲所示的电路中,电源电动势为3.0 V,内阻不计,L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示,当开关S闭合后()A.通过L1的电流为通过L2的电流的2倍B.L1的电阻为7.5 ΩC.L1消耗的电功率为0.75 WD.L2消耗的电功率为0.375 W3.如图所示为多用电表欧姆挡的原理图,表头内阻为R g,调零电阻为R0,电池的电动势为E,内阻为r,则下列说法错误的是()A.它是根据闭合电路欧姆定律制成的B.接表内电池负极的应是红表笔C.欧姆挡对应的“∞”刻度一般在刻度盘的右端D.调零后刻度盘的中央刻度值是r+R g+R04.如图所示,电源电动势为E,内阻为r.开关S闭合后,将滑动变阻器的滑片向下滑动,理想电压表V1、V2的示数分别为U1、U2,示数变化量的绝对值分别为ΔU1、ΔU2,理想电流表A1、A2的示数分别为I1、I2,示数变化量的绝对值为ΔI1、ΔI2,则下列说法正确的是()A.电流表A 2示数I2减小B.电压表V2示数U2增大C.ΔU1小于ΔU2D.U2I1和ΔU2ΔI1都变小5.某同学测电阻的实物图如图所示,电压表V、电流表A均为理想电表,滑动变阻器R的最大阻值为20 Ω,电源电动势E=3 V,内阻r=1 Ω,定值电阻阻值R1=4 Ω.现将开关闭合,在滑动变阻器的滑片从左端滑到右端的过程中,下列说法正确的是()A.电路中电流逐渐减小B.滑动变阻器消耗的最大功率为0.45 WC.当滑动变阻器接入电路的有效电阻为1 Ω时,R1消耗的功率最大D.当滑动变阻器接入电路的有效电阻为0时,电源的效率最大二、非选择题(共7小题,60分)6.[新情境,8分]充电宝是给手机及时充电的一种重要工具.可将充电宝视为跟蓄电池和干电池一样的可移动直流电源.一同学想测量某充电宝在充满电后的电动势(约5 V)和内阻,实验室还提供了如下器材:A.量程是3 A,内阻约为0.2 Ω的电流表;B.量程是6 V,内阻约为6 kΩ的电压表;C.量程是15 V,内阻约为30 kΩ的电压表;D.阻值为0~1 kΩ,额定电流为0.5 A的滑动变阻器;E.阻值为0~10 Ω,额定电流为3 A的滑动变阻器;F.阻值为2.5 Ω的定值电阻;G.阻值为20 Ω的定值电阻;H.开关S一个,导线若干.(1)实验中滑动变阻器应选用.(选填相应器材前的字母)(2)根据所给器材,该同学设计了如图甲所示的电路,其中R0应选择(选填相应器材前的字母),它在电路中的作用是.(3)该同学记录的8组数据如表中所示,请在图乙的坐标纸上画出该充电宝的U-I图线.由图线可知该充电宝的电动势E=V,内阻r=Ω.(保留到小数点后2位)次数12345678电流I/A0.170.310.660.931.181.371.631.89电压U/V5.055.035.004.974.944.924.894.867.[2020福建五校第二次联考,8分]某物理兴趣小组欲用图示电路将电流表改装成欧姆表,使欧姆表的中央刻度为15,倍率为“×1”.实验室提供的器材有:A.一节1.5 V干电池E(内阻不计);B.电流表(量程0~100 mA,内阻为2.5 Ω);C.电流表(量程0~0.6 A,内阻为0.2 Ω);D.滑动变阻器R1(0~30 Ω);E.滑动变阻器R2(0~3 kΩ);F.一对表笔及导线若干.(1)图中a为(填“红”或“黑”)表笔.(2)电流表应选用(填“B”或“C”),滑动变阻器应选用(填“D”或“E”).(3)在正确选用器材的情况下,正确连接好实验电路,并正确操作,若电流表满偏电流为I g,则电阻I g处应标上“”(填写具体数值).刻度盘上原148.[2020河北唐山高三摸底,8分]为了测量长为1.0 m的均匀材料制成的金属圆柱的电阻率,实验室能够提供的实验器材有:电源E(电动势为12 V,内阻约为10 Ω);螺旋测微器和多用电表;电压表V(量程为0~15 V,内阻约为5 kΩ);电流表mA(量程为0~50 mA,内阻约为100 Ω);滑动变阻器R(阻值为0~20 Ω);待测金属圆柱体;开关及导线若干.图甲图乙(1)用螺旋测微器测量圆柱直径,其示数如图甲所示,则该圆柱直径的测量值d=mm.(2)用多用电表欧姆挡的“×10”挡粗测圆柱体的电阻值时,表盘上指针如图乙所示,则圆柱体的电阻约为Ω.(3)为了获得多组数据,尽量精确测量其电阻值,请在实物图中完成实验电路.图丙图丁(4)电路正确连接后,滑片置于最(填“左”或“右”)端,闭合开关,通过调节滑片位置,得到如表中所示的多组U、I数据,请在图丁的坐标纸中作出U-I关系图线.U/V2.03.04.05.06.07.0I/mA10.916.421.927.332.838.3(5)由图丁可得电阻值为Ω,由以上数据可得待测材料的电阻率.(结果保留3位有效数字)9.[8分]发光二极管(LED)是由镓(Ga)、砷(As)与磷(P)等的化合物制成的一种能够发光的半导体电子元件,通常用在电路及仪器中作为指示灯,或组成文字或数字显示,其显著的特点就是具有单向导电性.某物理小组欲研究测量发光二极管正向伏安特性,设计了如图甲、乙、丙所示的三种电路,小组最终选择了图丙.操作步骤如下:a.根据电路图丙连接电路;b.闭合开关S1,调节各可变电阻,使得开关S2由断开到闭合时,灵敏电流表G指针无偏转,并记录此时电压表V的示数U和电流表A的示数I;c.调节可变电阻,重复步骤b,读出多组不同的U值和I值,记录数据;d.根据数据在坐标纸上描绘出二极管正向伏安特性曲线如图丁所示.图丁根据以上内容,回答下列问题.(1)从设计原理上讲,对于图甲和图乙的误差分析,下列说法正确的是.A.图甲误差的来源在于电流表的分压作用,图乙的误差来源在于电流表的分压作用B.图甲误差的来源在于电流表的分压作用,图乙的误差来源在于电压表的分流作用C.图甲误差的来源在于电压表的分流作用,图乙的误差来源在于电流表的分压作用D.图甲误差的来源在于电压表的分流作用,图乙的误差来源在于电压表的分流作用(2)从描绘的图线来看,当发光二极管导通时,发光二极管的电阻随着U的增大而迅速(选填“增大”或“减小”).(3)从设计原理上讲,图丙电路中的二极管电阻测量值真实值(选填“大于”“等于”或“小于”).(4)若该型号发光二极管的最佳工作电压为2.5 V,现用电动势为5 V、内阻为2.0Ω的电源供电,则需要在电路中串联一个电阻R才能使其处于最佳工作状态,请根据所画出的该型号二极管的伏安特性曲线进行分析,串联的电阻R的阻值为Ω(结果保留3位有效数字).10.[8分]某研究性学习小组为了测一未知电阻R x的阻值,先用多用电表欧姆挡粗略测得其电阻大约为10 Ω,然后在实验室中选择了如下器材用伏安法测量该电阻的阻值.图甲图乙电源(电动势为3 V,内阻不计);电流表(量程0~300 mA,内阻R A约为0.5 Ω);电压表(量程0~3 V,内阻R V约为2 kΩ);滑动变阻器(最大阻值为30 Ω);开关一个、导线若干.(1)按照实验要求在图甲中将实物图连接起来.(2)若已按实验要求接线,闭合开关后移动滑动变阻器的滑片,电压表的示数始终约为3 V,电流表的示数始终接近0.写出产生这种现象的一种原因:.(3)由于系统误差,用图甲所示电路求出的电阻测量值真实值(选填“大于”或“小于”).(4)为了消除伏安法测电阻时电路引起的系统误差,该小组寻找另一未知电阻和单刀双掷开关,设计了另一种电路,电路的原理图如图乙所示.该学习小组在测量过程中得到以下数据:单刀双掷开关接位置1时,电流表示数为I1,电压表示数为U1;单刀双掷开关接位置2时,电流表示数为I2,电压表示数为U2,滑动变阻器滑片位置始终不变,用以上数据表示待测电阻R x的表达式为R x=.11.[2020陕西百校第一次联考,10分]某同学欲将一阻值为27 Ω的电阻R与一微安表(量程为250 μA)连接而改装为大量程的毫安表,因不知改装后的毫安表的量程,他利用一标准毫安表,根据图甲所示电路对改装后的电表进行检测(虚线框内是改装后的电表).(1)根据图甲和题中所给条件,完成图乙中的实物连接.(2)闭合开关S,当标准毫安表的示数为6.48 mA时,微安表的指针位置如图丙所示,请回答下列问题:①图丙中该微安表的示数为μA;②可以推测出改装后的毫安表的量程为(填正确答案标号);A.12 mAB.9 mAC.8 mAD.6 mA③可以推测出该微安表的内阻为Ω.12.[2020吉林长春监测,10分]某同学设想利用如图甲所示的实验电路,测量未知电阻R x的阻值、电流表A的内阻和电源(内阻忽略不计)的电动势,实验过程中电流表的读数始终符合实验要求.(1)为了测量未知电阻R x的阻值,他在闭合开关之前应该将两个电阻箱的阻值调至(填“最大”或“最小”),然后闭合开关K1,将K2拨至1位置,调节R2,稳定后电流表A读数为I0;接着将开关K2拨至2位置,保持R2不变,调节R1,当R1=34.2 Ω时,电流表A读数仍为I0,则该未知电阻的阻值R x=Ω.图甲图乙(2)为了测量电流表A的内阻R A和电源的电动势E,他将R1的阻值调到某一值,将R2的阻值调到最大,将开关K2拨至2位置,闭合开关K1;然后多次调节R2,并在表格中记录下了各次R2的阻值和对应电流表A的读数I;最后根据记录的数据,画出如图乙所示的图象,根据你所学的知识和题中所给字母写出该图象对应的函数表达式:;已知R1=1.5 Ω,利用图象中的数据可求得,电流表A的内阻R A=Ω,电源的电动势E=V.1.B由串并联电路的特点可知,电容器与电阻R1并联,当开关S断开时,电阻R1、R2串联,设电阻R1、R2、R3的阻值均为R,电容器两端的电压为U1,则有U1=E2R ×R=12E,故Q1=CU1=12CE;开关S闭合后,电路中的总电阻为R总=32R,设此时电容器两端的电压为U2,则U2=E32R×R=23E,故Q2=CU2=23CE,所以Q1Q2=12CE23CE=34,故选项B正确.2.C因电源内阻不计,且灯泡规格相同,所以S闭合后L1两端电压U1=3.0 V,L2、L3两端电压U2=U3=1.5 V,在I-U图象中,可以读出相应的电流I1=0.25 A,I2=I3=0.20 A,故选项A错误.由R=UI 知,此时R1=12 Ω,故选项B错误.由P=UI知此时P1=0.75 W,P2=0.3 W,故选项C正确,D错误.3.C多用电表是根据闭合电路的欧姆定律制成的,A说法正确;电流从黑表笔流出,红表笔流入,B说法正确;欧姆挡对应的“∞”刻度在刻度盘的左端,C说法错误;当多用电表指针指在中央位置时,I g2=ER g+R0+r+R x,I g=ER g+r+R0,所以R x=R g+R0+r,即中央刻度值为r+R g+R0,D说法正确,故应选C.4.C当滑片向下滑动时,滑动变阻器R接入电路中的阻值变小,并联电阻变小,则电路中总电阻变小,总电流变大(I1变大),由U2=E-I1(r+R1)知并联部分电压变小(U2变小),流过电阻R2的电流变小,结合总电流I1变大可知,流过滑动变阻器的电流变大(I2变大),选项A、B错误;ΔU1=ΔI1R1,而ΔU2=ΔI1(r+R1),所以ΔU2>ΔU1,选项C正确;当滑动变阻器R接入电路中的阻值变小时,U2I1变小,而由前面分析有ΔU2ΔI1=r+R1,所以ΔU2ΔI1不变,选项D错误.5.B根据题图可知,电路图如图所示,滑动变阻器的滑片从左端滑到右端的过程中,滑动变阻器接入电路中的有效电阻先增大后减小,电路中电流先减小后增大,A错误;滑动变阻器的滑片从左端滑到右端的过程中,其接入电路中的有效阻值范围是0~5 Ω,把R1视为电源内阻的一部分,则当滑动变阻器接入电路中的有效电阻R'=R1+r=5 Ω时,滑动变阻器消耗的功率最大,最大值P max=I2R'=(E2R')2R'=E24R'=324×5W=0.45 W,B正确;要使R1消耗的功率最大,则需要使通过R1的电流最大,此时滑动变阻器接入电路中的有效电阻应最小,即为0时,R1消耗的功率最大,C错误;电源的效率η=IUIE ×100%=I(R1+R″)I(R1+R″+r)×100%=11+rR″+R1×100%,显然当R″最大时,电源的效率最大,即当滑动变阻器接入电路中的有效电阻R″=5 Ω时,电源的效率最大,D错误.6.(1)E(1分)(2)F(1分)防止滑动变阻器调节过度导致电流表损坏,同时方便测量(2分)(3)如图所示(2分)5.07(1分)0.11(1分)解析:(1)滑动变阻器R用于改变电路中的电流,依照安全性和方便性原则应选E;(2)R0作为保护电阻,除了防止滑动变阻器调节过度导致电流表损坏外,还要方便测量,因此不能选G,只能选F;(3)由E=U+Ir可知,充电宝的电动势为E=5.07 V,U-I图线的斜率大小即为充电宝的内阻大小,则内阻为r=0.11 Ω.7.(1)红(1分)(2)B(2分)D(2分)(3)45(3分)解析:(1)根据“红进黑出”可知题图中a为红表笔.(2)将电流表改装成中央刻度为15,倍率为“×1”的欧姆表,即欧姆表的内电阻为15 Ω,通过的电流最大值为I g=1.5V15Ω=0.1 A,所以应该选择量程为0~100 mA的电流表,即选择B;为方便测量,滑动变阻器应该选择阻值范围为0~30 Ω的D.(3)由闭合电路欧姆定律有14I g=ER x+R内,又R内=15 Ω,解得R x=45 Ω,即原14I g处应该标上45.8.(1)3.908 (3.907~3.909均可)(1分)(2)175(172~178均可)(1分) (3)如图1所示(2分)(4)右(1分)如图2所示(2分)(5)183(181~185均可)(1分)图1图2解析:(1)固定刻度读数为3.5 mm,可动刻度读数为40.8×0.01 mm=0.408 mm,两者相加得3.908 mm.(2)刻度盘读数约为17.5,再乘以倍率10,即电阻约为175 Ω.(3)待测电阻的阻值与电压表的内阻差别较大,应采用电流表外接法,实物连线如答图1所示.(4)滑动变阻器的滑片应调到最右端使待测电阻支路的电压为零,电压从零开始变化以防止烧毁电表,根据表中数据描点连线作图.(5)求得U-I图线的斜率等于待测电阻的阻值,约为183 Ω.9.(1)C(1分)(2)减小(2分)(3)等于(2分)(4)112(110~114均可)(3分)解析:(1)由图示电路图可知,题图甲采用电流表外接法,题图乙采用电流表内接法,题图甲误差的来源在于电压表的分流作用,题图乙的误差来源在于电流表的分压作用,故选项C正确.(2)通过发光二极管的电流随电压增大而增大,由题图丁可知,发光二极管的正向电阻随电压增大而减小.(3)由题图丙所示电路图可知,电路避免了电表内阻对实验的影响,发光二极管电阻测量值等于真实值.(4)根据I-U图线,当发光二极管的工作电压为2.5 V时,工作电流约为22 mA,则串联电阻和电源内阻上分到的电压应为2.5 V,故应串联的电阻R的阻值为2.52.2×10-2Ω-2.0 Ω≈112 Ω.10.(1)如图所示(3分)(2)待测电阻断路(2分)(3)小于(1分) (4)U2I2-U1I1(2分)解析:(1)由于R VR x >R xR A,则电流表用外接法,滑动变阻器阻值约为待测电阻的3倍,用限流接法.(2)闭合开关后,移动滑动变阻器的滑片,电压表的示数始终约为3 V,电流表的示数始终接近0,产生这种现象的原因可能是待测电阻断路,由于电压表内阻非常大,导致电流表电流接近零,电压表示数是电源电压.(3)使用电流表外接法时,电流表测量的是干路电流,由于电压表的分流作用,导致电阻测量值小于真实值.(4)单刀双掷开关接位置1时,电流表示数为I1,电压表示数为U1,根据欧姆定律有R+R A=U1I1,单刀双掷开关接位置2时,电流表读数为I2,电压表示数为U2,R x+R+R A=U2I2,解得R x=U2I2-U1 I1 .11.(1)如图所示(3分)(2)①180(2分)②B(2分)③945(3分)解析:(1)微安表改装为大量程的毫安表时,微安表应与定值电阻R并联,实物连接如答图所示.(2)①题图丙中微安表的示数为180 μA.②设微安表的内阻为r,通过标准毫安表的电流为I时,通过微安表的电流为I',则有I·RrR+r =I'r,解得I'=RIR+r,即I'与I成正比,故I max6.48mA=250180,解得改装后的毫安表的量程I max=9 mA,选项B正确.③由I'=RIR+r 可得r=(II'-1)R=(6.48×103180-1)×27 Ω=945 Ω.12.(1)最大(2分)34.2(2分)(2)1I =1ER2+R1+R AE(2分)0.5(2分)4(2分)解析:(1)在闭合开关之前,为保护电源和电路中的电表,两个电阻箱的电阻都应该调至最大.闭合开关K1,将K2拨至1位置,调节R2,稳定后电流表读数为I0;将K2拨至2位置,保持R2阻值不变,调节R1,当R1=34.2 Ω时,电流表读数仍为I0,说明此时两次电路中电阻相等,即未知电阻的阻值R x=R1=34.2 Ω.(2)将K2拨至2位置,闭合开关K1,由闭合电路欧姆定律有E=I(R1+R2+R A),对照题图乙,可变形为1I =1ER2+R A+R1E.由图线斜率k=1E=1.0-0.52.0V-1,可得电动势E=4 V;由图线在纵轴上的截距R A+R1E=0.5 A-1,又R1=1.5 Ω,可解得电流表A的内阻R A=0.5 Ω.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021届课标版高考物理一轮复习专题训练
专题九恒定电流
一、选择题(共5小题,30分)
1.如图所示,R1、R2、R3为三个阻值相同的电阻,平行板电容器的电容为C,电源的电动势
为E,内阻不计.开始时,开关S断开,电容器所带电荷量为Q1.现将开关S闭合,稳定后电容
器所带电荷量为Q2,则的值为()
A. B. C. D.
2.在如图甲所示的电路中,电源电动势为
3.0 V,内阻不计,L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示,当开关S闭合后()
A.通过L1的电流为通过L2的电流的2倍
B.L1的电阻为7.5 Ω
C.L1消耗的电功率为0.75 W
D.L2消耗的电功率为0.375 W
3.如图所示为多用电表欧姆挡的原理图,表头内阻为R g,调零电阻为R0,电池的电动势为E,内
阻为r,则下列说法错误的是()
A.它是根据闭合电路欧姆定律制成的
B.接表内电池负极的应是红表笔
C.欧姆挡对应的“∞”刻度一般在刻度盘的右端
D.调零后刻度盘的中央刻度值是r+R g+R0
4.如图所示,电源电动势为E,内阻为r.开关S闭合后,将滑动变阻器的滑片向下滑动,理想电压表V1、V2的示数分别为U1、U2,示数变化量的绝对值分别为ΔU1、ΔU2,理想电流表A1、A2的示。
