计算冷却水的体积流量 q v
• 设冷却水道入水口的水温为θ2=22°C,出水口的水温θ1=25°C， 根据公式1（p283）得：
• q v =GΔi/(60ρC(θ1-θ2)
=0.965×2.9/(60×1000×4.187×(2522)m3/min=0.005m3/min
• 模具温度应均衡，不应局 部过热或过冷
温度控制方式
• 一般通过调节传热介质的 温度，增设隔热板，加热 棒的方44/4/4/9/9
•5
2 冷却系统设计原则
• 冷却水道的孔壁至型腔表面距离尽可能相等，一般取 15~25mm.
• 冷却水道数量尽可能多，而且便于加工。我们选取的水道 直径Ф8.0，两平行水道间距30mm.
2•2002244/4/4/9/9
•8
• 查相关资料，PC模 温应控制在 80ºC~120ºC 之间， 因此管道中需通入 热水，热油等介质。
2•2002244/4/4/9/9
•9
设：单位时间内注入模具中的塑料熔体的总质量 G
• 塑件的体积 V= 9.13972 cm3
• 塑件的质量 m=Vρ=9.13972cm3×1.2g/cm3=10.96766g=0.01096766kg
• 浇注部分由于经常接触注射机喷嘴，而熔料首先从浇口注 入，所以浇口部位是模具上温度最高的部位，为了达到模 温均衡，冷却水道应首先通过浇口部位，冷却水道应从模 温高的区域向模温低的区域流动。
2•2002244/4/4/9/9
•6
• 冷却系统应防止漏水，因此当冷却水道必须通过模板接缝 部位时应设置良好的密封措施。
• 查表得，当塑件壁厚为3mm时，得t冷=25.5s。
注塑模具设计第8讲 实例3-2D-08 冷却系统的设计
1
九、冷却系统的设计
1. 冷却系统在定模视图中的绘制
注塑模具设计实例教程
根据冷却水道的设计原则，首先绘制冷却水道的中心线，然后借助【燕秀工具 箱】的【水路】功能绘制水路，注意设置“水路编号”。 冷却系统在定模视图中的有关尺寸和绘制结果如图3-1-44所示，绘图时要注意 按命令行中的提示进行操作。 2. 冷却系统在动模视图中的绘制 动模视图中的冷却水道可将定模视图中的冷却水道镜像得到，注意将“水路编 号”修改为“IN2、OUT2”，此处不另插图。 3. 冷却系统在正剖视图中的绘制 为了在正剖视图中更好的表达冷却系统，正剖视图中的导柱移出表达， 如图3-1-45所示。 根据冷却水道的设计原则，首先绘制冷却水道的中心线，注意正剖视图 中的冷却水道位置要与定、动模视图对应，然后借助【燕秀工具箱】的 【水路】功能绘制水路，如图3-1-46所示。 2
实例三 玩具面壳注塑模具2D设计
复习：型腔、型芯其他结构的设计
注塑模具设计实例教程
检查上次布置作业的完成情况
新课：

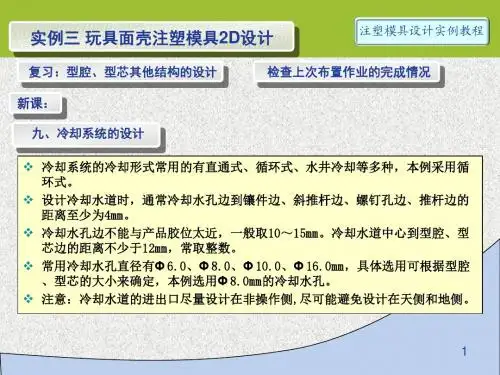

九、冷却系统的设计 冷却系统的冷却形式常用的有直通式、循环式、水井冷却等多种，本例采用循 环式。 设计冷却水道时，通常冷却水孔边到镶件边、斜推杆边、螺钉孔边、推杆边的 距离至少为4mm。 冷却水孔边不能与产品胶位太近，一般取10～15mm。冷却水道中心到型腔、型 芯边的距离不少于12mm，常取整数。 常用冷却水孔直径有Φ 6.0、Φ 8.0、Φ 10.0、Φ 16.0mm，具体选用可根据型腔 、型芯的大小来确定，本例选用Φ 8.0mm的冷却水孔。 注意：冷却水道的进出口尽量设计在非操作侧,尽可能避免设计在天侧和地侧。
