篮球场金卤灯照明方案

室外篮球场照明灯光设计方案

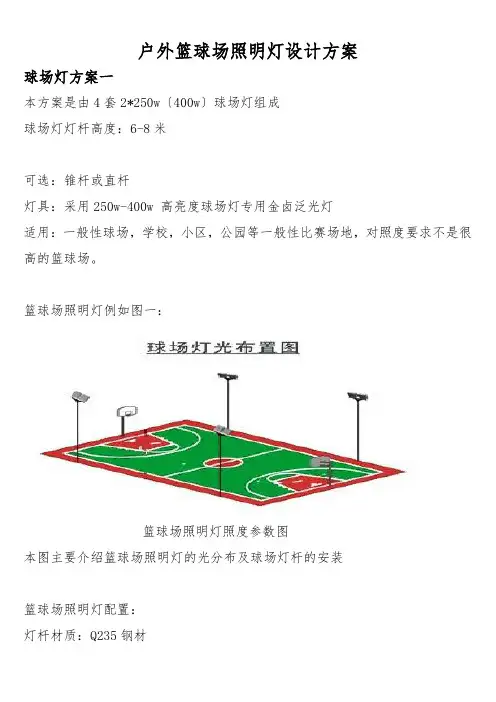

户外篮球场照明灯设计方案球场灯方案一本方案是由4套2*250w〔400w〕球场灯组成球场灯灯杆高度：6-8米可选：锥杆或直杆灯具：采用250w-400w 高亮度球场灯专用金卤泛光灯适用：一般性球场，学校，小区，公园等一般性比赛场地，对照度要求不是很高的篮球场。

篮球场照明灯例如图一：篮球场照明灯照度参数图本图主要介绍篮球场照明灯的光分布及球场灯杆的安装篮球场照明灯配置：灯杆材质：Q235钢材灯杆高度：6米灯具功率：2*250w灯杆壁厚：3mm灯具防护等级：IP65一套灯具包含：地脚笼、六米灯杆、2*250w金卤泛光灯灯具例如图：本方案灯具采用金属卤化物泛光灯灯具性能说明：灯壳为铝材压铸成型，透光件为钢化玻璃，防护灯具为IP65〔全方位喷水而不进水〕金卤灯的光效及穿透力强，照射距离远，配光均匀，是篮球场照明的最正确选择。

功率：250w/400w光源：金卤灯电器品牌：上海亚明球场灯方案二本方案由六套2*250w〔400w〕球场灯组成灯杆高度：6-10米可选：锥杆或直杆灯具：采用250w-400w 高亮度球场灯专用金卤泛光灯适用：标准型比赛球场，收费性球场，专业性比赛球场等。

特点对照度要求较高，平均照度在500LX以上。

篮球场照明灯例如图二：球场灯方案三：本方案是由8套1*400w球场灯组成球场灯灯杆高度：6-8米可选：锥杆或直杆灯具：采用400w 高亮度球场灯专用金卤泛光灯适用：本方案适用与专业性较强的篮球场照明，对照度要求较高，场地灯光分布较均匀。

符合正规比赛的要求，场地平均照度在550LX以上。

例如图三：实景图片：球场灯具图片：灯具说明：外壳采用优质铝材压铸成型透光件为钢化玻璃适用光源：400W或1000W金属卤化物灯紧扣件为不锈钢防护等级:IP65该方案亦可适用：网球场、户外羽毛球场、门球场等篮球场照明灯具工程案例实景：相连篮球场可以用这种类型的四头球场灯，可降低成本。

安装施工注意事项：球场灯基础的尺寸为：200 X 200 X 650mm1、挖基础坑时需要挖：500 X 500mm〔宽〕 X 800mm〔深〕左右大小的坑2、灌水泥时要把带螺杆部分露出来50mm，并且把有螺纹部分用胶布包起来，防止螺纹沾到水泥3、安装好后需要做相关的线路的检测。

球场照明施工方案

球场照明施工方案1. 引言球场照明施工方案是为了确保球场比赛和训练期间的良好视觉效果，提高比赛质量和观赏性而制定的方案。

本文将详细介绍球场照明施工方案的设计要求、材料选择、施工步骤等。

2. 设计要求球场照明施工方案的设计要求如下：•照明效果良好：保证球场各个角落的照明效果均匀，避免产生阴影和闪烁。

•能效高：使用节能的灯具和照明系统，减少能源消耗。

•可调节性强：能够根据比赛需求，调节照明亮度和颜色温度。

•可靠性高：保证照明系统的长期稳定运行，减少维修和更换成本。

3. 材料选择3.1 灯具在球场照明施工中，常用的灯具有金卤灯、LED灯和荧光灯等。

根据设计要求和实际情况，我们选择LED灯作为球场照明的主要灯具。

LED灯具具有耐用、可调节、高效节能等优点。

与传统灯具相比，LED灯具的寿命更长，功率消耗更低。

此外，LED灯具的色温可调节，可以根据比赛需求调节照明的色彩效果。

3.2 照明系统球场照明系统需要与灯具配合，实现照明控制、亮度调节和色温调节等功能。

常用的照明系统有DMX控制系统和智能照明系统。

DMX控制系统是一种可编程的照明控制系统，通过控制器和调光器将照明设备连接起来，实现照明效果的控制。

智能照明系统使用传感器和调光器，能够自动感知周围环境，并根据需要调整照明效果，具有自动化程度高的特点。

根据球场的需求和预算情况，我们选择DMX控制系统作为球场照明施工的主要照明系统。

4. 施工步骤4.1 规划和设计在球场照明施工前，需要进行规划和设计，包括测量球场的尺寸和形状，确定照明设备的安装位置和数量，制定灯具的照明布局和亮度要求等。

4.2 安装灯具和照明系统根据设计方案，安装LED灯具和DMX控制系统。

灯具的安装需要考虑安全和美观，确保灯具位置合理，不影响比赛和观看。

4.3 连接电源和控制器将灯具连接到电源和DMX控制器，确保灯具能够正常运行和接受控制信号。

4.4 测试和调试完成安装和连接后，进行灯具的测试和调试。

专业室外篮球场照明设计方案

专业室外篮球场LED照明灯布置方案设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。

本人根据相关球场工程的安装案例特设计套室内球场的LED照明替代传统金卤灯的相关方案供大家参考。

本方案灯具主要适用：室外篮球场建议使用单位：企业员工球场，单位室外球场，体育场馆，训练场馆，一般性室外比赛场馆。

球场比赛场地：长：28米宽：15米（标准尺寸）一. 篮球场单场地照明设计方案：1.方案说明：适用：小区，广场，学校或者训练场地使用灯具：2*160wLED泛光灯，6套，2.布置方方法：6套灯具分布于两侧，主要照射范围集中在球场篮球架区域保证篮球场进攻区的照明，可保证一般比赛、球队训练要求。

3.场地3D布置方案：5.场地平面布置：二. 篮球场双场并排照明设计方案：1.方案说明：适用：小区，广场，学校或者训练场地使用灯具：2*160wLED泛光灯6套，4*160wLED泛光灯3套2.布置方方法：6套2*160wLED泛光灯灯具分布于两侧，3套4*160wLED灯布置与两个球场中间，主要照射范围集中在球场篮球架区域保证篮球场进攻区的照明，可保证一般比赛、球队训练要求。

3.场地3D布置方案：5.场地平面布置尺寸：三.本方案使用灯具参数：型号：FS-LT0316产品材质：压铸铝+钢化玻璃面盖+防水恒流电源产品尺寸：L450 x W315 x H225产品特点：不闪烁、无福射、使用寿命长、节能。

照射角度：120度。

适用范围：商场、建筑、桥梁、广场、广告招牌照明、绿化景观照明、球场照明、室内场馆照明等场所输入电压：AC110V---AC240V 50/60HZ电源：均采用恒流电源LED颗数：2颗x80W光源：LED光源(进口芯片）光通量：100-110lm/w灯光颜色：正白、暖白质保期：质量问题免费保修二年色温：正白色温：6000K-7000K暖白：2850-3050K四.本方案灯具优点：1：大功率160wLED投光灯全部采用进口芯片。

篮球场照明灯工程方案

篮球场照明灯工程方案1. 篮球场的照明要求对篮球场照明灯工程方案而言，首先要了解篮球场的照明要求。

通常来说，篮球场的照明要求主要有以下几个方面：1）照明亮度要求：根据国际标准，篮球场的照明亮度要求在500lux-700lux之间，而普通的训练场地要求在300lux-500lux之间。

2）色彩温度要求：为了更真实地还原比赛的场地情况，篮球场的灯具需要具备较高的色彩还原指数（CRI），通常为80以上。

3）防眩光要求：篮球场的照明需要避免眩光的出现，以免影响运动员和观众的观赛体验。

4）节能环保要求：在保证满足比赛所需的照明亮度和均匀度的前提下，尽量减少能源消耗和环境污染，同时延长灯具的使用寿命。

有了以上对篮球场照明要求的了解，我们可以针对这些要求选择合适的照明灯工程方案。

2. 篮球场的照明灯选型在选择篮球场的照明灯工程方案时，我们应该综合考虑照明亮度、均匀度、色彩还原指数、防眩光性能以及节能环保等因素，提出不同的方案供参考。

2.1 LED照明灯LED照明灯具有较高的照明效率，能够在较低的功率下提供较高的光效，并且具备较长的使用寿命。

在选择LED照明灯时，我们应该关注以下几个方面：1）LED光源的选择：选择高性能的LED光源，其光效要大于100lm/W，并且具备较高的色彩还原指数。

2）灯具的设计：考虑到篮球场的使用需求，我们应该选择适合的灯具设计，使得照明能够均匀地覆盖整个比赛场地，并且避免眩光的出现。

3）智能控制系统：采用智能控制系统，可以根据比赛需求调整照明亮度和光色，提高灯具的使用效率。

2.2 日光灯对于一些有限的预算篮球场，日光灯也是一个不错的选择。

它具有良好的色彩还原指数和可调节的光亮度，可以满足篮球场的照明要求。

在选用日光灯时，需要注意以下几个方面：1）选择优质的日光灯管，光效要高，使用寿命要长。

2）合理设计灯具的布局，使得照明能够均匀地覆盖整个比赛场地。

3）进行合理的节能设计，如使用电子镇流器等设备，提高日光灯的使用效率。

标准篮球场灯光方案

标准篮球场照明方案设计理念：为响应国家建立节能减排型社会的要求 .LED 照明灯开始在迅速进入人们的视线 .LED 作为节能照明设备 . 越来越受到人们的关注。

本人根据相关球场工程的安装案例特设计此套室内球场的 LED 照明替代传统金卤灯的相关方案供大家参考。

户外标准篮球场照明方案适用：小区 . 广场 . 学校以及比赛场地使用灯具： 2×160wLED 泛光灯 .6 套. 可替换传统金卤灯光源 2×400W效益对比： LED 灯具实际耗电 172W,金卤灯耗电 480W 使用寿命LED 三年. 金卤灯一年灯杆说明： 6 米. 热镀锌杆直径 114MM 厚. 度 3MM布置方案：六套灯具分布于两侧 . 主可保证比赛、球队训练要求。

灯具布置平面图：灯具布置效果图：此方案优点：在同等亮度的基础上.由160w的LED灯具替代400w金卤灯灯具图片：灯具才尺寸L450×W315×H225MM灯珠数量： 2 颗80W集成灯珠AC85~265V外壳材质：高纯度压铸铝+5MM钢化玻璃面盖功率因数：>9.5色温：2700-6500K光通量：10800-11400LM 使用寿命：>50000H 使用芯片：美国普瑞质保：3年灯具整体图片：灯具整理包含：LED灯头（2×160W）灯杆（114 直杆）地脚笼（常规尺寸：200×200×600MM）整体质保：三年地脚笼图片：室内标准篮球场照明方案本方案灯具主要适用：室内篮球场、羽毛球馆、网球馆。

建议使用单位：企业员工球场.单位室内球场.体育场馆.训练场馆. 一般性室内比赛场馆。

本方案相关球场参考数据：整体场馆尺寸：长：36米宽：23米高：8-12 米球场比赛场地：长：28 米宽：15 米（以上数据为室内多用体育馆--- 羽毛球场、篮球场、排球场一体场所标准数据）灯具布置平面图室内球场LED灯具设计方案说明：本方案合计使用36套160wLED照明灯具中间部分为比赛场地区域.照度要求较高. 采用密集布置.整个比赛区域上方布置22套160wLED灯具（注：按国家标准. 篮球框上方不宜布置灯具）四周为观众席或休息区.照度要求相对较低. 因此稀松布置。

球场灯具方案格式

球场灯具方案格式1. 灯具类型球场灯具主要分为金属卤化灯和LED灯两类，金属卤化灯亮度较高，但功率较大，寿命相对较短，而LED灯则功率较小，但亮度可调节，寿命较长。

2. 灯具功率计算根据球场灯具使用场地的大小和需要照明的亮度，可以计算出灯具的功率。

球场灯具功率一般为150W ~ 2000W，其中200W ~ 400W的灯具适合用于中小型的足球场地。

3. 灯具高度和分布球场灯具的高度和分布是影响照明效果的重要因素。

一般来说，灯具的挂高应该与使用场地的大小、形状和灯具功率相匹配。

球场灯具的分布可以采用网格状或多边形状布局，以保证场地的均匀照明。

4. 灯具控制方式球场灯具的控制方式有很多，有手动控制和自动控制两种方式。

手动控制可以通过现场控制台或遥控器控制，而自动控制则可以基于时间设置或光照传感器进行控制。

5. 灯具配件球场灯具的配件包括灯具支架、电缆、接线盒、保险丝和接线头等。

这些配件的选择应该根据灯具的类型和场地的环境情况来确定。

6. 安装和维护球场灯具安装时应该注意安全和稳固，确保灯具能够有效的照明。

灯具的维护也很重要，应该定期清洁和检查灯具的电气部分。

如果发现问题，应该及时更换或修理。

7. 环保考虑球场灯具应该选用环保型的灯具，降低耗能，并避免对环境造成污染。

在灯具的设计和使用过程中，应该考虑到环保因素，减少能源浪费，保护环境。

总结球场灯具的选用应该根据场地大小、形状、使用的需要以及环保因素来确定。

灯具的类型、功率、配件、高度和分布、控制方式和安装维护等方面都需要考虑周全，以确保照明效果和场地安全。

室外篮球场LED灯具照明方案

室外篮球场LED灯具照明方案室外篮球场LED灯具照明方案第一部分关于篮球场照明的相关标准1、篮球场所的照度标准(GB)：业余比赛(训练)：150lx-300lx，一般比赛：300lx-500lx，正式比赛：500-750-更高(1500lx)。

观众席30lx-100lx。

2、安装环境说明：根据国际篮联和国家体委颁布的《篮球竞赛规则》中的规定：一片标准网球场地的占地面积不小于28米(长)×15米(宽)，3、专业建议：1、篮球场照明灯的光源宜采用金卤灯(白光)或LED灯光;2、灯具宜使用泛光型，反光板要清晰的，最好采用一体化灯具;3、光源功率根据灯具高度、布灯密度和光照。

4、根据不同比赛级别，灯光可分组控制;5、灯具高度在6-8米为宜，安装在人的视线上部位置;第二部分场地现状及客户要求：1、场地现状户外标准篮球场，场地尺寸长28米,宽15米新建场地2、我们建议使用TDH-L2×160-6网球场专用照明灯具6套，根据设计布置图对称分布，亮度佳，感官效果协调，上档次。

第三部分相关布置设计1、球场平面布置图2、设计效果图：3、方案说明：此方案为6套LED篮球场照明灯方案灯杆高度：6米光源功率：2×160w灯具为：篮球场球场专用照明灯6套灯具按照均匀的原则布置，确保主要区域的照明亮度，能满足比赛以及训练所用(主要适用训练场、比赛场地)灯具具体布置位置为：两端底线往中线4.5米位置各布置一套，中线位置布置一套。

灯杆距离球场边线1.5-2米，光源为每条灯杆使用2套LED光源(整个场地共计12套)。

第四部分公式支持1、模拟照明效果的公式支持E=ΦNKCU /A其中E——表示平均照度Φ——表示单个灯具的总光通量N——表示灯具的总数量K——维护系数：随着灯具中反射器和玻璃的受污染，以及光等，经过一段时间的使用后照度会有相对的下降，因此须要先估算在内，按照现场环境，灯具的维护系数为1以下;Cu——灯具射出的光通量利用系数，按照现场环境取值。

大型体育场智能照明解决方案

一、项目背景现代化大型综合体育场馆（以下简称体育场馆），它在功能上不仅要能满足各类大型比赛和文艺表演，而且还可承担不同的大型展览、集会；馆内分为主赛场和一般赛场，通常都包含羽毛球馆、乒乓球馆、排球馆、网球场、篮球场等场馆及配套功能区。

照明是体育场馆功能得以充分体现的重要环节之一，其中体育场馆照明的重点是运动场照明，也即比赛照明；其次是一般照明、观众席照明、应急照明、场地照明、建筑立面照明以及道路照明系统等都是体育场馆照明的重要组成部份；如何来满足各种比赛场地的场景照明，统一对待各部分照明系统，使色温、照度、眩光、显色指数都达到规定的标准；这不仅是灯具、光源上的选择，还取决于控制系统的选择及如何安排各部份照明的配合，准确地表达出各种比赛对照明的要求，选择智能照明管理系统是现代化综合功能型体育场馆的必要选择。

二、需求分析1、现代化体育场照明特点现代化多功能体育场馆按功能区域划分，可以分为两大区域，即主赛场及辅助区域。

所有辅助区域可以细分为观众席、餐厅、酒吧、咖啡厅、会议室等等。

现代体育场馆对照明有以下基本要求：①运动员和裁判员：能够清楚察看比赛场地内的任何活动，发挥最佳的表现。

②观众：在舒适的情况下观看比赛，同时可以清楚看到四周的环境，特别是在进场，观看期间和退场时的安全问题。

③电视、电影和新闻从业员：对比赛过程、运动员的近镜（大特写）、观众席、记分牌……等，能够摄取优良的效果。

对于主赛场的照明不仅要求照明亮度稳定、可靠，满足运动员比赛时的视觉要求，还必须满足彩色电视转播和摄影对照明的要求。

通常，主赛场照明的显色指数Ra 应大于70，色温应在3000—7000K，亮度在300—1500Lux，在一般比赛和平时训练照度可以降低到750Lux 以下。

主赛场的照明一般可以采用金卤灯为主，混合碘钨灯，PAR 灯为辅的组合方式，满足对照度的要求。

由于金卤灯的功率大（250W—2000W），其启动电流比正常工作电流大1.5 倍，灯具的启动时间长达4—10 分钟，再启动时间更长，约10—15 分钟，这就需要对金卤灯的启动进行必要的控制。

篮球场照明灯具实施方案

篮球场照明灯具实施方案
为了提高篮球场的照明效果，确保运动员和观众的安全和舒适度，我们制定了以下篮球场照明灯具实施方案。

首先，我们将在篮球场四周设置高度适中的灯柱，以确保整个篮球场的照明均匀而充足。

每个灯柱将配备多个LED照明灯具，以提供强而稳定的光照，同时降低能耗和维护成本。

灯柱的设置位置将经过精确测量和布局，以确保整个篮球场都能得到充分照明，避免出现阴影和光线不均匀的情况。

其次，我们将采用智能照明控制系统，通过预设的照明方案和定时开关功能，实现对篮球场照明的精准控制。

在比赛或训练结束后，系统将自动关闭部分灯具或调整亮度，以节约能源和延长灯具使用寿命。

同时，系统还将配备远程监控和故障报警功能，以及自动调整照明亮度的光感应器，以适应不同天气和光照条件。

最后，我们将在设计和安装过程中严格遵守相关标准和规范，确保篮球场照明灯具的安全性和可靠性。

所有灯具和设备将经过严格的质量检测和调试，以确保其正常运行和长期稳定性。

同时，我们还将提供定期的维护和检查服务，以及24小时的紧急响应机制，以应对可能出现的故障和问题。

总之，我们的篮球场照明灯具实施方案将充分考虑照明效果、能耗
节约、智能控制和安全可靠性等方面的需求，为篮球场提供优质的
照明环境，满足运动员和观众的需求，同时实现可持续发展和管理。

希望我们的方案能够得到您的认可和支持，我们期待与您合作，共
同打造一个理想的篮球场照明系统。

标准篮球场灯光方案

标准篮球场照明方案设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。

本人根据相关球场工程的安装案例特设计此套室内球场的LED 照明替代传统金卤灯的相关方案供大家参考。

户外标准篮球场照明方案适用：小区，广场，学校以及比赛场地使用灯具：2×160wLED泛光灯，6套，可替换传统金卤灯光源2×400W效益对比：LED灯具实际耗电172W,金卤灯耗电480W使用寿命LED三年，金卤灯一年灯杆说明：6米，热镀锌杆直径114MM，厚度3MM布置方案：六套灯具分布于两侧，主可保证比赛、球队训练要求。

灯具布置平面图：灯具布置效果图：此方案优点：在同等亮度的基础上，由160w的LED灯具替代400w金卤灯灯具图片：灯具才尺寸L450×W315×H225MM灯珠数量： 2颗80W集成灯珠AC85~265V外壳材质：高纯度压铸铝+5MM钢化玻璃面盖功率因数：>9.5色温：2700-6500K光通量：10800-11400LM使用寿命：>50000H使用芯片：美国普瑞质保：3年灯具整体图片：灯具整理包含：LED灯头（2×160W）灯杆(114直杆)地脚笼（常规尺寸：200×200×600MM）整体质保：三年地脚笼图片：室内标准篮球场照明方案本方案灯具主要适用：室内篮球场、羽毛球馆、网球馆。

建议使用单位：企业员工球场，单位室内球场，体育场馆，训练场馆，一般性室内比赛场馆。

本方案相关球场参考数据：整体场馆尺寸：长：36米宽：23米高：8-12米球场比赛场地：长：28米宽：15米（以上数据为室内多用体育馆---羽毛球场、篮球场、排球场一体场所标准数据）灯具布置平面图室内球场LED灯具设计方案说明：本方案合计使用36套160wLED照明灯具中间部分为比赛场地区域，照度要求较高，采用密集布置，整个比赛区域上方布置22套160wLED灯具(注：按国家标准，篮球框上方不宜布置灯具）四周为观众席或休息区，照度要求相对较低，因此稀松布置。

体育馆照明设计方案

体育馆灯光照明系统设计说明一、工程概况：综合性体育馆，可进行篮球、排球、乒乓球、羽毛球、手球、室内足球、体操、技巧、武术等体育项目的比赛训练或小型文艺表演活动。

二、比赛馆场地照明技术要求：1.主要技术参数：水平照度（场地地面）：1500Lx垂直照度（主摄像机方向）：1000Lx水平照度均匀度：U1=Emin / Emax > 0.5U2=Emin / Eave ＞0.6垂直照度均匀度：U1=Emin / Emax > 0.4U2=Emin / Eave ＞0.5光源色温: 6000K ＞Tk ≥ 4000K显色指数: Ra ≥ 85观众席水平照度:375Lx观众席垂直照度：250Lx贵宾席水平照度：750Lx贵宾席垂直照度：500Lx眩光限制质量等级：眩光指数＜50光源使用寿命：≥6000小时2.设计思路：2.1照度标准：现行国家规范及国家体委的相关标准对各种运动场地的照度指标均有相关的要求，这取决于每种体育项目的特点、所需要的运动空间及运动速度，同时还要考虑使用者的比赛规格和技术难度等因素。

现代体育馆还要充分考虑彩色电视转播的技术要求。

按国标要求，正式比赛时不同的运动项目的照度范围为350~1000Lx。

本馆提出的照度标准略高于国家标准，这是基于以下两点考虑：（1）满足重大比赛的彩色电视转播的要求；电视摄像机需要的最佳垂直照度为800~1000Lx。

按照目前的技术手段及布灯方式，垂直照度与水平照度的比一般为1：1.5~2.5，据此确定了水平照度（场地地面）为1500Lx，垂直照度（主摄像机方向）为1000Lx的照度标准。

（2）适应多种运动项目的不同照度需求。

确定水平照度（场地地面）为1500Lx，有利于灵活设定或调整不同运动项目模式的照明方式及照度水平，更好地体现综合馆多功能的特点。

2.2照明质量要求：对于运动场地的照明除基本的照度要求外，其它如照度的均匀度、立体感；光源的显色性、色温要求；眩光及频闪控制也是衡量照明质量的重要指标。

室外篮球场高亮度照明布置方案样本

室外篮球场LED照明设计公司: 深圳市风顺照明科技有限公司适用场所: 户外篮球场设计时间: 7月主要使用: 比赛场所、大中学学院、收费型场馆目录一、关于篮球场照明的相关标准二、场地现状及要求三、相关布置设计四、公式支持五、灯具选型六、公司实力及部分成功案例七、服务承诺第一部分关于篮球场照明的相关标准1、 1、篮球场所的照度标准( GB) :业余比赛( 训练) : 150lx－300lx, 一般比赛: 300lx－500lx,正式比赛: 500－750－更高( 1500lx) 。

观众席30lx－100lx。

1、 2、安装环境说明:根据国际篮联和国家体委颁布的《篮球竞赛规则》中的规定:一片标准网球场地的占地面积不小于28米( 长) ×15米( 宽) , 1、 3、专业建议:1、篮球场照明灯的光源宜采用金卤灯( 白光) 或LED灯光;2、灯具宜使用泛光型, 反光板要清晰的, 最好采用一体化灯具;3、光源功率根据灯具高度、布灯密度和光照。

4、根据不同比赛级别, 灯光可分组控制;5、灯具高度在6-8米为宜, 安装在人的视线上部位置;标准篮球场尺寸示意图:第二部分场地现状及客户要求:2、 1: 场地现状户外标准篮球场, 场地尺寸长28米,宽15米新建场地2、 2: 风顺照明建议使用FS-L3×160-6网球场专用照明灯具6套, 根据设计布置图对称分布,亮度佳, 感官效果协调, 上档次。

第三部分相关布置设计球场平面布置图设计效果图:此方案为8套LED篮球场照明灯方案灯杆高度: 6米光源功率: 3×160w灯具为: 篮球场球场专用照明灯6套灯具按照均匀的原则布置, 确保主要区域的照明亮度, 能满足比赛以及训练所用( 主要适用训练场、比赛场地) 灯具具体布置位置为: 两端底线往中线4.5米位置各布置一套, 中线位置布置一套。

灯杆距离球场边线1.5-2米, 光源为每条灯杆使用3套LED光源( 整个场地共计18套) , 其中两侧灯具为正白光, 中间部分为暖白光, 这样的配置能够最大限度的调节篮球场照度并起到良好的防眩光的效果。

篮球场照明设计要求

篮球场照明体育场馆的照明是体育场设计的重要内容，并且比较复杂。

它不仅要满足运动员进行比赛和观众观看的要求，而且还要满足拍摄电影和电视现场直播对照明的色温，照度，照度均匀度等的要求，这个要求远比运动员和观众的要高。

另外，照明灯具的布灯方式需与体育场的总体规划，看台的结构形式密切配合。

特别是照明设备的维修与建筑设计密切相关。

要作全面考虑。

现代体育扬一般采用大功率的金卤灯作为光源，绝大部分采用2000W金卤灯，其具备高光效（约80-100lm/W，高显色性，色温在5000-6000K之间，能够满足高清晰彩色电视（HDTV）对室外照明的要求。

一般光源寿命在3000h以上，灯具效率可达到80%，灯具防尘防水等级要求不小于IP55，目前常用的大功率投光灯防护等级可达IP65。

第一节．国际体育联合会关于篮球，排球的照明标准值国际体育联合会（GAISF）关于篮球、排球的照明标准值水平照度均匀度垂直照度均匀度运动类型 E h E vmai E vauxU1U2U1U2Ra T k(K)体能训练 150 — — 0.4 0.6 — — 20 4000 非比赛、娱乐活动 300 — — 0.4 0.6 — — 65 4000 业余水平国内比赛 600 — — 0.5 0.7 — — 65 4000乐清市铭星照明电器有限公司制作供稿，周正中，电话0577-********体能训练 300 — — 0.4 0.6 — — 65 4000国内比赛 750 — — 0.5 0.7 — — 65 4000 TV转播的国内比赛 — 750 500 0.5 0.7 0.3 0.5 65 400065，最专业水平4000 TV转播的国际比赛 — 1000 750 0.6 0.7 0.4 0.6好80高清晰度HDTV转播 — 2000 1500 0.7 0.8 0.6 0.7 80 400065，最4000 TV应急 — 750 — 0.5 0.7 0.3 0.5好80注：1.比赛场地大小：篮球19m*32m(PPA:15m*28m);排球13m*22m(PPA:9m*18m)。

灯光篮球场设计方案

灯光篮球场方案（LED灯具）
适用：社区、广场、学校或训练场地
使用灯具：2*160wLED泛光灯，4套，替换传统金卤灯光源400W 效益对比：LED灯具实际耗电170W,金卤灯耗电485W
使用寿命（保修年限）：LED三年，金卤灯一年
灯杆材质说明：6米，114热镀锌直杆，厚度3MM
布置方案：四套灯具分布于两侧（底线约7米左右），主要照射范围集中在球场篮球架区域保证篮球场进攻区的照明，可保证一般比赛、球队训练要求。

灯具图片：
160wLED投光灯相关参数：
型号：FS-L160
灯具尺寸：L450*W315*H225mm 灯珠数量：2颗80W集成灯珠
外壳材质：高纯度压铸铝+5MM钢化玻璃面盖
功率因数：>9.8
色温：6500K（正白光）光通量：15500-17000LM 使用寿命：>50000H
灯具整体图片：
灯具整理包含：
LED灯头
灯杆
地脚笼
整体质保：三年
LED灯具与传统金卤灯的对比具有的优点：
1、使用寿命长，目前市场上的金卤灯是质保期主要在一年左右而
LED的质保期在三年以上
2、自耗功率小：LED灯具的自耗功率仅为金卤灯的10分之一
3、维护成本低：LED灯具可做到3年免维护，而金卤灯因为其
自身的原因基本上必须达到一年更换一次光源2年更换一次整流器，灯具维护成本以及人工成本大大提高。

附表：
160WLED灯与400W金卤灯性能参数对比。

体育场馆灯光配置方案

体育场馆灯光配置方案一、篮球场灯光配置方案室外篮球场灯光根据经济、实用、节能的原则，设计一般采用4柱8灯，灯柱高7m，采用静电喷塑工艺，耐用性好。

灯柱直径不低于114mm，壁厚≥3mm，一般颜色为绿色。

灯光采用飞利浦亚明篮球场专用灯光，每盏400W，每柱两盏，整套功率3200W。

单独配控制电箱1个，主线路不低于6平方毫米，支线路不低于4平方毫米。

灯柱位于球场两侧边线外2m，端线内6m交界处，采用优质篮球场照明灯具，平均照度值为180Lx，充分满足一般企、事业单位，社区篮球场的照明要求。

二、网球场灯光配置方案室外网球场灯光一般采用8柱8灯，灯柱高7M，采用静电喷塑工艺，耐惯性好。

灯柱直径不低于114mm，壁厚≥3mm，一般颜色为绿色。

光源采用飞利浦亚明网球场专用灯具，每柱每盏1000W，共8柱8盏，每侧各4盏，整套功率8000W灯具。

单独配控制电箱一个，主线路不低于10平方毫米，支线路不低于4平方毫米。

三、排球场灯光配置方案室外排球场灯光一般采用6柱6灯，灯柱高7m，采用静电喷塑工艺，耐惯性好。

灯柱直径不低于114mm，壁厚≥3mm，一般颜色为绿色。

光源采用飞利浦亚明网球场专用灯具，每柱每盏400W，共6柱6盏，每侧各3盏，整套功率2400W灯具。

单独配控制电箱一个，主线路不低于10平方毫米，支线路不低于4平方毫米。

四、室内乒乓球馆灯光配置方案乒乓球比赛场地上空较高高度上应有良好的照度和照度均匀度，但应避免对运动员造成眩光。

乒乓球台上方应无阴影，同时还应避免周边护板阴影的影响。

比赛场地中四边的垂直照度之比不应大于1.5。

飞利浦亚明室内球场专用工具，金属卤化物灯175-250W，防眩光玻璃灯罩。

五、室内羽毛球球场灯光配置方案PA值，“/”后为总赛区TA值1、光源采用照明金卤灯灯具有挡光格栅，以防炫光。

2、灯具照射面广，反光板清晰，采用一体化灯具。

3、光源功率根据灯具高度、布灯密度和光照需求采用400W-1000W。

篮球场照明设计方案

篮球场照明设计方案标准要根据篮球场设计规范：一：一般根据使用功能来确定照明的标准，灯杆的分布位置是根据使用场地要求来布置，大概分为以下等级，训练和娱乐活动照度120-300lx，业余比赛300-500lx,专业比赛500-700lx，一般tv转播≥1000lx,大型国际比赛高清电视转播1400lx,tv应急的750lx二：篮球场描述：1、单个标准篮球场长：28.3米，宽：15.3米；单个面积：432.99㎡2、球场照明要均匀，光度要充足，灯光设备的安置不得防障队员的视觉。

根据现场3个球场计算，客户要求达到一般娱乐活动和训练标准，场内平均照度120-300lx 左右，二：布灯设计方案根据现场3个球场计算，要求达到一般娱乐活动和训练标准，场内平均照度120-300lx 左右，1、布灯方式：球场两边布灯，每个篮球场共12盏40W金卤灯泛光灯照明，现场三个篮球场相连两边采用一根杆上装2盏400W金卤灯泛光灯，两球场之间采用一个杆4盏金卤灯泛光灯两边照射；一杆2头共需6组，一杆4头共需：6组；400W金卤灯泛光灯共需36盏；照度计算方式：每盏灯的光通量36000*利用系数0.3*维护系数0.7*灯具的数量12/受照面积432.99㎡=平均照度209lux 符合娱乐活动和一般训练标准，2、布灯图纸三：灯具选型泛光灯70W~1000W(SYFGD-030)产品描述：* 灯体采用高压压铸铝外壳,表面聚酯喷塑,耐腐蚀;* 5mm厚钢化安全玻璃,耐高温硅胶密封圈;* 高纯度铝制反射器,反射率高,照度均匀;* 联体式灯具(光源电器一体化) 安装方便、坚固耐用;* 防护等级：≥IP65;* 灯具尺寸：长425*宽140*高430mm12米灯杆描述：灯杆使用SS400钢板卷制而成，经内外热浸锌处理，表面喷涂氟碳漆；高度：12米规格：主杆上口径80mm，下口径224mm 壁厚为3.5mm整套灯经内外热镀锌处理后喷氟碳漆，颜色按图片，不含灯具、主杆电线、光源电器及地脚笼。

室外(内)篮球场照明设计方案

适用：小区，广场，学校或者训练场地使用灯具（数量8套）：1：金卤泛光灯，250W/400W，色温4200K左右2：LED150W-250W，色温尽量采用中性4000K（市面上常规5700K-6500K），具体灯具功率选择，因项目要求达到的照度而不同。

3：灯杆：H=6-7米，双头T形杆，Q235材质，热镀锌工艺，上下口径60/140，厚度2.75-3MM 4：灯杆基础：M16*260*260*H500-600，挖坑尺寸：500*500*H700-800，同时做好接地。

5：浇灌水泥时螺杆部分露出来40-50mm，并且要用胶布包起来，避免沾到水泥，给后期施工带来不必要麻烦。

布置方案：四套灯具分布于两侧，主要照射范围集中在球场篮球架区域保证篮球场进攻区的照明，可保证一般比赛、球队训练要求。

灯具安装布置尺寸图：适用：小区，广场，学校或者训练场地使用灯具（数量12套）：1：金卤泛光灯，250W/400W，色温4200K左右2：LED150W-250W，色温尽量采用中性4000K（市面上常规5700K-6500K），具体灯具功率选择，因项目要求达到的照度而不同。

3：灯杆：H=6-7米，双头T形杆，Q235材质，热镀锌工艺，上下口径60/140，厚度2.75-3MM 4：灯杆基础：M16*260*260*H500-600，挖坑尺寸：500*500*H700-800，同时做好接地。

5：浇灌水泥时螺杆部分露出来40-50mm，并且要用胶布包起来，避免沾到水泥，给后期施工带来不必要麻烦。

布置方案：六套灯具分布于两侧，主要照射范围集中在球场篮球架区域保证篮球场进攻区的照明，可保证一般比赛、球队训练要求。

灯具安装布置尺寸图：球场灯光布置图：T形灯杆及基础地脚笼图片：上述方案倶为户外投光灯，品类可以考虑金卤灯、LED投光灯，低频无极投光灯三种方式1：金卤灯方案：可采用亚明ZY303250W/400W，飞利浦RVP350250W/400W，或欧司朗光源配类似外壳组装，镇流器最好采用铜镇流器，加补偿电容方式。

球场灯具方案格式

球场灯具方案格式概述球场灯具方案格式是指在设计球场灯光方案时需要遵循的一些规范和标准。

对于不同类型的球场，需要考虑不同的灯光方案。

本文将介绍一些常见类型的球场灯光方案以及相应的方案格式。

篮球场灯光方案篮球场需要灯光充足、均匀且柔和，才能保证比赛过程中的正常运作。

根据不同的球场尺寸和要求，灯光方案也会有所不同。

常见篮球场灯光方案格式如下：•灯管类型：荧光灯管•灯管数量：根据球场尺寸确定•灯杆高度：6米•灯光均匀度：不低于0.7•调光方式：手动/远程控制•光色温度：4000-5000K足球场灯光方案足球场是灯光需求最高的球场之一，需要全面覆盖整个场地并保持适当的亮度。

足球场灯光方案的关键在于光线投射的角度和方向。

常见足球场灯光方案格式如下：•灯管类型：金卤灯•灯管数量：根据球场尺寸确定•灯杆高度：12-16米•灯光均匀度：不低于0.8•灯光控制：手动/远程控制•光色温度：5000-6000K网球场灯光方案网球场需要柔和的灯光来保证球员的视线和投射点的正确性。

对于大型比赛场地，还需要考虑指示灯的设置。

常见网球场灯光方案格式如下：•灯管类型：荧光灯管•灯管数量：根据球场尺寸确定•灯杆高度：6-8米•灯光均匀度：不低于0.7•灯光控制：手动/远程控制•光色温度：4000-5000K游泳池灯光方案游泳池需要明亮的灯光来保证游泳比赛的正常进行。

在设计游泳池灯光方案时，需要考虑水面反射和泳道的照明。

常见游泳池灯光方案格式如下：•灯管类型：卤素灯管•灯管数量：根据池长确定•灯杆高度：3-5米•灯光均匀度：不低于0.7•灯光控制：手动/远程控制•光色温度：6000-7000K总结对于球场灯光方案的设计，不同类型的球场都需要根据具体的情况制定相应的方案格式。

本文介绍了常见的篮球场、足球场、网球场和游泳池的灯光方案格式，希望对设计师们有所帮助。
