基于单片机的电子秤系统设计(附程序代码)
基于单片机的电子秤系统设计摘要电子秤是将检测与转换技术、计算机技术、信息处理、数字技术等技术综合一体的现代新型称重仪器。
它与我们日常生活紧密结合息息相关。
电子称主要以单片机作为中心控制单元，通过称重传感器进行模数转换单元，在配以键盘、显示电路及强大软件来组成。
电子称不但计量准确、快速方便，更重要的自动称重、数字显示，对人们生活的影响越来越大，广受欢迎。
本系统的设计主要从硬件电路设计，软件编程调试，实物焊接调试三部分进行详细阐述。
硬件电路主要是基于单片机AT89S52为核心的控制单元实现数据的处理，采用压力传感器对数据进行采集，电子秤专用24位AD转换芯片HX711对传感器采集到的模拟量进行AD转换，转换后的数据送到单片机进行处理显示，数据显示由LCD1602液晶实现，液晶显示效果稳定无闪烁关键词：AT89S52单片机；电子秤；压力传感器；HX711WIRELESS TEMPERATURE DETECTING SYSTEM DESINGBASED ON MCUABSTRACTWith Intelligent electronic scale is the detection and conversion technology, computer technology, information processing, digital technology, an integrated modern technology of new weighing equipment.Ectronic scale takes SCM as its central controling unit,and achieves AD transform through weighting transducer,then adds keybord,display circuit and powerful softerwear. It is not only accurate,swift,and convenient, but also makes an important effect to people’s life by its automatic weightment and digital display, so it becomes more and more popular.The design of this system gives its eleboration from 3 parts: Hardwear circuit design,softwear programme debugging and entity weld debugging.Hardwear circuit reaches data processing by the controling unit which based on AT89S52，and gathers data by weighting transducer,then makes AD transform by HX711 to the data gathered, and the transformed data then transferred to AT89S52 for display prosessing, at last LCD1602 would show it out steadily without twinklingKey Words: AT89S52 MCU，Electrnoic Scale，Load sensor，HX711.目录摘要 (I)ABSTRACT (II)目录.......................................................................................................................................................................... I II 第1章绪论. (1)1.1课题背景与研究意义 (1)1.2 系统设计要求 (2)1.3系统设计方案 (3)1.4电子秤的主要组成 (5)1.4.1 电子秤的基本结构 (5)1.4.2 电子秤的工作原理 (6)1.4.3 电子秤的计量性能 (7)第2章系统硬件设计 (8)2.1 流系统元器件选型及参数介绍 (8)2.1.1 系统单片机选型 (8)2.1.2 系统传感器选型 (10)2.1.3 系统AD转换芯片选择 (13)2.1.4系统显示器选择 (14)2.1.5系统时钟芯片选择 (16)2.2 系统硬件电路设计 (17)2.2.1系统电源电路设计 (17)2.2.2系统单片机主控电路设计 (18)2.2.3系统显示部分电路设计 (20)2.2.4系统超重报警指示电路设计 (21)2.2.5系统按键输入电路设计 (21)2.3系统硬件电路的绘制与PCB线路板制作 (23)2.3.1 Protell 99 SE软件介绍 (23)2.3.2 系统原理图绘制与PCB印刷线路板制作 (23)第3章系统软件设计 (27)3.1 系统软件编程环境介绍 (27)3.2系统主程序流程图 (27)3.3系统显示部分流程图 (28)3.4系统按键调整部分流程图 (29)第四章系统的制作、安装与调试 (30)4.1电路的绘制与PCB板的制作 (30)4.2 系统的调试 (31)第五章总结与体会 (32)5.1 总结 (32)5.2 体会 (33)参考文献 (34)致谢 (35)第1章绪论1.1课题背景与研究意义电子秤作为一种计量手段，广泛应用于工农业、科研、交通、内外贸易等各个领域，与人民的生活紧密相连。
基于单片机的实用电子秤设计
基于单片机的实用电子秤设计一、硬件设计1、传感器选择电子秤的核心部件之一是称重传感器。
常见的称重传感器有电阻应变式、电容式等。
在本设计中，我们选用电阻应变式传感器，其原理是当物体的重量作用在传感器上时，传感器内部的电阻应变片会发生形变，从而导致电阻值的变化。
通过测量电阻值的变化，就可以计算出物体的重量。
2、信号放大与调理传感器输出的信号通常比较微弱，需要经过放大和调理才能被单片机处理。
我们使用高精度的仪表放大器对传感器输出的信号进行放大，并通过滤波电路去除噪声干扰，以提高测量的准确性。
3、单片机选型单片机是整个电子秤系统的控制核心。
考虑到性能、成本和开发难度等因素，我们选用 STM32 系列单片机。
STM32 系列单片机具有丰富的外设资源、较高的运算速度和良好的稳定性，能够满足电子秤的设计需求。
4、显示模块为了直观地显示测量结果，我们选用液晶显示屏（LCD）作为显示模块。
LCD 显示屏具有功耗低、显示清晰、视角广等优点。
通过单片机的控制，可以在 LCD 显示屏上实时显示物体的重量、单位等信息。
5、按键模块为了实现电子秤的功能设置，如单位切换、去皮、清零等，我们设计了按键模块。
按键模块通过与单片机的连接，将用户的操作指令传递给单片机进行处理。
6、电源模块电源模块为整个电子秤系统提供稳定的电源。
我们使用线性稳压器将输入的电源电压转换为适合各个模块工作的电压，以确保系统的正常运行。
二、软件算法1、重量计算算法根据传感器的特性和放大调理电路的参数，我们可以建立重量与传感器输出信号之间的数学模型。
通过对传感器输出信号的采集和处理，利用数学模型计算出物体的实际重量。
2、滤波算法为了消除测量过程中的噪声干扰，提高测量的稳定性和准确性，我们采用数字滤波算法对采集到的信号进行处理。
常见的数字滤波算法有中值滤波、均值滤波等。
在本设计中，我们选用中值滤波算法，其原理是对连续采集的若干个数据进行排序，取中间值作为滤波后的结果。
基于单片机的智能电子秤设计
基于单片机的智能电子秤设计随着科技的不断发展，智能化和自动化已经成为我们生活中不可或缺的一部分。
在众多领域中，智能电子秤的设计与应用也越来越受到。
本文将介绍一种基于单片机的智能电子秤设计方案，该设计具有高精度、低成本、易于实现等优点，具有一定的实用价值。
一、概述智能电子秤是一种能够自动测量物体重量的设备，广泛应用于超市、菜市场等场所。
与传统的机械秤相比，智能电子秤具有测量精度高、使用方便、易于维护等优点。
而基于单片机的智能电子秤设计，更是将智能化和自动化技术融入到电子秤中，提高了设备的性能和可靠性。
二、设计原理基于单片机的智能电子秤设计主要是利用单片机的控制和数据处理能力，实现对物体重量的准确测量。
其核心部件为压力传感器和单片机。
压力传感器负责采集物体的重量信号，并将信号传输给单片机；单片机则对信号进行处理、分析和存储，同时控制显示屏显示物体的重量。
三、硬件设计1、单片机选择单片机是智能电子秤的核心部件，负责控制整个系统的运行。
本设计选用AT89C51单片机，该单片机具有低功耗、高性能、易于编程等优点，能够满足智能电子秤的设计要求。
2、压力传感器选择压力传感器是智能电子秤的重要组成部件，负责采集物体的重量信号。
本设计选用电阻应变式压力传感器，该传感器具有测量精度高、稳定性好、抗干扰能力强等优点。
3、显示模块选择显示模块负责将物体的重量信息呈现给用户。
本设计选用LED显示屏，该显示屏具有亮度高、视角广、寿命长等优点。
4、电源模块选择电源模块为整个系统提供稳定的电源，保证系统的正常运行。
本设计选用线性稳压电源，该电源具有输出电压稳定、纹波小、安全性高等优点。
四、软件设计软件设计是智能电子秤的关键部分之一，直接影响设备的性能和可靠性。
本设计的软件部分采用C语言编写，主要包括数据采集、数据处理、数据显示等模块。
具体流程如下：1、开机后，系统进行初始化操作；2、压力传感器采集物体的重量信号；3、单片机对采集到的信号进行处理和分析；4、单片机将处理后的数据存储到存储器中；5、单片机控制LED显示屏显示物体的重量信息；6、系统继续等待下一次测量。
基于单片机的电子秤的方案设计
目录
01 一、引言
03 三、硬件设计
02 二、总体设计 04 四、软件设计
目录
05 五、调试与优化
07 参考内容
06 六、应用前景
一、引言
随着科技的不断发展，智能化和数字化逐渐成为测量与控制领域的主流趋势。 其中，电子秤作为一种高精度的测量设备，在贸易结算、工业生产等领域具有广 泛的应用。基于单片机的电子秤因其具有体积小、成本低、易于集成等优点，越 来越受到人们的。本次演示将介绍一种基于单片机的电子秤设计方案，以期为相 关领域的工程技术人员提供参考。
4、数据显示：将重量数据显示 在显示模块上。
5、报警提示：如遇超重或欠重 情况，系统会进行报警提示。
6、数据存储：可预留数据存储接口，方便用户对重量数据进行存储或传输。
五、总结
本次演示介绍了基于51单片机的电子秤设计，通过利用电阻应变式传感器进 行重量检测，经过51单片机处理后将重量数据显示出来。这种设计具有精度高、 稳定性好、使用方便等优点，可广泛应用于各种场合的重量检测。随着技术的不 断发展，我们有理由相信，以51单片机为核心的电子秤设计将会有更广阔的应用 前景。
3、采用软件滤波算法，减少外界干扰对测量精度的影响；
4、对程序进行优化，提高数据 处理速度和准确性。
经过调试与优化后，电子秤的性能得到了显著提升，测量精度得到了提高。
六、应用前景
基于单片机的电子秤具有广泛的应用前景。在实际应用中，该电子秤可应用 于贸易结算、工业生产、食品药品等行业。同时，由于其体积小、成本低等优点， 可以方便地集成到各种称重系统中。
Байду номын сангаас
二、电子秤的工作原理
电子秤是利用传感器测量物体的重量，并将重量转换为电信号，再通过信号 处理电路进行处理，最终以数字形式显示出来。51单片机作为一种通用的微控制 器，可以方便地对电子秤进行控制和数据处理。
基于单片机设计的数字电子秤系统

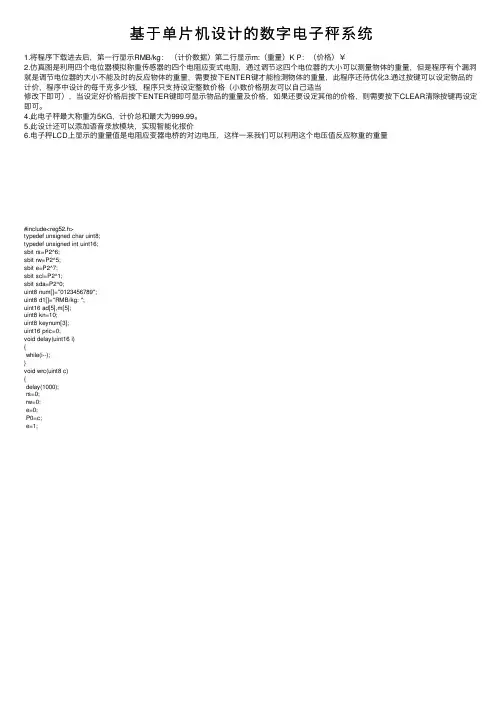

基于单⽚机设计的数字电⼦秤系统1.将程序下载进去后，第⼀⾏显⽰RMB/kg：（计价数据）第⼆⾏显⽰m:（重量）K P：（价格）￥2.仿真图是利⽤四个电位器模拟称重传感器的四个电阻应变式电阻，通过调节这四个电位器的⼤⼩可以测量物体的重量，但是程序有个漏洞就是调节电位器的⼤⼩不能及时的反应物体的重量，需要按下ENTER键才能检测物体的重量，此程序还待优化3.通过按键可以设定物品的计价，程序中设计的每千克多少钱，程序只⽀持设定整数价格（⼩数价格朋友可以⾃⼰适当修改下即可），当设定好价格后按下ENTER键即可显⽰物品的重量及价格，如果还要设定其他的价格，则需要按下CLEAR清除按键再设定即可。
4.此电⼦秤最⼤称重为5KG，计价总和最⼤为999.99。
5.此设计还可以添加语⾳录放模块，实现智能化报价6.电⼦秤LCD上显⽰的重量值是电阻应变器电桥的对边电压，这样⼀来我们可以利⽤这个电压值反应称重的重量#include<reg52.h>typedef unsigned char uint8;typedef unsigned int uint16;sbit rs=P2^6;sbit rw=P2^5;sbit e=P2^7;sbit scl=P2^1;sbit sda=P2^0;uint8 num[]="0123456789";uint8 d1[]="RMB/kg: ";uint16 ad[5],m[5];uint8 kn=10;uint8 keynum[3];uint16 pric=0;void delay(uint16 i){while(i--);}void wrc(uint8 c){delay(1000);rs=0;rw=0;e=0;P0=c;e=1;。
基于单片机的智能电子秤系统
基于单片机的智能电子秤系统基于单片机的智能电子秤系统主要由以下几个部分组成：1. 传感器：用于检测物体的重量，常用的传感器有压力传感器、负荷传感器等。
传感器将物体的重量转化为电信号。
2. 单片机：作为系统的核心控制器，负责接收传感器传来的电信号，并进行信号处理和计算。
常用的单片机有51系列、AVR系列、ARM系列等。
3. 液晶显示屏：用于显示物体的重量。
可以选择合适的液晶显示屏，如字符型液晶显示屏或者图形型液晶显示屏。
4. 按键：用于用户输入，例如用于切换不同的功能模式或者进行校准操作。
5. 蜂鸣器：用于发出声音提示，例如在称重完成时发出"嘀"的声音。
6. 存储器：用于存储系统的参数、校准数据等。
7. 电源：为系统提供电力供应，可以选择使用电池供电或者外部电源供电。
基于单片机的智能电子秤系统的工作流程如下：1. 初始化：系统启动时，进行各个模块的初始化设置，包括传感器的校准、显示屏的初始化、按键的设置等。
2. 读取传感器数据：单片机通过模拟或者数字输入口读取传感器的电信号，将其转化为数字信号。
3. 信号处理和计算：单片机对读取到的传感器数据进行处理和计算，得到物体的重量值。
可以根据需要进行一些算法处理，例如滤波、去零漂等。
4. 显示结果：将计算得到的重量值通过液晶显示屏显示出来，可以选择显示单位、小数点位数等。
5. 用户操作：用户可以通过按键进行一些操作，例如切换不同的功能模式、进行校准操作等。
6. 发出提示：在称重完成时，可以通过蜂鸣器发出声音提示，提醒用户。
7. 存储数据：系统可以将一些参数、校准数据等保存在存储器中，以便下次启动时使用。
8. 关机：系统可以提供关机功能，关闭各个模块的电源，以节省能量。
总之，基于单片机的智能电子秤系统通过传感器检测物体的重量，单片机进行信号处理和计算，将结果通过液晶显示屏显示出来，用户可以通过按键进行操作。
系统具有简单、实用、可靠的特点，广泛应用于各个领域的称重需求。
基于单片机的智能电子秤控制系统的设计
基于单片机的智能电子秤控制系统的设计智能电子秤控制系统是一种集成数字电子技术、传感技术、自动控制技术于一体的高精度、高可靠性的电子秤系统。
本文将介绍基于单片机的智能电子秤控制系统的设计原理及实现方法。
一、系统设计原理基于单片机的智能电子秤控制系统主要由称重传感器、AD转换模块、单片机、LCD显示模块和通信接口模块等组成。
其工作原理如下：1. 称重传感器智能电子秤的核心部件是称重传感器，用于将物体的重量转换为电信号。
常用的称重传感器有应变式、电阻式、电容式等。
它们能够根据物体的质量变化而改变输出电信号，作为下一步处理的输入信号。
2. AD转换模块AD转换模块用于将模拟信号转换为数字信号，通过单片机进行处理。
通过AD转换模块，可以将称重传感器输出的模拟信号转换为单片机可以理解的数据，为后续的数据处理提供基础。
3. 单片机单片机是整个智能控制系统的核心，负责接收AD转换模块的信号，并进行数据处理，并通过LCD显示模块将结果实时显示出来。
同时，单片机还可以通过通信模块与其他设备进行数据交互。
4. LCD显示模块LCD显示模块用于将称重结果以数字形式显示出来，提供直观的测量结果给用户。
5. 通信接口模块通信接口模块允许智能电子秤与其他设备进行数据交互，如与计算机进行连接，实现数据的上传和下载。
二、系统设计方法基于单片机的智能电子秤控制系统的设计可以按照以下步骤进行：1. 硬件设计根据系统的功能需求，选择适当的称重传感器和AD转换模块，并通过电路设计将其与单片机和LCD显示模块进行连接。
此外，根据实际需求选择合适的通信接口模块。
2. 软件设计编写单片机的控制程序，包括AD转换的初始化和读取、数据处理、LCD显示等功能。
根据实际需求，可以添加一些额外的功能，如单位选择、重量校准等。
3. 系统测试将硬件和软件进行组装后，进行系统测试。
通过放置不同重量的物体进行秤量，检查显示结果的准确性和稳定性。
同时，测试通信功能是否正常工作。
基于单片机的数字电子称设计
基于单片机的数字电子称设计本文介绍了基于单片机的数字电子称的设计。
数字电子称是一种精度高、可靠性强的电子称重设备，由于其易于操作、数字显示、自动化等特点，已经被广泛应用于各个领域，如工业生产、商业贸易、医疗卫生等。
设计方案中采用的单片机是AT89C51，其主要作用是进行数据采集、数据处理和息传输等。
在称重时，传感器会将重量数据传输给单片机，单片机进行AD转换后得到重量数据，经过处理后显示在数字LED屏幕上。
下面是单片机数字电子称的设计流程：1. 传感器选择根据所需的称重范围和精度要求，选择相应的传感器。
一般来说，数字电子称应该具有2%—5%的精度，这取决于称重物品的重量和大小。
本设计方案选择的传感器是HX711模块，具有高精度、可靠性好、抗干扰性强等优点。
2. 单片机的IO口程序设计单片机通过IO口与HX711模块连接，接收传感器传来的数据进行处理。
设计中用到的IO口有四个，分别是数据输入口、数据输出口、时钟输入口和工作指示灯。
程序设计时需要对这些IO口进行初始化、数据读取和数据输出等处理。
3. AD转换处理将模拟电压转换成数字信号，单片机内置ADC模块将模拟信号转换成数字信号，然后通过程序计算获得准确的重量数据。
在转换时，需要根据传感器输出电压的变化情况进行精确的AD转换。
4. 数据显示与输出将经过处理的重量数据显示在数字LED屏幕上。
单片机通过串口与上位机进行通信，将数据传输给电脑等设备，方便数据处理和记录。
同时，还可以将数据进行网络传输，实现远程监控、远程控制等功能。
5. 硬件电路设计在设计硬件电路时，需要考虑电路的稳定性、可靠性和安全性。
为了防止静电干扰和电磁波干扰，需要采用屏蔽操作。
在电路中应该加入保险电路，以避免电源波动烧坏IC。
此外，还需要有良好的接地系统，以避免接地不良和电源共模干扰。
本设计方案是基于单片机的数字电子称的设计方案，精度高、可靠性强。
它可以直接读取传感器输出的模拟信号，用单片机进行AD转换、数据处理和信号输出等操作，将重量数据准确显示在数字LED屏幕上。
51单片机电子秤程序设计
51单片机电子秤程序设计概述本文档介绍了如何使用51单片机（AT89C51）设计一个简单的电子秤程序。
通过该程序，电子秤能够测量物体的重量并实时显示在液晶显示屏上。
硬件准备在开始编写程序之前，我们需要准备以下硬件设备：- AT89C51单片机开发板- 电子秤传感器模块- 16x2液晶显示屏- 连接线程序设计以下是该电子秤的主要程序设计步骤：1. 引入必要的头文件include <reg51.h>include <lcd.h>2. 定义端口和变量sbit DOUT = P3^7; // 电子秤传感器数据接口float weight = 0; // 测量到的重量3. 初始化液晶显示屏void lcd_init(){// 在这里初始化液晶显示屏的相关设置}4. 启动AD转换void start_conversion(){// 在这里启动AD转换，将传感器的模拟数据转换为数字数据}5. 读取AD转换结果float read_conversion(){// 在这里读取AD转换结果并返回}6. 主程序void main(){lcd_init(); // 初始化液晶显示屏while (1){start_conversion(); // 启动AD转换weight = read_conversion(); // 读取AD转换结果// 将重量显示在液晶显示屏上lcd_gotoxy(1, 1); // 设置光标位置lcd_print("Weight: %.2f kg", weight); // 显示重量delay(500); // 延时一段时间，以控制刷新速度}}总结通过以上步骤，我们可以设计一个简单的51单片机电子秤程序。
该程序可以实时获取电子秤传感器的数据，并将测量到的重量显示在液晶显示屏上。
我们可以根据实际需求进行进一步的功能扩展和优化。
请注意，本文档仅提供了程序设计的概述，并未包含具体的代码实现。
基于单片机的智能电子秤设计
基于单片机的智能电子秤设计随着人们对健康、饮食和运动的重视越来越深，计算体重的电子秤已成为现代家庭必备的健康产品之一。
电子秤的设计早已从早期的机械式缓慢演变为现代的数字化电子秤，随着科学技术的不断进步，电子秤的功能也得到了比较大的提升。
本文将介绍一种基于单片机的智能电子秤设计，使得电子秤具有更加智能化的功能。
一、设计原理单片机是一种高度集成、可编程的微型计算机，它具有多种接口和控制功能，非常适合用于小型计算机系统的控制和通讯处理。
本文采用ATmega8单片机，最大工作频率为16MHz，它是一种低功耗、高性能的单片机。
智能电子秤的基本原理是在称重传感器所测得的重量数据的基础上，使用单片机将其数据收集、处理，并输出显示。
本文的电子秤设计基于16 位高精度AD采集芯片HX711，采用负压力式力传感器作为测量重量的传感器，能够精确测量物体的重量。
由于电子秤测量出的重量数据单位是数字，因此只有通过单片机实现数据的处理，才能使得电子秤具有更加智能化的功能。
二、设计方法（一）硬件设计1、称重传感器负压力式力传感器是一种灵敏度更高、稳定性更好的传感器，比其它传感器更适合于电子秤的设计。
我们使用HX711芯片进行AD采集，能够提供24位的数据输出，可以极大地提高精度和稳定性。
2、按键开关电子秤需要设置一个方便顾客使用的开关，按下即可开启或关闭电子秤。
我们采用截止开关电阻，即编写程序时在输入中识别此开关，实现开启关闭功能。
3、数码管数码管用于显示测得的重量数据，包括整数部分和小数部分。
本文采用共阴极的 4 位7 段数码管，尺寸为0.56英寸，它需要多路并联才能通过ATmega8单片机输出控制信号。
4、外设根据需要，我们可以为电子秤添加一些外设，比如LCD显示屏，蜂鸣器等。
（二）软件设计基于单片机的智能电子秤设计必须编写针对ATmega8单片机的程序。
我们采用keil C语言编写程序。
编写程序时需要注意以下几个方面：1、定义AD采样量和检测量我们需要正确设置AD采样量和检测量的量程参数，以确保重量数据的可靠性和准确性。
基于单片机的电子秤设计
基于单片机的电子秤设计随着科技的不断发展，电子秤在日常生活和工业生产中发挥着越来越重要的作用。
传统的电子秤往往采用复杂的电路和机械结构，使得其体积大、成本高、可靠性差。
为了解决这些问题，本文将介绍一种基于单片机的电子秤设计方案。
一、系统设计方案基于单片机的电子秤主要由传感器、信号处理电路、单片机和显示模块组成。
其中，传感器负责采集物体的重量信息，信号处理电路则对传感器输出的信号进行放大和滤波，单片机对处理后的信号进行读取和计算，并将结果传输给显示模块。
二、硬件设计1、传感器电子秤的传感器部分通常采用应变片式或电容式传感器。
其中，应变片式传感器具有精度高、稳定性好的优点，但其输出信号较小，需要经过放大处理；电容式传感器则具有响应速度快、过载能力强的优点，但其精度和稳定性相对较差。
因此，在选择传感器时需要根据实际需求进行权衡。
2、信号处理电路信号处理电路主要包括放大器和滤波器两部分。
放大器用于将传感器输出的微弱信号进行放大，以便于后续处理；滤波器则用于去除信号中的噪声和干扰。
此外，还需要设计适当的电源电路，为整个系统提供稳定的电源。
3、单片机单片机是整个系统的核心，负责对传感器输出的信号进行读取和计算。
本设计采用AT89C51单片机，该单片机具有价格低、性能稳定、易于编程等优点。
4、显示模块显示模块用于将单片机的计算结果直观地展示给用户。
本设计采用LED数码管作为显示器件，具有简单易用、成本低等优点。
三、软件设计软件部分主要包括数据采集、数据处理和数据显示三个模块。
数据采集模块负责读取传感器的输出信号；数据处理模块则对采集到的数据进行滤波、放大和计算；数据显示模块则将处理后的结果通过LED数码管展示给用户。
此外，还需要设计适当的延时和去抖动算法，以提高系统的稳定性和精度。
四、测试与结论为了验证本设计的有效性，我们对基于单片机的电子秤进行了测试。
测试结果表明，该电子秤的测量精度和稳定性均得到了较好的实现，同时具有体积小、成本低、可靠性高等优点。
电子称的设计与制作基于单片机的设计
误差范围应不超过±0.5%，重复性误 差不超过±0.25%。
性能分析
稳定性
在多次测试中，电子称的读数应保持稳定，无明 显波动。
线性度
加载砝码时，读数应与实际重量呈线性关系，无 显著弯曲。
响应时间
加载或卸载砝码后，电子称的读数应在短时间内 达到稳定。
优化建议与改进措施
1 2
优化算法
调整单片机内部算法，降低误差范围，提高测量 精度。
电子称的设计
硬件设计
传感器选择
选择高精度、低漂移的称重传感器， 如应变片式传感器，以获取准确的称 重数据。
信号调理电路
设计信号调理电路，将称重传感器的 输出信号调整为适合单片机接收的电 压或电流信号。
单片机控制电路
选择合适的单片机型号，并设计单片 机控制电路，包括电源电路、时钟电 路和复位电路等。
单片机与其他组件的连接
称重传感器
通过适当的接口电路（ 如差分放大器）将称重 传感器的输出信号接入 单片机的ADC输入端。
显示模块
单片机通过并行或串行 接口与显示模块连接， 控制显示模块的显示内 容。
按键和报警器
单片机通过GPIO口与按 键和报警器连接，实现 用户操作和重量超限报 警。
03
CATALOGUE
显示与按键电路
选择合适的显示屏和按键模块，设计 显示与按键电路，实现用户交互功能 。
软件设计
数据采集与处理
01
编写程序实现单片机从称重传感器读取称重数据，并进行滤波
、去噪、放大等处理。
校准与补偿
02
编写程序实现电子称的校准和补偿功能，以确保称重结果的准
确性。
人机交互
03
编写程序实现用户通过显示屏和按键进行操作，如设LCD 显示模块等，各模块协同工作实现称重功能。
基于单片机的智能电子秤设计
基于单片机的智能电子秤设计在现代社会，电子秤作为一种重要的测量工具，广泛应用于商业、工业、农业以及日常生活等各个领域。
随着科技的不断发展，人们对电子秤的功能和性能提出了更高的要求，智能电子秤应运而生。
智能电子秤不仅能够准确测量物体的重量，还具备了数据处理、存储、传输以及智能化控制等功能，为人们的生产和生活带来了极大的便利。
本文将介绍一种基于单片机的智能电子秤设计方案。
一、系统总体设计本智能电子秤系统主要由称重传感器、信号调理电路、单片机、显示模块、键盘模块以及通信模块等部分组成。
称重传感器负责将物体的重量转换为电信号，信号调理电路对传感器输出的微弱信号进行放大、滤波等处理，以提高信号的质量。
单片机作为系统的核心，负责对处理后的信号进行采集、计算和处理，并控制其他模块的工作。
显示模块用于实时显示物体的重量和相关信息，键盘模块用于输入操作指令，通信模块则用于将测量数据传输到上位机或其他设备。
二、硬件设计1、称重传感器称重传感器是电子秤的关键部件，其性能直接影响测量精度。
本设计选用电阻应变式称重传感器，该传感器具有精度高、稳定性好、结构简单等优点。
电阻应变式称重传感器的工作原理是基于电阻应变效应，当传感器受到外力作用时，其弹性体发生变形，从而导致粘贴在弹性体上的电阻应变片的电阻值发生变化。
通过测量电阻应变片电阻值的变化，即可得到外力的大小。
2、信号调理电路由于称重传感器输出的信号非常微弱，通常只有几毫伏到几十毫伏，且含有大量的噪声和干扰，因此需要经过信号调理电路进行放大、滤波等处理。
信号调理电路主要由放大器、滤波器和基准电源等组成。
放大器采用高精度仪表放大器，能够将传感器输出的微弱信号放大到适合单片机处理的范围。
滤波器采用低通滤波器，用于滤除信号中的高频噪声和干扰。
基准电源为整个电路提供稳定的参考电压，以保证测量精度。
3、单片机单片机是整个系统的控制核心，本设计选用 STM32F103 系列单片机。
STM32F103 系列单片机具有高性能、低功耗、丰富的外设资源等优点，能够满足智能电子秤的设计要求。
基于单片机的电子秤程序
A_8255 EQU 7C00HB_8255 EQU 7D00HC_8255 EQU 7E00HCON_8255 EQU 7F00H;8255端口定义ADC_0808 EQU 8000H;ADC0809地址ZHONGLIANG EQU 15H;重量存放地址DANJIA EQU 16H;单价存放地址EOC EQU P3.3W8 EQU 0FEHW7 EQU 0FDHW6 EQU 0FBHW5 EQU 0F7HW4 EQU 0EFHW3 EQU 0DFHW2 EQU 0BFHW1 EQU 07FH;定义LED位码;;;;;;;;;主程序;;;;;;;;;;ORG 0000HLJMP MAINORG 0003HLJMP EINT0SORG 0100HMAIN: MOV P1,#0F0HSETB TCON.0; 外部中断为下降沿触发MOV IE,#81H; 外部中断开中断MOV DPTR,#CON_8255MOV A,#80H;状态字MOVX @DPTR,A;8255初始化LOOP: PUSH DPHPUSH DPLPUSH ACCMOV DPTR,#ADC_0808MOV A,#00HMOVX @DPTR,A;启动0808，A无实际意义ADLP1:JNB EOC,ADLP1ADLP2:JB EOC,ADLP2MOVX A,@DPTR;读MOV ZHONGLIANG,APOP ACCPOP DPLPOP DPHMOV A,ZHONGLIANGLCALL XIANSHI1;调用显示程序MOV A,DANJIALCALL XIANSHI2MOV A,ZHONGLIANGMOV B,DANJIAMUL AB;算出总价LCALL XIANSHI3;只显示低八位SJMP LOOP;;;;;;;;;;;;;;;键盘子程序;;;;;;;;;EINT0S:LCALL KEY ;调用键盘扫描程序KEY: CLR EA ;中断总禁止PUSH PSW ;PSW入栈LCALL DELAY ;调用延时程序去抖动LCALL KS ;调用检测按键子程序JNZ SAOMIAO ;若有按键则跳转至扫描LJMP INT0RSAOMIAO:ACALL K1 ;调用键盘扫描程序INC AMOVC A,@A+PC ;查表后将值送入累加器MOV DANJIA,A ;在P0口显示键盘值K1: ;键盘扫描子程序MOV R2,#0EFH ;将扫描值送入R2暂存MOV R4,#00H ;R4用于存放行值,并将00H暂存K3: MOV P1,R2 ;将R2的值送入P1口L6: JB P1.0,L1 ;P1.0等于1跳转到L1MOV A,#00H ;将第一列的列值00H送入ACCAJMP LK ;跳转到键值理程序进行键值处理L1: JB P1.1,L2MOV A,#03HAJMP LKL2: JB P1.2,L3MOV A,#06HAJMP LK ;跳转到键值处理程序L3: JB P1.3,NEXTMOV A,#09H;LK: ADD A,R4 ;行值和列值等于键值PUSH ACC; ;A入栈K4: LCALL DELAY ;调用延时程序，去抖动LCALL KSJNZ K4 ;按键没有松开继续返回检测POP ACC ;A出栈RETNEXT:INC R4 ;将行值加一MOV A,R2;JNB ACC.6,INT0R ;未扫描出键值退出中断RL A ;扫描未完成将A中的值右移一位进行下一列的扫描MOV R2,A ;将ACC的值送入R2暂存AJMP K3 ;检测下一行KS: ;按键检测程序MOV P1,#0FH ;将P1口高四位置0低四位值1MOV A,P1 ;读P1口XRL A,#0FH ;将A中的值与0FH相异或RETDELAY:; 10ms延时去抖动子程序2*FA*2=10ms MOV R5,#02HL7: MOV R6,#0FAHL8: DJNZ R6,L8DJNZ R5,L7RETINT0R: POP PSWMOV P1,#0F0HSETB T CON.0MOV IE,#81HRETI;;;;;;;;;显示子程序1;;;;;;;;;XIANSHI1: MOV B,#100DIV ABLCALL AA1;取段码MOV DPTR,#B_8255 MOVX @DPTR,A;送段码MOV DPTR,#A_8255MOV A,#W8MOVX @DPTR,A;送位码LCALL DLY1;十位数MOV A,BMOV B,#10DIV ABLCALL AA1;取段码MOV DPTR,#B_8255 MOVX @DPTR,A;送段码MOV DPTR,#A_8255MOV A,#W7MOVX @DPTR,A;送位码LCALL DLY1;个位MOV A,BLCALL AA1;取段码MOV DPTR,#B_8255 MOVX @DPTR,A;送段码MOV DPTR,#A_8255MOV A,#W6MOVX @DPTR,A;送位码LCALL DLY1RETAA1: INC AMOVC A,@A+PCRETDB 03FH,06H,05BH,04FH,66H,06DH DB 07DH,07H,07FH,06FH,77H,07CH DLY1: MOV R7,#18D11: MOV R6,#210DJNZ R6,$DJNZ R7,D11RET;;;;;;;;;显示子程序2;;;;;;;;;XIANSHI2:LCALL AA2;取段码MOV DPTR,#B_8255 MOVX @DPTR,A;送段码MOV DPTR,#A_8255MOV A,#W4MOVX @DPTR,A;送位码LCALL DLY2RETAA2: INC AMOVC A,@A+PCRETDB 03FH,06H,05BH,04FH,66H,06DH DB 07DH,07H,07FH,06FH,77H,07CH DLY2: MOV R7,#28D12: MOV R6,#160DJNZ R6,$DJNZ R7,D12RET;;;;;;;;;显示子程序3;;;;;;;;; XIANSHI3: MOV B,#100DIV ABLCALL AA3;取段码MOV DPTR,#B_8255 MOVX @DPTR,A;送段码MOV DPTR,#A_8255MOV A,#W3MOVX @DPTR,A;送位码LCALL DLY3;十位数MOV A,BMOV B,#10DIV ABLCALL AA3;取段码MOV DPTR,#B_8255 MOVX @DPTR,A;送段码MOV DPTR,#A_8255MOV A,#W2MOVX @DPTR,A;送位码LCALL DLY3;个位MOV A,BLCALL AA3;取段码MOV DPTR,#B_8255 MOVX @DPTR,A;送段码MOV DPTR,#A_8255MOV A,#W1MOVX @DPTR,A;送位码LCALL DLY3RETAA3: INC AMOVC A,@A+PCRETDB 03FH,06H,05BH,04FH,66H,06DH DB 07DH,07H,07FH,06FH,77H,07CH DLY3: MOV R7,#18D13: MOV R6,#210DJNZ R6,$DJNZ R7,D13RETEND。
基于51单片机数字电子称程序
外围电路：ADC0804，24C02，1602主函数部分参考下，其他的就不用加加#include<reg52.h>#include <intrins.h>#include"1602.h"#include"24c02.h"#define uint unsigned int#define uchar unsigned charsbit adrd=P3^7; //IO口定义sbit adwr=P3^6;sbit adcs=P0^7;sbit diola=P2^5;sbit beep=P2^3;sbit setkey=P3^7;uchar key_num,num;uchar RMB_s,RMB_g,RMB;long date,ren,dat;int add_i2c,bianma;uchar code table[]="0123456789";uchar table1[4];/********************************************************************蜂鸣器驱动********************************************************************/ void BEEP(){uchar i;for(i=0;i<180;i++){delayB(5);beep=!beep;}beep=1;}/********************************************************************ADC0804 起始信号********************************************************************/ void ad_start(){adcs=0;_nop_();adwr=0;_nop_();adwr=1;_nop_();adcs=1;}/********************************************************************ADC0804 读操作********************************************************************/uchar ad_read(){uchar temp;adcs=0;_nop_();adrd=0;_nop_();temp=P1;_nop_();adrd=1;_nop_();adcs=1;return(temp);}/********************************************************************矩阵键盘扫描********************************************************************/uchar getkey(){static unsigned char flag = 0;unsigned char key;P3=0x0f;if(P3!=0x0f){if(flag==0){flag=1; //松手检测key=P3|0xf0;P3=key;switch(P3){case 0xee:return 0; break;case 0xde:return 1; break;case 0xbe:return 2; break;case 0x7e:return 3; break;case 0xed:return 4; break;case 0xdd:return 5; break;case 0xbd:return 6; break;case 0x7d:return 7; break;case 0xeb:return 8; break;case 0xdb:return 9; break;case 0xbb:return 10;break;case 0x7b:return 11;break;case 0xe7:return 12;break;case 0xd7:return 13;break;case 0xb7:return 14;break;case 0x77:return 15;break;}}}else{flag=0;}return 0xff;}/********************************************************************控制按键设置********************************************************************/ void keyscan(){static uchar i=0,flag = 0,flag1=0,flag2=0;static bit flag_frist = 1;static uchar p;uchar pri;num = getkey();if(num != 0xff){if((num>=0)&&(num<10)&&(flag==0)){if(flag1==0){// flag1=1;if(i==0){Lcd_dis_str(12,1,"____");Lcd_dis_str(4,2,"00");}display(0x8c+i,table[num]);table1[i]=num;i++;if(i==4){i=0;}}else{if(flag_frist){RMB_s = num;flag_frist = 0;display(0xc4,table[RMB_s]);}else{RMB_g = num;flag_frist = 1;flag = 0;flag1=0;RMB=RMB_s*10+RMB_g;display(0xc5,table[RMB_g]);}}}//////////////////////////////////////////if(num==10){if(flag2==0){flag2=1;flag1=1;Lcd_dis_str(12,1," ");}else{flag2=0;flag1=0;Lcd_dis_str(12,1,"____");}}/////////////////////////////////////////////if(num==15){flag = 1;Lcd_dis_str(4,2," ");}////////////////////////////////////////////////if(num==12){RMB=0;Lcd_dis_str(12,1,"____");Lcd_dis_str(4,2,"00");Lcd_dis_str(11,2,"00.00");}/////////////////////////////////////////////////////if(num==11){write_24c02(add_i2c,RMB);Lcd_dis_str(4,2,"OK");delay1(600);p=read_24c02(add_i2c);display(0xc4,table[p/10]);display(0xc5,table[p%10]);}/////////////////////////////////////////////////////if(num==14){pri=read_24c02(add_i2c);RMB=pri;display(0xc4,table[pri/10]);display(0xc5,table[pri%10]);}//////////////////////////////////////////////////////if((num>=0)&&(num<10)&&(flag==1)) //改变{if(flag_frist){RMB_s = num;flag_frist = 0;display(0xc4,table[RMB_s]);}else{RMB_g = num;flag_frist = 1;flag = 0;RMB=RMB_s*10+RMB_g;display(0xc5,table[RMB_g]);}}}}void datdeal(){bianma=table1[0]*1000+table1[1]*100+table1[2]*10+table1[3];add_i2c=bianma+1;}/********************************************************************显示函数********************************************************************/void Lcd1602_dis(){date=ad_read();date=date*1000/255;ren=date*RMB;display(0x85,table[date/100]) ; //重量Lcd_dis_char(6,1,'.');display(0x87,table[date%100/10]);display(0x88,table[date%10]);display(0xcb,table[ren/1000]) ; //总额display(0xcc,table[ren%1000/100]);Lcd_dis_char(13,2,'.');display(0xce,table[ren%1000%100/10]);display(0xcf,table[ren%10]);if(date>=500)BEEP(); //超重报警}void dis_init(){lcd_init();Lcd_dis_str(5,1,"WELCOME");Lcd_dis_str(2,2,"QQ:469790714");delay1(500);Lcd_clean();delay(1);Lcd_dis_str(0,1,"Heft:");Lcd_dis_str(0,2,"RMB:");Lcd_dis_str(7,2,"ALL:");Lcd_dis_str(9,1,"Kg");Lcd_dis_str(12,1,"____");Lcd_dis_str(4,2,"00");}/********************************************************************主函数********************************************************************/ void main(){dis_init();while(1){ad_start() ;delay1(100);Lcd1602_dis();keyscan();datdeal();}}。
基于单片机的电子计价秤设计
一、国内外电子称发展情况随着称重传感器各项性能的不断突破，为电子称的发展奠定了基础，国外如美国、西欧等一些国家在20世纪60年代就出现了0.1%称量准确度的电子称，并在70年代中期约对75%的机械称进行了机电结合式改造。
80年代以来，我国通过自行研究引进消化吸收和技术改造。
已由传统的机械式衡器步入集传感器、微电子技术、计算机技术与一体化的电子衡器发展阶段。
二、设计方案本电子秤系统由以下几个部分组成。
传感器，放大电路，A/D 转换电路，单片机主控模块。
2．放大电路采用仪表放大器，用以将小的模拟信号放大。
3．A/D 转换将模拟信号转化成数字信号，单片机接收后可以对其进行处理。
三、硬件电路设计 1．电阻应变式传感器电路电阻应变式传感器是将被测量的力，通过它产生的金属弹性变形转换成电阻变化的元件。
由电阻应变片和测量线路两部分组成，其主要参数如附录1所示。
电阻应变片产生的误差，主要来源于温度的影响，本设计主要在实验室内进行，温度的影响可不考虑。
内部丝绕式应变片结构图如下图2所示。
当贴有电阻应变片的弹性平衡梁受到载荷Ｆ作用时，电阻应变片Ｒ1和Ｒ3受到拉伸作用，阻值增加；Ｒ2和Ｒ4受到压缩作用，阻值减小，电桥失去平衡，产生的不平衡电压Ｕ 的大小与所受作用力Ｆ成正比。
电桥的输出电压反映了电阻应变片相应的受力状态。
电桥电路如图3所示。
电桥电路是最常用的非电量电测电路中的一种，当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R1、R2、R3、R4 中，电阻的相对变化率分别为△R1/ R1、△R2/ R2、△R3/ R3、△R4/ R4 ，当使用一个应变片时，RRR ∆=Σ；当二个应变片组成差动状态工作，则有R R2R ∆=Σ；用四个应变片组成二个差动对工作，且R1= R2= R3= R4=R ，RR 4R ∆=Σ。
当电桥后面接放大器时，放大器的输入阻抗都很高，比电桥的输出电阻大很多，因此可以把电桥输出端看成是开路。
基于51单片机的电子秤的设计
基于51单片机的电子秤的设计一、设计要求和总体方案（一）设计要求设计一款基于 51 单片机的电子秤，能够实现以下功能：1、测量范围：0 5kg。
2、测量精度：01g。
3、具备数码管显示功能，能够实时显示测量的重量值。
4、具有去皮功能，方便测量容器的重量。
（二）总体方案本电子秤主要由传感器、信号调理电路、A/D 转换电路、51 单片机、数码管显示电路和按键电路等组成。
传感器将物体的重量转换为电信号，经过信号调理电路进行放大和滤波处理后，送入 A/D 转换电路转换为数字信号。
51 单片机对数字信号进行处理和计算，得到物体的重量值，并通过数码管显示电路进行显示。
按键电路用于实现去皮等功能。
二、硬件设计（一）传感器选择选用电阻应变式传感器，它具有精度高、稳定性好、测量范围广等优点。
当物体放在传感器上时，传感器的电阻值会发生变化，通过测量电阻值的变化可以得到物体的重量。
（二）信号调理电路由于传感器输出的信号比较微弱，需要经过信号调理电路进行放大和滤波处理。
放大电路采用仪表放大器，它具有高共模抑制比、低噪声等优点。
滤波电路采用无源 RC 滤波器，去除信号中的高频噪声。
（三）A/D 转换电路选用 ADC0809 作为 A/D 转换芯片，它是 8 位逐次逼近型 A/D 转换器，具有转换速度快、精度高等优点。
（四）51 单片机选择AT89C51 单片机作为控制核心，它具有性能稳定、价格低廉、编程简单等优点。
（五）数码管显示电路采用共阳数码管进行显示，通过 74HC573 锁存器驱动数码管。
（六）按键电路使用独立按键实现去皮、清零等功能。
三、软件设计（一）主程序流程主程序首先进行系统初始化，包括初始化单片机的 I/O 口、A/D 转换芯片等。
然后进入循环，不断读取 A/D 转换的结果，并进行数据处理和计算，得到物体的重量值，最后将重量值发送到数码管显示。
（二）数据处理算法采用线性拟合的方法对 A/D 转换的结果进行处理，得到与重量值对应的数字量。
基于单片机的电子秤设计
基于单片机的电子秤设计一、引言二、设计要求与整体方案（一）设计要求1、测量范围：能够满足常见物品的质量测量，通常为 0 10kg 或更大。
2、精度要求：达到一定的测量精度，如 01g 或更高。
3、显示功能：清晰显示测量结果，包括质量数值和单位。
4、稳定性：在不同环境条件下保持测量结果的稳定性和可靠性。
（二）整体方案本设计采用单片机作为核心控制单元，结合称重传感器、信号调理电路、A/D 转换电路、显示模块和电源模块等组成电子秤系统。
称重传感器将物体的质量转换为电信号，经过信号调理电路进行放大、滤波等处理后，由 A/D 转换电路将模拟信号转换为数字信号，单片机对数字信号进行处理和计算，最终将测量结果通过显示模块显示出来。
三、硬件设计（一）称重传感器选择合适的称重传感器是电子秤设计的关键。
常见的称重传感器有电阻应变式、电容式等。
电阻应变式传感器具有精度高、稳定性好等优点，被广泛应用于电子秤中。
其工作原理是当物体加载在传感器上时，弹性体发生形变，粘贴在弹性体上的电阻应变片也随之产生电阻变化，通过测量电阻变化即可得到物体的质量。
（二）信号调理电路由于称重传感器输出的信号较弱且存在干扰，需要经过信号调理电路进行处理。
信号调理电路通常包括放大器、滤波器等。
放大器用于将传感器输出的微弱信号放大到适合 A/D 转换的范围；滤波器用于去除信号中的噪声和干扰，提高信号的质量。
（三）A/D 转换电路A/D 转换电路将模拟信号转换为数字信号，以便单片机进行处理。
选择 A/D 转换器时需要考虑其分辨率、转换速度、精度等参数。
常见的 A/D 转换器有 ADC0809、ADS1115 等。
（四）单片机单片机作为电子秤的控制核心，负责处理和计算测量数据，并控制整个系统的工作。
选择单片机时需要考虑其性能、资源、成本等因素。
常见的单片机有 STM32、51 单片机等。
（五）显示模块显示模块用于显示测量结果，常见的有液晶显示屏（LCD）和数码管。
基于单片机的智能电子秤设计
基于单片机的智能电子秤设计一、引言在现代社会，电子秤作为一种重要的测量工具，广泛应用于商业、工业、医疗、家庭等各个领域。
传统的电子秤功能较为单一，只能进行简单的称重操作。
随着科技的不断发展，人们对电子秤的要求越来越高，希望它能够具备更多的功能，如数据存储、数据分析、远程传输等。
基于单片机的智能电子秤应运而生，它不仅能够实现高精度的称重，还能够满足人们对智能化、多功能的需求。
二、智能电子秤的系统组成基于单片机的智能电子秤主要由以下几个部分组成：1、称重传感器称重传感器是电子秤的核心部件，它能够将物体的重量转换为电信号。
常见的称重传感器有电阻应变式、电容式、电感式等。
电阻应变式称重传感器具有精度高、稳定性好、价格低廉等优点，因此在电子秤中得到了广泛的应用。
2、信号调理电路称重传感器输出的电信号通常比较微弱，且存在噪声和干扰，需要经过信号调理电路进行放大、滤波、A/D 转换等处理，以得到可供单片机处理的数字信号。
3、单片机单片机是智能电子秤的控制核心，它负责接收和处理来自信号调理电路的数字信号，并进行数据计算、存储、显示等操作。
常见的单片机有 51 系列、STM32 系列等。
4、显示模块显示模块用于显示称重结果和其他相关信息，常见的显示模块有液晶显示屏（LCD）和发光二极管显示屏（LED）。
LCD 显示屏具有显示清晰、功耗低等优点，而 LED 显示屏则具有亮度高、可视距离远等优点。
5、按键模块按键模块用于设置电子秤的参数，如单位转换、去皮、清零等。
6、存储模块存储模块用于存储称重数据，以便后续查询和分析。
常见的存储模块有 EEPROM、FLASH 等。
7、通信模块通信模块用于实现电子秤与上位机或其他设备之间的数据传输，常见的通信模块有蓝牙、WiFi、RS232 等。
三、智能电子秤的工作原理当物体放置在电子秤的秤盘上时，称重传感器受到压力作用，产生相应的电阻变化。
信号调理电路将称重传感器输出的电阻变化转换为电压变化，并进行放大、滤波等处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A_8255 EQU 7C00H
B_8255 EQU 7D00H
C_8255 EQU 7E00H
CON_8255 EQU 7F00H;8255端口定义
ADC_0808 EQU 8000H;ADC0809地址ZHONGLIANG EQU 15H;重量存放地址
DANJIA EQU 16H;单价存放地址
EOC EQU P3.3
W8 EQU 0FEH
W7 EQU 0FDH
W6 EQU 0FBH
W5 EQU 0F7H
W4 EQU 0EFH
W3 EQU 0DFH
W2 EQU 0BFH
W1 EQU 07FH;定义LED位码
;;;;;;;;;主程序;;;;;;;;;;
ORG 0000H
LJMP MAIN
ORG 0003H
LJMP EINT0S
ORG 0100H
MAIN: MOV P1,#0F0H
SETB TCON.0; 外部中断为下降沿触发
MOV IE,#81H; 外部中断开中断
MOV DPTR,#CON_8255
MOV A,#80H;状态字
MOVX @DPTR,A;8255初始化
LOOP: PUSH DPH
PUSH DPL
PUSH ACC
MOV DPTR,#ADC_0808
MOV A,#00H
MOVX @DPTR,A;启动0808，A无实际意义
ADLP1:JNB EOC,ADLP1
ADLP2:JB EOC,ADLP2
MOVX A,@DPTR;读
MOV ZHONGLIANG,A
POP ACC
POP DPL
POP DPH
MOV A,ZHONGLIANG
LCALL XIANSHI1;调用显示程序
MOV A,DANJIA
LCALL XIANSHI2
MOV A,ZHONGLIANG
MOV B,DANJIA
MUL AB;算出总价
LCALL XIANSHI3;只显示低八位
SJMP LOOP
;;;;;;;;;;;;;;;键盘子程序;;;;;;;;;
EINT0S:
LCALL KEY ;调用键盘扫描程序
KEY: CLR EA ;中断总禁止
PUSH PSW ;PSW入栈
LCALL DELAY ;调用延时程序去抖动
LCALL KS ;调用检测按键子程序
JNZ SAOMIAO ;若有按键则跳转至扫描
LJMP INT0R
SAOMIAO:
ACALL K1 ;调用键盘扫描程序
INC A
MOVC A,@A+PC ;查表后将值送入累加器
MOV DANJIA,A ;在P0口显示键盘值
K1: ;键盘扫描子程序
MOV R2,#0EFH ;将扫描值送入R2暂存
MOV R4,#00H ;R4用于存放行值,并将00H暂存
K3: MOV P1,R2 ;将R2的值送入P1口
L6: JB P1.0,L1 ;P1.0等于1跳转到L1
MOV A,#00H ;将第一列的列值00H送入ACC
AJMP LK ;跳转到键值理程序进行键值处理L1: JB P1.1,L2
MOV A,#03H
AJMP LK
L2: JB P1.2,L3
MOV A,#06H
AJMP LK ;跳转到键值处理程序
L3: JB P1.3,NEXT
MOV A,#09H;
LK: ADD A,R4 ;行值和列值等于键值
PUSH ACC; ;A入栈
K4: LCALL DELAY ;调用延时程序，去抖动
LCALL KS
JNZ K4 ;按键没有松开继续返回检测
POP ACC ;A出栈
RET
NEXT:
INC R4 ;将行值加一
MOV A,R2;
JNB ACC.6,INT0R ;未扫描出键值退出中断
RL A ;扫描未完成将A中的值右移一位进行下一列的扫描
MOV R2,A ;将ACC的值送入R2暂存
AJMP K3 ;检测下一行
KS: ;按键检测程序
MOV P1,#0FH ;将P1口高四位置0低四位值1
MOV A,P1 ;读P1口
XRL A,#0FH ;将A中的值与0FH相异或
RET
DELAY:; 10ms延时去抖动子程序2*FA*2=10ms MOV R5,#02H
L7: MOV R6,#0FAH
L8: DJNZ R6,L8
DJNZ R5,L7
RET
INT0R: POP PSW
MOV P1,#0F0H
SETB T CON.0
MOV IE,#81H
RETI
;;;;;;;;;显示子程序1;;;;;;;;;
XIANSHI1: MOV B,#100
DIV AB
LCALL AA1;取段码
MOV DPTR,#B_8255 MOVX @DPTR,A;送段码
MOV DPTR,#A_8255
MOV A,#W8
MOVX @DPTR,A;送位码
LCALL DLY1
;十位数
MOV A,B
MOV B,#10
DIV AB
LCALL AA1;取段码
MOV DPTR,#B_8255 MOVX @DPTR,A;送段码
MOV DPTR,#A_8255
MOV A,#W7
MOVX @DPTR,A;送位码
LCALL DLY1
;个位
MOV A,B
LCALL AA1;取段码
MOV DPTR,#B_8255 MOVX @DPTR,A;送段码
MOV DPTR,#A_8255
MOV A,#W6
MOVX @DPTR,A;送位码
LCALL DLY1
RET
AA1: INC A
MOVC A,@A+PC
RET
DB 03FH,06H,05BH,04FH,66H,06DH DB 07DH,07H,07FH,06FH,77H,07CH DLY1: MOV R7,#18
D11: MOV R6,#210
DJNZ R6,$
DJNZ R7,D11
RET
;;;;;;;;;显示子程序2;;;;;;;;;
XIANSHI2:
LCALL AA2;取段码
MOV DPTR,#B_8255 MOVX @DPTR,A;送段码
MOV DPTR,#A_8255
MOV A,#W4
MOVX @DPTR,A;送位码
LCALL DLY2
RET
AA2: INC A
MOVC A,@A+PC
RET
DB 03FH,06H,05BH,04FH,66H,06DH DB 07DH,07H,07FH,06FH,77H,07CH DLY2: MOV R7,#28
D12: MOV R6,#160
DJNZ R6,$
DJNZ R7,D12
RET
;;;;;;;;;显示子程序3;;;;;;;;; XIANSHI3: MOV B,#100
DIV AB
LCALL AA3;取段码
MOV DPTR,#B_8255 MOVX @DPTR,A;送段码
MOV DPTR,#A_8255
MOV A,#W3
MOVX @DPTR,A;送位码
LCALL DLY3
;十位数
MOV A,B
MOV B,#10
DIV AB
LCALL AA3;取段码
MOV DPTR,#B_8255 MOVX @DPTR,A;送段码
MOV DPTR,#A_8255
MOV A,#W2
MOVX @DPTR,A;送位码
LCALL DLY3
;个位
MOV A,B
LCALL AA3;取段码
MOV DPTR,#B_8255 MOVX @DPTR,A;送段码
MOV DPTR,#A_8255
MOV A,#W1
MOVX @DPTR,A;送位码
LCALL DLY3
RET
AA3: INC A
MOVC A,@A+PC
RET
DB 03FH,06H,05BH,04FH,66H,06DH DB 07DH,07H,07FH,06FH,77H,07CH DLY3: MOV R7,#18
D13: MOV R6,#210
DJNZ R6,$
DJNZ R7,D13
RET
END。
