单相双值电容电机原理

单相双值电容电机工作原理

单相双值电容电机工作原理
单相双值电容电机（SCBDE）是一种新型的电机，它有两个电容元件，每个电容元件的两端分别连接着两个电感器，通过控制两个电感器的工作状态，使电机能产生旋转磁场。

单相双值电容电机利用了这一原理，利用电容元件两端的电压和电流的相位差，使电容器两端产生感应电动势。

在定子侧产生旋转磁场的同时，通过控制绕组中电流方向，使转子在空间旋转。

这种电机由一对极对数相同、极距相等的转子组成，转子上均分布着若干个圆环形槽。

在定子侧安装一个绕组（绕组安装在一块绝缘板上），在转子绕组中分别串接一个电容器。

当两个绕组接通时，一个绕组中电流方向由下向上、另一个绕组中电流方向由上向下通过一对电感器。

当两个绕组接通时，它们产生的电流方向相同且相互垂直，产生旋转磁场。

在定子侧形成感应电动势。

单相双值电容电机是由两个定子和一个绕组组成的。

定子位于电机的底部，其上有一对绕组和一块绝缘板。

—— 1 —1 —。

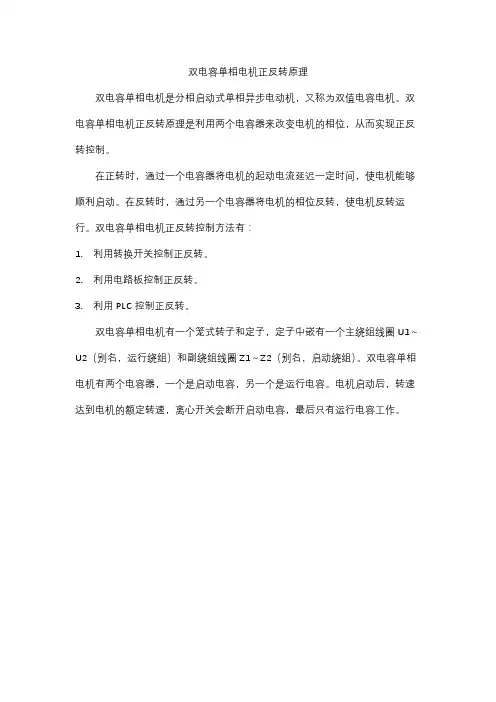

双电容单相电机正反转原理

双电容单相电机正反转原理
双电容单相电机是分相启动式单相异步电动机，又称为双值电容电机。

双电容单相电机正反转原理是利用两个电容器来改变电机的相位，从而实现正反转控制。

在正转时，通过一个电容器将电机的起动电流延迟一定时间，使电机能够顺利启动。

在反转时，通过另一个电容器将电机的相位反转，使电机反转运行。

双电容单相电机正反转控制方法有：
1.利用转换开关控制正反转。

2.利用电路板控制正反转。

3.利用PLC控制正反转。

双电容单相电机有一个笼式转子和定子，定子中嵌有一个主绕组线圈U1～U2（别名，运行绕组）和副绕组线圈Z1～Z2（别名，启动绕组）。

双电容单相电机有两个电容器，一个是启动电容，另一个是运行电容。

电机启动后，转速达到电机的额定转速，离心开关会断开启动电容，最后只有运行电容工作。

单相交流电机的工作原理

单相交流电机的工作原理一、单相交流电动机只有一个绕组，转子是鼠笼式的。

当单相正弦电流通过定子绕组时，电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法旋转。

当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。

这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。

因此，起动绕组可以做成短时工作方式。

但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。

在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。

此种电动机定子做成凸极式的，有两极和四极两种。

每个磁极在1/3-1/4全极面处开有小槽，把磁极分成两个部分，在小的部分上套装上一个短路铜环，好象把这部分磁极罩起来一样，所以叫罩极式电动机。

单相绕组套装在整个磁极上，每个极的线圈是串联的，连接时必须使其产生的极性依次按N、S、N、S排列。

当定子绕组通电后，在磁极中产生主磁通，根据楞次定律，其中穿过短路铜环的主磁通在铜环内产生一个在相位上滞后90度的感应电流，此电流产生的磁通在相位上也滞后于主磁通，它的作用与电容式电动机的起动绕组相当，从而产生旋转磁场使电动机转动起来。

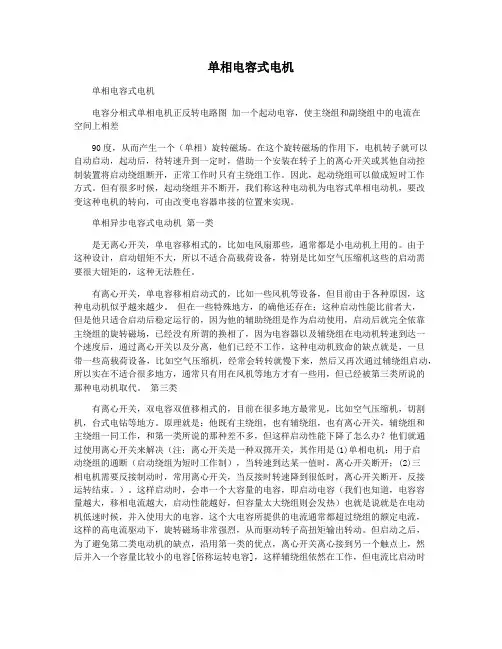

单相电容式电机

单相电容式电机单相电容式电机电容分相式单相电机正反转电路图加一个起动电容，使主绕组和副绕组中的电流在空间上相差90度，从而产生一个（单相）旋转磁场。

在这个旋转磁场的作用下，电机转子就可以自动启动，起动后，待转速升到一定时，借助一个安装在转子上的离心开关或其他自动控制装置将启动绕组断开，正常工作时只有主绕组工作。

因此，起动绕组可以做成短时工作方式。

但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电机的转向，可由改变电容器串接的位置来实现。

单相异步电容式电动机第一类是无离心开关，单电容移相式的，比如电风扇那些，通常都是小电动机上用的。

由于这种设计，启动钮矩不大，所以不适合高载荷设备，特别是比如空气压缩机这些的启动需要很大钮矩的，这种无法胜任。

有离心开关，单电容移相启动式的，比如一些风机等设备，但目前由于各种原因，这种电动机似乎越来越少。

但在一些特殊地方，的确他还存在；这种启动性能比前者大，但是他只适合启动后稳定运行的，因为他的辅助绕组是作为启动使用，启动后就完全依靠主绕组的旋转磁场，已经没有所谓的换相了，因为电容器以及辅绕组在电动机转速到达一个速度后，通过离心开关以及分离，他们已经不工作，这种电动机致命的缺点就是，一旦带一些高载荷设备，比如空气压缩机，经常会转转就慢下来，然后又再次通过辅绕组启动，所以实在不适合很多地方，通常只有用在风机等地方才有一些用，但已经被第三类所说的那种电动机取代。

第三类有离心开关，双电容双值移相式的，目前在很多地方最常见，比如空气压缩机，切割机，台式电钻等地方。

原理就是：他既有主绕组，也有辅绕组，也有离心开关，辅绕组和主绕组一同工作，和第一类所说的那种差不多，但这样启动性能下降了怎么办？他们就通过使用离心开关来解决（注：离心开关是一种双掷开关，其作用是(1)单相电机：用于启动绕组的通断（启动绕组为短时工作制），当转速到达某一值时，离心开关断开；(2)三相电机需要反接制动时，常用离心开关，当反接时转速降到很低时，离心开关断开，反接运转结束。

双电容单相电机倒顺开关接法

双电容单相电机倒顺开关接法
双电容单相电机倒顺开关接法是一种将单相电机转向从正转到反转的接法，它通过调整电机的两个电容器之间的相位来改变电机的方向。

当电容器的相位被调整到一定的值时，电机的正转会变成反转，可以在不断的调节电容器的相位来控制电机的正反转。

双电容单相电机倒顺开关接法原理如下：当两个电容器C1、C2之间的相位差为0度时，电容C1和C2都处于放电状态，电流从C1流出，经过接触器S1，流出电机，然后经过负载R1，流入空气开关，再流入电容C2，这样就形成了一个电路，电机也就能发生正转动作。

当电容C1和C2之间的相位差变为180度时，电容C1和C2都处于充电状态，电流从C2流出，经过接触器S1，流出电机，然后经过负载R1，流入电容C1，这样就形成了一个电路，电机也就发生反转动作。

双电容单相电机倒顺开关接法的控制方式有手动控制和自动控制两种。

手动控制就是人为操作接触器S1分别接通和断开，来改变电容器C1、C2之间的相位差，从而改变电机的方向。

自动控制则是通过控制电路来控制接触器S1的触点，从而改变电容C1、C2之间的相位差，控制电机的正反转。

双电容单相电机倒顺开关接法具有结构简单、操作方便、调节精度高等优点，但也存在一定的缺点，比如换向次数有限，换向量大，换向时间长，电容损耗大，控制困难等。

总之，双电容单相电机倒顺开关接法是一种可以调整电机的方向，使其在不断调整电容器之间的相位差来控制电机的正反转的接法，可以用于控制各种单相电机的转向，但也存在一定的缺点，需要我们注意。

单相电机启动及接线原理解析

单相电机概念及应用：单相电机，是指由220V交流单相电源供电而运转的异步电动机。

在生产方面应用的有微型水泵、磨浆机、脱粒机，粉碎机、木工机械、医疗器械等，在生活方面，有电风扇、吹风机、排气扇、洗衣机、电冰箱等，种类较多，但功率较小。

单相电机启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

因此，需要加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的启动电容，使得与主绕组的电流在相位上相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自行启动旋转起来。

它有两个绕组，一般主绕组（运行绕组）线径较大一点，还有一个启动绕组（副绕组），启动绕组串联一个电容器，是它的电压迟后电流90度，这样两组绕组得到不同的磁场，形成了旋转磁场，电动机就转起来了。

电容在电路中产生的作用就是储存电势和电机中的电势形成电势差，然后产生磁力带动电机转动。

单相电机起动方式：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

双值电容异步电动机

双值电容异步电动机一、单相双电容异步电动机，就是有两个电容的交流电动机，一个电容是启动电容，一个是运行电容，启动电容通过一个离心开关接在副绕组上，当转速达到一定速度后，离心开关在离心力的作用下断开，启动电容也与副绕组断开，完成了启动电容“启动”的使命。

而运行电容则是一直接在副绕组上。

二、２２０Ｖ单相双电容电动机有一个启动电容和一个运行电容。

容量较大的是启动电容，容量较小的是运行电容。

电动机启动后离心开关将启动电容从电路中断开。

如果缺少启动电容，电动机启动困难或无法启动（常表现为空载启动正常，加载后无法启动）；如果缺少运行电容，电动机可以启动，但输出功率变小（常表现为带负载能力降低）。

三、怎样可以避免单相异步带双值电容电动机的离心开关在断开时没有火花和电弧发生?可以在离心开关触头两端并接一只高耐压（高于电源电压一倍以上）小电容，根据电机功率大小电容容量选择0.22uF~0.47uF，具体可通过试用确定。

四、单相双值电容带离心开关的电机改成不带离心开关的，带启动电容，不带运行电容的可以吗？不能，只能淘汰起动电容，还需考虑电机的起动转矩，将运行电容容量适当增大。

五、单相双电容电机发烫原因1 单相双电容的大电容是启动电容，在电动机启动的时候串联在启动绕组上，当电动机的转速达到额定转速的75%时，在离心力的作用下离心开关动作，使启动绕组脱离电源。

由于启动电容容量大，电流也大，一旦离心开关出现故障：不闭合（卡死、断线）——电动机启动缓慢，甚至不启动。

不断开（其他原因导致转速始终达不到额定转速75%、离心开关触点熔焊）——电动机电流过大、温度很高，启动电容发烫，甚至烧毁电动机。

2 启动电容发热检查离心开关或电容是否完好，运转电容（那个容量小的）发热可能是电容漏电或耐压不够，应更换。

另外电容量与电机不匹配或电机匝间短路或过载等原因也会造成电机发热严重。

六、电机是4极的一个工作电容是30 启动是200UF 。

我也不知道电机是多大的空载电流是4个，增氧机的。

单相交流电机的工作原理

单相交流电机的工作原理一、单相交流电动机只有一个绕组.转子是鼠笼式的。

当单相正弦电流通过定子绕组时.电动机就会产生一个交变磁场.这个磁场的强弱和方向随时间作正弦规律变化.但在空间方位上是固定的.所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场.当转子静止时.这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩.使得合成转矩为零.所以电动机无法旋转。

当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转）.这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。

这样平衡就打破了.转子所产生的总的电磁转矩将不再是零.转子将顺着推动方向旋转起来。

要使单相电动机能自动旋转起来.我们可在定子中加上一个起动绕组.起动绕组与主绕组在空间上相差90度.起动绕组要串接一个合适的电容.使得与主绕组的电流在相位上近似相差90度.即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组.将会在空间上产生（两相）旋转磁场.在这个旋转磁场作用下.转子就能自动起动.起动后.待转速升到一定时.借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开.正常工作时只有主绕组工作。

因此.起动绕组可以做成短时工作方式。

但有很多时候.起动绕组并不断开.我们称这种电动机为电容式单相电动机.要改变这种电动机的转向.可由改变电容器串接的位置来实现。

在单相电动机中.产生旋转磁场的另一种方法称为罩极法.又称单相罩极式电动机。

此种电动机定子做成凸极式的.有两极和四极两种。

每个磁极在1/3--1/4全极面处开有小槽.把磁极分成两个部分.在小的部分上套装上一个短路铜环.好象把这部分磁极罩起来一样.所以叫罩极式电动机。

单相绕组套装在整个磁极上.每个极的线圈是串联的.连接时必须使其产生的极性依次按N、S、N、S排列。

02.单相电机双值电容控制正反转原理分析试卷

2020年电器维修技能高考模拟考试试卷(02)滿分耗时（20分钟）姓名班级学号得分
模块一、根据下图电路原理图所示，完成以下项目要求。

(共50分) 下图是220V单相电机双值电容正反转原理图
图一、单相双值电容异步电动机电动机原理图
图二、单相双值电容异步电动机交流接触器控制原理图
1、分析上图所示电路原理，从备选项中将选取结果序号填写在答案栏內20分(错1题扣2
3．根据故障现象找故障原因。

从备选项中将正确结果所对应的序号（单选）填写答题表內共15分。

每题3分(错1题扣3分)
3.根据原理图把KM1上的线号和按钮的线号补完整计15分每个号1.5分(错漏1个号扣1.5分)。

双值电容单相异步电动机

双值电容单相异步电动机
1 异步电动机概述
异步电动机是一种电动机类型，它是工业中最常见的用于驱动各
类设备的电动机。

由于其结构简单、使用方便、成本低廉等优势，异
步电动机在现代工业中得到了广泛的应用。

而其中比较常见的一种异
步电动机就是双值电容单相异步电动机。

接下来我们将对其进行详细
的介绍。

2 双值电容单相异步电动机的构成和工作原理
双值电容单相异步电动机主要由定子及转子两个部分构成。

其中，定子是由一个铁芯和绕有线圈的定子极套组成；转子是一根实心的铜棒，外层绕有铜包线圈。

这类电动机的工作原理是，当交流电源施加在定子绕组上时，由
于线圈内的电流形成了磁场，同时也产生了旋转磁场。

滑环上的铜环
在旋转磁场作用下也开始转动，由于铜环上绕有铜包线圈，所以铜包
线圈中也会产生电流。

而电流通过电容器的不同组合变化，又会影响
铜环上的电流，进而影响电动机的转速。

3 双值电容单相异步电动机的使用场景及优势
双值电容单相异步电动机在家庭、办公室、学校等场景中被广泛
应用，主要用来驱动各类小型设备，例如风扇、卷筒门、电动工具等。

相对于其他种类的电动机，双值电容单相异步电动机有着以下优势：
1. 结构简单，制造成本低廉；
2. 使用方便，维护较为简单；
3. 低功率的驱动效率较高，可以满足小型设备的需求；
4. 安装方便，可适用于不同的安装方式。

总之，双值电容单相异步电动机的应用范围广泛，价格适中，可以帮助我们实现很多小型设备的驱动需求。

单相双值电容异步电动机的原理

单相双值电容异步电动机的结构原理、工作原理、接线图
石如东2015年7月3日
单相双电容电动机称为单相双值电容异步电动机，属于电容分相原理单相电动机。

1、结构原理：
电容分相电动机的转子绕组是浇筑成型的鼠笼式，定子上饶有2组空间上相差90°的启动绕组B和工作绕组A，从而获得电角度ω为90°的两相交变电流，保证旋转磁场的形成条件。

（如图一所示）
2、工作原理：
电容分相电动机通过电容移相作用，将单相交流电分离出另一相相位差90度的交流电，获得两相交变电流并分别送入2个绕组。

工作原理流程如下：定子绕组通入电角度相差90°的两相电流→定子上形成旋转磁场→转子切割磁力线产生感应电流→感应电流产生旋转磁场→转子磁场与定子磁场相互作用→转子转动。

旋转磁场形成原理见图二
3、接线接线原理图：
图三为不分主副绕组的电动机接线图，图四为分主副绕组的电动机接线图。

单相大马力双值电容电动机

单相大马力双值电容电动机，是一种适用于家庭或工业环境的电动机。

它不仅能够为我们带来便利，同时也能够节约能源，保护环境。

接下来，我们来逐一阐述这一电动机的优势和特点。

一、定义与构成是由一个单相电源和两个电容构成的电动机。

其中，一个电容用于启动电动机，另一个电容用于运行电动机。

虽然这种电动机的构造比较简单，但却有着非常强大的输出功率，可以胜任一些难以启动的大型电机。

二、优点1.高效节能拥有高效的启动和运转能力，具有极高的启动转矩，操作简单便捷，因此最大限度地提高了电能的利用效率。

同时，这种电动机使用的电容器节省了更多的能源，与其他传统电动机相比，可以节省40%的电能。

2.低噪音传统电动机常常存在噪音过大的问题，会影响人们的生活质量和工作效率。

而通过有效的振动控制技术以及精心设计的电路结构，噪音问题得到了有效的缓解，让人们工作、生活处于一个安静的环境中。

3.运行稳定稳定性非常高，可以在工作过程中长时间运行而不会因过热或超载而受损。

同时，它的曲线特性非常平稳，转速量程范围非常大，使得其适用性更加广泛。

4.适用范围广适用于各种不同类型的机械和电子设备，如滑台、制冷和切割设备等。

这种电动机的安装和调试过程非常简单，只需要一个人即可完成。

三、发展趋势随着技术的不断进步和应用需要的不断增加，的应用范围也在不断拓展。

未来，随着市场对节能环保的需求不断增加，这种电动机的发展前景将会更加广阔。

总之，是一种性能优异的电动机，它的高效、安静、稳定以及广泛适用等特点深受各个行业用户的青睐。

相信在未来的发展中，它将为我们带来更加优质的服务和体验。

单相交流电机的工作原理

单相交流电机的工作原理一、单相交流电动机只有一个绕组，转子是鼠笼式的。

当单相正弦电流通过定子绕组时，电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法旋转。

当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。

这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。

因此，起动绕组可以做成短时工作方式。

但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。

在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。

此种电动机定子做成凸极式的，有两极和四极两种。

每个磁极在1/3--1/4全极面处开有小槽，把磁极分成两个部分，在小的部分上套装上一个短路铜环，好象把这部分磁极罩起来一样，所以叫罩极式电动机。

单相绕组套装在整个磁极上，每个极的线圈是串联的，连接时必须使其产生的极性依次按N、S、N、S排列。

双值电容异步电动机

双值电容异步电动机一、单相双电容异步电动机，就是有两个电容的交流电动机，一个电容是启动电容，一个是运行电容，启动电容通过一个离心开关接在副绕组上，当转速达到一定速度后，离心开关在离心力的作用下断开，启动电容也与副绕组断开，完成了启动电容“启动”的使命。

而运行电容则是一直接在副绕组上。

富行电容起动电咨220V二、220V单相双电容电动机有一个启动电容和一个运行电容。

容量较大的是启动电容，容量较小的是运行电容。

电动机启动后离心开关将启动电容从电路中断开。

如果缺少启动电容，电动机启动困难或无法启动（常表现为空载启动正常，加载后无法启动）；如果缺少运行电容，电动机可以启动，但输出功率变小（常表现为带负载能力降低）。

I嗣悄也J i* t > ■\ 臥/\ 娥c /三、怎样可以避免单相异步带双值电容电动机的离心开关在断开时没有火花和电弧发生？可以在离心开关触头两端并接一只高耐压（高于电源电压一倍以上）小电容，根据电机功率大小电容容量选择0.22uF~0.47uF，具体可通过试用确定。

四、单相双值电容带离心开关的电机改成不带离心开关的，带启动电容，不带运行电容的可以吗？不能，只能淘汰起动电容，还需考虑电机的起动转矩，将运行电容容量适当增大鑑行电容4心已电容离右开it五、单相双电容电机发烫原因1单相双电容的大电容是启动电容，在电动机启动的时候串联在启动绕组上，当电动机的转速达到额定转速的75%寸，在离心力的作用下离心开关动作，使启动绕组脱离电源。

由于启动电容容量大，电流也大，一旦离心开关出现故障：不闭合（卡死、断线）一一电动机启动缓慢，甚至不启动。

不断开（其他原因导致转速始终达不到额定转速75%离心开关触点熔焊）一一电动机电流过大、温度很高，启动电容发烫，甚至烧毁电动机。

2启动电容发热检查离心开关或电容是否完好，运转电容（那个容量小的）发热可能是电容漏电或耐压不够，应更换。

另外电容量与电机不匹配或电机匝间短路或过载等原因也会造成电机发热严重。

相电容运转异步电机工作原理及故障

二、单相异步电机的基本结构
1、固定部分—定子；由定子铁芯、定子绕组和机座（壳）组成。定子铁芯是电机磁路的一部分，一般由0.5mm硅钢片叠压而成，片与片之间相互绝缘，以减少涡流损耗。定子绕组一般由高强度聚酯漆包线绕制而成。机座（或机壳）一般由A3钢板冲制而成，大电机（单相）则是钢板卷筒后在与铸铝端盖配合而成，三相电机一般均为铸铁机座。 2、转动部分—转子：由转子铁芯、转子绕组（纯铝）、转轴（45＃碳结钢）组成。
03
负载输入电流：是指电动机在额定工作电压、额定电源频率、额定电容、带额定负载运行在额定转速下，所输入电机的电流。单位：A或mA。
01
额定负载输出功率：是指电动机在额定电压、额定电源频率、额定电容、带额定负载运行在额定转速下，轴伸所输出的有功功率。单位：W（瓦）
02
空调电动机常见的技术问题及解决方法
整机噪音及振动：电机噪音值在某一频段存在峰值，此噪音峰值频段与整机固有频率相接近或重合，形成共鸣、共振和整机噪音。整机预防及解决措施：在电机确认阶段将电机噪音峰值频段与整机固有频率错开（这就是一般情况下一次送样不能成功的原因之一，也是我们一般遵循的，只要是系统中的对电机有影响的零部件如支架和风轮风叶等的改变，就必须装整机做噪音等测试）电机，空调钣金件上加阻尼胶，调整风叶形状、增加电机支架刚性（如04年今年3月份汕头出现较多71S振动和噪音严重的问题，后将电机支架加强后上述现象全部消失）、电机安装脚上加胶垫，调整空调板金件的形状、厚度，调整电机极数、定转子的槽配合、定转子直径、定转子气隙、转子斜槽度、铁芯长度、轴承距离等。
噪音：电机噪音可分为机械噪音和电磁噪音。机械噪音通常由电机装配不良定、转子摩擦及轴承声等形成。电磁噪音通常由定、转子气隙不均匀或磁场过于饱和造成，定、转子气隙不均匀受装配零部件同轴度的影响较大，磁场过于饱受所设计功率较大电机的材料限制造成。噪音用分贝dB表示。

单相电动机结构、原理、正反转控制(图文详细)

单相电机正反转控制
简易通过转换开关正反转控制：如图是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值
是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法单，不用复杂的转换开关。
图4 开关控制正反转接线
正反转控制:只需电容分别串入1-2线圈或3-4线线圈即可完成正逆转。对起动与运行绕组的判断：两个线圈的电阻是一样的。
类。
１．电容启动后脱离式电动机
• 这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。。
• 当电机一旦启动，转速上升至额定转速７０％时，离心开关脱开副绕组即断电，电机即可正常运转。
２．罩极式电动机
• 罩极式单相交流电动机，它的结构简单，其电气性能略差于其他单相电机，但由于制作成本低，运行噪声较小，对电器设备干扰小，所以被广泛应用在电风扇、电吹风、吸尘器等小型家用电器中。
３．单电容单相电动机
• 单电容运转式：这种电机结构简单、启动快速、转速稳定，被广泛应用在电风扇、排风扇、抽油烟机等家用电器中。
• 其串接的电容器，当电机在通电启动或者正常运行时，均与启动绕组串接。由于电机其启动的转矩较小，因此很适于排风机、抽风机等要求启动力矩低的电器设备中应用
• “电容运转式”，这种电容即有启动作用又有运转的功能。这种型式一般用在300w以下的电机上。
• 在家用电器电机类中还有一种直流微型电动机。该电机在录音机、随身听、录像机、打印机、传真机等家用电器中广泛应用。直流微型电机由于定子绕组和转子绕组之间的串接形式不同，又可分为并激、串激、复激等几种类别。
• 并激式电机:应用在家用电器中的电机，其定子绕组和转子绕组，绕组之间的串接一般采用并激形式，即电机的定子磁场线圈与电枢绕组线圈并联后接到电源上。当通电后电机可保持磁场恒定，并利用电枢电路控制电机转速。这种直流电机的最大特点是当负载产生波动变化时，电机的转速保持定速状态。此外，在直流电动机中还有一种结构更为简单、用在玩具上的电机，这种电机是用永久磁铁作固定磁场的电动机，在电子玩具、电动剃须刀、微型按摩器等日用小电器中得以广泛应用。

单相双值电机正反转怎么接入交流接触器

单相双值电机正反转怎么接入交流接触器
双值是指两个电容，一个做启动电容一个做运行电容，电容一大一小，大的是起动用的，小的是运行时用的，较小，正反转，可以参照下边的电路图
起动电容，也就是容量较大的一个电容，一般通过离心开关接在副绕组上，当转速达到一定速度后，离心开关在离心力的作用下会断开，起动电容也与副绕组断开，完成了起动，起动电容的作用是提高电机的起动转矩。

而运行电容则是接在副绕组上，满足电机的正常运行需要。

单相电机知识

单相电机加电容的作用要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，如图2所示。

在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。

因此，起动绕组可以做成短时工作方式。

但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。

原理图如下：常用单相电动机种类及特性在家用电器设备中，常配有小型单相交流感应电动机。

交流感应电动机因应用类别的差异，一般可分为分相式电动机、电容启动式电动机、永久分相式电容电动机、罩极式电动机、永磁直流电动机及交直流电动机等类型。

一般的三相交流感应电动机在接通三相交流电后，电机定子绕组通过交变电流后产生旋转磁场并感应转子，从而使转子产生电动势，并相互作用而形成转矩，使转子转动。

但单相交流感应电动机，只能产生极性和强度交替变化的磁场，不能产生旋转磁场，因此单相交流电动机必须另外设计使它产生旋转磁场，转子才能转动，所以常见单相交流电机有分相启动式、罩极式、电容启动式等种类。

１．分相启动式电动机分相式电动机广泛应用于电冰箱、洗衣机、空调等家用电器中。

该电机有一个鼠笼式转子和主、副两个定子绕组。

两个绕组相差一个很大的相位角，使副绕组中的电流和磁通达到最大值的时间比主绕组早一些，因而能产生一个环绕定子旋转的磁通。

这个旋转磁通切割转子上的导体，使转子导体感应一个较大的电流，电流所产生的磁通与定子磁通相互作用，转子便产生启动转矩。

当电机一旦启动，转速上升至额定转速７０％时，离心开关脱开副绕组即断电，电机即可正常运转。

电动机上的电容工作原理

电动机上的电容工作原理日光灯启动器中常有一个电容器并联在氖泡的两端，它能使两个触片在分离时不产生火花，以免烧坏触点，同时还能减轻对附近无线电设备的干扰。

没有电容器时启动器也能工作。

电容运转式单相电动机。

这类电动机实际上是借电容器将“单相”交流电分裂为相位接近90度的“两相”交流电，从而使电动机产生旋转磁场。

因此，把两相绕组中任一相绕组的头和尾进行对调，即可改变磁场的旋转方向，从而使电动机的旋向也发生改变。

分相启动的单相电动机。

这类电机中的副绕组只是在启动过程中接入电器，所以又叫启动绕组。

启动过程中，在启动绕组与工作绕组的共同作用下，像电容运转式电动机一样产生了旋转磁场，使电动机开始进行旋转。

启动绕组断电后，由工作绕组产生的交变脉动磁场，继续维持电动机保持方向不变的连续转动。

故想让这类电动机改变旋向，其处理方法与电容运转方式电动机相同。

国内电动机保护器的现状及趋势(一)热继电器是五十年代初引进苏联技术开发的金属片机械式电动机过载保护器。

它在保护电动机过载方面具有反时限性能和结构简单的特点。

但存在功能少，无断相保护，对电机发生通风不畅，扫膛、堵转、长期过载；频繁启动等故障不起保护作用。

这主要是因为热继电器动作曲线和电动机实际保护曲线不一致，失去了保护作用。

且重复性能差，大电流过载或短路故障后不能再次使用，调整误差大、易受环境温度的影响误动或拒动，功耗大、耗材多、性能指标落后等缺陷。

(二)温度继电器是采用双金属片制成的盘式或其他形式的继电器，具有结构简单、动作可靠，保护范围广泛等优点，但动作缓慢，返回时间长，3KW以上的三角形接法电动机不宜使用。

目前在电风扇、电冰箱、空调压缩机等方面大量使用。

温度继电器与热继电器不同。

温度继电器是装在电动机内部，靠温度变化时期动作的。

而热继电器装在动力线上，靠电流热效应动作的。

(三)电子式电动机保护器已由晶体管发展到集成电路至今已发展到微处理芯片厚模电路，从功能上一般分为断相保护、综合保护（多功能保护）、温度保护和智能保护。
