单相鼠笼式异步电动机的工作原理 单相鼠笼式异步动机由单相电源供电，它直接接到220伏单相交流电源上就能工作，但要采取一定的措施，否则启动不起来。我们日常生活用的一些家用电器，如空调器、电冰箱、洗衣机、电扇等广泛应用着单相异步电动机。 单相异步电动机的工作原理 当给三相异步电动机的定子三相绕组通入三相交流电时，会形成一个旋转磁场，在旋转磁场的作用下，转子将获得启动转矩而自行启动。当三相异步电动机通入单相交流电时就不能产生旋转磁场。 下面来分析单相异步电动机定子绕组通入单相交流电时产生的磁场情况。如下图所示为一台简单的单相异步电动机原理图，定子铁心上布置有单相定子绕组，转子为鼠笼结构。 交流电流波形
电流正半周产生的磁场 电流负半周产生的磁场 当向单相异步电动机的定子绕组入单相交流电后，由上图可见，当电流在正半周及负半周不断交变时，其产生的磁场大小及方向也在不断变化（按正弦规律变化），但磁场的轴线则沿纵轴方向固定不动，这样的磁场称为脉动磁场。 当转子静止不动时转子导体的合成感应电动势和电流为0，合成转矩为0，因此转子没有启动转矩。故单相异步电动机如果不采取一定的措施，单相异步电动机不能自行启动，如果用一个外力使转子转动一下，则转子能沿该方向继续转动下去。 单相异步电动机根据其启动方法或运行方法的不同，可分为单相电容运行电动机；单相电容启动电动机；单相罩极式电动机等。下面分别介绍。单相异步电动机容量一般较小，运行性能较差。 t 45 90 135 180 225 270 360 315
图1 单相电容运行异步电动机原理图 (a)接线图 (b)电流相量图 图1是单相电容运行异步电动机工作原理图。单相电容式异步电动机的定子铁芯上嵌放两套绕组：主绕组U1—U2（主绕组又称工作绕组）和副绕组Z1—Z2（副绕组又称启动绕组）。两套绕组在空间的位置上互差90度电角度。在启动绕Z1—Z2中串入一个电容器C后再与工作绕组并联，然后接到单相电源上。设流过启动绕组Z1－Z2的电流为iz，流过工作绕组U1—U2的电流以为iu，当接上电源后，由于电容的充放电作用，iz落后于iu90度，流过两套绕组的电流iz与iu在相位上相差90度，如图2所示。 设电动机两个绕组接上交流电源后，电流为正值时，电流从绕组的头端进去尾端出来；电流为负值时，电流从绕组的尾端进去头端出来。 从图2可看到：在t＝0瞬间，iz=0，绕组Z1—Z2中无电流流过；而这瞬时iu为负的最大值，绕组U1—U2中电流由U2进Ul出。用右手定则可判断，此时电动机中会产生如图2所示磁场，其合成磁场方向向下。 从图2可看到：在ωt=π/2瞬间，iu＝0，绕组U1—U2中无电流流过；这瞬间iz为正的最大值，绕组Z1-Z2中电流从Z1进Z2出。此时电动机磁场分布如图2所示，其合成磁场方向较t=0时刻顺时针方向旋转了90角度。
单相电机各种接法
单相双值电容电机接线 1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。 2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。 3.启动电容串接离心开关，然后和运转电容并联，组成电容组。启动电容大，运行电容小。主绕组阻值小，副绕组阻值大。

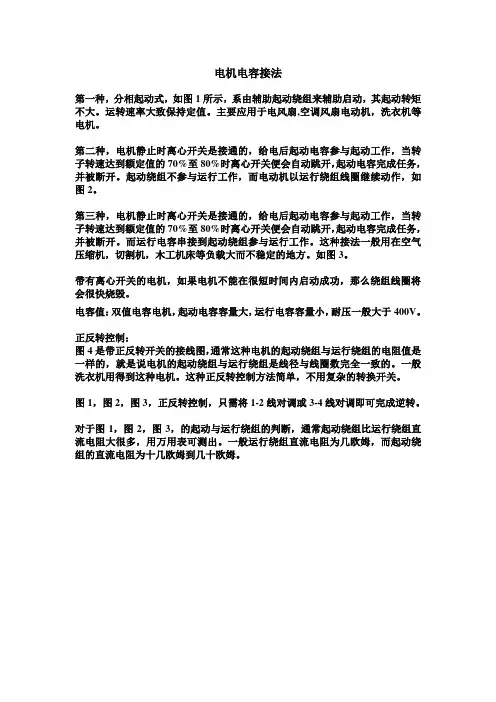

220V交流单相电机起动方式大概分一下几种： 第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇,空调风扇电动机，洗衣机等电机。 图1 电容运转型接线电路 第二种，电容启动式：电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。 图2 电容起动型接线电路
第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3 图3 电容启动运转型接线电路（双值电容器） 带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。 电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。启动绕组阻值大，运转绕组阻值小。 正反转控制： 图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法简单，不用复杂的转换开关。
单相电机,运行电容公式
单相电机选配运行电容公式 一、选配公式1： C=8JS(uF) 式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／mm2 ；S-启动绕组导线截面积(mm2 )。例如：金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm2 ，则截面积S=0.0226mm2 ，选J=7A／mm2 ，所以 C=8×7×0.0226≈1.26uF 实际选配参数为1．2uF±5％，耐压500V的电容。另外应注意电容的耐压值一定要高于400V，以防击穿。 二、选配公式2： 单相运行电容公式：C＝1950×I/U×cosφ (I-电机额定电流，U-电源电压，cosφ-功率因数为0.7～0.8间) 例如：一台单相电机，额定电流为4.8A 功率为750W 如何选择它的电容值？ C＝1950×I/U×COSφ ＝1950×4.8/220×0.8≈34(μF) 例如：求140W电机额定电流：I＝P/U×cosφ (正常运行经电容补偿提高了功率因数，cos φ为0.9) I＝140/220×0.9≈0.7(A) 求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF) 单相电动机工作电容按每100W 1-4uf 选用 三、选配公式3： 三相电动机,分相电容器容量公式： C=350000*I/2p*f*U*cosφ 耐压公式：U（电容）大于或等于1.42*U C为容量；I为电流；f为频率；U为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0.55～0.75。 四、选配公式4： 双值电容的运转电容容量公式： C=120000×I/2p×f×U×cosφ 2p=2.4 耐压公式：U（电容）大于或等于（2～2.3）×U 起动电容容量公式：C=（1.5～2.5）×C（运转）耐压公式：U（电容）大于或等于1.42×U 电容选得太大造成电机电流过大，起动转矩大。
单相电机的倒顺开关正反转接线图及原理(一看便能搞懂)
单相电机的倒顺开关接线及原理 有不少电工对单相电机的接线搞不清。我先对单相电机的正反转原理讲一下。单机电机里面有二组线圈，一组是运转线圈(主线圈)，一组是启动线圈(副线圈)，大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。启动线圈电阻比运转线圈电阻大些，量下就知了。启动的线圈串了电容器的。也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。比起三相电动机的顺逆转控制，单相电动机要困难得多，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。 有接线盒的单相电动机内部接线图
上图,是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，你只需要按图接进电源线，用连接片连接Z2和U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。 单相电动机各个元件也好鉴别，电容都是装在外面，用肉眼就可以看清楚接线位置（如上图）启动电容接在V2—Z1位置，运行电容接在V1—Z1间，从里面引出的线也好鉴别，接在（如上图）UI—U2位置的是运行绕组，接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。用万用表也容易区分6根线，阻值最大的是启动绕组，阻值比较小的运行绕组，阻值为零的是离心开关。如果运行绕组和启动绕组阻值一样大，说明这两个绕组是完全相同的，可以互为代用。单相电动机的绕组两端和电容两端不分极性，任意接都可以，但启动绕组和运行绕组不能接反，启动电容和运行电容不能接反，否则容易烧启动绕组 以下是自己为了消化吸收而画的接线图，在此献给广大电工朋友，希望能给大家带来一些帮助。本人学识粗浅，特建立 QQ群：79694587 以便大家相互学习。
单相电机电容接线图
单相电机电容接线图单相电机电容接线图 时间：2019-01-24 17:22:24 来源：资料室作者： ?山特ups 电源故障维修 ?焊锡技术-教你怎样使焊锡点光亮 ?贴片元件代码型号对照 ?国际频率单位换算 ? RS232接口电路图 ?四环电阻计算器 ? TLC0831 A/D转换器中文简单介绍 ?什么是前置器放大器 ? IRF 系列场效应管参数代换 ?双稳态多谐振荡器 ?电磁阀工作原理 ?稳压二极管在电路中的作用及工作 相关文章 RC 电路瞬时电压在线计算器 直流电机的PWM 冲调速控制技术 电容器选用 TA8435H TA8435中文资料 MAX1669控制直流风扇的无刷电机 直流伺服驱动器的选型 伺服电机功率选择-设计 永磁交流伺服电动机原理
步进电机与伺服电机的区别 伺服电机工作原理 栏目更新 单相电机电容接线图 声控灯电路图 NE555应用电路图 220V 交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇, 空调风扇电动机，洗衣机等电机。接线图第二种，电机静止时 离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80% 时离心开关便会自动跳开，起动电容完成任务，并被断开。起动绕组不参与运行工作，而 电动机以运行绕组线圈继续动作，如图2。第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般 用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3。838电子带有离 心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。电 容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V 。838 电子正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组 的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般 洗衣机用得到这种电机。这种正反转控制方法简单，不用复杂的转换开关。图1，图2， 图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可 测出。一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。 以后我们会陆续告诉大家倒顺开关实物的接线图 图1 电容运转型接线电路 图2 电容起动型接线电路电子制作电路图手机电池充电器电路图电子镇流器电路 图节能灯电路图无线耳机电路制作简单的直流电动机PWM 调速控制电路12V 可控硅充 电器电路图栏目热门单相电机电容接线图声控灯电路图 NE555应用电路图电子制作电路图手机电池充电器电路图电子镇流器电路图节能灯电路图无线耳机电路制作简单 的直流电动机PWM 调速控制电路12V 可控硅充电器电路图双向可控硅调光器电路图 LED 发光二极管应急照明灯电路图 图3 电容启动运转型接线电路（双值电容器） 图4 开关控制正反转接线 图5 双值电容异步电动机倒顺接线图
电容启动三种单相电动机正反转接线图
电容启动三种单相电动机正反转接线（图） 江苏省泗阳县李口中学沈正中 单相电容启动电动机有两个绕组，分别是主绕组（又叫工作绕组、运行绕组），另一个是副绕组（又叫起动绕组）。两个绕组的线径和匝数一般是不同的，主绕组线径比粗些，匝数略少些。副绕组电阻大些，用万用表量下就知了，但也有少数主绕组和副绕组完全相同（倒顺电动机）。多数电动机的副绕组和主绕组在电路中是同时工作的。接线方法是：副绕组和电容电路串联后与主绕组并联，再接到220V 电路中。 单相电容启动电动机可分为三种，即电容运转式、电容起动式和电容运转兼起动式（双电容电动机）。其正反转比起三相电动机（任意交换两相接线即可）正反转的接线稍复杂些，因为单相电动机有启动电容、运行电容、离心开关等辅助装置，且运行绕组和启动绕组也不同，接错线有可能损坏电动机。 单相电机从绕组上看有两种：一种是正反转电动机（也叫倒顺电动机），主绕组和副绕组完全相同；另一种是单向电机，主绕组和副绕组不同，反转时，它的输出功率将变小，有可能损坏电动机。 一、电容运转式电动机 电容运转式电动机是在副绕组上串接有一个电容器，然后与主绕组并联，电动机在工作时或起动时，电容器都参与主绕组共同工作。其接线如图1、图2、图3所示。
二、电容起动式电动机 电容起动式电动机是在副绕组上串接一个电容器和后，再与主绕组并联。电容器在电动机起动时有电流通过，待电动机转速达到其的70％左右，由于转子在运转时产生离心力作用，把离心开关断开，切断了通过电容器的电源，单独由主绕组工作。其接线如图4、图5、图6所示。
三、电容运转兼起动式电动机 电容运转兼起动式电动机是采用双电容连接形式，多用在功率1 KW以上的单相电动机中。其中的起动电容C2容量比运转电容C1容量大一些，接线时不得接错。其接线如图7、图8、图9、图10所示。
单相交流电机的工作原理
单相交流电机的工作原理 一、单相交流电动机只有一个绕组，转子是鼠笼式的。当单相正弦电流通过定子绕组时，电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法旋转。当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。 要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。因此，起动绕组可以做成短时工作方式。但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。 在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。此种电动机定子做成凸极式的，有两极和四极两种。每个磁极在1/3--1/4全极面处开有小槽，把磁极分成两个部分，在小的部分上套装上一个短路铜环，好象把这部分磁极罩起来一样，所以叫罩极式电动机。单相绕组套装在整个磁极上，每个极的线圈是串联的，连接时必须使其产生的极性依次按N、S、N、S排列。当定子绕组通电后，在磁极
交流单相电动机正反转接线示意图
交流单相电动机正反转接线(图) 220V交流单相电机一般都有两个绕组，其中阻值大的是启动绕组（也叫副 绕组），阻值小的是运行绕组（也叫主绕组），如果两绕组阻值相同，则不用区分启动绕组和运行绕组，任一组都可作启动绕组或运行绕组。用万用表找到引出端测量电阻就可以发现了：对于起动绕组与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。电阻最大的是两线圈的串联阻值，最小的是运行绕组，连接电源，阻值在中间的就是启动绕组，串联电容后连接电源。 起动方式一般都是分相起动式，可分为以下几种： 第一种，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇，空调风扇电动机，洗衣机等电动机，如图1所示。 图1电容运转型接线电路 第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开，不参与运行工作，而电动机以运行绕组线圈继续动作。 图2电容起动型接线电路 第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方，如图3所示。带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。
双值电容异步电动机
双值电容异步电动机 一、单相双电容异步电动机，就是有两个电容的交流电动机，一个电容是启动电容，一个是运行电容，启动电容通过一个离心开关接在副绕组上，当转速达到一定速度后，离心开关在离心力的作用下断开，启动电容也与副绕组断开，完成了启动电容“启动”的使命。而运行电容则是一直接在副绕组上。
二、２２０Ｖ单相双电容电动机有一个启动电容和一个运行电容。容量较大的是启动电容，容量较小的是运行电容。电动机启动后离心开关将启动电容从电路中断开。如果缺少启动电容，电动机启动困难或无法启动（常表现为空载启动正常，加载后无法启动）；如果缺少运行电容，电动机可以启动，但输出功率变小（常表现为带负载能力降低）。 三、怎样可以避免单相异步带双值电容电动机的离心开关在断开时没有火花和电弧发生? 可以在离心开关触头两端并接一只高耐压（高于电源电压一倍以上）小电容，根据电机功率大小电容容量选择0.22uF~0.47uF，具体可通过试用确定。 四、单相双值电容带离心开关的电机改成不带离心开关的，带启动电容，不带运行电容的可以吗？
不能，只能淘汰起动电容，还需考虑电机的起动转矩，将运行电容容量适当增大。 五、单相双电容电机发烫原因 1 单相双电容的大电容是启动电容，在电动机启动的时候串联在启动绕组上，当电动机的转速达到额定转速的75%时，在离心力的作用下离心开关动作，使启动绕组脱离电源。由于启动电容容量大，电流也大，一旦离心开关出现故障：不闭合（卡死、断线）——电动机启动缓慢，甚至不启动。不断开（其他原因导致转速始终达不到额定转速75%、离心开关触点熔焊）——电动机电流过大、温度很高，启动电容发烫，甚至烧毁电动机。 2 启动电容发热检查离心开关或电容是否完好，运转电容（那个容量小的）发热可能是电容漏电或耐压不够，应更换。另外电容量与电机不匹配或电机匝间短路或过载等原因也会造成电机发热严重。 六、电机是4极的一个工作电容是30 启动是200UF 。我也不知道电机是多大的空载电流是4个，增氧机的。空载转了30分钟就烫手电容没坏电机里面的那个开关也是新的。 双值电容的单相电机有一大一小两只电容,大的用于启动,小的用于运转.其切换是靠与电机同轴的离心开关控制的!若启动后触点没有切换到位,会使电流大增,启动线圈会发热烧焦,焦臭味就源于此
单相电机的倒顺开关正反转接线图及原理(一看便能搞懂)-推荐下载
单相电机的倒顺开关接线及原理 有不少电工对单相电机的接线搞不清。我先对单相电机的正反转原理 讲一下。单机电机里面有二组线圈，一组是运转线圈(主线圈)，一组是启 动线圈(副线圈)，大多的电机的启动线圈并不是只启动后就不用了，而是 一直工作在电路中的。启动线圈电阻比运转线圈电阻大些，量下就知了。 启动的线圈串了电容器的。也就是串了电容器的启动线圈与运转线圈并联， 再接到220V 电压上，这就是电机的接法。当这个串了电容器的启动线圈 与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。比起三相 电动机的顺逆转控制，单相电动机要困难得多，一是因为单相电动机有启 动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动 机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错 就可能烧毁电动机。 有接线盒的单相电动机内部接线图
上图,是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，你只需要按图接进电源线，用连接片连接Z2和 U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。 单相电动机各个元件也好鉴别，电容都是装在外面，用肉眼就可以看清楚接线位置（如上图）启动电容接在V2—Z1位置，运行电容接在V1—Z1间，从里面引出的线也好鉴别，接在（如上图）UI—U2位置的是运行绕组，接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。用万用表也容易区分6根线，阻值最大的是启动绕组，阻值比较小的运行绕组，阻值为零的是离心开关。如果运行绕组和启动绕组阻值一样大，说明这两个绕组是完全相同的，可以互为代用。单相电动机的绕组两端和电容两端不分极性，任意接都可以，但启动绕组和运行绕组不能接反，启动电容和运行电容不能接反，否则容易烧启动绕组 以下是自己为了消化吸收而画的接线图，在此献给广大电工朋友，希望能给大家带来一些帮助。本人学识粗浅，特建立 以便大家相互学习。 QQ群：79694587
单相电动机电容选择
单相电机电容 2011年06月27日17:02:31 单相电机电容 220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇,空调风扇电动机，洗衣机等电机。Y5e838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。Y5e838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 Y5e838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3。838电子Y5e838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。Y5e838 电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。 Y5e838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 正反转控制：Y5e838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法简单，不用复杂的转换开关。 图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。Y5e838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。Y5e838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 Y5e838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号 以后我们会陆续告诉大家倒顺开关实物的接线图Y5e838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
2.2KW单相双电容电机
2.2KW单相双电容电机求助 一电容是40UF，另外一个爆了，想知道是多大的怎么算？？4极36槽同心式，主绕组双线线径：1.15 副绕组：0.98铝线，现在要改铜线，改怎么算铜线线径？？？谢谢了:'( 满意答案 宏峰电器来自家电维修论坛 - 专业家电维修技术论坛 2013-10-28 关于单相电机电容配置方法：电容有两种：CBB系列、CD60系列、前者用于电机运转串并联于市电和电机绕组中。后者用于电机起动，它于电机副绕组离心开关串联。当电机运转正常后该电容脱离电路。目前市场常用小功率30w-750w电机因起动力矩小用CBB系列，容量1-25UF。据有运转电流小起动快特性。750W-5KW较大功率一般都用双值电容，即：运转与起动配合。这样可以滿足较大扭矩电机起动。运转电容CBB60，容量20-60UF。起动电容CD60，容量100-500UF。因企业标准原因各厂家相同功率电机配用电容少有差异。微型单相电机30-40W用CBB61型1-1.5UF。60W/2UF、80W/3UF、100W/4UF、120W5UF、150W/CBB60型6UF、180W/8UF、220W/10UF、300W/12UF、370W/14UF、500W/16UF、750W/20UF......。大电机双值电容750w/运转20UF/起动100UF、1KW/25UF/150UF、1.5KW/30UF/200UF、2.2KW/35UF/250UF、3KW/40UF/300UF、4KW/50UF/400UF......。以上所配电容也可少做调整，千万不可大范围调整。 使用万用表测量电机，阻值最小的为运行绕组，最大的为启动绕组，而后中间这根线为公共线。 二个电容是作用是：大的为启动电容，小的为运行电容。接线就把大的接启绕组，小的接运行绕组了。（大电容的一端接公共线，一端接离心开关)。 把电容其中一根线作为公共线，和电机公共线接起来。结合楼上所发的图，看明白了就试试吧，
单相电机电容接线图
单相电机电容接线图 时间：2010-01-2417:22:24来源：资料室作者：编号:52620更新日期20120308003548 220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇,空调风扇电动机，洗衣机等电机。接线图 第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。 第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3。838电子 带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。 电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。838电子 正反转控制： 图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法简单，不用复杂的转换开关。 图1，图2，图3，图5正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。 对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。 以后我们会陆续告诉大家倒顺开关实物的接线图 图1电容运转型接线电路
单相电机双电容正反转该如何接线
单相电机双电容正反转该如何接线？ [ 标签：单相电机, 电容 ] 曲末，完结 2010-05-21 09:19 单相电机，有6个柱头的，双电容，请问该怎么接线，能给我最简单的图和说明吗？？ 满意答案 看看这个图能否帮你 满意答案好评率：0% 你可以参照下图；
先看看这张接线图吧按下面的这个图接线就可以了。 ！不明白再来联系我
单相电机里面有两个绕组，一个主绕组和一个付绕组，主绕组主要提供运转动力，付绕组主要提供启动转距和控制转向，一般情况下主绕组直接接电源，付绕组要通过倒相电容接到电源上；所以直接将零线和火线对调不能实现单相电机的正反转控制，必须通过调换付绕组的 相位才行。参见下图： 满意答案好评率：100%
继续追问： 原来的接线电机上就没有短接片，而且两个电容引脚都接在电机柱子上的。 补充回答：其实接法有好多种，只要能达到目的就可以了的。 三相电机的单相运行及电容的计算 三相异步电动机绕组接线端连接上几只电容器，可以接至“单相电源上运行。对于常见的单速三相电机，无论它是星形连接还是三角形连接，都不必拆开电动机绕组的内部接头，而只需在引线端并联电容器。 三相电机是三角形接法时，电容按图：连接；是星形接法时，电容按图2连接。图中C2为运行电容人：为启动电容。闭合开关K后接通电源，电机开始运行，当电机达至！额定转速后，应通过开关K将c1断开，否则电机会发热，甚至烧坏。
电容C2的容量可按下式计算：C2=1950*In/(Un*COSФ) (μF) 式中1N、UN、cos十分别是原三相电机铭牌上的额定电流、额定电压和功率因数值，若铭牌上无功率因数，cosy可取0·85左右。例，日某台三相异步电机铭牌上标有“A”连接，额定电压力220V，额定电流力0． 85A，功率因数为0.8。则改为单相运行时工作电容C2为： C2=1950In/(Un*COSФ)=1950*0.85/(220*0.8)=9.42(μF) 取C2＝10μF。 电容C1的容量可根据电动机启动时负载的大小来选择，通常为C2的1～4倍。对于功率1kw以下的小电机,C1也可以去掉不用，但C2数值要适当加大。经此改接后，电机的容量根据电机运行时功率因数的大小要下降10％～40％。 上述电路中的电容要选纸介油浸电容或金属化电容等无极性电容器，不能用电解电容器，同时要注意其耐压值。一般地，若电机工作电压力220v，电容耐压应为400v；若电机工作电压力为380V，电容耐压应力600V左右。 对于１ｋＷ以下的小功率三相异步电动机，不仅可以作三相运行，而且也可以作单相运行。 １．电动机单相运行时的连接方式 （１）三相绕组的三角形连接 如图１所示。将电容器并接在三相绕组的任意一相两端（图中接在Ｕ相两端），然后２２０Ｖ市电加在电容Ｃ的一端和Ｖ２与Ｗ１的交点处。这样，电机就可旋
单相电机电容接线图
单相电机电容接线图 220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇，空调风扇电动机，洗衣机等电机。接线图 第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。 第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3。838电子 带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。 电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。 正反转控制： 图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法简单，不用复杂的转换开关。 图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。 对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。 以后我们会陆续告诉大家倒顺开关实物的接线图 一般单相电机是起动绕组比运行绕组的电阻大. 一般如果要调速抽头的话，调速抽头一般是在运行绕组的情况多 如果调速抽头在运行绕组。火线接调速抽头时和接公共点时一样大.
详解单相电机电容接线图
详解单相电机电容接线图 220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇，空调风扇电动机，洗衣机等电机。接线图 第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。 第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3。838电子 带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。 电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。 正反转控制： 图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法简单，不用复杂的转换开关。 图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。 对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路 图2 电容起动型接线电路 图3 电容启动运转型接线电路（双值电容器）
单相电容式电机
电容分相式单相电机正反转电路图 加一个起动电容，使主绕组和副绕组中的电流在空间上相差90度，从而产生一个（单相）旋转磁场。在这个旋转磁场的作用下，电机转子就可以自动启动，起动后，待转速升到一定时，借助一个安装在转子上的离心开关或其他自动控制装置将启动绕组断开，正常工作时只有主绕组工作。因此，起动绕组可以做成短时工作方式。但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电机的转向，可由改变电容器串接的位置来实现。
单相异步电容式电动机 第一类 是无离心开关，单电容移相式的，比如电风扇那些，通常都是小电动机上用的。由于这种设计，启动钮矩不大，所以不适合高载荷设备，特别是比如空气压缩机这些的启动需要很大钮矩的，这种无法胜任。 第二类 有离心开关，单电容移相启动式的，比如一些风机等设备，但目前由于各种原因，这种电动机似乎越来越少。但在一些特殊地方，的确他还存在；这种启动性能比前者大，但是他只适合启动后稳定运行的，因为他的辅助绕组是作为启动使用，启动后就完全依靠主绕组的旋转磁场，已经没有所谓的换相了，因为电容器以及辅绕组在电动机转速到达一个速度后，通过离心开关以及分离，他们已经不工作，这种电动机致命的缺点就是，一旦带一些高载荷设备，比如空气压缩机，经常会转转就慢下来，然后又再次通过辅绕组启动，所以实在不适合很多地方，通常只有用在风机等地方才有一些用，但已经被第三类所说的那种电动机取代。 第三类 有离心开关，双电容双值移相式的，目前在很多地方最常见，比如空气压缩机，切割机，台式电钻等地方。原理就是：他既有主绕组，也有辅绕组，也有离心开关，辅绕组和主绕组一同工作，和第一类所说的那种差不多，但这样启动性能下降了怎么办？他们就通过使用离心开关来解决（注：离心开关是一种双掷开关，其作用是(1)单相电机：用于启动绕组的通断（启动绕组为短时工作制），当转速到达某一值时，离心开关断开；(2)三相电机需要反接制动时，常用离心开关，当反接时转速降到很低时，离心开关断开，反接运转结束。）。这样启动时，会串一个大容量的电容，即启动电容（我们也知道，电容容量越大，移相电流越大，启动性能越好，但容量太大绕组则会发热）也就是说就是在电动机低速时候，并入使用大的电容，这个大电容所提供的电流通常都超过绕组的额定电流，这样的高电流驱动下，旋转磁场非常强烈，从而驱动转子高扭矩输出转动。但启动之后，为了避免第二类电动机的缺点，沿用第一类的优点，离心开关离心接到另一个触点上，然后并入一个容量比较小的电容[俗称运转电容]，这样辅绕组依然在工作，但电流比启动时候小了。这样，电动机就同时具有了第一类以及第二类的优点，这种电动机目前被广泛应用在单相动力系统中。 离心开关在第二类中，只起到连接和分断辅绕组（也称启动绕组）以及电容器与电路之间的连接，，而在第三类电动机中，则起到控制辅绕组使用的电容器是大容量的还是小容量的作用。
单相电动机常见故障与修理方法
家用电机维修 偶然在网上看到这篇对话，感觉通俗易懂、切合实际，本人稍作修改、粉饰、填图后分享给大家。 小张：现在电动家用电器越来越多，请您教我怎样修理电器上各式各样的电动机好吗? 老李：家用电器上使用的电动机绝大多数是用220V交流市电作电源的，有电容式、罩极式、串激式等多种类型，它们的构造和工作原理都不同。此外，有的电器里还使用微型直流电动机。你想学电动机的修理技术，一定要结合实践，不但要知道各种电动机的构造、原理，更重要的是要动手操作，才能把本事真正学到手。 小张：我看洗衣机、电风扇、木工电刨等电器上使用的电动机都配有一只电容器，您今天就教我这种电机的修理方法吧。 老李：这类电机在家用电器中使用最普遍，叫“电容运转式”电动机。它有较好的运行性能，效率和过载能力较高，但启动力矩较小，所以多用在启动容易的电器上。 小张：您先讲讲这种电机的构造好吗? 老李：单相电容式电动机由定子、转子、前后端盖、轴承等组成。定子上用漆包线绕制的线圈也叫作绕组。电容式电机有主、副两个绕组，它们按设计的位置嵌放在定子槽内。定子线圈是最容易损坏的，它的绕制、嵌放、连接、绝缘、检验，都有严格的要求，以后我专门给你讲。 小张：电机转子粗看起来是个铁柱，仔细看才知道它也是用硅钢片叠成的。 老李：对。转子硅钢片冲有闭口圆槽，叠压时上下片槽位依次稍微错开，整体上形成斜槽，这样能使转动更均匀平稳。转子绕组是用压铸的方法，将纯铝铸在转子槽内代替导线。要是只看转子槽内的铝条和两个端环，形状象个笼子，所以有的书上叫它“鼠笼式转子”。 小张：电容式电动机有三根引线，它怎样接在电路上呢? 老李：具体接法看图1。电机的主绕组直接接入电源，而副绕组与电容器串联后再与主绕组并联。这样，当电机中通过单相交流电时，由于电容器的作用，副绕组中电流在时间上比主绕组的电流超前，它们就能在定子、转子间气隙中建立一个旋转磁场，使电机转子中产生感应电流，跟随旋转磁场而转动。 图1 电容式单相电动机接线图
单相双值电容电机原理
单相电容电机的工作原理 单相电机的启动分电容启动,和电阻启动.还有罩极电机.罩极的没有另外的启动.单相电机接电容的目的是通过电容移相作用，将单相交流电分离出另一相相位差90度的交流电。将这两相交流电分别送入两组或四组电机线圈绕组，就在电机内形成旋转的磁场，旋转磁场在电机转子内产生感应电流，感应电流产生的磁场与旋转磁场方向相反，被旋转磁场推拉进入旋转状态。 单相交流电动机只有一个绕组，转子是鼠笼式的。当单相正弦电流通过定子绕组时，电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法旋转。当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。 要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。因此，起动绕组可以做成短时工作方式。但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。 在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。此种电动机定子做成凸极式的，有两极和四极两种。每个磁极在1/3--1/4全极面处开有小槽，把磁极分成两个部分，在小的部分上套装上一个短路铜环，好象把这部分磁极罩起来一样，所以叫罩极式电动机。单相绕组套装在整个磁极上，每个极的线圈是串联的，连接时必须使其产生的极性依次按N、S、N、S排列。当定子绕组通电后，在磁极中产生主磁通，根据楞次定律，其中穿过短路铜环的主磁通在铜环内产生一个在相位上滞后90度的感应电流，此电流产生的磁通在相位上也滞后于主磁通，它的作用与电容式电动机的起动绕组相当，从而产生旋转磁场使电动机转动起来。
