单缸圆锥破和多缸圆锥破竟然如此不同

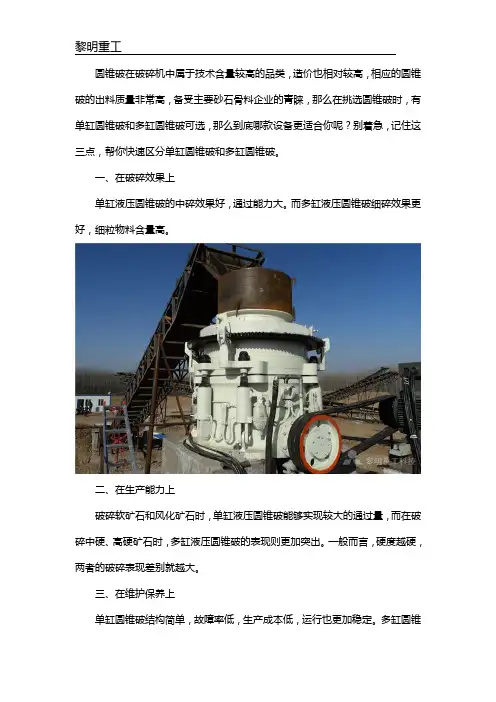

圆锥破在破碎机中属于技术含量较高的品类，造价也相对较高，相应的圆锥破的出料质量非常高，备受主要砂石骨料企业的青睐，那么在挑选圆锥破时，有单缸圆锥破和多缸圆锥破可选，那么到底哪款设备更适合你呢？别着急，记住这三点，帮你快速区分单缸圆锥破和多缸圆锥破。
一、在破碎效果上
单缸液压圆锥破的中碎效果好，通过能力大。
而多缸液压圆锥破细碎效果更好，细粒物料含量高。
二、在生产能力上
破碎软矿石和风化矿石时，单缸液压圆锥破能够实现较大的通过量，而在破碎中硬、高硬矿石时，多缸液压圆锥破的表现则更加突出。
一般而言，硬度越硬，两者的破碎表现差别就越大。
三、在维护保养上
单缸圆锥破结构简单，故障率低，生产成本低，运行也更加稳定。
多缸圆锥
破的所有零件都可以从顶部或侧面拆装和维护，日常更换更加方便。
实际上，单缸和多缸圆锥破都属于高性能破碎机。
相比单缸，多缸圆锥破在结构性能、维修保养这些等面更占优势，但价格也会偏高一些。
具体如何选择，您可以综合考虑以上的这些因素。
