10.2 钻孔桩基础
施工主要工序： 场地准备 埋设护筒
发现很多汽车公司或者4S店在这方面做得不是很规范。行路架不是放在车的左边，就是放在车的右边，在整个展厅里面没有协调性、
制备泥浆 钻孔 清孔 钢筋笼入孔 一致性，很随意，摆的位置也不规范，有的在前面，有的在后面，还有的在侧面。
３. 家长不在时，不要随便用菜刀．如果用菜刀切东西时，一定要专心，不要边切边东张西望．特别要注意，切肉时更要小心． （3）骑车时应靠右边慢行道行驶，人行道上不准骑自行车。
及时清孔防泥浆沉淀；补充清
水和新泥浆，保持水位。柱桩 灌注前，应射水冲孔3～5min，
水压0.05MPa。
桩基础施工
钢筋笼入孔
10.2 钻孔灌注桩基础
桩基础施工
钻孔桩 的质量检验
10.2 钻孔灌注桩基础
①强度要求；②无夹层 断桩；③无混凝土离 析④桩底高程；⑤桩 底沉淀层厚度要求。
基坑围护结构施工 钻孔灌注桩加水泥土拌和桩【图】
基坑围护结构施工钻孔灌注桩加水泥土拌和桩钻孔灌注桩施工顺序示意图见图6-2。
钻孔采用GPS-10型回转钻机，根据本合同段地区的地质特点，采用湿式泥浆护壁，泥浆正一、工艺流程钻孔灌注桩施工工艺流程见图6-4。
图6-4 钻孔灌注桩施工工艺流程图二、工艺要点1、施工准备桩基施工前，清除桩基位置上的杂物，整平场地，确认地下管线处理完毕，使机械能顺利进场，且施工中钻机保持稳定。
采用全站仪、经纬仪测定桩孔位置，并埋设孔位护桩。
2、泥浆制备正循环成孔的泥浆系统由泥浆池、沉淀池、循环槽、泥浆泵等设施设备组成，为最大限度减少对环境的影响，利用集装箱制作活动泥浆池，选用优质膨润土造浆，并投放一定量的Na2CO3，以降低地下水酸性腐蚀的影响，泥浆比重控制在1.1~1.3范围。
试验泥浆的全部性能指标，并在钻进中定期检验泥浆比重、粘度、含砂率、胶体率等，填写泥浆试验记录表。
泥浆循环使用，废弃泥浆沉淀后运至业主指定的位置进行处理。
钻孔用泥浆技术指标见表6-1。
泥浆技术指标表表6-13、埋设护筒孔口护筒采用4~6mm厚钢板制作，内径比桩径大10cm。
采用人工开挖埋设护筒，护筒底部与土层相接处用粘土夯实，护筒外面与原土之间用粘土填满、夯实，严防地表水顺该处渗入。
顶部高出施工地面30cm~40cm，护筒底埋入原土深度在20cm以上。
护筒埋设竖直准确，护筒中心与桩位中心偏差小于20m，护筒竖向的倾斜度不大于1%。
4、成孔试验施工时先在不同区段进行成孔试验，根据地质条件、钻机性能等选择合理的泥浆配置、各阶段的进尺速度、清孔方式与时间等钻进参数。
获取较为详细的地质条件参数和可靠的钻孔参数，并根据获得的技术数据及时修正钻孔参数，以保证钻孔质量。
5、成孔(1)、钻孔钻机就位时用方木垫平，钻机定位要准确、水平、稳定，将钻头中心线对准桩孔中心，钻机回转盘中心与护筒中心,差控制在2cm以内。
钻孔过程中，孔内严格保持泥浆稠度适当、水位稳定，及时添加泥浆，以维持孔内水头差，防止坍孔。
[浙江]10米深基坑钻孔灌注桩加内支撑支护施工方案(附图丰富)_secret
![[浙江]10米深基坑钻孔灌注桩加内支撑支护施工方案(附图丰富)_secret](https://img.taocdn.com/s3/m/98ceb6bda5e9856a57126089.png)
xxxx商业综合用房工程深基坑工程专项施工方案编制：审核：审批：2016年4月8日目录目录 (1)1、工程概况 (1)1.1工程概况 (1)1.2周围环境 (1)1.3工程地质和水文地质条件 (2)1.4场地条件 (3)2、编制依据 (3)3、围护设计方案 (4)3.1设计方案介绍 (4)3.2设计方案的施工要求 (12)4、重点难点及重大危险源识别 (15)5、施工部署 (17)5.1管理体系 (17)5.2施工进度计划 (18)5.3施工准备 (18)5.4总平面布置 (21)5.5总体施工顺序 (21)5.6塔吊方案 (22)5.7上下基坑安全通道 (23)6、施工方法和技术措施 (24)6.1支护桩、立柱桩施工 (24)6.2土钉墙施工 (28)6.3旋喷锚桩施工 (30)6.4支撑梁、冠梁、腰梁施工 (33)6.5支撑拆除 (35)6.6土方开挖 (36)6.7基坑降水 (43)6.8基坑回填 (46)7、基坑监测 (47)7.1基坑监测点的布置 (47)7.2监测报警值 (47)7.3日常监测 (48)7.4监测要求 (48)8、应急预案 (48)9、工程质量保证措施 (51)9.1质量管理机构 (51)9.2施工准备阶段的质量管理 (52)9.3施工阶段的质量管理 (52)10、施工进度保证措施 (53)11、安全施工保证措施 (53)11.1建立施工安全制度 (53)11.2坚决贯彻施工安全制度 (54)12、文明施工管理措施 (54)13、环境保护措施 (55)14、汛期、台风、高温季节性施工措施 (57)15、相关附表附图 ................................................... 错误!未定义书签。
15.1勘探点平面图................................................... 错误!未定义书签。
钻孔灌注桩施工方案(含格构柱)
目录钻孔灌注桩施工方案 (1)1、编制依据 (1)2、工程概况 (1)2.1徐家棚站 (1)2.2工程地质和水文地质简况 (2)2.2.1工程地质条件 (2)2.4.2水文地质条件 (5)3、钻孔灌注桩施工简述 (5)3.1工程材料 (5)3.2本标段钻孔桩及格构柱主要工程量 (6)4、施工总体部署 (6)4.1施工人员组织 (6)4.2施工组织安排 (7)4.3施工工期计划 (8)4.4主要设备选型配置 (8)4.5劳动力配置 (9)5、钻孔灌注桩施工方案 (9)5.1施工准备 (9)5.2桩位放样 (10)5.3泥浆制备 (10)5.4埋设护筒 (10)5.5钻机成孔 (10)5.6清孔 (11)5.7钢筋笼骨架的制作安装 (11)5.8格构柱骨架的制作安装 (12)5.9导管安装 (13)5.10灌注水下混凝土 (13)5.11空桩回填 (13)6、灌注事故的预防及处理 (14)6.1导管进水 (14)6.2卡管、堵管 (14)6.3钻孔桩偏移问题 (15)6.4孔壁坍塌 (15)6.5埋管 (16)6.6钢筋笼变形 (16)6.7钢筋笼上升 (16)7、质量保证措施 (17)7.1、桩位定位保证措施 (17)7.2、成孔质量控制措施 (17)7.3、钢筋笼质量保证措施 (17)7.4、混凝土灌注质量控制 (18)8、钻孔灌注桩安全保证措施 (19)8.1安全组织机构及安全保证体系 (19)8.2安全管理制度 (20)8.3施工现场安全管理 (21)9、环境保护及文明施工 (21)9.1关于环境保护 (21)9.2文明施工保证措施 (22)钻孔灌注桩施工方案1、编制依据(1)徐家棚站的招标说明、招标文件通用卷、专用卷及相关的招标设计图纸、地质资料；(2) 徐家棚站主体围护结构施工图；(3)《城市轨道交通技术规范》(GB50490-2009)；(4)《混凝土结构工程施工质量验收规范》(GB50204-2011)；(5)《建筑基坑工程技术规范》(YB9258-97)；(6)《建筑地基基础工程施工质量验收规范》(GB50202-2002)；(7)《钢筋焊接及验收规程》(JGJ18-2012)；(8)《钢筋机械连接技术规程》(JGJ107-2010)；(9)《建筑地基处理技术规程》(JGJ79-2012)；(10)《建筑桩基技术规范》(JGJ79-2008)；(11)湖北省地方标准《建筑地基基础技术规范》(DB42/242-2003)；(12)湖北省地方标准《基坑工程技术规程》(DB42/T159-2012)；(13)《地下铁道工程施工及验收规范》(GB50299-1999(2003年版))；(14)《建筑施工起重吊装工程安全技术规范》JGJ276-2002(15)国家及湖北省、武汉市其他相关现行规范、规程；(16)现场勘察所掌握的情况和资料及我单位现有的技术水平、施工管理水平、机械设备装备能力及多年从事基础工作所积累的施工经验。
基坑支护结构设计全套图纸CAD

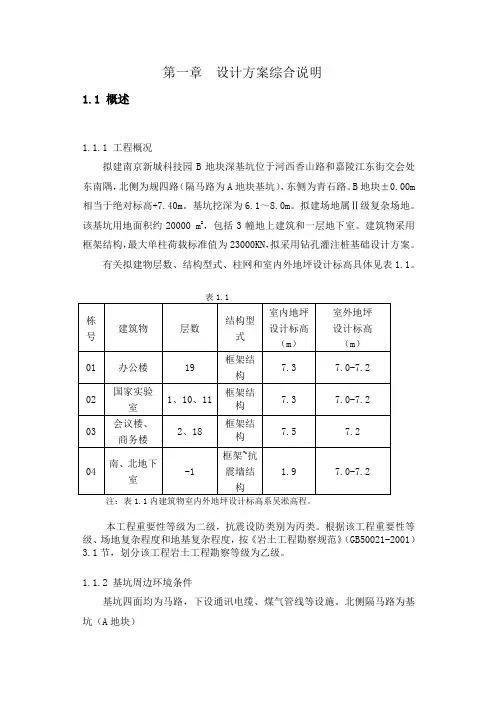

第一章设计方案综合说明1.1 概述1.1.1 工程概况拟建南京新城科技园B地块深基坑位于河西香山路和嘉陵江东街交会处东南隅，北侧为规四路（隔马路为A地块基坑），东侧为青石路。
