常见道岔型号及图例
道岔组成及解析(新)ppt课件
12号固定型单开道岔
5
最新课件
客专18号单开道岔
6
最新课件
30号可动心轨单开道岔
7
最新课件
客专42号道岔
8
最新课件
三开道岔
9
最新课件
交叉渡线
10
道岔制造设备
引进丹麦5000t钢轨 热锻成型生产线
最新课件
11
最新课件
联合钻锯床
12
52m 数据龙门铣床
最新课件
13
闪光焊接机
最新课件
14
2、道岔按钢轨轨型分有43、50、60、75kg/m钢轨道岔。 3、道岔按号数分类有6、7、8、9、12、18以及大号码（如
30、38、42号道岔）等，主要运营铁路干线常用的单开道 岔有9号、12号、18号，大号码道岔主要用于要求侧线通 过速度较高的联络线。客运专线以18号道岔为主。6号、7 号和8号等道岔主要用于工矿企业专用线或货运站场。
均为圆曲线。曲线型尖轨冲击角小于直线型尖轨，尖轨磨 耗较轻，列车运行平稳。同时，曲线型尖轨与导曲线的衔 接比较圆顺，与同号码直线型尖轨比较，导曲线半径可以 增大，侧向通过速度可以提高，道岔全长可以缩短。其缺 点是左右开道岔不能通用，加工较复杂。
曲线型尖轨有切线型、半切线型、割线型、半割线型几 种。我国铁路道岔主要采用半切线型和半割线型尖轨。
按岔枕类型分类有木岔枕道岔、钢筋混凝土岔枕道岔 和整体道床道岔。
按设计年代分类有“55型”、“57型”、“62型”、 “75型”、“92型”、“提速型”、“客运专线道岔”等。 其中 “提速型”为当前既有线路大量使用的道岔；新建客 运专线多采用250km/h和350km/h客运专线道岔。
最新课件
22
道岔尺寸表
叉
线
常用单开（交渡）道岔长度表
序号 1 2 3 4 5 6 7 50 8 9 10 11 12 13 渡 50 岔 交 9 12 12 60 12 9 9 专线7628 CZ583 专线（02）7663Ⅰ～Ⅳ 86.178 16.592 13.839 13.839 21.208 15.73 15.009 专线3409 CZ583Z 专线3428 D=6.5m 专线（02）4151-Ⅰ～Ⅳ 专线7650 专线7623 28.848 13.839 16.592 16.592 15.009 21.208 21.208 专线（03）3281 专线3402 专线3402 道 开 道岔 类型 单 钢轨类型 （kg/m） 道岔 号数 18 12 12 60 9 12 9 12 CZ557 SC325 专线4268 专线4257 29.569 43.2 29.4 37.907 13.839 16.592 13.376 16.853 15.73 26.608 16.024 21.054 CZ557Z SC325-500 专线3405 专线（03）3423 图 号 道岔全长 L(m) 60 37.8 37.8 道岔前长 a(m) 22.744 16.592 16.592 道岔后长 a(m) 37.256 21.208 21.208 岔枕图号 专线3386 专线3399 专线3399 备注 专线4223A 专线4249 专线4228
叉
线
常用单开（交渡）道岔长度表
序号 1 2 3 4 5 6 7 50 8 9 10 11 12 13 渡 50 岔 交 9 12 12 60 12 9 9 专线7628 CZ583 专线（02）7663Ⅰ～Ⅳ 86.178 16.592 13.839 13.839 21.208 15.73 15.009 专线3409 CZ583Z 专线3428 D=6.5m 专线（02）4151-Ⅰ～Ⅳ 专线7650 专线7623 28.848 13.839 16.592 16.592 15.009 21.208 21.208 专线（03）3281 专线3402 专线3402 道 开 道岔 类型 单 钢轨类型 （kg/m） 道岔 号数 18 12 12 60 9 12 9 12 CZ557 SC325 专线4268 专线4257 29.569 43.2 29.4 37.907 13.839 16.592 13.376 16.853 15.73 26.608 16.024 21.054 CZ557Z SC325-500 专线3405 专线（03）3423 图 号 道岔全长 L(m) 60 37.8 37.8 道岔前长 a(m) 22.744 16.592 16.592 道岔后长 a(m) 37.256 21.208 21.208 岔枕图号 专线3386 专线3399 专线3399 备注 专线4223A 专线4249 专线4228
常用道岔主要参数
护轨长度：
L直= 5400（9孔）
L曲=3800（6孔）
护轨轨型及护轨形式：
UIC槽型轨分开式可调护轨
七、木枕60Kg/m钢轨9号单开道岔（专线4190）
道岔全长L=37907
道岔前长|a=16853
道岔后长b=21054
辙叉角度：4.45.49
尖轨长度：11300
尖轨轨型：60AT钢轨
护轨轨型及护轨形式：
50kg/m钢轨
分开式可调护轨
十一、混凝土枕60Kg/m钢轨18号(R=1100)可动心轨提速单开道岔(GLC07)02-300
道岔全长L=69000
道岔前长|a=31729
道岔后长b=37271
辙叉角度：3.10.47.4
尖轨长度：21450
尖轨轨型：60AT钢轨
图：(GLC 07)02-104.105
常用道岔主要参数
一、木枕50Kg/m钢轨9号单开道岔（专线4141）
道岔全长L=28848
道岔前长|a=13839
道岔后长b=15009
辙叉角度：6.20.25
尖轨长度：6450
尖轨轨型：50AT钢轨
L=6080
基本轨长度：11200
基本轨轨型：50Kg/m钢轨
R=180000
辙叉长度：3588
叉前长；1538（171）
道岔全长L=43200
道岔前长|a=16592
道岔后长b=26608
辙叉角度：4.45.49
尖轨长度：14250
尖轨轨型：60AT钢轨
图：
L= 9600
基本轨长度：18592
基本轨轨型：60Kg/m钢轨
号：(
R=350000 R=450000
道岔
道岔铺设一：道岔的类型及结构组成1、道岔的类型一般有四种基本形式：单开道岔、双开/对称道岔、三开道岔、交叉道岔四种。
图1为单开道岔图2为双开/对称道岔图3为三开道岔图4为交叉道岔（渡线）道岔型号我们施工常见的有单开道岔、交叉渡线两种型号（指道岔类型）。
2、道岔号数道岔号数（指道岔是多大的）一般分为6#、7#、9#、12#、18#、24#、30#、38#、39#、41#、42#等几种道岔，6#、7#一般用于厂矿企业内，普通铁路一般9#、12#道岔为常用道岔，9#道岔一般用于车站站线及次要站线上，12#道岔一般用于正线上，18#道岔及以上型号为高速道岔，普通铁路用的较少。
道岔表示方式一般用X号或者用1/X来表示道岔号数，例如采用P60钢轨制作成12#道岔，可表示P60-1/12。
9#道岔一般采用P43、P50型钢轨，12#道岔有P50及P60两种型号，12#以上道岔一般为60型钢轨制作成。
3、道岔构成（以单开道岔为例）单开道岔由尖轨、基本轨、连接部分、辙叉、护轨及岔枕等部分组成。
（1）转辙器部分单开道岔转辙器由两根基本轨、两根尖轨、道岔转辙机及部分连接零件构成。
基本轨是由标准断面钢轨制成，主股为直线（直基本轨）侧股（曲基本轨）弯折成规定线形制成。
尖轨是特殊断面制作而成，道岔号数越大尖轨长度越长，不同的道岔号数尖轨长度不同，尖轨尖端与基本轨必须紧密贴靠。
一般道岔尖轨尖端采用藏尖式尖轨尖端。
尖轨与导曲线钢轨连接末端为尖轨根端，尖轨根端主要采用间隔铁式和弹性可弯式尖轨根端。
连接零件主要由滑床板、轨撑、道岔顶铁、垫板及螺栓扣件组成。
滑床板、轨撑、顶铁用于尖轨部分。
道岔转辙机一般有机械式和电动式，主要是引导尖轨变换形成股道的转换设备，9#、12#道岔安装于尖轨部分。
高速道岔除尖轨部分安装转辙机外，在辙叉心轨部分也安装转辙机设备。
（2）、辙叉及护轨辙叉是供车轮跨越设备，设置在道岔侧股与直股相交处，辙叉由叉心、翼轨、护轨及连接零件组成，辙叉分为固定式辙叉可可动式辙叉。

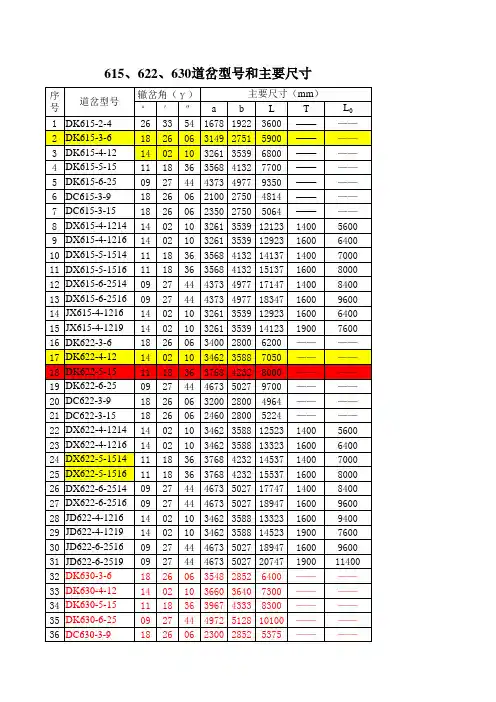

道岔型号速查表
32 DK630-3-6
33 DK630-4-12
34 DK630-5-15
35 DK630-6-25
36 DC630-3-9
辙岔角（γ）
主要尺寸（mm）
°′″ a b L
T
26 33 54 1678 1922 3600 ——
18 26 06 3149 2751 5900 ——
14 02 10 3261 3539 6800 ——
11 18 36 3568 4132 14137 1400
11 18 36 3568 4132 15137 1600
09 27 44 4373 4977 17147 1400
09 27 44 4373 4977 18347 1600
14 02 10 3261 3539 12923 1600
14 02 10 3261 3539 14123 1900
辙岔角（γ）
主要尺寸（mm）
°′″ a b L
T
18 26 06 256ቤተ መጻሕፍቲ ባይዱ 2852 5375 ——
14 02 10 3660 3640 12920 1400
14 02 10 3660 3640 13720 1600
11 18 36 3967 4333 14934 1400
11 18 36 3967 4333 15934 1600
序 号
道岔型号
37 DC630-3-15 38 DX630-4-1214 39 DX630-4-1216 40 DX630-5-1514 41 DX630-5-1516 42 DX630-6-2514 43 DX630-6-2516 44 JD630-4-1216 45 JD630-4-1219 46 JD630-6-2516 47 JD630-6-2519
道岔支距尺寸对照表
道岔设计图号TB399-75“75”型：
道岔类型
设计图号
道岔型号
道岔支距（mm）
单开道岔（75）型木枕50kg/m钢轨9号道岔（尖轨长度为6250mm）支距尺寸对照表：
TB399-75“75”型单开道岔木枕50kg/m钢轨9号道岔（尖轨长度为6250mm）支距尺寸对照表：序号1至序号3同上，序号4至序号8同上，序号9至序号13同上，序号14至序号17同上。以下为新增的支距尺寸：序号18至序号26同上，序号27至序号33同上，序号34至序号40同上。其他数据可参考相关设计图或厂家提供的规格参数。根据需要自行调整和查阅相关资料。如需更详细的信息，请咨询专业人士或查阅相关书籍。
5
281
8
6
1011
L28848
7
3038
1515
8
尖6250
单开道岔“75”型
9
基12500
50-12号木枕TB399-75
10
总横距15793
总横距15793
11
6250
1ห้องสมุดไป่ตู้83
12
基12500
总横距1583
13
506
开1207
14
R180
R38207L36815
15
L28848
L37907专线4141“92型”单开道岔支距（02）4151-Ⅰ专线CZ22
道岔支距尺寸对照表
道岔支距尺寸对照表是用于表示道岔各部位之间距离的表格，具体的尺寸会根据道岔类型、规格和制造标准的不同而有所差异。以下是常见的道岔支距尺寸对照表：
1.
50kg/m钢轨9号单开道岔支距尺寸对照表：
序号
支距
尺寸（mm）
9#、12#道岔部分重要标准尺寸和支距.doc
60kg/m钢轨9#、12#道岔标准尺寸
目前我国单开道岔：
单开道岔：（simple turnout）主线为直线，侧线向主线的左侧或右侧分支的道岔。
单开道岔的组成：由转辙器、辙叉及护轨、连接部分组成。
转辙器的作用是引导车轮从一线进入另一线，它由两根基本轨、两根尖轧及各种联结零件组成。
转辙器与辙叉间的连接线路称为连接部分。
辙叉是使车轮由一股钢轨的轨线平面交叉设备，主要有翼轨、心轨及联结零件组成。
单开道岔的分类：按钢轨类型分类，有60，50，43㎏/ m 钢轨道岔。
按道岔号码分类，有9，12，18，24，号等，其中6，7号仅用于厂矿企业内部铁路或驼峰下，其他各号则适用于铁路正线和站线，并以9 号及12号最为常用，在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。
道岔号码N 按其所用辙叉角α的余切计，即cotα。
按道岔平面形式分类，主要有直线尖轨直线辙叉单开道岔、曲线尖轨直线辙叉单开道岔、曲线尖轨曲线辙叉单开道岔等。
按转辙器结构形式分类，有普通钢轨断面和特种钢轨断面的单开道岔、间隔铁式和可弯式单开道岔。
按辙叉结构形式分类，有固定型和可动心轨型单开道岔。
按叉枕类型分类，有木岔枕道岔和混凝土岔枕道岔。
道岔轨距：需要考虑加宽的部位有：基本轨前接头处轨距、尖轨尖端轨距、尖轨跟端直股及侧股轨距、导曲线中部轨距、导曲线终点轨距。
道岔各部分的轨距加宽，采用适当的递减距离，以保证行车的平稳性。
中国新设计的道岔（如提速道岔）中，除尖轨尖端宽2 mm处因刨切引起的轨距构造加宽外，其余部分轨距均为标准轨距1435mm。
新道岔表20120111
6900
2586
道岔 板
60E1A1
外锁闭
可动心轨
18
60 GLC（07）02W 无砟道岔60kg/m钢轨18号单开道岔铺设图(无砟)
适用于客运专线铁路站线一般 地段，客运专线到发线优先采 用。
69000
31729
37271
9900
4500
1955
岔枕 埋入 分开式Ⅱ型 21450 式无 60AT可弯 弹条扣件 砟轨 道
60573
96627
11102
6302
4352
47248
60E1A1
HRS外锁 闭
可动心轨
39
60
292.0082.C
60kg/m钢轨39号可动心轨单开道岔（无砟）
限于大修使用。
60 41 60
CZ6011
60kg/m钢轨41号可动心轨单开道岔（有砟）
限于大修使用。
CZ6006
60kg/m钢轨41号可动心轨单开道岔（无砟）
60kg/m钢轨18号可动心轨单开道岔（有砟）
限于大修使用。
CZ6002
60kg/m钢轨18号可动心轨单开道岔（无砟）
限于大修使用。
GLC（09）05 CZ2641
60kg/m钢轨18号(R1100)固定辙叉单开道岔（有碴）
可用于既有线改建的困难地 段，或客运专线中间站站线上 （不宜采用）。GLC（07）05 的改进型，代替GLC（07） 05，导曲线半径由950改为 1100。 重载铁路，虽没有经过审查但 产品在生产，各项目都在用。
43200
16592
26608
8792.2
2140
2555
13640
矿井常用道岔参数及线路中心距表
矿井常用道岔参数及线路中心距表常用窄轨道岔参数表道岔轨距：600 762 900轨型：15 22 30 38 43类型：单开对称渡线交叉渡线对称组合菱形交叉四轨套线。
（七类）曲线半径：4m 6 m 9 m 12 m 15 m 20 m 25 m 30 m 40 m 50 m 70 m线路间距：1300mm 1400 mm 1500 mm 1600 mm 1700 mm 1800 mm 1900 mm 2200 mm 2500 mm窄轨系列：615 715 915 622 722 922 630 730 930 938 643 （11个）常用单开道岔及线路半径1、ZDK615/2/4 ，α=26°33′54″，a=1678，b=1922，L=3600，≤1t矿车，1.5/S2、ZDK615/3/6 ，α=18°26′06″，a=3149，b=2751，L=5900，≤1.5t矿车，1.5/S3、ZDK615/4/12 ，α=14°02′10″，a=3261，b=3539，L=6800，≤7t机车，3.5/S4、ZDK615/5/15 ，α=11°18′36″，a=3568，b=4132，L=7700，≤7t机车，3.5/S11、ZDK622/3/6 ，α=18°26′06″，a=3400，b=2800，L=6200，≤1.5t矿车，1.5/S12、ZDK622/4/12 ，α=14°02′10″，a=3462，b=3588，L=7050，≤10t机车，3.5/S13、ZDK622/5/15 ，α=11°18′36″，a=3768，b=4232，L=8000，≤10t机车，3.5/S14、ZDK622/6/25 ，α=9°27′44″，a=4673，b=5027，L=9700，≤10t机车，5.0/S15、ZDK630/3/6 ，α=18°26′06″，a=3548，b=2852，L=6400，≤1.5t矿车，1.5/S16、ZDK630/4/12 ，α=14°02′10″，a=3660，b=3640，L=7300，≤14t机车，3.5/S17、ZDK630/5/15 ，α=11°18′36″，a=3967，b=4333，L=8300，≤14t机车，3.5/S18、ZDK630/6/25 ，α=9°27′44″，a=4972，b=5128，L=10100，≤14t机车，5.0/S设备类型及有关参数／mm 线路中心距／mm 设备类型轨距车宽直线段曲线段机车或底卸式矿车600 1 060 1 300 1 600 600 1 200 1 600 1 900 900 1 360 1 600 1 9001 t矿车、1.5 t矿车（人力、串车运输）600 880 1 100 1 300 600 970 1 200 1 4001 t矿车、1.5 t矿车（无极绳运输）600 880 1 200 1 300 600 970 1 200 1 400运输方式曲线半径600 mm轨距900 mm轨距机车运输12、15或20 12、20、25或30 串车运输6、9或12 9、12或15人力辅助运输4、6 9每列车的矿车数机车粘重固定式矿车／t 底纵卸式、底侧卸矿车／t 1.0 1.5 3.0 3.0 5.0单轨7 t架线式30 ~ 35 14 ~ 168 t蓄电池式12 ~ 16 1410 t架线式17 ~ 19 15 ~ 17 12 ~ 15 14 t架线式29 ~ 34 26 ~ 30双轨10 t架线式20 ~ 30 20 ~ 22 井底车场线路轨型、道岔及平曲线半径运输设备轨型／mm轨型／mm辙叉号码（M）平曲线半径／m牵引设备类型矿车类型单开对称20 t以上机车5.0 t及其以上底纵（侧）卸式762、90038 ~436 4 40 ~ 5014 ~ 20 t机车3.0 t底纵（侧）卸式762、90030 ~385、6 4 30 ~ 35 5.0 t底纵（侧）卸式90030 ~386 4 35 ~ 407 ~ 12 t机车1.0 t固定式600 30 4、5 3 15 ~ 20 1.5 t固定式600、762 30 4、5 3 15 ~ 20 1.5 t固定式900 30 4、5 3 20 ~ 25 3.0 t固定式900 30 5 4 20 ~ 25 3.0 t底纵（侧）卸式600、762 30 5 4 25 ~ 30 5.0 t底纵（侧）卸式600、900 30 5、6 3 30 ~ 407 t以下机车1.0 t固定式600 22 4 3 12 ~ 15 1.5 t固定式600、762、90022 ~304、5 3 15 ~ 20 3.0 t固定式900 30 4、5 3 20 ~ 25无极绳绞车 1.0 t固定式900 15 ~224、5 3 30 ~ 50非机械牵引1.0 t固定式60015 ~222、3 3 9 ~ 12 1.5 t固定式600、90015 ~223、4 3 9 ~ 12 3.0 t固定式900 30 3、4 3 12 ~ 15单开道岔非平行、平行线路联接名称图示计算公式单开道岔非平行线路联接a29MfHTnbβααδRK P基本轨起点β = δ –αT = R tan0.5βm = α+(b+T)sinβ／sinδM = b sinα+R cosαH = M-R co sn = H／sinδf = a+b cosα-R sinαK P = πα°R／180°单开道岔平行线路联接Sa B TLbCm基本轨起点nB = S／tanαm = S sinαT = R tan0.5βn = S／sinα-R tan0.5αL = α+B+TC = n-bK P = πα°R／180°对称道岔线路联接基本轨起点K Pb C bCTn mS /2SaBTLα/2α/2α/2α/2S /2b 3B = 0.5S ／tan0.5αT = R tan0.25β m = 0.5S ／sin0.5α b 3 = b cos0.5αn = m-T L = α+B+T C = n-b K P = πα°R ／360°线路的平行移动δAODFOmδERcδTLTcBSδ = β-arcsin （（2R -S ）cos β／C ） T = R tan0.5δ L =2R sin δ+C cos δ m = S 1／sin δ5、ZDK715/3/9 ， α=18°26′06″，a=3450，b=3250，L=6700，≤1.5t 矿车，3.5/S6、ZDK715/4/15 ，α=14°02′10″，a=3503，b=4197，L=7700，≤7t 机车， 3.5/S7、ZDK715/5/20 ，α=11°18′36″，a=3850，b=4950，L=8800，≤7t 机车， 3.5/S8、ZDK915/3/9 ， α=18°26′06″，a=3525，b=3675，L=7200，≤1.5t 矿车， 3.5/S 9、ZDK915/4/15 ， α=14°02′10″，a=3543，b=4757，L=8300，≤7t 机车， 3.5/S 10、ZDK915/5/20 ，α=11°18′36″，a=3853，b=5647，L=9500，≤7t 机车， 3.5/S11、ZDK622/3/6 ，α=18°26′06″，a=3400，b=2800，L=6200，≤1.5t 矿车，1.5/S 12、ZDK622/4/12 ，α=14°02′10″，a=3462，b=3588，L=7050，≤10t 机车，3.5/S 13、ZDK622/5/15 ，α=11°18′36″，a=3768，b=4232，L=8000，≤10t 机车，3.5/S 14、ZDK622/6/25 ，α=9°27′44″，a=4673，b=5027，L=9700，≤10t 机车，5.0/S15、ZDK630/3/6 ，α=18°26′06″，a=3548，b=2852，L=6400，≤1.5t矿车，1.5/S16、ZDK630/4/12 ，α=14°02′10″，a=3660，b=3640，L=7300，≤14t机车，3.5/S17、ZDK630/5/15 ，α=11°18′36″，a=3967，b=4333，L=8300，≤14t机车，3.5/S18、ZDK630/6/25 ，α=9°27′44″，a=4972，b=5128，L=10100，≤14t机车，5.0/S。
道岔工程PPT课件
• 基本形式及其功用
• 连接设备：使机车车辆从一股轨道转入另一股轨道。主要有 各类单式和复式道岔。
图 线路连接道岔
• 交叉设备：使机车车辆从一股轨道越过另一股轨道。主要有 直角交叉和菱形交叉。
图 线路交叉道岔
第1页/共32页
–连接与交叉的组合：具备转入和越过的双重功能。主要有交分道 岔、交叉渡线和梯线。
第19页/共32页
直线式固定辙叉分两种，即整铸辙叉和钢轨组合式辙叉。 整铸辙叉是用高锰钢浇铸的整体辙叉，如图所示。高锰钢是一种锰 碳含量均较高的合金钢（含锰12.5%，碳1.2%），具有较高的强度、 良好的冲击韧性，经热处理后，在冲击荷载作用下，会很快产生硬 化，使表面具有良好的耐磨性能，同时，由于心轨和翼轨同时浇铸， 整体性和稳定性好，可以不设辙叉垫板而直接铺设在岔枕上。这种 辙叉还具有使用寿命长，养护维修方便的优点。
第25页/共32页
翼轨由普通钢轨弯折刨切而成，用间隔铁及螺栓和叉心联结在一起， 与辙叉间形成必要的轮缘槽，引导车轮行驶。
翼轨作用边开始弯折处称为辙叉咽喉，是两翼轨作用边之间的最窄距 离，从辙叉咽喉至实际尖端之间，有一段轨线中断的空隙，称道岔的 “有害空间”，如图所示。道岔号数愈大，辙叉角愈小，有害空间愈 大。 车轮通过较大的有害空间时，叉心容易受到撞击，为保证车轮安全通 过有害空间，必须在辙叉相对位置的两侧基本轨内侧设置护轨，借以 引导车轮的正确行驶方向。
第3部分 道岔PPT课件
五、单动道岔和双动道岔
扳动一根道岔握柄(手动道岔的操纵元件)或按 压一个道岔按钮(电动道岔的操纵元件)，仅能使一 组道岔转换，则称该道岔为单动道岔，如果能使两 组道岔同时或顺序转换，则称为双动道岔。
双动道岔有时也称联动道岔。联动道岔也有三 动或四动的情况。“双动”即意味着两组道岔可作
为 一个控制对象来处理。
9
2、 辙叉与护轨部分
（2）护轨 正确地引导机车车辆轮对的走向，防止其撞击辙叉叉心，使 列车平顺、安全地通过有害空间。（见图6-32）
图6-32 道岔护轨
10
二、单开道岔构造
一般在图纸上，都采用中心线形式表示道岔。
11
二、单开道岔构造
一般在图纸上，都采用中心线形式表示道岔。
12
三、其他类型道岔与交叉设备
17
五、道岔的位置和状态
基本轨 尖轨
辙叉心
B
C a（图a）
B
b（图b）
C
如图所示，其中a图是图用4-轨1-3道道双岔线示意表图示的，b图是以线路中心线 单线表示的。道岔有两根尖轨，一根密贴于基本轨，另一根离开基 本轨。图中所示的道岔尖轨位置是开通线路的正向，我们习惯称正 向为道岔直股；如果将道岔转换，则线路开通侧向，我们习惯称侧 向为道岔弯轨。
图6-34 三开道岔
15
四、道岔号数及列车过岔速度
道岔因其辙叉角的不同，有不同 的道岔号（N），道岔号数表明了道岔 各部分的主要尺寸。对于道岔号我们 习惯用辙叉角（α）的余切值来表示， 如上图，即：
Nctg FE
AE
式中： N－道岔号数 FE－撤叉根端长 AE－撤叉跟端支距
16
四、道岔号数及列车过岔速度
在电气集中车站，进路使用完毕后不要求道岔恢复定位，即平时道 岔可处于两个位置中的任意一个位置。道岔无所谓定位和反位。但是考 虑到便于道岔两个位置的命名、绘图时的参考位置以及当联锁失效时仍 要以手动方式扳动道岔等原因，电气集中道岔也要确定其定位位置，仍 沿用了手动道岔确定定位的原则。
铁路道岔图号含意
001 CZ577 每米60kg钢轨9号(V直小于等于120每小时)单开道岔002 CZ580 改进型每米60kg钢轨9号道岔5m间距交叉渡线003 CZ581 改进型每米60kg钢轨9号5.3m间距交叉渡线004 CZ582 改进型每米60kg钢轨9号5.5m间距交叉渡线005 CZ583 改进型每米60kg钢轨9号6.5m间距交叉渡线006 CZ2209 92改进型每米50kg钢轨9号可动心辙叉单开道岔007 CZ2215 每米50kg钢轨12号改进型单开道岔008 CZ2216 每米50kg钢轨12号道岔5m间距交叉渡线009 CZ2505 每米60kg钢轨9号(vz140)单开道岔010 CZ2516 每米60kg钢轨12号提速改造(vz200)可动心轨辙叉单开道岔011 CZ2516D 每米60kg钢轨12号(VZ200)可动心辙叉单开道岔012 CZ2527 每米60kg钢轨30号改进型单开道岔013 SC325-3 每米60kg钢轨12号(VZ200)单开道岔014 SC330-03 每米60kg钢轨12号单开道岔015 SC340-301 每米60kg钢轨12号道岔5m间距交叉渡线016 SC341-301 每米60kg钢轨12号道岔5.3m间距交叉渡线017 SC342-301 每米60kg钢轨12号道岔5.5m间距交叉渡线018 SC343-301 每米60kg钢轨12号道岔6.5m间距交叉渡线019 SC350-3 每米60kg钢轨12号(VZ120)复式交分道岔020 京津城际18号德国高速道岔021 京津城际36号德国高速道岔022 铁联线002 每米60kg钢轨12号单开道岔023 铁联线002 每米60kg钢轨12号可动心轨辙叉单开道岔024 专线4112-3 每米43kg钢轨9号单开道岔025 专线4128 每米60kg钢轨12号单开道岔026 专线4132 每米75kg钢轨12号单开道岔027 专线4135 每米75kg钢轨18号单开道岔028 专线4141 每米50kg钢轨9号单开道岔029 专线4144 每米50kg钢轨12号单开道岔030 专线4147 每米50kg钢轨12号单开道岔031 专线4151-3 每米50kg钢轨9号单开道岔032 专线4155 每米50kg钢轨18号单开道岔033 专线4190-2 每米60kg钢轨12号单开道岔034 专线4194-2 每米60kg钢轨9号单开道岔035 专线4198 每米50kg钢轨12号单开道岔036 专线4201-3 每米60kg钢轨12号单开道岔037 专线4204-3 每米60kg钢轨9号单开道岔038 专线4207-3 每米60kg钢轨18号单开道岔039 专线4220-2 每米60kg钢轨12号单开道岔040 专线4223-3 每米60kg钢轨18号单开道岔041 专线4228-2 每米60kg钢轨12号单开道岔042 专线4245A-3 每米60kg钢轨18号可动心轨辙叉单开道岔043 专线4249-3 每米60kg钢轨12号单开道岔044 专线4257-2 每米50kg钢轨12号单开道岔045 专线4263-3 每米60kg钢轨30号单开道岔046 专线4272-3 每米60kg钢轨38号单开道岔047 专线5816 每米50kg钢轨6号单开道岔048 专线5819 每米50kg钢轨6.5号对称道岔049 专线6043 每米60kg钢轨9号复式交分道岔050 专线6047 每米60kg钢轨12号复式交分道岔051 专线6051 每米75kg钢轨12号复式交分道岔052 专线6054 每米50kg钢轨9号复式交分道岔053 专线6058 每米50kg钢轨12号复式交分道岔054 专线6077-2 每米60kg钢轨9号复式交分道岔055 专线6081-2 每米60kg钢轨12号复式交分道岔056 专线7487 每米60kg钢轨9号道岔5.3m间距交叉渡线057 专线7491 每米60kg钢轨12号道岔5m间距交叉渡线058 专线7495 每米60kg钢轨9号道岔5.3m间距交叉渡线059 专线7501 每米60kg钢轨9号道岔6.5m间距交叉渡线060 专线7503 每米60kg钢轨12号道岔6.5m间距交叉渡线061 专线7508 每米50kg钢轨6号对称道岔5m间距交叉渡线062 专线7512 每米50kg钢轨9号道岔5m间距交叉渡线063 专线7516 每米50kg钢轨12号道岔5m间距交叉渡线064 专线7520 每米50kg钢轨9号道岔5.3m间距交叉渡线065 专线7523 每米50kg钢轨12号道岔5.3m间距交叉渡线066 专线7526 每米50kg钢轨9号道岔6.5m间距交叉渡线067 专线7528 每米50kg钢轨12号道岔6.5m间距交叉渡线068 专线7532 每米50kg钢轨12号道岔5.5m间距交叉渡线069 专线7535 每米50kg钢轨9号道岔5.5m间距交叉渡线070 专线7541 每米50kg钢轨6.5号对称道岔5m间距交叉渡线071 专线7545 每米60kg钢轨9号道岔5.5m间距交叉渡线072 专线7548 每米50kg钢轨12号道岔5m间距交叉渡线073 专线7549 每米50kg钢轨12号道岔5.3m间距交叉渡线074 专线7550 每米50kg钢轨12号道岔5.5m间距交叉渡线075 专线7551 每米50kg钢轨12号道岔6.5m间距交叉渡线076 专线7562-2 每米60kg钢轨12号道岔5m间距交叉渡线077 专线7567-2 每米60kg钢轨12号道岔5.3m间距交叉渡线078 专线7571-2 每米60kg钢轨12号道岔5.5m间距交叉渡线079 专线7575-2 每米60kg钢轨12号道岔6.5m间距交叉渡线080 专线7578-2 每米60kg钢轨9号道岔5m间距交叉渡线081 专线7583-2 每米60kg钢轨9号道岔5.3m间距交叉渡线082 专线7587-2 每米60kg钢轨9号道岔5.5m间距交叉渡线083 专线7591-2 每米60kg钢轨9号道岔6.5m间距交叉渡线084 专线7623-3 每米60kg钢轨12号道岔5m间距交叉渡线085 专线7628-3 每米60kg钢轨12号道岔5.3m间距交叉渡线086 专线7632-3 每米60kg钢轨12号道岔5.5m间距交叉渡线087 专线7636-3 每米60kg钢轨12号道岔6.5m间距交叉渡线088 专线7650-3 每米60kg钢轨12号道岔5m间距交叉渡线089 专线7655-3 每米60kg钢轨12号道岔5.3m间距交叉渡线090 专线(01)4272-1-2 每米50kg钢轨18号单开道岔091 专线(01)7659 每米50kg钢轨12号道岔5m间距交叉渡线092 专线(02)4151-1-2 每米50kg钢轨9号单开道岔093 专线(02)4204-1-2 每米60kg钢轨9号单开道岔094 专线(02)7648-1-2 每米60kg钢轨12号道岔5.5m间距交叉渡线095 专线(02)7649-1-2 每米60kg钢轨12号道岔6.5m间距交叉渡线096 专线(02)7660-1-2 每米50kg钢轨12号道岔5.3m间距交叉渡线097 专线(02)7661-1-2 每米50kg钢轨12号道岔5.5m间距交叉渡线098 专线(02)7662-1-2 每米50kg钢轨12号道岔6.5m间距交叉渡线099 专线(02)7663-1-2 每米50kg钢轨9号道岔5m间距交叉渡线100 专线(02)7664-1-2 每米50kg钢轨9号道岔5.3m间距交叉渡线101 专线(02)7665-1-2 每米50kg钢轨9号道岔5.5m间距交叉渡线102 专线(02)7666-1-2 每米50kg钢轨9号道岔6.5m间距交叉渡线103 专线(90)8668 50AT 7号对称三开道岔更多铁路评论请登陆中国铁道论坛(/)道岔图号是专指每一种道岔的分配号码，其中分为专线**** 研线**** 铁联线**** SC*** CZ**** 三标线***** （现在较少使用）。
常用道岔主要参数
L=6668
基本轨长度:12500
基本轨轨型43Kg/m钢轨
R=180000
辙叉长度：3588
叉前长；1538（171）
叉后长：2050（228）
岔枕图号:GB154-84
护轨长度：
L直=3900
L曲=3900
护轨轨型及护轨形式：
43Kg./m钢轨间隔铁式
十四、木枕43Kg/m钢轨12号单开道岔（TB399-75）
尖轨长度：6450
尖轨轨型：50AT钢轨
L=8239
基本轨长度：11492
基本轨轨型：50Kg/m钢轨
R=180000
辙叉长度：3588
叉前长；1538（171）
叉后长：2050（228）
岔枕图号:专线（03）3281
护轨长度：
L直=3600（6孔）
L曲=3600（6孔）
护轨轨型及护轨形式：
43Kg./m钢轨分开式可调护轨
护轨轨型及护轨形式：
50kg/m钢轨
分开式可调护轨
十一、混凝土枕60Kg/m钢轨18号(R=1100)可动心轨提速单开道岔(GLC07)02-300
道岔全长L=69000
道岔前长|a=31729
道岔后长b=37271
辙叉角度：3.10.47.4
尖轨长度：21450
尖轨轨型：60AT钢轨
图：(GLC 07)02-104.105
三、混凝土枕50Kg/m钢轨9号单开道岔（专线4151）
道岔全长L=28848
道岔前长|a=13839
道岔后长b=15009
辙叉角度：6.20.25
尖轨长度：6450
尖轨轨型：50AT钢轨
L=8239
道岔编号及相关尺寸
道岔编号规则：上行咽喉编双号，下行咽喉编单号。
号码从站外往股道编，从小到大。
双动道岔，号码要相连。
比如上行咽喉，2/4#，这就代表这是进站信号机内方前两组道岔，而且是一组双动。
但2号和6号绝对不会是双动道岔。
所以在具体设计的时候，个别的道岔，大号码偏站外，这也是常见现象，以设计为准。
上下行咽喉的区分，一般说法是列车从北京出发，先到达的咽喉，为下行咽喉。
但具体各条线路和各个站场有不同，以设计图纸为准。
图号专线SC330，混凝土枕60Kg/m钢轨12号单开道岔。
道岔全长37907mm，前长16853mm，后长21054mm，直向容许通过速度≤120Km/h，侧向容许通过速度≤50Km/h。
导曲线半径350000mm，尖轨长度12480mm(图号SC330-104、105），基本轨长度15700mm（图号SC330-102、103），辙叉长度5992mm（图号SC330-202），护轨长度直线6900mm(图号SC330-203），曲线5210mm(SC330-204)。
总重17.8T。
扣件类型Ⅱ型弹条扣件。
岔枕图号SC330-500。
图号SC330混凝土枕60Kg/m12号单开道岔，现在正在大量使用中。
混凝土枕50Kg/m钢轨12号单开道岔（专线4257）的详细信息图号专线4257,混凝土枕50Kg/m钢轨12号单开道岔。
这个图号道岔的尖轨采用AT尖轨制造。
道岔全长L=37907mm，道岔前长16853mm，道岔后长21054mm，道岔容许通过速度直线≤120Km/h，侧线≤50Km/h，导曲线半径350000mm，尖轨长度13080mm（图号专线4258-6、7），基本轨长度16292mm（图号专线4258-4、5），辙叉长度5992mm（专线4259-4），护轨长度6900mm（直）、5100（侧）（图号专线4259-5、6），采用弹性扣件。
总重15.8T。
岔枕图号专线（01）3423。
混凝土枕50Kg/m钢轨9号单开道岔（CZ2209）的详细信息图号CZ2209混凝土枕铁路单开道岔，是现在常用的一种道岔。
