对接焊缝超声检测作业指导书(范本)
焊缝超声波作业指导书
超声波探伤作业指导书1 适用范围本作业指导书母材厚度在6mm〜200mm的风力发电机组塔架全熔化焊对接焊接接头的超声检测。
2 引用标准NB/T47013.3-2015《承压设备无损检测-第3 部分：超声检测》NB/T47013.3-2015《承压设备无损检测-第1 部分：通用要求》GB/T11259-2008《超声波检测用钢制对比试块的制作与校验方法》JB/T9214-2010 《A 型脉冲反射式超声探伤系统工作性能测试方法》JB/T10061-1999 《A 型脉冲反射式超声探伤仪通用技术条件》JB/T10062-1999 《超声波探伤用探头性能测试方法》3 试验项目及质量要求3.1试验项目：-可编辑修改-风力发电机塔筒，塔架焊缝6mm-200mm内部缺陷超声波探伤。
3.2质量要求3.2.1检验等级的分级焊缝质量分级：评定指标根据由缺陷引起的反射波幅（所在区域I区、U区、川区）、单个缺陷指示长度、多个缺陷指示长度L';根据质量要求检验等级分I、U、川三个级，I级最高3.2.2 焊缝质量等级及缺陷分级如下表所示:i 1；当呻建艮度木绘w（1经j範Bu肾.“I谖比出抓昇JS的寿化鶴陽计桓uft许值小于点址豹危许的单仕16林趣科.哦允许的单亍議M示転戏怦为缺陷耀it氏度贮忤值" 注h 期门4 住的疇童方袪.i*t TWKrtl«A * usmi *3.2.3 探伤比例探伤比例按GB/T 19072-2003技术规范要求执行3.2.4 检验区域的选择3.2.4.1 焊缝的超声波检测应在焊缝及探伤表面经外观检查合格后方可进行，应划好检验区域，标出检验区段编号3.242 检验区由焊接接头检测区宽度焊接接头检测区厚度表征。
3.243 焊接接头检测宽度应是焊缝本身加上焊缝熔合线两侧各确10mm定。
V型坡口对接接头检测区示意图如下：洼丄。
矗录烬播接头榕欄饥宽喪*324.4对接接头检测区厚度应为工件厚度加上焊缝余高324.5超声波检测应覆盖整个检测区域。
I级人员焊缝超声检测作业指导书

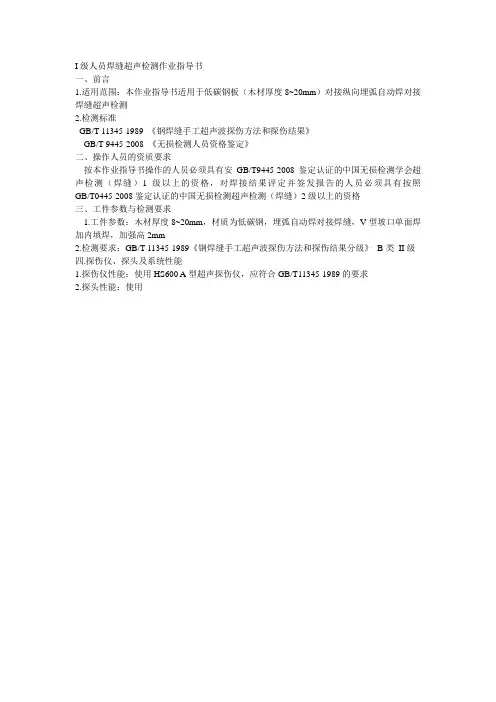

I级人员焊缝超声检测作业指导书
一、前言
1.适用范围：本作业指导书适用于低碳钢板（木材厚度8~20mm）对接纵向埋弧自动焊对接焊缝超声检测
2.检测标准
GB/T 11345-1989 《钢焊缝手工超声波探伤方法和探伤结果》
GB/T 9445-2008 《无损检测人员资格鉴定》
二、操作人员的资质要求
按本作业指导书操作的人员必须具有安GB/T9445-2008鉴定认证的中国无损检测学会超声检测（焊缝）1级以上的资格，对焊接结果评定并签发报告的人员必须具有按照GB/T0445-2008鉴定认证的中国无损检测超声检测（焊缝）2级以上的资格
三、工件参数与检测要求
1.工件参数：木材厚度8~20mm，材质为低碳钢，埋弧自动焊对接焊缝，V型坡口单面焊加内填焊，加强高2mm
2.检测要求：GB/T 11345-1989《钢焊缝手工超声波探伤方法和探伤结果分级》B类II级
四.探伤仪、探头及系统性能
1.探伤仪性能：使用HS600 A型超声探伤仪，应符合GB/T11345-1989的要求
2.探头性能：使用。
超声波探伤作业指导书
作业指导书
姓名：身份证号码：报考级别：
报考门类：
一、适用范围及采用标准
1.适用范围：
本作业指导书适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验。
2.检测标准和检测等级
GB/Tll345-2013《钢焊缝手工超声波探伤方法和探伤结果分级法》,B级检测。
3．验收标准和验收等级
GB/T29712-2013《焊缝无损检测超声检测验收等级》，2级验收。
二、检测人员资质要求
检验人员应经过培训，取得
三、工件参数、探伤面、探伤区及探伤方法（附示意图）
四、探伤系统及性能要求
1.探伤仪型号及性能要求
US-88型数字探伤仪。
探伤仪应符合以下要求：
2.探头规格及性能要求
2.5P13×20
3.试块
CSK-IA试块，RB-1试块
4.耦合剂
应选用适当的液体或模糊状物作耦合剂。
耦合剂应具备有良好透声性和适宜流动性，不应对材料和人体有损伤作用。
同时应便于检验后清理。
典型耦合剂为水、机油、甘油和浆糊。
在试块上调节仪器和产品检验应采用相同的耦合剂。
五、检测准备
1、探伤面准备
2、时基线调节
3、仪器探头主要参数测量及输入
4、灵敏度调节或距离波幅曲线制作
5、工件参数输入（如厚度）
6、传输补偿与衰减系数测量（示意图）
六、检测
1.扫查
2.缺陷定位定量与评级
七、仪器系统复核
八、记录与报告
编制：审核：批准：。
管道对接焊缝超声波检测作业指导书
管道对接焊缝超声波检测作业指导书6.1管径32-89mm对接焊缝的超声波检测6.1.1适用范围：本条适用于壁厚≥4 mm外径为32-159mm 管对接焊缝的超声波检测，适用于外径大于≥159mm，壁厚4-6 mm管对接焊缝的超声波检测，不适用于铸钢、奥氏体不锈钢管对接焊缝。
6.1.2检测工艺卡6.1.2.1检测工艺卡由具有II级UT资质人员编制，工艺卡的编制应与所执行的技术规范及本检测作业指导书相符。
6.1.2.2检测工艺卡由具有UTIII资质人员或UT检测责任师审核批准。
6.1.3检测仪器选用数字式超声波检测仪或A型脉冲反射式超声波检测仪，其工作频率范围为0.5-10MHz，水平线性误差不大于1%，垂直线性误差不大于5%。
6.1.3.1探头采用高阻尼、线聚焦斜探头或双晶探头，探头折射角应符合下表的规定：探头K值探头前沿，mm 管壁厚度（mm）4-8 2.5-3.0 ≤6>8-15 2.0-2.5 ≤8>15 1.5-2.0 ≤126.1.3.2试块a、应选用GS-1、GS-2、GS-3、GS-4专用试块。
b、当施工验收或设计文件另有规定时，也可以采用验收规范或设计文件要求的其他形式的标准试块和对比试块。
6.1.3.3耦合剂：化学浆糊或机油6.1.4工艺参数a、检测频率：2.5-5MHzb、扫描时基线调节：一般采用水平1：1调节。
c、检测灵敏度：φ2x20-16dB。
d、表面补偿：一般为4dB（当表面粗糙度Ra>6.3μm时应实测）。
E、检测位置：一般要求从焊缝两侧检测，因条件限制只能从一侧检测时，应采用两种不同折射角的探头检测，并在报告中注明。
6.1.5扫查灵敏度不低于最大声程处的评定线灵敏度。
6.1.6检测操作a、执行检测工艺卡的规定b、打开电源，连接仪器与探头，调节衰减器将检测灵敏度调整为评定线灵敏度。
c、将探头置于焊缝两侧作锯齿形移动扫查，探头的移动速度不得大于150mm/S，探头每次移动的距离不得超过晶片宽度，在保持探头移动方向与焊缝中心线垂直的同时，还要做小角度的摆动。
焊缝超声波作业指导书
超声波探伤作业指导书1 适用范围本作业指导书母材厚度在6mm～200mm的风力发电机组塔架全熔化焊对接焊接接头的超声检测。
2 引用标准NB/T47013.3-2015《承压设备无损检测-第3部分：超声检测》NB/T47013.3-2015《承压设备无损检测-第1部分：通用要求》GB/T11259-2008 《超声波检测用钢制对比试块的制作与校验方法》JB/T9214-2010《A型脉冲反射式超声探伤系统工作性能测试方法》JB/T10061-1999《A型脉冲反射式超声探伤仪通用技术条件》JB/T10062-1999《超声波探伤用探头性能测试方法》3 试验项目及质量要求3.1 试验项目：风力发电机塔筒，塔架焊缝6mm-200mm内部缺陷超声波探伤。
3.2 质量要求3.2.1 检验等级的分级焊缝质量分级：评定指标根据由缺陷引起的反射波幅（所在区域Ⅰ区、Ⅱ区、Ⅲ区）、单个缺陷指示长度、多个缺陷指示长度L´；根据质量要求检验等级分Ⅰ、Ⅱ、Ⅲ三个级，I级最高。
3.2.2 焊缝质量等级及缺陷分级如下表所示：3.2.3 探伤比例探伤比例按GB/T 19072-2003技术规范要求执行3.2.4 检验区域的选择3.2.4.1 焊缝的超声波检测应在焊缝及探伤表面经外观检查合格后方可进行，应划好检验区域，标出检验区段编号。
3.2.4.2 检验区由焊接接头检测区宽度焊接接头检测区厚度表征。
3.2.4.3 焊接接头检测宽度应是焊缝本身加上焊缝熔合线两侧各10mm确定。
V型坡口对接接头检测区示意图如下：3.2.4.4 对接接头检测区厚度应为工件厚度加上焊缝余高3.2.4.5超声波检测应覆盖整个检测区域。
若增加检测探头的数量或者增加检测面(侧)还不能完全覆盖，应增加辅助检测，包括其他无损检测方法。
3.2.5 焊接接头检测面的准备3.2.5.1 探头移动区宽度a、探头移动区域宽度应能满足检测到整个区域。
如图所示b、采用一次反射法扫查探伤时，探头移动区应大于等于1.25P:“ P=2KT ”或“ 2Ttanβ ”，式中： P---跨距，mm； T---母材厚度，mm；K---探头K值；β---探头折射角（°）c、采用直射法探伤时，探头移动区域应大于0.75P。
焊缝超声检验作业指导书
焊缝超声波探伤作业指导书编制审核1．总则：1.1目的：为了适应市场和客户要求，控制厂内管道和集箱等大径管对接焊缝的焊接质量，特编制本作业指导书。
1.2适用范围：本作业指导书适用于我厂生产的直径大于168mm壁厚大于等于20mm焊缝的超声波检验工作过程。
2．编制依据：2.1 JB4730-94《压力容器无损检测》2.2 GB150-1998《钢制压力容器》2.3 《压力容器安全技术监察规程》2.4 《蒸汽锅炉安全技术检察规程》2.5 JB1152-81《锅炉和钢制压力容器对接焊缝超声波探伤》3 检验人员：探伤人员必须通过按照劳动部文件《锅炉压力容器无损检测人员资格鉴定考核规则》及GB9445进行的考核鉴定。
并取得相应资格证书。
探伤时，必须有一名Ⅱ级或Ⅱ级以上的超声波探伤人员。
4仪器、探头、试块4.1.1 仪器和探头使用仪器为汕头超声波仪器厂生产的CTS-22和武汉中科创新技术有限公司生产的Hs600aa超声波探伤仪的性能指标和测试方法应满足ZBY230-84《A型脉冲反射式超声波探伤通用技术条件》b晶片有效面积一般不超过50mm2，一边长不应大于25mm；单斜探头声束轴线水平偏离角不应大于20，主声束垂直方向不应有明显双峰。
c超声波探伤仪和探头的组合灵敏度：在所探焊件最大声程处，有效探伤灵敏度余量不小于10dB。
d仪器和探组合始脉冲宽度:对于5MHz探头,其占宽不得大于10mm。
对于 2.5MHz探头，其占宽不得大于15mm。
4.1.2试块a 试块应采用与被检工件相同或相近的材料制作。
b 试块制作应符合ZBY232和JB4126的要求。
C 现场检验时，也可采用其他形式的等效试块。
5检验覆盖率检验时,探头的每次扫查覆盖率应大于探头直径的15%。
6耦合剂耦合剂要求：应采用机油、浆糊、甘油和水等透声性好，润滑能力好，且不损伤检测表面的耦合剂。
7探测面的要求a焊接接头表面质量及外形尺寸需经检查合格后方可进行探伤。
钢结构焊接接头超声波检测作业指导书
钢结构焊接接头超声波检测作业指导书钢结构在建筑工程中广泛使用，而钢构件之间的焊接则是连接关键。
焊接质量的好坏直接影响到钢结构建筑的安全性和稳定性。
为确保焊接质量，超声波检测是一种非常有效的方法。
本文将详细介绍钢结构焊接接头超声波检测的作业指导书，以确保焊接质量。
一、超声波检测原理超声波检测是一种利用超声波的特性来检测工件中缺陷或杂质的一种检测技术。
当超声波从材料表面传播进入材料内部时，它会与材料中的缺陷反射或散射。
超声波检测器将波形转换成图像，显示需要检测的部位。
如果波形显示有缺陷，则说明超声波遇到了缺陷区域。
建议选用A、B扫描或C扫描方式进行检测。
在A、B扫描模式中，超声波探头在被测结构上扫描，工作时需要对照标准进行扫描。
在C扫描模式下，超声波探头在被测物体中进行扫描，然后光电管或CRT显示扫描在X-Y平面内的分布情况。
二、操作步骤1.检测设备选型应使用检测灵敏度好、抗干扰性能高的超声波检测仪。
2.检测人员的选择需要具备一定的技能和才能。
建议选用持证或有实践经验的人员进行检测。
3.检测表面的预处理检测时应确保被测部位表面干净、光滑，无影响测量的质料和气泡。
4.探头的选择根据被测部位和超声波检测需要，正确选择探头及角度。
5.超声波检测能量及参数的选择应根据被测材料的厚度及探头的频率，选择合适的检测能量和参数。
6.校准标准块校准前应先对所选探头进行空气校准，然后进行标准块的校准。
标准块应具有与被测材料相似的声速和材质。
7.检测作业在检测时，探头应与被测部位的表面垂直，探头面应与被检测材料表面紧密贴合。
在检测作业时，应具备抽检、全检、跳检等不同校验方法，严格按照规范、标准的数据记录方式和要求填写检测报告。
三、注意事项1.操作人员应持证或有实践经验；2.被测部位表面必须干净、光滑；3.探头选择合适，并严格校准探头；4.检测时应根据被测材料的厚度及探头的频率，选择合适的检测能量和参数；5.严格遵守规范、标准的数据记录方式和要求填写检测报告。
对接焊缝超声检测作业指导书(范本)
中国机械工程学会无损检测学会无损检测2级人员对接焊缝超声检测作业指导书姓名: 身份证号码：分数:(范本）一、前言1、适用范围本作业指导书依据本公司超声检测工艺规程（符合GB/T 11345—1989 钢焊缝手工超声波探伤方法和探伤结果分级)的要求规定了超声检测中对人员、设备器材、检测方法和步骤、数据记录、结果分类与评定等项内容。
本作业指导书适用于厚度范围在8～50mm的钢熔化对接焊焊缝的手工超声波检测.2、参考文件JB/T 4730.3-2005 承压设备无损检测第3部分：超声检测二、人员具有中国无损检测学会无损检测人员超声1、2、3级（结果评定需有2级或3级）资格;三、超声检测系统1、仪器：模拟超声波探伤仪CTS22或数字式超声探伤仪HS600；仪器水平线性误差≤1%,垂直线性误差≤5％；2、探头：1～5M、1～2.5K超声斜探头；声束轴线水平偏离角≤2°，主声束垂直方向无明显双峰；3、仪器和探头其他性能必须符合CSK-ⅠA标准要求；4、试块：CSK—ⅠA、CSK-ⅢA;5、耦合剂：机油或化学浆糊；四、工件参数与检测要求五、检测程序1、检测系统调节（1）探头入射点、前沿、K值测量(测三次平均值）；（2）水平时基线调节（用CSK-ⅠA试块）；2、检测准备(1）试样准备（表面清理，去除影响检测的油污、毛刺等）；（2）按JB/T 4730。
3-2005灵敏度绘制DAC曲线;（3）设备的调整（加各项补偿、仪器旋钮调至需要位置)；3、检测（1)检测方法：斜探头横波法;扫查方法:锯齿,扫查速度≤ 100 mm/s，覆盖 10 mm；（2）扫描量程修正：DAC曲线上任意一点在扫描线上的偏移超过扫描读数的10%，则应予以修正；（3）扫查缺陷:·将DAC曲线调到评定线（EL）对焊缝作单面双侧扫查,对超过EL线的显示作出标记;·将DAC曲线调到定量线（SL）对焊缝作单面双侧扫查（重点扫查超过EL线的显示），对超过SL线的显示进行测长、定位和当量计算；·对超过RL线的显示直接判废。
超声波检测作业指导书
标题：超声波检测作业指导书1范围本标准适用于母材厚度不小于8mm的铁素体类钢熔化焊对接焊缝脉冲反射法手工超声波检测。
本标准不适用铸钢及奥氏体不锈钢焊缝;外径小于159mm的钢管对接焊缝;内径小于等于200mm的管座角焊缝及外径小于250mm和内外径之比小于80%的纵向焊缝。
2职责2.1焊接检验人员负责对焊接作业进行全过程的检查和控制，根据设计文件以及工艺文件要求确定焊缝检测部位、填报无损检测委托单以及填报、签发焊缝质量检验评定报告单。
2.2无损检测人员负责根据相关规程或相关技术文件规定的探伤方法及探伤标准对受检部位进行无损检测，超声波Ⅱ级检测人员负责填报、签发检测报告。
3 引用标准JGJ81-2002 钢结构焊接技术规程GB/T11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级GB50205-2001 钢结构工程施工及验收规范4 质量要求质量评定标准及相关质量等级应遵循设计文件及有关工艺技术文件的要求。
4.1 GB11345-1989《钢焊缝手工超声波探伤方法及质量分级法》对焊接接头质量分级规定见表1。
表1 缺陷的等级评定5 原材料及过程产品焊缝检测工艺方法 5.1 典型过程产品及原材料超声波检测示意图检测区检测面位置2位置1图1 检测和探头移动区 图2锯齿形扫查翼板（炉胆或筒体）腹板（管板）位置4位置2位置4位置2位置1位置3位置1图3 焊接（轧制）T 型钢超声波检测示意图图4 板材接料超声波检测示意图位置1图5 不同板厚或肢厚的板材或型材接料超声波检测示意图图6 超声波探头选择及检测前焊缝两侧清理示意图5.2超声波检测工艺5.2.1超声波检测工艺了解焊接工艺及质量要求-----确定检验部位及检验比例-----确定检测技术等级及质量等级-----选着检测灵敏度-----选择标准试块或参考试块-----了解检测构件结构及焊缝尺寸-----确定扫差方式及检测面-----选择探头----编制超声波检测工艺卡----焊缝外观及尺寸检验----填制焊缝质量检验评定报告单----检测面准备-----填写焊缝无损检测委托单-----焊缝超声波检验-----填写无损检测原始记录---焊缝质量评定-----出具焊缝超声波报告5.2.2试块及探头的选择根据母材厚度、实际焊缝宽度选择对比／标准试块以及超声波探头（类别、晶片面积、频率、Ｋ值、前沿值）5.2.3探测方式以及扫查面的准备环绕转角左右前后根据母材厚度、检测级别（采用B 级检测）以及焊缝处构件结构按表3选择探测方式以及探头移动区宽度。
超声波探伤作业指导书
超声波探伤作业指导书1目的为了更好地在施工过程中对焊接质量进行有效的控制，指导现场施工，特编制本指导书。
2适用范围本工作程序适用于本厂产品对接焊缝的超声波检验工作过程。
3编制依据2.1天津电建金属室《金属试验室质量管理手册》；2.2 JB1152-81《锅炉和钢制压力容器对接焊缝超声波探伤》；2.3 SDL67-83《管道焊缝超声波检验篇》；2.4《电力建设施工及验收技术规范》（焊接篇）。
4检验前的准备工作及条件4.1人员资格检验人员必须取得锅炉压力容器检测人员资格证书。
探伤时，必须有一名Ⅱ级或Ⅱ级以上的超声波探伤人员。
4.2仪器设备要求4.2.1超声波探伤的性能指标和测试满足ZBY230-84《A型脉冲反射式超声波探伤通用技术条件》；4.2.2 仪器和斜探头的组合灵敏度在所探测工件的最大声程处，有效探伤灵度余量应不低于10dB；4.2.3斜探头主声束不应有明显的双峰；4.2.4仪器的调节应在CSK-ⅠA试块上进行；4.2.5探伤频率采用2.5MHZ。
4.3工艺要求和探伤准备4.3.1超声波探伤前应了解下列有关资料：①被检件的名称、规范、材质及性能；②焊缝的坡口形式、对口间隙及焊缝中心位置；③焊接工艺及热处理规范。
4.3.2对探测面的要求①探头移动范围的飞溅、锈蚀、油污、氧化皮等必须清除干净，表面应打磨平滑；②打磨宽度的确定A.当采用一、二次波探伤，P=2TK+50(mm)；B.当采用一次波探伤但仍需增大探头K值时：P=TK+50(mm)；C.如需检测焊缝横向缺陷，应磨平焊缝加强高后，进行探伤。
4.3.3仪器的调节①探头入射点及前沿的测定，在CSK-ⅠA上进行；②扫描速度的调节，可在CSK-Ⅲ试块上进行；③距离-波幅曲线的制作：a.距离-波幅曲线以所用仪器和探头在CSK-Ⅲ试块上实测的数据绘制；b.距离-波幅曲线以所用仪器和探头在CSK-Ⅲ试块上进行校验，校验不少于两点。
5探伤5.1操作流程图见附录；5.2一般要求从焊缝两侧扫查，因条件限制只能单侧扫查时，应采用几种不同K值探头；5.3扫查时，探头每次移动距离不得大于探头晶片直径，在保持探头移动方向和焊缝中心垂直的同时，应作10°---15°旋转扫查；5.4为了确定缺陷的位置、方向、大小或区分反射信号和伪信号，可采用前后、左右、转角、环绕扫查；5.5现场探伤时，应携带便携试块，以便随时对扫描速度或探伤灵敏度进行校验；5.6缺陷的定量及定性应严格按照规程执行，对于须进行指示长度测定的缺陷，当缺陷反射信号只有一个最高点时，用半波高度法测长，当有多个高点时，可用端部半波高度法测长；5.7缺陷的评定按标准及现场记录，对于不合格的焊口，应及时以“试验结果通知单”方式，通知检查员和制造部。
焊缝超声波检验作业指导书
焊缝超声波检验作业指导书1 目的和适用X围为保证锅炉和钢制压力容器对接焊缝的质量制定本作业指导书。
本作业指导书适用于A型脉冲反射式超声探伤仪，以单斜探头接触法为主进行探伤。
本作业指导书适用于焊接件对接处厚度为8~120mm的锅炉和钢制压力容器对接焊缝的超声波探伤，也适用于其他工业类似用途的压力容器对接焊缝的超声波探伤。
本作业指导书不适用于铸钢、奥氏体不锈耐酸钢与允许根部未焊透的单面焊纲制压力容器对焊接缝的超声波探伤。
也不适用于曲面半径小于125mm和内半径与外半径之比小于80％的纵缝探伤。
2 引用标准：4730.3-2005《承压设备无损检测》3 职责3.1工作项目负责人必须由任助理工程师后工作二年以上的技术人员担任。
3.2项目负责人负责整个作业过程组织、安全、质量工作，审核质量记录，编写检验措施和检验结束后的检验报告。
3.3项目负责人负责检查所做安全措施是否正确完备和符合现场实际条件，以与是否能保证工作人员和设备安全。
3.4项目负责人负责向参加项目全体人员，进行技术、安全工作交底。
3.5工作参加人员服从项目负责人的安排，负责质量记录。
3.6项目负责人对作业结果负责。
3.7工作人员必须经过资格考试委员会考考试合格取得相应XX方可进行工作。
签发探伤报告者必须持有超声波探伤Ⅱ级或Ⅲ级XX书。
4 作业前必须具备的条件与准备工作4.1仪器和探头的组合灵敏度：在达到所探工件最大声程处的探伤灵敏度时，有效灵敏度余量至少为10dB。
4.2 探伤仪应具有衰减量不少于50dB连续可调的衰减器，其精度为任意相邻12dB的误差小于士ldB，最大累计误差不超过土ldB。
4.3 分辩力应能将 CSK- I A型试块上50与44两孔分开，当两孔反射波的波幅相同时，其波峰与波谷的差不小于6dB。
4.4 主声柬偏离：水平方向：将探头放在 CSK-I A型试块上，探测棱角反射，当反射波幅最大时，探头中心线与被测棱边的夹角应在90°土2°的X围内。
超声波焊缝探伤作业指导书
超声波焊缝探伤1、检测目的：检测焊缝缺陷，控制钢结构焊缝质量2、依据标准：《钢结构现场检测技术标准》GB/T50621-2010《钢结构超声波探伤质量分级法》JG/T 2003-2007《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345-893、检测仪器：仪器 CTS-1002数字超声波探伤仪4、耦合剂：应选用适当的液体或模糊状物作耦合剂。
耦合剂应具备有良好透声性和适宜流动性，不应对材料和人体有损伤作用。
同时应便于检验后清理。
典型耦合剂为水、机油、甘油和浆糊。
在试块上调节仪器和产品检验应采用相同的耦合剂5、检测方法：（1）距离一波幅曲线由选用的仪器、探头系统在对比试块上实测数据绘制，曲线由判废线、定量线、评定线组成，不同验收级别各线灵敏度见下表，表中DAC 是以上φ2mm标准反射体绘制的距离一波副曲线，即DAC基准线。
评定线以上定量线以下为I区，定量线至判废线以下的Ⅱ区，判废线及以上区域为Ⅲ区(判废区)（3）探伤灵敏度应不低于评定线灵敏度。
（4）扫查速度不应大于150mm／S，相邻两次探头移动间隔保证至少有探头宽度10％的重叠。
（5）为探测纵向缺陷，斜探头垂直于焊缝中心线放置在探伤面上，作锯齿型扫查。
探头前后移动的范围应保证扫查到全部焊缝截面及热影响区。
在保持垂直焊缝作前后移动的同时，还应作10°～15°左右移动。
（6）为确定缺陷的位置、方向、形状、观察缺陷动态波形或区分缺陷讯号与伪讯号，可采用前后、左右、转角、环绕等四种探头基本扫查方式。
6、缺陷评定和检验结果：（1）最大反射波幅不超过评定线的缺陷，均评为I级。
（2）最大反射波幅超过评定线的缺陷，检验者判定为裂纹等危害性缺陷时，无论其波幅和尺寸如何，均评定为Ⅳ级。
（3）反射波幅位于I区的非裂纹性缺陷，均评定为I级。
（4）反射波幅位于Ⅲ区的缺陷，无论其指示长度如何，均评定为Ⅳ级。
（5）不合格的缺陷，应于返修，返修区域修补后，返修部位及补焊受影响的区域，应按原探伤条件进行复验、复探。
【2018-2019】超声焊缝作业指导书-优秀word范文 (11页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==超声焊缝作业指导书篇一：焊缝超声波探伤作业指导书有限责任公司钢结构焊缝超声波探伤作业指导书编号：HHR/ZD-02编制：现场检测室审批：年月日钢结构焊缝超声波探伤指导书1、适用范围本指导书适用于一般工业与钢结构焊缝超声波探伤的检测。
2、依据标准GB/T11345-1989《钢焊缝手工超声波探伤方法和探伤结果分级》。
GB/T50621-201X《钢结构现场检测技术标准》。
JG/T203-201X《钢结构超声波探伤及质量分级法》。
GB 50205-201X《钢结构工程施工质量验收规范》。
3、仪器设备和人员的要求3.1 钢结构检测所用的仪器、设备和量具应有产品合格证、计量检定机构出具的有效期内的检定(校准)证书，仪器设备的精度应满足检测项目的要求。
检测所用检测试剂应标明生产日期和有效期，并应具有产品合格证和使用说明书。
3.2 检测人员应经过培训取得上岗资格；从事钢结构无损检测的人员应按现行国家标准《无损检测人员资格鉴定与认证》GB/T 9445进行相应级别的培训、考核，并持有相应考核机构颁发的资格证书。
3.3 从事焊缝探伤的检验人员必须掌握超声波探伤的基本技术，具有足够的焊缝超声波探伤经验，并掌握一定的材料、焊接基础知识。
3.4 焊缝超声检测人员应按有关规程或技术条件的规定经严格的培训和考核，并持有相应考试组织颁发的等级资格证书，从事相对考核项目的检验工作。
注：一般焊接检验专业考核项目分为板对接焊缝；管件对接焊缝；管座角焊缝；节点焊缝等四种。
3.5 取得不同无损检测方法的各技术等级人员不得从事于该方法和技术等级以外的无损检测工作。
3.6 现场检测工作应由两名或两名以上检测人员承担。
3.7 超声检验人员的视力应每年检查一次，校正视力不得低于1.0。
4、检测钢结构焊缝超声波探伤时，基本要求4.1 现场调查宜包括下列工作内容：1 收集被检测钢结构的设计图纸、设计文件、设计变更、施工记录、施工验收和工程地质勘察报告等资料；2 调查被检测钢结构现状，环境条件，使用期间是否已进行过检测或维修加固情况以及用途与荷载等变更情况；3 向有关人员进行调查；4 进一步明确委托的检测目的和具体要求；4.2 检测项目应根据现场调查情况确定，并应制定相应的检测方案。
钢结构焊接接头超声波检测作业指导书
钢结构焊接接头超声波检测作业指导书钢结构焊接接头超声波检测作业指导书一、前言钢结构焊接接头超声波检测是保证钢结构工程安全性的重要手段之一。
本作业指导书旨在为从事钢结构焊接接头超声波检测的技术人员提供指导，确保检测工作的质量和准确性。
二、检测前准备1. 检测仪器的准备：准备好超声波探头、超声波测厚仪、底片、尺子等设备。
2. 检测环境的准备：检测现场应保持干燥清洁，并避免太阳直射。
3. 检测人员的准备：检测人员应该熟悉相关规范，并接受培训以获取足够的专业技能。
三、检测步骤1. 准备工作：先检查接头表面是否有污染、气孔和裂缝等缺陷，清除其表面污垢，以保证有效的检测。
2. 超声波探头设置：根据被测件的厚度和形状确定超声波探头的类型、频率、阵列大小等参数。
3. 超声波探头移动：将超声波探头移动到需要检测的位置上，方向垂直被测件，确保钢结构焊缝全面覆盖。
4. 检测信号的调整：根据实际情况调整超声波探头的检测灵敏度和增益、射束角度等参数。
5. 记录检测结果：将检测结果记录在底片上，记录的信息应包括被检部位、焊缝种类、探头类型以及反射信号和其他相关信息。
6. 做好保护措施：检测结束后，对接头进行保护，以避免其受到降低强度的损害。
四、处理检测结果1. 对检测结果进行评价：根据相关规范和标准进行评价，并鉴别焊缝中的所有缺陷。
2. 判断缺陷的尺寸和位置：根据反射信号的强度和回声的位置判断缺陷的尺寸和位置。
同时，也需要根据不同的构件及其设计要求来判断缺陷的可接受性和处置措施。
3. 处理和归档检测记录：按照规定进行处理和归档检测记录，以备将来参考和复查使用。
五、安全措施1. 工作时，应穿戴好防护鞋、手套和安全帽等防护用品。
2. 检测过程中，应保持清醒和专注，防止因疲劳的原因导致差错。
3. 检测过程中，不能吸烟或吃东西，以免影响检测准确性。
4. 超声波探头的使用应符合规定，防止超声波照射对人员造成伤害。
六、总结钢结构焊接接头超声波检测是确保钢结构工程安全性的重要手段之一，要求检测人员具备足够的专业技能和经验。
【免费下载】焊缝超声波探伤作业指导书
有限责任公司钢结构焊缝超声波探伤作业指导书编号：HHR/ZD-02编制：现场检测室审批：年月日钢结构焊缝超声波探伤指导书1、适用范围本指导书适用于一般工业与钢结构焊缝超声波探伤的检测。
2、依据标准GB/T11345-1989《钢焊缝手工超声波探伤方法和探伤结果分级》。
GB/T50621-2010《钢结构现场检测技术标准》。
JG/T203-2007《钢结构超声波探伤及质量分级法》。
GB 50205-2001《钢结构工程施工质量验收规范》。
3、仪器设备和人员的要求3.1 钢结构检测所用的仪器、设备和量具应有产品合格证、计量检定机构出具的有效期内的检定(校准)证书，仪器设备的精度应满足检测项目的要求。
检测所用检测试剂应标明生产日期和有效期，并应具有产品合格证和使用说明书。
3.2 检测人员应经过培训取得上岗资格；从事钢结构无损检测的人员应按现行国家标准《无损检测人员资格鉴定与认证》GB/T 9445进行相应级别的培训、考核，并持有相应考核机构颁发的资格证书。
3.3 从事焊缝探伤的检验人员必须掌握超声波探伤的基本技术，具有足够的焊缝超声波探伤经验，并掌握一定的材料、焊接基础知识。
3.4 焊缝超声检测人员应按有关规程或技术条件的规定经严格的培训和考核，并持有相应考试组织颁发的等级资格证书，从事相对考核项目的检验工作。
注：一般焊接检验专业考核项目分为板对接焊缝；管件对接焊缝；管座角焊缝；节点焊缝等四种。
3.5 取得不同无损检测方法的各技术等级人员不得从事于该方法和技术等级以外的无损检测工作。
3.6 现场检测工作应由两名或两名以上检测人员承担。
3.7 超声检验人员的视力应每年检查一次，校正视力不得低于1.0。
4、检测钢结构焊缝超声波探伤时，基本要求4.1 现场调查宜包括下列工作内容：1 收集被检测钢结构的设计图纸、设计文件、设计变更、施工记录、施工验收和工程地质勘察报告等资料；2 调查被检测钢结构现状，环境条件，使用期间是否已进行过检测或维修加固情况以及用途与荷载等变更情况；3 向有关人员进行调查；4 进一步明确委托的检测目的和具体要求；4.2 检测项目应根据现场调查情况确定，并应制定相应的检测方案。
钢结构焊缝超声波探伤检测作业指导书(含全部附表)
MC-LWI-06（A0）1编制依据（1）《钢结构现场检测技术标准》GB/T 50621-2010；（2）《钢结构工程施工质量验收规范》GB 50205-2001。
2适用范围本方法适用于母材厚度不小于8mm、曲率半径不小于160mm的碳素结构钢和低合金高强度结构钢对接全熔透焊缝，使用A型脉冲反射法手工超声波的质量检测。
3作业程序执行程序形成的记录3.1接受任务编制检测方案。
3.2 根据检测方案的技术要求准备仪器设备。
3.3 进行现场检测做好相关数据的记录填写完成表JSJL-02-05-A《钢结构焊缝超声波探伤记录》。
3.4分析检测数据，编制检测报告。
4检测方法4.1资料搜集探伤前应搜集资料并了解工件的材质、结构、曲率、厚度、焊接方法、焊缝种类、坡口型式、焊缝余高及背面衬垫、沟槽等情况。
4.2 确定检测等级根据质量要求，检验等级分为A、B、C三级。
检验工作的难度系数按A、B、C顺序逐渐増高。
应根据工件的材质、结构、焊接方法、受力状态选用检验级别，如设计和结构上无特别指定，钢结构焊缝质量的超声波探伤宜选用B级检验。
A级检验：采用一种角度探头在焊缝的单面单侧进行检验，只对允许扫查到的焊缝截面进行探测。
一般不要求作横向缺陷的检验。
母材厚度大于50mm时，不得采用A级检验。
B级检验：宜采用一种角度探头在焊缝的单面双侧进行检验，对整个焊缝截面进行探测。
母材厚度大于100mm时，采用双面双侧检验；当受构件的几何条件限制时，可在焊缝的双面单侧采用两种角度的探头进行探伤；条件允许时要求作横向缺陷的检验。
C级检验：至少要采用两种角度探头在焊缝的单面双侧进行检验。
同时要作两个扫查方向和两种探头角度的横向缺陷检验。
母材厚度大于100mm时，宜采用双面双侧检验。
4.3 探头选择对不同检测等级要求和不同板厚，推荐的探伤面、探头角度和探头数量见表4-1。
表4-1 不同板厚所用的探头角度表4-2 不同腹板厚度选用的探头角度表（T形接头与角接头）耦合剂应具有良好的透声性和适宜流动性，不应对材料和人体有损伤作用，同时应便于检测后清理。
超声波检测作业指导书
超声波检测作业指导书超声波检测作业指导书目录1 目的2 适用范围3 引用标准4 检测准备4.1 工艺准备4.2 检测作业人员4.3 检测设备与器材4.4 作业条件5 检测实施5.1 检测控制流程图5.2 钢板超声波检测5.3 锻件超声波检测5.4 无缝钢管超声波检测5.5 焊接接头超声波探伤超声波检测作业指导书1 目的为了规范超声波检测工作，保证超声波检测的工作质量，特制定本作业指导书。
2 适用范围2.1 适用于4—300mm板厚的压力容器和锅炉的对接焊缝超声波探伤。
包括了用A型探伤仪按照脉冲回波技术手工检测全焊透焊缝、钢结构、其他设备及其原材料、零部件的超声波检测和材料的实施2.2 不适用于铸钢以及奥氏体不锈钢焊缝的超声波探伤，不适用于外径∠2 50mm或内外径之比∠80%的纵向焊缝探伤。
2.3 本作业指导书与有关标准、规范、施工技术文件有抵触时，应以有关标准、规范、施工技术文件为准。
3 引用标准3.1 GB50273 工业锅炉安装工程施工及验收规范3.2 GB150 钢制压力容器3.3 GB50235 工业金属管道工程施工及验收规范3.4 GB50236 现场设备、工业管道焊接工程施工及验收规范3.5 GB/T15830钢制管道对接环焊缝超声波探伤方法和检验结果的分析3.6 GB/T 11345-1989《钢焊缝手工超声波探伤方法和探伤结果分级》3.7 DL/T821-2002《电力建设施工及验收技术规范管道焊接接头超声波检验检验技术规程》3.8 DL/T439-2006《火力发电厂高温紧固件技术导则》3.9 GB/T5777 无缝钢管超声波探伤检验3.10 SY/T4109 石油天然气钢质管道无损检测3.11 工业锅炉Ｔ型接头对接焊缝超声波探伤规定3.12 压力容器安全技术监察规程3.13 蒸汽锅炉安全技术监察规程3.14 压力管道安全管理与监察规定3.15 特种设备无损检测人员考核与监督管理规则4 检测准备4.1 工艺准备4.1.1 检测方案大型检测项目或客户有特殊要求的检测项目以及本工艺规程未包括的超声波检测项目应单独编制超声检测方案（或包含在无损检测方案中）。
对接焊缝超声波检测作业指导书
对接焊缝超声波检测作业指导书3.1适用范围：本条适用于母材厚度为8-400mm全熔化焊对接焊缝的超声检测；母材厚度为6-8mm全熔化焊对接焊缝的超声检测按照JB/T4730.3-2005附录G的规定进行；钛制承压设备对接焊缝的超声检测参照JB/T4730.3-2005附录M的规定进行；奥氏体不锈钢制承压设备对接焊缝的超声检测参照JB/T4730.3-2005附录N的规定进行；如果确有需要，厚度为4-6mm的环向对接焊缝的超声检测也可参照本条执行。
本条不适用于铸钢焊缝，外径小于159mm的钢管对接焊缝，内径小于或等于200mm的管座角焊缝，也不适用于外径小于250mm或内外径之比小于80%的纵向焊接检测。
3.2检测工艺卡3.2.1检测工艺卡由具有II级UT资质人员进行编制，检测工艺卡的编制，工艺卡的要求应与所执行的技术规范及本检测作业指导书相符。
检测责任师审UT资质人员或UTIII检测工艺卡由具有3.2.2．核批准。
3.3检测器材3.3.1检测仪器选用数字式超声波检测仪或A型脉冲反射式超声波检测仪，其工作频率范围为0.5-10MHz，水平线性误差不大于1%，垂直线性误差不大于5%。
3.3.2探头采用单晶或双晶斜探头，其声束轴线水平偏离角不大于2o，主声束垂直方向不应有明显的双峰。
探头K值选择应符合下表的规定：试块3.3.3A CSK-IA、标准试块：a：，CSK-IIIA，CSK-IIA Ⅵ CSK-、当施工验收规范或设计文件另有规定时，也可以采用验b收规范或设计文件要求的其他形式得到标准试块和对比试块。
3.3.4耦合剂：化学浆糊或机油3.4工艺参数3.4.1检测频率一般采用2-5MHz，薄壁检测时，可采用5MHz。
3.4.2扫描时基线调节壁厚小于或等于20mm时，一般采用水平1：1调节，壁厚大于20mm时，一般采用深度1：1调节。
3.4.3检测灵敏度：不低与评定线灵敏度。
3.4.4表面补偿：一般为4dB（当表面粗糙度Ra>6.3mm时应实测）。
