NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
E5532前级音调板电路原理图
E5532前级音调板电路原理图NE5532是高性能低噪声双运算放大器（双运放）集成电路。
与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。
因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。
用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。
E5532前级音调板电路原理图NE5532耳机放大器制作1、电源部分：该部分包括整流、滤波、稳压以及通电工作指示几部分。
整流用的是小电流的桥堆，但对付着运放是绰绰有余的；滤波对电路较为重要，故采用的是日本较为有名的依娜电容，每一边电源为1000uF；稳压采用的是大家较为熟悉的78和79系列的三端稳压管，这种管子的质量还是不错的，指示简单了，一个电阻串一个发光二极管主电路部分该部分是最关键的，耳放作出来质量好不好，很大程度决定于电路的设计以及相关元件的运用，在此谈谈我的经验。
运放是最关键的，一颗优质的运放才能把声音演绎的更优美，由于陶瓷封装的运放较贵，金封的就更不用说了，所以之运用的塑封的NE5532运放，当然也可以选择更好的音频运放，但价格也高。
耦合电容C9（C10）是比较关键的，要使用优质的电容，最好用发烧级的电容，比如日本的依娜（ELNA）、瑞典出的RIFA、红美人、美国的西电、黑寡妇、飞利浦等等，我尝试过好几种，包括以前没听见过的金黄金黄的雅马哈电容，红的似血的红美人，还有天蓝天蓝的ELNA，个个外表诱人得没话可说，可是用在电路上感觉不适合我的耳朵，后来换上了蓝精灵（MUSC）系列的才觉得满意，当然大家也可以用一般的电容制作，但个人觉得声音是有区别。
电路中R9（R10）和R6（R7）的阻值应反复调试。
在前置放大电路中R9（R10）一般为100KΩ，而R6（R7）为1KΩ，这样它的放大倍数可达100倍。
但现在作功放，就会出现自激，因此将R9（R10）改用8.2K，R9（R10）减为33K，放大倍数只有4倍，电路就不会自激，同时负反馈也适量，音质柔和、清晰、通透度高。
NE5532N组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰,而且缺乏力度和清晰感,听起来非常浑浊杂乱,听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意,如果有动手能力的话,很有必要花几十元对其动动手术(摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品,笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为:信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率,当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音,从而实现了音频调节作用.需要说明一点是所采用的NE5532N必须是正宗品,如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
(欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了). 字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题;④音调调节的动态范围明显变大。
NE5532介绍ne5532
NE5532介绍ne5532话题：ne5532 通报批评低频NE5532，如果有谁还没有听说过它名字的话，那就还未称得上是音响爱好者。
这个当年有运放皇之称的NE5532，与LM833、LF353、CA3240一起是老牌四大名运放，不过现在只有5532应用得最多。
5532现在主要分开台湾、美国和PHILIPS生产的，日本也有。
最好的是带大S标志的美国产品，市面上要正宗的要卖8元以上，自从SIGNE被PHILIPS 收购后，生产的5532商标使用的都是PHILIPS商标，质量和原品相当，只需4－5元。
而台湾生产的质量就稍微差一些，价格也最便，两三块便可以买到了。
NE5532的封装是DIP8脚双运放，5532的内部为JFET（结型场效应管结构）,声音特点总体来说属于温暖细腻型，驱动力强，但高音略显毛糙，低音偏肥。
以前不少人认为它有少许的“胆味”，不过现在比它更有胆味的已有不少，相对来说就显得不是那么突出了。
5532的电压适应范围非常宽，从正负3V至正负20V 都能正常工作。
它虽然是一个比较旧的运放型号，但现在仍被认为是性价比最高的音响用运放。
是属于平民化的一种运放，被许多中底档的功放采用。
不过现在有太多的假冒NE5532，或非音频用的工业用品，由于5532的引脚功能和4558的相同，所以有些不良商家还把4558擦掉字母后印上5532字样充当5532，一般外观粗糙，印字易擦掉，有少许经验的人也可以辨别。
据说有8mA的电流温热才是正宗的音频用5532。
NE5532还有两位兄弟NE5534和NE5535。
5534是单运放，由于它分开了单运放，没有了双运放之间的相互影响，所以音色不但柔和、温暖和细腻，而且有较好的音乐味。
它的电压适应范围也很宽，低到正负5V的电压也能保持良好的工作状态。
由于以前著名的美国BGW-150功放采用5534作电压激励时，特意让正电源电压高出0.7V，迫使其输出管工作于更完美的甲类状态，使得音质进一步改善，所以现在一般都认为如果让正电源高出0.7V音质会更好。
高中低音音调及音量控制电路

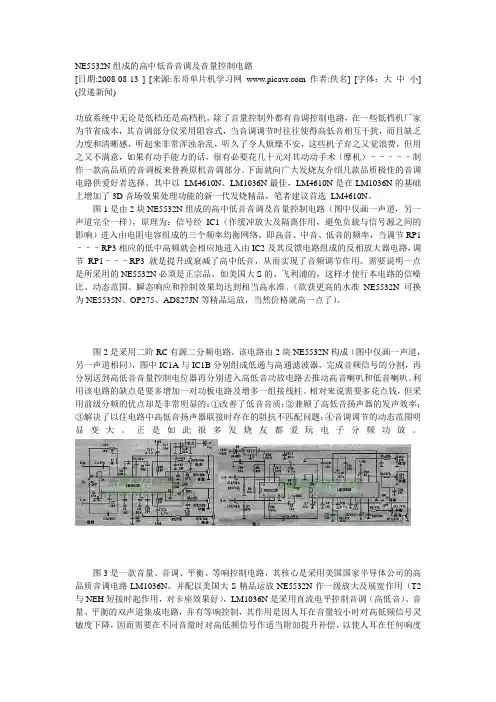

NE5532N组成的高中低音音调及音量控制电路[日期:2008-08-13 ] [来源:东哥单片机学习网 作者:佚名] [字体：大中小] (投递新闻)功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
NE5532_电子分频电路_重低音_高音
NE5532 电子分频电路重低音高音1.我们去音响市场时总能听到一些很强的低音很锐耳的高音，他那音箱也不见得很夸张，老板说那是什么什么功放块的音响，可是当我们好奇DIY的板子时，就算接的喇叭再好也没他那效果，那就困惑了。
我们也挺喜欢买2.1音响，这2。
1又是个啥意思？其实一切源于前级分频（后及分频也行，只是可能分频不是很突出）。
你说这前级分频那个复杂？可不是，只要你会做板子，这个同样可以轻松搞定。
NE5532做的就是不错的分频器了上图为NE5532做成的二阶高通和低通波器，也就我们要的高音和低音前级分频器，对于低音有C6=1.41 4/（2π f R），R=R1=R6=10K,可见改变公式里的参数就可以得到不同的分频点。
就是说低于f（上图大约为250Hz）的波形顺利通过，大于f频率的波形会大大衰减，就是低通。
至于高通，不用说了吧。
那47K 的电阻可以不要，其上的电容电阻可以根据听觉来选取大小，输入端可以加入缓冲级，输出端最好加个后级运放，不然不好去推功放块。
还有中频是不能少的，要是少了中频声音就没那么好听了，这中频怎么做看了上面应该懂了吧。
当然，NE5532换成其他也可以，只要引脚对的上。
2. 如图为三分频电路图，是一个比较经典的三分频电路。
电路元件较为简单。
图2是3分频电路，用JK-FF实现3分频很方便，不需要附加任何逻辑电路就能实现同步计数分频。
但用D-FF实现3分频时，必须附加译码反馈电路，如图2所示的译码复位电路，强制计数状态返回到初始全零状态，就是用NOR门电路把Q2，Q1=“11B”的状态译码产生“H”电平复位脉冲，强迫FF1和FF2同时瞬间（在下一时钟输入Fi的脉冲到来之前）复零，于是Q2，Q1=“11B”状态仅瞬间作为“毛刺”存在而不影响分频的周期，这种“毛刺”仅在Q1中存在，实用中可能会造成错误，应当附加时钟同步电路或阻容低通滤波电路来滤除，或者仅使用Q2作为输出。
D-FF 的3分频，还可以用AND门对Q2，Q1译码来实现返回复零。
NE5532N组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
094054_NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
NE5532
NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一种双运放高性能低噪声运算放大器。
相比较大多数标准运算放大器，如1458，它显示出更好的噪声性能，提高输出驱动能力和相当高的小信号和电源带宽。
这使该器件特别适合应用在高品质和专业音响设备，仪器和控制电路和电话通道放大器。
如果噪音非常最重要的，因此建议使用5532A版，因为它能保证噪声电压指标。
特点介绍：•小信号带宽：10MHZ•输出驱动能力：600Ω，10V有效值•输入噪声电压：5nV/√Hz(典型值)•直流电压增益：50000•交流电压增益：2200-10KHZ•功率带宽：140KHZ•转换速率：9V/μs•大的电源电压范围：±3V-±20V•单位增益补偿管脚图：1NE5532 8脚引脚图图2 NE5532 16脚封装引脚功能图图3 5532内部电路图ABSOLUTE MAXIMUM RATINGS绝对最大额定值SYMBOL 符号PARAMETER 参数RA TING 数值UNIT 单位VSSupply voltage 电源电压±22VVINInput voltage 输入电压±VSUPPL YVVDIFFDifferential input voltage1 差分输入电压±0.5VTambOperating temperature range 工作温度范围NE5532/A0 to 70℃SA5532–40 to +85SE5532/A–55 to +125TstgStorage temperature 存储温度–65 to +150℃TjJunction temperature 结温150℃PDMaximum power dissipation, Tamb = 25 ℃(still-air) 最大功耗，Tamb = 25 ℃（空气）D8 package780mW8 N package1200mW16 D package1200mWTsldLead soldering temperature(10sec max)焊接温度(10秒最大值) 230℃DC ELECTRICAL CHARACTERISTICS直流电气特性Tamb = 25 ℃; VS = ±15 V, unless otherwise specifiedSYMBOL 符号PARAMETER 参数TEST CONDITIONS 测试条件SE5532/A 数值NE5532/A, SA5532 数值UNIT单位最小典型最大最小典型最大V os△VOS/△TOffset voltage 偏移电压在整个工作温度范围-0.5523-0.5545mVmV μV/℃IOS△IOS/△TOffset current 失调电流在整个工作温度范围-200100 200-10200150 200nAnA pA/℃IB△IB/△TInput current 输入电流在整个工作温度范围-2005400 700-2005800 1000nAnA nA/℃IccSupply current 电源电流Over temperature-810.5 13-816mA mAVCMCommon-mode input range 共模输入范围-±12±13-±12±13-VCMRRCommon-mode rejection ratio 共模抑制比-80100-70100-dBPSRRPower supply rejection ratio 电源抑制比--105010100μV/VA VOLLarge-signal voltage gain大信号电压增益RL≥2kΩ;VO =±10V Over temperature RL≥600Ω;VO=±10V Over temperature 50 25 40 2010050-2515151010050-V/mV V/mV V/mV V/mVVOUTOutput swing Out ut swing 输出摆幅电压RL≥600ΩOver temperature RL.600Ω; VS=±18VOver temperature RL≥2 kΩOver temperature±12 ±10 ±15 ±12 ±13 ±12±13 ±12 ±16 ±14 ±13.5 ±12.5±12 ±10 ±15 ±12 ±13 ±10±13 ±12 ±16 ±14 ±13.5 ±12.5-VRINInputResistance输入电阻30300-30300-kΩIscOutput short circuit current 输出短路电流1038103860mAAC ELECTRICAL CHARACTERISTICS交流电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specified.SYMBOL符号PARAMETER 参数TEST CONDITIONS测试条件NE/SE5532/A, SA5532UNIT单位最小值典型最大值ROUTOutput resistance输出电阻A V = 30dB Closed-loop f = 10kHz, RL = 600Ω-0.3-W-Overshoot 上冲电压V oltage-follower VIN=100 mVP-P CL=100pF; RL=600Ω -10-%AvGain 增益f = 10kHz-2.2-V/mVGBWGain bandwidth product 带宽增益CL = 100 pF; RL = 600Ω-10-MHzSRSlew rate 转换率--9-V/μs-Power bandwidth 功率带宽VOUT = ±10V-140-kHzVOUT = ±14V; RL = 600Ω, VCC=±18V-100-kHzELECTRICAL CHARACTERISTICS电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specifiedSYMBOL符号PARAMETER 参数TEST CONDITIONS测试条件NE/SE5532NE/SA/SE5532AUNITUNIT 单位最小值典型最大值最小值典值最大值VNOISEInput noise voltage 输入噪声电压fO = 30Hz8812nV/√HzfO = 1kHz556nV/√HzINOISEInput noise current 输入噪声电流fO = 30Hz2.72.7pA/√HzfO = 1kHz0.70.7pA/√HzChannel separation 声道隔离f = 1kHz; RS = 5kΩ110110dB测试电路：.图 4 闭环频率响应图5 电压跟随电路5532运放应用电路：图6 5532小功率音频放大器图7 NE5532 LM386构成的功放电路图特性曲线：图8 开环频率响应图9 闭环频率响应图10 大信号频率响应图11 输出短路电流图12 输入偏置电流图13 输入通用模式电压范围图14 电源电流图15 输入噪声电压密度以上译文来自PHILIPS 5532<a href='/ad/PCB/1347.html'>本文来自【838电子】</a>。
NE5532构成的电子二分频前级电路
NE5532构成的电子二分频前级电路
大家都知道，对于多单元音箱，需要在扬声器前面添加LC分频器，使高音进高音喇叭，低音进低音喇叭。
但是LC分频器处理的是功放输出的大功率信号，体积大，成本高，调试困难，还会带来接入功率损耗，引起功放的阻尼特性变化。
使用NE5532构成的电子二分频前级电路，可以把高音信号，用小功率功放放大，而低音用较大功率的功放放大，各司其职互不干扰。
体积小成本低，分频点准确，分频曲线理想，制作和调试容易。
如下图所示，是具体电路图。
每个声道用一块NE5532。
其中IC1-1是低通滤波器（LPF）对应输出低音喇叭的信号。
其中IC1-2是高通滤波器（HPF）对应输出高音喇叭的信号。
分频点是3.7KHz，电压增益1.6倍（3.9dB），品质因素0.7，电路输入阻抗10KΩ，输出阻抗小于1KΩ。
电位器RP1、RP2分别用于调节送往后级功放的输入电平，便于根据音箱的等响度曲线来适当配比高低音的输出比例。
NE5532构成的电子二分频功率放大器电路图
NE5532构成的电子二分频功率放大器电路图
图1是电子二分频功率放大器。
众所周知，高保真音箱是由低音和高音扬声器单元组成的(三分频音箱还有中音单元)，必须使用分频器，使它们各放其声。
传统的分频方法是在功放以后采用LC分频器，由于这种分频器处理的是功放输出的大电流信号，因此体积大、制作成本高、制作和调试困难；分频器插接在功放与扬声器之间，必然带来插入损耗，并且使功放的阻尼特性变差。
在功放前采用电子分频器，则完全避免了功放后LC分频器的缺点，具有体积小、成本低、分频点准确、分频曲线理想、制作和调试简便的优点。
由于功放输出可以直通扬声器，意味着其效率和阻尼特性都有明显提高。
图10电路中，每一声道均采用一块NE5532双运放组成两个巴特沃斯二阶有源滤波器，其中，Icl-1是低通滤波器(LPF)，ICl -2是高通滤波器(HPF)，分频点为3．7kHz，电压增益A=1．6倍(3．9dB)，品质因数Q=0．7，电路输入阻抗10k)，输出阻抗<lk。
电位器RPl、RF2分别用于调节送往功放电路的低、高音的电平，应根据放音效果细心调节，使低、高音达到合适的比例，取得平衡的放音效果。
RPl、RP2不可当作音量电位器用，其一经调好，即应固定不动。
在电路总输
入端前应设有音量电位器。
5532超重低音电路图
5532超重低音电路图这是一款高性能的双路低噪声运算放大器。
与标准双路运算放大器（例如NJM1458）相比，它具有更好的噪声性能，改进的输出驱动能力以及相当高的小信号和功率带宽。
在内部对电压跟随器电路进行补偿。
这使得该设备特别适合用于高质量和专业的音频设备，仪器仪表，控制电路和电话通道放大器中特征：•工作电压=±3V〜±22V•小信号带宽= 10MHz（典型值）。
•输出驱动能力=600Ω，10Vrms typ。
•输入噪声电压= 5nV /√Hz（典型值）•功率带宽= 140kHz（典型值）•摆率= 8V / µs（典型值）。
•双极技术5532超重低音电路图之集成电路特点介绍：．小信号带宽：10MHZ．输出驱动能力：600Ω，10V有效值．输入噪声电压：5nV/√Hz(典型值)．直流电压增益：50000．交流电压增益：2200-10KHZ．功率带宽： 140KHZ．转换速率：9V/μs．大的电源电压范围：±3V-±20V．单位增益补偿5532超重低音电路图:5532超重低音电路图引脚功能:NE5532电路设计问题小弟用NE5532搭了个简单的放大电路，要求放大500倍，输入10mv，点亮二极管，电路图如图所示，请问大侠有没有错误？为什么我一接上VCC，不输入电压，二极管都发光？求指点…那有问题？反向输入端10K为1K，答：测测输出端的电压，另外注意正负电源等大反向，如果还有微小的输出电压可能是失调电压的原因，可以尝试对运放调零或者换用高精度运放。
问：耳放NE5532电路能否做功放前置放大?答：完全可以.不知你所说的详细电路是什么样的，因为这个会涉及到输出端的驱动方式，所以要看电路具体区别。
不过，一般来说，驱动耳机的时候每通道多半会加一个或一对驱动管，这样输出的阻抗就比较低，适合于驱动低阻耳机(通常为8-40欧之间)，但前置的输出阻抗就比较高，以适应LINE-OUT到LINE-IN 的电平和阻抗标准。
(完整版)NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
NE5532、LM3886超重低音炮电路图
NE5532、LM3886超重低音炮电路图
低音炮的电路部分见图1。
有源低音放大器的电路原理大同小异，基本是由低通滤波器和功率放大器构成，本电路也不例外，由大家均已熟知的NE5532组成120Hz 低通滤波器，对输入的120Hz以上的信号滤除，再送入大名鼎鼎的LM3886功放集成电路进行功率放大，将浓郁强劲的重低音信号送到扬声器中。
大功率集成电路LM3886的音色非常好，个头虽然不大，但其效果比一般分立式晶体管放大器有过之而无
有源低音放大器的电路原理大同小异，基本是由低通滤波器和功率放大器构成，本电路也不例外，由大家均已熟知的NE5532组成120Hz 低通滤波器，对输入的120Hz以上的信号滤除，再送入大名鼎鼎的LM3886功放集成电路进行功率放大，将浓郁强劲的重低音信号送到扬声器中。
大功率集成电路LM3886的音色非常好，个头虽然不大，但其效果比一般分立式晶体管放大器有过之而无不及。
本低音炮使用一只上海银笛的734X 8英寸PP盆低音扬声器。
由于LM3886推动8英寸箱体的量感很足，所以本箱体采用倒相式结构，以尽可能的延伸低频下限，这样才能真正再现弹性与浑厚的重低音。
应该说设计合理的迷宫式音箱的低频再现要比其它形式的音箱好一些，但业余条件下制作有较大的难度，本文未采用。
箱体制作完成后在内部先浇灌大约05～1厘米厚的沥青，再粘上1厘米厚的腈纶棉，即可安装电路使用了。
本音箱配备在原多媒体音响中，组成21式或组合在原主音箱仅使用65英寸以内扬声器的家用音响中，效果改善相当明显。
NE5532N组成的高中低音音调及音量控制电路教学提纲
N E5532N组成的高中低音音调及音量控制电路功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以 LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选 LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
ne5532
NE532AN、NE5532N是荷兰飞利浦公司生产的内部具有补偿功能的双低噪声运算放大器集成电路。
这是一种通用运算放大器，应用范围较广，在音响系统中常作为前级高保真放大器用。
l.NE5532AN、NE5532N主要电参数
NE532AN、NE532N集成块的工作电源电压范围为士3-士22V，其转换速率为SR=9V/S，输出电阻为0.5Ω，可以带动32Ω的耳机作为负载。
该电路小信号带宽为lOMHz;输出激励为600Ω/lOV(有效值);输入噪声电压为5pV/HZ(典型值);直流电压增益为50000;交流电压增益为2200(10kHz;功率带宽
为140kHz。
2.NE5532AN、NE5532N典型应用电路
NE5532AN、NE5532N集成块组成的高保真前置放大典型应用电路(左、右声道各用一个运算放大
器)如图所示。
图NE5532AN、NE5532N集成块组成的高保真前置放大典型应用电
路
3.NE5532AN、NE5532N引脚功能及数据
-
NE5532AN、NE5532N集成块采用8脚双列封装，其集成电路的引脚功能及数据见表所列。
表NE5532AN、NE5532N集成电路的引脚功能及数据。
