薄膜开关的制作过程
薄膜开关制作流程
薄膜开关制作流程
第一步：薄膜开关的制作过程
1、电极材料的选择：
薄膜开关的电极材料选择，首先要考虑性能问题，如弹性和硬度，以及电气性能，如导电性、耐电强度等，需要选择材料的特性要和薄膜开关的性能需求对应。
2、分材料加工：
通常，电极材料必须经过分材料加工，如铣削、磨削、拉刀等，以获得理想的尺寸和形状，然后再对其表面进行抛光，使其成为薄膜开关的较理想的电极。
3、电极烧焊：
焊接电极时，首先要准备焊材，焊接电极时，应该尽量保持其元件纵横比较均匀，然后用焊料对电极进行焊接，保持电极的整体稳定性，同时使其电气性能更加稳定、质量更加可靠。
4、薄膜的涂制：
接着，就是薄膜的涂制，用于涂制薄膜的金属材料要求良好，有较高的纯度和抗腐蚀性，通常采用铝箔材料，用特殊的涂制设备完成，以保证涂制薄膜的质量。
5、装配完成：
最后，用机械装配完成。
薄膜开关的性能参数，用电极和薄膜组装，通常以手动方式完成，以确保最终的电气性能。
- 1 -。
薄膜开关材料及丝网印刷技术简介
薄膜开关材料及丝网印刷技术简介薄膜开关在挠性聚碳酸酯或聚酯薄膜上用导电浆料印刷触点电路制成的开关，是触点开关的一种。
薄膜开关的优点是整体扁平、体形薄、质量小、防尘性好、耐水性优良，属半封闭结构。
另外，面板设计和颜色的选择自由度大。
其应用范围正向台式计算机、复印机、传真机、玩具、方型计算机、文字处理机等领域扩展。
薄膜开关制作工艺一般是：电极板处理→制作丝网印版→网印银浆→干燥→网印碳精浆→干燥→冲压加工→网印面板→装配。
下面简要介绍薄膜开关材料及网印工艺。
1．基材适用于制作薄膜开关面板的基材有以下几种：（1）聚碳酸酯薄膜聚碳酸酯薄膜的使用温度范围极大（－135～135℃），当温度或湿度变时，这种材料的性能变化不大，从而保证了面板能在各类仪器、各种恶劣环境下使用。
（2）聚氯乙烯薄膜耐温性能较差，特别是在高温条件下，其软化温度为59℃，弹性不及聚碳酸酯薄膜好。
但它具有较高的延伸率（130%），又因其价格低廉，故适合于在一般条件下使用。
（3）聚酯薄膜弹性及耐温性均较好，价格介于聚碳酸酯薄膜与聚氯乙烯薄膜之间。
但因其薄膜的表面难以加工成亚光型的纹理，多呈透明状片材，同时聚酯薄膜的表面对绝大多数的塑料油墨不能获得满意的印刷效果，一般需采用特定的专用油墨。
（4）聚乙烯薄膜聚乙烯薄膜具有较好的物理性能和化学特性，并能耐多种化学药品，如醇类、脂肪烃类、芳烃类、酯类、酮类及醇醚类等。
但聚乙烯薄膜的售价较高。
2．网印工艺（1）丝网印版的制作①丝网选择：印制面板一般选用180～240目丝网，当印刷面板的字符、键框等有外形轮廓要求时，要选用稍高目数的丝网，但以不超过300～500目为好。
印制银浆触点，一般选用180～240目丝网。
导电银浆系由导电性能良好的金属银浆中金属银微粒的大小及形状、金属银固体组分含量不尽相同。
金属银微粒是决定开关电路阻值的主要因素，在印制导体电路时，应设法让导体银的微炷顺利通过丝网，因此所选用丝网的目数不宜过细。
薄膜开关制作技术中丝印过程
薄膜开关制作技术中丝印过程一、薄膜开关的由来与分类1、由来：1）、图形是制作在薄膜基材上，整个元器件是一个开关功能，由此而称为薄膜开关，英文名为MEMBRANE SWITCHES。
2）、由几层不同材质薄膜粘合成成品，厚度为1、2~2、5MM左右，外观如板状，兼有面板和开关的双重作用，所以又称面板开关，英文名PANEL SWITCHES，或称为薄板开关。
3）、由于这种开关动作行程短，仅为0.25~0.5MM左右,开关按压力为0.5~1N, 较敏感，手轻触就完成开关作用，故又称触摸开关，或轻触键盘。
2、分类：1）、按电路基材分为柔性板和硬性板2）、按面板外形分为平面式或立体式3）、按操作感受分为无感式和有感式4）、按特殊用途分为透明式和指触膜屏式5）、按结合方式分面板与分立件和键帽与键盘6）、这里我们只对柔性板薄膜开关（R）的片材和印料的使用进行讨论。
二、薄膜开关结构形式和目前常用的R结构1、结构：有柔性板（R）和硬性板（Y）1)、R结构：薄膜开关的面板层，隔离层，电路层全部由各种不同性质的软性薄膜如：PET，PC，PVC组成。
2)、Y结构：开关的图形和线路分别是制作在普通双面印刷线路复铜板两面，通过金属化孔，将两面线路沟通，并在其背面焊接元件，用金属导片作为导通迷宫触盘的触点，接擦件用扁平电缆引线绕成。
3、薄膜开关中用的薄膜片材面板用材：英国柯图泰与三和国际合作的AUTO TEX产品，厚度有不同的规格，有（厚度0.12~0.25UM）面板用材。
砂面PET有：F系列（细砂面），V系列（粗砂面）。
具备可打凸，两面经过特殊化学处理的好极性片材，砂面可印透明窗口液，光面可印PVC，PC类油墨。
硬涂层化学处理的PET：EBG（光面）系列EBA（雾面）系列硬涂层的PC片有不同规格：AUTOFLEXPC G（光面）AUTOFLEXPC A（雾面）电路层用片材：有：AUTOTEX产品特殊PET。
经热稳定及防收缩处理和粘连处理的光面PET片材，有AUTOSTAT CT3，CT4，CT5，CT7，厚度分别为25，100，125UM。
薄膜开关生产工艺流程
薄膜开关生产工艺流程英文回答：The production process of membrane switches involves several steps, including design, printing, assembly, and testing. Let me walk you through each of these steps.Firstly, the design stage is crucial in determining the layout and functionality of the membrane switch. This involves creating a digital design using specialized software, which includes the placement of graphic overlays, circuit layers, and adhesive layers. The design should be user-friendly and visually appealing.Once the design is finalized, it is sent for printing. The printing process involves transferring the design onto a flexible substrate, typically made of polyester or polycarbonate. This can be done using various printing techniques, such as screen printing or digital printing. The choice of printing technique depends on factors likethe complexity of the design and the required level of detail.After printing, the individual layers of the membrane switch are assembled together. This includes laminating the graphic overlay onto the circuit layer, and then bonding the adhesive layer onto the back of the circuit layer. The adhesive layer allows the membrane switch to be securely attached to the surface it will be used on.Once the assembly is complete, the membrane switches undergo thorough testing to ensure their functionality and durability. This includes checking for proper electrical conductivity, verifying the responsiveness of the switch, and conducting environmental tests to assess its resistance to factors like temperature and humidity.In summary, the production process of membrane switches involves design, printing, assembly, and testing. Each step is crucial in creating a high-quality and reliable product.中文回答：薄膜开关的生产过程包括设计、印刷、组装和测试等几个步骤。

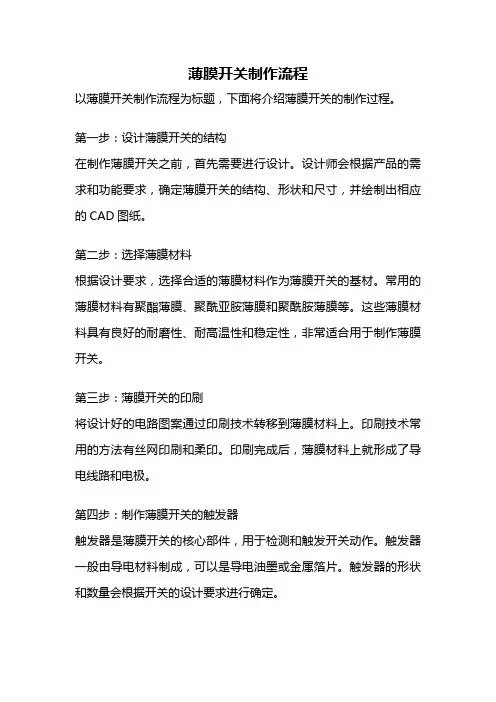

薄膜开关制作流程
薄膜开关制作流程以薄膜开关制作流程为标题，下面将介绍薄膜开关的制作过程。
第一步：设计薄膜开关的结构在制作薄膜开关之前，首先需要进行设计。
设计师会根据产品的需求和功能要求，确定薄膜开关的结构、形状和尺寸，并绘制出相应的CAD图纸。
第二步：选择薄膜材料根据设计要求，选择合适的薄膜材料作为薄膜开关的基材。
常用的薄膜材料有聚酯薄膜、聚酰亚胺薄膜和聚酰胺薄膜等。
这些薄膜材料具有良好的耐磨性、耐高温性和稳定性，非常适合用于制作薄膜开关。
第三步：薄膜开关的印刷将设计好的电路图案通过印刷技术转移到薄膜材料上。
印刷技术常用的方法有丝网印刷和柔印。
印刷完成后，薄膜材料上就形成了导电线路和电极。
第四步：制作薄膜开关的触发器触发器是薄膜开关的核心部件，用于检测和触发开关动作。
触发器一般由导电材料制成，可以是导电油墨或金属箔片。
触发器的形状和数量会根据开关的设计要求进行确定。
第五步：加工薄膜开关的外观根据产品的外观要求，对薄膜开关进行外观加工。
这包括切割、打孔、贴标签等步骤。
切割可以使用激光切割或模切机进行，打孔则可以使用激光打孔或模具进行。
第六步：组装薄膜开关将加工好的薄膜开关组装到产品中。
这包括将薄膜开关粘贴到产品的相应位置，连接导线，固定开关等。
组装时需要注意薄膜开关的位置和方向，确保其正常运作。
第七步：测试薄膜开关的性能在制作完成后，需要对薄膜开关进行性能测试。
测试包括静态测试和动态测试。
静态测试是检测开关的导通和断路情况，动态测试是模拟使用场景对开关进行反复触发，测试其稳定性和耐久性。
第八步：质量检验和包装对制作好的薄膜开关进行质量检验，确保其符合产品要求。
合格的薄膜开关经过清洁和包装后，可以出厂销售或应用到相应的产品中。
以上就是薄膜开关的制作流程。
通过设计、材料选择、印刷、加工、组装、测试和质检等一系列步骤，可以制作出功能稳定、性能可靠的薄膜开关。
薄膜开关广泛应用于各类电子产品和仪器仪表中，为人们的生活和工作提供了便利。

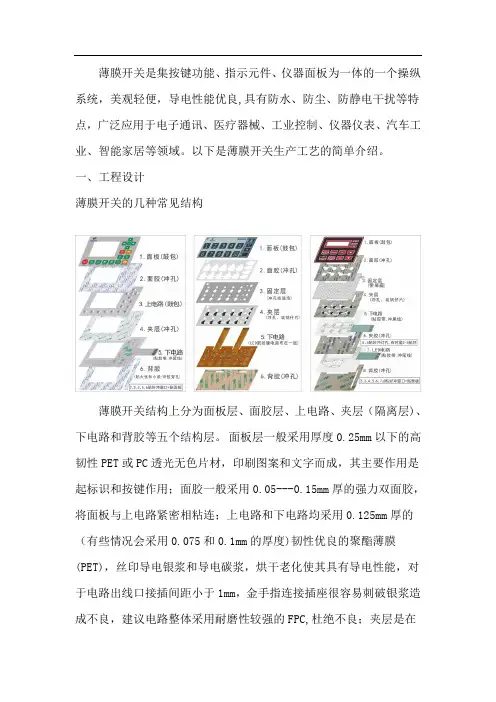

薄膜开关工艺介绍
薄膜开关是集按键功能、指示元件、仪器面板为一体的一个操纵系统，美观轻便，导电性能优良,具有防水、防尘、防静电干扰等特点，广泛应用于电子通讯、医疗器械、工业控制、仪器仪表、汽车工业、智能家居等领域。
以下是薄膜开关生产工艺的简单介绍。
一、工程设计
薄膜开关的几种常见结构
薄膜开关结构上分为面板层、面胶层、上电路、夹层（隔离层)、下电路和背胶等五个结构层。
面板层一般采用厚度0.25mm以下的高韧性PET或PC透光无色片材，印刷图案和文字而成，其主要作用是起标识和按键作用；面胶一般采用0.05---0.15mm厚的强力双面胶，将面板与上电路紧密相粘连；上电路和下电路均采用0.125mm厚的（有些情况会采用0.075和0.1mm的厚度)韧性优良的聚酯薄膜(PET)，丝印导电银浆和导电碳浆，烘干老化使其具有导电性能，对于电路出线口接插间距小于1mm，金手指连接插座很容易刺破银浆造成不良，建议电路整体采用耐磨性较强的FPC,杜绝不良；夹层是在。
薄膜开关工艺流程
薄膜开关工艺流程
薄膜开关是一种常见的电子元器件，其制造工艺需要经过多个步骤。
本文将详细介绍薄膜开关的制造流程。
一、基板准备
1.选择基板材料：通常采用聚酯薄膜、聚碳酸酯薄膜等材料作为基板。
2.清洗基板：使用去离子水和有机溶剂对基板进行清洗，以去除表面的污垢和油污。
3.涂覆导电层：在基板上涂覆导电层，通常使用银浆或铜箔作为导电层。
二、图形化处理
1.光刻：将设计好的图形投射到涂有光敏胶的基板上，在紫外线照射下使光敏胶固化，并形成图形。
2.显影：将经过曝光的光敏胶在显影剂中进行显影，去除未曝光部分的光敏胶，露出导电层。
3.金属化处理：在露出导电层的部分进行金属化处理，通常采用镀镍或镀金等方法增加导电性能。
三、成型加工
1.冲压：使用冲床将基板上的导电层冲压成所需的形状和大小。
2.切割：使用激光或刀具将基板切割成所需的尺寸。
3.折弯：将基板按照设计要求进行折弯，形成薄膜开关的外形。
四、组装测试
1.组装：将薄膜开关与其他电子元器件进行组装，通常采用表面贴装技术。
2.测试：对组装好的薄膜开关进行测试，包括导电性能、触发力、寿命等多个方面的测试。
3.包装：对通过测试的薄膜开关进行包装，并标注相关信息，如型号、规格等。
以上就是薄膜开关制造流程的详细介绍。
在实际生产中，每个步骤都需要严格控制和检验，以确保产品质量和性能。
薄膜开关制作技术中丝印过程
书山有路勤为径；学海无涯苦作舟
薄膜开关制作技术中丝印过程
一、薄膜开关的由来与分类：
1、由来：
1）、图形是制作在薄膜基材上，整个元器件是一个开关功能，由此而
称为薄膜开关，英文名为MEMBRANE SWITCHES。
2）、由几层不同材质薄膜粘合成成品，厚度为1、2~2、5MM左右，外
观如板状，兼有面板和开关的双重作用，所以又称面板开关，英文名PANEL SWITCHES，或称为薄板开关。
3）、由于这种开关动作行程短，仅为0.25~0.5MM左右,开关按压力为
0.5~1N, 较敏感，手轻触就完成开关作用，故又称触摸开关，或轻触键盘。
2、分类：
1）、按电路基材分为柔性板和硬性板
2）、按面板外形分为平面式或立体式
3）、按操作感受分为无感式和有感式
4）、按特殊用途分为透明式和指触膜屏式
5）、按结合方式分面板与分立件和键帽与键盘
6）、这里我们只对柔性板薄膜开关（R）的片材和印料的使用进行讨论。
二、薄膜开关结构形式和目前常用的R结构
1、结构：有柔性板（R）和硬性板（Y）
1)、R结构：薄膜开关的面板层，隔离层，电路层全部由各种不同性质的软性薄膜如：PET，PC，PVC组成。
专注下一代成长，为了孩子。
薄膜开关工艺流程
薄膜开关工艺流程引言薄膜开关是一种常见的电子元件，广泛应用于电子设备中。
它具有薄、轻、柔、小、耐腐蚀、密封性好等诸多优点，因此在诸多领域得到了广泛的应用。
本文将详细介绍薄膜开关的工艺流程，包括原材料准备、图形制作、薄膜加工、测试和封装等环节。
原材料准备制作薄膜开关的基础材料主要包括聚酯薄膜、铜箔、导电浆料等。
在工艺流程开始之前，需要对这些原材料进行准备。
1.聚酯薄膜的选择：聚酯薄膜是薄膜开关的基底材料，需选择具有良好物理性能和电学性能的聚酯薄膜。
2.铜箔的准备：铜箔用于导电层的制作，其厚度通常在10-35μm之间。
在准备过程中，需要对铜箔进行清洗和涂覆等处理，以确保其表面的光洁度和导电性能。
3.导电浆料的准备：导电浆料是用于形成导电图案的重要材料，通常由粉末状的导电物质和有机溶剂等组成。
在准备过程中，需要确保导电浆料的质量和稳定性。
图形制作薄膜开关的图形通常通过光刻工艺制作，这需要准备光刻胶和光罩等材料。
1.光刻胶的涂布：在聚酯薄膜的表面涂布光刻胶，形成一层均匀的胶层。
光刻胶可以保护薄膜表面，并在后续步骤中起到遮光的作用。
2.光罩的制作：将设计好的图形转化为光罩，其中光罩是一种透明的玻璃板，上面包含了图形的特定区域。
光罩的制作通常使用光刻曝光和蚀刻的方法进行。
3.光刻曝光：将光罩置于光刻机中，通过光刻机的照射，将图形的图案投射到涂有光刻胶的聚酯薄膜表面。
4.蚀刻：将经过光刻曝光的聚酯薄膜进行蚀刻，以去除未被光刻胶保护的区域。
蚀刻可以使用化学蚀刻或物理蚀刻等方法进行。
薄膜加工薄膜加工是薄膜开关制作的关键环节，包括导电层的制作、绝缘层的覆盖和阻焊层的加工等步骤。
1.导电层的制作：将导电浆料通过印刷工艺涂在聚酯薄膜表面，形成导电膜图案。
导电层的制作需控制好涂布的精度和厚度，以确保导电膜的导电性能和稳定性。
2.绝缘层的覆盖：在导电层的表面覆盖一层绝缘层，以提供绝缘和保护导电层的功能。
绝缘层的制作可以通过印刷、喷涂等方法进行，需要注意覆盖的均匀性和厚度的控制。
薄膜开关生产流程图
NG
不良报废
6.PQC检验 OK
7. 打定位孔
OK
8.压凸包
17.1 啤背胶 18.1 啤补强片
NG 不良报废
9.PQC检验 OK
19. 贴间片
20. 放弹片 21.贴固定片
19.1 啤间片
面板啤切 10. 面板成型
OK
21.1 啤固定片
22 .贴面胶 11.PQC检验
23. 冲线路机构
常规薄膜开关生产流程图
业务接单
面板
原材料收料
NG IQC检验
PMC排单生产
线路
原材料收料
NG IQC检验
OK
1. 原材料发料
OK
10.原材料发料 11.原材料PC缩水
2.原材料PC缩水 3. 半网印刷
12.半网印刷 13. 全面烘干
NG 不良报废
4. 全面烘干
5.印刷面过保护膜
14.PQC检验 OK 15. 打定位孔 16. 啤出拼缺口 17. 贴背胶
24. 打PIN
25. 套拼套
NG
26.功能测试 27.面板与线路组装 30贴标签 NG
29.功能测试
不良报废
OK
不33.OQC检验 入 库
不良报废
32:装吸塑包装
薄膜开关的工作原理
薄膜开关的工作原理
薄膜开关是一种普遍应用于电子设备中的开关类型。
它由一个非常薄的弹性薄膜构成，通常由聚酯或聚酰胺等材料制成。
薄膜开关通常用于触摸屏、键盘、遥控器等设备，以便用户通过轻触薄膜来完成开关的操作。
薄膜开关的工作原理基于薄膜的弹性形变。
在薄膜上布置有金属接点，当用户轻触或施加压力在薄膜上时，薄膜会发生微小的形变，导致金属接点的触点产生接通或断开动作。
具体来说，薄膜开关的工作原理可分为以下几个步骤：
1. 接触：当用户轻触薄膜开关时，指压会施加在薄膜上，导致薄膜向内凹陷，使接近的金属接点相互接触。
2. 导通：当金属接点接触后，形成通路，电流可以通过金属接点流动，从而实现电路的导通。
3. 断开：当用户停止施加压力时，薄膜回复到初始平衡状态，金属接点恢复到分离状态，电流无法通过金属接点，实现电路的断开。
薄膜开关的优点包括结构简单、体积小、重量轻以及使用寿命较长等。
同时，因为工作原理基于轻触，所以它也能够实现触摸感应和灵敏度调节等功能。
通过对薄膜材料和金属接点结构的优化设计，薄膜开关可以实现耐磨损、防水和耐腐蚀等性能，从而更好地适应各种应用场景。
薄膜开关流水线作业流程
薄膜开关流水线作业流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!薄膜开关流水线作业流程详解薄膜开关，作为现代电子设备中常见的人机交互界面，其生产过程需要严谨的流水线作业以保证产品质量和效率。
薄膜开关制造工艺流程
薄膜开关制造工艺流程
一、概述
薄膜开关是一种微型化、高可靠性的电子元件，广泛应用于电子产品中。
其制造工艺流程主要包括：基板准备、薄膜材料沉积、光刻图形形成、金属沉积、刻蚀、清洗等步骤。
二、基板准备
1. 选择合适的基板材料，如玻璃或硅片。
2. 清洗基板表面，去除污垢和杂质。
3. 对基板进行化学处理，如氧化或硝酸处理，以增强其表面的粘附性和平整度。
三、薄膜材料沉积
1. 选择合适的薄膜材料，如氧化锌或聚合物。
2. 将薄膜材料通过物理或化学方法沉积在基板表面上。
3. 控制沉积厚度和均匀性，以确保后续加工步骤的成功。
四、光刻图形形成
1. 在已经沉积好的薄膜表面上涂覆一层光刻胶。
2. 利用掩模将光线照射到光刻胶上，形成所需的图形。
3. 通过化学处理将未曝光的光刻胶去除，留下所需的图形。
五、金属沉积
1. 在已经形成好的图形上沉积金属，如铜或铝。
2. 控制沉积厚度和均匀性，以确保后续加工步骤的成功。
六、刻蚀
1. 利用化学或物理方法将未被金属覆盖的区域进行刻蚀，以形成开关电极和导线。
2. 控制刻蚀深度和均匀性，以确保后续加工步骤的成功。
七、清洗
1. 将制造好的薄膜开关进行清洗，去除残留物和杂质。
2. 确保清洗过程不会损伤已经制造好的部件。
八、总结
以上就是薄膜开关制造工艺流程的详细介绍。
这个流程需要精细、耐心和专业技术才能完成。
在实际应用中，还需要根据具体产品要求进行调整和优化。
薄膜开关生产工艺流程
薄膜开关生产工艺流程
1. 设计与制版：
根据客户需求和产品功能进行设计，确定开关的尺寸、布局、颜色及图案等，并制作相应的菲林或数字印刷文件。
2. 材料准备：
准备所需的各类薄膜材料，如PET（聚对苯二甲酸乙二醇酯）、PC（聚碳酸酯）或其他特种薄膜作为基材，以及覆盖层、导电银浆、绝缘油墨、粘合剂等其他辅助材料。
3. 印刷工序：
①印刷面板：首先在底层薄膜上印刷背景图案、文字标识等信息。
②印刷线路层：在另一层薄膜上使用导电银浆或碳浆通过丝网印刷工艺印制电路触点。
③防尘膜或隔离层：如果需要，还可以增加一层防尘膜或隔离层，并在其上打印图标或符号。
4. 干固处理：
印刷好的各层材料需要经过干燥箱或隧道炉进行充分固化，确保油墨、银浆等材料彻底干燥并牢固附着在薄膜上。
5. 层压复合：
将已印刷好且已经干固的各种薄膜按照功能顺序进行精确对位，然后在无尘环境中通过热压机进行层压复合，形成多层结构的薄膜开关组件。
6. 模切成型：
使用高精度的激光切割机或模具冲床将复合好的薄膜材料裁剪成最终产品的形状和尺寸，同时形成按键部位的触感凸起或凹陷。
7. 装配连接：
如果有需要，将薄膜开关与其他电子元件如电路板、电线等进行连接，可以采用焊接、热压接线片等方式。
8. 质量检测：
对生产出来的薄膜开关进行电气性能测试、外观检查、手感检验等一系列质量控制程序，确保每个开关均符合技术标准和客户要求。
9. 包装入库：
经过严格检测合格的薄膜开关，按规格数量进行包装，并妥善存放于仓库中等待发货。
薄膜开关生产工艺流程
薄膜开关生产工艺流程
薄膜开关是一种常见的电子元件，它具有构造简单、易于制造、使用寿命长、响应速度快等优点，广泛应用于家用电器、工业设备、汽车电子等领域。
下面将介绍薄膜开关的生产工艺流程。
一、原材料准备
薄膜开关的主要原材料包括导电材料、绝缘材料、支撑材料等。
根据产品设计要求，准备好适量的各种材料，确保质量符合要求。
二、根据设计要求制作版图
根据薄膜开关的设计要求，制作相应的版图。
版图包括电路图、导电图案、绝缘图案等，需要使用CAD软件进行设计，并进行打样确认。
三、切割导电材料
根据设计的导电图案，使用激光切割或化学腐蚀等技术，将导电材料切割成所需形状，确保导电、导热性能符合要求。
四、印刷绝缘材料
将绝缘材料印刷在导电材料上，形成绝缘层，避免导电材料之间短路。
印刷技术需要保证绝缘层的厚度均匀、质量良好。
五、粘贴支撑材料
将支撑材料粘贴在绝缘层上，增强薄膜开关的结构强度和稳定性。
支撑材料选用柔软、耐磨、耐高温的材料，确保产品的使用寿命。
六、组装检测
将制作好的各部件按照设计要求组装在一起，进行电气连接和外观整理。
然后进行功能
测试、外观检查等工序，确保产品质量合格。
七、包装发货
将通过检测合格的薄膜开关进行清洁、包装，然后装箱发货。
在包装过程中要避免产品受到损坏，确保产品的完整性。
以上就是薄膜开关的生产工艺流程，通过精心设计、精细加工和严格检测，可以生产出符合要求的高质量薄膜开关产品。
在实际生产中，还需要根据具体产品的要求和工艺特点进行一些细节的调整和改进，以确保生产效率和产品质量的提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
薄膜开关的制作过程
一、薄膜开关的由来与分类：
1、由来：
1）、图形是制作在薄膜基材上，整个元器件是一个开关功能，由此而称为薄膜开关，英文名为MEMBRANE SWITCHES。
2）、由几层不同材质薄膜粘合成成品，厚度为1、2~2、5MM左右，外观如板状，兼有面板和开关的双重作用，所以又称面板开关，英文名PANEL SWITCHES，或称为薄板开关。
3）、由于这种开关动作行程短，仅为0.25~0.5MM左右,开关按压力为0.5~1N,较敏感，手轻触就完成开关作用，故又称触摸开关，或轻触键盘。
2、分类：
1）、按电路基材分为柔性板和硬性板
2）、按面板外形分为平面式或立体式
3）、按操作感受分为无感式和有感式
4）、按特殊用途分为透明式和指触膜屏式
5）、按结合方式分面板与分立件和键帽与键盘
6）、这里我们只对柔性板薄膜开关（R）的片材和印料的使用进行讨论。
二、薄膜开关结构形式和目前常用的R结构
1、结构：有柔性板（R）和硬性板（Y）
1)、R结构：薄膜开关的面板层，隔离层，电路层全部由各种不同性质的软性薄膜如：PET，PC，PVC组成。
2)、Y结构：开关的图形和线路分别是制作在普通双面印刷线路复铜板两面，通过金属化孔，将两面线路沟通，并在其背面焊接元件，用金属导片作为导通迷宫触盘的触点，接擦件用扁平电缆引线绕成。
3、薄膜开关中用的薄膜片材
面板用材：英国柯图泰与三和国际合作的AUTOTEX产品，厚度有不同的规格，有（厚度0.12~0.25UM）面板用材。
砂面PET有：F系列（细砂面），V系列（粗砂面）。
具备可打凸，两面经过特殊化学处理的好极性片材，砂面可印透明窗口液，光面可印PVC，PC类油墨。
硬涂层化学处理的PET：EBG（光面）系列EBA（雾面）系列
硬涂层的PC片有不同规格：AUTOFLEXPCG（光面）AUTOFLEXPCA（雾面）
电路层用片材：有：AUTOTEX产品特殊PET。
经热稳定及防收缩处理和粘连处理的光面PET片材，有AUTOSTATCT3，CT4，CT5，CT7，厚度分别为25，100，125UM。
经热稳定及防收缩处理和粘连处理的雾状PET片材，为HT5，厚度为125UM。
