第一章机械电工基础知识-pdf

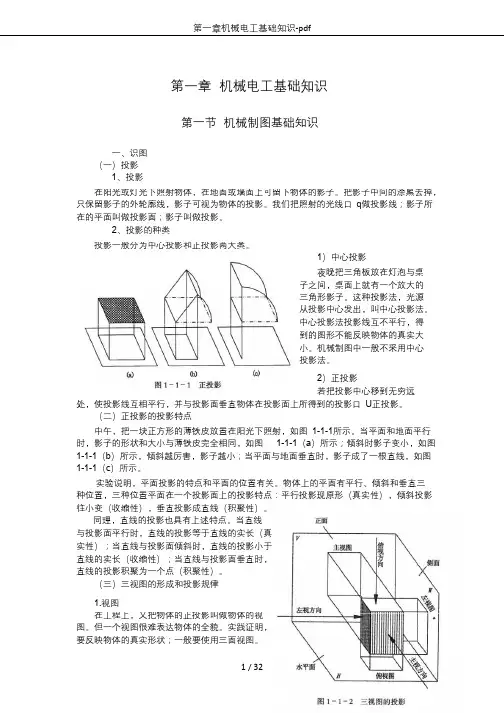

第一章机械电工基础知识第一节机械制图基础知识一、识图（一）投影1、投影在阳光或灯光下照射物体，在地面或墙面上可留下物体的影子。

把影子中间的涂黑去掉，只保留影子的外轮廓线，影子可视为物体的投影。

我们把照射的光线口 q做投影线；影子所在的平面叫做投影面；影子叫做投影。

2、投影的种类投影一般分为中心投影和正投影两大类。

1）中心投影夜晚把三角板放在灯泡与桌子之间，桌面上就有一个放大的三角形影子。

这种投影法，光源从投影中心发出，叫中心投影法。

中心投影法投影线互不平行，得到的图形不能反映物体的真实大小。

机械制图中一般不采用中心投影法。

2）正投影若把投影中心移到无穷远处，使投影线互相平行，并与投影面垂直物体在投影面上所得到的投影口 U正投影。

（二）正投影的投影特点中午，把一块正方形的薄铁皮放置在阳光下照射，如图 1-1-1所示。

当平面和地面平行时，影子的形状和大小与薄铁皮完全相同，如图 1-1-1（a）所示；倾斜时影子变小，如图1-1-1（b）所示，倾斜越厉害，影子越小；当平面与地面垂直时，影子成了一根直线，如图1-1-1（c）所示。

实验说明，平面投影的特点和平面的位置有关。

物体上的平面有平行、倾斜和垂直三种位置，三种位置平面在一个投影面上的投影特点：平行投影现原形（真实性），倾斜投影往小变（收缩性），垂直投影成直线（积聚性）。

同理，直线的投影也具有上述特点。

当直线与投影面平行时，直线的投影等于直线的实长（真实性）；当直线与投影面倾斜时，直线的投影小于直线的实长（收缩性）；当直线与投影面垂直时，直线的投影积聚为一个点（积聚性）。

（三）三视图的形成和投影规律1.视图在工程上，又把物体的正投影叫做物体的视图。

但一个视图很难表达物体的全貌。

实践证明，要反映物体的真实形状；一般要使用三面视图。

2.三视图的形成过程三视图的形成如图 1-1-2所示，把长方体放在三个互相垂直的投影面中间，这时在三个投影面上各得一个正投影。

电工基础知识_电工识图基础知识

电路图组成：包括电源电路、控制电路和主电路等部分，通过图形符号和文字符号来表示各电气元件的连接关系。
实例分析：以实际工业电路图为例，介绍如何从电路图中识别各元件的参数、工作原理和相互关系。
读图技巧：掌握工业电路图的读图技巧，如先主后控、先整体后局部等，以便快速准确地理解电路图。
实践应用：通过实际操作，掌握工业电路图的识读和应用，提高解决实际问题的能力。
掌握常用的故障排查方法和技巧，如电压测量法、电阻测量法等
了解常见的电路故障类型和排查方法，如开路、短路、断路等
电路图的基本组成：包括电源、负载、开关等部分
电路图的布局：按照功能分区，合理安排元件的位置
添加标题
添加标题
添加标题
添加标题
电路图的符号识别：了解各种电气元件的符号表示
电路图的连接关系：明确各元件之间的连接关系，理解电流的流向
电压计算：根据电路中的电压源和电阻进行电压的计算
电流计算：根据欧姆定律和基尔霍夫定律计算电路中各部分的电流值
功率计算：根据电流和电压计算电路中各元件的功率
阻抗匹配：根据电路的阻抗特性进行匹配，确保电路正常工
作
掌握电路图的基本原理和电路元件的连接方式
熟悉电气元件的工作原理和常见故障表现
介绍一种常见的电力系统图：电气单线图
解析电气单线图中的元件和符号含义
举例说明如何从电力系统的电气单线图
电路图组成：电源电路、负载电路和连接电路
实例分析：以实际电子电路为例，介绍如何识读电路图
电路图符号：介绍电路图中常用的符号及其含义
电路图分析步骤：从整体到局部，逐步分析电路的工作原理和元件作用

电工基础知识图文【最新版】

电工基础知识图文一、通用部分1、什麽叫电路？电流所经过的路径叫电路。

电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。

2、什麽叫电源？电源是一种将非电能转换成电能的装置。

3、什麽叫负载？负载是取用电能的装置，也就是用电设备。

连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。

4、电流的基本概念是什麽？电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流（强度），用符号I表示。

电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。

1KA=1000A1A=1000mA1mA=1000μA5、电压的基本性质？1）两点间的电压具有惟一确定的数值。

2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3）电压有正，负之分，它与标志的参考电压方向有关。

4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。

1KV=1000V；1V=1000mV；1mV=1000μV。

6、电阻的概念是什麽？导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。

1MΩ=1000KΩ；1KΩ=1000Ω。

7、什麽是部分电路的欧姆定律？流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。

用公式表示为：I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。

部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。

8、什麽是全电路的欧姆定律？带有一个电动势的全电路图：图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R就是外电路的电阻；E表示电源的电动势。

电气接线图的识图

电气接线图的识图和读图
技能训练项目
电气图基本知识

1．电气符号
电气符号包括图形符号、文字符号、项目代号和回路标号等. 它们相互关联，互为补充，以图形和文字的形式从不同角度为电气图提供了各种信息。 ——工程语言

（1）图形符号
（2）文字符号的构成

1）基本文字符号基本文字符号主要表示电气设备、电气装置和电器元件的种类名称，有单字母符号和双字母符号之分.比如M-母线, 2）辅助文字符号电气设备、电气装置和电器元件的功能、状态和特征用辅助文字符号表示，一般用表示功能、状态和特征的英文单词的前一、二位字母构成，也可采用缩略语或约定俗成的习惯用法构成，通常不能超过三位字母。LM—铝母线
（4）项目代号

在电气图上，通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等，称为项目，比如PGL低压配电柜。项目有大有小，可能相差很多，大到电力系统、成套配电装臵以及电机、变压器等，小到电阻器、端子、连接片等，都可以称作项目。
表3-4
电器接线端子的标记
电器接线端子的名称

2）先分清主电路和辅助电路，交流部分和直流部分，然后按照先主后辅的顺序读图：主电路一般从上到下由电源经开关设备、到输配电导线直到负荷；辅助电路也是从电源开始，然后依次看各个部分对主电路的控制、保护、测量及指示功能。

3）阅读安装接线图的原则：先主后辅。读主电路部分要从电源引入端开始，经开关设施备、线路到用电设备；辅助电路阅读也是从电源出发，按照元件连接顺序依次分析。由于安装接线图是由接线原理图绘制出来的，因此，看安装接线电路图的时候，应结合接线原理图对照阅读。此外，对回路标号、端子板上内外电路的连接的分析，对识图也有一定的帮助。

电工基础知识

专业电工应当了解生产与安全的辩证统一，把生产和安全看作是一整体，充分理解“生
产必须安全，安全促进生产”的基本原则，不断提高安全意识。
就岗位安全职责而言，专业电工应做到以下几点：
（1）严格执行各项安全标准、法规、制度和规程。包括各种电气标准、电气安装规范和验收规范、电气运行管理规程、电气安全操作规程及其他有关规定。
第一章、电工作业和电工作业人员
第一章、电工作业和电工作业人员
电工作业指从事电气装置的安装、运行、检修、试验等工作的作业电工作业包括低压运行维修、高压运行维修及行业专业性电工作业。
关于高压与低压的划分存在着不同的说法。
《电业安全规程》和《电工作业人员安全考核标准》按照设备对地电压，250V （工
（1）、人体允许的电流 1、感知电流—指人体对通电有感觉的最小电流，为0.1mA。 2、反应电流—指通过人体能引起肌肉不自觉地收缩的最小电流，为0.5mA。 3、摆脱电流—指人体触电后不需要外来帮助能自主摆脱电源的最大电流，为10mA。 4、心室纤维性颤动电流也叫致命电流指通过人体能引起致命的心室纤维性颤动的最小电流为30mA，因此漏电保护器就是根据这一电流来设定的。
电工基础知识
目录
第一章、电工作业和电工作业人员第二章、电工作业人员的安全第三章、直流电路第四章、半导体第五章、三相交流电第六章、低压配电第七章、电线电缆第八章、电线电缆的连接第九章、常用电工工具及使用第十章、常用电器元件及三相异步电机第十一章、电气控制电路第十二章、电气识图附录1、电工必备基础常识附录2、电工电路的符号字母大全
第二章、电工作业人员的安全
3、触电
触电
触电是指人体触及带电体后，电流对人体造成的伤害。它有两种类型，即电击和电伤。

电工识图基础知识

电工识图基础知识一些电工识图基础学问，盼望对大家有用。

1、电路图：电路图是利用各种电气符号、图线来表示电气系统中各种电气设备、装置、元件的相互关系或连接关系，阐述电的工作原理，用来指导各种电气设备、电路的安装接线、运行、维护和管理。

它是电气工程语言，是进行技术沟通不行缺少的手段。

2、主要电路图：常用电路图有电路原理图和电路接线图3、电路原理图：原理图是用来说明电气掌握线路的工作原理、各电气元件的相互作用和相互关系。

所以它应包括全部电气元件的导电部分和接线端头，而不考虑各元件的实际位置。

4、电路原理图绘制方法和原则：Ⅰ、在电路图中，主电路、电源电路、掌握电路、信号电路分开绘制。

无论是主电路还是帮助电路，各电器元件一般应按生产设备动作的先后动作挨次从上到下或从左到右依次排列，可水平布置或垂直布置。

Ⅰ、全部电器的开关和触点的状态，均以线圈未通电状态；手柄置与零位；行程开关、按钮等的接点不受外力状态；生产机械为开头位置。

Ⅰ、为了阅读、查找便利，在含有接触器、继电器线圈的线路单元下方或旁边，可标出该接触器，继电器各触点分布位置所在的区号码。

Ⅰ、同一电器各导电部分经常不画在一起，应以同一标号注明。

5、电气接线图绘制方法及原则：1.各电气的符号、文字和接线编号均于电路原理图全都。

2. 电气接线图应清晰的表示各电器的相对位置和他们之间的电气连接。

所以同一电器的各导电部分是画在一起的，常用虚线框起来，尽可能的反映实际状况。

3. 不在同一掌握箱内或不在同一配电屏上的各电器连接导线，必需通过接线端子进行，不能直接连接。

4. 成束的电线可以用一条实线表示，电线许多时，可在电器接线端只标明导线的线号和去向，不肯定将导线全部画出。

5. 接线图应表明导线的种类、截面、套管型号、规格等等。

小学问：在电器维护中，经常依据电器设备的电流来选择线径、爱护等。

所以依据已知条件求得电器电流很重要。

但往往现场条件又没有相应计算设备，所以这就应当把握估算技巧。

高级维修电工_电工基础知识

高级维修电工_电工基础知识一、高级维修电工_电工基础知识(1)电阻率---又叫电阻系数或叫比电阻。

是衡量物质导电性能好坏的一个物理量，以字母ρ表示，单位为欧姆_毫米平方/米。

在数值上等于用那种物质做的长1米截面积为1平方毫米的导线，在温度20C时的电阻值，电阻率越大，导电性能越低。

则物质的电阻率随温度而变化的物理量，其数值等于温度每升高1C时，电阻率的增加与原来的电阻电阻率的比值，通常以字母α表示，单位为1/C。

2、电阻的温度系数----表示物质的电阻率随温度而变化的物理量，其数值等于温度每升高1C时，电阻率的增加量与原来的电阻率的比值，通常以字母α表示，单位为1/C。

3、电导----物体传导电流的本领叫做电导。

在直流电路里，电导的数值就是电阻值的倒数，以字母ɡ表示，单位为欧姆。

4、电导率----又叫电导系数，也是衡量物质导电性能好坏的一个物理量。

大小在数值上是电阻率的倒数，以字母γ表示，单位为米/欧姆_毫米平方。

5、电动势----电路中因其他形式的能量转换为电能所引起的电位差，叫做电动势或者简称电势。

用字母E表示，单位为伏特。

6、自感----当闭合回路中的电流发生变化时，则由这电流所产生的穿过回路本身磁通也发生变化，因此在回路中也将感应电动势，这现象称为自感现象，这种感应电动势叫自感电动势。

7、互感----如果有两只线圈互相靠近，则其中第一只线圈中电流所产生的磁通有一部分与第二只线圈相环链。

当第一线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。

这种现象叫做互感现象。

8 、电感----自感与互感的统称。

9、感抗----交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用叫做感抗，以Lx表示，Lx=2πfL.10、容抗----交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以Cx表示，Cx=1/12πfc。

11、脉动电流----大小随时间变化而方向不变的电流，叫做脉动电流。

电工识图基本知识

电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。

电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。

它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。

一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。

1)电气原理图是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。

2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。

又可分为单元接线图、互连接线图、端子接线图。

2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。

图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。

3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。

4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。

图形符号：基本符号、?一般符号、? 明细符号。

基本符号：基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。

(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。

而对接线图往往安装制作的位置模块分解。

电工识图基础知识

电工应用识图一、识图的基本方法和步骤1、识图的基本方法（1）从简单到复杂、循序惭进识图初学识图要本着从易到难，从简单到复杂的原则。

一般来讲，照明电路比电器简单，单项控制电路比系列控制电路简单，复杂的电路都是简单电路的组合。

从看简单的电路图开始，搞清每一电气符号的含义，明确每一电器元件的作用，理解电路的工作原理，为复杂电路的识图打下基础。

（2）结合电工基础理论识图供电系统、电力拖动和各种控制电路都是根据电工基础理论设计的。

电工识图，着重是对电气原理图的理解，要具备电工基础理论知识。

因此结合电工基础理论识图，容易搞清电路的电气原理，并提高识图的速度。

（3）结合电器元件的结构和工作原理识图电路中的各种电器元件是电路的重要组成部分，如常用的各种继电器、接触器、控制开关、互感器、熔断器等。

在识图时，首先要了解这些电器元件的结构、性能、相互控制关系及在电路中的作用，才能理解整个电路的工作原理，看懂电路图。

（4）结合典型电路识图所谓典型电路，就是常见的基本电路，较复杂的电路都是若干基本电路所组成。

掌握并熟悉常见的基本电路，如常见电气设备的基本控制电路、电动机基本控制电路，常用电器元件基本控制电路等。

结合典型电路识图，有利于对复杂电路的理解，能较快地分清电路的主次环节，搞清电路的工作原理。

2、识图的基本步骤识图一般由阅读图纸说明开始，然后读电气原理图，基次看电气安装图，最后看展开接线图、平面布置图、剖面图等。

（1）阅读图纸说明识图时，首先要阅读图纸说明，明确设计内容和施工要求，抓住识图要点。

图纸说明的内容包括图纸目录、技术说明、元件明细表和施工说明书等。

（2）阅读标题栏了解电气工程名称和图纸名称（3）读系统图主要了解整个或分系统的概况，即系统的基本组成，相互关系及主要特征，为进一步理解电气原理图打下基础。

（4）读电气原理图读电气原理图是电工识图的主要环节，其目的是明确电路的构成、各电器元件的作用和整个电路的工作原理。

零基础学电工之常用电气符号和举例认识电路图

零基础学电工之常用电气符号和举例认识电路图要学会看电路图，必须先学会电工专业常用电气符号，在此基础上，结合电工基础理论识图，结合电器元件的结构和工作原理识图，结合电路图的绘制特点识图，就能看明白电路图了。

本文以CA6140型车床电路图为例讲解识图技巧。

一、常用电气符号二、识图的基本要求1、结合电工基础理论识图要想搞清电路的电气原理，必须具备电工基础知识，如三相异步电动机的旋转方向是由通入电动机的三相电源的相序决定的，改变电源的相序可改变电动机的转向。

2、结合电器元件的结构和工作原理识图看电路图时应搞清楚电器元件的结构、性能、在电路中的作用、相互控制关系，才能搞清电路的工作原理。

3、结合典型电路识图一张复杂的电路图细分起来是由若干典型电路组成，因此熟悉各种典型电路，能很快分清主次环节。

4、结合电路图的绘制特点识图绘制电气原理图时，主电路绘制在辅助电路的左侧或上部，辅助电路绘制在主电路的右侧或下部。

同一元件分解成几部份，绘在不同的回路中，但以同一文字符号标注。

回路的排列，通常按元件的动作顺序或电源到用电设备的连接顺序，水平方向从左到右、垂直方向从上到下绘出。

了解电气图的基本画法，就容易看懂电路的构成情况，搞清电器的相互控制关系，掌握电路的基本原理。

三、识图的基本步骤1、看图样说明搞清设计内容和施工要求，有助于了解图样的大体情况、抓住识图重点。

2、看电气原理图按先看主电路后看辅助电路的顺序识图。

看主电路时，通常从下往上看，即从负载开始经控制元件顺次往电源看。

主要是搞清负载是怎样取得电源的，电源经那些元件到达负载的。

看辅助电路，则从上而下，从左到右看，即先看电源，再顺次看各条回路。

主要是搞清它的回路构成，各元件的联系、控制关系和在什么条件下构成通路或断路。

3、看安装接线图先看主电路再看辅助电路，看主电路从电源引入端开始，顺次经控制元件和线路到用电设备；再看辅助电路，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析研究。

电气制图基础知识

电⽓制图基础知识第三章电⽓制图基础知识主要内容电⽓图是对电⽓技术领域中各种图的总称，主要⽤来表达电⽓系统、装置或设备的功能、⽤途、原理、装接和使⽤等信息。

本章将重点介绍电⽓制图基础知识。

1、图形符号、⽂字符号、项⽬代号的基本知识。

2、电⽓制图的⼀般规则、电⽓图的基本表⽰⽅法和连接线的基本表⽰⽅法。

学习提⽰本章所介绍的电⽓制图基础知识适⽤于所有电⽓图的绘制和识读。

由于这部分内容具有规则性强、涉及国家标准多、知识点琐碎、与专业课程联系密切等特点，所以在学习时应注意以下⼏点：1、电⽓制图的⼀般规则和基本表⽰⽅法是绘制各种电⽓图都应遵守的规范。

2、弄清各知识点之间的联系：简图（即⽤图形符号绘制的图）是电⽓图的主要表达形式，元件和连接是电⽓图的主要表达内容，功能布局法和位置布局法是电⽓图的两种基本布置⽅式，图形符号、⽂字符号和项⽬代号是构成电⽓图的基本要素。

3、正确理解各种表⽰⽅法的概念，善于⽐较其异同点，掌握其规定画法。

4、项⽬代号的层次较多，初期掌握也较困难，在实际应⽤中⼀般涉及不到项⽬代号的全部层次，常⽤其简化形式。

因此，在学习时只掌握本专业常⽤项⽬代号即可。

5、加强与专业课之间的联系，做到“活学活⽤”。

注意掌握常⽤知识，如常⽤图形符号、常⽤⽂字符号、常⽤项⽬代号和常⽤表⽰⽅法等。

§3-1 电⽓符号电⽓符号是对构成电⽓图的图形符号、⽂字符号、项⽬代号等基本要素的总称。

电⽓符号为电⽓图的识读提供了完整的资料，是信息的载体和传递⼯具。

因此，正确地理解、使⽤、绘制和识别各种电⽓符号是电⽓识图和画图的基础，是电⽓⼯程技术⼈员必备的专业技能。

⼀、图形符号在初中物理课中，我们经常⽤“表⽰电灯、⽤“”表⽰电阻器、⽤“”表⽰控制控制开头。

在电⽓图中，表⽰电⽓件或设备的简单图形、标记或字符，称为图形符号，如图3-1所⽰。

为了规范各类电⽓产品的图形符号，我国在国际电⼯委员会（IEC）标准的基础上，制定了《电⽓简图⽤图形符号》国家标准（GB/T4728）。

电工基础知识PPT课件 (1)全文编辑修改

退出
节目录
一、电路的组成及状态
（二）电路的状态 3、短路状态
防止短路最常用的方法是在电路上安装熔断器，不论高压、低压、强电、弱电，线路都要设可靠的短路保护。
熔断器
退出
节目录
一、电路的组成及状态（二）电路的状态
电路的外特性
I
短路
开路 U
退出
节目录
二、电流
（一）电流的形成电流——电荷有规则的定向运动形成电流。用I、i表示。
铜、铝材料）。
E
它将电源电能输送致控制设备，再将受控制的电能输入用电器，最后再将其连接回电源而形成回路。
退出
节目录
一、电路的组成及状态（一）电路的组成
电路的分类电路可分为外电路和
内电路
外电路：电源
控制设备
E
负载
内电路：电源内部的通道。如蓄电池两极、发电机电枢线圈内通道。
退出
节目录
一、电路的组成及状态
退出
节目录
二、电流（一）电流的形成
例如，13号元素铝的原子结构。电子分层排列（2， 8，3）
退出
节目录
二、电流
（一）电流的形成电流——电荷有规则的定向运动形成电流。
当人们给一定外加条件时，如导体两端加一个电场（即按上电源），则导体内自由电子受到电场力的作用，正电场吸引电子，负电场排拆电子，所以导体内自由电子就向着正电场方向移动。
退出
节目录
二、电流（三）电流的单位
电流的国际单位为安培，简称为安，用A表示。常用的电流单位：千安（kA）、毫安（mA）、微安（μA）。
kA、A、mA、μA依次为千进位，即：
1kA=103A=106mA=109μA

电工基础知识大全

电工基础知识大全一，通用部分1，什麽叫电路？电流所经过的路径叫电路。

电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。

2，什麽叫电源？电源是一种将非电能转换成电能的装置。

3，什麽叫负载？负载是取用电能的装置，也就是用电设备。

连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。

4，电流的基本概念是什麽？电荷有规则的定向流动，就形成电流，惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流（强度），用符号I表示。

电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。

1KA=1000A1A=1000 mA1 mA=1000μA专业文档供参考，如有匡助请下载。

5，电压的基本性质？1）两点间的电压具有惟一确定的数值。

2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3）电压有正，负之分，它与标志的参考电压方向有关。

4）沿电路中任一闭合回路行走一圈，各段电压的XXX 为零。

电压的单位是伏特（V），根据不同的需求，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。

1KV=1000V1V=1000 mV1mV=1000μV6，电阻的概念是什麽？导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），XXX（MΩ）。

1MΩ=1000KΩ1KΩ=1000Ω7，什麽是部分电路的欧姆定律？流过电路的电流与电路两真个电压成反比，而与该电路的电阻成反比，这个关系叫做欧姆定律。

用公式透露表现为：I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。

部分电路的欧姆定律反应了部分电路中电压，电流和电阻的相互关系，它是阐发和计算部分电路的主要依据。

8，什麽是全电路的欧姆定律？专业文档供参考，如有帮助请下载。

电工入门基础知识大全

电工入门基础知识二十五点：一、基本概念电流（I）：是指电荷的定向移动，单位是安培（A）。

比如，在金属导体中，自由电子的定向移动形成电流。

1安培的电流表示1秒钟内通过导体横截面的电荷量为1库仑。

电压（U）：也称作电势差，是使电荷定向移动形成电流的原因，单位是伏特（V）。

就像水需要水压才能流动一样，电荷需要电压才能在电路中移动。

例如，一节干电池的电压一般是1.5V。

电阻（R）：用来衡量导体对电流阻碍作用的物理量，单位是欧姆（Ω）。

不同材料的电阻不同，例如铜的电阻较小，而铁的电阻相对较大。

电阻大小还和导体的长度、横截面积有关，长度越长、横截面积越小，电阻越大。

二、电路定律欧姆定律：I=U/R。

这个定律表明，在一个电路中，电流与电压成正比，与电阻成反比。

例如，已知电阻为10Ω，电压为20V，那么根据欧姆定律可算出电流为2A。

基尔霍夫定律电流定律（KCL）：所有进入某节点的电流的总和等于所有离开这节点的电流的总和。

例如在一个有三条支路交汇的节点，支路电流分别为2A、3A流入，5A流出，就符合该定律。

电压定律（KVL）：沿着闭合回路所有元件两端的电势差（电压）的代数和等于零。

这就好比爬山，从山脚出发最后回到山脚，高度的变化总和为零。

三、电路连接方式串联电路：把元件逐个顺次连接起来组成的电路。

其特点是电流处处相等，总电阻等于各电阻之和，总电压等于各部分电压之和。

例如，两个10Ω的电阻串联，总电阻就是20Ω。

并联电路：把元件并列地连接起来组成的电路。

其特点是各支路电压相等，总电流等于各支路电流之和，总电阻的倒数等于各支路电阻倒数之和。

比如，两个10Ω的电阻并联，总电阻为5Ω。

四、电工工具与仪表万用表：可以测量电压、电流、电阻等多种电学量。

使用时要注意量程的选择，比如测电压时如果量程选小了，可能会损坏万用表。

电烙铁：用于焊接电子元件。

焊接时要注意掌握好温度和焊接时间，避免虚焊或损坏元件。

剥线钳：用来剥去电线的绝缘外皮，有不同的孔径可以适应不同线径的电线。

电工培训基础知识PPT通用课件

E1
E2
I1
E3 R3 I11
R1
I22 I3
R2
I2
2024/3/17
42
16、练习
要求列出方程并算出A、B两点之间的电压值。
R1
A R2
E1
R3
R4
B E2
R5
2024/3/17
43
四、专题 : 三个三角形
U
ULC
UR
电压三角形
Z
XLC
S
Q
R
P
阻抗三角形
功率三角形
2024/3/17
44
练习题
三极管的两大应用场合：放大电路和开关电路。
使三极管处于放大状态的原则是：发射结（e、b）之间加正向电压，集电结（c、b）之间加反向电压。
2024/3/17
21
半导体管的整流电路
将交流电变为直流电的过程称为整流。实现整流过程的电路叫整流电路。整流电路的形式有：单相半波、单相桥式、三相
有一个R-L串联电路，已知R=3欧，XL=4 欧，电阻的端压为10伏，求(1)电路的总阻抗。（2）功率因数。（3） R-L电路两端的电压值。（4）视在功率S。
2024/3/17
45
第二章电工专业知识
一、电工识图
1、电气图的分类及制图的一般规则（1）系统图及框图（2）电路图（3）接线图和接线表 2、常用的电器图形符号
I2
I1
9
I4+I3= I1+ I2
基尔霍夫第二定律，又称回路电压定律。其内容是：在任一闭合回路中，沿一定方向绕行一周，电动势的代数和恒等于电阻上电压降的代数和。
即：E=IR
注意: 在列回路电压方程时，必须考虑电压的正负，确定步骤如下：

电工基础知识大全

电工基础知识大全电工基础知识大全电工识图口诀巧记忆一，通用部分1，什麽叫电路？电流所经过的路径叫电路。

电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。

2，什麽叫电源？电源是一种将非电能转换成电能的装置。

3，什麽叫负载？负载是取用电能的装置，也就是用电设备。

连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。

4，电流的基本概念是什麽？电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流（强度），用符号I 表示。

电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。

1KA=1000A1A=1000 mA1 mA=1000μA5，电压的基本性质？1）两点间的电压具有惟一确定的数值。

2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3）电压有正，负之分，它与标志的参考电压方向有关。

4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。

1KV=1000V1V=1000 mV1mV=1000μV6，电阻的概念是什麽？导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。

1MΩ=1000KΩ1KΩ=1000Ω7，什麽是部分电路的欧姆定律？流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。

用公式表示为：I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。

部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。

8，什麽是全电路的欧姆定律？带有一个电动势的全电路图：图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R 就是外电路的电阻；E表示电源的电动势。
