拉线工艺学
电线电缆基本知识之五拉丝工艺技术
一、线材拉伸的基本原理1. 线材的拉伸线材的拉伸是指线坯在一定的拉力作用下，通过模孔发生塑性变形，使截面减小、长度增加的一种压力加工方法。
2. 拉伸的特点（1）拉伸的线材有较精确的尺寸，表面光洁，断面形状可以多样。
（2）能拉伸大长度和各种直径的线材。
（3）以冷加工为主，拉伸工艺、模具、设备简单，生产效率高。
（4）拉伸能耗较大，变形受一定的限制。
3. 拉伸的原理拉伸属于压力加工范围，拉伸过程中除了产生极少的粉屑外，体积变化棋微, 因此拉伸前、后金属的体积基本相等。
4. 影响拉伸的因素（1）铜、铝杆（线）材料。
在其他条件相同时，拉铜线比拉铝线的拉伸力大，拉铝线容易断，所以拉铝线时应取较大的安全系数。
（2）材料的抗拉强度。
材料的抗拉强度因素很多，如材料的化学成分，压延工艺等，抗拉强度高则拉伸力大。
（3）变形程度。
变形程度越大，在模孔变形段长度越长，因而增加了模孔对线的正压力，摩擦力也随之增加，拉伸力也增加。
（4）线材及模孔间的摩擦系数。
摩擦系数越大，拉伸力越大。
摩擦系数山线材和模具材料光洁度、润滑液的成分和数量决定。
（5）线模模孔工作区和定径区的尺寸和形状。
定径区越大，拉伸力也越大。
（6）线模的位置。
线模安放不正或模座歪斜也会增加拉伸力。
也是线径及表面质量不达标。
（7）外来因素。
线材不直，拉线过程中线的抖动，放线阻力，都会增加拉伸力。
二、拉丝设备1. 拉丝机的分类按模具数量分：单模拉丝机和多模拉丝机。
按鼓轮形状分：塔形鼓轮拉丝机、锥形鼓轮拉丝机及圆柱形鼓轮拉丝机。
按润滑型式分：喷射式拉丝机和浸入式拉丝机。
按拉制线径分：巨、大、中、小、细、微拉丝机。
2. 多模拉丝机的特点多模拉丝机是线材通过儿个规格逐渐减小尺寸的模子和其后的拉线鼓轮，而实现拉伸的拉丝机。
（1）滑动式连续拉丝机滑动式连续拉丝机是拉丝鼓轮圆周速度大于线材拉伸速度，并以次而产生摩擦力。
它的优点是总的延伸系数高，加工率大，拉伸速度高，产量大，易于实现自动化、机械化。
《拉线的制作详细》课件
化。
存放方式
将拉线盘放或悬挂，避免重压和 扭曲，保持拉线自然状态。
定期检查
定期检查拉线是否有破损、老化 现象，及时处理问题，防止隐患
扩大。
拉线的使用注意事项
负载限制
在使用过程中，应严格按照拉线的承载能力使用 ，避免超载。
避免过度弯曲
尽量避免拉线在锐利边缘或直角处过度弯曲，以 防损坏。
禁止踩踏
严禁踩踏或用重物敲击拉线，以免造成损坏。
拉线的保养方法
清洁
使用干燥的布定期擦拭拉线表面，保持清洁。
润滑
定期涂抹润滑油，以减少摩擦和磨损，延长使用寿命。
检查与更换
定期检查拉线的磨损程度，如发现严重磨损或损坏，应及时更换。
聚酯纤维
强度高、重量轻，适用于需要轻量化 的场合。Βιβλιοθήκη 复合材料碳纤维复合材料
高强度、轻量化，广泛应用于航 空、赛车等高端领域。
玻璃纤维复合材料
具有优异的耐腐蚀性和绝缘性，适 用于电缆和绝缘材料。
金属复合材料
结合金属和非金属的优点，具有更 高的强度和刚度。
CHAPTER
03
拉线的制作工艺
拉丝工艺
01
热处理工艺
热处理工艺是拉线制作过程中的重要 环节，通过加热和冷却金属线材，改 变其内部结构，提高其机械性能。
热处理工艺可以使金属线材具有更好 的抗拉强度、耐磨性和耐腐蚀性。
热处理工艺需要控制加热的温度、时 间和冷却速度，以确保线材的硬度和 韧性。
热处理工艺还需要注意温度的均匀性 和冷却介质的清洁度，以确保线材的 性能和质量。
测试标准
根据弯曲半径和弯曲次数等指标，评估拉线的弯曲性能是否 满足要求。
导线加工工艺课件
如填充绳、屏蔽材料等，应符合工艺要求，保证产品质量。
拉丝质量控制
拉丝速度
应控制适当的拉丝速度，以保证导体表面质量。
拉丝润滑
应使用合适的润滑剂，以减少拉丝过程中的摩擦 和热量。
拉丝温度
应控制拉丝温度，防止过热导致导体氧化。
绞线质量控制
绞线结构
应根据产品要求选择合适的绞线结构，如单芯、多芯、同心等。
绝缘层处理
总结词
绝缘层处理是导线加工的关键环节，通过绝缘层处 理可以增加导线的电气绝缘性能和使用寿命。
详细描述
绝缘层处理可以采用不同的工艺方法，如挤塑、浸 塑等。在绝缘层处理过程中，需要控制温度、压力 、时间等参数，以保证绝缘层的厚度、均匀性和附 着力。同时，需要注意绝缘层的外观质量，以避免 出现气泡、划痕等问题。
绞线紧密度
应控制绞线的紧密度，以保证导线的电气性能和机械性能。
绞线温度
应控制绞线温度，防止过热导致绝缘层损坏。
绝缘层处理质量控制
绝缘层厚度
01
应控制绝缘层的厚度，以满足电气性能要求。
绝缘层附着力
02
应保证绝缘层与导体之间的附着力，防止剥离现象。
绝缘层外观质量
03
应保证绝缘层表面光滑、无气泡、无杂质。
检测与包装质量控制
导电性能测试
应对导线的导电性能进 行测试，确保符合标准 要求。
外观检测
应对导线的外观进行检 测，确保无缺陷、无损 伤。
包装标识
应清晰标注产品规格、 型号等信息，方便客户 识别和使用。
05
导线加工工艺案例分析
Chapter
高压电缆导线加工工艺案例
总结词
复杂度高、技术要求严格
详细描述
浅谈系泊设备安装拉线定位工艺

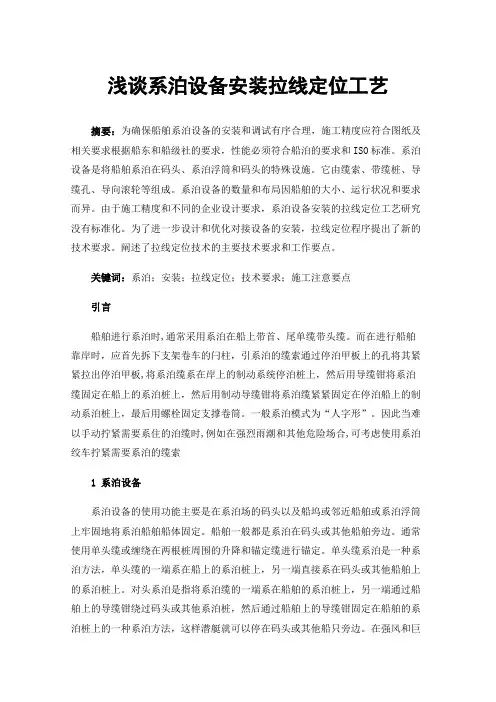

浅谈系泊设备安装拉线定位工艺摘要：为确保船舶系泊设备的安装和调试有序合理，施工精度应符合图纸及相关要求根据船东和船级社的要求，性能必须符合船泊的要求和ISO标准。
系泊设备是将船舶系泊在码头、系泊浮筒和码头的特殊设施。
它由缆索、带缆桩、导缆孔、导向滚轮等组成。
系泊设备的数量和布局因船舶的大小、运行状况和要求而异。
由于施工精度和不同的企业设计要求，系泊设备安装的拉线定位工艺研究没有标准化。
为了进一步设计和优化对接设备的安装，拉线定位程序提出了新的技术要求。
阐述了拉线定位技术的主要技术要求和工作要点。
关键词：系泊；安装；拉线定位；技术要求；施工注意要点引言船舶进行系泊时,通常采用系泊在船上带首、尾单缆带头缆。
而在进行船舶靠岸时，应首先拆下支架卷车的闩柱，引系泊的缆索通过停泊甲板上的孔将其紧紧拉出停泊甲板,将系泊缆系在岸上的制动系统停泊桩上，然后用导缆钳将系泊缆固定在船上的系泊桩上，然后用制动导缆钳将系泊缆紧紧固定在停泊船上的制动系泊桩上，最后用螺栓固定支撑卷筒。
一般系泊模式为“人字形”。
因此当难以手动拧紧需要系住的泊缆时,例如在强烈雨潮和其他危险场合,可考虑使用系泊绞车拧紧需要系泊的缆索1系泊设备系泊设备的使用功能主要是在系泊场的码头以及船坞或邻近船舶或系泊浮筒上牢固地将系泊船舶船体固定。
船舶一般都是系泊在码头或其他船舶旁边。
通常使用单头缆或缠绕在两根桩周围的升降和锚定缆进行锚定。
单头缆系泊是一种系泊方法，单头缆的一端系在船上的系泊桩上，另一端直接系在码头或其他船舶上的系泊桩上。
对头系泊是指将系泊缆的一端系在船舶的系泊桩上，另一端通过船舶上的导缆钳绕过码头或其他系泊桩，然后通过船舶上的导缆钳固定在船舶的系泊桩上的一种系泊方法，这样潜艇就可以停在码头或其他船只旁边。
在强风和巨浪情况下，可使用系泊缆加强系泊能力。
所谓系泊缆，是指将系泊缆的一端用网固定在船上的系泊桩上，然后通过导缆钳和岸上系泊桩返回船上的系泊钳，并系在船上的系泊桩上。
拉线工艺学——精选推荐

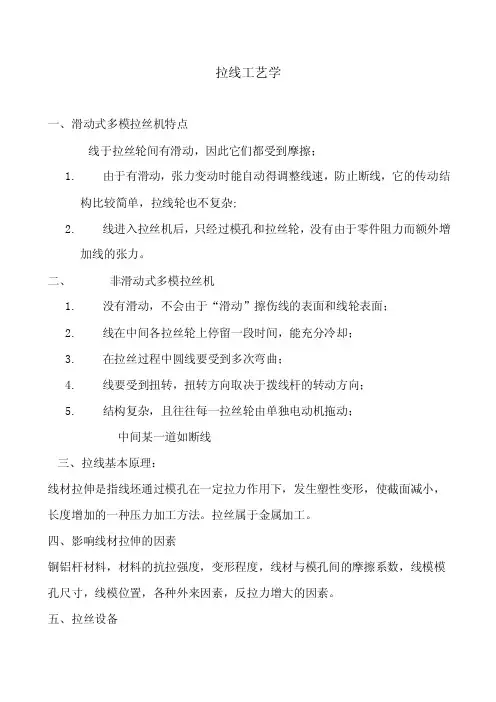

拉线工艺学一、滑动式多模拉丝机特点线于拉丝轮间有滑动，因此它们都受到摩擦；1.由于有滑动，张力变动时能自动得调整线速，防止断线，它的传动结构比较简单，拉线轮也不复杂;2.线进入拉丝机后，只经过模孔和拉丝轮，没有由于零件阻力而额外增加线的张力。

二、非滑动式多模拉丝机1.没有滑动，不会由于“滑动”擦伤线的表面和线轮表面；2.线在中间各拉丝轮上停留一段时间，能充分冷却；3.在拉丝过程中圆线要受到多次弯曲；4.线要受到扭转，扭转方向取决于拨线杆的转动方向；5.结构复杂，且往往每一拉丝轮由单独电动机拖动；中间某一道如断线三、拉线基本原理：线材拉伸是指线坯通过模孔在一定拉力作用下，发生塑性变形，使截面减小，长度增加的一种压力加工方法。
拉丝属于金属加工。
四、影响线材拉伸的因素铜铝杆材料，材料的抗拉强度，变形程度，线材与模孔间的摩擦系数，线模模孔尺寸，线模位置，各种外来因素，反拉力增大的因素。
五、拉丝设备单模拉丝机（卧式、立式）多模拉丝机（滑动连续式拉丝机、卧式塔型鼓轮拉丝机）六、拉丝润滑润滑剂的作用（润滑作用、冷却作用、清洗作用）润滑剂影响拉丝的因素（浓度、温度、清洁度）润滑剂的成分（三乙醇氨+肥皂+水+油酸+煤油）七、模具按材质分（硬质合金模、钻石模、聚金模、钢模）︳︳︳︳大量生产生产细线中小拉机中间模大截面6、拉丝配模道次延伸系数的选择各道次延伸系数范围延伸系数的定义：拉制后线材的长度与拉制前线材长度的比值。
7、废品的分析和处理断线的原因（接头不牢、有杂物、配模不合理、模孔性状不正确或不光滑、反拉力过大、绞轮上压线、酸洗不净）常见的表面不合格｛（擦伤、碰伤、刮伤、）（起皮、麻坑、三角口、毛刺）（波形、蛇行）（氧化、水渍、油污）｝罐式退火工艺无氧铜杆生产的铜丝退火工艺1.在退火过程中应保证足够的加热和保温时间，退火温度为自动控制，待加热到规定温度后，其自动进入保温状态。
2.表中规定的加热温度为退火炉中区温度，上区温度要比中区高15~20度，下区比中区高10度左右。
