以H500-XTE 60度反光杯的灯具实测配光图为例：

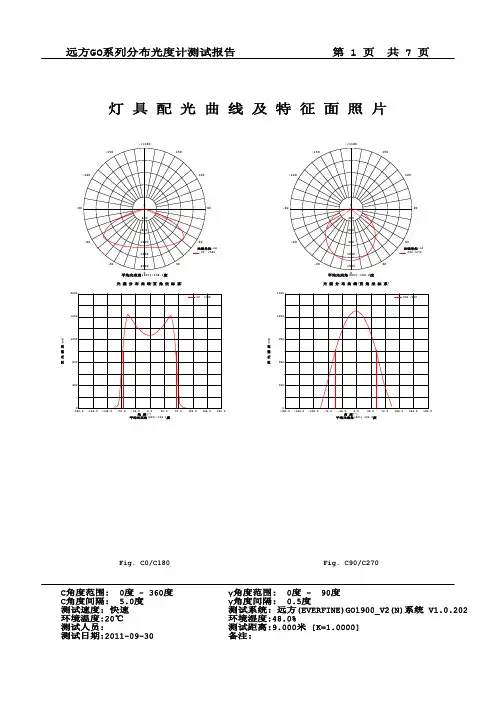

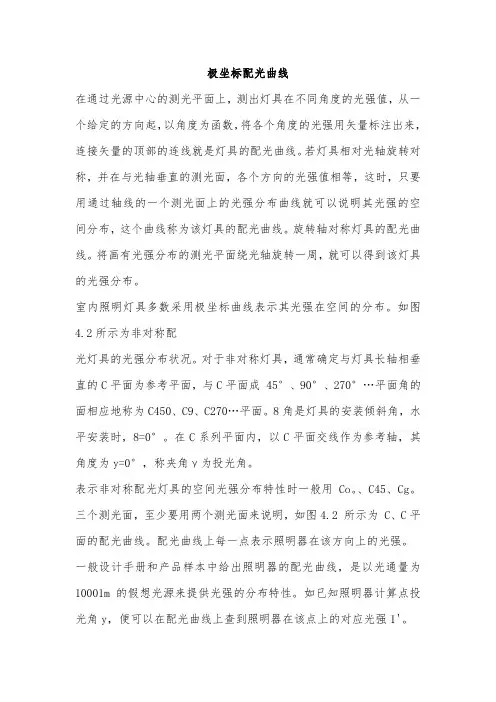

配光曲线图

根据IESNA LM-63标准所推荐的.ies文件，外围圆圈的数字表示角度，角度是指测量与极轴的夹角，每个小夹角为10度，内部的数字表示光强，每个圆圈为等光强线。此图曲线为对称配光曲线，角度为度，以最大值读取，最大光强45000CD。。

空间等照度曲线图

以光源或灯具为中心，在空间中某一剖面上的照度相等的点的连线称为空间等照度曲线。该曲线以直角坐标表示。

考察在灯光下10米至50米截面（C0平面）的照度分布状况。

有效平均照度图

光通输出是指度的光束角的输出，不是整灯光通量，注意区分，左边第一组数据是高度，上为英制，下为公制，第二组数据为平均照度值和最大照度值，上下对应，右边为直径。

主要用来确认灯具照度效果。

平面等照度曲线

将灯具按指定高度安装，连接被照面上等照度的点的曲线称作平面等照度曲线。

灯具安装在10米高的平面等照度图，上，左坐标表示角度，下，右坐标表示距离（直径），右边单位公制与英制对应。

平面照度曲线

灯具安装在10米高度的平面照度图，坐标左边是平面照度，坐标下边值是中心距值。

此图可考察灯具照射效果与范围。

路灯IES曲线图

以LD190流明灯珠测试曲线为例

四条不同角度的测试光强曲线，通常只需看C0/180，C90/270这2条即可。可以判定灯具照射角度（透镜角度）C0/180 度，出光是对称的，C0/270 75度，出光是偏心的。请参照配光曲线内容。

最大光强处圆锥面光强分布曲线

圆锥面光强分布曲线就是固定γ角度，C角度自旋一周行成的配光形状。这指最大光强处固定γ角度为51度。此图可以考察灯具光线分布强度形状。

道路灯灯具灯光强度图（圆形网图）

此图直观方便的考察灯具光强分布。

灯具利用系数曲线和水平面等照度曲线

路灯利用系数曲线表示路灯在路边与屋边的利用状况，随着路边与屋边的距离比的增大利用系数增大，最后趋于饱和。此图考察灯具屋边与路边的照射利用关系。

水平面绝对等照度曲线表示灯具安装高度与沿路（水平）方向的照度关系和照射距离。

灯具等光强曲线

等光强曲线：在以光源的光中心为球心的假想球面上，将发光强度相等的那些方向所对应的点连接成的曲线，或是该曲线的平面投影。此图考察灯具照射面积分布。
