配光曲线详细讲解

眩光分类 眩光主要有两类：
直接眩光和反射眩光。 • 直接眩光是由灯或灯具过高的亮度直接进入视野造成的。
• 反射眩光是指由视野中的光泽表面反射所产生的眩光。
• 预防直接眩光，其实就是限制视野内灯或灯具的亮度。
直接眩光的产生
❖ 图中眩光角所示方向内的光线是引起直接眩光的主要原因。 所以控制直接眩光就是控制此方向内光线的强度，也就是 限制灯具45°＜γ＜85°范围内的亮度。
数据输出
❖ 测试系统可以给我们提供更多的专业数据，用于 一些高端的市场与需求。
积分球
❖ 光源的光通量、色温、光谱等参数是由积分球提 供的。
配光曲线的应用
通过配光曲线计算照度公式为： 在公司提供的配光曲线上找到相应的C面，还有对应的
角度，找出他的数值。（假设你找到的数值为80） 确定你需要的光源的光通量，比如400W的低色温金卤
管形荧光灯的配光曲线
❖ 配光曲线(cd/1000lm） 等照度线（lux/1000lm） T—（0°-180°）水平面配光 A—（90°-270°）水平面配光
配光曲线的生成
❖ 配光曲线是灯具的身份证，他与下面的内容与关 ▪ 反射器、透明件的形状，同一个型号的灯具， 这两个部件一般来说是一致的； ▪ 光源的发光体的形状，同样的灯具，高压钠灯 与金卤灯的配光是不一样的； ▪ 光源的位置，光源位置的变动可以引起配光曲 线的变化，9600利用3个卡位实现3种配光； 特别注意： 配光曲线与功率无关！
❖ 我们可以通过灯具亮度限制曲线检验此格栅灯是 否合乎要求。
❖1.由已知条件：平均照度=1000 LX，眩光质量 要求为II级。可在附图2.1中选择E曲线为限制曲 线。图中分1-2-3-4共四个步骤，找到E限制曲线。
❖ 把此格栅灯C0和C90两个平面亮度曲线绘制在附 图2.1中，和E曲线进行比较。如下图：
❖ 灯具的亮度分布曲线全面落在限制曲线的左边，即在每个 γ角内灯具的亮度都小于限制值，符合眩光限制的要求。 也就是说在1000 LX的使用照度下，使用此格栅灯能达到
眩光II级的要求。
Thank you!
亮度 光源在某一方向上的亮度是光源的单位面积、在该方 向上单位立体角中发射的光通量。单位：cd/m2
光效 某一光源发出的光通量与其消耗功率的比值。单位： lm/W(流明/瓦 )
配光曲线的定义
❖配光曲线 其实就是表示一个灯具或光源发射出 的光在空间中的分布情况。
▪ 它的绘制方法是以灯具中的光源为球心，通过 球心和光轴线的剖面作为绘制配光曲线的平面。 以光源为极坐标的原点，以光轴线为0°轴， 圆的半径长短表示发光强度(cd)的大小。
半角：法向0°与最大发 光强度值/2之间的夹角。
配光曲线分类二
❖ 投光类灯具还可以根据其光束的宽窄分为：窄光 束；宽光束；中等光束等。 窄 光 束：光束角<20° 中等光束：光束角：20°～40° 宽 光 束：光束角：>40°
这种定义的方式并不是唯一的，对于不同的 厂家不同的灯具，有不同的定义方式。
对称配光：当灯具C0°和C180°剖面配光对称，同时 C90°和C270°剖面配光对称时，这样的配光曲线称为 对称配光
非对称配光：就是指C0°- 180°和C90°- 270°任 意一个剖面配光不对称的情况。
配光曲线分类一
❖ “0-180”这种表示方法不是指“0到180度”，而是 “0度和180度组成的这个面”。
灯具亮度曲线的绘制
格栅灯（3 x T16 14W）在DIALux中的亮度数据：
可以绘出C0和C90两个半平面亮度曲线
❖ 《民用建筑照明设计标准》推荐的灯具亮度限制曲 线
照明质量
上图是《民用建筑照明设计标准》根据CIE推荐的灯具亮 度限制曲线简化后的灯具亮度限制曲线表。其中A-H共八 条限制曲线，我们要根据实际情况选择一条和灯具的亮度 曲线比较。
剖面
❖ 水平面0°-180°剖面和水平面90°-270°剖面
C面
❖另外一个说法： -180°的这个C面，对与不对称 的灯具，经常说0°C面，30°C面。
范例：LED的配光曲线 下图中的度数与对应的颜色表示的是不同的C面
光强角
全角：发光立体角换算出 的角度，也叫平面角
视角：发光的最大角度， 根据视角不同，应用也 不同，也叫光强角。
灯具配光曲线的知识
LOGO
目录
一.光的单位 二.配光曲线 三.眩光控制
光的单位
光通量 光源在单位时间内通过某一截面的光能数量。 光通量的单位是流明（lm）
光强 光源在指定方向的单位立体角内发出的光通量。 光强度单位是坎德拉（cd）
照度 投射在单位面积上受到的光通量。 光照度单位是勒克斯 （lx）
直接眩光限制质量等级
质量等级 眩光程度 适用场所举例
Ⅰ
无眩光感 有特殊要求的高质量照明房间，如计算机房、
制图室等
Ⅱ
有 轻 微 眩 照明质量要求一般的房间，如办公室和候车
光
室等
Ⅲ
有眩光感 照明质量要求不高的房间，如仓库、厨房等
应用实例
❖ 假设我们要做一室内照明设计，具体要求是：平均 照度=1000 LX，眩光质量要求为II级。准备使用 格栅灯（SITECO 5LF 117 7-3M 3 x T16 14W）。
眩光引起的wenku.baidu.com觉不舒适的原因
❖ 高亮度的刺激使 瞳孔缩小；
❖ 由于角膜或晶体 等眼内组织产生 光散射，在眼内 形成光幕；
❖ 视幕受高亮度的 刺激，使适应状 态破坏；
❖ 灯具闪烁的频率 在人眼敏感的范 围内。
眩光的控制
眩光的强弱与以下内容有关： ▪ 灯具周围暗，眼睛适应的越暗，眩光越显著 ▪ 灯具光源（眼睛可以直接看到的发光面）亮度越高， 眩光越显著 ▪ 灯具的投射方向越接近近视线，眩光越显著 ▪ 灯具的表面积越大，光源数目越多，眩光越显著

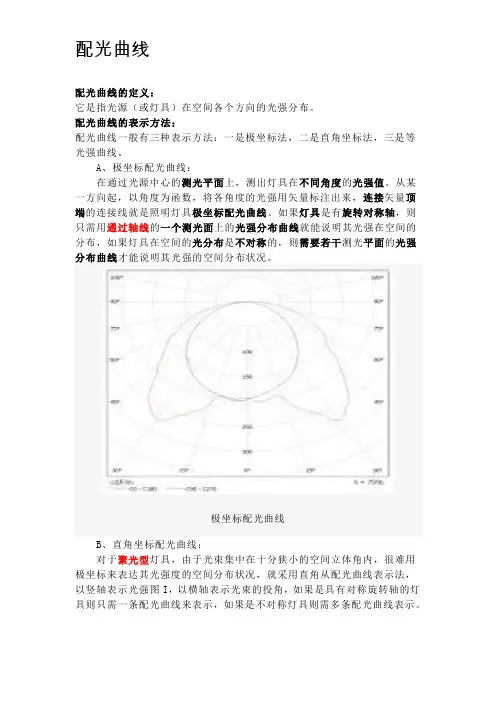

▪ 在这个极坐标平面上，把灯具从0°开始的各 个张角的发光强度绘制在图上，即成为一个灯 具的完整的配光曲线。
▪ 配光曲线可以记录灯具的光通量，在各个方向 上的光强等。
配光曲线分类一
❖ 配光曲线从它的对称性质来说可以分为：轴向对称、对称 和非对称3种。
轴向对称：又被称为旋转对称，指各个方向上的配光曲 线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。
裸光源的配光曲线
反射器的设计
反射器的制作
配光曲线的测试
目前公司有一套国际先进的 灯具配光曲线测试系统
用于卤钨灯、汽车灯、金 卤灯、射灯、半导体发光器 件等灯具的配光曲线、光强 数据、光束角、等效光通量 测量。
整个测试过程由计算机自 动控制完成，操作简单 .并且 能够提供Dialux、AGI32等 照明设计软件所需的插件。
灯光通量为36000lm，计算为(36000/1000)X80/(RXR) 可以计算出A点.B点,C点的照度值
点照度计算
可以转化成平面光强
Dialux照度计算
田径场的照度计算
三、眩光
❖ 眩光的定义 ❖ 眩光是一种视觉条件。这种条件的形成乃是由
于亮度分布不适当，或亮度变化的幅度太大，或 空间、时间上存在着极端的对比，以致引起不舒 适或降低观察重要物体的能力，或同时产生这两 种现象。 ❖ 通俗一点,眩光就是通常所说的“晃眼”，它会 使人感到刺眼，引起眼睛酸痛流泪和视力降低， 甚至可因明暗不能适应而丧失明视能力。
（第4条是对投光灯来讲的，相对的，灯具表面积达到一定 的角度成为面光源，此条无效）
❖ 控制方法： ▪ 灯具保护角的设计，又叫截止角。 ▪ 加大发光面，降低表面亮度 ▪ 增加栅格或者遮光板，避免光源直射人眼
灯具亮度曲线的绘制
❖ 要评价灯具的亮度是否合乎限制眩光的要求，首先要画出 灯具的亮度曲线； 然后把此曲线放在灯具亮度限制曲线 表内进行比较，看是否超出推荐的亮度。
