如何看配光曲线图

如何看配光曲线图

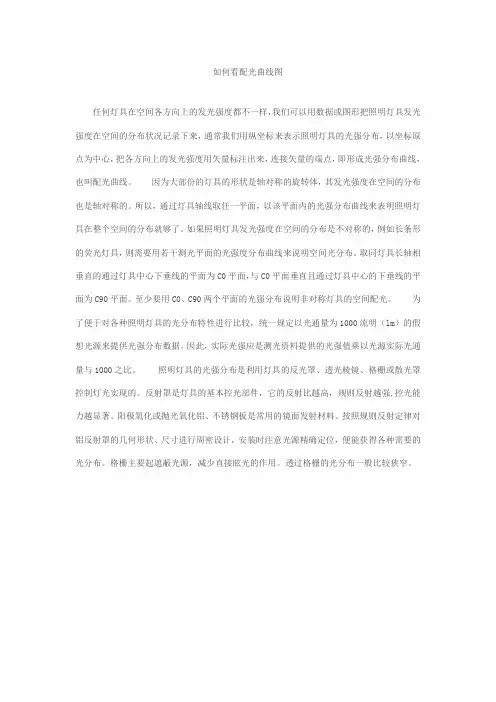

任何灯具在空间各方向上的发光强度都不一样，我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来，通常我们用纵坐标来表示照明灯具的光强分布，以坐标原点为中心，把各方向上的发光强度用矢量标注出来，连接矢量的端点，即形成光强分布曲线，也叫配光曲线。因为大部份的灯具的形状是轴对称的旋转体，其发光强度在空间的分布也是轴对称的。所以，通过灯具轴线取任一平面，以该平面内的光强分布曲线来表明照明灯具在整个空间的分布就够了。如果照明灯具发光强度在空间的分布是不对称的，例如长条形的荧光灯具，则需要用若干测光平面的光强度分布曲线来说明空间光分布。取同

灯具长轴相垂直的通过灯具中心下垂线的平面为C0平面，与C0平面垂直且通过灯具

中心的下垂线的平面为C90平面。至少要用C0、C90两个平面的光强分布说明非对称灯具的空间配光。为了便于对各种照明灯具的光分布特性进行比较，统一规定以光通量为1000流明（lm）的假想光源来提供光强分布数据。因此，实际光强应是测光资料提供的光强值乘以光源实际光通量与1000之比。照明灯具的光强分布是利用灯具的反光罩、透光棱镜、格栅或散光罩控制灯光实现的。反射罩是灯具的基本控光部件，它的反射比越高，规则反射越强,控光能力越显著。阳极氧化或抛光氧化铝、不锈钢板是常用的镜面发射材料。按照规则反射定律对铝反射罩的几何形状、尺寸进行周密设计，安装时注意光源精确定位，便能获得各种需要的光分布。格栅主要起遮蔽光源，减少直接眩光的作用。透过格栅的光分布一般比较狭窄。

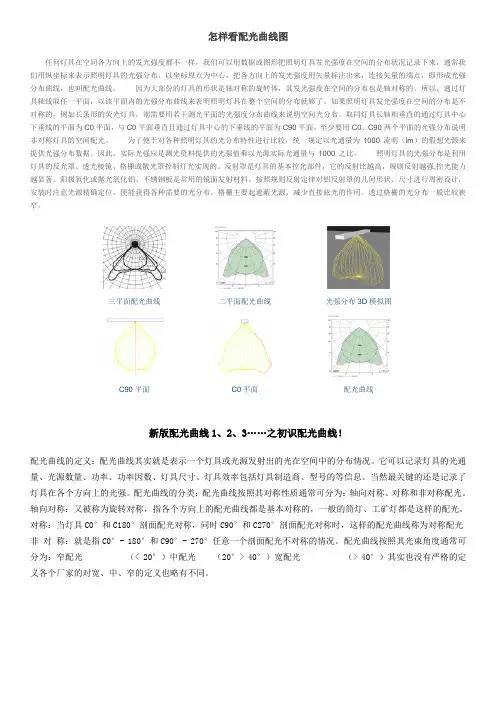

三平面配光曲线二平面配光曲线光强分布3D模拟图

C90平面C0平面配光曲线

新版配光曲线1、2、3……之初识配光曲线！

配光曲线的定义：配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。当然最关键的还是记录了灯具在各个方向上的光强。配光曲线的分类：配光曲线按照其对称性质通常可分为：轴向对称、对称和非对称配光。轴向对称：又被称为旋转对称，指各个方向上的配光曲线都是基本对称的，一般的筒灯、工矿灯都是这样的配光。对称：当灯具C0°和C180°剖面配光对称，同时C90°和C270°剖面配光对称时，这样的配光曲线称为对称配光；非对称：就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。配光曲线按照其光束角度通常可分为：窄配光（< 20°）中配光（20°~ 40°）宽配光（> 40°）其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。

说了半天的定义和分类。下面我们来看点实在的东西——支架的配光曲线图

T = C0°-180° A = C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了，要想读懂它首先要知道T和A这2条曲线分别来自哪。在图形下面有注释：T = C0°-180°A = C90°-270°这个C表示的是水平面的角度（立体角是由水平角度和垂直角度2个角度组成）。0°-180°组成了一个剖面，T就是表示光在这个剖面上的分布情况。在支架中C0°-180°一般被定义为垂直与灯管方向的。同理A就是表示光在C90°-270°剖

面上的分布情况。如下图：

知道了T和A两条曲线表示的剖面后，我们继续看看这每条曲线是如何来的。极坐标图的原点（同心圆圆心处）为灯具发光面的中心；每个同心圆表示一个光强值，越靠外圈光强越大；图中的各个角度值就是这个剖面上的垂直角度了，向下方向被定义为0°如下图：注意一点：图中有个 cd/1000 lm 的单位，这表示这是一个以千流明为标准的配光，实际的光强需要换算才能得到（如何换算不用说了吧，1000 lm下是50 cd，2000 lm就是100 cd咯！）。这

样做是为了方便在不同灯具间进行配光比较。

好，在极坐标配光曲线下面一张图其实就是等照度曲线图，就是用曲线把照度相同的点连接起来，相信这个图很容易理解吧，注意这里同样是千流明的等照度曲线图。大家可以上下对

应看一下，找找配光曲线的感觉。

希望能继续深化下去,讲讲配光的意义,想听一下风沙你是怎么理解的,看到一个灯具的配光你能看出什么东东来?我一般是这样跟别人解释的:因为反射罩改变了光源的照射方向，由配光可以知道灯具的照射范围，照射方向，估计有效安装高度、射程（当然跟光源有关系），照射范围里的大概照度如何，当然由仪器测出来的配光还可以知道灯具效率，（通过微积分法来求好象也可以，不过谁会一个灯一个灯去算多麻烦啊）配光的意义是:1、做成IES文件，用于照度计算，或者手工算估计一下照度。2、IES还可以用于光域网文件，用来模拟灯光真实场景效果运算另外，你觉得国产灯具和进口灯具的差别在于配光吗？国产灯具做不好是因为配光做不好吗？另外，国产灯具的灯具效率一般能达到多少，进口灯具的灯具效率又能达到多少？（可以分筒灯，灯盘，投光灯，悬挂灯按反射器不同一个个对比来讲）

今天我们再来看一个配光曲线，这种表示方式一般多用在投光灯具。同样给大家2张图，其中后一张是等照度曲线图。

看看这张曲线图和前面的不一样了吧，其实仔细观察下可以发现他们只是表示方式不一样而已，基本元素都一样。首先是有两条曲线一条实线是C0°-180°，虚线则是C90°-270°。横向的角度值表示剖面上的垂直角度，0度为灯具发光面中心。纵向数值表示光强。同样注意左上角cd/1000 lm。从虚线也就是C90°-270°这条线上可以看出此灯具是非对称配光的。如何看？对称不对称主要是指角度。配光曲线的角度一般是这样定义的：灯具的光束角度为峰值

（最大值）光强的一半光强值所包含的角度。以上图为例虚线的峰值大概是在1100cd左右，一半峰值也就是550cd左右，在左边的角度应该是10多度，右边应该不到10度，从而可以判断此灯为非对称配光。这里说到的角度的定义方法是欧标使用的（也是目前国内常用的），美标略有不同。它是定义为峰值（最大值）光强的1/10光强值所包含的角度为灯具光束角。等照度曲线图也不多说了，很简单的，注意图中的黑点就好，那就是灯具的位置。从此表也可以验证此灯的对称属性，明显光是向前的多向后的少。
