雷诺尔软起动器的参数设置
雷诺尔JJR软起说明书
JJR系列软起动器用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述………………………………………………………………………………………………典型应用简介…………………………………………………………………………………… JJR系列软起动功能……………………………………………………………………………2．购入检查…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据的设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。
上海雷诺尔电机软起动器使用手册

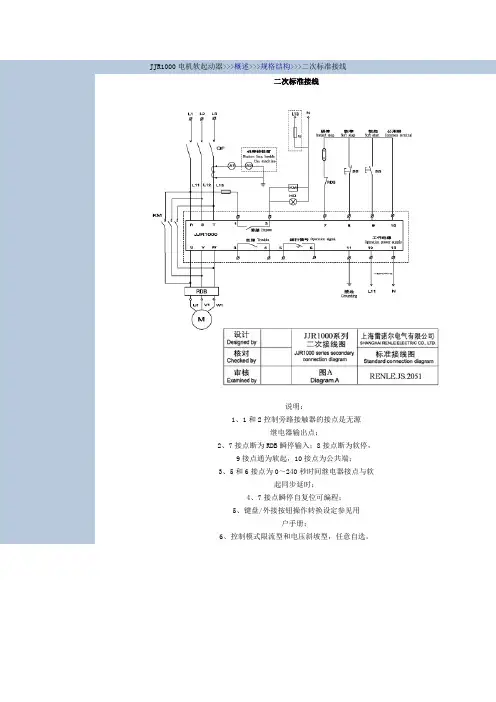

JJR1000电机软起动器>>>概述>>>规格结构>>>二次标准接线
二次标准接线
说明：
1、1和2控制旁路接触器的接点是无源
继电器输出点；
2、7接点断为RDB瞬停输入；8接点断为软停，
9接点通为软起，10接点为公共端；
3、5和6接点为0～240秒时间继电器接点与软
起同步延时；
4、7接点瞬停自复位可编程；
5、键盘/外接按钮操作转换设定参见用
户手册；
6、控制模式限流型和电压斜坡型，任意自选。
说明：
1、1和2控制旁路接触器的接点是无源
继电器输出点；
2、7接点断为瞬停输入；8接点断为软停，
9接点通为软起，10接点为公共端；
3、5和6接点为0～240秒时间继电器接点与软
起同步延时；
4、7接点瞬停自复位可编程；
5、键盘/外接按钮操作转换设定参见用
户手册；
6、控制模式限流型和电压斜坡型，任意自选。
■相关产品链接
·RNS3 系列自动转换开关
·RNM3 塑料外式壳断路器
·RNW1系列万能式断路器
·RNB300 变频调速器
·JJR1000电机软起动器
·JJR2000数字式电机软启动装置。
电动机软起启动常见的六个参数设定
电动机软起启动常见的六个参数设定
（1）启动斜坡
启动斜坡是软起动器启动斜坡（初始电压）到达到全电压的时间。
斜坡时间不应太长，因为这只会导致电机不必要的加热和过载继电器跳闸的风险。
如果电机空载，电机的启动时间可能会比设定的斜坡时间短，如果电机负载重，启动时间可能会变长。
（2）停机斜坡
当需要软停止电机时，例如泵或传送带，使用停机斜坡。
停机斜坡是从满电压到达到停止电压（初始电压）的时间。
（3）初始电压
这是软起动器启动或停止斜坡的起点，见上图。
电动机的转矩将随着电压的平方而下降，如果电压设置得太低，例如20%，起动转矩只会变为0.2*0.2=0.04=4%，电动机不会从一开始就起动。
（4）电流限幅
电流限制可用于需要有限启动电流的应用场合，或在仅设置初始电压和启动斜坡难以实现完美启动的重载起动时使用。
当达到电流限值时，软起动器将暂时停止增加电压，直到电流降至设定限值以下，然后继续上升至全电压。
下面两条曲线一起看。
（5）降压电压
降压电压提供了一种特殊类型的停止斜坡。
可以调整电压，使其下降到电机在发出停止命令后立即开始降低的水平。
对于低负载电机，在达到非常低的电压之前，速度不会降低，但是使用降压功能可以消除这种现象，尤其是在停止泵时！
（6）可调额定电机
可调的额定电机电流可在所用电机的软起动器上设置电机额定电流。
此设置也可能影响其他值，例如电子过载继电器的跳闸电平、限
流功能的电平等。
软起动器操作手册
软起动器操作手册软起动器操作手册一、设备介绍软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新型电机控制装置。
其操作使用需要一定的专业知识和技能，为了确保软起动器的正常运行和延长设备寿命，建议用户严格按照操作手册进行操作。
二、操作步骤1、打开软起动器的外壳保护门，将电机及传动部分正确安装并连接好。
2、连接输入电源，将电源线接入软起动器的输入端子。
注意三相电源需要保持平衡，不能出现缺相的情况。
3、连接输出电源，将电动机线接入软起动器的输出端子，注意线的颜色要与电机接线盒的颜色一致。
4、打开软起动器电源开关，此时电源指示灯应显示为亮。
5、调整电机的起动参数，包括初始电压、全电压和加速时间等。
这些参数可以根据电机的具体需求进行调整。
6、关闭外壳保护门，确保其紧密关闭。
7、在起动前应检查电源是否正常，手动检查软起动器的操作是否顺畅。
8、起动电机，观察电机的运行状态和软起动器的显示面板信息。
9、在电机运行过程中，要定期进行维护和检查，确保设备的正常运行。
三、注意事项1、操作过程中应切断电源，防止意外触电。
2、在调整电机参数时，应遵循厂家提供的建议范围，不得随意修改。
3、在安装和维修过程中，应使用厂家指定的工具和备件，不得使用其他替代品。
4、定期清理软起动器内的灰尘和杂物，保持设备清洁。
5、若出现故障，应立即切断电源，并联系专业人员进行维修。
四、常见故障及排除方法1、电机不能起动：检查电源是否正常，检查软起动器输入电源是否缺相，检查电机参数是否设置正确。
2、软起动器显示故障：查看故障代码，根据故障代码查找故障原因，并采取相应措施排除故障。
3、电机运行过程中出现异常声音：检查电机是否负载过大，检查电机参数是否设置正确，检查电机轴承是否损坏。
4、软起动器外壳发热：检查散热是否良好，检查内部元件是否损坏。
五、维护与保养1、定期检查软起动器的外壳保护门是否紧闭，以确保良好的散热性能。
2、定期清理软起动器内部的灰尘和杂物，防止对设备运行产生不良影响。
雷诺尔软启动器常见故障排除方法
雷诺尔软启动器常见故障排除方法雷诺尔软启动器常见故障排除方法1、调试过程中软起动器故障灯亮，电机没反应。
故障原因分析：a、起动方式采用带电方式时，操作顺序有误（正确操作顺序应为先送主电源，后送控制电源）。
b、电源缺相，软起动器保护动作（检查电源）c、软起动器的输出端未接负载（输出端接上负载后软起动器才能正常工作）2、在使用过程中出现起动完毕，旁路接触器不吸合现象。
故障原因分析：a、在起动过程中，保护装置因整定偏小出现误动作。
（将保护装置重新整定即可）b、在调试时，软起动器的参数设置不合理。
（主要针对的是55KW以下的软起动器，对软起动器的参数重新设置）c、控制线路接触不良（检查控制线路）3、用户在起动过程中，偶尔有出现跳空气开关的现象。
故障原因分析：a、空气开关长延时的整定值过小或者是空气开关选型和电机不配。
（空气开关的参数适量放大或者空气开关重新选型）b、软起动器的起始电压参数设置过高或者起动时间过长。
（根据负载情况将起始电压适当调小或者起动时间适当缩短。
）c、在起动过程中因电网电压波动比较大，易引起软起动器发出错误指令。
出现提前旁路现象。
（建议用户不要同时起动大功率的电机，）d、起动时满负载起动（起动时尽量减轻负载）4、用户在使用软起动器时出现显示屏无显示或者是出现乱码，软起动器不工作。
故障原因可能是：a、软起动器在使用过程中因外部元件所产生的震动使软起动器内部连线震松（打开软起动器的面盖将显示屏连线重新插紧即可）b、软起动器控制板故障（和厂家联系更换控制板）5、软起动器在起动时报故障，软起动器不工作，电机没有反应。
故障原因分析：a、电机缺相（检查电机和外围电路）b、软起动器内主元件可控硅短路（检查电机以及电网电压是否有异常。
和厂家联系更换可控硅）c、滤波板击穿短路（更换滤波板即可）6、软起动器在起动负载时，出现起动超时现象。
软起动器停止工作，电机自由停车。
故障原因有：a、参数设置不合理（重新整定参数，起始电压适当升高，时间适当加长）b、起动时满负载起动，（起动时应尽量减轻负载）7、在起动过程中，出现电流不稳定，电流过大。
关于软起动器主要参数的那些事
关于软起动器主要参数的那些事
一般情况下，软起动器厂家都会在出厂的时候将大部分的数据调整好，尤其是系统参数，不会让用户自己设置。
当然，我们在使用的过程中对软起动器了解得越多，对它的把控就越好。
今天奥托软起动器小编就要好好讲一讲：软起动器里的主要参数。
软起动器的参数主要是四大部分，分别为：起动时间、停止时间、起动最大电流和起动初始电压。
起动时间是指软起动器将电动机从停止起动到全压全速所需的时间，一般为0.5~60s。
停止时间是指电动机从运行到停止所用的时间。
起动最大电流是指电动机在起动过程中以这个电流为限，不超过这个电流逐步升压的起动限制电流。
起动初始电压是指起动开始时的输出电压。
这四个部分都含有保护、控制、起动以及系统，在设备成功安装后进行调试，确保软起动器日后工作的顺利和稳定。
软启动器一般要设置什么参数
软启动器一般要设置什么参数一般软启动器都会被安装在控制柜里,这时候就要对软启动柜进行调试,所以大家最关心的是软启动器参数怎么设置,今天和大家一起学习，无论哪家的软启动器, 参数设置基本都大概包含保护参数、起动参数、控制参数和系统参数几大类。
一般系统参数是厂家内部的一些参数,作为用户不需要调动的。
保护参数有,（欠压、缺相、过流、三相电流不平衡）保护，这些参数出厂的时候基本已经设置好了,用户不需要做太大的改动。
只有启动参数是要根据实际启动负载做相应的调整。
启动参数包括启动方式、初始电压、启动时间、限流倍数、软停时间等,最常设置的也是这几种参数。
起动方式一般有电压斜坡起动、限流起动、斜坡限流起动、突调电压起动等。
参数说明下:初始电压太小软启动器起动电机只听电机嗡嗡响电机不转,这说明力矩太小,初始电压太大，软启动器起动电机又太猛,失去了软起动的效果,所以初始电压大小根据负载轻重做适当的修改。
限流倍数是指启动电机时候,瞬间电流控制在额定电流的倍数内。
例如,75KW软启动器限流倍数设置成3,380V75KW软启动器额定电流是150A ,那么起动时候,电机电流控制在450A以内。
限流倍数设置过大,对电网冲击较大,设置过小,电机启动不起来,所以这个要根据实际情况设置;软停车功能,是需要电机缓慢停下来的场合,进行设置的。
如深井泵,皮带输送机，其余地方用得比较少。
1、大多数软启动器可调初始电压,由于初始电压决定初始转矩,根据负载转矩设定初始电压,设置太小,无法启动或启动时间过长;设置太高,启动造成机械冲击,且启动电流过大;空载启动,设置起始电压为10%-15%额定电压，中载及重载启动,可设置起始电压为额定电压的40%-70%。
2、启动时间及停车时间设置:启动时间多设置在10S左右,停车时间多设置在20S之内。
3、其他参数设置:有的软起动器可设置启动力矩曲线,用调节电压方式,使转矩按设定的力矩曲线启动及停车; 有的软启动器有起动电流限制的设置，调整电流为10%-50%额定起动电流;软启动器内有电子过载保护,根据负载性质可调脱扣器等级为10/10A/20或30. 总之,根据负载实际要求进行调试,不能安装后就万事大吉,也不能认为软启动器只限于限制起动电流这一功能。
雷诺尔JJR2200软启动器用户手册
PHS-25型数显pH计操作说明JJR系列软起动器用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述………………………………………………………………………………………………典型应用简介……………………………………………………………………………………JJR系列软起动功能……………………………………………………………………………2．购入检查…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据的设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。
软启动器调试
软启动器调试方法：
现场所用的软启动器，需调试的参数为：
1.应用设置中的类型选择。
2.根据电机铭牌设置电流。
3.设置电机过载类别。
4.限流倍数为3.5In----4.5In(一般设置为4In)
5.升压、降压时间及控制方式均已默认，可无需设置。
6.根据实际情况，开启保护功能。
ABB软启动器的型号
ABB软启动器的人机界面
人机界面有以下几部分组成：
A，LED 状态指示
B，LCD 状态指示
C，选择键和操作鍵
LED 颜色说明
电源=绿色——控制电压已接通
故障=紅色——故障指示
保护=黃色——保护功能生效
•LCD的操作
1，LCD 显示为两行，每行20 个字符。
,
2，第一行根据当前状态显示各种信息。
第
二行显示当前选择键所代表的功能。
3，翻页键头显示当前状态下那些参数或设
定值是可以修改的。
4，在不同的菜單中，选择鍵有不同功能，
可用作选择、修改和儲存，请参阅LCD 显
示屏第二行的文字。
5，操作鍵用于在菜單中完成的所需設置。
当在列表中选择时，翻頁是循环进行的。
ABB软启动器的组态
ABB软启动器的主菜单
主菜单
设置
本地控制
本地控制
常见故障
-----精心整理，希望对您有所帮助!。
雷诺尔JJR软启动器用户手册
JJR系列软起动器用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述………………………………………………………………………………………………典型应用简介……………………………………………………………………………………JJR系列软起动功能……………………………………………………………………………2．购入检查…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据的设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。
软启动参数值
序
号
显示参数说明操作说明出厂值
1 PO20 起始电压（10％－70％）
U e16级可调设为99％时
为全压起动参数设定状态下，按Λ或V键可修改
起动电压大小20％
2 P110 起动时间0－60秒16级
可调选择0秒为电流限幅
软起动参数设定状态下，按Λ或V键可修改
起动时间10
3 P200 停车时间0－60秒16级
可调选择0秒为自由停车参数设定状态下，按Λ或V键可修改
停车时间
4 P330 电流限幅倍数（1.5－5）
Ie16级可调参数设定状态下，按Λ或V键可修改
起动电流限幅倍数
3
5 P415 运行过流保护（1.5－5）
Ie8级可调参数设定状态下，按Λ或V键可修改
运行过流保护值
1.5
6 P500 未定义参数
7 P6 2 控制选择
0－接线端子控制
1－操作键盘控制
2－键盘、端子同时控制参数设定状态下，按Λ或V键选择控
制方式
2
8 P7 0 SCR保护选择
0－允许SCR保护
1－禁止SUR保护参数设定状态下，按Λ或V键选择是
否用可控硅保护
9 P800 0。
软启动参数设置
软启动参数设置；
P1---电机额定电流（设成电机额定电流）
按菜单键进入P参数
按确定按钮修改P1的参数值，此时光标在参数值下闪动。
按上升或下降调整该参数值
再按确定键保存修改的参数值；此时光标消失，返回到P1界面。
然后同样按上升键进入P2参数值界面等
3．1 上电后电机额定电流设定
根据电机铭牌上的额定电流设置参数P1值。
3．2 电机启动电流设定
电机初始电流P6出厂设置为200%，请根据现场负载大小相应调整参数值。
假如按起动按钮后3秒种电机还没有转动则相应的增大该参数值；如果电机起动过快减小该值。
3．3 电机最大电流设定
电机最大电流P7出厂设置为400%，请根据现场负载大小相应调整参数值。
最大电流也可称作限制电流。
3．4 斜坡时间
软起动斜坡时间P8出厂设置为12S,请用户根据需要自行调整;
3．5 旁路时间
软起动旁路时间P9出厂设置为15S, 请用户根据需要自行调整;
3．6 数字输入1功能P48应设置为FR；P49为OFF；P50为OFF。
3．7 继电器输出1功能P52应设置为FLnF;
3．8 继电器输出2功能P53应设置为RUN
3．9 继电器输出3功能P54应设置为UTS
3
一般情况设置一下p1参数就可以。
雷诺尔软起动器的参数设置
雷诺尔软起动器的参数设置洪达化工部分低压柜采用的是上海雷诺尔公司生产的软起动器，主要设置以下参数：一、起始电压（代码00）：设定范围30-80%，出厂值：30%，一般轻负荷设为30%，重负荷设为50%,特重负荷设为80%，具体设置根据现场实际情况及个人经验设置。
二、保护级别（代码0C ）：设定范围1-5，出厂值：1，这个保护主要用于电机过载保护，电机过载保护级别共分为5个级别，设定范围1-5，2级为标准保护级别，设定为1级对电机的最快速保护，用户可根据负载轻重的不同，设定不同的保护级别。
级别越高，适用的负载就越重。
三、负载调节率（代码11）：设定范围50-100%，出厂值为100%，在用户选用的软起动额定参数不与实际电机匹配时，为了使保护功能和显示参数的正确，应该重新设定负载调节率。
方法一：负载调节率（KT ）=方法二：负载调节率（KT ）=举例：电机功率为160KW ，软启动的功率为200KW ，其负载调节率就是80%(160/200)。
四、上升时间（代码01）设定范围0-100S ，出厂值为10S ，具体设置根据现场实际情况及个人经验设置。
五、限制倍数（代码04）设定范围150%-500%，出厂值250%，重载和限流模式有效。
限流倍数=举例：电机的额定电流为320A ，软启动的额定电流为400A ，以电机倍的额定电流启动，其限流倍数就等于400，为200%。
六、停车时间（代码02）设定范围0-60S ，出厂值2S ，0为自由停车七、瞬停设定（代码05）设定范围0-1，出厂值0S ，0：瞬停无 1：瞬停有八、起动模式（代码08）设定范围0-2，出厂值1；0：限流 1：电压，2：重载九、控制方式（代码09）设定范围0-5，出厂值0；0：键盘 1：外控，2：键盘+外控，3：PC ，4：键盘+PC 5：外控+PC十、缺相控制（代码0A ）设定范围0-1，出厂值1；0：缺相无 1：缺相有十一、 故障继电器（代码12）设定范围0-1，出厂值0，0：常开，1：常闭以上是雷诺尔软起动器的部分主要参数，（加黑部分为我厂软起动器设置的参数）具体设置参照说明书，根据现场实际情况及个人经验设置。
软起动器参数设置表
软起动器参数设置表
注：1.软起动器“加速时间”应根据功率和负载类型正确设定，如较大功率水泵、风机加速时间“ACC”可设定为20s或30s；设置过长、过短都可能导致起动不成功。
2. 对于离心泵，停机类型“sty”必须设定为“减速停机”，“dec”(减速斜坡时间)的设定值，可根据电机功率做相应调整，如大功率水泵，可设定为30s。
3.对于标准负载，采用默认值：10级热保护。
对于重载（如大功率离心风机、活塞泵、罗茨风机等），应设定为20级。
4.如需对ATS48做更多的优化设置，如：设置各种报警及输出，可参考《ATS48用户手册》，该手册可从施耐德网站下载。
第1页共1页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷诺尔软起动器的参数设置
洪达化工部分低压柜采用的是上海雷诺尔公司生产的软起动器，主要设置以下参数：
、起始电压（代码 00）：设定范围30-80%，出厂值：30%，—般轻负荷设为 30%，重负 荷设为50%,特重负荷设为80%，具体设置根据现场实际情况及个人经验设置。
、保护级别（代码 0C ）:设定范围1-5,出厂值：1,这个保护主要用于电机过载保护，电 机过载保护级别共分为
5个级别，设定范围1-5, 2级为标准保护级别，设定为1级对 电机的最快速保护，用户可根据负载轻重的不
同，
设定不同的保护级别。
级别越高，适
用的负载就越重。
、负载调节率（代码11）:设定范围50-100%，出厂值为100%，在用户选用的软起动额 定参数不与实际电机匹
配时， 为了使保护功能和显示参数的正确， 应该重新设定负载调
节率。
方法一：负载调节率（KT ）=实际电机功率（
Ps ）
%
软起动器功率（Pr ）
% 方法二：负载调节率（KT ）=
电机的额定电流 % 软起动器的额定电流
°
举例：电机功率为160KW ，软启动的功率为 200KW ，其负载调节率就是 80%（160/200）。
四、 上升时间（代码 01）设定范围0-100S ，出厂值为10S ，具体设置根据现场实际情况及
个人经验设置。
五、 限制倍数（代码04）设定范围150%-500%，出厂值250%，重载和限流模式有效。
限流倍数= 电机额定电流 X 以几倍的额定电流启动
软起的额定电流
举例：电机的额定电流为 320A ，软启动的额定电流为
400A ，以电机2.5倍的额定电流
启动，其限流倍数就等于
320X2.5/400，为200%。
十一、 故障继电器（代码12）设定范围
以上是雷诺尔软起动器的部分主要参数， 设置参照说明书，根据现场实际情况及个人经验设置。
六、停车时间（代码
02）设定范围 0-60S ，出厂值2S ， 0为自由停车
七
、
瞬停设定 （代码 05) 设定范围 0-1， 出厂值0S ，0 :瞬停无 1:瞬停有
八、 起动模式 （代码 08) 设定范围 0-2， 出厂值1 ； 0: 限流1: 电压， 2: 重载
九、
控制方式 （代码 09) 设定范围 0-5， 出厂值0; 0: 键盘1: 外控，
2: 键盘+外控，
PC ，4: 键盘+PC 5 : 外控+PC
十、
缺相控制（代码 0A ) 设定范围 0-1， 出厂值1； 0: 缺相无
1:缺相有
3:
0-1，出厂值0，0:常开，1:常闭
（加黑部分为我厂软起动器设置的参数）具体。
