21031运输巷作业规程
运输大巷作业规程
第一章矿井概况第一节概述一、巷道名称：一水平运输大巷二、掘进巷道用途：担负矿井进风、出煤、人员运输任务。
三、巷道设计长度、工程量、坡度及服务年限一水平运输大巷设计长度为732m,坡度3‰，服务年限26.1年。
四、预计开竣工时间本掘进工作面自2013年7月开工，预计2013年9月竣工。
附图l：巷道布置平面图 (附后)。
第二节编写依据1、《矿井兼并重组整合项目初步设计》。
2、《兼并重组整合矿井地质报告》。
3、有关矿压观测资料。
4、《煤矿安全规程》。
5、《煤矿安全质量标准化标准及考核评级办法》。
6、《煤矿井巷工程施工规范》(GB50511-2010)。
7、《煤矿井巷工程质量验收规范》(GB50213-2010)。
8、《煤炭建设工程质量技术资料管理规定与评级办法》(1999年版)。
9、山西省其他有关安全技术规定。
第二章地面相对位置及地质情况第一节地面相对位置及邻近采区开采情况一、井上下对照关系表二、临近采掘情况及对掘进巷道的影响：根据相邻巷道掘进巷道揭露情况及地质报告分析：本区地质构造简单，没有发现断层、陷落柱等构造。
煤层赋存稳定。
三、本矿属于低瓦斯矿井，井田南部边界有原采空区，巷道掘进过程中主要受到水的影响。
四、井底车场东部为运输大巷，运输大巷北部 30m为轨道大巷，运输大巷东部为北轨道巷、北运输巷、北回风巷。
第二节岩层赋存特征一、岩层产状、厚度、结构、岩性及特征运输大巷布置在二叠系下统山西组下部，岩石以粉砂岩、泥岩为主，个别为细粒砂岩；倾角3°——10°，一般为5°；岩层赋存稳定。
二、巷道瓦斯涌出量、瓦斯等级、煤与瓦斯突出倾向、煤层自然发火倾向及发火期、煤尘爆炸性、地温.附图（1-2-1）运输大巷布置在3#煤层底板以下5m的岩层中，瓦斯涌出量较小，但仍需加强管理，防止因裂隙瓦斯涌出导致事故。
经计算矿井生产能力为0.9Mt/a时，矿井绝对瓦斯涌出量为3.85³900000/（330³24³60）＝7.29 m3/min，矿井绝对二氧化碳涌出量为2.95³900000/（330³24³60）＝5.59 m3/min，根据乡宁县煤炭工业局文件乡宁通字［2011］133号文“关于《山西乡宁焦煤集团毛则渠煤炭有限公司2、3号煤层瓦斯涌出量预测报告》审查的批复”，矿井以0.9Mt/a开采2号煤层时最大相对瓦斯涌出量为 2.64m3／t；最大绝对瓦斯涌出量为4.49m3／min。
一采区运输巷作业规程
山西煤炭运销集团阳城西河煤业有限公司一采区运输巷扩刷作业规程技术负责人：编制人：审查人：福建华星建设工程有限公司二〇一二年三月二十九日第一章概况第一节工程概述一、巷道名称本作业规程掘进扩刷的巷道为一采区运输巷。
位于主斜井东侧，掘进3#煤层。
二、扩刷目的及用途掘进目的是满足3#煤层一采区运输、行人的需要。
三、工程情况说明一采区运输巷扩刷为阳城西河煤业的二期工程，位臵在主斜井落底后+642m水平；作业方式为“一掘一支”；总工程量1064m，掘进方式为爆破放顶掘进，全断面一次起爆。
巷道采用矩形断面，净宽5000mm，净高3900mm；支护方式为锚网喷支护（锚杆+钢筋网+锚索+混凝土）。
喷射混凝土标号为C25以上，喷射厚度150mm。
四、预计开工竣工时间经矿委会研究决定，本巷道自2012年4月下旬开始扩刷掘进，预计2012年7月份下旬竣工。
第二节编制依据根据《一采区运输巷平、断面图》、《煤矿安全规程》、《煤矿操作规程》、《国有煤矿安全质量验收标准》、《工种岗位责任制》、《矿山安全法》、《矿山安全条例》、《矿山安全监察条例》及公司下发的《安全生产管理制度汇编》等编制。
第二章地面相对位置及水文地质情况第一节地面相对位臵及邻近采区开采情况地面相对位臵及邻近采区开采情况表水平名称+642m水平巷道名称一采区运输巷井口标高+734.691m 井下标高+642m地形地貌与矿井四邻情况剥蚀低山地，以低山丘陵为主。
山西煤炭运销集团阳城西河煤业有限公司矿井周边相邻有3个煤矿，井田北侧为山西亚美大宁能源有限公司大宁煤矿，西侧为山西煤炭运销集团阳城演礼煤业有限公司，东部相邻为山西阳城阳泰集团西沟煤炭责任有限公司。
据调查，相邻矿井目前未有贯通、越界开采情况。
井下掘进对地面设施的影响掘进施工对地面无影响。
井下位臵及与四邻关系与运输大巷相连，西侧为回风大巷、北侧为二采区采空区、东侧为山西阳城阳泰集团西沟煤炭责任有限公司矿区、南侧为原阳邑煤矿采空区。

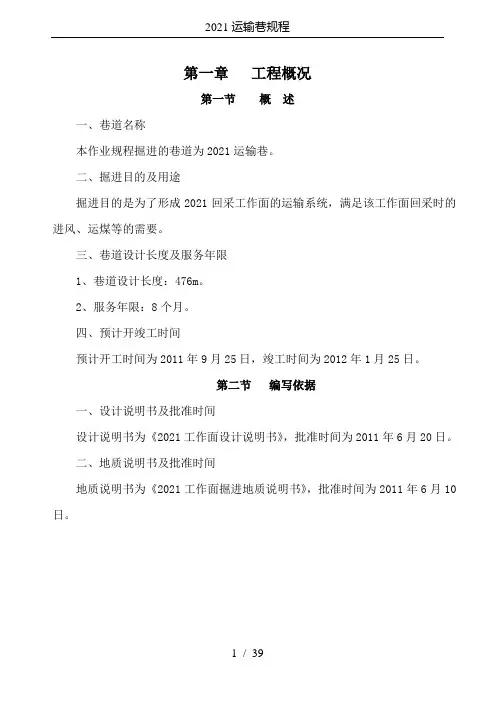

2021运输巷规程
第一章工程概况第一节概述一、巷道名称本作业规程掘进的巷道为2021运输巷。
二、掘进目的及用途掘进目的是为了形成2021回采工作面的运输系统，满足该工作面回采时的进风、运煤等的需要。
三、巷道设计长度及服务年限1、巷道设计长度：476m。
2、服务年限：8个月。
四、预计开竣工时间预计开工时间为2011年9月25日，竣工时间为2012年1月25日。
第二节编写依据一、设计说明书及批准时间设计说明书为《2021工作面设计说明书》，批准时间为2011年6月20日。
二、地质说明书及批准时间地质说明书为《2021工作面掘进地质说明书》，批准时间为2011年6月10日。
第二章地面相对位置及地质情况第一节地面相对位置及邻近采区开采情况本面位于+1735m～+1691m水平段矿井西翼，东起1691运输石门、1691运输石门，西止2021切眼西帮对应平面位置，以+1735m和+1691m标高为上下边界,工程量476m。
本工程顶为C207、C203、C205煤层采空区（C203煤层采空区与本面层间距为15～22m，一般为17.5m），由于断层较为发育，煤层变化较大而只布置小面开采；西为石板河河床保安煤柱；东为副斜井、回风斜井、主斜井。
本工程对应地表为山坡耕地，地表地势较陡峭，冲沟发育，无重要建筑物。
地表最高标高为+1880.6m，最低标高为+1835m，地表最低标高与本工程上限标高之差为144m。
第二节煤（岩）层赋存特征一、巷道穿过煤岩层情况：本工程属顺层巷道，将顺C202a煤层掘进。
顶板：深灰色粉砂岩或泥质粉砂岩，局部为黑色泥岩与泥质粉砂岩互层，厚度一般为2.8～7.0m。
底板：褐灰色粘土岩，局部含粉砂质泥岩，厚0.5～3.0m左右。
二、煤层结构：黑色、暗淡型煤。
煤厚0.70～3.67m，一般1.27m。
煤层结构简单，一般不含夹矸，属较稳定煤层。
煤层倾角15～21°，一般为18°。
第三节地质构造根据探孔资料分析：该面煤层在走向和倾向上起伏变化大,地质构造复杂，断层发育，断层均属斜交断层。
作业规程(运输大巷)
作业规程（运输大巷）巴依里煤矿掘进工作面作业规程工作面名称：基本建设人：施工负责人：总工程师：主管矿（井）长：核准日期：执行日期：编号：掘202101号北翼运输大巷（取道车场）盾构闫书伟李明凤余小华高思光年月日年月日会审意见一、存有主要问题：二、处理意见：会审单位及人员盖章：年月日-1-作业规程学习和考试记录负责人：表达人：班次：贯彻落实时间出席人员成绩出席人员成绩年月日姓名工种盖章姓名工种盖章班次应到人数实到人数缺席人数缺席人员姓名早班中班晚班-2-作业规程补足自学和考试记录贯彻时间年月日姓名参加人员工种成绩签字姓名参加人员工种成绩签字负责人：传达人；作业规程复查记录作业规程名称施工单位复查时间参加复查人员作业规程名称施工单位复查时间参加复查人员作业规程名称施工单位复查时间参加复查人员-3-目录会审意见…………………………………………………………………………………第一章概况……………………………………………………………………………第一节详述……………………………………………………………………………第二节撰写依据………………………………………………………………………第二章地理十一位z及地质情况…………………………………………………………第一节地面相对十一位z及周边采矿情况………………………………………………第二节煤（岩）层成矿特征…………………………………………………………第三节地质构造………………………………………………………………………第四节水文地质………………………………………………………………………第三章巷道布z及掘进表明…………………………………………………………第一节巷道布z………………………………………………………………………第二节矿压观测………………………………………………………………………第三节掘进设计………………………………………………………………………第四节掘进工艺………………………………………………………………………第四章施工工艺………………………………………………………………………第一节施工方法………………………………………………………………………第二节凿岩（煤）方式………………………………………………………………第三节爆破作业………………………………………………………………………第四节装载与运输……………………………………………………………………第五节管路及轨道铺设………………………………………………………………第六节设备及工具搭载………………………………………………………………第五章生产系统………………………………………………………………………第一节通风……………………………………………………………………………第二节压风……………………………………………………………………………第三节瓦斯避免………………………………………………………………………第四节综合防尘………………………………………………………………………第五节严防救火…………………………………………………………………………第六节安全监控………………………………………………………………………第七节供电……………………………………………………………………………第八节排洪……………………………………………………………………………第九节运输……………………………………………………………………………第十节通信及信号……………………………………………………………………-4-。
3-1运输大巷作业规程
3-1运输大巷作业规程第一章：概况第一节：概述一、巷道名称: 供销煤矿3-1运输大巷。
二、巷道用途: 3-1运输大巷担负3#煤层所采煤炭的运输提升任务，并兼做进风巷。
三、3-1运输大巷设计施工长度米，服务年限年，所掘巷道沿3#煤层底板掘进。
四、巷道平面布置：3-1运输大巷在主斜井右侧22米处开口，并与主斜井井筒中心线夹角为45°,在14﹒786米处按303度31分58秒的方位角向前掘进施工，巷道布置详见《巷道平面布置图》。
开口施工详见《3-1运输大巷开口施工安全技术措施》。
第二节：依据3-1运输大巷施工的依据是伊东集团神山矿区改扩建项目指挥部关于供销煤矿井巷工程的指导方案及内蒙古煤炭设计研究院设计的巷道断面支护图、巷道开拓平面布置图。
本巷道没有详细的地质说明书。
第二章：地质特征第一节：煤（岩）层赋存特征煤（层）赋存特征见表1、表2。
表1 煤层特征表表2 煤层顶、底板情况第二节：水文地质本面地表为山坡山梁沟谷地形，且盖山厚度不大，地表水对工作面正常掘进影响不大，只是在雨季时由于地表水积聚下渗，会造成3#煤层上部的含水层充水性增强，届时会出现局部淋水或少量涌水现象。
第三章：巷道断面特征及支护形式第一节：砌碹段一、巷道断面特征：3-1运输大巷为半圆拱形断面，净宽4000㎜、净高2900㎜，其中墙高900㎜，基础深250㎜，净断面积9﹒9 ㎡，掘进断面积12﹒6 ㎡。
二、支护工艺3-1运输大巷开口部分用强度大于C20混凝土砌碹，在交岔点处砌体厚度500㎜，交岔点以外砌体厚度为300㎜。
第二节：锚喷段一、巷道断面特征：3-1运输大巷进入全煤层中，由半圆拱形断面变为矩形断面，净宽4000㎜，净高2800㎜，设计掘进宽度4240㎜，设计掘进高度2920㎜，基础深100㎜，净断面积11﹒2㎡，掘进断面积12﹒4㎡。
二、支护工艺3-1运输大巷在煤层中采用锚网喷浆支护。
1、顶锚杆采用20×2000㎜无纵筋螺纹钢树脂锚杆，锚杆的间排距都为800㎜，锚杆排列方式为三花眼，锚杆锚深1900㎜，外露长度100㎜，顶板挂网采用6.5㎜的圆钢焊制,网孔100㎜×100㎜,钢梯用直径12㎜的圆钢焊制。
最新3211运输巷掘进作业规程1
目录第一章：地质概况 (3)第一节：巷道穿越的煤（岩）层和围岩特征及柱状图 (3)第二节：地质构造及其平、剖面图 (3)第三节：掘进范围的采掘情况 (4)第四节：掘进范围的预计水文地质条件 (4)第五节：掘进掘进工作面周围煤（岩）预计瓦斯涌出量、瓦斯等级、发火期、煤、层爆炸指数 (5)第六节：重要地质情况预报及提示 (5)第二章：工程概况 (6)第一节：巷道用途简述 (6)第二节：巷道平面布臵图 (6)第三节：巷道工程量 (6)第四节：工程施工安排 (8)第五节：附设计图纸 (8)第三章：巷道断面及支护形式 (9)第一节：巷道断面设计 (9)第二节：支护设计 (11)第三节；临时支护 (17)第四节；支护工艺 (19)第四章：掘进方式 (20)第一节：工艺流程 (20)第二节：作业形式 (21)第五章：运输方式及管理 (23)第一节：煤（矸）装、转、运方式 (23)第二节：材料、设备的运输方式 (23)第三节：运输管理及措施 (25)第六章：通风管理 (28)第一节：风量计算及局部通风系统图 (28)第二节：安全监控 (32)第三节：综合防尘、防灭火 (34)第四节：通风管理及措施 (36)第七章机电管理 (40)第一节设备配备及其布臵 (40)第二节供电设计报告 (42)第三节供排水规定及系统 (42)第四节机电管理与措施 (43)第八章防治水 (45)第九章质量标准化 (51)第一节工程质量标准化设计 (51)第二节文明生产 (56)第三节煤质管理措施 (56)第十章劳动组织及主要技术经济指标 (58)第一节劳动组织 (58)第二节作业循环 (58)第三节主要技术经济指标 (59)第十一章煤质管理措施 (60)第十二章安全技术措施 (61)第一节施工准备 (61)第二节掘进工艺安全技术措施 (62)第十三章避灾路线及说明 (70)第一节灾害预防措施 (70)第二节避灾路线 (72)第三节六大系统 (74)第十四章附件 (77)第一节作业规程会审记录 (78)第二节其它附件 (79)第一章地质概况第一节巷道穿越的煤（岩）层和围岩特征及其柱状图本工作面开采煤层为二叠系山西组2＃煤，该煤层以半亮煤为主，暗煤次之，层状结构，属中强度硬度煤层，断口不平整，性脆，条痕黑色。
(交通运输)下山运输巷作业规程(精品)
（交通运输）下山运输巷作业规程（精品）闵家湾煤矿掘进工作面作业规程编号：掘22031号工作面名称：2203下山运输巷编制：审核：批准日期：年月日执行日期：年月日2203下山运输巷掘进作业规程会审单位及人员签字矿长：年月日技术负责人：年月日安全副矿长：年月日生产副矿长：年月日机电副矿长：年月日安全科：年月日生产技术科：年月日通风科：年月日机电科：年月日调度室：年月日施工队：年月日审核：年月日编制：年月日2203下山运输巷掘进作业规程会审意见一、存在主要问题二、处理意见第一章概况..................................................................... - 1 -第二章地面位置及地质情况 ........................................... - 1 -第一节地面相对位置及邻近采区开采情况.......... - 1 -第二节煤（岩）层赋存特征................................... - 1 -第三节地质构造........................................................ - 3 -第四节水文地质........................................................ - 3 -第三章施工方法及施工工艺 ........................................... - 4 -第一节施工方法........................................................ - 4 -第二节施工工艺........................................................ - 4 -第三节施工设备及施工工艺................................... - 5 -第四节巷道支护........................................................ - 6 -第四章施工组织及主要技术经济指标........................... - 9 -第一节作业方式与循环方式................................... - 9 -第二节劳动组织.................................................... - 10 -第三节主要技术经济指标.................................... - 10 -第五章安全质量标准化管理.......................................... - 11 -第六章主要生产系统..................................................... - 14 -第一节运输系统..................................................... - 14 -第二节通风、监测、防尘系统............................ - 15 -第三节供电、供风、供水、排水、通讯系统... - 19 -第七章安全技术管理措施 ............................................ - 20 -第一节一般规定..................................................... - 20 -第二节安全技术管理措施.................................... - 21 -第三节灾害防治措施............................................. - 30 -第四节安全组织保障措施.................................... - 31 -第一章概况2203下山运输巷用于2204下山采面行人、运输、通风。
二盘区3-1煤运输大巷施工作业规程
目录第一章概况 (3)第一节概述 (3)第二节编写依据 (3)第二章地质水文条件 (3)第一节地质概况 (3)第二节水文地质 (3)第三章巷道布置及支护说明 (3)第一节巷道布置 (3)第二节矿压观测。
...。
..。
...。
..。
.。
...。
..。
.。
.。
....。
...。
..。
..。
..。
.....。
.。
.....。
.。
.。
...。
..。
.。
.。
4第二节支护设计 (5)第四章施工工艺 (8)第一节施工方法 (8)第二节施工工艺 (9)第三节装、运岩（煤）方式 (11)第四节管线敷设 (12)第五节设备及工具配备 (12)第五章生产主助系统 (13)第一节通风 (13)第二节安全监控系统 (16)第三节瓦斯防治 (17)第四节综合防尘系统 (17)第五节防火系统 (18)第六节压风系统 (19)第七节供水、排水系统 (19)第八节供电系统 (20)第九节运输系统 (20)第十节照明、通信和信号系统 (20)第十一节人员定位、压风及供水自救系统 (20)第六章劳动组织及主要技术经济指标 (21)第一节劳动组织 (21)第二节主要技术经济指标 (21)第七章施工安全技术措施 (22)第一节一通三防 (22)第二节防火 (23)第三节预防瓦斯爆炸 (24)第四节顶板管理 (25)第五节防治水 (25)第六节机电管理 (25)第七节掘进机使用与维护安全措施 (26)第八节胶带输送机运输安全措施 (31)第八章灾害应急处理及避灾路线 (33)第一节灾害应急处理措施 (33)第二节避灾 (34)第九章危险源辩识 (34)第十章附图 (35)第一章概况第一节概述一、巷道名称掘进巷道为231运输大巷.二、掘进目的及巷道用途掘进目的是担负二盘区3—1煤运输任务。
三、巷道设计长度巷道设计长度：回风大巷平距为370。
1m。
四、预计开工时间经矿方研究决定，本掘进工作面预计2013年7月6日开工。
第二节编写依据一、《231运输大巷平、断面支护图》二、《231运输大巷掘进地质说明书》三、《矿山井巷工程质量验收规范》（GB50213-2010）四、《煤矿井巷工程施工规范》（GB50511-2010）五、《煤矿防治水管理规定》（2009版）六、《煤矿建设安全规范》（2011版）七、《锚杆喷射混凝土支护技术规范》（GB50086—2001）八、《煤矿安全规程》（2012版）及《煤矿操作规程》第二章地质水文条件第一节地质概况231运输大巷位于二盘区3-1煤中部，该巷道巷道上部为2—2煤房柱式采空区，由231回风联络巷内开口施工，231运输大巷右侧231回风大巷相邻.根据补4钻孔显示巷道顶、底板为砂质泥岩,岩石性质灰色-深灰色，砂泥质结构，巨厚层状，近水平纹理，平坦状断口，含丰富植物茎部化石，岩芯完整，半坚硬。
+210回风作业规程
四川汪洋能源股份有限公司+210总回风巷作业规程一、工程概况：1、巷道用途：+210水平总回风巷将担任整+210水平的回风。
2、巷道位置及相邻巷道关系，+210水平回风大巷沿煤层走向方向布置，水平标高+210m。
①、相邻巷道关系：②、巷道断面施工图：（附图）③、工程特征：二、地质及水文条件：1、该巷无大的断层，系半煤岩巷，将煤控制在巷道的中上部，煤层为复合煤层，煤厚0.5m-0.8m之间，平均厚0.6m。
2、围岩特征：①、伪顶为灰黑色高炭质页岩，厚0.2m-0.4m；②、直接顶为4-6m的砂质页岩；③、老顶为浅黄色砂岩；④、直接底为高炭质页岩，厚0.3-0.4m；⑤、底板为砂质页岩、泥质页岩。
3、煤层柱状图：三、施工方法：1、采用一次成巷：2、采用钻眼爆破法施工：①选出用1.5KW煤电钻湿式打眼；②选用1-5段毫秒延期雷管；③煤矿铵锑炸药、KB-100型起爆器，分次打眼，分次起爆（一次装药，必须一次全部爆破）；④人工装煤（矸），煤、矸分装、分运。
1、装煤与调车：采用人工装煤（岩），分装分运，人工推至车场，架线式机车运输。
四、施工组织：1组织形式及作业制：实行“三八”作业制，手上交接班；严格执行“上不清，下不接”制度。
2、劳动力配备：实行综合作业，人员由车间自主调节安排，但每最低出勤人数不低6人。
3、施工组织措施：①严格按“三八”制组织生产；②每班车间必须派专人现场负责安全及生产；③技术科负责该巷的技术指导、工程质量监督工作；④安监部、通风科负责该巷的安全管理及“一通三防”工作；调度室负责生产组织、安排、协调工作。
各职能部门应相互配合协调工作，确保该巷安全顺利的施工；⑤每班做到手上交接班，严格执行“上为清，下不接”的原则。
五、施工技术规定；1、炮眼数目的确定：q.s.m.n 7.49×2.13×0.164×0.85根据公式：N= = =30 个a.p 0.5×0.15式中： N：炮眼数目（个） q:单位炸药消耗量（kg/m3）m:药卷长度（米） h;L0/L，L0：一茬炮进尺（米）L：炮眼深度（米） n:炮眼装药系数，一般取0.5S:巷道掘进断面积 m2 p:每个药卷重量 kg2、循环炸药消耗量：根据公式：Q= q.s.L.h=2.13×8.05×1.5×0.85=21.86kg式中：q:单位炸药消耗量kg/m3 s:掘进面积 m2L:炮眼深度 m h:炮眼利用率取85%3、炮眼布置图：3、爆破说明书：见表4、爆破预期效果：见表5、循环作业图表：见表爆破说明书爆破预期效果表6、支护说明书：①、临时支护：采用无腿箱支护，最大控顶距不得超5m，采用吊环与园木组合临时支护，吊环采用Ф30mm的圆钢制作，吊环长不小于0.7m，吊环直径不大于200mm，吊环外露不大于100mm,排距在1.0-1.3m之间，当碛头顶板破碎时，吊环箱排距不大于1.0m,同组吊环箱采用Ф120mm以上园木作横梁，横梁必须穿过吊环100mm以上，吊环眼打成水平，眼深不低于600mm,,几组吊环架设的木料必须相互铰接，布置成网状，保证接顶严实，吊环箱离永久支护不得大于3m，另外，掘进碛头不得少于3-4根Ф150mm以上长的木支柱备为加强支护用。
L3315风、机巷绞车运输的安全技术措施
L3315风､机巷绞车运输的安全技术措施.1､运输设备:采煤机截割部､转载机减速器和电机､皮带输送机传动部及机头大架｡2､运输方法:<1>､+1186m轨道石门用电机车运输｡<2>､风巷运输使用JD-25绞车与5T电机车接力运输｡矿车连接必须使用检验合格的三连环插销连接,并使用保险绳｡<3>､电机车将截割部车推至风巷绕道变坡点处时,由第一部小绞车分别将截割部车､电机车下放至坡底平巷段处,然后由第二部小绞车分别将截割部车､电机车提升至第二部小绞车停车场处,停车场必须平整｡支架车提升至第二部小绞车处时,必须阻好阻车器,将支架车用第三部小绞车钩头挂好｡小绞车提升和下放设备时,严禁将截割部车和电机车同时提升或下放｡3､L3315风巷使用JD-25型绞车配合Ф18.5mm的钢丝绳｡L3315风巷“一坡三挡”装置必须完善､可靠｡4､JD-25小绞车开车信号为:一停､二提､三放｡5､小绞车司机及信号把钩工必须经过专业培训,考试合格,持证上岗操作｡6､绞车的声光信号必须齐全,灵敏可靠,“一坡三挡”齐全｡小绞车必须做到挂牌使用,牌板上注明小绞车型号,用途,使用地点,绳径､坡度､坡长等｡7､小绞车钢丝绳钩头必须加装护绳桃行环及保险绳,钩头插接长度不得小于钢丝绳直径的30倍,保险绳的固定方式:套在钢丝绳插接段｡8､小绞车必须按设计规定安装,各种安装设施要齐全,且经过调度室､动力科､安监处验收,合格后由动力科下发小绞车准运证后方可使用｡9､每次使用小绞车时,绞车司机必须全面检查钢丝绳､钩头､保险绳､闸把固定装置､绞车硐室支护､“一坡三挡”,信号把钩工检查信号是否灵敏可靠,不完好小绞车严禁使用,并认真填写检查记录｡10､每次提升时,信号把钩工必须认真检查车辆的连接是否合格,保险绳是否按规定使用,不合格不准发信号开车,信号不清不得开车｡11､摘钩头时,首先必须将车停稳,关闭安全门,用阻车器将矿车､电机车阻死,然后方可摘钩头｡搬动阻车器及开关安全门处必须有安全的躲避硐室｡12､绞车接力换钩时,必须先将车停稳,然后用阻车器将矿车､电机车阻住后,再进行摘挂钩｡换钩时,必须由当班运输班长现场亲自指挥｡13､所有绞车司机必须持证上岗,听清信号后,方可开车,开车时人员站在绞车的侧面进行操作,严禁站在绞车前或绞车底座上开车｡14､下放设备前,必须对捆绑情况详细检查,如有不合格者,不得发信号下放｡15､绞车牵引过程中,绞车硐室口附近5米和硐室内禁止闲杂人员逗留｡16､其它严格执行《煤矿工人技术操作规程》中“小绞车司机第1~13､16条规定｡17､信号把钩工严格执行《煤矿工人技术操作规程》中“斜井信号工”“斜井把钩工”有关规定｡18､其它严格执行灵新矿发(2003)054号､55号､70号文件中的有关规定｡二､电机车运输安全技术措施:1､5T电机车使用区域为:风巷:+1186M轨道石门→ L3315风巷绕道→ L3315风巷｡2､L3315风巷轨道必须由动力科牵头,经矿有关科室组织验收,合格后方能投入使用电机车,否则不得使用｡3､电机车使用巷道的条件:运输巷道两侧(包括管､线､电缆)与运输设备最突出部分之间的距离:从巷道道渣面起1.6m的高度内,综采机械化运输巷道必须留有1m以上的人行道,管道吊挂高度不得低于1.8m,综采机械化运输巷道不得小于0.5m｡4､司机必须经过专业培训,持证上岗操作｡电机车司机由综采一队统一管理使用｡上岗前学习本措施并签字,方可上岗｡5､安全措施:<1>､综采一队当班必须安排专人对轨道的铺设进行完好检查,发现问题和安全隐患及时处理,否则停止运输｡<2>､由把钩工挂钩头系保险绳,同时将小绞车钩头挂在平板车下井方向的第一个环上,由信号工检查合格后方可下放｡<3>､下放时先由小绞车司机将钢丝绳拉紧,然后由信号工发出信号,有斜绳时严禁发出开车信号｡<4>､电机车在运行过程中,跟车工必须距车辆5m后密切注视运行情况及钢丝绳运行情况,其他人严禁在该绞车运行段逗留或行走,发现异常情况立即停车处理｡<5>､电机车必须有良好的刹车和照明,砂量和砂质都必须符合要求,挂好红尾灯｡<6>､不合格的插销和连环不得使用,不合格的矿车严禁使用,"一坡三挡"经检查合格后,方可使用｡<7>､每次运输前,必须对绞车､钢丝绳及轨道由专人进行全面检查,有问题先处理后运输,并设专题记录｡<8>､每趟运输时,电机车司机必须对电机车完好状况进行全面检查｡各种保护和设施必须齐全完好｡由综采一队派专人对专制钢性连接器的完好状况进行全面检查｡不合格,严禁使用｡<9>､电机车运行的轨道上严禁其它车辆运行｡严禁作业人员蹬车､扒车､放飞车和坐电机车｡<10>､巷道运输时,车辆行使驶过后及时将安全门､阻车器复位｡安全门､阻车器必须处于常闭状态｡<11>､电机车配合绞车运输时严格执行以下措施:〔1〕､电机车司机要熟悉轨道状况,合理选择速度;〔2〕､电机车上坡时由绞车牵引,电机车不得带闸｡〔3〕､电机车司机同绞车司机必须密切配合,保证安全｡<12>､电机车司机必须严格执行《灵新煤矿安全管理制度汇编》中"4.3.17电机车使用管理考核办法"及《煤矿安全规程》中第348､第349､第351规定｡以及灵新矿发(2003)018号《关于电机车运行参数有关管理的规定》中的有关规定｡<13>､其它严格执行《L3315综采工作面作业规程》有关规定。
最新10#运输大巷作业规程标准版)
第一章编制概况第一节概述一、巷道名称本《作业规程》适用于10#运输大巷掘进工作面作业。
二、目的及用途掘进的目的：形成10#煤运输系统。
掘进的用途：用于10#煤层的主运输。
三、巷道设计长度及服务年限1、设计工程量及掘进层位设计工程量912m（平距），煤层倾角3°—5°；工作面沿煤层底板掘进。
2、服务年限：39.5年四、预计开工竣工时间本巷道预计开工时间2012年12月上旬，预计2014年5月上旬竣工。
附图1：10#运输大巷平面布置图第二节编制依据1、依照新版《煤矿安全规程》、《操作规程》、《矿山井巷工程施工及验收规范》、《煤矿安全质量标准化标准及考核评级办法》、《山西中阳张子山煤业有限公司120万吨初步设计》、《山西中阳张子山煤业有限公司地质报告书》、《山西中阳张子山煤业有限公司瓦斯涌出预测报告》《10#运输大巷地质说明书》（2012年11月1号批准）等进行编制。
二、矿压资料第二章地面相对位置及地质情况第一节工作面相对位置一、相对位置井上位置：地面相对位置位于矿区东侧山体，地表为农田、村庄。
井下位置：待掘巷道位于井田南部，北接10#措施巷，南接10#集中回风巷，东为已贯通的10#回风大巷，西为正在开拓的10#轨道大巷，巷道底板标高+833m— +905m。
二、井上下对照关系表-1 井上、下对照关系情况表附图2：10#运输大巷井上、下对照图附图3：10#运输大巷煤层底板等高线预测图第二节煤(岩)层赋存特征一、煤（岩）层产状、厚度、结构、坚固性系数、层间距10#运输大巷大巷，位于10#煤层，根据实际揭露，10号煤为瘦煤颜色为黑色、黑灰色、条痕为褐黑色，玻璃光泽，内生裂隙不发育，断口呈参差状、不规则状，硬度中等，一般为2—3，上距6号煤层37m，煤层厚5.59～6.73m，平均6.38m。
结构复杂，含夹矸2～5层，夹矸厚度为0.05～0.67m。
煤层顶板为细粒砂岩或砂质泥岩，局部为泥岩，裂隙不发育，岩心完整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有大的影响。
第三章 巷道布置及支护说明
第一节 巷道布置
1、巷道布置 巷道布置见附图 2、层位、水平标高 该掘进巷道沿一3煤层向东掘进，巷道标高为-60m。 3、断面规格和工程量、开口位置、方位角 巷道设计断面为工字钢梯形棚，上宽2m，下宽3.2m，净高2.1m， 水沟采用毛水沟。 巷道设计长度为400m，平巷掘进，首先在西区二级-60水平皮带井 以东 20m 处开口，以 180° 方位掘进 80m ，见一 3 煤后沿一 3煤层向东掘 进，总工程量为400m。 4、坡度、中腰线 巷道求平不求直，坡度为0°20′，腰线标定在距轨面上1.6m处的两 帮。 附：巷道断面图
序号 设备名称 1 空气压 缩机 型号 L-42/7-A（L-42/8A） 数量 管径 风压 安装位置 敷设方式 备注 2 40 地面空 钢管连接 压机房
附：压风系统示意图
第三节 综合防尘
1、 防尘供水水源：地面水池； 2、 防尘供水管管径：φ50mm； 3、采用湿式凿眼，爆破前后应冲洗巷道顶帮，装岩洒水。 4、巷道内安设防尘净化水幕，距工作面60m外按设防爆水袋。 附：供水管路系统示意图
一、施工方式 1、凿岩方法：人工打眼、放炮破岩、人工装矸 2、支护：临时支护、架棚、永久支护 3、装矸：人工装矸 4、运输方式：矿车运输 5、施工工艺流程：交接班→敲帮问顶→临时支护→出矸→永久支 护→打眼→爆破 6、钻具：YT-28或YT-24气腿式凿眼机，B22、B25小钎杆，38mm 钻头凿炮孔。 二、施工质量要求 1、每掘进50m利用经伟仪校正一次腰线，严格按照坡度线施工， 控制巷道的方向。 2、两帮基础均必须深入底板以下≮100mm； 3、严格按质量标准化施工。
序号 名称 1 2 3 4 5 轨道 风筒 风管 水管 缆线 规格 型号 24kg／m 600mm φ76.2mm φ76.2mm 单位 数量 根 节 吊挂 方式 与工作 轨枕 轨面高 轨道接 面间距 间距 低 差 头间隙 ≯40m 钢绞线吊挂 ≮10m ≮60m ≮60m 钢绞线吊挂 ≮40m 1m ≯5mm ≯5mm
第三节 地质构造
地质构造及其对巷道施工的影响：该段位于颍阳——卢店向斜南翼 中段，属于伏牛山系，地层走向呈东西向 265° ，倾向 355°，倾角27°， 构造为——单斜构造，地质构造属于比较简单型，L3灰岩致密坚硬，硬 度f=8～12，稳定性好。 根据现有地质资料分析，该掘进过程中无较大的断层构造，对巷道 施工影响不大，掘进过程中地测人员要及时查明岩层的产状要素，收集地 质资料。掘进到边界时会遇到一个逆断层，走向为60°左右，落差8m左 右，在施工中要及时做到地质预报，距该断层20m时停止掘进，保留20m 断层保护煤柱。
第三节 爆破作业
1、爆破条件 （1）巷道断面见附表 （2）该巷道设计沿一3煤层掘进，顶板为L3灰岩。 （3）该掘进通风采用局扇供风，局扇选用DSF5.6B的风机，风筒 直径选用600mm的风筒。 （4）爆炸器材的选用及爆破参数的确定 ①使用矿用岩石炸药和毫秒延期电雷管。 ②封孔材料：黄泥。 ③采用直眼掏槽，掏槽眼加深200mm。 ④炮眼深度为1.5m，爆破深度为1.2m，炮眼利用率为88.2%。 ⑤周边眼的眼口直接打在设计的轮廓线上（适应在L7灰岩中，其它 岩石中另作调整），眼底落在轮廓线以外不大于150mm外，底眼距底板 200mm，底眼俯角为-7° （5）炮眼布置图见附图。 （6）爆破参数见附表。 （7）爆破要求 ①按照爆破图表的要求打眼，装药爆破。 ②打眼要严格按操作规程施工，打眼要求平、直、齐 、准。 ③严禁不同厂家生产的不同品种的电雷管混合使用。 ④巷道断面中应先打一个空眼，增大爆破自由面，提高爆破效果， 防止碴向外出时挤死，保证掏槽效果。 ⑤爆破采用光面爆破。 ⑥放炮后巷道基本成型。 （8）光面爆破的质量要求 ①超挖不大于150mm，不许欠挖。 ②半眼率达到50%以上。 ③围岩不能有明显的炮震裂隙。
第四节 水文地质
1、该掘进巷道地表无水体，地形坡度明显利于降雨排泄，L3灰 岩埋深均在600m以下，地表水不会影响巷道施工。 2、该巷道沿一3煤层掘进。L3灰岩岩溶裂隙不发育，该灰岩含水层 裂隙及导富水性较弱，补给循环条件较差。L3灰岩岩层下段寒武系灰岩 含水层局部岩溶隙发育，富水性不均一，属岩溶裂隙承压水。 该含水 层埋深在100~250以下，含水层顶至二1 煤底板间距为72.6，是底板间 接含水层。 3、根据地质部门提供的地质资料，一3井矿床水文地质类型为三类 一至二型，即顶板灰岩岩溶裂隙水为主的水文地质条件简单——中等的 矿床类型。 工作面正常涌水量为8m3/h，最大涌水量不超过12 m3/h，对掘进没
第六章 劳动组织与主要技术经济指标
第一节 劳动组织
1、正规循环作业组织 采用“三八”工作制，根据顶板情况应及时支护，掘进与永久支护平 行作业。 2、附正规循环作业图 3、劳动配备见附表
第二节 主要技术经济指标
主要技术经济指标见附表
第七章 安全技术措施
第一节 一通三防
一、通风管理 1、风机安置在西区提矸井-60水平绕巷口处，风机距地面高度不得 小于0.3m。 2、通风机与掘进工作面电源必须实现风电闭锁，不经有关部门同 意不得停风，停风不准放炮，停风时人员要撤出工作面。恢复通风后必 须由瓦斯检查员检查瓦斯含量，得到瓦检员同意后方可进入工作面工 作。 3、局部通风机必须由指定人员负责管理，保证正常运转。任何人 不准损坏通风设施，不准乱停、开风机。开风机工必须经过专门培训，
磴槽煤矿 掘进工作面作业规程
巷道名称：21031运输巷 编 制 人：刘顺标 施工负责人：刘夫顺 总工程师：李奎银 主管矿长：刘军法 批准日期： 执行日期： 年 年 月 月 日 日
第一章 概况
一、巷道名称、位置、煤（岩）层、相邻关系、用途 巷道名称和用途：21031运输巷，主要用于通风、行人和运输。 该巷道设计为沿一 3 煤层掘进，距离二 1 煤层约49m。 位置：井上位置，在桑楼村以北，奶头山下，地面标高在+600m～ +700m； 井下位置，井下东部为F6断层保护煤柱，西部为二级井筒保护煤柱 采区边界，北部为未开采煤田，巷道标高-60m。 二、设计长度、坡度工程量、开工时间 设计长度：该巷为半煤岩巷掘进，总工程量为400m 坡度：该巷道坡度为向西采用0°20′坡度施工 开工时间： 年 月 日
第五节 供电
本掘进工作面由西区六平巷变电所供电 附：供电系统示意图
第六节 排水
1、采用水泵排水，排水设备型号为D46-30×3。 2、在巷道上帮挖排水沟，随掘随挖，掘进工作面的水沿排水沟流 入-60水平临时水仓，再用排水泵浆水排到十平巷泵房。
第七节 运输
掘进工作面矸石装入矿车→-60水平运输巷矸仓→西区提矸井矸仓 →十平巷提矸井矸仓→地面。 附：运输路线系统示意图
第四节 装载与运输
1、该掘进大巷采用人工装岩，矿车运输。 2、洒水降尘后，人工装矸石矿车，运到二级提矸井-60水平流煤 屯。
第五节 管线及轨道敷设
1、风管、水管多布置在巷道上帮，动力电缆布置在非人行道侧， 信号线、电话线不与动力电缆同侧，若同侧时与动力电缆间距 ≮300mm。 2、风管、水管必须进行吊挂，电缆、信号线、电话线则采用拉钢 绞线，将线缆分别挂在钢绞线上。 3、管线及轨道敷设方式表（5） 管线及轨道敷设方式表
第五章 生产系统
第一节 通风
一、掘进工作面风量计算
1、按瓦斯涌出量计算 Q掘=100×q瓦掘×k掘通=100×0.6×1.7=102m3/min 式中q瓦掘——掘进工作面瓦斯涌出量，0.6m3/min k掘通——掘进工作面瓦斯涌出不均匀的备用风量系数一般取1.5～ 2.0。 2、按炸药量计算 Q掘=25A=25×5=125 m3/min 式中：A ——掘进工作面一次爆破的最大炸药量5kg 3、按人数最多计算 Q=4×N=4×30=120 m3/min 式中：N——掘进头同时工作的最多人数为30人 4、局扇实际吸入风量Q吸 根据我矿现场测得掘进百米漏风率为5～6%，取漏风率为6%。 P漏=（Q吸－Q掘）/（Q吸×L）×100×100% 6%=（Q吸－102）/（Q吸×500）×100×100% Q吸=145 m3/min 5、局扇安装处所需全负压风量为 Q全=Q吸+9S=145+9×7=208 m3/min 6、按风速进行验算 按最低风速验算 Q掘=208m3/min≥15S掘=15×7=105 m3/min 按最高风速验算 Q掘=208m3/min≤240S掘=240×7=1680 m3/min 经过以上计算：局扇安装处配全负压风量208m3/min，工作面有效 风量为125 m3/min，符合通风要求。JBF-52局扇(11kw)能满足要求。
第四章 施工工艺
第一节 施工方法
1、巷道施工方法 先挖出巷道顶部煤层，采用人工气腿式凿岩机打眼，装药放炮，爆 破成型，洒水后人工装岩，矿车运输，永久支护。 2、特殊条件下的施工方法 掘进中若遇到断层、导水裂隙带及其它构造时，应用4m的长钻杆 或150钻机探明地质情况，再由总工决定掘进方案。
第二节 凿岩方式
第四节 安全监控
1、每班必须在工作面悬挂便携式瓦斯检测报警仪。 2、在掘进工作面安设瓦斯传感器，距工作面10处安装一个探
头，距工作面混合风流10～15m处安装一个探头。当瓦斯浓度达到 1%时能自动报警，瓦斯浓度达到1.5%时切断该掘进所有非本安型 电气设备的电源；当瓦斯浓度小于1%时方可人工复电。 3、附监测监控布置示意图。
该掘进附近均为未开采煤田，度、结构、坚固性系数（f） 该掘进布置为沿一 3 煤层掘进，一 3 煤厚度为 0.8m 左右。一 3 煤层 走向为 255° ～ 265° ，倾向 345° ～ 355° ，倾角为 20°～35°，平均倾角 27°，L2灰岩属中等稳定岩层，坚固性系数f=8～12。 二、巷道预计揭露的各煤层间距、顶底板岩性及特征分析 巷道掘进中会揭露一3煤层和一2煤层，一3煤层顶板为L3灰岩，呈 中厚层状，具不规则方解石脉，致密紧硬。一3煤底板为L2灰岩，厚 1.5m～2.2m，一2煤厚度为0.3米左右，一2煤底板为L1灰岩，一2煤至 一1煤4m左右。 附：综合柱状图（1）
