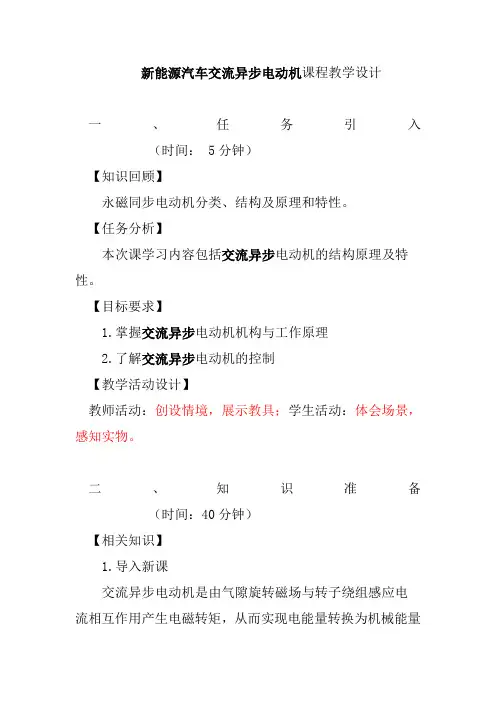

新能源汽车交流异步电动机课程教学设计一、任务引入(时间: 5分钟)【知识回顾】永磁同步电动机分类、结构及原理和特性。

【任务分析】本次课学习内容包括交流异步电动机的结构原理及特性。

【目标要求】1.掌握交流异步电动机机构与工作原理2.了解交流异步电动机的控制【教学活动设计】教师活动:创设情境,展示教具;学生活动:体会场景,感知实物。

二、知识准备(时间:40分钟)【相关知识】1.导入新课交流异步电动机是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩,从而实现电能量转换为机械能量的一种电动机。

交流异步电动机具有机构简单、造价便宜、坚固以及维护容易等优点。

下面我们一起进入交流异步电动机的学习。

2.讲授新知识一、异步电动机的结构与特点1.异步电动机的结构异步电动机主要由静止的定子和旋转的转子两大部分组成,定子和转子之间存在气隙,此外,还有端盖、轴承、机座和风扇等部件。

(1)定子异步电动机的定子由定子铁心、定子绕组和机座构成。

①定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成,在铁心的内圆冲有均匀分布的槽,用以嵌放定子绕组。

定子铁心槽型有以下几种:半闭口型槽:电动机的效率和功率因数较高,但绕组嵌线和绝缘都较困难。

一般用于小型低压电机中。

半开口型槽:可嵌放成型绕组,一般用于大型、中型低压电机。

所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。

开口型槽:用以嵌放成型绕组,绝缘方法方便,主要用在高压电机中。

②定子绕组A.作用:是电动机的电路部分,通入三相交流电,产生旋转磁场。

B.构造:由三个在空间互隔120°电角度、对称排列的结构完全相同绕组连接而成,这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。

C.定子绕组的主要绝缘项目有以下三种:(保证绕组的各导电部分与铁心间的可靠绝缘以及绕组本身间的可靠绝缘)。

对地绝缘:定子绕组整体与定子铁心间的绝缘。

相间绝缘:各相定子绕组间的绝缘。
