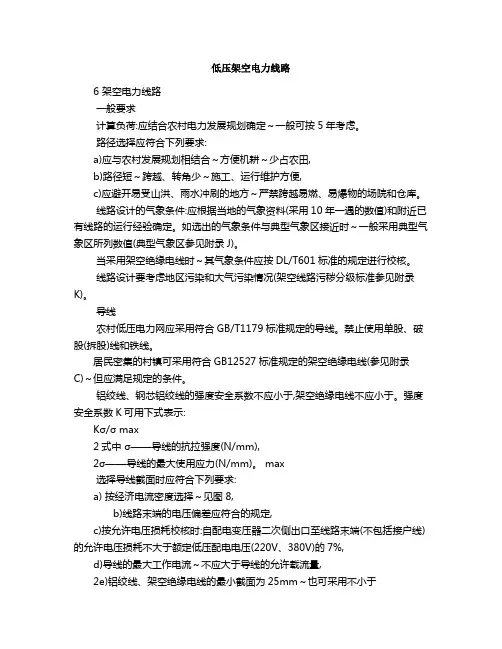

低压架空电力线路6 架空电力线路一般要求计算负荷:应结合农村电力发展规划确定～一般可按5年考虑。
路径选择应符合下列要求:a)应与农村发展规划相结合～方便机耕～少占农田,b)路径短～跨越、转角少～施工、运行维护方便,c)应避开易受山洪、雨水冲刷的地方～严禁跨越易燃、易爆物的场院和仓库。
线路设计的气象条件:应根据当地的气象资料(采用10年一遇的数值)和附近已有线路的运行经验确定。
如选出的气象条件与典型气象区接近时～一般采用典型气象区所列数值(典型气象区参见附录J)。
当采用架空绝缘电线时～其气象条件应按DL/T601标准的规定进行校核。
线路设计要考虑地区污染和大气污染情况(架空线路污秽分级标准参见附录K)。
导线农村低压电力网应采用符合GB/T1179标准规定的导线。
禁止使用单股、破股(拆股)线和铁线。
居民密集的村镇可采用符合GB12527标准规定的架空绝缘电线(参见附录C)～但应满足规定的条件。
铝绞线、钢芯铝绞线的强度安全系数不应小于,架空绝缘电线不应小于。
强度安全系数K可用下式表示:Kσ/σ max2式中σ——导线的抗拉强度(N/mm),2σ——导线的最大使用应力(N/mm)。
max选择导线截面时应符合下列要求:a) 按经济电流密度选择～见图8,b)线路末端的电压偏差应符合的规定,c)按允许电压损耗校核时:自配电变压器二次侧出口至线路末端(不包括接户线)的允许电压损耗不大于额定低压配电电压(220V、380V)的7%,d)导线的最大工作电流～不应大于导线的允许载流量,2e)铝绞线、架空绝缘电线的最小截面为25mm～也可采用不小于216mm的钢芯铝绞线,f)TT系统的中性线和TN—C系统的保护中性线～其截面应按允许载流量和保护装臵的要求选定～但不应小于中表3的规定。
单相供电的中性线截面应与相线相同。
施放导线时～应采取防止导线损伤的措施～并应进行外观检查:铝绞线、钢芯铝绞线表面不得有腐蚀的斑点、松股、断股及硬伤的现象。

低压架空电力线路(精编文档).doc
【最新整理，下载后即可编辑】6 架空电力线路6.1 一般要求6.1.1 计算负荷：应结合农村电力发展规划确定，一般可按5年考虑。
6.1.2 路径选择应符合下列要求：a)应与农村发展规划相结合，方便机耕，少占农田；b)路径短，跨越、转角少，施工、运行维护方便；c)应避开易受山洪、雨水冲刷的地方，严禁跨越易燃、易爆物的场院和仓库。
6.1.3 线路设计的气象条件：应根据当地的气象资料(采用10年一遇的数值)和附近已有线路的运行经验确定。
如选出的气象条件与典型气象区接近时，一般采用典型气象区所列数值(典型气象区参见附录J)。
6.1.4 当采用架空绝缘电线时，其气象条件应按DL/T601标准的规定进行校核。
6.1.5 线路设计要考虑地区污染和大气污染情况(架空线路污秽分级标准参见附录K)。
6.2 导线6.2.1 农村低压电力网应采用符合GB/T1179标准规定的导线。
禁止使用单股、破股(拆股)线和铁线。
居民密集的村镇可采用符合GB12527标准规定的架空绝缘电线(参见附录C)，但应满足6.1.4规定的条件。
6.2.2 铝绞线、钢芯铝绞线的强度安全系数不应小于2.5；架空绝缘电线不应小于3.0。
强度安全系数K可用下式表示：K≥σ/σmax式中σ——导线的抗拉强度(N/mm2)；——导线的最大使用应力(N/mm2)。
σmax6.2.3 选择导线截面时应符合下列要求：a) 按经济电流密度选择，见图8；b)线路末端的电压偏差应符合3.3.2的规定；c)按允许电压损耗校核时：自配电变压器二次侧出口至线路末端(不包括接户线)的允许电压损耗不大于额定低压配电电压(220V、380V)的7%；d)导线的最大工作电流，不应大于导线的允许载流量；e)铝绞线、架空绝缘电线的最小截面为25mm2，也可采用不小于16mm2的钢芯铝绞线；f)TT系统的中性线和TN—C系统的保护中性线，其截面应按允许载流量和保护装置的要求选定，但不应小于3.4.5中表3的规定。
