影响湿法烟气脱硫效率的因素及运行控制措施

影响湿法烟气脱硫效率的因素及运行控制措施三、影响石灰石一石膏烟气湿法脱硫效率的主要因素分析脱硫效率是指，脱硫系统脱除的二氧化硫含量与原烟气中二氧化硫含量的比值。

影响脱硫效率的主要因素有：1、通过脱硫系统的烟气量及原烟气中S02的含量。

在脱硫系统设备运行方式一定，运行工况稳定，无其它影响因素时，当处理烟气量及原烟气中S02的含量升高时, 脱硫效率将下降。

因为人口S02的增加，能很快的消耗循环浆液中可提供的碱量，造成浆液液滴吸收S02的能力减弱。

2、通过脱硫系统烟气的性质。

1）烟气中所含的灰尘。

因灰尘中带入的A13+与烟气气体中带入的F-形成的络化物到达一定浓度时，会吸附在CaC03 固体颗粒的表面，“封闭”了CaC03的活性，严重减缓了CaC03 的溶解速度，造成脱硫效率的降低。

2）烟气中的HC1。

当烟气通过脱硫吸收塔时，烟气中的HC1几乎全部溶于吸收浆液中，因C1-比S042-的活性高（盐酸比硫酸酸性更强），更易与CaC03发生反应，生成溶于水的CaC12,从而使浆液中Ca2+的浓度增大，由于同离子效应，其将抑制CaC03的溶解速度，会造成脱硫效率的降低。

同时，由于离子强度和溶液黏度的增大，浆液中离子的扩散速度变慢，致使浆液液滴中有较高的S032-,从而降低了S02向循环浆液中的传质速度，也会造成脱硫效率的降低。

3、循环浆液的pH值。

脱硫系统中，循环浆液的pH值是运行人员控制的主要参数之一，浆液的P H值对脱硫效率的影响最明显。

提高浆液的pH 值就是增加循环浆液中未溶解的石灰石的总量，当循环浆液液滴在吸收塔内下落过程中吸收S02碱度降低后, 液滴中有较多的吸收剂可供溶解，保证循环浆液能够随时具有吸收S02的能力。

同时，提高浆液的pH值就意味着增加了可溶性碱物质的浓度，提高了浆液中和吸收S02的后产生的H+的作用。

因此，提高pH值就可直接提高脱硫系统的脱硫效率。

但是，浆液的pH值也不是越高越好，虽然脱硫效率随pH 值的升高而升高，但当pH值到达一定数值后，再提高pH 值对脱硫效率的影响并不大，因为过高的pH值会使浆液中石灰石的溶解速率急剧下降，同时过高的pH值会造成石灰石量的浪费，并且使石膏含CaC03的量增大，严重降低了石膏的品质。

石灰石活性

石灰石／石膏湿法烟气脱硫系统石灰石活性研究脱硫系统一般要求CaCO3不低于90%，石灰石中往往含有少量的MgCO3，它通常以溶解形式或白云石形式存在。

在吸收塔中，白云石往往不溶解，而是随副产物离开系统。

因此含高浓度白云石的石灰石活性较低。

石灰石活性影响系统的脱硫性能及石膏的品质。

溶解石灰石为脱硫化学反应提供吸收SO2所需Ca2+及碱度，故要求活性越高越好。

1石灰石活性的研究概况石灰石／石膏湿法脱硫过程可以划分为5个阶段：(1)溶质SO2由气相主体扩散到气液两相界面气相的一侧；(2)SO2在相界面上的溶解，并转入液相；(3)SO2电离，同时剩余的SO2由液相界面扩散到液相主体；(4)石灰石的溶解、电离与扩散；(5)反应产物向液相主体的扩散及反应产物沉淀的生成。

5个阶段是同时进行的。

步骤2、3、5是快速离子反应，由化学动力学可知总化学反应速率由步骤1和4即气相中SO2的扩散(气相阻力，如式1～4所示)和石灰石固体的液相溶解(液相阻力，如式5～6所示)决定的。

降低液相阻力可以提高化学反应速率，进而提高整体系统性能，对于石灰石活性的研究都是从降低石灰石溶解的液相阻力入手的。

1.1国外石灰石活性研究情况1.1.1石灰石物理性质对活性的影响石灰石中主要有效成分是CaCO3，因此石灰石中CaCO3的含量对活性有重要影响。

石灰石中CaCO3含量越高，其活性越大。

由于白云石(MgCO3·CaCO3)比方解石（CaCO3)的溶解速率低3～l0倍，当石灰石纯度较低(CaCO3含量<85％wt)或者要求对石灰石要有较高的利用率时，白云石等杂质会大大降低石灰石的溶解。

MgCO3含量过高时，还容易产生大量可溶的MgSO3，减小SO2气相扩散的化学反应推动力，严重影响石灰石化学活性，因此设计时对石灰石中CaCO3含量一般要求高于90％。

石灰石粒径越小，比表面积越大，液固接触越充分，从而能有效降低液相阻力，故石灰石活性就越好，Chart和Rochelle1采用定pH值滴定法研究石灰石溶解特性，发现石灰石溶解速率是溶液组成、粒径分布的函数，与其表面粗糙度等无关。

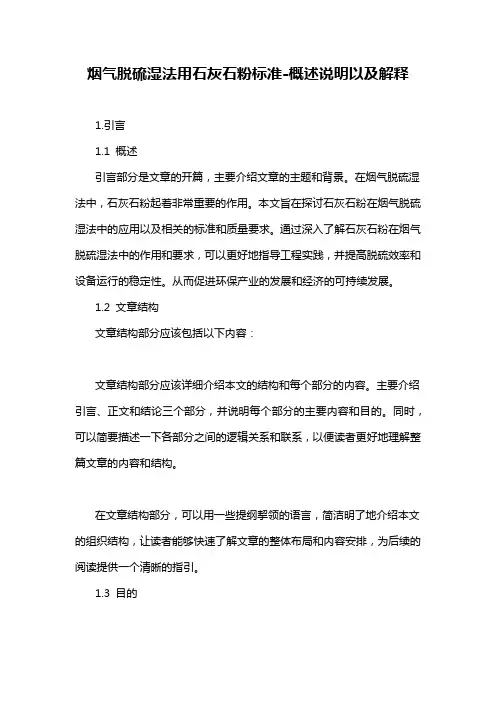

烟气脱硫湿法用石灰石粉标准-概述说明以及解释

烟气脱硫湿法用石灰石粉标准-概述说明以及解释1.引言1.1 概述引言部分是文章的开篇，主要介绍文章的主题和背景。

在烟气脱硫湿法中，石灰石粉起着非常重要的作用。

本文旨在探讨石灰石粉在烟气脱硫湿法中的应用以及相关的标准和质量要求。

通过深入了解石灰石粉在烟气脱硫湿法中的作用和要求，可以更好地指导工程实践，并提高脱硫效率和设备运行的稳定性。

从而促进环保产业的发展和经济的可持续发展。

1.2 文章结构文章结构部分应该包括以下内容：文章结构部分应该详细介绍本文的结构和每个部分的内容。

主要介绍引言、正文和结论三个部分，并说明每个部分的主要内容和目的。

同时，可以简要描述一下各部分之间的逻辑关系和联系，以便读者更好地理解整篇文章的内容和结构。

在文章结构部分，可以用一些提纲挈领的语言，简洁明了地介绍本文的组织结构，让读者能够快速了解文章的整体布局和内容安排，为后续的阅读提供一个清晰的指引。

1.3 目的本文的目的旨在探讨石灰石粉在烟气脱硫湿法中的标准化和质量要求。

通过分析石灰石粉在湿法烟气脱硫中的应用，以及现有的标准和质量要求，我们旨在为相关行业提供参考，促进石灰石粉在脱硫工艺中的有效应用。

同时，我们还希望通过这篇文章的撰写和讨论，增进对石灰石粉在环保产业中的重要性的认识，为未来石灰石粉标准的制定和发展提供有益的借鉴。

2.正文2.1 烟气脱硫湿法概述烟气脱硫湿法是一种常见的工业废气治理技术，主要用于去除燃煤、燃油等燃料燃烧产生的二氧化硫等有害气体。

该技术通过将含有二氧化硫的烟气喷淋至含有碱性溶液（如石灰石粉溶液）中，从而使二氧化硫在溶液中发生化学反应，转化为硫酸或硫化钙等物质，最终达到减少大气污染的目的。

烟气脱硫湿法具有操作简单、效率高、处理效果稳定等优点，因此在工业生产中被广泛应用。

此外，该技术还可以有效降低燃料燃烧过程中产生的二氧化硫对环境和人体健康造成的危害，有着显著的环保和健康保护意义。

在烟气脱硫湿法中，石灰石粉作为常用的脱硫剂，具有吸收二氧化硫效率高、成本低廉等优点。

石灰石——石膏湿法烟气脱硫技术

石灰石——石膏湿法烟气脱硫技术石灰石——石膏湿法烟气脱硫技术石灰石——石膏湿法烟气脱硫技术是已经开发和推广的烟气脱硫技术中的主流技术，占国内外安装烟气脱硫装置总容量的85%以上。

特点是商业应用时间长，工艺技术成熟，配套设备完善，工作稳定，操作简单，脱硫效率可达到95%以上，可靠性高达95%以上。

吸收剂为石灰石粉，资源丰富，价格低廉，使用安全；副产品为脱硫石膏，可用作水泥添加剂、农业土壤调节剂，或进一步清洗、均化、除杂后，生产建筑用石膏板等。

石灰石——石膏湿法烟气脱硫技术广泛应用于火电厂、冶金、各种工业锅炉、窑炉、水泥工业、玻璃工业、化工工业、有色冶炼等行业大型燃烧设备烟气中SO2的排放控制。

一、工艺流程石灰石——石膏湿法烟气脱硫装置主要由烟气系统、石灰石浆液制备系统、烟气吸收及氧化系统、石膏脱水系统、烟气排放连续监测系统（CEMS）以及自动控制系统和公用工程系统等组成。

工艺流程如图示。

一定浓度的石灰石浆液连续从吸收塔顶部喷入，与经过增加风机增压后进入吸收塔的烟气发生接触。

在烟气被冷却洗涤的过程中，烟气中的SO2被浆液中的碳酸钙吸收生成亚硫酸钙而成为净化烟气，净化后的烟气经除雾器除去烟气中的小雾滴，从吸收塔上部排出，进入大气。

向吸收塔底部的溶液中鼓入空气，溶液中的亚硫酸钙被氧化成为硫酸钙结晶物——石膏。

吸收塔底部的溶液是石灰石、石膏组成的浆状混合物，其部分被强制在塔内循环，部分作为产物排出而成为脱水石膏。

二、工艺原理石灰石——石膏湿法烟气脱硫系统中主要的化学反应包括：1. SO2的吸收2.与石灰石的反应3.氧化反应4.CaSO4晶体生成总的反应方程式为：SO2(g)+ CaCO3（s）+2H2O(l)+1/2O2（g）→CaSO4·2H2O(s)+CO2(g)三、脱硫系统的主要设备1.烟气系统烟气系统由进口烟气挡板门、旁路烟气挡板门、钢制烟道、脱硫增压风机等组成。

原烟气经烟道、烟气进口挡板门进入增压风机，经增压风机升压后进入吸收塔。

石灰石—石膏湿法烟气脱硫工艺影响因素

石灰石—石膏湿法烟气脱硫工艺的影响因素分析摘要：本文主要讲述了工业石灰石—石膏湿法低浓度二氧化硫烟气脱硫工艺的影响因素分析，通过对石灰石—石膏法分析开辟了新运用前景。

0前言二氧化硫是主要大气污染物之一，严重影响环境，威胁人们的生活健康。

削减二氧化硫的排放量，保护大气环境质量，是目前及未来相当长时间内我国环境保护的重要课题之一。

目前，国内外处理低浓度SO2烟气的方法有许多，钙法是采用石灰石水或石灰石乳洗涤含二氧化硫的烟气，技术成熟，生产成本低，但吸收速率慢、吸收能力小、装置运行周期短。

针对传统脱硫方法存在的缺陷，本文阐述了主要钙法在处理低浓度二氧化硫烟气脱硫工艺的影响因素分析，这些影响因素分析解决资源合理利用问题。

获得了良好的社会效益和经济效益。

1常用湿法烟气脱硫技术介绍1.1石灰石—石膏湿法烟气脱硫工艺原理该法是将石灰石粉磨成小于250目的细粉，配成料浆作SO2吸收剂。

在吸收塔中，烟气与石灰石浆并流而下，烟气中的SO2与石灰石发生化学反应生成亚硫酸钙和硫酸钙，在吸收塔低槽内鼓入大量空气，使亚硫酸钙氧化成硫酸钙，结晶分离得副产品石膏。

因此过程主要分为吸收和氧化两个步骤：（1）SO2的吸收石灰石料降在吸收塔内生成石膏降，主要反应如下：CaCO3+SO2+1/2H2O=CaSO3·1/2H2O+CO2CaSO3·1/2H2O +SO2+1/2H2O=Ca（HSO3）2（2）亚硫酸钙氧化由于烟气中含有O2，因此在吸收过程中会有氧化副反应发生。

在氧化过程中，主要是将吸收过程中所生成的CaSO3·1/2H2O氧化生成CaSO4·2H2O。

2CaSO3·1/2H2O+ O2+3H2O =2CaSO4·2H2O由于在吸收过程中生成了部分Ca（HSO3）2，在氧化过程中，亚硫酸氢钙也被氧化，分解出少量的SO2：Ca（HSO3）2+1/2O2+ H2O=CaSO4·2H2O+ SO2亚硫酸钙氧化时，其离子反应可表达为：CaSO3·1/2H2O+H+ Ca2++ HSO3—+1/2H2OHSO3—+1/2O2 SO42—+H+Ca2++ SO42—+2H2O CaSO4·2H2O由以上反应可见，氧化反应必须有H+存在，浆液的PH值在6以上时，反应就不能进行。

DB37T 2431-2013 山东省环境保护产品技术要求石灰石石灰脱硫剂

ICS13.020.01Z 01 DB37 山东省地方标准DB37/T 2431－2013山东省环境保护产品技术要求石灰石/石灰脱硫剂2013 – 11 – 11发布2014 – 01–01实施前言本标准按照GB/T 1.1－2009给出的规则起草。

本标准由山东省环境保护厅提出并负责解释。

本标准由山东省环保标准化技术委员会归口。

本标准起草单位：山东国舜建设集团有限公司、山东省环境规划研究院。

本标准主要起草人：郑忠才、吕和武、史会剑、孙德山、王强亮、杜善国。

山东省环境保护产品技术要求石灰石/石灰脱硫剂1 范围本标准规定了用作脱硫剂的石灰石/石灰的技术要求、试验方法及检验规则。

本标准适用于石灰石-石膏湿法烟气脱硫工艺、石灰-石膏湿法烟气脱硫工艺和烟气循环流化床法烟气脱硫工艺用的成品石灰石/石灰脱硫剂。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191 包装储运图示标志GB/T 1345 水泥细度检验方法筛析法GB/T 2007.1 散装矿产品取样、制样通则手工取样方法GB/T 2007.2 散装矿产品取样、制样通则手工制样方法GB/T 3286.1 石灰石及白云石化学分析方法第1部分：氧化钙和氧化镁含量的测定络合滴定法和火焰原子吸收光谱法GB/T 6388 运输包装收发货标志3 术语和定义下列术语和定义适用于本文件。

3.1石灰石/石灰-石膏湿法烟气脱硫装置采用石灰石/石灰-石膏湿法洗涤工艺的烟气脱硫塔以及配套的各类辅助设备、仪表、管路、建（构）筑物的总称。

3.2烟气循环流化床法烟气脱硫装置采用烟气循环流化床法的干法烟气脱硫塔以及配套的各类辅助设备、仪表、管路、建（构）筑物的总称。

3.3脱硫剂脱硫装置中用于吸收二氧化硫（SO2）等有害物质的反应剂。

石灰石—石膏湿法烟气脱硫吸收塔质量检验和评定标准

石灰石——石膏湿法烟气脱硫吸收塔质量检验和评定标准目录1总那么2吸收塔质量验评范围3 通用标准4塔体安装5内部件安装6 吸收塔防腐1 总那么1.1为了标准脱硫工程吸收塔安装的质量检验评定的范围、内容、标准和检测方法、器具，保证吸收塔的施工质量满足使用的要求，特制定【石灰石——石膏湿法烟气脱硫吸收塔质量检验和评定标准】〔以下简称【吸收塔验标】〕1.2本标准使用于石膏湿法脱硫吸收塔质量检验和评定。

钢制事故浆液箱、石灰石浆液箱、滤液水箱等脱硫岛内箱罐及其他设备的施工、防腐的质量检验及评定可参考本评定标准相关条目执行。

对本标准未涵盖工程，执行国家或行业标准，本标准与国家或行业规定不完全一致时，按较高要求的标准执行。

吸收塔按要求进行质量检查、验收和评定后，应及时办理质量检查、验收和评定的签证。

1.3吸收塔按要求进行质量检查、验收和评定后,应及时办理质量检查、验收和评定的签证。

1.4吸收塔的质量验评范围划分和质量检验评定标准一般应遵守【吸收塔验标】的规定，如【吸收塔验标】中无规定或规定标准的范围不适宜时，应结合具体工程制定补充标准。

补充编制质量检验评定标准的依据如下：1.4.1 国家和行业的有关规程、标准和规定；有关的设计文件和图纸要求。

1.5 本标准产品的原材料、焊接材料、油漆和保温材料，都要求符合现行国家标准和设计文件的要求，要附有出厂合格证书，对无合格证和检验证明的金属材料，必须按照国家有关标准的规定取样，进行机械性能和化学分析试验。

对没有出厂证明的焊接材料、油漆、保温材料和外构件，也必须进行试验。

2吸收塔质量验评范围3 通用标准3.1根底检查与几何尺寸校核3.2 根底承力面凿毛3.3地脚螺栓检查3.4二次浇灌3.5灌水试验3.6平台、扶梯、栏杆3.7 保温和油漆3.8 焊接4塔体安装4.1根底环安装4.2 垫板和垫铁安装4.3底板安装4.4 塔壁安装4.4.1 检查数量：每层进行检查。

4.4.2 检查标准及检验方法见下表。

石灰石-石膏湿法脱硫系统的设计计算.

石灰石-石膏湿法脱硫系统设计(内部资料)编制:xxxxx环境保护有限公司2014年8月1.石灰石-石膏法主要特点（1）脱硫效率高，脱硫后烟气中二氧化硫、烟尘大大减少，脱硫效率高达95％以上。

（2）技术成熟，运行可靠性高。

国外火电厂湿法脱硫装置的投资效率一般可达98％以上，特别是新建的大机组采用湿法脱硫工艺，使用寿命长，可取得良好的投资效益。

（3）对燃料变化的适应范围宽，煤种适应性强。

无论是含硫量大于3％的高硫燃料，还是含硫量小于1％的低硫燃料，湿法脱硫工艺都能适应。

（4）吸收剂资源丰富，价格便宜。

石灰石资源丰富，分布很广，价格也比其它吸收剂便宜。

（5）脱硫副产物便于综合利用。

副产物石膏的纯度可达到90％，是很好的建材原料。

（6）技术进步快。

近年来国外对石灰石-石膏湿法工艺进行了深入的研究与不断改进，可望使该工艺占地面积较大、造价较高的问题逐步得到妥善解决。

（7）占地面积大，一次性建设投资相对较大。

2.反应原理（1）吸收剂的反应购买回来石灰石粉（CaCO3）由石灰石粉仓投加到制浆池，石灰石粉与水结合生成脱硫浆液。

（2）吸收反应烟气与喷嘴喷出的循环浆液在吸收塔内有效接触,循环浆液吸收大部分SO2，反应如下：SO2(气)+H2O→H2SO3(吸收)H2SO3→H+ +HSO3－H+ +CaCO3→ Ca2+ +HCO3－（溶解）Ca2+ +HSO3－+2H2O→ CaSO3·2H2O+H+ (结晶)H+ +HCO3－→H2CO3(中和)H2CO3→CO2+H2O总反应式：SO2＋CaCO3+2H2O→CaSO3·2H2O+CO2（3）氧化反应一部分HSO3－在吸收塔喷淋区被烟气中的氧所氧化，其它的HSO3－在反应池中被氧化空气完全氧化并结晶，反应如下：CaSO3＋1/2O2→CaSO4(氧化)CaSO4+2H2O→CaSO4·2H2O(结晶)（4）其他污染物烟气中的其他污染物如SO 3、Cl －、F －和尘都被循环浆液吸收和捕集。

石灰石(石灰)湿法脱硫技术

石灰石（石灰）湿法脱硫技术湿法脱硫中所应用的脱硫系统位于烟道的末端，脱硫过程中的反应温度低于露点，因此，脱硫后的烟气需要进行加热处理才能排出。

由于脱硫过程中的反应类型为气液反应，其脱硫效率和所用脱硫添加剂的使用效率均较高，因此，在许多大型燃煤电站中都已建成使用。

一、石灰石（石灰）湿法脱硫技术概述根据最新的技术统计资料显示，到目前为止投入使用的脱硫技术种类已经超过200种，在形式多样的脱硫技术中，湿法脱硫技术是应用范围最广、脱硫效率最高的一种应用技术，占脱硫设备总装机量的80%以上，始终占据着脱硫技术领域的主导地位。

石灰石（石灰）湿法脱硫技术作为最成熟的一种脱硫技术，其脱硫效率可到90%以上，成为效果最显著的脱硫方法。

石灰石（石灰）湿法脱硫技术经过几十年的发展，已被应用于600MW 烟气单塔的烟气处理系统中，脱硫剂的利用效率基本稳定在95%以上，反应过程所消耗的电能不足电厂出力的1.5%，与十多年前的脱硫系统相比，在脱硫成本轻微上升的条件下脱硫效果却得到了质的飞跃。

二、石灰石（石灰）湿法脱硫技术的应用原理（一）工艺流程石灰石（石灰）湿法脱硫技术的基本过程是：烟气经锅炉排出后进入除尘器，之后进入脱硫塔，脱硫塔内的石灰石浆液与烟气中的SO2进行气液反应，生成CaCO3和CaCO4。

在反应之后的浆液中充入氧气，可将CaCO3氧化成CaCO4和石膏，石膏经脱水处理后可作为脱硫反应的副产品被回收利用。

工业实践中采用最多的脱硫塔方式是单塔，在单塔中可完成脱硫反应的全过程，脱硫成本和运行费用也更低。

（二）反应过程烟气中的SO2在脱硫塔内的反应过程可用下面两个方程表示，其中，第二个反应过程中生产的CaSO3会被烟气中的氧气氧化生成CaSO4，形成副产品被回收利用。

SO2+CaCO3—CaSO3+CO2 石灰石浆液（1）SO2+Ca（OH）2—CaSO3+H2O 石灰浆液（2）（三）脱硫效率脱硫效率受到诸多因素的影响，其中，脱硫塔中的pH值对脱硫效率会产生较大的影响。

石灰石膏湿法烟气脱硫主要设备、设施的技术参数

石灰石膏湿法烟气脱硫的主要设备、设施的技术参数1、脱硫塔脱硫塔塔体形式：FGD脱硫塔塔体数量：二炉一塔，共1套。

脱硫塔材质：8-22mmQ235A（内外加强）碳钢加内防腐烟气进塔方式：烟气由下进入，通过导流分布板均匀分布上升。

烟气处理量：600000m3∕ho脱硫塔入口二氧化硫排放浓度：≤1500mg∕m3脱硫塔出口二氧化硫排放浓度：≤100mg∕m3脱硫效率：297%液气比：16.5L∕m3除雾器出口烟气中雾滴浓度W75mg∕m3双层除雾耗石灰石量：纯度按90%计，湿法脱硫效率97%,钙硫比：1.03,则计算碳酸钙消耗量：炉外消耗：2.5T∕H0石灰石浆液浓度为30%,比重2.7g∕cm3o则每小时浆液消耗量：9.5m3∕ho 制浆工艺水需要6∙75ι113∕h°循环浆液PH值：5.2-6.2脱硫主塔直径：Φ5500∕7600mm o脱硫塔高度：32m。

安装3层喷淋，2层除雾器。

脱硫塔内部采用玻璃鳞片处理。

喷淋布水装置：喷淋系统能使浆液在吸收塔内均匀分布，流经每个喷淋层的流量相等。

对喷嘴进行优化布置，以使吸收塔断面上几乎完全均匀地进行喷淋。

吸收塔喷淋系统采用三层喷淋层，每层喷淋层由一根母管、若干支管和规则分布在支管上的喷嘴组成，分别对应1台吸收塔再循环泵。

各部分材料选择如下：喷淋系统管道：FRP喷嘴：SiC（碳化硅），特别耐磨，且抗化学腐蚀性极佳。

除雾器：除雾器用来在吸收塔所有运行状态下收集夹带的水滴，由安装在下部的一级除雾器和安装在上部的二级除雾器组成。

彼此平行的除雾器为波状外形挡板，烟气流经除雾器时，液滴由于惯性作用留在挡板上，从而起到除雾的作用。

由于被滞留的液滴也含有固态物，主要是石膏，因此就有在挡板上结垢的危险，所以设置了定期运行的清洗设备，包括除雾器冲洗母管及喷嘴系统。

冲洗介质是工艺水，工艺水还用于调节吸收塔中的液位。

除雾器形式：平板式除雾器各部分材料选择如下：除雾器：聚丙烯管道：PP管喷嘴：PP吸收塔搅拌器：在吸收塔收集池的下部径向布置了侧入式搅拌器，其作用是使浆液成悬浮物状态并使其进行扩散，即将固体维持在悬浮状态下，同时均匀分布氧化空气。

石灰石_石膏湿法烟气脱硫工艺与关键参数分析

吸收塔洗涤浆液中 pH 的高低直接影响 CO2 的吸收率及设备的结垢、腐蚀程度等 ,而且脱硫过程中的 pH 是在一定范围内变化的。长期的研究和工程实践表明 , FGD 湿法脱硫工艺系统一般要求洗涤浆液的 pH 控制在 415～515 之间。pH 高时对 SO2 的吸收是有利的 ,但 pH 高时排出的石膏浆液中石灰石的含量也增加了 ,直接导致的后果是系统吸收剂利用率降低。研究表明 ,pH 在 418 以上时 ,SO2 的脱除率随 pH 的增加并不明显 ,在低 pH 时 ,亚硫酸钙的溶解度增加 ,但对石灰石的溶解是不利的。因为浆液中石灰石颗粒表面有一层溶解的石灰石所生成的 pH 较高的膜 ,而高 pH 会使溶解的亚硫酸钙结晶在此石灰石颗粒上 ,使其表面钝化 ,阻碍了石灰石的溶解 ,最终导致脱硫效率降低。而且 ,pH 过低的洗涤浆液会对系统设备产生较严重的腐蚀。
