女西裤结构制图
女 西 装 长 裤 结构制图步骤
女西装长裤前片一横线1.下平线预留贴边4CM2.上平线裤长-腰头（4CM）3.上裆线 H/4-1（直裆长）4.臀高线直裆长/35.中裆线下平线与臀高线的1/2处上提5CM作直线二竖线1.布边线预留布边3CM2.臀宽线由布边线起在臀高线上量出H/4-1作点画直线与上平线、臀高线、上裆线垂直相交。
3.小裆宽由上裆线与臀宽线的交点向上量取H/20-1.4.挺缝线先在臀宽线上由布边线劈进0.6～0.7CM作点，再找出该点与小裆宽点的间距的1/2处作直线与上下平线垂直相交。
5.脚口宽以挺缝线为中点向两端分别量取（总脚口宽/2-2）÷2.6.中裆宽连接脚口内端点与小裆宽点，在连线与中裆线的交点处下量1.5CM取点，该点到挺缝线和中裆线交点d的距离为中裆宽的一半，由此量画另一半。
7.腰口线上平线与臀宽线的交点劈进1CM作点，向下量取W/4-1+褶量+省量。
三弧线1.腰口门襟弧线由腰口劈进点顺势画直线连于臀高线。
2.小裆弧线由上裆线与臀宽线的交点斜向上量取2.5CM作点，再连接小裆宽点、作点、臀宽高线交点画顺弧线。
3.中裆弧线取小裆端点或上裆线上的侧劈势点至中裆线的1/2处劈进0.3CM画弧线。
4.腰口侧缝弧线由腰口劈进点顺势画弧到臀高线再到上裆线上的侧劈势点（弧线外凸）。
四褶袋1.褶裥①褶大，〔腰口两端劈点间距—腰大（W/4—1）〕÷2(注：前褶亦可大1CM)。
②褶位，ⅰ.前褶往挺峰线左量取褶量。
ⅱ.后褶中点在挺缝线与上平线交点至侧腰口劈点间的1/2处，然后褶大平分中点。
③两褶长3.3CM。
2.侧袋腰口线下3CM为上封口，袋口大15CM。
后片一横线1.下平线预留贴边4CM2.上平线裤长-腰头（4CM）3.上裆线 H/4-1（直裆长）4.臀高线直裆长/35.中裆线下平线与臀高线的1/2处上提5CM作直线6.落裆线由上裆线向下量取1CM画直线平行于上裆线。
二竖线1.布边线预留布边3CM2.臀宽线由布边线起在臀高线上量出H/4+1作点画直线与上平线、臀高线、上裆线、落裆线垂直相交。
第五章 西裤结构制图 课件
后裤片结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
制图要领与说明
1、男、女在制图上的区别 (1)男、女体型差别(指腰部以下) 男性臀腰差小于女性，因而男性两侧(腰至臀)的弧
度小于女性；男性的腰围、臀围、腿围一般大于女性；男性臀部与腹部比女性平。 (2)由体型差别反映在西裤制图结构上的差别 在裥、省的收量上男裤小于女裤；前
第三节 西裤的款式变化
款式外形特征
款式特征：宽松型长裤中的一种。其外形为装腰，前片折裥较多， 此款为前片左右各五个反折裥，裥上端缉线约1.5~2cm，后片左右各收 省两个，右侧缝上端装隐形拉链一根。 适用原料：呢绒类、化纤类等。
第五章 西裤结构制图
第五章 西裤结构制图
第一节 女西裤 第二节 男西裤 第三节 西裤款式变化
第一节 女西裤
款式外形特征
款式特征：装腰，前裤片反褶裥两个，侧缝直 袋，后裤片收省两个，右侧缝上端开门处装拉链。
适用原料：化纤类、棉布类、呢绒类。
制图规格：
第一节 女西裤
测量要点
测量要点：
（1）裤长的测定 裤长一般自体侧髋骨处向上3cm左右为始点，顺直向下量至所需 长度。就长裤来说，裤长的终止点与裤脚口有关，裤脚口偏小，裤长受脚面倾斜角度的 制约而不能任意加长，裤脚口偏大，裤长则可适量加长，裤脚口适中，则裤长在前述两 者之间。
第三节 西裤的款式变化
牛仔裤款式外形特征
款式特征：贴体紧身，装腰，前片无裥，斜 袋、门里襟装拉链。后片拼后翘，贴袋左右各一。 裤腰、门襟、脚口、裤带袢(7根)、前袋口、后贴 袋、后翘、侧缝均缉明线。

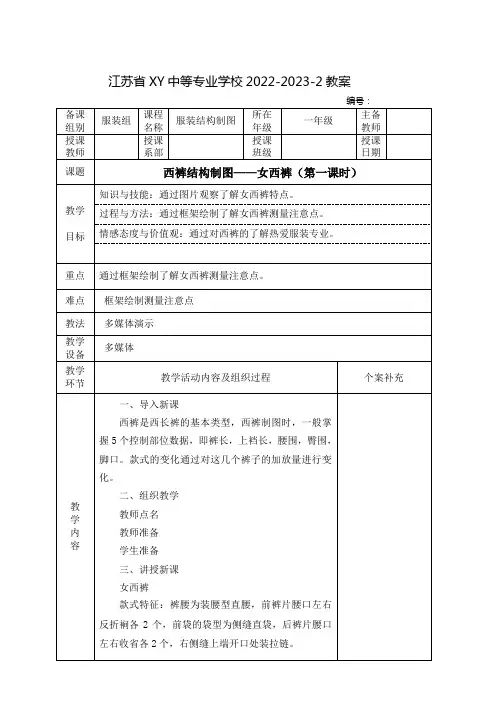

中职服装结构制图(高教版)教案：西裤结构制图——女西裤(全4课时)
江苏省XY中等专业学校2022-2023-2教案教学内容左右收省各2个，右侧缝上端开口处装拉链。
适用面料:化纤类、棉布类、呢绒类等。
测量要点：裤长（侧髋骨处向上3cm至所需长度），上裆长，裤腰围，裤臀围。
制图规格号型裤长腰围臀围上裆脚口腰宽160/66A 100 68 96 29 20 3女西裤基础线：上平线，下平线，臀高线，横裆线，中裆线以及侧缝线。
教学内容前裤片框架绘制1．基础线：绘制裤片基础线。
2．上平线：与基本线垂直。
3．下平线：与上平线平行，长度为裤长。
4．上裆高线( 横裆线)由上平线量下，取上裆减腰宽。
5．臀高线(臀围线)取上裆高的1/3,由上裆高线向上量取。
6．中裆线按臀围线至下平线的1/2向上抬高4cm绘制，平行于上平线。
7．前裆直线在臀高线上，以前侧缝直线为起点，取H/4-1 cm宽度画线，平行于前侧缝直线。
8．前裆宽线在上裆高线上，以前裆直线为起点，向左量0.04H，与前侧缝直线平行。
9．前横裆大在上裆高线与侧缝直线相交处偏进1 cm。
10．前烫迹线按前横裆大的1/2作平行于侧缝直线的直线。
课后总结：裤子测量注意点。
作业：绘制170/72尺寸女西裤前片框架。
板书设计绘制前片框架（一步一步带着画）教后札记江苏省XY中等专业学校2022-2023-2教案教学内容在前片框架的基础上，进行前片基础线绘画。
1.前裆内劈线以前裆直线为起点，偏进1 cm。
2.前腰围大取W/4-1cm+裥(5cm)。
3.前脚口大量取脚口大-2 cm,以前烫迹线为中点两侧平分。
4.前中裆大定位线将前裆宽线两等分，取中点与脚口线相连。
5.前中裆大以前烫迹线为中点两侧平分。
6.前侧缝弧线由上平线与前腰围大交点至脚口大点连接画顺。
教学内容7.前下裆弧线由前裆宽线与横裆线交点连接画顺。
8.前裆弧线绘制。
9.前脚口弧线在上平线上前烫迹线处进0.5cm,然后与脚口大点连接画顺。
10.折裥a.前折裥反裥，裥大3cm,以前烫迹线为界，向襟方向偏07 cm (正裥则向侧缝方向偏)。
电子课件-《服装结构制图(第三版)》-A18-3644 第三章 裤装结构制图
袋盖贴袋及风琴贴袋。
脚口变化 裤装脚口一般为平脚口与翻脚口两类。由于人体脚背是隆起状态，同 时考虑到裤脚口落在脚背上的裁片面料不能有过多的余量，因此前裤片脚 口可以向上略凹进，后裤片脚口可以向下略凸出。
样结构变化
凸肚体裤片纸样处理方法
铅笔裤结构制图
铅笔裤又被称为小脚裤、烟管裤，是指有着纤细裤管的裤子，裤脚很
第一节 裤装结构与人体的关系 第二节 女西裤结构制图 第三节 男西裤结构制图 第四节 牛仔裤结构制图 第五节 裤装的结构变化
第一节 裤装结构与人体的关系
裤装是包裹人体臀、腹并区分 两腿的基本着装形式。裤装的外 形轮廓由裤长、上裆、腰围、臀 围、横裆、中裆及脚口等几大环 节构成。
裤装示意图
一、裤装与人体下肢的关系
单位：cm
女西裤结构图
裁片放缝
女西裤裁片放缝图
女西裤排料
褶裥一般分为正褶裥与反 褶裥两类。
正褶裥是指在裤片正面， 由侧缝方向折向前中心方向的 褶裥；反褶裥是指在裤片正面， 由前中心方向折向侧缝方向的 褶裥。
女西裤排料图
裤装的正褶裥与反褶裥
第三节 男西裤结构制图
男西裤是男士搭配西服穿着的正装裤，适用的面料较广，化纤、毛料 都可以用来制作男西裤。
腿部位多用绑绳与扣子紧固，便于将裤子放置于马靴内。
现代马裤在款式上发生了很大的变化，它一般采用弹性良好的面料制
作，款式变得贴体，与普通裤子的裁剪方法一致，且多为七分裤，从穿着
角度看与靴裤形式变得一样，失去了传统马裤独有的款式特点。
根据裤长，裤装分为短裤、中裤、中长裤 和长裤四大类。
裤长与人体的关系
三、裤装围度与人体的关系
裤装成品腰围尺寸的设置要考虑到人体呼吸、蹲坐等动作与就餐后人 体腹围的增加以及季节等因素。同时，裤装还要考虑到人体进行坐、弯腰、 下蹲、行走时人体臀部的尺寸变化，根据裤装的宽松度，一般将裤装分为 紧身型、适体型和宽松型三大类。
女西裤绘制方法
女西裤制版方法一、规格表二、前片制图1、基础线：用智能笔绘制水平线，长度为裤长-腰头标记为①。
2、下平线：用智能笔在①左端作垂直于①的线（转化为裤口线），标记为②。
3、上平线：用智能笔在①的右端，距为②（裤长-腰头）作垂直于①的线，标记为③，（转化为裤腰）。
4、横裆线：用智能笔在线①上，距③下端点臀围/4的距离取点A。
过A做③的平行线，长度为臀围/4-1定点E。
继续用智能笔画水平线，交③于D点。
5、臀高线：用等分规在线③的下端点及A之间做三等分，距A取1/3点C，用智能笔向上画水平线，交E、D于B。
6、小裆宽：用延长曲线端点工具将E延长0.4*臀围/10的尺寸于点F。
7、裤中线：用加点工具自A点1CM的位置取点A’。
用等分工具将线段F、A’等分，用不相交等距线工具做①的平行线于等分点，交②于G点，交③于L 点。
8、前脚口宽：以G为中心点，用线上两等分点工具，取脚口/2-1的尺寸，交②于I点、I’点。
9、前膝围线：用等分规将②及臀围线之间裤中线等分，并上移4CM定点D’。
不相交等距线工具做②的平行线，交于D’点，此线为前膝围线。
智能笔连接点I、线段FE的中点与前膝围线交于点K。
皮尺量取D’、K的距离，加点工具自点D’取D’、K的距离，定点K’。
10、下裆缝线：用智能笔连接I、K、F点，并用调整工具调整。
11、小裆弯线、前腰线及侧逢线：用对称粘贴工具将下裆缝线对称。
用智能笔工具连接F、B并距D点1.5CM定为点N的线用调整工具调整。
用智能笔工具自N点向下取腰围/4-1+6的尺寸于O点，定出前腰线，同时连接C、A’点。
用智能笔连接I’、K’、A’，做出剩余部分的侧缝线。
12、前褶、省位：智能笔自L0.6CM的距离画褶，大小为3.5CM。
反方向2.5CM，与腰线相交。
等分工具将前褶线与侧缝线等分。
智能笔做垂线，收省工具做省。
三、后片制图后片可在前片的基础上制作，也可以单独制作，下面的方法是单独制作。
1~3制作方法与前片相同。
男女西裤及各种裤型结构设计裁剪图PPT课件
裤装。 • 中裤：裤长为(0.4h+5cm)~0.5h的裤装。 • 中长裤：裤长为0.5h~(0.5h+10cm)的裤装。 • 长裤：裤长为(0.5h +10cm)~(0.6h+2cm)的
裤装。
• (1)西裤的特点：与西装配套，前裤片裆缝较小，后裤后裆缝较大，腰部紧贴，臀部稍松， 左右对称，其外观挺括，造型美观，穿着舒适合体。
• (2)款式与规格说明：男西裤腰口装腰头，腰头上有七根裤带袢。前裆门襟开口装拉链， 左右前片各设一个褶裥，后片腰口各收两个省，后片臀围上部设两省和左右各设一个嵌 线口袋，前片侧缝斜插袋。面料选用范围较广，四季均可穿着。
第45页/共58页
服装号型系列标准中—女子净尺寸
第46页/共58页
规格设计
号型：160/68A 女直筒西裤成品规格 单位：cm
部位 裤长 腰围W 臀围H 上裆
尺寸 98
68
98
28
裤口 23
裤长： (0.5h身高 +10cm)~(0.6h+2cm)即90~98cm
第32页/共58页
1、臀围规格制订
• 贴体类裤：裤臀围的松量为0~6cm的裤装。 • 较贴体类裤：裤臀围的松量为6~12cm的
裤装。 • 较宽松类裤：裤臀围的松量为12~18cm
的裤装。 • 宽松类裤：裤臀围的松量为18cm以上的
裤装。 • 注：臀围松量≥4cm-材料弹性伸长量
第33页/共58页
1、裤长规格的制订
第15页/共58页
2．裤前、后裤 片轮廓线制图
• ④前侧缝线。由侧缝与臀围向 中裆点以微凹势连线，再以裤口 宽点连成直线。
女西裤结构制图ppt
结构制图（前片框架制图）
8.前裆宽线：在横裆线上，以前裆直线为起点，取0.4H/10， 与前侧缝直线平行。 8
结构制图（前片框架制图）
9.前横裆大：在横裆线与侧缝直线相交处偏进1cm。
9
结构制图（前片框架制图）
10.前烫迹线：按前横裆大的1/2作平行于侧缝直线的 直线。
10
结构制图（前片框架制图）
结构制图（前片结构制图）
21.侧缝直袋位：上平线下3cm为上袋口，袋口大15cm。
结构制图
总结
作 业
1.臀围、腰围、裤长量体的方法及 加放度。 2.绘制女西裤前片制图一幅，要求： 比例1:5，单位为cm，规格L100、 W68、H98、D29、F20。
结束
3
结构制图（前片框架制图）
4.横裆线(上裆高)：由上平线量下，取上裆减腰宽。
4
结构制图（前片框架制图）
5.臀围线：取上裆高的1/3，由横裆线量上。
5
结构制图（前片框架制图）
6.中裆线：按臀围线至下平线的1/2向上抬高4cm， 平行于下平线。
6
结构制图（前片框架制图）
7.前裆直线：在臀围线上，以前侧缝直线为起点， 取H/4—1cm，平行于前侧缝直线。
女西裤结构制图
南京中华中等专业学校 胡 捷
教学目的与要求
使学生在掌握一步裙的基础上 进一步学习女西裤的结构制图 和工艺，为男西裤制图和工艺 的学习打下良好基础。
教学重点与难点
女西裤前片裥位、后片省位、 口袋及腰片的制图
教学方法
结合实物、应用多媒体讲解
教学课时
1 课时
复习、提问（一）
裤子制图
13 H/4
L
后片x2
前片x2
后片结构制图完成
直角
短裙裤案例一（组合裙）
短裙裤案例一（组合裙）
以西装短裤为例，在裤前部外加一层超短裙 结构，形成后看是裤，前观是裙的服装式样。 成为内裤外裙的组合设计。
短裙裤案例一（组合裙）步骤
1
10
10
短裙裤案例一（组合裙）步骤 短裙裤案例一（组合裙）完成
1 开口（门里衿）可在后中、右侧设置，保 留前端合身裙的风格。
26
8
8
前后连片x2
8
3.5
50 15～20
2
2
后片结构制图完成
前后片结构制图完成
3～5
直角
30
裤 女西 x2 前片
这款哈伦裤借用女西裤纸样操作 完成，在制图中不难了解两类款 式的共性与差别，从中掌握锥型 裤之间的造型与结构关系，提高 我们打板技能。
裤 女西 x2 后片
1
哈伦裤结构制图一
2
2
12 12 13 3
4
2
6.5 里衿宽量
10
口袋布设计
3～4 3
7
串带x6 里衿宽
6.5
w
裤腰x1
4
女直筒裤
品名：女直筒裤 号型：160/68A 尺寸：裤长100 腰围70 臀围95 脚口20～21
现代裤类名称，又称“筒裤”。直 筒裤的裤脚口，一般均不翻卷。由于 脚口较大（与中裆相同），裤管挺直， 所以有整齐、稳重之感。在裁剪制作 时，臀围可略紧，中裆应略为上提， 这样更能反映裤管的宽松挺直的特点。
10
10
前裙片x1
睡裤
品名：家居休闲裤 号型：160/68A 尺寸：裤长94 臀围108 脚口20～22
女西裤结构制图 3
侧缝基础线：与布边平行。
烫迹线：H2/10－1＝19cm 。
后臀围大：H/4＋1＝26cm 。
后裆低落：按前片横裆线，在后裆处低落0.7cm 。
后裆缝线 ：
后腰围大：W/4＋1＋4.5(省量)＝23cm 。
后裆宽：H/10＝10cm。
后中裆大：两边各取前中裆大＋2cm。
后脚口大：按脚口规格20cm＋2cm＝22cm，以烫迹
线两边平分。
侧缝线：
后裆缝弧线 ：
下裆缝线：
后省：后腰围大三等分为两只后省的位置，侧缝省
长10cm，大2cm；后缝省长11cm，大2.5cm，
与腰口线垂直。
讨论自学过程中遇到问题的解决方法。
我们一起回忆画图的步骤
脚口线: 与布边垂直，预留贴边4cm。
侧缝基础线:离开布边1.5cm作一直线，与布边平行。 裤长线: 裤长98cm－腰宽4cm＝94cm。
横裆线（上裆长）： H/4＝25cm
臀围线：上裆长的2/3＝16.7cm。
中裆线：脚口线至臀围线的1/2提高3cm。
前臀围大： H/4－1＝24cm。
前腰围大： W/4－1＋6（褶裥量）＝22.5cm。
前裆宽：H0.4/10＝4cm 烫迹线：在横裆线上，由侧缝基础线劈进 0.7cm 至 前裆宽的中点。 前脚口大：脚口 20cm－2cm＝18cm，以烫迹线两边 平分。 下裆缝线： 侧缝线： 门襟线 ：
褶裥：
侧缝直袋：
（二）后裤片
款式特点
适合于夏季穿着， 也可作运动便服裤。 裤长一般在腿根至膝 的 1/2处左右。前门襟 开口装拉链，侧缝斜 袋，后裤片左右各一 只嵌线挖袋。选用面 料以吸湿性强、透气 性好、挺括凉爽为宜。
女西裤结构制图
女西裤结构制图杨晓月一女西裤尺寸的测量及加放1.人体测量的步骤是: 先围度后长度由上而下, 逐一量取。
2.人体测量的部位及加放。
①围度。
a.腰围+1cm（放进一个手指头,皮尺能够自由挪动)b.臀围+8—10cm②长度a.裤长=60％-—61％＊身高+鞋跟—3cmb.臀高c.坐高=直裆深二。
制图尺寸及制图步骤（一）尺寸设定（二）前片制图制图步骤: 先长度后围度1.确定长度线(五线）①脚口线(下平线)：从布边或纸边平行进3—4cm垂直布边经向的线②腰口线（上平线):①-—②=裤长—3。
5cm 它是控制裤子长度的线③直裆深线:②-—③=坐高—3.5cm④臀围高线。
②-—③的下三分之一处⑤中裆线(膝高）:①-—④的中点上提3-4cm2确定围度点（七点）①经向基础线与臀围线的交点：从布边进1.5cm平行与布边②前臀围宽线(前臀围中心线) H/4—1 1点-2点③前窿门宽点 0.4H/10 A—3点④前外缝内收点 0。
5—1 第4点⑤前腰中心内收点 1—1.5 第5点⑥前腰侧点内收点 1.5—2 第6点⑦烫迹线取三点与四点的中点第7点⑧确定脚口大脚口-2⑨确定中裆:从前内侧脚口至前窿门宽的内三分之一处画线,与中档线的交点便为内侧中裆大。
外侧中裆与内侧等值。
⑩将外侧中裆与前窿门点连接。
外侧中裆与前外侧内收点连接.3.绘制前片轮廓线。
①前中心轮廓线五点至二点外凸0。
3②前窿门轮廓线二点至三点的弧线(见图）③外侧缝轮廓线 a.六点至一点外凸0.3b.四点至中裆线凹进0.3c。
中裆至脚口为直线④内侧缝轮廓线 a.三点至中裆凹进0.5中裆至脚口为直线.3.前褶的处理①前片总褶大H/4—W/4—1—1.5=4.5②褶的分布A.挺缝处占3.3cm a。
1/3 褶靠前中心b。
2/3褶靠侧缝B。
取前腰侧至前1褶的中点为第二个褶的褶中线。
（三）后片制图1.确定长度线延长前片所有长度线2.确定围度点1点1点~A′=H/10-0.5～1A′B′=0.2H/10或2cm2点过B′点的经向线与臀围线相交的点3点2点～3点=H/4+14点连接A′～2点并延长至4点.C′点～4点=2～2。
女西裤制图、放缝、排料
一、款式特点及外形普通女西裤一般为锥形裤。
前裤片左右各有两只反褶裥，侧缝直袋各一只；后裤片左右各收两只省；腰口装腰头；前门襟或右侧缝开口装拉链或钉扣（见图2-5）图2-5二、制图规格三、制图步骤女西裤结构图见图2-6（一）前片○1侧缝基础线离开布边1.5cm作一直线与布边平行。
○2脚口线与布边垂直，预留贴边4cm。
○3裤长线○2~○3等于裤长98cm－腰头宽4cm＝94cm。
○4横裆线○3~○4定数为25cm，与○3平行。
○5臀围线○3~○5等于上裆长的2/3＝16.7cm，与○3平行。
○6中裆线○5~○2的1/2提高3cm，与○3平行。
○7前臀围大在臀围线上，由○1量起○1~○7为H/4－1＝24cm,作一直线与○1平行。
○8前腰围大在腰口线上，由○1量起，1cm为侧缝劈势，再量出前腰围大w/4－1＋6(裥量)＝22.5cm。
○9前裆宽在横裆线上，由○7量起○7~○9为H0.4/10＝4cm。
○10烫迹线在横档向上，由○1劈进0.7cm至○9的中点，作一直线与○1平行。
○11前脚口大按脚口规格20－2＝18cm，以烫迹线为中心两边平分。
○12下档缝线脚口端点与前裆宽的中点相连，与中裆线相交，再从交点与○9相连，中间凹进0.3cm画顺。
○13侧缝线在中裆线上，以烫迹线为中心两边对称，取中裆大两边相等，下端与脚口相连，上端与侧缝进0.7cm处连接，中间凹进0.3cm，再连接至腰口，用弧线画顺。
○14门襟线由○8~○7画弧线连到○9，用弧线画顺，画法见图。
○15褶裥前褶裥为反裥，褶裥量取3.5cm，由前褶裥至侧缝的中点处为后褶裥位置，后褶裥量取2.5cm，褶裥烫至臀围线上3cm左右。
○16侧缝直袋在侧缝线上，上端距腰口3cm，袋口大15cm。
图2-6（二）后片后裤片制图的长度以前裤片为基础，将腰口线、臀围线、横裆线、中裆线、脚口线延长。
○1侧缝基础线与布边平行。
○2烫迹线○1~○2为H2/10－1＝19cm，与○1平行。
女西裤结构制图
一 裤子的分类
制图步骤：
(1) 制图尺寸：单位：cm
规格表:160/68A
号型
裤长 腰围 臀围
160/68A 98 70 94
脚口宽 腰头 SB
20
3
(2) 制图比例：1:5
（3）制图：
1.画矩形abcd：ab=H/2+1.5H/10（总档宽) ac=裤长-腰头
2.立档深、上档长（CRL): 25cm 3.臀围线（HL): 2立档深/3 4.中档线（膝围线）：
15.完善前侧缝弧线： 前腰围点－L－上档长－中档线－脚口线
16.后脚口宽： 后中线（后烫迹线）左右各SB/2+1
17.后中档宽（后膝围宽）：后脚口宽＋1 18.后上档深往右1cm
前中线（前烫迹线）左右各SB/2-1
12.前中档宽（膝围宽）：前脚口宽＋1 13.前侧缝腰围点： b点向a点1cm,向上0.7cm。
14.前门襟点：向侧缝处1cm，弧线连接前侧缝 腰围点，前烫迹线到侧缝处0.7点平均2等分， 前烫迹线处做褶宽2cm,褶长3.5-4cm; 等份处做省宽2cm,省长11cm
臀围线到脚口线中点，往臀围线上升 4CM 5.前臀宽：H/4-1 6.后臀宽：H/4+1
7.小／前档宽：0.4H/10 8.大／后档宽：1.1H/10 9.前中线（前烫迹线）：
侧缝线（前立档深）点向后片进 1cm，与前档宽点的中点做垂线 10.后中线（后烫迹线）：
侧缝线（后立档深）点向前片进 1cm，与后档宽点的中点做垂线 11.前脚口宽：
