声控自动门控制电路
电动声控门设计报告

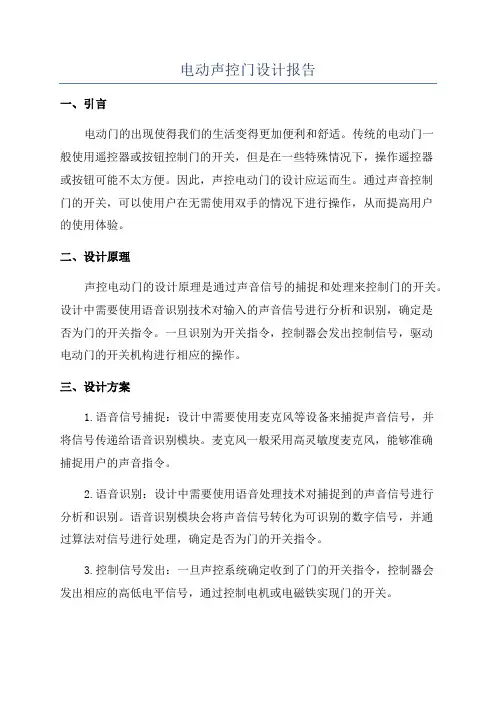

电动声控门设计报告一、引言电动门的出现使得我们的生活变得更加便利和舒适。
传统的电动门一般使用遥控器或按钮控制门的开关，但是在一些特殊情况下，操作遥控器或按钮可能不太方便。
因此，声控电动门的设计应运而生。
通过声音控制门的开关，可以使用户在无需使用双手的情况下进行操作，从而提高用户的使用体验。
二、设计原理声控电动门的设计原理是通过声音信号的捕捉和处理来控制门的开关。
设计中需要使用语音识别技术对输入的声音信号进行分析和识别，确定是否为门的开关指令。
一旦识别为开关指令，控制器会发出控制信号，驱动电动门的开关机构进行相应的操作。
三、设计方案1.语音信号捕捉：设计中需要使用麦克风等设备来捕捉声音信号，并将信号传递给语音识别模块。
麦克风一般采用高灵敏度麦克风，能够准确捕捉用户的声音指令。
2.语音识别：设计中需要使用语音处理技术对捕捉到的声音信号进行分析和识别。
语音识别模块会将声音信号转化为可识别的数字信号，并通过算法对信号进行处理，确定是否为门的开关指令。
3.控制信号发出：一旦声控系统确定收到了门的开关指令，控制器会发出相应的高低电平信号，通过控制电机或电磁铁实现门的开关。
4.安全保护：在设计中需要考虑到用户的安全因素，例如添加应急开关功能，确保在紧急情况下可以手动切断门的电源。
5.可调节灵敏度：为了适应不同用户的使用习惯和环境噪声，设计中需要考虑到语音识别的灵敏度调节功能，使系统更加智能化和用户友好。
四、设计实施1.设计硬件：根据设计方案，选择适合的麦克风、语音识别模块、控制器和电动门开关机构等硬件设备。
2.程序开发：根据硬件设备的选型，开发相应的程序代码。
根据语音信号的特征，编写语音识别算法，实现识别门开关指令的功能。
同时，编写控制信号发出的代码，实现门的开关控制。
3.调试测试：完成程序开发后，进行针对性的调试测试。
测试中需要检验语音识别和门的开关控制的准确性和稳定性，确保系统的可靠性和安全性。
五、总结通过声控电动门的设计，实现了用户无需使用双手进行操作，提高了使用的便利性和舒适性。
简单实用声控电子门铃电路
简单实用声控电子门铃电路
利用本电路作为门铃时，不需在门前安装按钮开关，来客只需叩一下大门，门铃便会发声。
电路如图所示。
电路最大的特点就是利用扬声器做振动输入，又做门铃声输出。
晶体管V2、电位器KP和电容C2组成控制电路，V1、V3、R2、C1组成互补式振荡器。
当开关S合上接通电源后，电源经C2、V2的BE结和扬声器BL对C2充电，较大的瞬间充电电流使V2饱和导通，箝制住V3的集电极电位；C2充电结束后，电源经KP给V2提供基极电流以维持V2的临界饱和状态，使振荡器不工作。
当外界声波振动扬声器纸盆时，扬声器两端产生感应电压，该电压加在V2的发射极，使V2退出临界饱和区而进入放大区，V2的集---射极间压降增大，从而使振荡器振荡，BL发出音频叫声。
解除叫声可断开S再合上。
VI选用3DG6，3DG6,B>=80；V3选用3AX31，B＞=60；V2选用3DG6，B>=100。
BL选用8姆扬声器，并安装在门板内侧中上部，来客叩一下门即可发音报信。
(转自中国电子制作网站)。
声控电子锁设计方案
声控电子锁设计方案随着智能家居市场的不断发展和消费者对安全性的关注度不断提升，电子锁的应用领域不断扩大。
而声控电子锁作为一种新型的安全保障设备，具有操作简便、安全可靠等优点，备受关注。
本文将探讨声控电子锁的设计方案，包括其原理、实现方式、功能及优缺点。
一、声控电子锁原理声控电子锁是一种基于声音识别技术的锁具，通过对声音信号的处理，判断所说话者是否具有开锁权限。
其原理是将声音信号转换为数字信号，再将数字信号与数据库中保存的声音信息进行比对，如果发现匹配，则认为开锁的人具有权限，电子锁会解锁。
否则，电子锁保持锁住状态，对声音信号进行报警。
二、声控电子锁实现方式声控电子锁可以通过集成电路技术实现，主要包括声音转换电路、数字信号处理电路、比对电路和控制电路。
其中声音转换电路将声音信号转换为数字信号，数字信号处理电路对数字信号进行滤波、放大、分频等处理，比对电路将数字信号与预先存储的声音信息进行比对，判断是否匹配，而控制电路对锁状态进行控制。
为了提高声控电子锁的识别精度，还可以使用深度学习算法，如卷积神经网络、循环神经网络等。
这些算法可以从大量的声音数据中学习，提取特征信息，进而进行声音识别，提高识别准确率。
三、声控电子锁功能1. 开锁：只有具有开锁权限的人员才能通过声音控制打开电子锁，提高了安全性。
2. 报警：当声音不匹配时，电子锁会发出警报声，提醒管理员及时处理异常情况，保障安全。
3. 远程控制：可以通过手机APP等远程控制电子锁的开关，方便灵活。
4. 中心化管理：多个声控电子锁可以实现中心化管理，管理员可以通过电脑终端对声控电子锁进行管理，方便了企业管理。
四、声控电子锁优缺点优点：1. 操作简便，只需说出口令即可开锁。
2. 安全可靠，只有拥有权限的人才能解锁，提高了安全性。
3. 抗干扰性强，可以屏蔽噪声和环境声音干扰，提高识别精度。
4. 可远程控制，方便快捷。
缺点：1. 成本较高，需要集成多种技术实现，价格较普通电子锁更高。
声控开关电路图及工作原理
声控开关电路图及工作原理声音传感器采用灵敏度较高的驻极体电容传声器BM，输出阻抗2kΩ，R1为BM内部场效应管外接负载电阻器，注意BM两个焊点中与金属屏蔽壳相连的焊点为负极接地端。
射随驱动电路采用基极无偏置电压电路，当VT2基极输入电压达到一定值时，射极电阻器R5上有电压输出，VD1为VT2基极反向电荷提供通路。
只有当：R5信号电压上升，引脚1处于高电平状态，环境光线较暗，RG光敏电阻值较大(不小于5kΩ)时，输入端引脚2处于高电平状态，才能满足与门电路输出端引脚3上升到高电平状态的条件，通过限流电阻器R6触发单向晶闸管VS导通，其负载小电珠EL点亮。
电源GB通过开关二极管VD2降去0.7v后接集成电路VCC引脚。
本声控灯实验电路，在5m处击掌能控制灯亮。
通过2输入端与门电路实验，了解与门电路的作用。
首先，输入端信号电平达到开门电平时，输出端电压开始跃升，输入端信号电平升到一定程度，输出电压(4．5V)几乎不再变化，可以视为波形顶部的起伏变化被削顶；而输入端信号低于关门电平时，与门“关闭”，输出端电压几乎为零(O.15V)，因此输出端信号为脉冲波形，这就是与门的整形作用。
其次，声音信号能否通过与门控制单向晶闸管导通，需要看另一个输入端一控制端电平的高低，环境光线较暗时，控制端处于高电平状态，用声音可以控制灯亮，这就是与门的选通作用；当环境光线较强时，控制端处于低电平状态，声控不起作用，这就是与门的禁止作用。
最后，与门的逻辑功能发挥作用，完成白天声控不起作用，黑夜用声音信号控制灯亮的功能。
当电子元件的伏安特性符合欧姆定律U=R.I时，我们称之为线性元件，而不符合欧姆定律的，称为非线性元件。
一般常见的线性电子元件主要有电阻器、电容器和电感器。
这些元件，都存在固定的电阻或电抗，它们的静态电阻与动态电阻不变且等同。
常见非线性元件有：晶体二极管、三极管、场效应管、辉光放电管、电子管、晶闸管等。
这些元器件自身不存在固有电阻和电抗，却有固定的工作(击穿)电压。
声控密码电子锁电路设计
声控密码电子锁电路设计随着数字化时代的到来，人们对于保护个人信息和财物安全的需求越来越强烈。
在这种情况下，电子锁成为了一种非常重要的保护措施。
传统的电子锁需要输入密码或刷卡才能解锁，但是随着人工智能的进步，声控密码电子锁成为了一种更加方便和安全的选择。
在本篇文档中，我们将介绍声控密码电子锁的设计，包括电路原理图、硬件和软件部分的实现以及一些常见问题的解决方法。
1. 电路原理图声控密码电子锁的电路原理图如下所示：图中包括一个麦克风、一个2.4英寸TFT 液晶显示器、一个6×4 按键、一组数字锁、一个单片机以及一些电容和电阻。
其中，麦克风用于接收用户的声音输入，数字锁用于密码验证，TFT 液晶显示器用于显示菜单和结果，6×4 按键用于菜单导航和数字输入。
2. 硬件实现声控密码电子锁的硬件实现主要包括以下步骤：(1) 将电路原理图中的元件按照原理图将连接线连接好。
(2) 使用电阻和电容等元器件将单片机与其他元器件连接起来。
(3) 将电路放入塑料盒中，外接电源适配器。
3. 软件实现声控密码电子锁的软件实现主要包括以下步骤：(1) 程序开始后，先显示欢迎菜单，并提示用户输入密码或使用语音输入。
(2) 用户可以使用6×4 按键输入密码，如果密码正确，则解锁成功。
如果密码错误，则提示密码错误，并要求用户重新输入密码。
(3) 用户可以使用语音输入密码，等待单片机接收用户的语音输入，如果输入的语音密码正确，则解锁成功。
如果输入的语音密码不正确，则提示语音密码错误，并要求用户重新输入语音密码。
(4) 如果用户输入的密码错误超过三次，则提示“解锁失败”并锁定电子锁，需要使用正确的密码或语音密码才能解锁。
4. 常见问题解决在实际使用过程中，可能会遇到一些问题。
下面列出一些可能的问题并提供解决方法：(1) 电子锁无法解锁。
可能是密码输入错误或语音密码语音输入错误。
请检查输入的密码或语音密码并重试。
最简易声控电路(声控灯,声控开关,声控门铃)
声控灯1这里有个电路,通过调节电位器得大小,可以调节时间。
可以参考哦声控灯2时间、亮度可调声控灯３一、电路工作原理下图就是声控电路得电原理图。
当您对着声控电路得小话筒拍手或喊叫时,电路中得继电器会开始工作,工作几秒钟继电器会自动停止、电路中得小话筒可以把声音信号转变为电信号,通过三极管VT１得放大去触发后面得控制电路、三极管VT2、VT3及其电阻器、电容器组成单稳态电路。
电阻器R4为三极管VT2提供了基极电流;而三极管VT3得基极电流则就是从三极管VT2得集电极电阻R5上得到得。
三极管ＶＴ2集电极与三极管VT3基极之间就是直接耦合得;而三极管VT3集电极与三极管VT2基极之间得耦合则就是由电容器Ｃ3来完成得。
单稳态电路得特点就是它只有一个稳定状态。
电路在没有信号输入时,选择合理得R4阻值,使三极管VＴ２稳定在饱与状态;此时它得集电极电压约为0.3V以下。
这样使三极管VＴ3稳定在截止状态。
这就就是单稳态电路得稳定状态。
当信号中得一个负脉冲通过C２到达三极管ＶT2得基极时,三极管VT2开始趋向截止,它得集电极电流减小,集电极电压升高;经过直接耦合,使三极管VT3得基极电压升高,三极管VT3开始导通,它得集电极电压下降;经电容C3得耦合又使三极管VT２得基极电压进一步下降(虽然这时负脉冲已经不再存在),形成一个正反馈,很快达到一个新得状态。
此时三极管ＶT2截止,三极管VＴ3饱与导通。
这就就是单稳态电路得暂稳态现象。
单稳态电路得暂稳态就是不能持久得、在暂稳态期间,电容器Ｃ３通过电阻器R４进行放电,随着放电得进行三极管VT２得基极电压逐渐升高,当它达到0、5Ｖ以上时,三极管VT２开始导通,正反馈现象再次发生,整个电路很快又回到VＴ2饱与导通,VT３截止得稳定状态。
电容器C3通过电阻器R４得放电过程决定了电路暂稳态得维持时间、根据计算,这个时间ｔ—0。
7×R4×Ｃ3。
在本电路中电阻R４为2７0ｋΩ,电容Ｃ3为4７μＦ,所以t=0。
声控开关电路工作原理yu常见故障维修
声控电子开关电路工作原理与常见故障维修一、声控电子开关电路及工作原理简述由图可知，市电经VD1～VD4全波整流，由R1、R2分压后在C1两端获得10~20V的直流电压(市电在160V～240V范围内输入时)作为控制器电源。
在白天由于光照较强．光敏电阻R0阻值较小．故四与非门(CD4011)之一的N1输入端①脚呈低电平。
另外，电源经R 5给控制管VT1 b极提供正偏置电压．VT1导通．N1输入端②脚也呈低电平，由与非门的逻辑功能可知，其输出端③脚输出高电平，即N2输入端⑤、⑥脚均为高电平，故N2的输出端④脚输出低电平。
因此隔离兼传导二极管vD5截止→N3输入端⑧、⑨脚呈低电平，输出端⑩脚呈高电平，即N4输入端（12），（13）脚也为高电平→输出端输出低电平→单向可控硅CR3AM(改进后型号)不能触发导通→串联在电源输入回路中的电灯泡EL不能被点亮。
到了晚上，因光照很弱，光敏电阻R0阻值增大很多。
使N1①脚由低电平变为高电平。
但N1②脚仍为低电平．由与非门逻辑功能可知．其N1的输出端③脚仍输出高电平。
所以N 2、N3、N4的输出状态仍保持不变．灯泡EL不亮。
当行人的脚步声走近开关附近或在开关附近击掌时．话筒M IC会将声信号转变为电信号，并经C3将一定幅度的信号负电压耦合至Q1的b极，使其vT1 c极的平均电压升高，即N1②脚电平升高．N1③脚输出低电平，N2、N3、N4也相继翻转，N4(11)脚输出高电平．经R3触发可控硅导通，于是灯泡EL被点亮。
在D5导通后可对C2充电。
在响声消失后，VT1 b极电位升高，VT1导通加深，N1②脚恢复低电平。
③脚输出高电平，使N2(4)脚输出低电平，D5重新截止。
但因已充电的C2正端仍有电压加在N3的输入端，故N3⑩脚仍输出低电平，N4(11)脚仍输出高电平，继续维持可控硅导通．即灯泡不熄灭。
不过此期间C2两端电压正通过R6放电，即N3的输入端⑧、⑨脚电压正在不断下降，当下降至N3反转的阈值电压时,N3反转，其⑩脚才输出高电平。
基于单片机的声控门
基于单片机的声控门一、声控门的工作原理基于单片机的声控门主要是通过声音传感器采集声音信号，然后将声音信号转换为电信号，输入到单片机中进行处理和分析。
单片机根据预设的程序和算法，判断声音是否符合开门的条件，如果符合，则控制驱动电路打开门锁，实现门的开启；如果不符合，则保持门锁关闭状态。
声音传感器通常采用麦克风，它能够将声音的振动转换为电压变化。
单片机通过模拟数字转换器（ADC）将麦克风输出的模拟电压信号转换为数字信号，以便进行后续的处理。
在处理声音信号时，单片机通常会对声音的频率、幅度、持续时间等特征进行分析和判断。
例如，可以设置特定的声音频率范围和声音强度阈值，只有当输入的声音信号在这个范围内并且强度超过阈值时，才认为是有效的开门指令。
二、硬件组成基于单片机的声控门系统主要由声音传感器、单片机、驱动电路、电源模块和门锁等部分组成。
1、声音传感器如前所述，声音传感器用于采集声音信号，并将其转换为电信号。
常见的声音传感器有驻极体麦克风、电容式麦克风等。
2、单片机单片机是整个系统的控制核心，负责对声音信号进行处理和判断，并控制驱动电路的工作。
常见的单片机有 51 系列、STM32 系列等。
在选择单片机时，需要考虑其处理能力、存储容量、接口数量等因素，以满足系统的需求。
3、驱动电路驱动电路用于将单片机输出的控制信号放大，以驱动门锁的动作。
门锁通常是电磁锁或电机锁，需要较大的电流和电压来驱动。
驱动电路可以采用三极管、继电器等元件来实现。
4、电源模块电源模块为整个系统提供稳定的电源。
由于单片机和声音传感器通常工作在较低的电压下（如 33V 或 5V），而驱动电路可能需要较高的电压（如 12V 或 24V），因此需要设计合适的电源转换电路，将外部输入的电源电压转换为各个部分所需的电压。
5、门锁门锁是声控门系统的执行机构，用于控制门的开关。
常见的门锁有电磁锁、电机锁、电控锁等。
三、软件设计声控门系统的软件设计主要包括声音信号采集和处理程序、控制程序等。
声控开关怎样接线图_楼梯间声控开关接线图_声控延时开关电路图
声控开关怎样接线图_楼梯间声控开关接线图_声控延时开关电路图声控开关是利用感应外界声音来自动启动开关，它有一个声音传感器，具体的说就是有一个小弹片来感应声音并通过一个VS因无触发电流而阻断。
此时流过灯泡H的电流≤2.2mA，灯泡H不能发光。
电阻R1和稳压二极管DW使三极管V偏压不超过6.8V，对三极管起保护作用。
夜晚，亮度小于一定程度时，光敏二极管D呈现高阻状态≥100KΩ，使三极管V正向导通，发射极约有0.8V的电压，使可控硅VS触发导通，灯泡H发光。
RP是清晨或傍晚实现开关转换的亮度选择元件。
由音频放大器、选频电路、延时开启电路和可控硅电路组成。
它提供了一种操作简便、灵活、抗干扰能力强，控制灵敏的声控灯，它采用人嘴发出约1秒的控制信号“嘶”声，即可方便及时地打开和关闭声控照明装置，并有防误触发而具有的自动延时关闭功能，并设有手动开关，使其应用更加方便。
声控灯由话筒、音频放大器、选频电路、倍压整流电路、鉴幅电路、恒压源电路、延时开启电路、可控延时开关电路、可控硅电路组成。
声控开关怎样接线图及楼梯间声控开关接线图声控开关的使用方法：1、厂家为了控制成本在声控开关里使用了小功率的可控硅，以至于所控功率不超过40W，而日光灯在启动时的启动电流很大，所以不能使用。
如果想控制大功率的电器，需外接一个220V的继电器，便可解决。
2、声控灯头的接线为什么一定要接对零火线？且不能用节能灯只能装白炽灯？声光控灯头的接法是不分零火线的！之所以只能用白炽灯不能用节能灯，原因是：声光控开关的电路时将市电桥式整流，后边用单向可控硅控制，实际上它是将交流市电变为半波电，即当可控硅关断时仍然有小电流通过，这个电流不足以点亮白炽灯，装节能灯就不同了，节能灯电路时桥式整流之后电解滤波，当这个电流流入节能灯后，经过桥式整流，电能存储在滤波电解上，当电解的电流有足够大时就出发节能灯发光，电解放电完毕就熄灭。
所以声光控开关用节能灯就会有一闪一闪的现象。
全自动声控节电开关
全自动声控节电开关
本电路是一个十分简单的声控开关电路，可用于楼道等场合夜间照明控制。
(1)电路组成本电路由电源、声—电转换、六反相器CD4069构成的放大光控、延时和输出触发等组成，电路原理如下图所示。
(2)电路工作原理反相器DNl用来放大压电陶瓷片HTD拾取的声音信号，DN2对经过放大的声音信号进行整形，使DNl输出的信号变成脉冲信号。
在白天，光敏二极管呈现低阻状态，DN2输出的信号经C1、R2微分后其幅度不足以使DN3及后续电路改变输出状态，灯泡不亮。
在夜间，光敏二极管呈现高阻状态，相当于开路。
没有声音信号时，DN3的输入端接有下拉电阻R2，DN3输出高电平，DN4输出低电平，DN5输出高电平，DN6输出低电平，晶闸管无触发信号不导通，灯泡不亮。
当压电陶瓷片HTD拾取到声音信号经DNl放大、DN2整形后使DN3输出高电平，二极管VDl导通，对电容C2充电，同时DN5输出低电平，DN6输出高电平，晶闸管受触发导通，灯泡点亮。
当声音信号消失后，C2上的电压仍可维持电路的状态不变，灯泡继续点亮，延时一段时间后，灯泡熄灭。
本电路的延时时间为
信号消失10s后灯泡自动熄。
声控开关的整体电路原理
声控开关的整体电路原理声控开关是一种具有声音感应功能的开关设备，它可以通过声音信号的输入来控制电路的开关状态。
其整体电路原理主要由声音传感器模块、信号处理模块和开关控制模块三个部分组成。
首先是声音传感器模块，它是负责将外界声音信号转化为电信号的模块。
常见的声音传感器有电容式麦克风传感器和电阻式麦克风传感器。
当外界声音波动到传感器时，传感器感应到声音信号并将其转换成电信号。
电容式麦克风传感器是基于声音振动对电容的影响，产生电压变化的原理。
而电阻式麦克风传感器则是通过声音振动引起的阻值变化来产生电信号。
无论采用哪种传感器，声音传感器模块都能够将声音信号准确地转化为电信号。
接下来是信号处理模块，它主要负责对从声音传感器模块输入的电信号进行处理和放大。
声音信号一般为微弱的模拟信号，需要经过信号处理模块进行放大和滤波，以便于后续的信号识别和控制。
信号处理模块通常由运放、滤波电路和放大电路组成。
运放负责将微弱的模拟信号放大，使其达到适当的输入电平。
滤波电路则用于去除噪声和其他非声音信号，提取出纯粹的声音信号。
放大电路则进一步放大信号，以便于后续的控制。
最后是开关控制模块，它是声控开关的核心部分，负责根据处理后的信号控制电路的开关状态。
开关控制模块一般由比较器和开关控制电路组成。
比较器通过比较经过信号处理模块处理后的电信号与设定的阈值，判断声音是否达到要求的控制条件。
当声音信号达到设定的阈值，比较器会输出高电平信号，否则输出低电平信号。
开关控制电路接收到比较器的输出信号后，根据高低电平信号来控制电路的开关状态。
当比较器输出高电平信号时，控制电路闭合，电路通电；当比较器输出低电平信号时，控制电路断开，电路断电。
总的来说，声控开关的整体电路原理是通过声音传感器将声音信号转化为电信号，然后经过信号处理模块进行放大和滤波处理，最后由开关控制模块根据处理后的信号控制电路的开关状态。
这样，当检测到达到设定的声音条件时，声控开关就能够实现电路的开关控制。
声控开关电路的控制部分
声控开关电路的控制部分
其中B为话筒，K为继电器,控制负载开关(负载开关电路图中没有画出）,SB为解除开关，试分析电路的工作原理.
话筒B的阻抗一般为K欧级(具体看哪种类型的话筒，话筒阻抗高比较好）,当有声波振动时候，话筒B会产生随声音变化的交变电场。
47K的可调电阻Rp用于声控灵敏度的调整，因为调节Rp相当于调节话筒B的输出阻抗，调节阻抗就会影响信号的强度变化.运放A1工作于比较器方式，A1的2端输入电平近似为0V，于是A1相当于一个阈值电压为0V的比较器。
当有声波振动时候，因为比较器A1的1端输入电压变化,所以A1输出端会出现高低脉冲，脉冲的高电平为运放的供电电压8V,低电平为0V。
C4、R2、C5、VD1、VD2、C6构成一个倍压储能电路(具体请看模电教材或者网上查找关于使用多个极性电容和二极管构成一个倍压电路），因为VD2的反向截止以及运放A2的输入端电阻很大,所以A1输出端的脉冲能量经VD2储存到C6电容上，只能通过R6慢慢释放，这也是为什么闭合开关SB可以起到解除功能，因为开关SB一合上就相当于给C6一个短路快速放电的通路.
A2也是一个比较器，A2的负端给定一个比较阈值电压8*(10/(10+100））V，当C6充电电压上升超过该阈值电压时候，输出端5端输出一个高电平,继电器动作。
R7和VD3是一个正反馈(相当于5端的输出高电平经过R7和VD3给C6充电，使得C6的电压下降的更慢），使得A2的5端高电平输出一直保持稳定。
解除这种状态只能通过开关SB的闭合来解除，要实现延时10秒自动熄灭，可以把SB开关用延时器替代。
单片机简易声控电路
单片机简易声控电路单片机简易声控电路是一种利用声音信号控制电路开关的装置。
它可以通过检测声音的强度和频率来实现对电路的控制操作。
在本文中，将介绍声控电路的原理、设计方法和应用场景。
一、声控电路的原理声控电路的原理基于声音信号的变化来控制电路的开关。
通常，声控电路由声音传感器、信号处理电路和执行器等组成。
声音传感器是声控电路的重要组成部分，它能够将声音信号转换为电信号。
常见的声音传感器有电容麦克风、电阻麦克风和压电传感器等。
当传感器接收到声音信号时，会产生相应的电信号输出。
信号处理电路对从声音传感器接收到的电信号进行处理，以滤除噪声和干扰信号，同时将有效的声音信号转换为控制信号。
控制信号可以是数字信号，也可以是模拟信号，具体根据电路的设计要求来确定。
执行器是声控电路中的输出部分，它可以是继电器、LED灯、电机等。
当信号处理电路产生控制信号后，通过执行器来实现对电路的控制。
二、声控电路的设计方法声控电路的设计方法主要包括声音信号的采集、信号处理和执行器控制三个步骤。
1. 声音信号的采集：选择合适的声音传感器，并将其与单片机相连。
可以使用模拟输入引脚或数字输入引脚来接收传感器输出的电信号。
2. 信号处理：利用单片机内部的ADC模块或外部的模数转换芯片，将模拟信号转换为数字信号。
然后，根据设计要求对信号进行滤波和放大处理，以提高信号的稳定性和可靠性。
3. 执行器控制：通过单片机的输出引脚将控制信号传递给执行器，实现对电路的控制。
可以使用继电器来控制高功率设备，使用LED 灯来显示控制状态，或使用电机来实现机械运动等。
三、声控电路的应用场景声控电路具有简单、方便、实用的特点，在各个领域有广泛的应用。
1. 家居自动化：声控电路可以应用于智能家居系统中，实现对灯光、电器等设备的声控控制。
只需轻声一喊，就能够打开或关闭灯光，调节电视音量等。
2. 机器人控制：声控电路可以与机器人系统结合，实现对机器人的语音控制。
电动声控门系统设计
电动声控门系统设计
电动声控门系统包括两个主要部分：电动门控制模块和声控模块。
下面是它们的设计方案：
1. 电动门控制模块设计：
1.1 电动门驱动器：可以选择使用电机和称为“齿轮传动器”的装置,来将电机的动力传递到门上。
1.2 门传感器：使用门传感器检测门的状态,如门开或门关。
传感器可能是磁性接近传感器或光电传感器。
1.3 控制电路：使用控制电路来控制电机的运动,以使门打开或关闭。
该电路可能包含驱动电机的晶体管,脉冲宽度调制器（PWM）等。
1.4 电源：为电动门控制系统提供稳定的电源。
2. 声控模块设计：
2.1 麦克风：用于接收声音信号。
2.2 预处理：使用预处理电路来处理麦克风接收到的声音信号,例如放大、滤波等。
2.3 控制电路：使用控制电路来处理预处理后的声音信号,以识别门控制的指令。
该电路可能包含单片机、语音识别模块等。
2.4 电源：为声控模块提供稳定的电源。
3. 系统集成：
将电动门控制模块和声控模块集成在一起,通过控制电路和驱动器进行连接。
声控模块通过控制电路向电动门控制模块发出指令,从而控制门的打开和关闭。
需要注意的是,在设计电动声控门系统时,需要考虑安全因素,如门的反弹或阻挡等。
因此,应该在门上安装安全传感器,以便在门被阻挡时停止门的运动。
声控电子开关电路及常见故障维修
声控电子开关电路及常见故障维修：一、声控电子开关电路及工作原理简述由图可知，市电经VD1～VD4全波整流，由R1、R2分压后在C1两端获得10~20V的直流电压(市电在160V～240V 范围内输入时)作为控制器电源。
在白天由于光照较强．光敏电阻R0阻值较小．故四与非门(CD4011)之一的N1输入端①脚呈低电平。
另外，电源经R5给控制管VT1 b极提供正偏置电压．VT1导通．N1输入端②脚也呈低电平，由与非门的逻辑功能可知，其输出端③脚输出高电平，即N2输入端⑤、⑥脚均为高电平，故N2 的输出端④脚输出低电平。
因此隔离兼传导二极管vD5截止→N3输入端⑧、⑨脚呈低电平，输出端⑩脚呈高电平，即N4输入端（12），（13）脚也为高电平→输出端输出低电平→单向可控硅CR3AM(改进后型号)不能触发导通→串联在电源输入回路中的电灯泡EL不能被点亮。
到了晚上，因光照很弱，光敏电阻 R0阻值增大很多。
使N1①脚由低电平变为高电平。
但N1②脚仍为低电平．由与非门逻辑功能可知．其N1的输出端③脚仍输出高电平。
所以N2、N3、N4 的输出状态仍保持不变．灯泡EL不亮。
当行人的脚步声走近开关附近或在开关附近击掌时．话筒MIC会将声信号转变为电信号，并经C3将一定幅度的信号负电压耦合至Q1的b极，使其vT1 c极的平均电压升高，即N1②脚电平升高．N1③脚输出低电平，N2、N3、N4也相继翻转，N4(11)脚输出高电平．经R3触发可控硅导通，于是灯泡 EL被点亮。
在D5导通后可对C2充电。
在响声消失后，VT1 b极电位升高，VT1导通加深，N1②脚恢复低电平。
③脚输出高电平，使N2(4)脚输出低电平，D5重新截止。
但因已充电的C2正端仍有电压加在N3的输入端，故N3⑩脚仍输出低电平，N4(11)脚仍输出高电平，继续维持可控硅导通．即灯泡不熄灭。
不过此期间C2两端电压正通过R6放电，即N3的输入端⑧、⑨脚电压正在不断下降，当下降至N3反转的阈值电压时,N3反转，其⑩脚才输出高电平。
声控电路原理
声控电路原理声控电路是一种能够通过声音信号来控制电路开关的装置。
它广泛应用于各种自动化设备、智能家居和电子产品中，为人们的生活带来了极大的便利。
声控电路的原理是利用声音传感器将声音信号转换成电信号，再通过电路控制模块对设备进行控制。
下面我们将详细介绍声控电路的工作原理和组成部分。
声控电路主要由声音传感器、信号处理电路和控制电路组成。
声音传感器是声控电路的核心部件，它能够将声音信号转换成电信号，并将其传送给信号处理电路。
信号处理电路对接收到的声音信号进行放大、滤波和数字化处理，以便更好地被控制电路识别和处理。
控制电路根据信号处理电路输出的信号，对设备进行相应的控制操作。
声控电路的工作原理是通过声音传感器感知周围的声音，将声音信号转换成电信号，并通过信号处理电路进行处理，最终由控制电路对设备进行控制。
在实际应用中，声控电路可以实现对灯光、风扇、门窗等设备的智能控制，使得人们的生活更加便捷和舒适。
声控电路的应用场景非常广泛，例如智能家居领域，我们可以利用声控电路实现对灯光、空调、电视等设备的声控操作，提升家居生活的舒适度和便利性；在工业自动化领域，声控电路可以应用于自动化生产线上，实现对设备的远程控制，提高生产效率和安全性；在医疗设备领域，声控电路可以用于医疗设备的控制，帮助医生更好地进行诊断和治疗。
总的来说，声控电路作为一种智能控制技术，具有广泛的应用前景和市场需求。
随着人工智能和物联网技术的不断发展，声控电路将会在更多领域得到应用，为人们的生活和工作带来更多的便利和创新。
希望通过本文的介绍，读者能够对声控电路有更深入的了解，为相关领域的应用和研究提供一定的参考价值。
基于声音识别的自动门控制系统设计
基于声音识别的自动门控制系统设计介绍自动门控制系统是现代建筑中常见的设备之一。
随着技术的发展，基于声音识别的自动门控制系统越来越受到关注。
本文旨在设计一个基于声音识别的自动门控制系统，以实现更便捷和智能的门控功能。
系统原理基于声音识别的自动门控制系统利用声音传感器和控制单元实现门的自动开关。
系统通过识别特定的声音模式来判断用户的意图，进而控制门的开闭。
硬件设计1. 声音传感器：选择高灵敏度和低噪音的声音传感器，以确保对声音信号的准确感知。
2. 控制单元：使用单片机或微处理器作为控制单元，能够进行声音信号的处理和门控制的逻辑判断。
3. 电动门机构：选择适合的电动门机构，能够根据控制信号实现门的自动开闭。
系统工作流程1. 检测声音：声音传感器持续监听环境中的声音，并将信号传输给控制单元。
2. 信号处理：控制单元对收到的声音信号进行处理和分析，判断是否满足预先设定的声音模式。
3. 门控制：当控制单元确认用户意图后，根据设定的逻辑判断门的开闭动作，并通过控制电动门机构实现门的自动开闭。
4. 系统重置：在门完成开闭动作后，系统将回到初始状态，继续监听声音。
系统特点1. 智能化：基于声音识别的自动门控制系统能够根据用户的声音指令自动判断开门还是关门，提升门控的智能化水平。
2. 方便性：用户只需通过声音指令即可实现门的自动开闭，避免了传统门控方式中需手动开关门的操作，提供了更加便捷的门控体验。
3. 安全性：通过设定特定的声音模式来判断用户的意图，增加了门控的安全性，减少了非法开门的可能性。
应用领域基于声音识别的自动门控制系统可以广泛应用于以下场景：1. 商业建筑：商场、酒店、办公楼等场所的门控系统升级。
2. 公共场所：医院、学校、机场等地的门控方案改进。
3. 住宅社区：高档住宅小区的门禁系统改良。
总结本文介绍了基于声音识别的自动门控制系统的设计原理、硬件设计、工作流程和系统特点，并探讨了其在不同领域的应用。
该系统的智能化、方便性和安全性使其成为现代建筑中理想的门控解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声控自动门控制电路
声控自动门控制电路如图12．2．1所示。
以下按上述步骤和方法进行分析。
一、了解用途
该电子装置用于汽车、电瓶车出入频繁的厂房大门或车库大门的自动控制。
当汽车行驶到距大门30米左右处(或在车库内汽车要外出)，司机按喇叭声连续在三秒钟以上，大门自动打开。
延迟数秒钟车进大门后又自动关闭。
如果在关门过程中，又有车辆要进门，在喇叭声控制下，大门能再度打开。
其它的噪声和汽车断续喇叭声等于扰信号对大门不起控制作用。
此外，对大门开关速度还有简易调速及电机过载保护装置。
二、找出通路
由用途可知，这是一个声响控制车库大门的电路。
图12．2．1(a)所示为声控电路。
因
此信号由接收音响开始寻找其通路。
从扬声器Y1或Y2(分别装于大门外和大门内侧)，将接
收的音响转换成电信号，送入T1基极放大，再送入第二级电路放大。
通过变压器T r2耦合输出，再送入T3基极，经放大后由集电极输出信号，送入T4、T5组成的电路处理。
T5集电极输出送入T6基极，其输出再送入T7基极，其集电极输出再送入T8基极，经放大后去控制继电器KA动作。
继电器KA1的触点KA1—1、KA1—2再控制继电器电路。
图(b)所示为继电器控制电路，由接触器KM2、KM3的触点再去控制直流电机的正、反转。
而直流电机的转速由图(c)所示的晶闸管和单结晶体管T12的触发电路调节和控制。
至此，信号的通路基本上搞清楚了。
三、划出“单元”
根据上述通路，根据已有知识，可划分出声电转换、前置放大、选频放大、鉴幅整形、积分延时控制、继电器控制、晶闸管桥式半控整流和触发控制等单元电路组成。
四、画出框图
通过前面几步分析后，可归纳出如图12．2．2所示的框图。
五、分析功能
下面按所划框图中所列的单元电路定性分析其功能。
(一)声控电路
1．声电转换和前置放大电路。
声电转换由汽车喇叭声推动扬声器纸盒振动，使与纸盒相连的线圈切割永久磁缸磁场，从而产生电势，如图12．2．3所示，电势信号通过变压器T r1升压后，送入由T1管组成的前置放大电路放大。
如图(c)所示。
2．选频放大和电压放大电路。
前置放大电路输出信号经C3耦合后，通过电位器R W1送入由T2管子组成的选频放大电路。
由于汽车喇叭声的正弦波基频约为800Hz，其变化范围约在750～850Hz。
因此，T2管子集电极上L1和C5并联谐振中心频率f O选在800Hz左右，这时谐振阻抗最大，且为纯阻性。
其一3dB处带宽BW约为100～200Hz范围内。
其阻抗幅频特性曲线如图1 2．2．4所示。
这样对800Hz左右的频率信号有较高的电压放大倍数，而对非汽车喇叭声的频率信号能有效抑制。
通过变压器T r2耦合，由T3管子组成共射放大电路进行电压放大。
电路中C5和C7的小电容用以消除高频干扰和高次谐波信号。
3．鉴幅整形电路。
这是由T4、T5组成的施密特触发器构成鉴幅整形电路。
由于喇叭声频率信号经选频放大后幅值较大，而其它频率干扰信号幅值较小。
鉴幅整形可用来鉴别信号幅值大小，并抑制幅值较小的干扰信号，同时将正弦波整形成矩形波输出。
经计算，静态时，T4的基极电位u B1 =2V，射极电位u E4=2.3V，由于T4截止，T5饱和导通，则u C5= 2.7V。
当有汽车喇叭声频率的正弦信号时，其幅值大于1V，叠加于T4基极，立即使T4变为导通，u C4下降，使T5趋向截止。
由于T4、T5射极接同一电阻R17，起耦合作用，形成正反馈，u E4的下降使T4更快导通达到饱和状态，而T5很快变成截止状态。
这时u E4为2.2V，T5集电极输出。
u C5=14V。
当T4基极正弦信号幅值下降到近于2.3V，T4又翻转为截止状态，T5达到饱和状态，u C5降为2.7V。
因而将输入的一个正弦波形信号，整形成一个矩形波输出。
如图12．2．5(a)所示。
在图(b)中简化后用一条线表示一个矩形波，其周期约为
T=1.25ms。
4．积分延时驱动电路。
这电路由T6～-T8管于组成。
(1)无信号时，u C5保持2.7V，稳压管2CW54的Uz=6.3V，故T6截止，T7饱和导通，u C7＝0.3V，使T8截止，继电器KA1失电。
(2)有信号时，u C5产生一连串矩形脉冲，在脉冲高电平时，D Z1导通，对C12充电，在脉冲低电平时，C12对R21放电，起到了滤波作用。
在T6基极上获得平滑的直流电压使T6导通而T7截止。
这时电源18V经R24、R25对C13充电。
如果信号持续在3秒钟以上，可使C13上电压即T7集电极电压u C7达到U Z2+0.7=6.3+0.3＝7V。
如图12．2．5(b)所示。
这使T3饱和导通，继电器KA1得电，其触点控制继电器电路工作，大门自动打开。
如果喇叭声信号持续时间小于3秒，则在信号停止期间，T6截止，T7导通，这时，C13充电尚未达到7V前就很快放电到0V，如图12．2．5(f)所示，故KA1不会动作。
这样就可抑制路过车辆的断续喇叭声或位于通频带内强度大的短促声的干扰信号。
(二)继电器控制电路
当汽车喇叭声大于3秒钟以上，KA1得电，以下动作由继电器控制电路来完成，电路如图12．2．1(b)所示。
1．手动控制：SB4、SB5为手动启动按钮，SB2、SB3为手动停止按钮，分别装于大门内、外侧，实施手动控制大门开和关。
2．自动控制开门：当KA1得电，其常开触点KA l—1闭合，接触器KM1、KM2通电动作，其常开触点KM1-1、KM2-6闭合自锁。
在图12．2．1(c)中KM2-4、KM2-5触点闭合，电机正转，大门自动打开，互锁触点KM2-1断开，不使控制电机反转的接触器KM1通电，起互锁保护作用。
3．自动关门：当大门开到极限位置，压住行程开关SQ2，使其触点闭合(不压住为常开)。
这时，延时继电器KT1和KT2得电，KT2-1，触点立即断开，KM2失电，电机停止正转，同时KM2-1：闭合。
KT1-1触点在KT1得电延时十几秒钟闭合，让汽车通过大门。
当KT1-1延时闭合后，这时由于SQ1(关门限位开关，只有当压住后触点断开)、SQ2均闭合，使KM3形成通路得电。
在图12．2．1(c)中KM3-5、KM3-6闭合，电机反转关门。
当KM3得电，KM3-2，闭合自锁，而SQ2断开，这是通路为SQ1→KA l-2→KM3-2→KT1-1→KM3→KM2—1。
当大门关到极限位置，SQ1断开，KT1和KT2失电，KT1-1触点立即断开，电机反转停止。
4．大门关闭过程中重开：若在关门过程中，另有一辆汽车又发声音信号要进车库，则KA1又重新得电，则KA l—2断开，KT1和KT2失电，KT1-1，立即断开，使KM3失电，停止反转，而KT2-1立即闭合，KM2又得电，大门重开，再重复上述2、3过程。
(三)晶闸管单相桥式半控整流和触发控制电路
直流电机电枢的直流电压Ud由单相桥式晶闸管半控整流电路供给。
如图12．2．1(f)所示。
晶闸管导通角θ越大，则Ud越大，电机转速越快。
而θ角的大小由单结晶体管T12组成的振荡电路中电阻R35上输出脉冲的控制角α控制。
其控制联系如下：如果T9基极电流i B9越大，则T10的基极电位越低，i C10越大，对电容C19充电速度加快，达到T12导通的峰点电压U P所需时间越短。
R35上脉冲控制角α减小，晶闸角导通角θ增加，使u M加大。
此电路中i B9受三路电流调节控制。
1．手动调速：当KM2得电，电机正转开门，在图1 2．2．1(c)中触点KM2-2闭合，KM2-3断开，调节电位器R W2，若使R W2增加，相当于T9的上偏置电阻值增加，使i H和i B9减小。
由上述可知，引起u M减小，开门速度减慢。
电容C17使电机在启动时有延时缓冲作用。
因为对C17充电过程中，使i H和i B9逐渐增大，以防止电机全速起动电流过大而损坏晶闸管。
在电机停转时刻，KM2-3，和KM3-4闭合，C17被短接放电。
R W3用来手动调节关门速度。
2．电压负反馈稳速：当ud不稳引起电机转速变化，如u M增加，转速升高，则在电位器R W5上取出的电压增加，电阻R30分流i N增加，使i B9小，从而使α控制角增加，u M减小，
使转速下降达到稳速。
3．过载保护，当电机过载时，电枢电流i M增加，取样电阻R40和R W4上的电压增加，使T11导通，在D6上分流i S增加，使i B9减小，α角增加，使u M减小，保护了电机。
由于电机为电感性负载，与电机并联的二极管D16起续流作用，使电机电流平稳。
T9基极上D7，D8对U B9起限幅作用。
