表面粗糙度标注方法示例

表面粗糙度的标注【可编辑范本】

1。

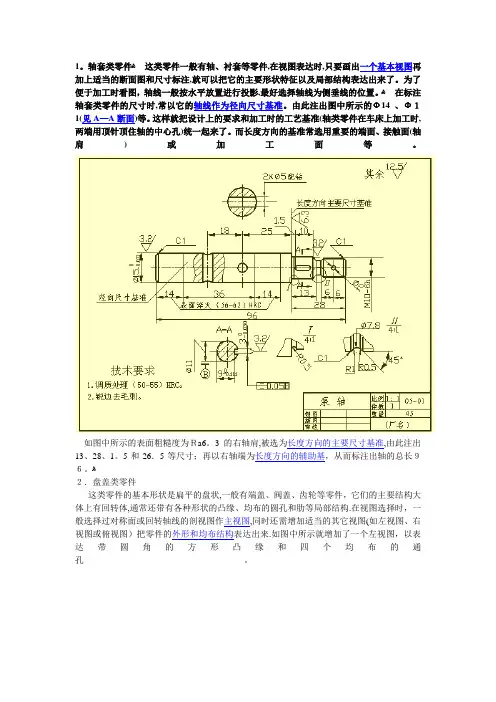

轴套类零件ﻫ这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。

ﻫ在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф１1(见A—A断面)等。

这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。

而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。

如图中所示的表面粗糙度为Ｒa6。

3的右轴肩,被选为长度方向的主要尺寸基准,由此注出13、28、1。

5和26．5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长９６。

ﻫ２．盘盖类零件这类零件的基本形状是扁平的盘状,一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构.在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图,同时还需增加适当的其它视图(如左视图、右视图或俯视图）把零件的外形和均布结构表达出来.如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3ﻫ．叉架类零件ﻫ这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时,主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构．踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的,而对于T字形肋,采用剖面比较合适.在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图．４。

箱体类零件ﻫ一般来说,这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

表面粗糙度国家标注

技术产品文件中表面结构要求标注的控制元素
10/9/2019
a 上限或下限符号U或L b 滤波器类型“x”。标准滤波器是高斯滤波器(GB/T 18777)。
以前的标准滤波器是2RC滤波器。将来也可能对其他的滤波器进行标准化。在转换期间，在图样上标注滤波器类型对某些公司比较方便。滤波器类型可以标注为“高斯滤波器”或 “2RC"。滤波器名称并没有标准化，但这里所建议的标注名称是明确的，无争议的。
和 GB/T18778.32006 定义) 。其中轮廓参数是我国机械图样中目前最常用的,
轮廓算术平均偏差 Ra、轮廓最大高度 Rz 中的两个高度为最多。粗糙度轮廓也称 R 轮廓。
10/9/2019
R轮廓（粗糙度参数）
（1）轮廓算术平均偏差Ra（幅度参数）
在取样长度内，被测实际轮廓上各点至轮廓中线距离绝对值的平均值，即：
10/9/2019
10/9/2019
（3）轮廓单元的平均宽度RSm（间距参数）
在一个取样长度范围内所有轮廓单元的宽度 Xsi的平均值。
1 m
R Sm m i1 Xsi
10/9/2019
10/9/2019
二、表面粗糙度（评定参数及数值）的选择
1 评定参数的选择：如无特殊要求，一般仅选用幅度参数。推荐优先选用Ra值，因为Ra能充分反映零件表面轮廓的特征。以下情况下例外：
能、导电导热性能和胶合强度等也有着不同程度的影响。
10/9/2019
有关检验规范的基本术语
1 取样长度和评定长度取样长度——测量表面粗糙度轮廓时，测量限制的一
段足够短的长度，以限制或减弱波纹度、排除形状误差对表面粗糙度轮廓测量的影响。（详见P134表5-1）评定长度默认为 5 个取样长度, 否则应注明个数。例如Rz0.4、Ra3 0.8、Rz1 3.2 分别表示评定长度为 5 个( 默认) 、3个、1 个取样长度。

表面粗糙度标注方法

表面粗糙度选用-----------------------------------------------------------序号=1Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用-----------------------------------------------------------序号=2Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等-----------------------------------------------------------序号=3Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面-----------------------------------------------------------序号=4Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等-----------------------------------------------------------序号=5Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

(整理)表面粗糙度在图样上的标注方法

表面粗糙度在图样上的标注方法表面粗糙度符号、代号应注在可见轮廓线、尺寸线、尺寸界线或者它们的延长线上;符号的尖端必须从材料外指向表面；在同一张图样上，每一表面一般只标注一次符号、代号，并尽可能靠近有关的尺寸线。

在表7’中摘要列举了表面粗糙度标注的有关规定及图例。

表７表面粗糙度的标注方法及示例机械零件表面粗糙度的选择表面粗糙度是反映零件表面微观几何形状误差的一个重要技术指标，是检验零件表面质量的主要依据；它选择的合理与否，直接关系到产品的质量、使用寿命和生产成本。

机械零件表面粗糙度的选择方法有3种，即计算法、试验法和类比法。

在机械零件设计工作中，应用最普通的是类比法，此法简便、迅速、有效。

应用类比法需要有充足的参考资料，现有的各种机械设计手册中都提供了较全面的资料和文献。

最常用的是与公差等级相适应的表面粗糙度。

在通常情况下，机械零件尺寸公差要求越小，机械零件的表面粗糙度值也越小，但是它们之间又不存在固定的函数关系。

例如一些机器、仪器上的手柄、手轮以及卫生设备、食品机械上的某些机械零件的修饰表面，它们的表面要求加工得很光滑即表面粗糙度要求很高，但其尺寸公差要求却很低。

在一般情况下，有尺寸公差要求的零件，其公差等级与表面粗糙度数值之间还是有一定的对应关系的。

在一些机械零件设计手册和机械制造专著中，对机械零件的表面粗糙度和机械零件的尺寸公差关系的经验及计算公式都有很多介绍，并列表供读者选用，但只要细心阅来，就会发现，虽然采取完全相同的经验计算公式，但所列表中的数值也不尽相同，有的还有很大的差异。

这就给不熟悉这方面情况的人带来了迷惑。

同时也增加了他们在机械零件工作中选择表面粗糙度的困难。

在实际工作中，对于不同类型的机器，其零件在相同尺寸公差的条件下，对表面粗糙度的要求是有差别的。

这就是配合的稳定性问题。

在机械零件的设计和制造过程中，对于不同类型的机器，其零件的配合稳定性和互换性的要求是不同的。

在现有的机械零件设计手册中，反映的主要有以下3种类型：∙第1类主要用于精密机械，对配合的稳定性要求很高，要求零件在使用过程中或经多次装配后，其零件的磨损极限不超过零件尺寸公差值的10%，这主要应用在精密仪器、仪表、精密量具的表面、极重要零件的摩擦面，如汽缸的内表面、精密机床的主轴颈、坐标镗床的主轴颈等。

表面粗糙度的标注

1。

轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时,两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩)或加工面等。

如图中所示的表面粗糙度为Ra6。

3的右轴肩,被选为长度方向的主要尺寸基准，由此注出13、28、1。

5和26。

5等尺寸；再以右轴端为长度方向的辅助基,从而标注出轴的总长96。

2。

盘盖类零件这类零件的基本形状是扁平的盘状,一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构.在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图)把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3。

叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变,在选择主视图时，主要考虑工作位置和形状特征.对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的,而对于T字形肋，采用剖面比较合适.在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

表面粗糙度的标注方法-新规定

表面粗糙度的标注方法有了新规定表面粗糙度是工程图样和技术文件中的重要内容，GB/T 131‐2006《产品几何技术规范（GPS ）技术产品文件中表面结构的表示法》等同采用国际标准，于2007‐02‐01起代替GB/T 131‐1993。

一、表面粗糙度在工程图样中的标注方法1. 新标准规定，当表面粗糙度有单一要求和补充要求时，应使用长边上有一条横线的完整图形符号，完整符号有三种（见图1）。

（a ）允许任何工艺（b ）去除材料（c ）不去除材料图1表面粗糙度各项要求标注的位置如图2所示：图2例1（见图3）：图3例2（见图4）：图4例3（传输带/取样长度为默认值，评定长度中所含取样长度的个数不是默认的5，而是含有3个取样长度，见图5）：图5例4（见图6）：图62. 表面粗糙度的注写和读取方向要与尺寸的注写和读取方向一致（见图7），并标注在轮廓线上（轮廓线的延长线上）或指引线上（见图8和图9）。

图7 图8（a ）（b ）图93. 必要时也可标注在特征尺寸的尺寸线上（见图10和图11）或形位公差的框格上（见图12）。

图10（a）（b）图11（a）（b）图124. 当多个表面有相同要求或图纸空间有限时，可采用简化注法（见图13～图15）。

注：图示的表面粗糙度符号是指对图形中封闭轮廓的周边六个面的共同要求（不包括前后面）。

图13（a）（b）注：多数表面有相同要求，可统一标注在标题栏的附近，而不是标注在图形的右上角。

图14（a）（b）注：用带字母或不带字母的图形符号，以等式的形式注写在图形或标题栏附近。

图155. 两种或多种工艺获得的同一表面的注法（见图16）。

注：同时给出镀覆前后的表面粗糙度要求的注法。

图16二、标注表面粗糙度以前应弄清楚的几个问题1. 什么是传输带/取样长度？其具体数值是多少？在图样上如何标注？在什么情况下可不标注？2. 什么是评定长度？它与取样长度有什么关系？在图样上如何标注？在什么情况下可不标注？3. 极限值的两个判断规则是什么？在图样上如何表示？4. 单向极限和双向极限在图样上如何表示？在什么情况下可省略“U”、“L”？5. Rz的含义是什么？它与原Ry是什么关系？参考资料GB/T 131-2006产品几何技术规范（GPS）技术产品文件中表面结构的表示法李震、崔长德 2007-05-20。

(整理)表面粗糙度在图样上的标注方法

表面粗糙度在图样上的标注方法表面粗糙度符号、代号应注在可见轮廓线、尺寸线、尺寸界线或者它们的延长线上;符号的尖端必须从材料外指向表面；在同一张图样上，每一表面一般只标注一次符号、代号，并尽可能靠近有关的尺寸线。

在表7’中摘要列举了表面粗糙度标注的有关规定及图例。

表７表面粗糙度的标注方法及示例机械零件表面粗糙度的选择表面粗糙度是反映零件表面微观几何形状误差的一个重要技术指标，是检验零件表面质量的主要依据；它选择的合理与否，直接关系到产品的质量、使用寿命和生产成本。

机械零件表面粗糙度的选择方法有3种，即计算法、试验法和类比法。

在机械零件设计工作中，应用最普通的是类比法，此法简便、迅速、有效。

应用类比法需要有充足的参考资料，现有的各种机械设计手册中都提供了较全面的资料和文献。

最常用的是与公差等级相适应的表面粗糙度。

在通常情况下，机械零件尺寸公差要求越小，机械零件的表面粗糙度值也越小，但是它们之间又不存在固定的函数关系。

例如一些机器、仪器上的手柄、手轮以及卫生设备、食品机械上的某些机械零件的修饰表面，它们的表面要求加工得很光滑即表面粗糙度要求很高，但其尺寸公差要求却很低。

在一般情况下，有尺寸公差要求的零件，其公差等级与表面粗糙度数值之间还是有一定的对应关系的。

在一些机械零件设计手册和机械制造专著中，对机械零件的表面粗糙度和机械零件的尺寸公差关系的经验及计算公式都有很多介绍，并列表供读者选用，但只要细心阅来，就会发现，虽然采取完全相同的经验计算公式，但所列表中的数值也不尽相同，有的还有很大的差异。

这就给不熟悉这方面情况的人带来了迷惑。

同时也增加了他们在机械零件工作中选择表面粗糙度的困难。

在实际工作中，对于不同类型的机器，其零件在相同尺寸公差的条件下，对表面粗糙度的要求是有差别的。

这就是配合的稳定性问题。

在机械零件的设计和制造过程中，对于不同类型的机器，其零件的配合稳定性和互换性的要求是不同的。

在现有的机械零件设计手册中，反映的主要有以下3种类型：∙第1类主要用于精密机械，对配合的稳定性要求很高，要求零件在使用过程中或经多次装配后，其零件的磨损极限不超过零件尺寸公差值的10%，这主要应用在精密仪器、仪表、精密量具的表面、极重要零件的摩擦面，如汽缸的内表面、精密机床的主轴颈、坐标镗床的主轴颈等。

表面粗糙度标注示例Vppt课件

1. 零件表面渗碳深度不小于 0.05mm ； 2.淬火硬度59HRC。
表面处理和热处理在图上的标注（二）
抛光
重复要素粗糙度注法
连续表面粗糙度注法
同一表面粗糙度要求不同的注法
齿轮工作表面的粗糙度注法
齿轮、花键、螺纹工作表面的粗糙度注法
镀（涂）覆或其它表面处理的表面粗糙度标注方法
a
a1
a a1
35～45 HRC
渗碳深度0.7～0.9,56～62HRC
表面处理和热处理在图上的标注（一）
技术要求
M
表面粗糙度符号、代号一般注在可见轮廓线、尺寸界线、引出线或它们的延长线上。
表面粗糙度代号中数字及符号的方向必须按规定标注。
地位狭小或不便标注时，符号、代号可以引出标注
两侧同时加工
相同表面粗糙度统一标注方法
=
省B3.15
R
中心孔、键槽、圆角、倒角的表面粗糙度代号简化注法

表面粗糙度的表示方法及含义

大轮廓谷深的平均值之和，如图 4.6 所示，Rz 的数学表达式为：
∑ ∑ Rz =
1（ 5
5 i =1
y pi
+
5
yvi ）
i =1
图 4.6 微观不平度十点高度
Rz 值越大，表面越粗糙。由于测点少，不能充分、客观反映实际表面状况，但测量、计算方便，所以应用较多。
3. 轮廓最大高度 Ry 在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。见图 4.7。
(a) 螺纹、内孔的标注
(b) 不同方向表面的标注
图 4.9 表面粗糙度标注
图 4.10 花键、齿轮粗糙度标注
4.4 表面粗糙度数值的选择
零件表面粗糙度不仅对其使用性能的影响是多方面的，而且关系到产品质量和生产成本。因此在选择粗糙度数值时，应在满足零件使用功能要求的前提下，同时考虑工艺性和经济性。在确定零件表面粗糙度时，除了有特殊要求的表面外，一般采用类比法选取。
具体数值见表 4-1。
表 4-1 取样长度和评定长度的选用值
Ra/μm
Rz、Ry/μm
l /mm
≥0.008～0.02 ＞ 0.02～0.10 ＞ 0.10～2.0 ＞ 2.0～10.0 ＞ 10.0～80.0
≥ 0.025～0.10 ＞ 0.10～0.50 ＞ 0.50～10.0 ＞ 10.0～50.0 ＞ 50.0～320
4.2.2 表面粗糙度的评定参数
图 4.5 轮廓算术平均
1. 轮廓算术平均偏差 Ra 在取样长度内，轮廓偏距绝对值的算术平均值。见图 4.5
所示。
∫ Ra =
1
l
y dx
l0
或近似为
∑ Ra =
1 n
n i =1

表面粗糙度的标注方法及示例

表面粗糙度的标注方法及示例
一、符号和代号
表面粗糙度的标注符号为“Ra”或“Rz”，其中“Ra”为轮廓算术平均偏差，“Rz”为微观不平度十点高度。

它们都是以μm（微米）为单位的。

二、标注示例
表面粗糙度的标注应包括表面粗糙度符号和代号、表面粗糙度的数值以及表面粗糙度的加工方法、位置和方向等必要信息。

例如：表面粗糙度Ra=3.2μm，加工方法为车削，表面粗糙度符号和代号标注在轮廓线上，位置为零件的顶部。

三、标注方法
表面粗糙度的标注方法有三种：直接标注法、最大实体符号法和最小实体符号法。

直接标注法是指在图样上直接标注表面粗糙度符号和代号；最大实体符号法是指在图样上标注表面粗糙度符号和代号的同时，还标注最大实体尺寸；最小实体符号法是指在图样上标注表面粗糙度符号和代号的同时，还标注最小实体尺寸。

四、Ra与Rz的选用原则
在实际应用中，应根据零件的表面质量要求、加工方法以及使用要求等因素来选择合适的表面粗糙度代号。

一般来说，Ra 适用于一般用途的加工表面，Rz适用于具有重要功能要求的加工表面。

具体选用原则如下：
1. Ra=3.2μm：适用于一般用途的加工表面，如车削、铣削、钻孔等。

2. Ra=10μm：适用于具有一般精度要求的加工表面，如磨削、研磨等。

3. Ra=0.8μm：适用于具有较高精度要求的加工表面，如精密磨削、超精加工等。

4. Ra=2μm：适用于具有很高精度要求的加工表面，如超精密磨削、镜面磨削等。

5. Ra=0.2μm：适用于具有极高精度要求的加工表面，如纳米级加工、精密镀膜等。

8-4轮廓算术平均偏差及表面粗糙度标注示例

粗糙度标注示例4
粗糙度标注示例1
带有横线的表面粗糙度符号的注法。粗糙度标注示例2
用细线相连的表面只标注一次。
当零件所有表面具有相同的表面粗糙度要求时，其代（符）号，可在图样的右上角统一标注。其符号应较一般的代号大1.4倍。
粗糙度标注示例3
可以标注简化代号，但要在标题栏附近说明这些简化代号的意义。
也可采用省略的注法，但要在标题栏附近说明这些简化代（符）号的意义。
零件表面微小不平的情况
轮廓算术平均偏差Ra
表面轮廓
Ra
L=取样长度 OX– 基准线
代号中数字的方向必须与尺寸数字方向一致。对其中使用最多的一种代（符）号可以统一标注在图样右上角，并加注“其余”两字，且应比图形上其他代（符）号大1.4倍。
不同位置表面代号的注法。符号的尖端必须从材料外指向表面。

表面粗糙度的标注方法

表面粗糙度的新标注方法表面粗糙度是工程图样和技术文件中的重要内容，GB/T 131‐2006《产品几何技术规范（GPS）技术产品文件中表面结构的表示法》等同采用国际标准，于2007‐02‐01 起代替GB/T131‐1993。

一、表面粗糙度在工程图样中的标注方法1. 新标准规定，当表面粗糙度有单一要求和补充要求时，应使用长边上有一条横线的完整图形符号，完整符号有三种（见图1）。

（a）允许任何工艺（b）去除材料（c）不去除材料图1表面粗糙度各项要求标注的位置如图2 所示：图2单一要求：a ——第一个表面粗糙度要求（传输带/取样长度参数代号数值）b ——第二个表面粗糙度要求（传输带/取样长度参数代号数值）补充要求：c ——加工方法（车、铣、磨、涂镀等）d ——表面纹理和方向e ——加工余量例1（见图3）：图3含义：上限值Ra=50μm；下限值Ra=6.3μm；U 和L 分别表示上限值和下限值，当不会引起歧义时，也可不标注U、L；极限值规则均为“16%规则”；两个传输带均为0.008mm—4mm（其中4mm 为取样长度）；评定长度中含有5 个取样长度（默认），5×4mm = 20 mm；加工方法为铣；表面纹理符号c（表示表面纹理呈近似同心圆，且圆心与表面中心相关）；加工余量为3mm。

例2（见图4）：图4含义：第一个表面粗糙度要求Ra 的上限值为1.6μm（符合16%规则），其取样长度为0.8mm；第二个表面粗糙度要求Rz 的上限值为12.5μm（符合最大规则），其取样长度为2.5mm，Rz 的下限值为3.2μm（符合最大规则），其取样长度为2.5mm，其中U、L 在不会引起歧义时也可不标注。

例3（传输带/取样长度为默认值，评定长度中所含取样长度的个数不是默认的5，而是含有3 个取样长度，见图5）：图5含义：传输带/取样长度为默认值；评定长度为3 个取样长度；默认Rz 为上限值要求，Rz = 6.3μm，符合最大规则。

表面粗糙度的标注

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

表面粗糙度的标注方法

c)位置c―加工方法
标注加工方法、表面处理、涂层或其它加工工艺要求等。如车，辊，镀等加工表面。
d)位置d―表面鍍覆
加工过程中有表面镀覆和方向要求时可按照如附錄A中表A1所示的符号(如“=”,“X”,“M”)标注在完整表面粗糙度图形符号中。
e)位置e―加工余量
加工余量通常只有在同一图形中有多个加工工艺阶段时标注.例如,在鑄造或鍛壓件的毛胚图上要給出成品零件的尺寸時通常标注加工余量.
与一般表面粗糙度要求相偏离的表面粗糙度要求应该直接标在特殊表面的相同视图中,见图12.
a) b)
图12简化标注–大多数表面有相同的表面粗糙度要求
4.4.2多表面的相同要求
带字母的图形符号标注-如果它的含义被解释在工件附近,或者在标题框附近,或者在注释中注明,简化参考标注可以用于多表面,如图13所示。
c)ISO 4288:1996產品幾何技術規範–表面結構: 輪廓法–評定表面結構的規則和方法；
4.內容:
4.1表面粗糙度圖形符號
4.1.1完整的表面粗糙度图形符号如图1所示
a)允许任何工艺(APA) b)去除材料(MRR) c)不去除材料(NMR)
图1完整的图形符号
在文字描述中，图1所示a, b,c三种情形分別用APA,MRR,NMR表示。
MRR Ra 0.3; MRR L Ra 0.3
a)文字描述b)图形符号
当有多个表面粗糙度要求时,作为双项公差应该是在每个完全图形符号上加两个公差极限,上限值前加U，下限值前加L。例如
MRR U Rz 0.9; L Ra 0.3
a)文字描述b)图形符号
上下极限用相同参数的不同极限值表示時，如果不妨碍理解的话，可以不加U和L。例如
4.1.2当環繞工件轮廓的所有外圍表面(完整特征)有相同的表面粗糙度时,在图1所示的完整图形符号上加一圆圈,在图形中代表工件的封闭轮廓,如图2所示。

表面粗糙度的标注

表面粗糙度的标注介绍表面粗糙度标注是一种对物体表面质量的客观度量方法。

通过量化物体表面的不平整程度，我们可以更好地理解和掌握材料的质量特征。

表面粗糙度标注在各个领域得到广泛应用，如制造业、建筑业、材料科学等。

本文将全面、详细地探讨表面粗糙度标注的定义、应用、常用方法以及标注结果的分析与解读。

定义表面粗糙度是指物体表面在微观范围内的凹凸不平程度。

这些凹凸结构的尺寸、形状和分布方式都会影响物体的外观、性能和可靠性。

表面粗糙度标注是对这些凹凸结构进行定量描述，并将其转化为可衡量的数值。

应用表面粗糙度标注在许多领域中都具有重要的应用价值。

以下是一些常见的应用示例：制造业在制造业中，表面粗糙度标注是评估产品质量和性能的重要指标。

通过对产品表面的精确测量和标注，制造商可以优化生产工艺、改善产品设计，并确保产品符合相关标准和规范。

建筑业建筑材料的表面粗糙度直接影响建筑物的外观和性能。

通过对材料表面的标注，建筑师可以选择适合的材料，确保建筑物在长期使用中保持稳定和美观。

材料科学表面粗糙度标注在材料科学中广泛应用于研究材料的性质和行为。

通过对不同材料表面的粗糙度进行比较和分析，科学家可以深入研究材料的力学性能、摩擦特性以及与其他材料的相互作用。

常用方法表面粗糙度标注的方法多种多样，下面介绍几种常用的测量和标注方法：划痕法划痕法是一种常见的表面粗糙度标注方法。

通过在材料表面划过一定长度的标准划痕，然后测量划痕的长度或深度，可以得到表面的粗糙度数值。

光学方法光学方法利用光学原理测量物体表面的形貌特征。

常用的光学方法包括白光干涉法、激光扫描法和投射仪法等。

这些方法可以实时、非破坏性地获取物体表面的三维形貌数据。

接触法接触法是通过将探针或触针与物体表面接触，并测量其表面形貌的方法。

常见的接触法包括触针测量仪、原子力显微镜等。

标注结果的分析与解读表面粗糙度的标注结果通常以数字表示，在工程和科学研究中，我们需要对这些数字进行分析与解读。

表面粗糙度符号及标注方法

表面粗糙度符号及标注方法表面粗糙度是机械加工中一个重要的参数，它影响着机械零件的摩擦、磨损、密封以及疲劳寿命等性能。

在机械设计和制造领域，准确标注表面粗糙度至关重要。

本文将详细介绍表面粗糙度的符号及标注方法。

一、表面粗糙度符号表面粗糙度的符号通常由两个部分组成：图形符号和粗糙度值。

图形符号是一个矩形框，框内有一条波浪线，表示表面粗糙度。

粗糙度值通常位于图形符号的下方或右侧，表示表面粗糙度的具体数值。

表面粗糙度符号示例：```Ra 3.2| || ||___|```其中，Ra表示采用算术平均偏差（Arithmetic Mean Deviation）的表面粗糙度评定方法，3.2表示表面粗糙度的数值，单位为微米（μm）。

二、表面粗糙度标注方法1.直接标注法直接标注法是将表面粗糙度符号直接标注在零件图上的相应表面上。

标注时，符号的放置位置应尽量靠近被标注的表面，便于阅读。

2.引线标注法当零件图上的空间有限或需要详细说明表面粗糙度时，可以采用引线标注法。

引线标注法将表面粗糙度符号放置在图样的一角，并通过一条引线与被标注表面相连。

3.集中标注法对于多个相同表面粗糙度的表面，可以采用集中标注法。

将表面粗糙度符号集中标注在图样的一角，并在符号下方注明所有被标注表面的编号。

4.标注顺序在标注表面粗糙度时，应遵循以下顺序：（1）先标注加工难度较大的表面；（2）然后标注加工难度较小的表面；（3）最后标注未注明的表面。

三、注意事项1.表面粗糙度符号和数值应清晰、规范，避免出现模糊、错误或遗漏的情况；2.标注表面粗糙度时，应根据零件的实际使用要求、加工工艺和材料性能等因素进行合理选择；3.在零件图上，应尽量避免重复标注相同的表面粗糙度。

通过以上介绍，相信大家对表面粗糙度符号及标注方法有了更深入的了解。

粗糙度标注示例解释

粗糙度标注示例解释粗糙度标注是一种通过计算机视觉技术来测量物体表面粗糙程度的技术手段，它不仅能够有效检测出物体表面的粗糙程度，还可以帮助预测和确定每一面的粗糙状态。

由于它的精度高，简单易用，因此在工程上的应用也尤其广泛，比如它可以帮助我们检测一件产品的表面状态，或者进行工件的侵蚀检测，甚至可以帮助我们进行非常多的金属工程上的应用。

在粗糙度标注的应用中，最常见的一种类型是“普通粗糙度标注”。

这种标注方式是根据物体表面粗糙程度来给出不同等级的标注，从而帮助我们分析物体表面的粗糙状态。

普通粗糙度标注示例如下：1、平坦：表面完全平整无任何粗糙程度，可以用一个平坦的垫子测试；2、极致：表面的粗糙程度接近极致，一般可以触摸和感受到；3、轻微：表面有轻微的粗糙度，不影响表面的光滑状态；4、中度：表面的粗糙程度略高于轻微，可以感受到表面的凹凸；5、极端：表面的粗糙程度接近极端，触摸表面可以明显感受到粗糙度；6、最大：表面粗糙度达到最大，非常不平整，完全无法触摸。

此外，还有一些特殊的粗糙度标注，主要是根据特定的工程目的进行的精细的标注。

比如，针对某种特定的外观要求，例如“柔软质感”，那么就需要使用三维粗糙度雷达进行精确测量。

此外，在精细粗糙度标注中还可以使用激光、超声波和X射线等技术来精确测量表面粗糙程度，从而满足不同的工程要求。

研究表明，粗糙度标注可以精确测量低粗糙度，而且数据可重复使用，可以轻松更新，具有良好的可靠性。

在工程和制造上，它是一种有效的技术手段，可以帮助企业提高产品的表面粗糙度，提高产品质量，减少不良品的产生。

综上所述，粗糙度标注是一种把物体的表面粗糙程度精确测量出来的技术手段，可以有效提高工程和制造过程中的效率和准确性，提高产品的表面粗糙度，有效增强产品质量。

因此，该技术在工程和制造中非常重要。
