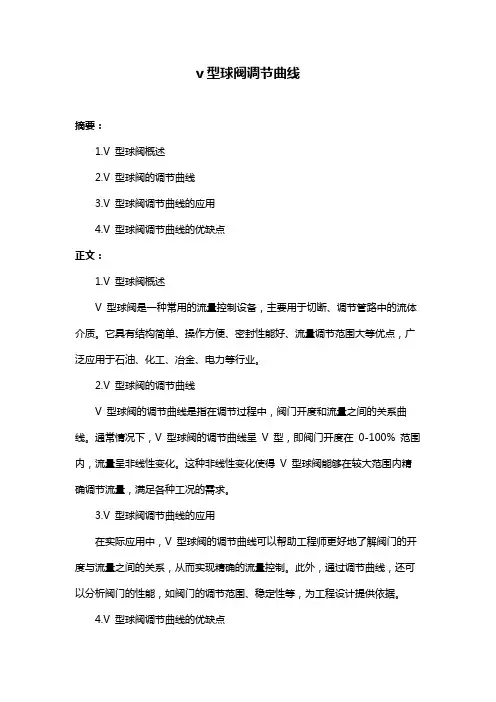

摘要：
1.V 型球阀概述
2.V 型球阀的调节曲线
3.V 型球阀调节曲线的应用
4.V 型球阀调节曲线的优缺点
正文：
1.V 型球阀概述
V 型球阀是一种常用的流量控制设备，主要用于切断、调节管路中的流体介质。
它具有结构简单、操作方便、密封性能好、流量调节范围大等优点，广泛应用于石油、化工、冶金、电力等行业。
2.V 型球阀的调节曲线
V 型球阀的调节曲线是指在调节过程中，阀门开度和流量之间的关系曲线。
通常情况下，V 型球阀的调节曲线呈V 型，即阀门开度在0-100% 范围内，流量呈非线性变化。
这种非线性变化使得V 型球阀能够在较大范围内精确调节流量，满足各种工况的需求。
3.V 型球阀调节曲线的应用
在实际应用中，V 型球阀的调节曲线可以帮助工程师更好地了解阀门的开度与流量之间的关系，从而实现精确的流量控制。
此外，通过调节曲线，还可以分析阀门的性能，如阀门的调节范围、稳定性等，为工程设计提供依据。
4.V 型球阀调节曲线的优缺点
优点：
a.V 型球阀调节曲线呈非线性，具有较大的调节范围，能够满足不同工况的需求；
b.V 型球阀的结构简单，操作方便，便于维护；
c.V 型球阀的密封性能好，可实现零泄漏。
缺点：
a.V 型球阀的调节曲线存在一定的不稳定性，可能导致流量波动；
b.在某些特殊工况下，V 型球阀的调节效果可能不佳。
总之，V 型球阀调节曲线具有显著的优点，为工程师提供了一种有效的流量控制手段。
v型球阀调节曲线
v型球阀调节曲线
V 型球阀是一种常用的调节流量的阀门，它的调节曲线是指通过调节阀门开度来控制流量的变化规律。
下面是关于V 型球阀调节曲线的一些基本信息：
1. 线性调节：在某些情况下，V 型球阀的调节曲线可以呈现出近似线性的特性。
这意味着，当阀门开度增加时，流量也会成比例地增加，形成一条直线。
这种线性调节特性适用于需要精确控制流量的应用场景。
2. 等百分比调节：另一种常见的调节曲线是等百分比调节。
在这种情况下，随着阀门开度的增加，流量的增加速度会逐渐减缓。
等百分比调节曲线的特点是在不同的开度范围内，流量的变化量相对于开度的变化量保持恒定。
3. 抛物线调节：抛物线调节曲线是一种介于线性和等百分比之间的调节方式。
在抛物线调节曲线中，流量的增加速度在开始时较快，然后逐渐减缓，最终趋于平稳。
具体的V 型球阀调节曲线可能会因不同的阀门设计和工作条件而有所不同。
在实际应用中，根据具体的需求和系统特性选择合适的调节曲线非常重要，以确保流量控制的准确性和稳定性。
气动V型调节球阀
气动V型调节球阀气动v型活塞式调节球闻（简称调节球阀）．是一种旋转型调节球阀-为气动单元组合仪表中的执行单元，一般与电气阀门定位器或气动阀门定位器组合使用。
阀门结构有安装增强聚四氟乙烯软密封阀座与1Cr18Ni9或OCr18Ni12M02(Ti)部分堆焊司太莱合金的全金属硬密封阀座两种。
分别用于常温（-40~200°C）及高温（-60~4500C）场合。
该产品传动效率高,推力大，密封性能好’额定流量系数大，零件互换性强等特点。
因厨芯与阀座关闭时有“剪切”作用一可特别用于介质含有纤维丝状、颗粒物或粘度极高等工况。
因而广泛应用于造纸、石油、化工、制药、冶金、轻纺、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量、压力、液位、温度调节，以达到自动化控制过程中生产工艺按一定的规范进行。
口结构与作用原理调节球阀主要由气动活塞式执行机构和带V型切口的部分球面形调节球阀两部分组成其结构见下图口订货须知·产品名称、型号·公称通径、公称压力、介质名称、介质工作温度·阀门作用方式：电开或电闭·执行机构类型：电子式还是机械式，是国产还是要进口，是否要防爆·阀体、阀内件材料要求·其它口选配附件1、电气阀门定位器、空气过滤减压器（气源处理三联件2、电磁阀（电压、是否防爆）3、限位开关（回讯器）、阀位传送器4、保位阀5、手轮口订货须知·产品名称、型号·公称通径、公称压力、介质名称、介质工作温度·阀门作用方式：气开或气闭·执行机构类型：双作用还是单作用（弹簧复位），是国产还是要进口，是否要带手轮·阀体、阀内件材料要求·其它配套附件。
气动V型调节球阀_图文解读
气动V型调节球阀
一、概述
ZSSV气动V型活塞式调节球阀(简长调节球阀,是一种旋转型调节球阀,为气动单元组
合仪表中的执行单元,一般与电气阀门定位器或气动阀门定位器组合使用。
阀芯开有V型切
口,与阀座相对转动产生剪切力,防止卡死。
特别适用于泥浆和含有纤维介质,以及含有微
小因休悬浮特介质的调节。
因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处
理等生产部门的气体、蒸汽、液体输送管道中介质流量调节,以达到生产过程控制要求。
本系列产品公称压力等级有PN1.6、4.0、6.4MPa,公称通径范围从25mm至300mm,允许
泄漏量等级有IV级VI级。
二、主要零件材料
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti 阀杆:OCr17Ni12Mo2、OCr17Ni14Cu4Nb
阀板:ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀杆(板轴承:OCr17Ni12Mo2
阀芯:增强聚四氟乙烯、司钛莱合金堆焊
压圈:OCr17Ni12Mo2
阀座(密封环:聚四氟乙烯、石墨
阀座托架:OCr17Ni12Mo2
垫环:氟橡胶O形圈
三、性能技术参数
四、阀形式
五、外形尺寸(单位:mm。
V形调节球阀阀芯结构与等百分比流量特性分析
书山有路勤为径，学海无涯苦作舟
V 形调节球阀阀芯结构与等百分比流量特性分析
通过理论分析V 形球阀的流量与阀座处流通面积的关系，导出了流通面积、阀芯V 形切口和球冠半径的近似计算式。
利用等百分比流量特性优化阀芯V 形切口和球冠半径，使V 形球阀的设计流量特性与等百分比流量特性趋于一致，减小了流量系数误差，并给出了一个优化设计实例。
在工业过程自动控制中，由于V 形球阀调节比大，调节元件可切断流体中的纤维、粘性悬浮杂质，而被广泛应用于造纸、纺织等行业的物料控制和调节。
目前，我国V 形球阀调节球阀的调节特性和国外同来产品比较缺点在于调节范围较窄、调节特性和实际工艺流程的调节特性存在较大误差，主要原因是不同开度下的流通面积满足不了实际流通量。
笔者通过理论分析V 形球阀不同开度下的流量与阀座处流通面积的关系，优化阀芯球结构，使V 形球阀的设计流量特性与等百分比流量特性趋于一致，减小调节误差，增强V 形球阀的可调性和灵敏度。
1、流通面积结构笔者分析的V 形调节球阀，其主要参数为：压差
Δp=100kPa，可调比R=50，介质为水，结构如，A 为流道座面积，cm2; ρ流体密度，g/cm3。
令，则球阀的不同开度下流通面积为：(3) 由等百分比流量特性得到的球阀流通面积Ar 为依据，确定阀芯的结构参数，则球阀的流量特性能够符合等百分比流量特性。
3.2、流通面积的计算
阀芯不同开度的模型如时，V 形切口进入阀体流道，流通面积由阀体流道和V 形切口构成(时，部分V 形切口进入阀体流道，如其中。
VQ677F气动V型球阀
一、VQ677F气动V型球阀产品概述
VQ677F/PPL气动V型球阀由GT气动活塞式执行机构和对夹式V型球阀二部分组成。
气动活塞式执行机构分单作用和双作用二种，对夹式V型球阀密封形式分为软密封和硬密封二种，由于气动V型球阀为直角回转式结构，当阀芯相对于阀座旋转时具有较强的剪切作用，因此该产品尤其适用于带有纤维和微小颗粒介质的调节控制。
该阀被广泛用于石油、化工、电力、造纸、冶金等行业。
VQ677F/PPL气动V型球阀由于V型球阀流路简单、流阻较小，因而流通能力较大； V型球阀芯上具有近似等百分比流量特性的V型和具有近似线性流量特性的U型二种缺口形式，因而无须通过定位器调整，即能实现不同流量特性的流量控制；其可调比可达到300：1，远大于直通单、双座调节阀；该阀具有较高的密封等级，软密封结构的泄漏等级为GB/T4213VI级，硬密封结构的泄漏等级为GB/T4213IV级，执行机构正、反作用方式变换较为方便，只需将阀芯初始位置旋转90℃，即能实现作用方式的转换。
二、VQ677F气动V型球阀主要零件部件材料表
三、VQ677F气动V型球阀主要性能参数表
四、VQ677F气动V型球阀主要执行机构性能参数表
五、VQ677F气动V型球阀主要外型尺寸表
六、VQ677F气动V型球阀主要结构图。
V形调节球阀阀芯结构与等百分比流量特性分析
V 形调节球阀阀芯结构与等百分比流量特性分析通过理论分析V 形球阀的流量与阀座处流通面积的关系，导出了流通面积、阀芯V 形切口和球冠半径的近似计算式。
利用等百分比流量特性优化阀芯V 形切口和球冠半径，使V 形球阀的设计流量特性与等百分比流量特性趋于一致，减小了流量系数误差，并给出了一个优化设计实例。
在工业过程自动控制中，由于V 形球阀调节比大，调节元件可切断流体中的纤维、粘性悬浮杂质，而被广泛应用于造纸、纺织等行业的物料控制和调节。
目前，我国V 形球阀调节球阀的调节特性和国外同来产品比较缺点在于调节范围较窄、调节特性和实际工艺流程的调节特性存在较大误差，主要原因是不同开度下的流通面积满足不了实际流通量。
笔者通过理论分析V 形球阀不同开度下的流量与阀座处流通面积的关系，优化阀芯球结构，使V 形球阀的设计流量特性与等百分比流量特性趋于一致，减小调节误差，增强V 形球阀的可调性和灵敏度。
1、流通面积结构笔者分析的V 形调节球阀，其主要参数为：压差Δp=100kPa，可调比R=50，介质为水，结构如，A 为流道座面积，cm2; ρ流体密度，g/cm3。
令，则球阀的不同开度下流通面积为：(3) 由等百分比流量特性得到的球阀流通面积Ar 为依据，确定阀芯的结构参数，则球阀的流量特性能够符合等百分比流量特性。
3.2、流通面积的计算阀芯不同开度的模型如时，V 形切口进入阀体流道，流通面积由阀体流道和V 形切口构成(时，部分V 形切口进入阀体流道，如其中ρ1=1.47r ，ρ2= 当时，V 形切口完全进入阀体流道，如时，流通面积由阀体流道、V 形切口和球冠的圆弧面构成(当时，流通面积由阀体流道、V 形切口和球冠的圆弧面构成(令Ar 分别等于Ar1、Ar2、Ar3、Ar4，通过计算机编程运算，得到不同开度下的阀芯球冠的V 形开口圆角ri、球冠半径Ri。
v型球阀调节曲线
V型球阀调节曲线简介V型球阀是一种常用的调节阀门，广泛应用于工业领域中的流体控制系统中。
它具有结构简单、密封可靠、操作灵活等特点，能够实现对流体流量和压力的精确调节。
本文将详细介绍V型球阀的调节曲线，包括其定义、特点、应用以及调节曲线的分析和优化。
一、V型球阀调节曲线的定义V型球阀调节曲线是指在不同开度下，球阀所能提供的流量或压力与开度之间的关系曲线。
它反映了球阀在不同工况下对流体进行调节时的性能表现。
二、V型球阀调节曲线的特点1.非线性特性：V型球阀的调节曲线通常呈现非线性特性，即在不同开度下，单位开度变化所引起的流量或压力变化不同。
2.开口范围大：V型球阀具有较大的开口范围，可以满足不同工况下对流量或压力进行精确控制的需求。
3.稳定性高：V型球阀的调节曲线通常较为平滑，流量或压力随开度变化较为稳定，能够提供稳定的流体控制效果。
三、V型球阀调节曲线的应用V型球阀广泛应用于许多工业领域中的流体控制系统，如化工、石油、冶金、电力等。
它常被用于以下场景：1.流量控制：通过调节V型球阀的开度，可以实现对流体流量的精确控制，满足不同工艺过程中对流量的要求。
2.压力调节：V型球阀还可以根据系统需求对压力进行调节。
通过改变阀门开度，可以控制管道中的压力水平。
3.温度控制：在一些特殊工艺中，V型球阀也可以用于调节介质温度。
通过改变阀门开度来控制介质进入或离开加热设备的速率，从而实现温度的精确控制。
四、V型球阀调节曲线分析与优化1.曲线分析：通过对V型球阀调节曲线进行分析，可以了解不同开度下流量或压力变化情况，找出曲线中的关键点和特殊区域。
这有助于优化控制系统的设计和运行。
2.曲线优化：根据实际需求，可以对V型球阀调节曲线进行优化。
例如，在需要精确流量控制的场景中，可以通过改变球阀结构或使用特殊材料来调整曲线的斜率，使其更加符合工艺要求。
3.系统调试：在实际应用中，需要对V型球阀进行系统调试。
通过对曲线进行监测和调整，可以保证球阀能够按照预期工作，并满足流量或压力的要求。
v型球阀工作原理
v型球阀工作原理
V型球阀是一种常见的用于控制流体的阀门，其工作原理如下：
1. 开启状态：当手柄或电动执行机构旋转时，球体与阀座之间的通道被打开，流体可以自由通过。
2. 关闭状态：当手柄或电动执行机构旋转到关闭位置时，球体被转到阀座上方，阀门完全关闭。
因为球体与阀座之间是呈V 字形的，所以称为V型球阀。
3. 调节流量：通过旋转手柄或电动执行机构，可以控制球体的位置，从而调节流体的通量。
当球体处于阀座上方的不同位置时，通道的开闭程度会有所变化，从而实现流量的调节。
4. 密封性能：V型球阀的阀座和球体通常由金属材料制成，具有良好的密封性能。
当阀门关闭时，球体与阀座紧密贴合，阻止任何流体通过。
5. 应用领域：V型球阀广泛应用于化工、石油、天然气、制药等工业领域，特别适用于需要调节流量和具有比较高温度或高压的场合。
v型调节球阀工作原理
v型调节球阀工作原理
V型调节球阀是一种常用的控制阀门，其工作原理如下：
1. 密封状态：当阀门关闭时，球体与阀座完全接触，形成良好的密封，防止介质泄漏。
2. 调节状态：当阀门打开时，通过旋转球体使介质通过阀体内的球体孔道，实现流量的调节。
由于球体表面呈“V”形，因此可以通过旋转球体来改变孔道的开度，从而控制介质的流量。
3. 流向改变：根据阀体中球体孔道的位置，可以控制介质的流向。
当球体孔道与阀座孔道对应时，介质可以顺利通过；当球体旋转到其他位置时，孔道对应不上，介质无法通过，从而改变了流向。
4. 传动装置：V型调节球阀通常配备手柄或电动装置作为传动装置，通过旋转传动装置使球体旋转，从而实现阀门的开关和调节。
总的来说，V型调节球阀通过球体的旋转来改变孔道的开度，控制介质的流量，并通过改变孔道的位置来改变介质的流向。
它具有结构简单、操作方便、调节精度高等特点，广泛应用于各种工业领域中的流体控制系统中。
气动V型球阀 气动调节球阀
气动V型球阀概述：气动V型球阀是在V型球阀上加装气动执行装置，它具有出色的调节功能，V型球阀具有近似等百分比流量特性及高达300:1的可调比，因此可在广副的变化范围内提供精确的控制。
气动V型球阀是由活塞式双作用或单作用（弹簧复位式）气动执行器和V型球阀结构组成，它与电气阀门定位器配套使用，可实现比例调节；与电磁阀及控制箱配套使用，可实现二位切断控制。
V型球阀阀芯设计成带有特殊形状的V型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。
由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性功能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。
气动V型球阀工作原理：气动V型球阀以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
通过配套电气阀门定位器输入4~20mA电流信号，改变阀芯的旋转角度（0~90°任意角度），实现调节控制流量等参数。
控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。
是真正的高效率进行控制工艺状况的一种阀门。
（见工作原理动态图）气动V型球阀工作原理图气动V型球阀特点：1、具有出色的调节特性：V型球阀具有一个近似等百分比的固有流量特性及高达300:1的可调比，因此V型球阀可以在广副的范围内提供精确的控制。
2、*大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的*大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
3、V型球阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
4、金属阀座的优越密封性：V型球阀采用弹性可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。
在流向上，泄漏量≤10-5x额定流量系数。
5、超强的剪切能力：V型球阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V 型缺口与阀座产生一个强大的剪切力，能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
