东芝电冰箱的控制电路
项目三 电冰箱电气控制电路连接
学习导航
项目学习
项目实施
思考练习
知识扩展
2.单门直冷式（ PTC启动器）电冰箱控制电路
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
3.双门直冷式（ PTC启动器）电冰箱控制电路
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
4.双门间冷式电冰箱的控制电路
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
知识扩展
返 回
上一页
下一页
结 束
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
三、电冰箱控制电路实物连接图
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
项目实施
1.检测、判断压缩机的绕组。 2.检测启动器的好坏。 3.检测温控器的好坏。 4.检测门开关、灯的好坏。 5.按图连接电路。 6.运行电冰箱。
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
东芝冰箱排故例题
三极管Q811 坏 K4
（一）故障点编号及故障现象描述：
表3—1
序号 故障名称 三极管Q812 坏 K5 故障现象 故障检测方法 备注 在除霜 状态下 设置该 故障 压缩机工作正常，将切换 用万用表直流电压档20V 档， 开关打至 红笔接 电位器，调节除霜传感器 9 点，黑笔接7 点，正常值应 模拟调节 为0V，故障 至除霜位置无法进行除霜。值为14V 左右。 制冷压缩机和除霜都无法 用万用表直流电压档20V 档， 工作 红笔接11 点，黑笔接7 点，正 常值应为6.8V，故障值为0V。 压缩机工作正常，流槽加 用万用表交流电压档700V 档， 热管和除 红笔接 霜加热管都不工作 17 点，黑笔接零线13 点，正 常值应为220V， 故障值为0V 流槽加热管和除霜加热管 用万用表交流电压档700V 档， 都工作正常，但压缩机不 红笔接14 点，黑笔接零线13 工作。 点，正常值应为220V，故障值 为0V 在制冷 或除霜 状态下 设置该 故障 在制冷 状态下 设置该 故障
7） 7 号故障检测方法：
详见上图 用万用表交流电压档700V 档，红笔接17 点， 黑笔接零线13 点，正常值应为220V，故障值为0V
8） 8 号故障检测方法：
详见上图 用万用表交流电压档700V 档，红笔接14 点， 黑笔接零线13 点，正常值应为220V，故障值为0V
K6
电阻R812 坏 除霜继电器 RY02 触点 不 良 压缩机继电 器RY01 触 点不良
K7
K8
（二）故障设置原理图：
图注说明： 1）如：K1 表示1 号故障；2）如：①表示检测点编号1；
1） 1 号故障检测方法：
详见上图 开机通电测量， 用万用表直流电压档20V 档，红笔接1 点，黑笔接2 点，正常值应为1～4V 之间，故障值为6.8 V 左右。

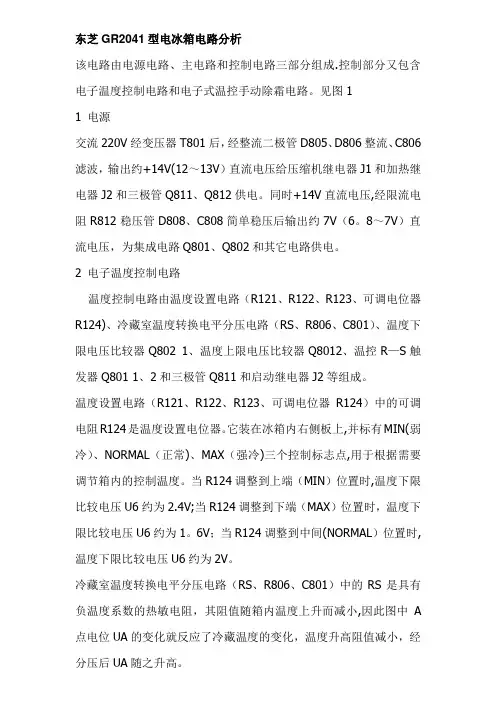

东芝GR2041型电冰箱电路分析
东芝GR2041型电冰箱电路分析该电路由电源电路、主电路和控制电路三部分组成.控制部分又包含电子温度控制电路和电子式温控手动除霜电路。
见图11 电源交流220V经变压器T801后，经整流二极管D805、D806整流、C806滤波，输出约+14V(12～13V）直流电压给压缩机继电器J1和加热继电器J2和三极管Q811、Q812供电。
同时+14V直流电压,经限流电阻R812稳压管D808、C808简单稳压后输出约7V（6。
8～7V）直流电压，为集成电路Q801、Q802和其它电路供电。
2 电子温度控制电路温度控制电路由温度设置电路（R121、R122、R123、可调电位器R124)、冷藏室温度转换电平分压电路（RS、R806、C801）、温度下限电压比较器Q802 1、温度上限电压比较器Q8012、温控R—S触发器Q801 1、2和三极管Q811和启动继电器J2等组成。
温度设置电路（R121、R122、R123、可调电位器R124）中的可调电阻R124是温度设置电位器。
它装在冰箱内右侧板上,并标有MIN(弱冷）、NORMAL（正常)、MAX（强冷)三个控制标志点,用于根据需要调节箱内的控制温度。
当R124调整到上端（MIN）位置时,温度下限比较电压U6约为2.4V;当R124调整到下端（MAX）位置时，温度下限比较电压U6约为1。
6V；当R124调整到中间(NORMAL）位置时,温度下限比较电压U6约为2V。
冷藏室温度转换电平分压电路（RS、R806、C801）中的RS是具有负温度系数的热敏电阻，其阻值随箱内温度上升而减小,因此图中A 点电位UA的变化就反应了冷藏温度的变化，温度升高阻值减小，经分压后UA随之升高。
电冰箱压缩机的启停由冷藏室的温度控制。
冷藏室温度由传感器（热敏电阻Rs）检测.Rs和电阻R806组成分压器，随着冷藏室温度的降低，RS的阻值增大，Q802的4、7脚电压随之降低。
集成电路Q802是电压比较器。
冰箱控制电路课件
制 冷
V47>4V，A1=0。A2=1。 Q=1压缩机得电运转.
保 持 停 止
2V<V47<4V，A1=1。A2=1。 Q保持“1”态压缩机继续得电 继 续 制 冷
2V<V47<4V，A1=1。A2=1。 Q保持“0”态压缩机仍不得电 停 止 制 冷
V47<2V，A1=1。A2=0。 Q=0压缩机断电。
1 1 0 0
温度升高，V47电
位升高。
V6=1.5V~2.2V
11 01
具体值由R124电 位器预置
分析图
表1 操作面板档位与温度及A2反相端电位的关系
档位 1 4 7 HEAVY COOL
蒸发器温度 弱冷（-19℃） 通常（-22℃) 较冷（-25℃) 强冷（-28℃）
A2反相端电位 2.2V 2.0V 1.8V 1.5V
东芝GR-204E冰箱冷藏室 温度控制电路
主讲：周宇霞 邯郸交通高级技工学校
电路原理图
1、回顾元器件 2、驱动电路 3、控制电路
4、故障分析 5、总结
继电器
热敏电阻
电压比 较器
RS触发器
负温度系数的热敏电阻
在电子式温控器中，普遍采用负温度系数的热敏电阻作 为感温元件。所谓负温度系数，就是随着温度的升高，阻值 明显减小。它又简称为NTC。 -20℃时阻值约为22kΩ ；0 ℃时阻值约为8kΩ ； 15 ℃时阻 值约为4kΩ ；常温下<5kΩ。
小 结
1、能根据工作原理分析常见的故障现象。 2、学习重点是驱动部分电路的检修。在 以后的空调电路中也会出现相同的电路 结构。 3、容易出故障的元件：继电器、三极管、 电位器
实习任务
1.测量不同温度下热敏电阻的阻值。 2.通电测量比较器4、5、6、7脚电压值， 再测2、1脚、触发器3脚的电压值，看与 理论是否相符。 3.判断三极管的工作状态。 4.继电器的检测。 5.压缩机是否得电的检查。
电冰箱的电路原理
电冰箱的电路原理
电冰箱的电路原理包括以下几个关键部分：
1. 电源部分：电冰箱通常使用交流电源供电。
电源部分包括接线端子、保险丝、开关等。
交流电经过保险丝进行过载保护，然后通过开关进行控制。
2. 逆变器部分：逆变器将交流电转换为直流电，以供给电冰箱的各个组件。
逆变器是由变压器、整流器和滤波器组成。
变压器将电压从交流电源转换为较低的输出电压。
整流器将交流电转换为直流电。
滤波器消除直流电中的纹波，以确保电力供给稳定。
3. 温度控制部分：电冰箱需要维持特定的温度范围。
为了实现温度控制，电冰箱通常配备了温度传感器和控制器。
温度传感器感知冰箱内部的温度，通过传输信号将温度信息传递给控制器。
控制器分析接收到的信号，并根据预设的温度要求来控制压缩机和制冷剂循环等组件的运行。
4. 压缩机部分：电冰箱的压缩机是实现制冷的关键部件。
当温度超过设定的上限时，控制器将发出信号，使压缩机开始运行。
压缩机负责将制冷剂气体压缩成高压高温气体。
5. 制冷剂循环部分：制冷剂循环部分由冷凝器、膨胀阀、蒸发器和制冷剂组成。
制冷剂从压缩机排出，经过冷凝器散热，变成高压高温状态的液体。
然后，经过膨胀阀降压，进入蒸发器。
在蒸发器内，制冷剂从液体状态转变为气体状态，并从蒸发器中吸热，使蒸发器周围的环境温度降低，从而实现制冷效果。
制冷剂再次被吸入压缩机，循环运行。
通过以上关键部分的协同工作，电冰箱能够实现制冷效果，维持恒定的温度。
_电冰箱电气控制系统与工作原理
二、间冷式电冰箱的控制电路
2.制冷与化霜控制（ 3）： 随着除霜的进行，蒸发器表面的温度因加热而升高．待除霜完毕时蒸发器表面的温度正好可 使除霜温控器的触点断开，从而切断电路而中止除霜，此时定时电动机 M2又重新接人电路而开 始计时，大约在 2min内带动其内部的凸轮转动，使除霜定时器的开关触点由 a-c接通变为 a-b接 通，使系统由除霜状态转为制冷状态。当蒸发器表面的温度降到 -5℃左右时，除霜温控器的触 点闭合，为下一个除霜做好准备，当定时电动机 M2计时到达后系统又由制冷状态转为除霜状态， 这样就完成丁一个除霜周期的自动控制，该控制电路就是这样一直环往复不停地运行。 电路中接入电熔丝 9的作用是为了确保在除霜温拉器失灵的情况下防止因为加热器过热而使 蒸发器盘管破裂；电路中加入排水加热器 12是为了保证融化的霜水顺利地流出冰箱．防止其在 排水管中产生冰堵而妨碍排水。
一、直冷式电冰箱的控制电路—— 1.单门直冷式（PTC 启动器）
4.压缩机启动运行控制 2：在电路通电的瞬间，由于 PTC启动器电流小，温度比较低，所以 电阻值也较低，则启动绕组处于接通状态。压缩机启动绕组和运行绕组同时接通电路，压缩机 启动运转。经过 5s左右的时间后， PTC启动器温度迅速升高，阻值增大．当温度达到 15O℃ 时， PTC启动器呈现高阻值状态，使流过启动绕组的电流大大减小．也就相当于启动绕组处于断路 状态。但是此时仍有小电流流过 PTC启动器 (大约为 10～15mA) 。从而可维持它高阻值所需要的 高温，使启动绕组保持断路状态，使电动机持续在运行状态。当箱体内的温度达到所定温度下 限时，温控器使系统处于断电状态， PTC启动器中无电流流过，温度下降。当温度低于 100℃ 时， 该器件又恢复到了低阻值状态，为下一次运行做好准备。
电冰箱电子温度控制电路
集成运放组成的有源滤波电路有源滤波电路1．低通滤波电路1）同相输入一阶低通电路（康P416页，图9.2.1（a ））2）反相输入一阶低通电路3）同相输入二阶低通电路o v i SRC A SRC R R S V S V S A fi +=++==111)()()(010SRC A SRC R R S V S V S A fi +=+-==11)()()(010o v i 13)(13)(1)()()( 20210++=+++==SRC SRC A SRC SRC RR S V S V S A f i o v i4）同相输入二阶低通电路（压控电压源二阶LPF ）（康P418页，图9.3.1）5）反相输入二阶低通电路6）反相输入二阶滤波电路（无限增益多路反馈二阶低通滤波电路）o v i 1)3()(1)3()(1)()()(0200210+-+=+-++==sRC A sRC A sRC A sRC R R S V S V s A f io v io v i 1)111(1)111()()()(2122212202122212210++++=++++-==ff f f f f f i R R R R C sR C C R R s A R R R R C sR C C R R s R S V S V s A2．高通滤波电路1）同相输入一阶高通电路2）反相输入一阶高通电路（康P472页，图题9.3.4）34）同相输入二阶低通电路（压控电压源二阶LPF ）（康P424页，图9.3.7）C SR C SR S V S V S A f i 101)()()(+-==ov i o v i o v i。
o v i 。
5）反相输入二阶高通电路(图没改)6）反相输入二阶滤波电路（无限增益多路反馈二阶低通滤波电路）3．带通滤波电路（康P429页，图题9.3.13）4．带阻滤波电路（康P430页，图9.3.15）o v i o 。
案例描述
案例描述：送修冰箱是一台东芝gr-228直冷式电冰箱，电子温控器损坏；本冰箱维修案例讲述的是东芝电冰箱电子温控器损坏后的代换方法。
分析与检修；检查该电冰箱压缩机时转时不转、有时能启动运转．但不停机。
首先要分清是压缩机本身故障．还是控制电路有故障。
单独对压缩机通电检查工作正常。
然后检测电子温控器到压缩机接线盒处两端的电压，无220v电压。
当调节电冰箱操作面板上的温控开关时，有220v电压，但有时又自动没有电压，至此．已断定故障原因出在电子温控器盒内。
拆开电子温控器盒，查看电路板，从外观未发现明显损坏器件。
该部分电路在原理图中，只是给了个框图，没有具体线路及检测数据，其中有一块集成块看不清型号。
该冰箱的压缩机质量很好，制冷快，噪声小，制冷回路没问题，决定采用机械式温控器代换电子温控器。
具体方案有两个：第一方案是在冷藏室后背打孔接线，把机械温控器用螺钉固定在冷藏室内，优点是保持了原冷藏室内的照明，缺点是打孔时要十分小心，不要碰坏冰箱发泡剂内的制冷回路，待改装完成后把打孔处密封好。
第二方案是利用冷藏室照明预埋的两根线和照明盒的位置，这种做法的优点是不涉及到制冷回赂，没有风险．不减少冷藏室的空间，缺点是冷藏室没有照明，比较两个方案决定采用后者。
在市场上购买普通机械式温控器．把冷藏室照明盒内的指示灯及门灯开关均去掉，正好利用照明盒的空间固定温控器。
用万用表电阻挡找到灯的两根接线．按普通型电冰箱的控制接法，将温控器接好，通电试机一切正常，此冰箱修后．至今已使用两年多运行良好。
（中国易修网家电维修）。
东芝电冰箱电控综合分析 (1)
任务五 电子控制电冰箱控制电路分析与检修电子控制电冰箱的控制电路由电子元器件组成，但没有微电脑控制芯 片。
同微电脑控制电冰箱一样，温度控制器所用的感温元件也是热敏电阻。
它的工作原理是将热敏电阻直接放在箱内空间的适当位置，利用热敏电阻 受到箱内较小的温度变化影响时，其电阻值发生相应变化，导致电压变化 而引起控制电路工作，分别控制压缩机的开停与除霜电路的开停，达到对 电冰箱箱内温度的控制。
由于这种温度控制器使用了大量的电子元器件， 故又称为电子温控器。
下面以东芝GR—204E 电冰箱的温度控制电路为例， 对其基本电路和工作原理作一分析，供大家参考。
东芝 GR—204E 电冰箱 控制电路如图6.29所示(为方便读者使用，图中元器件符号、名称均遵照原 电路图)。
1.5.1基本电路1. 电源电路该控制电路的电源电路如图6.30所示，它供给控制电路所需要的直流 电源(14V，6.8V)。
使用变压器 T801 将交流 220V 变为交流 16V，然后经 二极管 VD805、VD806 组成的全波整流电路加以整流，再用电容器 C806 滤波后，向继电器回路提供 14V 的直流电压(V D)。
另外，由稳压二极管 VD808和电阻 R812、电容C808组成的稳压电路向集成电路及其他有关电图6.30路提供6.8V的直流电压(V c)。
电路中，变压器初级侧的压敏电阻TNR801， 是起保护作用的元件，即当电压过高时会短路而保护控制电路，它一旦损 坏，必须更换相同的元件，否则将失去保护作用。
2. 启动电路因为启动继电器和发光二极管需要较大的电流，故不能用控制信号直 接驱动，所以用控制信号来控制三极管的饱和与截止(相当于开关的接通与 关断)，并操纵启动继电器和发光二极管的动作。
其电路如图6.31所示。
图 6.293023. 冷藏室的温度控制电路冷藏室温度的控制，是通过冷藏室传感器探知冷藏室蒸发器的温度， 来控制压缩机的开与停而实现的。
东芝冰箱电路
(4)除霜电路除霜采用半自动方式即手动开始、自动结束，依靠绕在冷冻室蒸发器 上的电加热器得电加热进行除霜，当发现冷冻室霜层厚度达10mm左右时，手动 按下除霜开关，Q802第11脚为低电平。同时冷冻室除霜传感器与R810对6. 8V电 压分压后加至Q802第8脚，由于冷冻室内温度很低，除霜传感器阻值很大，所以 第8脚电压很低，低于第9脚4. 4V.第9脚4. 4 V电压由电阻R808、R809分压取得， 为除霜电路中基准电压。第14脚输出为高电平至Q801第8脚，Q801第11脚输出高 电平，经电阻8814、8811至三极管。Q812的b, e极电压大于0. 7V, Q812导通，继 电器RY02吸合，常开接ቤተ መጻሕፍቲ ባይዱRY02闭合接通除霜电加热器，得电发热进行除霜，冰 箱内霜层逐渐融化，温度逐渐升高。冷冻室除霜传感器阻值逐渐减小，Q802第8 脚电压升高与箱内温度达到8. 5 0C时，第8脚电压高于第9脚4. 4V基准电压，第14 脚输出低电平，而Q801第11脚由于除霜开关已断开变为高电平。Q801第11脚输 出低电平0V, Q812截止，继电器RY02失电，常开接点RY02断开切断除霜电路， 除霜自动停止，同时常闭接点RY02闭合接通流槽、管道电加热器。二极管D803 作用是当除霜后期冰箱内温度逐渐升高时，Q841第3脚有可能会输出高电平去启 动压缩机时，该启动信号经二极管D803,三极管Q812旁路到地，避免压缩机在除 霜期间启动运转，若除霜期间需中止除霜时，可按下停止，Q801第11脚输出低电 平，三极管Q812截止，使除霜提前结束。
（3）温度控制电路 冷藏室温度传感器（蒸发传感器）是一个具有负温度系数的热 敏电阻，其阻值随温度的升高而减小。传感器与电阻R806组成分压电路对6.8V电压 进行分压后送至 Q802第 4、7脚。电阻 R801、R802组成分压电路对 6.8V电压进行 分压后送至 Q802第5脚作为基准电压，正常为4V。当冰箱内温度慢慢上升，蒸发 传感器阻值减少时，Q802第4脚电压也在升高。当第4脚电压大于第5脚4V基准电压 时，其第2脚输出低电平送至Q801第1脚。此时Q802第7脚电压也大于其第6脚（正 常时最大为2.2V）， 其第1脚输出高电平送至 Q801第 8脚。Q801第 8脚输出高电 平经电阻 R805、R813至三极管 Q811的 b极，当b极电压升高到0.7V时，Q811导 通。继电器RY01得电吸合，常开接点RY01接通压缩机启动制冷。随着冰箱内温度 缓慢下降，蒸发传感器阻值增大，Q802第4脚电压降低。当第4脚电压小于第6脚的 4V基准电压但高于2.2V时，Q802第2、1脚均为高电平Q801第1、8脚也为高电平， 压缩机仍维持继续制冷。当第4脚电压小于第5脚4V基准电压且低于2.2V时，Q802 第1脚输出低电平，而第2脚仍为高电平，Q801第3脚则输出低电平，Q811的 b极电 压降低而使其截止。继电器 RY01失电，常开接点RY01断开，压缩机停止运转结束 制冷。电阻R121、R22、R23和电位器组成温度调节电路接至Q802第8脚，改变电 位器即改变了电冰箱工作设定温度。当电冰箱温度设定好后，Q802第8脚电压为另 一组基准电压，最大为2.2V。它与Q802第7脚信号电压相比较。当电冰箱温度高于 设定温度时，Q802第7脚电压高于第6脚，其第1脚输出高电平送至Q801第6脚， Q801第3脚输出的高电平经电阻R805、8815、二极管D801至三极管Q811的b极， Q811饱和导通，继电器RY01得电吸合，RY01闭合，压缩机启动制冷。
东芝电冰箱的控制电路PPT资料26页
东芝电冰箱的控制电路
• 分析温度检测电路和温度调节电 路
• 温度检测电路如图所示。当冷藏 室温度升高时，热敏电阻Rｔ的 阻值就
减小，电压Uｓ增加。如Uｃ =6.8V，冷藏室温度为30℃时， 传感器阻值为2.16千欧。则此时 Uｓ为5.59V。反之，冷藏室温
• 随着温度T的升高，负温度系数的热敏电阻RT1阻值变小，V4升高。 因此，A1是反相输入的电压比较器。它控制的开点为3.5℃。即当冷 藏室蒸发器温度高于3.5℃时，A1输出为0，压缩机运转制冷。控制停 点的电压比较器A2，其反相输入端（即Q802的6脚）的电位由电位器 预置；同样输入端（即Q802的7脚）的电位也随着温度的升高而升高。 在操作面板上有1，4，7，HEAVYCOOL四档。各档位置对应的冷藏 室蒸发器温度和停点对应的A2反相端（即Q802的6脚）的电位见表 3.1。当A2同相输入端电位V7低于反相输入端V6时，输出端V1=0， 压缩机停止运转。
• 双门直冷式电冰箱即冷藏冷冻电冰箱，是指双门双温电 冰箱由温度0~8摄氏度的冷藏室和温度-18摄氏度以下的 冷冻室组成，同时可冷藏冷冻食品，具备冷藏电冰箱和 冷冻电冰箱的特点及使用方法。
东芝电冰箱的控制电路
• 东芝GR-204E型电冰箱控制电路
原理方框图 • 电冰箱的电子控制电路由制冷压
缩机电路，温度控制电路和除霜 电路组成。 • 其中制冷压缩机电路采用集成电 路控制压缩机的开停。温度控制 电路采用电子温控器，利用热敏 电阻的负温度特性设置温度传感 器感知箱内的温度，通过一组电 压比较放大器，将温度感知电路 的输出电压与固定电压进行比较， 经过开停机信号的识别电路和执 行机构去控制压缩机的开停。 • 除霜电路也是通过电压比较运算 放大器组成的检知电路的输出电 位，使三极管处于饱和或截止状 态，从而控制继电器的动作，达 到除霜的目的。
冰箱电控板电路原理分析
AC INPUT
EMI
STRUCTURE
AC
DC
AC
DC
OUTPUT
整流滤波
开关变压器
整流滤波
DC 輸出
PWM
开关管
稳定度(反馈)控制 及保护控制
5.2、开关电源电路
开关电源主要线路作用及组成： 1）D5，R6，C6组成RCD吸收电路主要是吸收及嵌位变压器的漏感及反激电压， 防止变压器饱和，以及反激电压过高超过电源芯片内部MOS的耐压值从而导致烧机 2）R11 C12组成RC滤波电路，主要滤除反冲电压，防止其超过整流二极管DC的 反向耐压。 3）VR2稳压二极管是防止线路异常导致输出电压过高损坏器件。属于过压保护作用 4）R20,R21，U3，U2B等组成反馈电路，通过分压电阻，光耦传输等传入电源芯片 内，调节占空比的宽度，以此到达13V输出稳定的作用
• 冰箱电控板电路原理分析
PBA功能简述
1、典型电路原理图
2、实物电路分布图
强电驱动负载
3、电路主要模块及其作用
NO.
各功能模块电路
1
EMI电路
2
压敏防雷击电路
3
开关电源电路
4
DC TO DC电路
5
蜂鸣器驱动电路
6
MCU外围电路
7
通讯电路
8
风门驱动电路
9
风机驱动电路
10
LED驱动电路
11
传感器检测电路
注：输入电压须小于稳压器所能承受的最大输入电压﹐但要作原理简介 BUZ1、BUZ2两端口均接单片机的I/O口或单片机的蜂鸣器驱动口。BUZ1端口为“高频
口”（相对BUZ2而言），其脉冲电压频率一般为几KHz，具体频率依蜂鸣器需发出的音乐 声来调整；BUZ2端口为“低频口”，其电压周期相对较长一些，一般为数十ms至数百ms。 工作时，两端口输出电压脉冲驱动三极管Q2和Q3，当BUZ2端口出现高电平时，三极管Q3 导通， +12V电压经Q4三极管给蜂鸣器提供工作电压，同时为电容E7充电； BUZ2端口电平 变低时，Q3和Q4三极管均截止，+12V电压被隔离，此时已充满电的电容E7放电，为蜂鸣器 工作提供能量。蜂鸣器的工作状态直接由三极管Q2决定，当BUZ1端口出现高电平时，三极 管Q2导通，蜂鸣器工作，BUZ1端口电平变低时，Q2三极管截止，蜂鸣器停止工作。蜂鸣器 的通电频率与内部的谐振频率（固定）相互作用就产生我们所需的音乐声。
东芝电冰箱的控制电路
• 随着温度T的升高，负温度系数的热敏电阻RT1阻值变小，V4升高。 因此，A1是反相输入的电压比较器。它控制的开点为3.5℃。即当冷 藏室蒸发器温度高于3.5℃时，A1输出为0，压缩机运转制冷。控制停 点的电压比较器A2，其反相输入端（即Q802的6脚）的电位由电位器 预置；同样输入端（即Q802的7脚）的电位也随着温度的升高而升高。 在操作面板上有1，4，7，HEAVYCOOL四档。各档位置对应的冷藏 室蒸发器温度和停点对应的A2反相端（即Q802的6脚）的电位见表 3.1。当A2同相输入端电位V7低于反相输入端V6时，输出端V1=0， 压缩机停止运转。
东芝电冰箱的控制电路
• 开关机信号识别及控制
• 控制压缩机的开停仅仅依靠检测电 路和信号输出电路还不够，还必须有 开停机信号的识别和执行机构，即信 号判断和控制电路。
• GR—204E电冰箱控制电路中，开停 机信号的识别是利用锁存电路的输入 输出特性来实现的，电路原理图3.9所 示。①脚和⑥脚是输入端，③脚是输 出端，当①脚输入高电平时，③脚输 出低电平。当①脚输入低电平时，③ 脚输出高电平。当⑥脚输入高电平或 低电平时，③脚也输出高电平或低电 平。
东芝电冰箱的控制电路
• 操作盘上的温度调节是用来调节冷藏室温度 的。
• 在温度调节的刻度盘上共有四个指示点，调 节冷藏室温度时，通过调滑动调节钮，可使 其与刻度盘上的指示点相对应。也可使其对 准刻度盘两点之间的任意位置。具体调节内 容见表。
• 滑动调节键是一个控温滑键电位器，由它设 定冷藏室的温度。
东芝电冰箱的控制电路
• 基本电路分为操作盘和控 制板两部分。操作盘设置 在冰箱的前框上，其外型 如图-1所示。操作盘由冷 冻室除霜操作和温度调节 两部分组成，原理如图-2 所示。
电冰箱的电气控制电路
2.工作过程 图7.4.5 间冷式电冰箱控制电路
7.4.1 单门电冰箱的电气控制电路 单门直冷式电冰箱的电路是一种最基本的电冰箱控制 电路，由于采用的起动元件不同，可分为重锤式起动继电 器控制的电路和PTC起动继电器的电路两种。
1.重锤式起动继电器起动的单门直冷式电冰箱电路 图7.4.1所示为重锤式起动继电器起动的单门直冷式电 冰箱电路，由压缩机电动机、重锤式起动继电器、起动电 容器和碟形双金属片过载过热保护器构成起动保护电路， 由压力感温管式温控器、照明灯和灯开关构成温控和照明 电路。 （1）起动过程 （2）温控过程 （3）保护过程
第7章 电冰箱
7.1 电冰箱的分类和型号 7.2 ቤተ መጻሕፍቲ ባይዱ冰箱的结构 7.3 电冰箱的主要部件 7.4 电冰箱的电气控制电路 7.5 电冰箱的常见故障与检修
7.4 电冰箱的电气控制电路 电冰箱的电气控制系统由压缩机电动机、起动继电器、
过载过热保护器、温度控制器、 箱内照明灯和开关等组成。双门电冰箱又分为直冷式和间 冷式两种，双门直冷式电冰箱一般还装有防止箱内过冷和 冷藏室的电加热及节电开关。而双门间冷式电冰箱还有蒸 发器风扇电动机、化霜定时器、化霜温控器和加热保护熔 断器等。
图7.4.2 PTC起动继电器起动的单门直冷式电冰箱电路
7.4.2 双门直冷式电冰箱电气控制电路 1.典型双门直冷式电冰箱电气控制电路 典型的双门直冷式电冰箱电气控制电路如图7.4.3所示。
图7.4.3 直冷式电冰箱典型电路
2.具有半自动化霜功能的控制电路 图7.4.4所示电路中，具有半自动化霜功能。电冰箱在 正常工作时，化霜温控器的触点C与A接通，此时工作过 程与普通双门直冷式电冰箱工作过程相同。
图7.4.2 PTC起动继电器起动的单门直冷式电冰箱电路
东芝冰箱排故
3、测电阻R805两端电压，调节冷藏箱传感器（蒸发传感器），R805进电压在0～6V间变化，正常，出电压始终为0V，
4、判断R805故障。
R805故障
更换
2
1、排故板上电，
2、调节冷藏箱传感器（蒸发传感器），制冷压缩机不工作，
6、测电阻R813输入电压，调节冷藏箱传感器（蒸发传感器），电阻R813输入电压在0～4V间变化正常，
7、判断电阻R813故障。
R813故障
更换
14
1、排故板上电，
2、调节冷藏箱传感器（蒸发传感器），制冷压缩机不工作，
3、按化霜开始按钮S101，化霜开不出
判断为电源R812故障。
R812故障
更换
15
1、把万用表档位调至直流20V档，测V3，调节冷冻除霜传感器，V3电压在直流0~6V间变化，正常。
2、测V5，调节冷冻除霜传感器，V5电压始终为直流14V，
3、测三极管Q812基极电压，调节冷冻除霜传感器，三极管Q812基极电压在0～0.7间变化，
4、判断三极管Q812故障。
Q812故障
更换
19
1、排故板上电，
2、测化霜停止比较器输入8脚电压，调节冷冻除霜传感器，化霜停止比较器输入8脚电压始终为0V，
3、判断冷冻RT~化霜停止比较器8脚导线故障
冷冻RT~化霜停止比较器8脚导线故障
维修81、排故板源自电；2、调节冷藏箱传感器（蒸发传感器），制冷压缩机启停正常。
3、按化霜开始按钮S101，化霜工作，压缩机停机，
1、排故板上电，
2、调节冷藏箱传感器（蒸发传感器），制冷压缩机启停正常，
电冰箱控制系统
电冰箱的控制系统电冰箱是靠压缩机压缩成液态的工作物质汽化时吸热来达到致冷目的的。
电冰箱有一套电路控制系统，用来控制和保护压缩机正常工作，以维持电冰箱恒温。
电路控制系统一般由温度控制器（简称温控器）、起动继电器、热保护器等构成。
图5－14为普通单门电冰箱的控制系统电路。
从图上可以看出，温控器、热保护器、起动继电器等均跟压缩机电路串联，只有照明灯和压缩机并联。
箱内的照明灯用按钮式开关来控制。
关门时，冰箱门把开关上的按钮推开，使照明灯电路断开；开门时，开关上的按钮自动弹出，接通电路，箱内灯亮，便于人们取、放食品。
冰箱的工作温度是通过温控器控制压缩机的开、停来维持的。
图5－15是温度控制器工作原理图。
感温包内充有感温剂气体，一般采用氯甲烷Cl）。
当压缩机停止工作后，蒸发器表面温度逐渐上升，感温包和膜盒（CH3中的感温剂气体的温度也随着上升，压强增大，膜片向外伸胀，推动活动触点“3”与固定触点“4”闭合，于是电路接通，压缩机开始工作，继续制冷，冰箱内温室下降。
当冰箱内温度降低到一定程度，感温包和膜盒内气体压强降低到某个值时，由于弹簧的弹力，使活动触点3和固定触点4断开，切断电源，压缩机停止工作，制冷停止。
如此反复，使箱内温度保持在调定的范围内。
热保护器主要由双金属片和电热丝组成。
图5－16为热保护器工作原理图。
热保护器装在压缩机外壳表面。
当电视超载不能运转时，电流增大，电热丝温度升高，使附近的双金属片受热变形，触点跳开，切断电路。
当压缩机机壳温度过高时，也将使双金属片受热变形，切断电路，从而保护压缩机不致烧毁。
冰箱的工作原理紧缩式电冰箱是电机紧缩式电冰箱的简称，它是一种常见的冷凝器。
它主要有以下三个组成部份：箱体、制冷系统与控制系统。
而其中最关键的是制冷系统。
制冷系统主要由四大件组成：紧缩机、冷凝器、膨胀阀和蒸发器，按照控制或是利用需要中间可以选择安装压力控制器、温度控制器、干燥过滤器等辅助器件，但四大件是必不可少的。
东芝电冰箱的控制电路27页PPT
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
▪
谢谢！
27
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——在明眼的跛子肩上。——叔本华
东芝冰箱温控器电路图
东芝冰箱温控器电路图TC4011BP(Q801)接成两个RS触发器。
其中，RS1用来控制压缩机的运转，RS2用来控制除霜工作。
工作过程如下：当RS1①脚为低电平时，③脚为高电平，Q81I导通，RY01吸合，压缩机开机；当RS1⑥脚为低电平时，③脚即为低电平，QS11截止，RY01释放，压缩机停机。
在按下面板上的“除霜开始”按键时，SET端即RS2的输入端13脚接地，为低电平，这时RS2输出端11脚为高电平，Q812导通，RY02吸合，使除霜加热丝通电除霜。
同时，由于Q812集电极为低电平，通过二极管D803，使Q811截止，RY01释放，强制压缩机停机。
; 当冰箱冷藏室温度高于8．5℃，或按下“除霜停止”(STOP)按键时，RS2的⑧脚为低电平，输出端⑾脚为低电平，Q812截止，其集电极为高电平，RY02释放，除霜结束。
如果此时RS1的③脚为高电平，Q811则导通，压缩机运转。
; TA75339P(Q802)中的三个运放(A1、A2、A3)接成三个电压比较器，以检测温控热敏电阻的阻值变化。
A1的同相输入端⑤脚加有4V的基准电压UR1，而其反相输入端④脚接有温控热敏电阻和R806组成的温度传感组件。
当箱内温度上升到一定值(约3．5℃)时，温控热敏电阻阻值下降(约降至6．7kΩ)，④脚电压上升(约1V)，A1输出端②脚变为低电平。
此低电平加至RS1①脚，使其③脚为高电平，压缩机开机。
; ; ; 比较器A2的反相输入端⑥脚加有一个可调的基准电压 UR2，最大电压约为2．2V(调节到“冬季”侧时约为1．5v)。
A2的同相输入端⑦脚也接温控热敏电阻。
开机一段时间后，箱内温度下降，温控热敏电阻阻值变大，⑦脚电压降低。
当低于⑥脚设定的基准电压UR2时，A2的输出端①脚变为低电平，此低电平加至RSI的⑥脚，使RS1输出端③脚为低电平，压缩机停机，从而实现自动温控功能。
; ; ; A3与RS2一起完成半自动除霜控制功能，它的同相输人端⑨脚接有约4．4V的基准电压 (由R808、R809分压而得)，反相输入端⑧脚接在除霜热敏电阻及R810组成的分压器上。
东芝电冰箱电路原理与检修
东芝电冰箱电路原理与检修
张树弼
【期刊名称】《家庭电子（维修版）》
【年(卷),期】2005(000)004
【摘要】东芝GR18X、GR20X系列电冰箱大多采用数字式温控电路，性能良好，工作稳定。
但维修相对复杂。
附图为该系列冰箱电路图，附表为传感器RT1、RT2特性参数表，两者特性参数相同。
国产黄河系列电冰箱电路图与其基本相同，也可供参考。
【总页数】3页(P23-25)
【作者】张树弼
【作者单位】山西
【正文语种】中文
【中图分类】TP273
【相关文献】
1.东芝289X8M大屏幕彩电枕校电路原理及故障检修 [J], 谢春林
2.东芝VCP—K1C型放象机电源电路原理与检修 [J], 李金成
3.东芝2999数码彩电面板电路原理与检修 [J], 瞿贵荣
4.东芝电冰箱电路原理与检修 [J], 张树弼
5.东芝2999数码彩电面板电路原理与检修 [J], 瞿贵荣
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刻度盘指示 点
1
温度调节内容 比“4”高3℃左右
东芝电冰箱的控制电路
• 冷藏室温度控制电路
• 因为其制冷剂节流后→上 门蒸发器 （冷冻室）→下门蒸发器（冷藏室） 即：将温度传感器Rt安装在冷藏室蒸 发器附近，则控制冷藏室温度也就控 制了冷冻室温度。
• 温度传感器是一只负温度系数的热敏 电阻。特性曲线如图所示，当温度升 高时，它的阻值减小；当温度降低时， 它的阻值增加。在电路中，它把冷藏 室温度的变化转换成电信号。
东芝电冰箱的控制电路
(GR-204E型)
东芝电冰箱的控制电路
• 直冷式电冰箱简介 • 双门直冷式电冰箱东芝GR-204型。双门直冷式电冰箱双
门是指上面小门和上面大门组成的两扇门。直冷式电冰 箱也叫做有霜电冰箱，它的蒸发器直接吸收冷冻室内食 品的热量而使冷冻室内的食品降温冷却，在蒸发器表面 容易形成有一层薄霜，故此叫作直冷式电冰箱。双门直 冷式电冰箱有两个蒸发器，一个在冷冻室制冷冷冻食品， 另一个在冷藏室冷却冷藏食品。
温度检测电路
温度调节电路
东芝电冰箱的控制电路
• 关机检测电路
•
关机检测电路如图所示。在
这个电路中，由比较集成电路
Q802发出停机信号。工作原理：
利用Q802的一组电压比较运算放
大器，将温度检测电路输出的电
压Uｓ与温度调节电路中设定电压
Uｒ进是正输入端，⑥脚
是负输入端，①脚是输出端。温
东芝电冰箱的控制电路
• 基本电路分为操作盘和控 制板两部分。操作盘设置 在冰箱的前框上，其外型 如图-1所示。操作盘由冷 冻室除霜操作和温度调节 两部分组成，原理如图-2 所示。
• 该电冰箱除霜方式为半自 动除霜。开始除霜时由人 工操作，停止除霜时可自 动结束，也可人工停止。
1.东芝电冰箱操作盘 2.操作盘电路图
传感器 特性曲线
东芝电冰箱的控制电路
操作面板档位与温度及A2反相端电位的关系
刻度盘指示点 1 4 7
HEAY COOL
蒸发器温度 弱冷（—19℃） 通常（—22℃） 较冷（—25℃） 强冷（—28℃）
A2反相端电压 2.2V 2.0V 1.8V 1.5V
• 冷藏室温度控制电路由热敏电阻RT1作为感温元件，Q802（TA75339） 中的A1，A2两个电压比较器及Q801（TC4011）中的G1，G2两个与 非门为核心，继电器RYO1为执行器件。通过控制压缩机电机的开， 停下来保持箱内恒定。
东芝电冰箱的控制电路
• 开关机信号识别及控制
• 控制压缩机的开停仅仅依靠检测电 路和信号输出电路还不够，还必须有 开停机信号的识别和执行机构，即信 号判断和控制电路。
• GR—204E电冰箱控制电路中，开停 机信号的识别是利用锁存电路的输入 输出特性来实现的，电路原理图3.9所 示。①脚和⑥脚是输入端，③脚是输 出端，当①脚输入高电平时，③脚输 出低电平。当①脚输入低电平时，③ 脚输出高电平。当⑥脚输入高电平或 低电平时，③脚也输出高电平或低电 平。
东芝电冰箱的控制电路
电源电路
• 电源电路 • 电源部分的电路如图所示。从这个电源电路中可以获得控制电路所需要的直
流14V和直流6.8V电压。变压器T801将输入的支流220V电压变为交流16V的 电压，经过二极管VD805和VD806组成的全波整流电路整流后，在经电容器 C806滤波，得到一个直流14V的电压，这一电压供给控制电路中的两个继电 器RY01和RY02使用。DC14V的电压再经稳压管D808，电阻R812和电容 C808组成的简单稳压回路作用，得到一个DC6.8V的电压，该电压供控制电 路中的其他部件使用。 • TNR801是一只压敏电阻，具有抗干扰过流保护的作用。当输入的交流220V 电压过高，或因闪电造成的高压窜入电路时，它会因高电压的作用使 TNR801阻值急剧减小而烧断熔丝F801，使变压器初级短路，从而对控制电 路起到保护作用。
锁存电路原理图
东芝电冰箱的控制电路
开关机信号的识别与执行机构
• 开关机的信号识别是利用Q801中的两组双输入端与非门构成的一个基本 RS触发器来进行的，而开停机的执行，则是根据Q801输出电位的高低， 控制晶体三极管Q811进入饱和或截止状态，使继电器 RY01的触电闭合或 释放，以控制压缩机的开与停。其电路如图所示。当开机的信号输入到 Q801的①脚时，因输入的开机信号是低电平，Q801⑥脚得到的是高电平， 所以输出端一定是高电平。这个高电平使晶体管Q811的基极电位升高到 0.7V，Q811导通工作，其集电极输出较大电流，继电器RY01的触点K1接 通压缩机电路，压缩机开机制冷。当冷藏室温度逐渐下降，US电压也随 之下降，当US下降到低于温度调节滑键设定的指示点电压时，Q801的③ 脚则输出低电平，它使晶体管Q811的基极电位下降到0.5V以下，该管截 止，集电极无输出，继电器RY01的触点K1自动弹开，压缩机电路被切断， 停止制冷运行。
度传感器检测的电压信号Uｓ加到
⑦脚上，温度调节按钮预选设定
的电压Uｒ输入到⑥脚，比较器对
这两个电压进行比较。当Uｓ<U
ｒ时，①脚输出为低电平（常用
“0”表示），发出停机信号；当U
ｓ>Uｒ时，①脚就输出高电位
（常用“1”表示），压缩机一直运
转
关机检测
东芝电冰箱的控制电路
• 开机检测电路
• 如图所示。比较运算放大器的 ④，⑤脚负责发出“开机”信 号。电阻R801和R802的直流电 压进行分压，使Q802的⑤脚电 压固定在近似4V，冷藏室传感 器输入的电压US接入到④脚， 电压比较器对这两个电压进行
• 随着温度T的升高，负温度系数的热敏电阻RT1阻值变小，V4升高。 因此，A1是反相输入的电压比较器。它控制的开点为3.5℃。即当冷 藏室蒸发器温度高于3.5℃时，A1输出为0，压缩机运转制冷。控制停 点的电压比较器A2，其反相输入端（即Q802的6脚）的电位由电位器 预置；同样输入端（即Q802的7脚）的电位也随着温度的升高而升高。 在操作面板上有1，4，7，HEAVYCOOL四档。各档位置对应的冷藏 室蒸发器温度和停点对应的A2反相端（即Q802的6脚）的电位见表 3.1。当A2同相输入端电位V7低于反相输入端V6时，输出端V1=0， 压缩机停止运转。
构成了合成电路。将冷藏室温度传感器检测的US信号分别输入到比较器的 ④脚和⑦脚，然后与⑤脚和⑥脚输入的电压进行比较，②脚根据结果输出开 机信号【当冷藏室的温度上升时US也在上升，US﹥4V时，Q802②脚输出 端为低电平，这就是开机信号。当冷藏室传感器所感受的温度在3.5℃上时， Q802②脚输出端输出低电平】 ，①脚则输出关机信号【即：当Uｓ<Uｒ时， ①脚输出为低电平（常用“0”表示），发出停机信号；当Uｓ>Uｒ时，①脚 就输出高电位（常用“1”表示），压缩机一直运转】 •。
4
冷藏室温度约3℃，冷
冻室温度约-18℃
7
比“4”低3℃左右
HEAVYCOO L
环境温度＜10℃时，冷 藏室温度变化较小，此
时使用此点时可使冷藏
室温度达到要求
电冰箱温度调节盘调温表
东芝电冰箱的控制电路
GR－204E电冰箱的控制电路
• 东芝GR－204E电冰箱的控制电路装置的应用电路如图所示。其中的 TNR801 15G471K是一只压敏电阻。在正常工作时，压敏电阻 TNR801处于高阻状态，相当于一只小电容器。当有异常过压（高 压），压敏电阻的阻值急剧下降，流过压敏电阻的电流剧增，从而有 效地保护了其它元器件不受损坏。
东芝电冰箱的控制电路
• 操作盘上的温度调节是用来调节冷藏室温度 的。
• 在温度调节的刻度盘上共有四个指示点，调 节冷藏室温度时，通过调滑动调节钮，可使 其与刻度盘上的指示点相对应。也可使其对 准刻度盘两点之间的任意位置。具体调节内 容见表。
• 滑动调节键是一个控温滑键电位器，由它设 定冷藏室的温度。
东芝电冰箱的控制电路
• 分析温度检测电路和温度调节电 路
• 温度检测电路如图所示。当冷藏 室温度升高时，热敏电阻Rｔ的 阻值就
减小，电压Uｓ增加。如Uｃ =6.8V，冷藏室温度为30℃时， 传感器阻值为2.16千欧。则此时 Uｓ为5.59V。反之，冷藏室温
度降低时，传感器阻值增加，电 压Uｓ就随之下降。这样就把温 度的变化转化成电压的变化。
• 双门直冷式电冰箱即冷藏冷冻电冰箱，是指双门双温电 冰箱由温度0~8摄氏度的冷藏室和温度-18摄氏度以下的 冷冻室组成，同时可冷藏冷冻食品，具备冷藏电冰箱和 冷冻电冰箱的特点及使用方法。
东芝电冰箱的控制电路
• 东芝GR-204E型电冰箱控制电路
原理方框图 • 电冰箱的电子控制电路由制冷压
缩机电路，温度控制电路和除霜 电路组成。 • 其中制冷压缩机电路采用集成电 路控制压缩机的开停。温度控制 电路采用电子温控器，利用热敏 电阻的负温度特性设置温度传感 器感知箱内的温度，通过一组电 压比较放大器，将温度感知电路 的输出电压与固定电压进行比较， 经过开停机信号的识别电路和执 行机构去控制压缩机的开停。 • 除霜电路也是通过电压比较运算 放大器组成的检知电路的输出电 位，使三极管处于饱和或截止状 态，从而控制继电器的动作，达 到除霜的目的。
比较，以确定压缩机的状态。 当冷藏室的温度上升时US也在 上升，US﹥4V时，Q802②脚 输出端为低电平，这就是开机
信号。当冷藏室传感器所感受 的温度在3.5℃上时，Q802② 脚输出端输出低电平。
开机检测电路
东芝电冰箱的控制电路
