悬垂金具

悬垂金具

悬垂金具，又名悬吊金具、支持金具或悬垂线夹。这种金具要用来悬挂导线于绝缘子串上（多用于直接杆塔及悬挂线于绝缘子串上）。

悬垂金具用途

架空电力线路的悬垂金具用于将导线固定在绝缘子串上或将避雷线悬挂在直线杆塔上，亦用于换位杆塔上支持换位导线，耐张、转角杆塔上固定跳线。

悬垂金具安装技术要求

国家标准GB 2314-1997《电力金具通用技术条件》中对悬垂线夹提出了以下技术要求:

(I)悬垂金具的悬垂角不小于2500

(2)悬垂金具的曲率半径不小于被安装导线直径的8倍。

(3)悬垂金具对不同导线的握力与导线额定抗拉力的百分比值有一定要求。

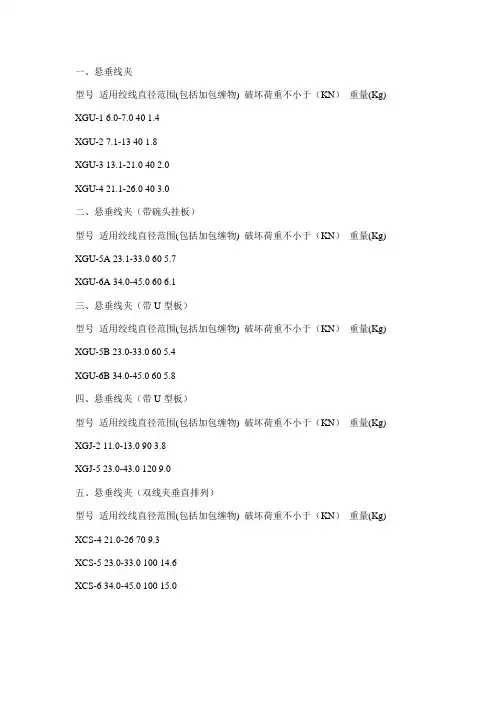

悬垂金具的分类

1.U形螺丝式悬垂线夹

U形螺丝式悬垂线夹由可锻铸铁制造的线夹船体、压板及U形螺丝组成。它利用两个U 形螺丝压紧压板使导线固定在线夹船1本中，船体由两块钢板冲压而成的挂板吊挂，挂板安装在船体两侧的挂轴上，线夹转动轴和导线在同一轴线上，回转灵活。

由于挂板有一定宽度，若挂板摆动过大，其边缘将碰到U形螺丝上，因此，挂板与船体间的摆动角应不大于45度。U形螺丝式悬垂线夹握力较大，适用安装中小截面的铝绞线及钢芯铝绞线。在安装时，导线外应包缠1 x lOmn】的铝包带1-2层。

2.帝U形挂板悬垂线夹

U形螺丝式悬垂线夹用于大截面钢芯铝绞线或包缠有预绞式护线条的导线时，线夹线槽直径较大，采用普通挂板容易产生变形，因而在线夹挂板上端增加U形挂板，可以减少挂板弯距，同时也改变了悬挂方向。

加装U形挂板的悬垂线夹适用于安装大截面的钢芯铝纹线或包缠有预纹式护线条的钢芯铝纹线。

3.带碗头挂板悬垂线夹

1I0-220kV输电线路上直线杆塔的悬垂绝缘子串所用的悬式绝缘子，一般均采用XP-7型。在悬垂线夹上加装XI'-70型绝缘子配套用的WS-7碗头挂板，不但可以缩短绝缘子串长度，而且减少挂板弯矩。线夹可直接与XP-70型

绝缘子相连，亦可与公称直径}l6的其他球窝绝缘子相连。

加装碗头挂板悬垂线夹，适用于安装大截面的钢芯铝绞线及包缠预纹式护线条的钢芯铝纹线。

4.防晕型悬垂线夹

防晕型悬垂线夹由高强度铝合金制造的两片喇叭形船体，两个(或四个)螺栓(用以夹紧船体)和船体外中部悬吊部位的钢箍组成。线夹具有较高的粗糙度及流线型结构，可以减少电晕的产生。这种线夹用于330一500kV,悬挂

300-400平方毫米的钢芯铝纹线。

由于线央以非磁性材料制造，可以减少磁滞损耗，节约电能，故用于220kV线路上代替常用的可锻铸铁制造的线夹，有很好的经济效益。

防晕型悬垂线夹分为线路用和跳线用两类。跳线用的防晕线夹亦可用于变电所，线夹握力要求较小。

5.钢板冲压悬垂线夹

线夹的船体由钢板冲压而成，无挂板，悬挂点位于导线轴线上方，U形螺丝向上安装，施工方便。这种线夹具有加工工艺简单，生产周期短，成品率高，重量轻，配件少等优点，

适用于安装中小截面的钢芯铝纹线及铝纹线。

6.铝合金悬垂线夹

线夹船体及压板以铝合金铸造而成，无挂板，悬挂点位于导线轴线上方。这种线夹强度高、重量轻、磁损小，适用于安装中小截面的铝纹线及钢芯铝纹线。

7.垂直排列双悬垂线夹

220kV线路采用二分裂导线呈垂直排列布置时，虽然增加了杆塔高度，但不需装间隔捧，可减少维护工作量。

与二分裂导线垂直排列布置相适应的线夹由两个普通的船体吊挂在一副整体钢制挂板上构成。这种悬挂的垂直排列双线夹可以单独在挂板上转动，受到风荷载时，线夹与绝缘子一起摆动。

8.坐立式悬垂线夹

坐立式悬垂线夹是防晕型悬垂线夹的另一种结构型式。这种线夹的本体、压板全是由铝合金材料制造的，固定轴位

于导线轴线的下方，藉环首螺栓安装在上杠联板上。

线夹由非磁性材料制造，消除了磁滞损失;强度高，握力大;表面光滑，边缘呈流线型，减少了电晕的产生。它与下垂铝合金线夹可组成5OOkV线路悬垂组合。

9、预绞式悬垂线夹

预纹式线夹由硅橡胶制成的双曲线腰鼓形包箍，包箍外缠绕铝合金预纹丝，在预绞丝外，装以铝合金制成的带悬挂板的包箍，包箍外再加上U形钢(或铝合金)带组成。

预绞式悬垂线夹利用双曲线腰鼓形包箍包住导线于悬挂处，具有握力大、电晕小、重量轻、磁损小的特点。线夹可用于重冰及档距较大的地区。

10.加强型悬垂线夹

架空线路通过重冰区时，导线必须选用承重大且铝钢截面比小的钢芯铝纹线或钢芯铝合金纹线。其配套的悬垂线夹亦与一般正常线路使用的有所区别。主要区别有: （1}线夹应有较高的垂直破坏载荷;

(2)即使在邻档钗冰不均衡的条件下，导线仍不应从线夹中滑出，线夹应有足够的握力。对避庸践用悬垂线夹，其握力不小于钢绞线额定抗拉力的25%:钢芯铝绞线用的悬垂线夹，其握力不小于导线额定抗拉力的30%。
