疏水阀的结构形式与工作原理

疏水阀的结构形式与工作原理
疏水阀，也称为排水阀或放水阀，是用于排除管道或设备中的液体或凝结水的装置。

它的结构形式和工作原理会因具体类型和应用而有所不同。

以下是常见的疏水阀的结构形式和工作原理：
1. 浮球式疏水阀：这种疏水阀包括一个浮球和一个阀体。

当设备或管道中积累的液体增多时，浮球被推升，阀门开启，液体通过管道自动排出。

当液体排空后，浮球下降，阀门关闭。

2. 压力式疏水阀：这种疏水阀基于液体或蒸汽的压力变化来控制阀门的开启和关闭。

当设备或管道中积累液体或凝结水，压力上升，阀门打开，使液体排出。

当液体排空后，压力下降，阀门关闭。

3. 喷射式疏水阀：这种疏水阀使用高速喷射蒸汽或空气的力量来清除设备或管道中的液体或凝结水。

通过喷射嘴产生的崩蒸汽或高速空气形成的喷射流，将液体或凝结水带离设备或管道。

4. 膜片式疏水阀：这种疏水阀具有一个灵活的膜片，当膜片受到设备或管道中的液体或凝结水的压力作用时，膜片弯曲，阀门打开，允许液体排出。

当液体排空后，膜片恢复原状，阀门关闭。

这些只是一些常见的疏水阀的结构形式和工作原理示例，具体类型和工作原理可能会根据不同的应用需求和制造商的设计而有所差异。

在选择和安装疏水阀时，应根据具体的应用和系统要求，选择适当的疏水阀类型，并按照制造商的指导安装和维护。

浮球式蒸汽疏水阀

浮球式蒸汽疏水阀浮球式蒸汽疏水阀（Float-type Steam Trap）引言：蒸汽疏水阀是一种常见的工业设备，用于排除在蒸汽管路中产生的凝结水。

浮球式蒸汽疏水阀是其中一种常见的型号，由于其特殊的工作原理和有效的排水性能，被广泛应用于各个行业的蒸汽系统中。

本文将介绍浮球式蒸汽疏水阀的结构、工作原理及应用，并讨论其优势和适用范围。

一、结构浮球式蒸汽疏水阀主要由阀体、阀芯和浮球组成。

阀体是这种疏水阀的主体部分，通常由铸铁或不锈钢材料制成，具有良好的耐压性和耐腐蚀性。

阀芯是控制蒸汽和凝结水流动的关键组件，通常采用不锈钢制作。

浮球则通过与阀芯相连接，根据凝结水的液位变化，控制阀芯的开启和关闭。

二、工作原理浮球式蒸汽疏水阀基于凝结水与蒸汽在温度和密度上的差异，利用浮球的浮力与阀芯的重力相互作用，实现了自动排水。

当蒸汽进入阀体时，阀芯处于开启状态，蒸汽顺畅通过。

而凝结水由于较高的密度，被阻止了进入阀体，随后通过阀体上的排水口排出。

当凝结水积累到一定程度，使得浮球浮升，并通过连接杆将阀芯牵引到关闭位置，截断蒸汽流动，从而阻止了凝结水的进一步积累。

一旦凝结水排空，浮球下沉，阀芯重新打开，蒸汽再次畅通。

三、应用浮球式蒸汽疏水阀广泛应用于各种蒸汽系统中，包括锅炉、蒸汽加热器、换热器、干燥机、汽轮机等设备。

它的主要功能是排除凝结水，防止蒸汽系统中的水锤现象，维持系统的正常运行。

在工业生产中，有效的蒸汽排放有助于提高系统的热效率、减少能源消耗，并延长设备的使用寿命。

浮球式蒸汽疏水阀的应用可以减少维护时间和成本，并提高生产效率。

四、优势1. 自动控制：浮球式蒸汽疏水阀根据凝结水的液位变化自动控制阀芯的开启和关闭，无需外部能源或操作人员干预。

2. 高效排水：浮球式蒸汽疏水阀能够迅速排空凝结水，避免了在蒸汽管路中积累过多的凝结水可能带来的问题。

3. 耐用性：浮球式蒸汽疏水阀采用优质的材料制造，具有良好的耐压性和耐腐蚀性，可适应不同环境和工况的要求。

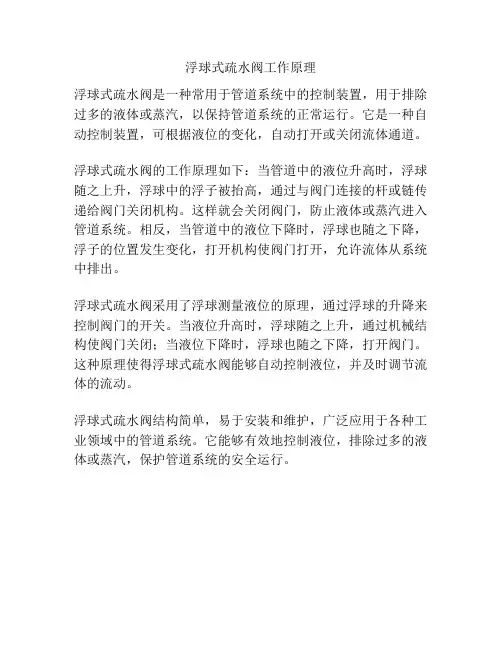

浮球式疏水阀工作原理

浮球式疏水阀工作原理
浮球式疏水阀是一种常用于管道系统中的控制装置，用于排除过多的液体或蒸汽，以保持管道系统的正常运行。

它是一种自动控制装置，可根据液位的变化，自动打开或关闭流体通道。

浮球式疏水阀的工作原理如下：当管道中的液位升高时，浮球随之上升，浮球中的浮子被抬高，通过与阀门连接的杆或链传递给阀门关闭机构。

这样就会关闭阀门，防止液体或蒸汽进入管道系统。

相反，当管道中的液位下降时，浮球也随之下降，浮子的位置发生变化，打开机构使阀门打开，允许流体从系统中排出。

浮球式疏水阀采用了浮球测量液位的原理，通过浮球的升降来控制阀门的开关。

当液位升高时，浮球随之上升，通过机械结构使阀门关闭；当液位下降时，浮球也随之下降，打开阀门。

这种原理使得浮球式疏水阀能够自动控制液位，并及时调节流体的流动。

浮球式疏水阀结构简单，易于安装和维护，广泛应用于各种工业领域中的管道系统。

它能够有效地控制液位，排除过多的液体或蒸汽，保护管道系统的安全运行。

浮球疏水阀常见故障原因

浮球疏水阀常见故障原因一、机械磨损浮球疏水阀用的时间长了，里面的零件就会互相摩擦，就像人天天走路鞋子会破一样。

浮球在阀体内不断运动，和阀座等部件摩擦久了，表面就会磨损。

这一磨损啊，就可能导致密封不严，本来该把水拦住的，结果水就漏出去了，蒸汽也跟着跑了。

还有连接部件的磨损，会让整个疏水阀的结构不稳定，影响正常工作。

二、杂质堵塞咱们的管道里可不会那么干净，经常会有一些小杂质。

这些杂质就像调皮的小捣蛋鬼，会跑到浮球疏水阀里。

比如说铁锈啊，水垢啊，它们可能会卡在浮球和阀座之间，让浮球不能正常活动。

这就好比有个小石子卡在了门轴那里，门就关不严实了。

还有可能堵塞排水孔，水排不出去，疏水阀就没法正常工作了。

三、安装不当要是安装的时候不小心，也会让浮球疏水阀出故障。

比如说安装的位置不对，不是水平安装的话，浮球的运动就会受到影响。

就好像把一个球放在斜面上，它就不能像在平地上那样正常滚动了。

还有连接的管道如果和疏水阀的接口没有对好，就会产生应力，时间长了会让疏水阀变形，那里面的部件就不能好好工作啦。

四、温度和压力影响温度和压力要是不合适，浮球疏水阀也会闹脾气。

如果温度过高，可能会让浮球或者其他部件变形。

就像塑料在高温下会变软变形一样。

压力要是太大了，超出了疏水阀能承受的范围，那内部的结构可能就被破坏了。

比如说会把阀座压坏，这样密封就做不好了。

相反，压力太小也不行，可能会让浮球不能正常地靠压力来工作。

五、腐蚀问题要是疏水阀的材质不好，或者周围的环境比较恶劣，就容易被腐蚀。

就像铁放在潮湿的地方会生锈一样。

腐蚀一旦发生，浮球或者阀座的表面就会变得坑坑洼洼的，密封肯定就不行了。

而且腐蚀还可能让一些部件变薄变脆弱，容易损坏，这样整个疏水阀的使用寿命就大大缩短了。

六、浮球损坏浮球本身也可能出问题呢。

比如说浮球可能会有裂缝或者小孔，这样就会进水。

一旦进水了，浮球就失去了浮力，不能正常地漂浮起来控制排水和阻汽了。

就像一个破了的气球，不能再飘在空中一样。

疏水阀的工作原理

疏水阀的工作原理疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。

根据蒸汽疏水阀工作原理的不同，蒸汽疏水阀可化为以下三种类型：机械型：依靠蒸汽疏水阀内凝结水液卫高度的变化而动作，包括：浮球式：浮子为封闭的空心球体敞口向上浮子式：浮子为开口向上的桶型敞口向下浮子式：浮子为开口向下的桶型热静力型：依靠液体温度的变化而动作，包括：双金属片：敏感原件为双金属片蒸汽压力式：敏感原件为波纹管或墨盒，内部充入挥发性液体热动力型：依靠液体的热动力学性质的变化而动作。

圆盘式：由于在相同的压力下，液体与气体的流速不同，所产生的不同的动，静压力，驱使圆盘阀片动作脉冲式：由于不同温度的凝结水通过两极串连节流孔板式，坐在两极节流孔板之间形的不同压力，驱使阀瓣动作。

疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种很多，各有不同的性能。

选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。

“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。

于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。

蒸汽疏水阀的概述蒸汽疏水阀是用于蒸汽供热设备和蒸汽管道上，能自动地排除蒸汽使用设备和管道中的冷凝水、空气及其它不可凝结的气体，并能防止蒸汽泄漏的自动阀门。

蒸汽广泛地应用于工业生产和生活设施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺，过程中所产生的冷凝水都需要通过蒸汽疏水阀排除，而不允许蒸汽泄漏。

蒸汽疏水阀性能的优劣，对于蒸汽系统的正常运行，用汽设备热效率的提高及能源的合理利用等方面具有至关重要的作用。

疏水阀的结构形式与工作原理

疏水阀的结构形式与工作原理疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种很多，各有不同的性能。

选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。

“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。

于是就根据三个原理制造出三种类型的疏水阀，分类为机械型、热静力型、热动力型。

一、机械性疏水阀机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。

最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。

1.自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“银球”牌疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

自由浮球式疏水阀设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。

疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。

自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。

最小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。

能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。

蒸汽疏水阀原理

蒸汽疏水阀工作原理各种蒸汽疏水阀的工作原理：1、机械型蒸汽（浮球式）疏水阀（1）在起机阶段，热静力排空装置（TV）可排出空气，否则空气积聚在疏水阀内会引起气锁。

（2）当冷凝水到达疏水阀，浮球升起，阀门打开，热的冷凝水使排气阀关闭。

冷凝水以饱和温度排出。

（3）当所有的冷凝水被排出后，蒸汽进入疏水阀。

此时浮球下降，阀门关闭。

阀芯总是低于水位的，以防直接蒸汽泄漏。

2、机械型蒸汽（倒桶试）疏水阀（1）冷凝水到达疏水阀并在内部形成水封。

倒吊桶自身的重量使阀门打开，冷凝水便沿着倒吊桶排出。

（2）蒸汽进入吊桶内，产生浮力使吊桶升起，阀门关闭。

（3）倒吊桶内部的蒸汽不断冷却并从排气孔中溢出，同时冷凝水进入倒吊桶，阀门再次打开，整个工作循环不断。

（4）倒吊桶内的排气孔不断将空气排出至疏水阀顶部，由于排气孔很小，排气比较缓慢，因此常会需要安装单独的排气阀。

3、热静力式（密封囊式）蒸汽疏水阀（1）起机时，密封囊是冷的，阀门完全打开，冷的空气和冷凝水由疏水阀排出。

（2）当冷凝水温度接近蒸汽饱和温度，填充液体蒸发，产生的压力作用于膜片上，克服压力，在蒸汽进入疏水阀前推动阀芯靠近阀座，关闭阀门。

（3）冷凝水冷却至低于或接近于蒸汽饱和温度的设定温度，密封囊中的压力下降，阀再次打开，排放出冷凝水。

4、热静力（双金属片）蒸汽疏水阀（1）起机阶段阀门是打开的，冷凝水和空气迅速排放。

（2）热的冷凝水通过疏水阀，双金属片组被加热后膨胀，推动阀芯靠近阀座。

当冷凝水排放温度接近蒸汽温度时，阀门关闭。

（3）冷凝水冷却，双金属片组收缩，阀门再次打开，又排放冷凝水。

工作不断循环。

5、热动力（圆盘式）蒸汽疏水阀（1）起机时，进口压力作用于碟片下部，顶起碟片，空气和较冷的冷凝水立即排出。

（2）当仅低于蒸汽温度的热冷凝水流经疏水阀时，压力降低产生闪蒸蒸汽。

高速的闪蒸蒸汽在碟片下方产生一个低压区，使碟片靠近阀座。

（3）同时，集聚在碟片上方的闪蒸蒸汽也使碟片压紧阀座内环及外环。

倒吊桶疏水阀与浮球式疏水阀性能比较

倒吊桶疏水阀与浮球式疏水阀性能比较蒸汽疏水阀的产品种类很多，比如，以著名的疏水阀品牌主要分为杠杆浮球式疏水阀，倒吊桶式疏水阀，热动力式疏水阀，进口热静力式和双金属疏水阀，，进口双金属片疏水阀。

各种疏水阀工作原理、结构特点和使用限制都各有不同和偏重。

在机械型疏水阀中，倒吊桶式疏水阀和浮球式疏水阀是比较常用的两种疏水阀，他们经常作为换热器疏水和汽水分离器疏水。

瓦特节能认为如何区分选用合适的机械型疏水阀是一个比较复杂的选择。

倒吊桶式疏水阀，也叫倒置桶疏水阀是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。

装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。

当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。

倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。

当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水；杠杆浮球式疏水阀，是利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。

自由浮球疏水阀，由于本身的制作要求限制了其使用的广泛性，故不做单独讨论。

从瓦特节能的疏水阀试验数据表明，相对于杠杆浮球式疏水阀，倒吊桶式疏水阀阀体结实，结构简单，可耐水锤，具有很长的使用寿命。

相对于杠杆浮球式疏水阀，倒吊桶疏水阀水封较高，疏水阀动作平稳，频繁开启式不会携带蒸汽，泄漏率极低。

相较于杠杆浮球疏水阀，倒吊桶具有良好的抗污能力，不容易受污垢杂质影响。

有一定抗腐蚀能力和排空能力在系统压力突然变化时或用于过热蒸汽疏水时，容易失去水封而泄漏蒸汽，必须在进口安装止回阀。

FT44H-16C杠杆浮球式疏水阀-上海东格阀门

机械型—单阀孔杠杆浮球式蒸汽疏水阀使用说明书（FT44、FT14系列）一、主要用途和适用范围杠杆浮球式蒸汽疏水阀能将蒸汽管网及供热设备中的凝结水及时排出并阻止蒸汽泄漏，具有冷凝水回收作用，从而保证了加热设备和管网的正常运行，对节约能源具有显著效果。

广泛应用于化工、电力、炼油、轻纺、造纸等工况企业，尤其对压力低、排量大和温度稳定性要求高，不宜滞存凝结水的蒸汽设备更为适用。

二、工作特性排水方式连续排水，有水即排，加热设备内不会有水积聚排饱和水能力能排饱和水，从而获得最高的热效率排除空气能力自动排空，热敏感排空装置能自动排除不凝结的冷、热气体，杜绝汽锁现象蒸汽损耗排水孔阀座在凝结水位下，形成水封，无新鲜蒸汽泄漏蒸汽压力变化对疏水阀的影响可适应大幅度和突然的压力变化，杠杆浮球能根据液位自动调节排水阀座孔的开度，工作连续，性能稳定背压是否有限制背压率为进口压力的80%是否用于过热蒸汽不可用于过热蒸汽是否怕冻怕是否怕水击怕三、结构及原理工作原理：设备刚启动时，自动排空气装置处于开启状态，迅速排除系统中的不凝结气体。

当蒸汽和热凝结水进入时，阀腔内温度随之升高，排空气装置自动关闭；此时浮球受水位的变化而自动升降，带动杠杆调节阀座孔的开度，连续排放凝结水。

当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭阀座孔。

由于阀座孔在凝结水水位以下，形成水封，工作时无新鲜蒸汽泄漏。

四、可能发生的故障及消除方法故障现象可能原因解决方法蒸汽泄漏 1.阀前无凝结水、蒸汽过热，疏水阀失去水封关闭疏水阀前阀门屯积凝结水后再缓慢开启阀门，重新建立水封2.密封面上存有污垢或水渍打开阀盖，冲洗密封阀瓣和密封面3.阀瓣、阀座的密封面严重磨损研磨阀瓣、阀座密封面4.自动排空装置损坏或有污物堵塞更换自动排空装置或清洗排空装置密封面五、安装使用注意事项1、安装疏水阀前应用带压蒸汽将管道冲洗干净2、疏水阀的流向要与管路的流向一致3、安装前，取下两侧保护盖，疏水阀体必须水平安装4、使用该阀时不能超过铭牌上标或阀体上打印的最大工作压差，如超过最大工作压差，将导致阀动作失灵。

伴热管用疏水阀的基本型式

伴热管用疏水阀的基本型式
标题：伴热管用疏水阀的基本型式
一、引言
在工业生产中，伴热管是一种常见的设备，主要用于输送低温流体或者防止管道内介质冻结。

为了保证伴热管的正常运行和提高工作效率，疏水阀是必不可少的一部分。

疏水阀的主要功能是排除凝结水，保持管道内蒸汽压力稳定。

本文将详细介绍伴热管用疏水阀的基本型式。

二、疏水阀的基本类型
1. 热动力式疏水阀：这种类型的疏水阀利用凝结水与蒸汽的密度差来工作的。

当蒸汽进入疏水阀时，由于其密度小于凝结水，会推动阀瓣向上运动，使阀门开启，凝结水排出。

当蒸汽停止进入时，阀瓣因重力作用关闭阀门。

2. 浮球式疏水阀：浮球式疏水阀内部有一个浮球，随着凝结水的积聚，浮球上升并打开阀门，让凝结水排出。

当凝结水排完后，浮球下降，阀门关闭。

3. 压力平衡式疏水阀：这种类型的疏水阀利用蒸汽压力和凝结水压力的平衡原理工作。

当凝结水积聚到一定程度，压力超过设定值时，阀门打开，凝结水排出。

当凝结水排完后，阀门因蒸汽压力的作用而关闭。

三、疏水阀的选择
选择合适的疏水阀需要考虑多个因素，包括工艺条件（如蒸汽压力、温度等）、管道尺寸、安装位置等。

此外，还需要考虑疏水阀的工作效率、耐用性等因素。

四、结论
总的来说，伴热管用疏水阀有多种基本型式，每种型式都有其特点和适用范围。

在实际应用中，应根据具体情况选择合适的疏水阀，以确保伴热管的正常运行和提高工作效率。

疏水阀介绍及应用

疏水阀介绍及应用疏水阀是一种用于排除管道或容器中液体或气体的装置，以确保正常运行和避免不必要的损失。

在各种工业应用中，疏水阀起到了至关重要的作用，下面将对疏水阀进行介绍并讨论其应用。

疏水阀的作用是通过自动排除管道或容器中的不需要的液体或气体，以保持工艺流程正常运行，并防止由于堵塞、积水或压力过高等原因引起的损坏和事故。

疏水阀是根据预设的控制参数自动开启或关闭的装置。

其基本原理是利用液体或气体在不同压力下的物理特性，通过调节阀门的开启度来实现排水功能。

疏水阀根据结构和工作原理的不同可以分为多种类型，常见的有浮球式疏水阀、浮筒式疏水阀、机械式疏水阀等。

浮球式疏水阀是最常见的类型，其通过一个浮球来感应液位变化，当液位过高时，浮球会随之上升，打开阀门；当液位下降时，浮球下降，阀门关闭，实现自动排水的功能。

浮筒式疏水阀则是利用浮筒的上下浮动来控制阀门的开关。

机械式疏水阀则通过机械装置来实现排水功能，常见的有螺旋式疏水阀和弹簧式疏水阀。

疏水阀广泛应用于各种工业领域中，具有重要的作用。

首先，在蒸汽系统中，疏水阀用于排除系统中的凝结水，以保持蒸汽的干燥和正常运行。

蒸汽系统中的凝结水会对设备和管道造成严重的腐蚀和堵塞，而疏水阀能够自动排除这些凝结水，保护系统的安全运行。

其次，疏水阀也广泛应用于空调和制冷系统中。

这些系统中会产生大量的冷凝水，如果不及时排除，不仅会影响系统的冷却效果，还会导致设备的氧化和损坏。

疏水阀能够自动排除冷凝水，保持系统的正常运行。

此外，疏水阀还常用于石化、造纸、食品与饮料等工业领域中，用于排除液体或气体中的杂质和废料，保持工艺的稳定和安全运行。

在选择疏水阀时，需考虑诸多因素。

首先，要根据工艺流程中的液体或气体性质，选择合适的材料。

例如，对于腐蚀性介质，需选择耐腐蚀材料制作的疏水阀。

其次，要根据流量和压力要求选择合适的型号和规格。

再次，要考虑控制参数的要求，如启闭压力、启闭速度等。

最后，也要考虑到安全性和可维护性，选择具有可靠的安全保护装置和易于维护的设计。

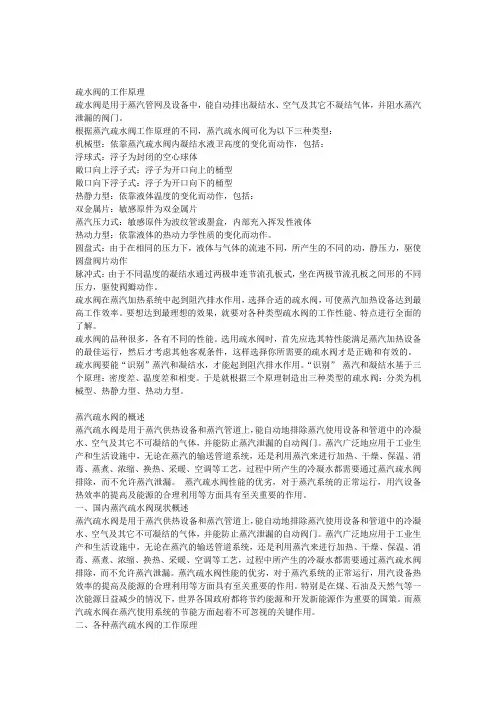

疏水阀的工作原理

疏水阀的工作原理疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。

根据蒸汽疏水阀工作原理的不同，蒸汽疏水阀可化为以下三种类型：机械型：依靠蒸汽疏水阀内凝结水液卫高度的变化而动作，包括：浮球式：浮子为封闭的空心球体敞口向上浮子式：浮子为开口向上的桶型敞口向下浮子式：浮子为开口向下的桶型热静力型：依靠液体温度的变化而动作，包括：双金属片：敏感原件为双金属片蒸汽压力式：敏感原件为波纹管或者墨盒，内部充入挥发性液体热动力型：依靠液体的热动力学性质的变化而动作。

圆盘式：由于在相同的压力下，液体与气体的流速不同，所产生的不同的动，静压力，驱使圆盘阀片动作脉冲式：由于不同温度的凝结水通过两极串联节流孔板式，坐在两极节流孔板之间形的不同压力，驱使阀瓣动作。

疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种不少，各有不同的性能。

选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水，才干起到阻汽排水作用。

“识别” 蒸汽和凝结水基于三个原理：密度差、温度差和相变。

于是就根据三个原理创造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。

蒸汽疏水阀性能的优劣，对于蒸汽系统的正常运行，用汽设备热效率的提高及能源的合理利用等方面具有至关重要的作用。

FT43 浮球式蒸汽疏水阀排量图

H - 68TI-S02-35ST Issue 2FT43浮球式蒸汽疏水阀排量图DN15,DN20,DN25 FT43法兰连接（替代FT11）-铸铁GG-25(TI-S02-21和TI-S02-22)DN40-DN100 FT43的排量图见下页压差 bar (x 100 = kPa)压差 psiD P (bar)0.5 1 2 3 4.5 7 10 14DN15, DN20 400 450 520 580 620 750 900 1200DN25540 600 620 670 700 1000 1300 1600最小冷水排量增加量 (kg/h)起动状态下热静力排量空气阀可增加的冷水排量上图中的冷凝水量基于饱和温度下的冷凝水。

在起动状态下，冷凝水为冷态，内部热静力排空阀打开，可增加冷凝水的排量。

下表中列出了不同压差下排空气阀所增加的冷凝水排量。

H - 69FT43浮球式蒸汽疏水阀排量图TI-PS02-35 ST Issue 2DN40,DN50,DN80,DN100 FT43（替代FT11）-铸铁GG-25(TI-S02-21和TI-S02-22)DN15 - DN25的排量图见下页压差 bar (x 100 = kPa)压差 psiD P (bar)0.5123 4.5 7 10 14 DN40, DN50 540 600 620 670 700 1000 1300 1600DN80, DN100 1080 1200 1240 1340 1400 2000 2600 3200最小冷水排量增加量 (kg/h)起动状态下热静力排量空气阀可增加的冷水排量上图中的冷凝水量基于饱和温度下的冷凝水。

在起动状态下，冷凝水为冷态，内部热静力排空阀打开，可增加冷凝水的排量。

下表中列出了不同压差下排空气阀所增加的冷凝水排量。

浮球式疏水阀

浮球式疏水阀浮球式疏水阀是一种用于蒸汽系统中的重要设备，其主要功能是排除管道中的凝结水，以确保系统正常运行。

在蒸汽发电厂、炼油厂、化工厂等工业场所中，浮球式疏水阀广泛应用，对保障工业生产和节约能源起着至关重要的作用。

疏水阀的作用在蒸汽系统中运行一段时间后，管道内会产生大量的凝结水，如果不及时排出，凝结水就会积累在管道中，给系统的正常运行带来障碍。

疏水阀的作用就是排出管道中的凝结水，以保证系统能够正常运行。

疏水阀的作用类似于汉语中的“疏通”，疏导管道中的积水。

疏水阀将凝结水排出之后，管道中只剩下蒸汽，从而保证系统的正常运行。

疏水阀的工作原理浮球式疏水阀是一种比较常见的疏水阀，它由阀体、阀座、阀盖、活塞、浮球、弹簧、调整螺钉、连接板等组成。

疏水阀的工作原理是基于浮力原理的，浮球随着管道内的凝结水水位的变化而上下浮动，从而控制疏水阀的开闭，使凝结水得以排出管道。

当管道中出现凝结水时，凝结水会进入疏水阀，并在疏水阀内积聚，使浮球随之上升。

当浮球上升到一定位置时，浮球会带动活塞一起抬高，从而使阀门打开，凝结水得以流出。

如果疏水阀内已经排出了所有的凝结水，浮球就会下降，以阻止继续排放蒸汽。

疏水阀的弹簧是用来将活塞按照一定力度压紧的，这样可以保证阀门不会因为管道内的蒸汽压力而自动打开。

调整螺钉可以调整弹簧的紧度和松度，以满足不同系统的需求。

疏水阀的类型浮球式疏水阀是一种比较常见的疏水阀，但并不是唯一的疏水阀类型。

除了浮球式疏水阀之外，还有其他种类的疏水阀，如膜片式疏水阀、密封球式疏水阀等，使用各有优缺点。

不同的疏水阀类型可以根据实际需求进行选择。

膜片式疏水阀以其紧凑的结构、优异的导排水性能和可靠的自动控制能力在市场上备受青睐。

与浮球式疏水阀相比，膜片式疏水阀具有更好的耐腐蚀性、耐高温性和有效避免冷凝物回退性等质量优势。

疏水阀的维护疏水阀是蒸汽系统中的重要组成部分，必须定期进行维护保养，以确保其正常运行和安全性。

浮球式疏水阀和倒置桶式疏水阀的特点和使用限制

浮球式疏水阀和倒置桶式疏水阀的特点和使用限制
杭州瓦特节能工程有限公司技术部钟雨雨
机械型疏水阀是利用冷凝水和蒸汽的密度差工作的，冷凝水和蒸汽的密度差异较大，导致其产生的浮力也截然不同，机械型疏水阀就是利用浮球或浮筒感应蒸汽和冷凝水的浮力不同而工作的。

可见自由浮球式疏水阀、杠杆浮球式疏水阀和倒置桶蒸汽疏水阀都属于机械型疏水阀。

可见机械型蒸汽疏水阀设计基本原理是基于浮力，所以在蒸汽疏水阀的设计压力（最高使用压力）范围内，若压力（蒸汽压力）的变化或温度（蒸汽和凝结水的温差及凝结水的温度）的变动稍有偏差，其性能根本不会受到影。

这种类型的蒸汽疏水阀，其排放容量是根据蒸汽压力（动作压力）和阀门喉口面积（阀座有效面积）来决定的。

机械型疏水阀具备如下共同的特性和特点：
机械型疏水阀特别适用于大排量应用场合。

但是，由于要使用浮子机构，所以与其
他类型的蒸汽疏水阀相比，其外形要大，采用杠杆机构可以有效减小体积。

机械型疏水阀由于是依靠浮力使浮子上下移动，所以，阳体必须水平安装，但要求不是十分严格。

用时若超出蒸汽疏水阀的设计压力，疏水阀则不能打开，也就是不能排除凝结水
如果使用在过热蒸汽上，蒸汽水阀内部的凝结水可能二次蒸发，使浮子下沉，蒸汽容易泄漏，前端止回阀可消除部分过热影响。

在寒冷或冰冻地区，为防止蒸汽琉水阀内部的凝结水冻结，必须进行保温。

机械型疏水阀必须注意不要安装在有剧烈振动的部位。

任何机械型疏水阀在知道下锥形或弧形阀芯想阀座啮合结构很快会产生磨损。

当机械型疏水阀背压异常高时，也不会泄漏蒸汽，但这时凝结水的排放量必然降低。

疏水阀分类及作用原理

疏水阀分类及作用原理疏水阀是一种常用的阀门，广泛应用于工业、建筑和家用等领域。

根据其结构和作用原理的不同，可以将疏水阀分为几种不同的类型。

一、浮球式疏水阀浮球式疏水阀是一种常见的疏水阀，其作用原理基于浮力平衡。

当疏水阀处于关闭状态时，浮球会浮在水面上，与阀门底部的密封面紧密贴合，阻止水流通过。

当水位升高时，浮球会随之上升，打开阀门，使水流通过，起到排水的作用。

当水位下降时，浮球下降，阀门关闭，停止排水。

二、浮子式疏水阀浮子式疏水阀的作用原理也是基于浮力平衡。

与浮球式疏水阀不同的是，浮子式疏水阀的浮子是一个圆筒形的浮子，浮子与阀门底部的密封面紧密贴合，阻止水流通过。

当水位升高时，浮子上升，阀门打开，水流通过，起到排水的作用。

当水位下降时，浮子下降，阀门关闭，停止排水。

三、膜片式疏水阀膜片式疏水阀的作用原理是利用膜片的变形来控制水流。

膜片式疏水阀的阀体内部有一个膜片，当膜片受到压力时，会发生变形，从而打开阀门，使水流通过。

当压力减小时，膜片恢复原状，阀门关闭，停止排水。

四、浮球-气动式疏水阀浮球-气动式疏水阀是一种较为复杂的疏水阀，其作用原理是利用浮球和气动装置的协作工作。

当水位升高时，浮球上升，通过连杆将气动装置激活，使阀门打开，水流通过。

当水位下降时，浮球下降，气动装置复位，阀门关闭，停止排水。

疏水阀的作用原理主要是基于液体的压力和浮力等物理原理。

当液体压力超过疏水阀设定的阈值时，疏水阀打开，将液体排出。

而当液体压力降低到一定程度时，疏水阀关闭，停止排水。

通过这种方式，疏水阀能够自动控制液体的排放，保持合适的液位。

总结起来，疏水阀根据其结构和作用原理的不同，可以分为浮球式疏水阀、浮子式疏水阀、膜片式疏水阀和浮球-气动式疏水阀等。

它们都能够根据液体压力的变化，自动控制液体的排放，起到排水的作用。

疏水阀在工业生产和生活中起到了重要的作用，能够提高工作效率，保护设备的安全运行。

浮球式疏水阀

夹套锅
只有快速有效地排放冷凝水和气体，才能获得更高的生产率。
热交换器
对于控制温度的热交换器，浮球疏水阀是变负载工况的理想选择。在起机阶段，空气和其它不凝性气体的迅速排放，确保了系统迅速地升温。
汽水分离器排放
汽水分离器只有在迅速排除冷凝水的情况下才有高效率，浮球疏水阀正是最好的选择。
钢
ASTM A216 WCB
钢
ASTM A193 B7 和 A194 2H
强化处理层状石墨
不锈钢
限制条件 (ISO 6552)
阀体设计条件 PMA - 最大允许压力 TMA - 最大允许温度冷态水测试压力
最大压差 (∆ PMX)
ANSI 300 50 bar g
FT14 - ½", ¾", 1" (DN15, 20, 25) 水平 / 垂直连接 FT14 - 1"HC, 1¼", 1½" 2" 只有水平
材料
阀体 / 阀盖
FT14(½",¾", 1", 1"HC, 1¼") 球墨铸铁 DIN 1693 GGG 40/40.3
FT14(1½", 2")
铸铁
DIN 1691 GG25
DN15,20,25
DN40,50
PN40 40 bar g
300° C 60 bar g FT47 - 4.5 (4.5 bar) FT47 - 10 (10 bar) FT47 - 14 (14 bar) FT47 - 21 (21 bar) FT47 - 32 (32 bar) FT47 - 4.5 (4.5 bar) FT47 - 10 (10 bar) FT47 - 21 (21 bar) FT47 - 32 (32 bar)
