封装材质的对比

合集下载

几种主要的封装材料的特性

几种主要的封装材料的特性封装材料是应用于电子元器件封装中的材料，它们具有多种不同的特性。

下面将介绍几种主要的封装材料及其特性。

1.硅胶封装材料：硅胶是最常用的封装材料之一，具有以下特性：-良好的耐热性：硅胶具有较高的耐高温性能，可以在高温环境下保持良好的性能。

-优良的绝缘性能：硅胶具有良好的绝缘性能，可以有效地阻止电流泄漏，提高电子元器件的安全性。

-高效的防护能力：硅胶具有优异的防潮、防尘和耐化学品腐蚀的能力，可以有效保护封装的电子元器件免受外界环境的损害。

2.光敏胶封装材料：光敏胶是一种特殊的封装材料，其特性包括：-高分辨率：光敏胶具有高分辨率的特性，可以实现精细图案的刻蚀和印刷。

-快速固化：光敏胶可以通过紫外线照射来固化，并且固化速度很快，可以提高生产效率。

-良好的粘附性：光敏胶具有良好的粘附性能，可以牢固地粘合封装的电子元器件，提高其机械强度和稳定性。

3.导电胶封装材料：导电胶是一种具有导电性能的封装材料，其特性包括：-优良的导电性能：导电胶具有良好的导电性能，可以有效地传导电流，保证电子元器件的正常工作。

-良好的粘附性：导电胶具有良好的粘附性能，可以牢固地粘合封装的电子元器件，提高其机械强度和稳定性。

-低电阻率：导电胶的电阻率非常低，可以有效地降低电子元器件的电阻，提高其性能。

4.纳米粒子封装材料：纳米粒子封装材料是近年来发展起来的一种新型封装材料-高强度：纳米粒子封装材料具有较高的机械强度，可以有效地保护封装的电子元器件免受外部冲击和挤压的影响。

-优异的导热性：纳米粒子封装材料具有很高的导热性能，可以有效地散热，提高封装的电子元器件的散热效果。

-良好的稳定性：纳米粒子封装材料具有良好的化学稳定性和耐高温性能，可以在极端环境下保持良好的性能。

总之，不同的封装材料具有不同的特性，可以根据具体的应用需求选择合适的材料来封装电子元器件。

封装的分类

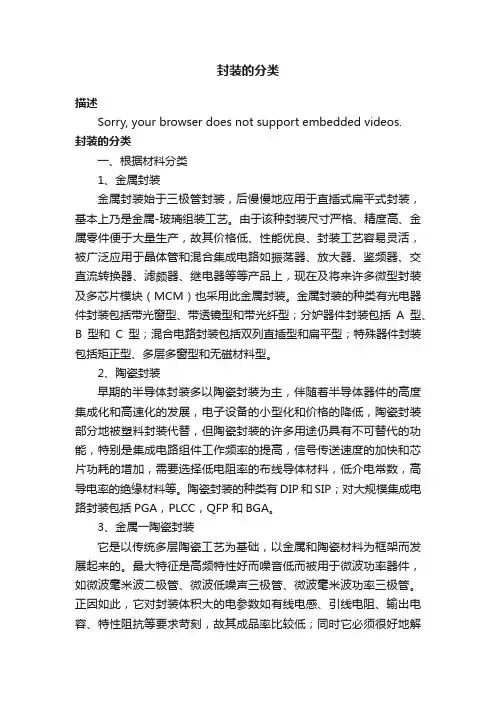

封装的分类描述Sorry, your browser does not support embedded videos.封装的分类一、根据材料分类1、金属封装金属封装始于三极管封装，后慢慢地应用于直插式扁平式封装，基本上乃是金属-玻璃组装工艺。

由于该种封装尺寸严格、精度高、金属零件便于大量生产，故其价格低、性能优良、封装工艺容易灵活，被广泛应用于晶体管和混合集成电路如振荡器、放大器、鉴频器、交直流转换器、滤颇器、继电器等等产品上，现在及将来许多微型封装及多芯片模块（MCM）也采用此金属封装。

金属封装的种类有光电器件封装包括带光窗型、带透镜型和带光纤型；分妒器件封装包括A型、B型和C型；混合电路封装包括双列直插型和扁平型；特殊器件封装包括矩正型、多层多窗型和无磁材料型。

2、陶瓷封装早期的半导体封装多以陶瓷封装为主，伴随着半导体器件的高度集成化和高速化的发展，电子设备的小型化和价格的降低，陶瓷封装部分地被塑料封装代替，但陶瓷封装的许多用途仍具有不可替代的功能，特别是集成电路组件工作频率的提高，信号传送速度的加快和芯片功耗的增加，需要选择低电阻率的布线导体材料，低介电常数，高导电率的绝缘材料等。

陶瓷封装的种类有DIP和SIP；对大规模集成电路封装包括PGA，PLCC，QFP和BGA。

3、金属一陶瓷封装它是以传统多层陶瓷工艺为基础，以金属和陶瓷材料为框架而发展起来的。

最大特征是高频特性好而噪音低而被用于微波功率器件，如微波毫米波二极管、微波低噪声三极管、微波毫米波功率三极管。

正因如此，它对封装体积大的电参数如有线电感、引线电阻、输出电容、特性阻抗等要求苛刻，故其成品率比较低；同时它必须很好地解决多层陶瓷和金属材料的不同膨胀系数问题，这样才能保证其可靠性。

金属一陶瓷封装的种类有分立器件封装包括同轴型和带线型；单片微波集成电路（MMIC）封装包括载体型、多层陶瓷型和金属框架一陶瓷绝缘型。

4、塑料封装塑料封装由于其成本低廉、工艺简单，并适于大批量生产，因而具有极强的生命力，自诞生起发展得越来越快，在封装中所占的份额越来越大。

元件封装的种类及辨识

元件封装的种类及辨识元件封装是指将电子元件或器件包装成具有一定外观尺寸和形状的外壳材料，以便于插入电路板或其他设备中，起到保护元件，方便组装和焊接的作用。

根据不同的要求和应用，元件封装有多种不同的类型和辨识方式。

下面将介绍一些常见的元件封装类型及其辨识方法。

1. DIP封装（Dual in-line package）DIP封装是一种常见的传统封装类型，多用于集成电路、模拟电路和线性电路等元件中。

辨识DIP封装的方法是通过外形尺寸和引脚数目来判断，通常为2至64个引脚，基本呈矩形形状。

2. SOP封装（Small Outline Package）SOP封装是一种比DIP更小巧且外形扁平的封装类型，常用于集成电路和数字电路等元件中。

辨识SOP封装的方法是通过外形尺寸和引脚数目来判断，通常为8至64个引脚，外形为长方形。

3. QFP封装（Quad Flat Package）QFP封装是一种大规模引脚密集的表面贴装封装类型，通常用于集成电路和微处理器等元件中。

辨识QFP封装的方法是通过外形尺寸和引脚数目来判断，通常为32至256个引脚，外形为正方形或长方形。

4. BGA封装（Ball Grid Array）BGA封装是一种与QFP相似的封装类型，其引脚位于封装底部，通过焊球连接到电路板上。

BGA封装常用于高密度和高频率电路中，例如芯片组、微处理器和图形处理器等元件。

辨识BGA封装的方法是通过外形尺寸和焊球排列布局来判断，外形通常为正方形。

5. SMD封装（Surface Mount Device）SMD封装是一种直接表面贴装的封装类型，用于电子元件直接焊接到电路板的表面。

SMD封装主要分为无源SMD和有源SMD两大类。

其中无源SMD封装包括贴片电阻、贴片电容等元件，有源SMD封装则包括晶体管、三极管等元件。

辨识SMD封装的方法是通过外形尺寸、标识代码和引脚间距来判断。

6. COB封装（Chip-On-Board）COB封装是指将芯片直接粘贴在电路板上，通常不使用封装外壳。

功率模块封装材料

功率模块封装材料功率模块是一种用于控制和转换电能的重要组件，广泛应用于电子设备和工业自动化领域。

功率模块的封装材料对其性能和可靠性有着重要影响。

本文将介绍几种常见的功率模块封装材料，包括陶瓷、塑料和金属。

1. 陶瓷封装材料陶瓷封装材料是一种常见的功率模块封装材料，具有优良的电绝缘性能和高温耐受性。

陶瓷材料通常具有较低的热膨胀系数，能够在高温下保持封装的稳定性。

此外，陶瓷材料还具有良好的抗腐蚀性能和机械强度，能够有效保护功率模块内部的电子元件。

2. 塑料封装材料塑料封装材料是功率模块常用的封装材料之一，主要由高分子化合物制成。

塑料材料通常具有较低的成本和较好的可加工性，可以通过注塑或挤出等工艺制作成各种形状的封装。

然而，塑料材料的导热性能相对较差，不适合高功率应用，容易造成温度过高而影响功率模块的性能和寿命。

3. 金属封装材料金属封装材料是功率模块的常见封装选择之一，主要由铝、铜等导热性能较好的金属制成。

金属封装材料具有良好的导热性能和机械强度，能够有效地传递和散发功率模块产生的热量。

此外，金属材料还具有良好的抗腐蚀性和电磁屏蔽性能，能够有效保护功率模块内部的电子元件。

4. 复合封装材料为了综合利用各种材料的优点，一些功率模块采用了复合封装材料。

复合封装材料通常由不同种类的材料组合而成，可以在满足导热性能的同时具有较好的电绝缘性能和机械强度。

例如，采用陶瓷基板与金属封装相结合，可以同时实现优良的导热性能和可靠的电绝缘性能。

功率模块封装材料的选择应根据具体应用需求来进行。

陶瓷材料适用于高温环境和对电绝缘性能要求较高的场合；塑料材料适用于低功率和低成本的应用；金属材料适用于高功率和较高可靠性要求的应用。

对于一些特殊需求，可以选择复合封装材料以获得更好的综合性能。

在功率模块设计和制造过程中，正确选择和使用封装材料是确保功率模块性能和可靠性的重要因素之一。

芯片封装材料

芯片封装材料
芯片封装材料是指用于封装和保护芯片的材料，主要包括封装胶水、封装焊料、封装基板和封装保护层等。

首先，封装胶水是一种用于固定芯片和封装基板的材料。

其主要特点是高粘度、高强度及耐高温等。

封装胶水通常是由有机高分子材料制成，能够粘合封装基板和芯片，形成一个坚固的结构。

其次，封装焊料是一种用于连接芯片和封装基板的材料。

其主要特点是低熔点、良好的导电性和流动性。

封装焊料通常是由多种金属合金组成，可以在较低温度下熔化，使芯片与封装基板之间形成可靠的电气连接。

第三，封装基板是一种用于固定芯片和连接封装焊料的材料。

其主要特点是导电性、导热性和机械强度等。

封装基板通常是由陶瓷、玻璃纤维、高分子材料等制成，能够提供稳定的机械支撑和电气连接。

最后，封装保护层是一种用于保护芯片免受恶劣环境和机械损伤的材料。

其主要特点是耐热、耐湿和耐腐蚀等。

封装保护层通常是由有机高分子材料或陶瓷涂层制成，可以将芯片完全封装在内部，防止外部物质的侵入和损坏。

总之，芯片封装材料是保护和固定芯片的重要组成部分。

不同的封装材料具有不同的特点和优势，根据芯片和封装要求的不同，选择合适的封装材料可以提高芯片的可靠性和性能。

未来，
随着科技的不断发展，新型的封装材料将会不断涌现，为芯片封装提供更多的选择和创新。

芯片制造中的封装材料分析与选择

芯片制造中的封装材料分析与选择在芯片制造的过程中，封装材料被广泛应用于保护芯片并提供稳定的工作环境。

正确选择和分析封装材料对于确保芯片的性能和可靠性至关重要。

本文将对芯片制造中的封装材料进行分析，并介绍选择封装材料的准则。

一、封装材料的种类及其特性封装材料通常分为有机封装材料和无机封装材料两大类。

有机封装材料包括环氧树脂、聚酰亚胺、热塑性塑料等；无机封装材料主要包括硅胶、陶瓷等。

1. 有机封装材料：具有良好的耐热性和尺寸稳定性，易于加工和成型。

环氧树脂具有较好的粘接性、导热性和电绝缘性，广泛应用于半导体封装中。

聚酰亚胺具有较高的耐热性和化学稳定性，适合用于高温环境。

热塑性塑料具有良好的可塑性和成型性，适合于复杂形状的封装。

2. 无机封装材料：具有较高的强度和耐热性，适用于高功率芯片和高温环境。

硅胶具有良好的导热性和防护性能，能够有效降低芯片温度。

陶瓷材料具有优异的机械性能和耐腐蚀性，可用于对抗外界环境的腐蚀。

二、封装材料的特性分析在选择封装材料时，需要对其特性进行详细的分析，以确保其能够满足芯片的需求。

1. 热性能：封装材料的热导率和热膨胀系数会影响芯片的温度分布和热散尽效果。

较高的热导率能够迅速将热量传递到外界环境，降低芯片温度。

而较小的热膨胀系数能够减少封装材料与芯片间的应力和变形。

2. 电性能：封装材料的电绝缘性能和导电性会对芯片的电气性能产生影响。

材料应具备足够的绝缘性能，以避免电流泄漏和短路现象的发生。

此外，导电性良好的封装材料能够提供良好的接地效果，减少电磁干扰和电热效应。

3. 化学稳定性：封装材料需要具备良好的化学稳定性，能够耐受酸碱、溶剂等外界环境的腐蚀。

这样可以保证芯片在不同环境下的稳定工作，并提高其使用寿命。

4. 机械性能：封装材料的机械强度和耐冲击性对芯片的抗压能力和抗震动性能至关重要。

较高的机械强度可以减少封装材料的开裂和脱落现象，提高芯片的可靠性。

三、封装材料的选择准则在选择封装材料时，应充分考虑芯片的应用环境、性能要求以及成本因素等。

元器件的封装材料

元器件的封装材料
元器件的封装材料有多种，包括金属、陶瓷、塑料等。

这些材料各有其特性和应用范围。

1. 金属：如铜、铝、钢、钨、镍和可伐合金等，这类材料主要用于宇航及军品元器件管壳。

2. 陶瓷：如氧化铝、碳化硅、氧化铍、玻璃陶瓷和钻石等。

陶瓷材料具有较好的气密性、电传输、热传导和机械特性，可靠性高。

不仅可作为封装材料，也多用于基板，但脆性高易受损。

3. 塑料：分为热固性聚合物和热塑性聚合物，如酚醛树脂、环氧树脂和硅胶等。

采用一定的成型技术（转移、喷射、预成型）进行封装，当前90%以
上元器件均已为塑料封装。

4. 还有一些新兴的第三代封装材料，如铝基碳化硅（AlSiC）、铝硅（AlSi）、铝金刚石（Al-Dia）和铜金刚石（Cu-Dia）等。

这些材料是金属基热管理复合材料，既有金属的性能，又有非金属（陶瓷、硅颗粒、金刚石）材料的性能。

主要特性包括高导热、高刚度、高耐磨、低膨胀、低密度和低成本等。

以上内容仅供参考，建议查阅电子封装材料相关书籍或咨询电子封装行业专家以获取更全面和准确的信息。

芯片封装材料

芯片封装材料
芯片封装材料是指用于封装集成电路芯片的材料，其主要作用是保护芯片、传递信号、散热和连接电路。

在集成电路中，芯片封装材料的选择对芯片的性能和稳定性有着重要的影响。

目前，常见的芯片封装材料主要包括塑料封装材料、金属封装材料和陶瓷封装材料。

塑料封装材料是目前应用最为广泛的一种封装材料。

它具有重量轻、成本低、易加工等优点，适用于大规模生产。

然而，塑料封装材料的散热性能较差，不适合高功率芯片的封装。

另外，塑料封装材料的机械强度和尺寸稳定性也不如金属封装材料和陶瓷封装材料。

金属封装材料主要包括铝封装和铜封装。

它具有良好的散热性能和机械强度，适合高功率芯片的封装。

然而，金属封装材料的成本较高，加工复杂，不适合大规模生产。

另外，金属封装材料的电磁屏蔽性能较差，对于一些对电磁兼容性要求较高的应用不太适合。

陶瓷封装材料具有优异的机械强度、尺寸稳定性和耐高温性能，适合对封装稳定性和可靠性要求较高的应用。

然而，陶瓷封装材料的成本较高，加工难度大，不适合大规模生产。

另外，陶瓷封装材料的导热系数较低，散热性能不如金属封装材料。

综合考虑，针对不同的应用场景，可以选择不同的芯片封装材料。

对于一般的低功率芯片，塑料封装材料是一个经济实用的选择；对于高功率芯片，金属封装材料具有更好的散热性能；对于对封装稳定性和可靠性要求较高的应用，陶瓷封装材料是一个不错的选择。

总的来说，芯片封装材料的选择应综合考虑芯片功率、散热要求、成本和可靠性等因素，以达到最佳的封装效果。

希望本文能够为大家在芯片封装材料的选择上提供一些帮助。

封装需要的主要材料

封装需要的主要材料封装是一种将物品包裹、保护或整理的过程。

不同的封装任务需要使用不同的主要材料。

以下是一些常见的封装所需的主要材料：1.包装纸：包装纸是最基本的封装材料之一、它可以是普通的纸张，也可以是特殊的纸张，如包装纸、防水纸等。

包装纸可以用来包裹不同大小的物品，保护它们免受损坏或污染。

2.包装盒：包装盒是封装物品的另一个重要材料。

它可以是纸盒、塑料盒或木盒等。

包装盒可以提供更强的保护，尤其适用于脆弱或易碎的物品。

它们还可以用于分类或整理物品，方便存储和携带。

3.塑料袋：塑料袋是常见的封装材料之一、它们可以是透明的或有颜色的，可以用来包装食品、衣物、化妆品等各种物品。

塑料袋具有防潮、防虫和防尘的功能，可以保持物品的新鲜和清洁。

4.气泡膜：气泡膜是常见的保护封装材料之一、它由一层塑料薄膜和一层气泡纸组成，可以提供良好的缓冲效果，保护物品免受震动、碰撞和压力造成的损坏。

气泡膜通常用于包装易碎物品，如玻璃制品、陶瓷制品等。

5.封箱胶带：封箱胶带是将包装纸或包装盒封闭的必备材料。

它可以是普通的胶带或特殊的封箱胶带，如防水胶带、耐高温胶带等。

封箱胶带通常具有很强的粘性，可以确保包装物品的安全和完整。

6.缠绕膜：缠绕膜是一种用于封装大型或不规则物品的材料。

它通常是一层塑料薄膜，可以通过手工或自动包装机进行缠绕。

缠绕膜可以固定物品，保护其免受损坏或松动。

7.铁丝或绳子：铁丝或绳子可以用来绑扎封装物品，提供额外的保护和稳定性。

它们可以在包装纸、包装盒或塑料袋上进行绑扎，确保物品的安全和固定。

8.填充材料：填充材料是用来填充包装盒或包装纸的空隙，以减少物品在运输过程中的摇晃和碰撞。

常见的填充材料包括泡沫颗粒、泡沫板、纸箱、气泡纸等。

以上是封装过程中常用的主要材料。

根据封装的要求和物品的特性，还可能需要其他材料来提供额外的保护和安全。

封装的目的是保护物品，确保它们在运输、存储和使用过程中的安全和完整。

封装材料简要概述

封装材料简要概述封装材料是一种特殊的材料，通常由聚合物、合成树脂、填料和添加剂组成。

在制造各种产品的过程中，封装材料扮演着非常重要的角色。

它可以有效地保护产品免受日常磨损和温度等环境因素的影响，同时还具有防水、防尘、防腐和保护性能。

以下是对封装材料的简要概述。

一、环氧树脂环氧树脂是一种高性能的封装材料，它的使用范围非常广泛。

环氧树脂主要由环氧树脂基固化剂、填料和添加剂组成。

它的特点是具有优异的机械强度、电绝缘性和耐化学性，它广泛地应用于电子器件、机械、钢铁、航空航天等领域。

二、聚氯乙烯聚氯乙烯是一种重要的塑料材料，它具有良好的可塑性、韧性和抗腐蚀性，广泛应用于建筑、工业和消费品等领域中。

聚氯乙烯主要由氯乙烯单体聚合而成，通过添加剂的改性可以使其具有成型性、加工性、耐候性和抗击穿性等优良性能。

在建筑材料和消费品方面的应用越来越广泛。

三、热塑性聚氨酯热塑性聚氨酯是一种具有优异性能的新型封装材料，它是由聚氨酯硬段和聚异氰酸酯软段复合而成。

热塑性聚氨酯具有优异的柔韧性、耐摩擦、耐腐蚀、尺寸稳定性和低水吸收性，因此广泛应用于汽车、电子、建筑、消费品等领域。

四、酚醛树脂酚醛树脂是一种优良的电气绝缘材料，具有优良的耐高温、耐腐蚀性和抗氧化性能，广泛应用于电子、通讯、交通等领域。

酚醛树脂具有良好的硬度、强度和耐磨性，因此也用于模具、齿轮和轴承等领域。

五、硅酮橡胶硅酮橡胶是一种高温硅橡胶，具有良好的弹性、防水性和耐高温性能，它广泛应用于电子、航空、汽车和建筑等领域。

硅酮橡胶具有优异的耐氧化性、化学惰性、电性能、耐久性和阻燃性能，因此它在高温环境下的应用越来越广泛。

综上所述，封装材料是各种产品中不可或缺的一部分，正是因为它对产品的保护性能起到了至关重要的作用，所以在制造不同种类的产品时，人们都会考虑使用封装材料。

与此同时，封装材料的质量和性能越来越受到人们的关注，因为它们的应用广泛，直接影响到产品的质量和使用寿命。

光伏组件封装材料综述

光伏组件封装材料综述
封装材料在光伏组件中发挥着重要的作用，它不仅决定了光伏组件的
结构、外观和工艺，而且直接影响着组件的寿命和性能。

本文将对目前多
种封装材料的特性及其对光伏组件的影响作深入研究，以期能够为光伏行
业提供更深入的理解。

一、光伏封装材料种类
1.玻璃：玻璃是最常用的外包装材料，它的优点在于耐热耐腐蚀、防
水防潮、强度高、釉面光洁美观等。

然而玻璃的密封能力有限，这也是其
缺点。

2.铝合金：铝合金的性能非常出色，它能够提供良好的热发射性能、
质量轻、耐腐蚀、强度大等优势。

铝合金的缺点主要是较高的价格和易变
形等问题。

3.铅锡板：铅锡板拥有良好的性能，它具有耐腐蚀、强度高、价格低
廉等优势，可以有效地保护电路元件免受外界环境的影响。

4.高分子材料：高分子材料具有良好的导电性能和耐水性、耐酸碱性、耐化学品性等优点，广泛应用于各类光伏组件的封装。

二、封装材料对光伏组件的影响
封装材料对光伏组件的影响主要体现在熔丝、耐压阻抗、防水防尘、
热传导性能、外观和安装方式等方面。

1.熔丝：好的封装材料能够提供良好的熔断装置保护，并能抵抗由外
部电路、热和其他因素引起的电耗散。

2.耐压阻抗：挑选。

KBPC1010全塑封与铝底塑壳封装的对比图含ASEMI参数规格

KBPC1010全塑封与铝底塑壳封装的对比图
ASEMI微课堂今天要介绍的KBPC1010单相整流方桥桥参数规格：电流：10A；电压：1000V；盒装：200PCS/盒。

它主要应用于电源电路整流领域产品，开关电源，电源适配器，LED灯源电路，充电器，冰箱空调机，电视机，家用电器及小电器等相关产品，车用整流，机电设备。

下面来看一下两类封装的对比图：
1.全塑封封装样式图片
2.带散热片——铝底塑壳KBPC-4封装样式图
KBPC1010是一款单相整流方桥。

它的电性参数是电流10A,电压1000V,盒装方式200PCS/盒，在2016年中。

这款产品远销海内外，成为众多电路整流领域产品，开关电源，电源适配器，LED灯源电路，充电器，冰箱空调机，电视机，家用电器及小电器等厂商的第一选择。

这在整个整流行业实属难得。

我们通过产品的了解分析来剖析它如此受欢迎的原因。

ASEMI品牌的KBPC1010的成品如下图所示
这款产品的芯片材质是GPP大芯片，一共有4个芯片，芯片参数一致性好，而且采用激光打标，无污染，更环保。

封装方式是KBPC-4，有四个引脚，引脚材质都是高纯度无氧铜，导电性能极佳，加厚强度也很高，这就让这款产品的使用性能时间大大提高。

3.外观与包装对比：。

封装图纸的封面材料

封装图纸的封面材料1、丝织品它包括稠密的棉、麻、人造纤维等；也包括光润平滑的榨绸、天鹅绒、涤纶、贝纶等。

设计者可以根据书籍内容和功能的不同，选择合适的织物。

如经常翻阅的书可考虑用结实的织物装裱,而表达细腻的风格则可选用光滑的丝织品等。

目前，也有许多直接采用衣物材质进行书籍封面包装，如牛仔裤的斜纹和线头都会给设计师以灵感。

2、人造革、聚氯乙烯人造革和聚氯乙烯涂层都可以用来擦洗、烫印，加工方便，价格便宜，因而是精装书封面经常采用的材料，尤其是用量较大的系列丛书封面，也常用于平装书的封面。

3、皮革皮革作为封面设计的材料之一，相对来说价格昂贵，且加工困难，通常是数量很少，且需要珍藏的精美版本，才使用这种昂贵的材料。

各种皮革都有它技术加工和艺术上的特点，在使用时要注意各种皮革的不同特性。

猪皮的皮纹比较粗糙，以体现粗狂有力的文学语言见长；羊皮较为柔软细腻，但易磨损；生皮质地坚硬，韧性好，但加工较为困难，适用于大开本的设计。

优质的皮革，由于其美观的皮纹和色泽，以及烫印后明显的凹凸对比，使它在各种封面材质中显得出类拔萃。

4、木材木质材料在近期的书籍封面制作上经常的使用，木质材料相对价格高，加工复杂困难，更让设计者为之发愁，不过木质材料在书籍封面设计的效果上，有不可估计的影响力，中国五千文化，从有文字记载的出现，大部分采用了木质竹质载体，所以在书籍的文化底蕴和整体的档次上，木质材料有超强的表现力。

5、特种纸特种纸也是纸张的一种，有与特殊的纹理与表面处理，使之与普通的常用纸有很大的区别，也导致了他的价格高和尺寸的特殊，所以我们称之为特种纸。

书籍封面的设计中也有很大一部分选择特种纸制作，特种纸带来的视觉效果是难以想象的，往往设计者灵光一闪被特种纸表现得淋漓尽致，在书籍的封面设计上运用特种纸有利有弊，设计者要谨慎选择，由于大部分特种纸本身带有色彩，所有设计者在设计封面的时候要充分地考虑这些因素，只有对设计后期非常熟悉的人才会把特种纸表现得完美无瑕。

封装基板和陶瓷封装材料-概述说明以及解释

封装基板和陶瓷封装材料-概述说明以及解释1.引言1.1 概述封装基板和陶瓷封装材料在现代电子行业中起着至关重要的作用。

封装基板是电子器件的核心组成部分之一，它不仅提供了电气连接和机械支撑，还为电子元件提供了有效的热管理和保护。

而陶瓷封装材料作为封装基板的一种常见选择，具有优异的物理性能和电学性能，被广泛应用于各种高性能电子设备中。

在现代电子技术的飞速发展下，电子器件和芯片的尺寸不断缩小，功耗不断增加。

因此，对封装基板和陶瓷封装材料提出了更高的要求。

封装基板需要具备优异的导电性、散热性和机械强度，以保证电子元件的正常运行。

陶瓷封装材料则需要具备高温稳定性、低介电常数和低介电损耗等特性，以提供良好的电气性能和信号传输能力。

封装基板和陶瓷封装材料的应用领域非常广泛。

它们在通信、计算机、消费电子、汽车电子等领域都有重要的地位。

封装基板在电子设备的制造和组装过程中起着关键作用，能够提高设备的可靠性和稳定性。

而陶瓷封装材料则被广泛应用于功率模块、射频（RF）电路、嵌入式电容器等高性能电子器件中，为其提供了良好的保护和支撑。

随着电子行业的不断发展和技术的创新，封装基板和陶瓷封装材料也在不断演进和完善。

新型的封装基板材料和陶瓷材料不断涌现，以满足高速、高频、高功率等特殊应用场景的需求。

未来，随着电子设备的更加智能化和多功能化，封装基板和陶瓷封装材料将扮演着更为重要的角色，在推动电子技术的发展和创新方面发挥着不可忽视的作用。

通过本文将详细介绍封装基板和陶瓷封装材料的定义、原理、应用和特性，以及其在电子行业中的重要性和未来发展趋势。

文章结构部分的内容如下：1.2 文章结构本文将分为三个主要部分进行论述，以便深入探讨封装基板和陶瓷封装材料的相关知识。

具体结构如下：第一部分是引言，该部分将对本文主要内容进行概述，介绍封装基板和陶瓷封装材料的重要性和应用领域。

同时，我们还将明确文章的目的，即为读者提供全面的了解和认识这两个领域的知识。

电子封装材料

电子封装材料电子封装材料是电子元器件封装的重要组成部分，它直接影响着电子产品的性能和可靠性。

电子封装材料的种类繁多，包括塑料封装材料、金属封装材料、陶瓷封装材料等。

不同的封装材料适用于不同的电子元器件，下面我们就来详细介绍一下电子封装材料的种类和特性。

首先，塑料封装材料是目前应用最为广泛的一种封装材料。

它具有成本低、加工工艺简单、重量轻等优点，适用于大多数小功率、低频率的电子元器件。

塑料封装材料主要包括环氧树脂、聚酰亚胺、聚酰胺等，它们具有良好的绝缘性能和机械强度，能够满足一般电子产品的封装需求。

其次，金属封装材料主要用于高功率、高频率的电子元器件。

金属封装材料具有良好的散热性能和电磁屏蔽性能，能够有效保护电子元器件不受外界干扰。

常见的金属封装材料有铝、铜、钛等，它们能够满足高功率、高频率电子元器件对热量和电磁干扰的要求。

另外，陶瓷封装材料也是一种重要的封装材料。

陶瓷封装材料具有优异的绝缘性能和耐高温性能，适用于高温、高压、高频率的电子元器件。

常见的陶瓷封装材料有氧化铝、氮化硼、氧化锆等，它们能够满足对高温、高压环境下电子元器件的封装要求。

总的来说，不同的电子封装材料具有不同的特性和适用范围。

在选择封装材料时，需要根据电子元器件的工作环境、性能要求以及成本考虑等因素进行综合考虑。

同时，随着电子产品对封装材料性能要求的不断提高，新型封装材料的研发和应用也将成为未来的发展趋势。

综上所述，电子封装材料是电子产品中不可或缺的一部分，它直接影响着电子产品的性能和可靠性。

不同的封装材料适用于不同类型的电子元器件，选择合适的封装材料对于提高产品性能、降低成本具有重要意义。

随着科技的不断进步，相信电子封装材料的研发和应用将会迎来更加美好的未来。

各封装的区别

1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm的360引脚BGA仅为31mm见方；而引脚中心距为0.5mm的304引脚QFP为40mm见方。

而且BGA不用担心QFP那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。

最初，BGA的引脚(凸点)中心距为1.5mm，引脚数为225。

现在也有一些LSI厂家正在开发500引脚的BGA。

BGA的问题是回流焊后的外观检查。

现在尚不清楚是否有效的外观检查方法。

有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

美国Motorola公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC和GPAC)。

2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP封装之一，在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。

美国半导体厂家主要在微处理器和ASIC等电路中采用此封装。

引脚中心距0.635mm，引脚数从84到196左右(见QFP)。

3、碰焊PGA(butt joint pin grid array)表面贴装型PGA的别称(见表面贴装型PGA)。

4、C－(ceramic)表示陶瓷封装的记号。

例如，CDIP表示的是陶瓷DIP。

是在实际中经常使用的记号。

5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

带有玻璃窗口的Cerdip用于紫外线擦除型EPROM以及内部带有EPROM的微机电路等。

半导体封装原材料特性简介

半导体封装原材料特性简介一、“工业的黄金”——铜（最古老的金属）铜在地壳中含量比较少，在金属中含量排第17位。

铜主要以化合物的形式存在于各种铜矿中，常见的有黄铜矿、辉铜矿、赤铜矿、孔雀石等。

物理性质：金属铜，元素符号Cu，原子量63.54，比重8.92,熔点1083oC，沸点2567℃，密度8.92g/cm3。

纯铜呈浅玫瑰色或淡红色,表面形成氧化铜膜后,外观呈紫铜色所以又称为紫铜或红铜。

铜属有色金属，导电导热性，延展性良好，焰色反应呈绿色。

铜为紫红色金属，质地坚韧、有延展性；热导率和电导率都很高；铜的机械性能与物理状态有关，也受温度和晶粒大小的影响。

铜是不活泼的金属，在常温下和干燥的空气里，不容易生锈。

在空气中或中加热表面变黑：，利用此反应可除去混在氢气、一氧化碳中的少量，在高温下还可生成。

与的作用在潮湿的空气中铜可生成铜绿，。

与稀盐酸、稀溶液不反应；与浓反应；与硝酸反应；与盐溶液反应；CuO是不溶于水的碱性氧化物，具有较强氧化性，在加热时能被CO、、C等还原；可与酸反应：；呈砖红色，可用于制红色玻璃，本身较稳定，但在酸液中易发生歧化反应生成Cu和。

二、铜带情况引线框架是半导体芯片的载体；并为半导体、芯片提供电流和信号输入、输出的通路，同时散逸半导体芯片产生的热量。

国内铜带在电导率，抗拉强度、延伸率方面基本可满足引线框架生产的要求，但存在下几部分不足：１、硬度不稳定国产铜带硬度常常不能完全符合客户要求，有时太低，有时太高。

硬度低，会影响引线框架的冲制，卸料不畅，极易产生毛刺而使引线框架达不到质量要求，在封装后因材质软而产生弯曲，不利于编带生产。

硬度太高，在引线框架冲刺时极易造成冲制模的磨损，增加修复模具的几率，提高生产成本，降低生产效率。

在封装后，成品使用极易造成管脚折断而成为废品，在引线框架生产中，有条检验要求就是管脚在弯曲９０°三次后不断裂，而硬度太高，就达不到此要求。

硬度的控制，应该不是技术问题，而是过程控制的原因。

封装引线框架材质特性对照表ppt课件

105-120
123
361
min. 90
17
130-150
123
280
min. 60
17.4
140-160
123
280
min. 60
17.4
150-170
123
280
min. 60
17.41ຫໍສະໝຸດ 0-195127301
min. 71
17
206-216
148
15
min. 3
4.2
min. 145
128
435
min. 85
17.5
• The data may vary a bit for different raw material suppliers
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
Tensile Strength 抗拉强度
Elongation 伸展率
(N/mm sq.) (min. %)
608-725
6
330-390
5
410-480
4
480-530
4
530-570
5
490-588
10
680-720
8
min. 470
4
Hardness 硬度
Modulus of Elasticity 弹性模量
Thermal Conductivity 热传导系数
Electrical Coeff of Thermal
Conductivity 导 Expansion
电率

陶瓷封装与塑料封装的区别

陶瓷封装与塑料封装的区别封装，就是就是把生产出来的集成电路裸片放在一块起到承载作用的基板上，把管脚引出来，然后固定包装成为一个整体。

就是给集成电路一个封一个壳，将其保护起来。

封装技术技术从最开始的晶体管TO技术封装到DIP双列直插技术再到PLCC特殊引脚封装，还有QFP扁平式封装技术再到BGA焊球阵列封装，最后是现如今的CSP标准封装。

封装技术不断地涌现出来。

封装材料也从最初的合金封装到陶瓷金属封装，然后出来的塑料封装取代掉了陶瓷金属，随着新材料的发展，现在基本就是陶瓷封装与塑料封装两种。

一、塑料封装1950年，有机构使用酚醛树脂进行模塑封装实验。

酚醛塑料在器件周围浓缩产生较大的压力使柔软的焊线断裂。

实验失败。

早期器件塑封靠模压制成，随后浇铸法代替，其将芯片定位在模具的模体上，再将熔融状液体树脂注入型腔内。

随后递模成型法获得了广泛的应用。

芯片放置在模具的型腔中加以固定，在一定压力下，塑封料从料筒注塑到型腔，塑封料一般是典型的热固型聚合物，在腔内发生交联反应并固化形成最终的封装体。

酚醛树脂和硅酮树脂是塑封的最早材料，但其质量差导致可靠性差。

环氧树脂的配方得到改进，固化时的收缩及沾污程度有所下降，因而盛行起来。

现在使用的塑封料是一个多元的混合体。

是在环氧树脂基体中掺入交联反应剂、催化剂、填充剂、耦合剂、脱膜剂及增塑剂。

（可见图1）塑料封装的优点：1)价格低廉，树脂的价格会比陶瓷便宜很多；2)重量、尺寸会比陶瓷封装要更小更轻，同等体积的塑料封装大概比陶瓷封装轻一倍。

塑料封装的缺点：3)热膨胀系数不匹配，会导致内应力的产生，高温下会变形；4)导热率低，导热率大概只有陶瓷的1/50；5)抗腐蚀能力差，稳定性不够。

二、陶瓷封装陶瓷封装是高可靠度需求的主要封装技术。

当今的陶瓷技术已可将烧结的尺寸变化控制在0.1%的范围，可结合厚膜技术制成30-60层的多层连线传导结构，因此陶瓷也是作为制作多芯片组件（MCM）封装基板主要的材料之一。
