钢筋平法计算手册第二章框架柱钢筋计算一、“平法”柱的标注方法现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。
二、基础插筋的计算（图2）（图3）（图4）（图5）弯钩长度a的取值表：三、柱根的判断（03G101－1P41、GB50010-2002 P178）底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面；柱根加密区长度应取不小于该层柱净高的1/3；有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各500mm的高度范围内加密箍筋。
（图6）（图6）注：1、柱根：有地下室时的柱根指的是基础顶面或基础梁顶面和首层楼面位置，无地下室无基础梁时指的是基础顶面，无地下室有基础梁时指的是基础梁顶面；2、底层柱：有地下室时的底层柱指的是相邻基础层和首层，无地下室无基础梁时指的是从基础顶面至首层顶板，无地下室有基础梁时指的是基础梁顶面至首层顶板；3、底层柱净高：有地下室时的底层柱净高指的是：基础顶面或基础梁顶面至相邻基础层的顶板梁下皮的高度和首层楼面到顶板梁下皮的高度，无地下室无基础梁时的底层柱净高指的是：从基础顶面至首层顶板梁下皮的高度，无地下室有基础梁时的底层柱净高指的是基础梁顶面至首层顶板梁下皮的高度。
四、地下室纵筋计算五、首层纵筋计算（图7）六、中间层纵筋计算七、顶层纵筋计算（图8）（图9）八、箍筋计算注：其余箍筋长度计算就不一一列举了，可参见上述箍筋长度公式进行计算常见的箍筋组合型式有：非符合箍筋（图10）和符合箍筋（图11）（图10）（图11）（图12）（图13）九、柱变截面处理（图14）（图15）（图16）（图17）希望以上资料对你有所帮助，附励志名言3条：1、要接受自己行动所带来的责任而非自己成就所带来的荣耀。
2、每个人都必须发展两种重要的能力适应改变与动荡的能力以及为长期目标延缓享乐的能力。
3、将一付好牌打好没有什么了不起能将一付坏牌打好的人才值得钦佩。
第 11 页。
钢筋平法计算手册
建筑资源吧倾情提供
第 1 页 共 35 页
目录
第一章钢筋计算相关知识.............................................................................................................................................. 2 一、“平法”基本原理..................................................................................................................................2 二、“平法”应用原理..................................................................................................................................2 三、钢筋计算原理..................................................................................................................................理论重量――GB50010-2002............................................ 3 五、混凝土结构的抗震等级――GB50010-2002........................................................................................ 3 六、混凝土保护层.......................................................................................................................................... 4 七、受拉钢筋抗震锚固长度 laE――03G101-1P34.....................................................................................4 八、纵向受拉钢筋绑扎搭接长度 llE、ll――03G101-1P34.......................................................................5 九、钢筋混凝土结构伸缩缝最大间距(m)――GB50010-2002.................................................................. 5 十、现浇钢筋混凝土房屋适用的最大高度(m)――GB50010-2002.......................................................... 5 十一、符号说明.............................................................................................................................................. 6
100248钢筋平法计算手册-38页精选文档
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系.。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
钢筋平法计算手册(一)
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
钢筋算量手册（非常好的钢筋算量教程）

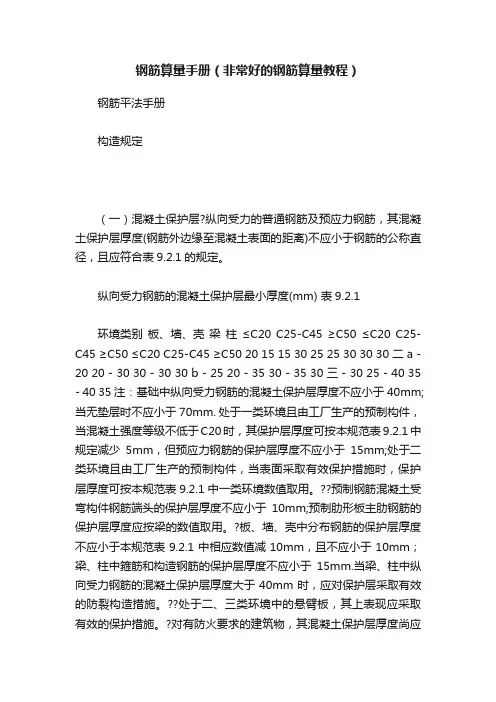

钢筋算量手册（非常好的钢筋算量教程）钢筋平法手册构造规定（一）混凝土保护层?纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合表9.2.1的规定。
纵向受力钢筋的混凝土保护层最小厚度(mm) 表9.2.1环境类别板、墙、壳梁柱≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50 20 15 15 30 25 25 30 30 30 二 a - 20 20 - 30 30 - 30 30 b - 25 20 - 35 30 - 35 30 三 - 30 25 - 40 35 - 40 35 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm. 处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。
??预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。
?板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm.当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。
??处于二、三类环境中的悬臂板，其上表现应采取有效的保护措施。
?对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
??处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
钢筋的锚固钢筋的连接钢筋的连接可分为两类：绑扎搭接；机械连接或焊接。
机械连接接头和焊接接头的类型及质量应符合国家现行有关标准的规定。
64038_钢筋平法计算手册(剪力墙)
第三章剪力墙钢筋计算在计算剪力墙钢筋时，需要考虑以下几个问题：（图18）1、剪力墙需要计算哪些钢筋？剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。
2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。
（图18）一、墙身竖向筋计算（图19）（图20）（图26）二、墙身水平筋计算（图27）三、墙身拉筋计算（图28） （图29） （图30）四、暗柱钢筋计算剪力墙墙柱包括约束边缘暗柱YAZ 、约束边缘端柱YDZ 、约束边缘翼墙柱YYZ 、约束边缘转角柱YJZ 、构造边缘暗柱GAZ 、构造边缘端柱GDZ 、构造边缘翼墙柱GYZ 、构造边缘转角柱GJZ （GB50010-2002P195、196、03G101-1P18、49、50）、非边缘暗柱AZ 和扶壁柱FBZ 共十类，在计算钢筋工程量时，只需要考虑为端柱和暗柱即可。
1、纵筋计算（03G101-1P12、18、49、50）由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成，因此暗柱纵向钢筋构造同墙身竖向筋。
（03G101-1P48）。
（图31）五、端柱钢筋计算通常情况下端柱、小墙肢(截面高度不大于截面厚度3倍的矩形截面独立墙肢)的竖向钢筋与箍筋构造与框架柱相同，其中抗震竖向钢筋构造详见03G101－1P36至P38页，箍筋构造详见P40；非抗震竖向箍筋构造详见03G101－1P42至P44页，箍筋构造详见P45页。
（03G101-1P48）六、剪力墙端为暗柱钢筋计算竖向筋根数计算根数=墙身净长－1个竖向间距(或2*50)/竖向筋间距+1（图32） （图33）（图34） （图35）七、剪力墙端为端柱钢筋计算（图36）八、剪力墙开洞钢筋计算注：剪力墙开洞除了洞口加强纵筋构造外，还有连梁斜向交叉暗撑构造和连梁斜向交叉钢筋构造两种情况，连梁斜向交叉暗撑的及斜向交叉构造钢筋的纵筋锚固长度为：La E或La，斜向交叉暗撑的箍筋加密要求适用于抗震设计(03G101-1P52)。
钢筋平法计算简图及公式
钢筋平法计算简图及公式钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002称直径(mm)不同根数钢筋的计算截面面积(mm2)单根钢筋理论重量(kg/m) 123456789628.357851131421701982262550.2226.533.2661001331661992322652990.26850.31011512012523023524024530.3958.252.81061582112643173704234750.4321078.51572363143934715506287070.61712113.122633945256567879190410170.88814153.9308461615769923107712311385 1.21 16201.140260380410051206140716081809 1.58 18254.5509763101712721527178120362290220314.2628942125615701884219925132827 2.47注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
钢筋平法标注手册
钢筋平法手册钢筋平法手册构造规定（一）混凝土保护层纵向受力的普通钢筋和预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合表9.2.1的规定。
纵向受力钢筋的混凝土保护层最小厚度(mm) 表9.2.1第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。
预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。
第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm.第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。
处于二、三类环境中的悬臂板，其上表现应采取有效的保护措施。
第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
（二）钢筋的锚固（三）钢筋的连接钢筋的连接可分为两类：绑扎搭接；机械连接或焊接。
机械连接接头和焊接接头的类型和质量应符合国家现行有关标准的规定。
受力钢筋的接头宜设置在受力较小处。
在同一根钢筋上宜少设接头。
（四）钢筋的比重1、冷轧扭钢筋冷轧扭钢筋直径冷轧扭钢筋比重6.5 0.2328 0.35610 0.53612 0.73312 0.76814 1.0422、冷轧带肋钢筋冷轧带肋钢筋直径冷轧带肋钢筋直径比重8 0.3954 0.099 8.5 0.445 4.5 0.125 9 0.4999.5 0.55610 0.61710.5 0.67911 0.74611.5 0.81512 0.8883、普通钢筋16 1.57834218 1.9975920 2.4661622 2.98405425 3.85337528 4.83367330 5.5488632 6.3133736 7.99035838 8.902837640 9.8646450 15.4135（五）钢筋的计算1、有关规定（1）钢筋工程，应区别线现浇、预制构件和不同钢筋和规格，分别按设计长度乘以单位重量，以吨计算（2）计算钢筋工程量时，设计已规定钢筋搭接长度的，按规定搭接长度计算；设计未规定搭接长度的，以包含在钢筋的损耗率内，不另计算搭接长度2、钢筋长度确定钢筋长＝构件长-保护层厚*2+弯钩长*2+弯起钢筋增加值*2（六）弯起钢筋的增加长度弯起钢筋的弯起角度，一般有30°、45°、60°三种，其弯起增加值是指斜长与水平投影长度之间的差值，（七）钢筋的弯钩长度HPB235级钢筋末端需作180°、135°、90°弯钩时，其圆弧弯曲直径D不应小于钢筋d的2.5倍，平直部分不宜小于钢筋直径的3倍180°弯钩每个长＝6.25d135°弯钩每个长＝4.9d90°弯钩每个长＝3.5d（八）箍筋的长度箍筋的末端应作弯钩，弯钩形式应符合设计要求。
广联达钢筋平法计算手册
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”大体原理“平法”视全数设计进程与施工进程为一个完整的主系统，主系统由多个子系统组成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
一、层次性：基础→柱、墙→梁→板，均为完整的子系统；二、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理一、将结构设计分为“制造性设计”内容与“重复性”（非制造性）设计内容两部份，两部份为对应互补关系，归并组成完整的结构设计；二、设计工程师以数字化、符号化的平面整体设计制图规那么完成其制造性设计内容部份；3、重复性设计内容部份：主若是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有如此的特性，因此咱们在计算钢筋工程量时第一结合“平法”的大体原理准确明白得数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理咱们在计算钢筋工程量时，其最终原理确实是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=的计算截面面积及理论重量仅适用于有纵肋的热处置钢筋五、混凝土结构的抗震品级――GB50010-2002注：1、丙类建筑应按本地域的设防烈度直接由本表确信抗震品级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计标准》GB50011的规定调整设防烈度后，再按本表确信抗震品级；2、建筑场地为I类时，除6度设防烈度外，应许诺按本地域设防烈度降低一度所对应的抗震品级采取抗震构造方法，但相应的计算要求不该降低；3、框架-剪力墙结构，当按大体振型计算地震作历时，假设框架部份经受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部份应按表中框架结构相应的抗震品级设计；4、部份框支剪力墙结构中，剪力墙增强部位以上的一样部位，应按剪力墙结构中的剪力墙确信其抗震品级。
钢筋计算原理与平法计算手册
钢筋计算原理钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE（如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max（三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE 内侧钢筋长度=顶层层高－max(本层楼层净高ＨＮ/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE 其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。
内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。
边柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE 内侧钢筋长度=顶层层高－max(本层楼层净高ＨＮ/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE 当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。
平法钢筋手算
• WKL
1.弯锚：Hc-Hbc+Max(Hb-Hbc,15d)
beam
column
端支座负筋长度的计算
端支座负筋：长度 = 锚固 + 净长
净长
所在跨，跨净长的1/3 当负筋位于第二排时，取净跨长的1/4
锚固取值：
• KL
1.直锚：LaE(La) 2.弯锚：Hb – Hbc + 15d
3.锚头、锚板： Hb - Hbc
中部：
– 构造筋 – 抗扭筋
•
beam
column
下部：
– – – 下部通长筋 下部钢筋 不伸入支座下部钢 筋
吊筋、次梁加筋
上部通长筋长度的计算
上部通长筋：长度 = 锚固 + 净长 + 锚固
净长
锚固取值： • KL
1.直锚：LaE（La） 2.弯锚：Hb – Hbc + 15d 3.锚头、锚板： Hb - Hbc
• WKL
1.弯锚：Hc-Hbc+Max(Hb-Hbc,15d)
beam
column
中间座负筋长度的计算
中间支座负筋：长度 = 支座宽 + 净长
净长 净长 左右跨，较大跨跨净长的1/3
当负筋位于第二排时，取净跨长的1/4
beam
column
架立筋长度的计算
架立筋：长度 = 所在跨净长 – 左右支座负筋 伸入跨内长度 + 150*2
中间支座锚固取值：
直锚：Max（LaE(La) ,Hc/2 + 5d ）
beam
column
不伸入支座下部钢筋长度的计算
不伸入支座下部筋：长度 = 净跨长 * 0.8
净跨长 * 0.8
钢筋平法计算钢筋平法计算手册

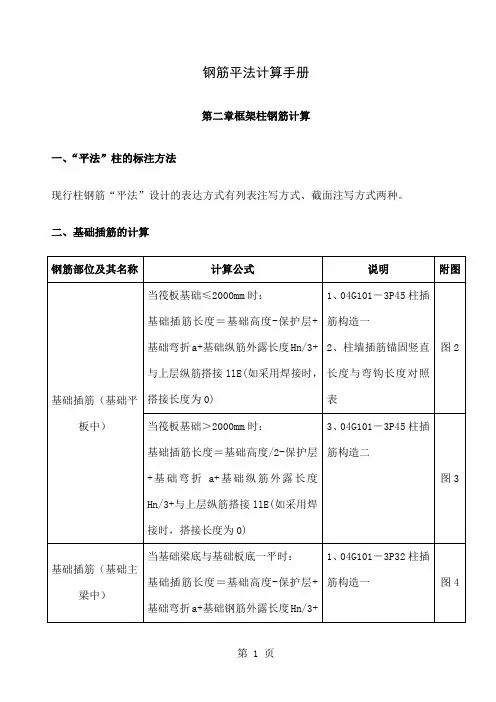

钢筋平法钢筋平法计算计算计算手册手册第二章框架柱钢筋计算一、“平法平法””柱的标注方法现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。
