最终版钢结构检验试验计划

河南建设大厦工程钢结构专项
检验试验计划
河南二建集团钢结构有限公司
编制时间： 2014年1月20日
审批页
编制：
审核：
批准：
河南二建集团钢结构有限公司
河南建设大厦
钢结构检验试验计划

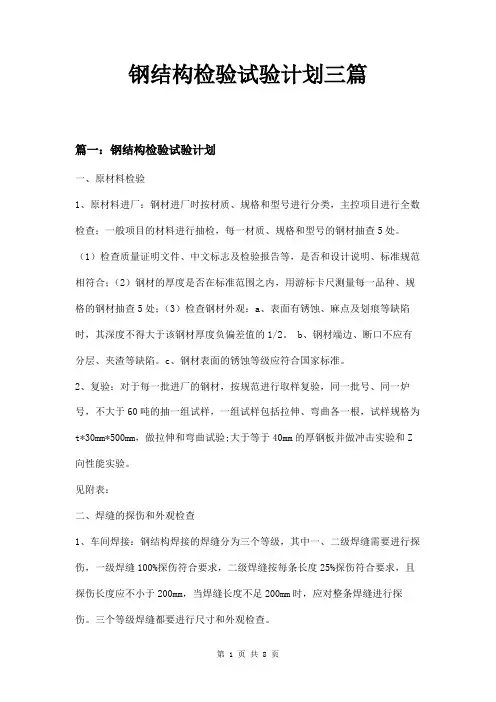

一、原材料检验
1、原材料进厂：钢材进厂时按材质、规格和型号进行分类，主控项目进行全数检查；一般项目的材料进行抽检，每一材质、规格和型号的钢材抽查5处。

（1）检查质量证明文件、中文标志及检验报告等，是否和设计说明、标准规范相符合；（2）钢材的厚度是否在标准范围之内，用游标卡尺测量每一品种、规格的钢材抽查5处；（3）检查钢材外观：a、表面有锈蚀、麻点及划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的1/2。

b、钢材端边、断口不应有分层、夹渣等缺陷。

c、钢材表面的锈蚀等级应符合国家标准。

2、复验：对于每一批进厂的钢材，按规范进行取样复验，同一批号、同一炉号，不大于60吨的抽一组试样，一组试样包括拉伸、弯曲各一根，试样规格为t*30mm*500mm，做拉伸和弯曲试验;大于等于40mm的厚钢板并做冲击实验和Z向性能实验。

见附表：
二、焊缝的探伤和外观检查
1、车间焊接：钢结构焊接的焊缝分为三个等级，其中一、二级焊缝需要进行探伤，一级焊缝100%探伤符合要求，二级焊缝按每条长度25%探伤符合要求，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤。

三个等级焊缝都要进行尺寸和外观检查。

2、现场焊接：钢结构焊接的焊缝分为三个等级，其中一、二级焊缝需要进行探伤，一级焊缝100%探伤符合要求，二级焊缝按条数抽取25%探伤符合要求，且探伤长度应不小于200mm，并应不少于1条焊缝。

三个等级焊缝都
要进行尺寸和外观检查。

3、外观检查包括：表面裂纹、焊瘤、未焊满、咬边、弧坑裂纹、接头
不良、表面气孔。

外观检查应符合规范要求。

三、高强度螺栓连接摩擦面的抗滑移系数试验和复验
1、高强度螺栓连接摩擦面的抗滑移系数试验，按工程划分规定的工
程量每2000t为一批，不足2000t的可视为一批。

本工程抽取Q345B材质的钢板四批，每批三组，Q345GJC材质的钢板四批，每批三组。

现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。

2、扭剪型高强度螺栓连接副预拉力复验，同一（性能等级）材料、
炉号、螺纹（直径）规格、长度、机械加工、热处理工艺及表面处理工艺的螺栓、螺母、垫圈为同一批。

复验用的螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验，每套连接副只做一次试验。

在紧固中垫圈发生转动时，应更换连接副，重新试验。

本工程使用的螺栓直径有ø16、ø18、ø20、ø24、ø30、ø42等多种规格的螺栓，每一个规格的螺栓为一批，每批抽取8套连接副进行复验，复验得出的预拉力值应符合设计要求。

附表：。
