螺纹螺距对照表
常用标准螺纹螺距对照表

常用标准螺纹螺距对照表在机械制造和工程领域,螺纹是一种常见且重要的连接和传动方式。
而螺纹螺距则是螺纹的一个关键参数,它直接影响着螺纹的配合精度、连接强度和传动性能。
为了方便大家在实际工作中准确选择和使用螺纹,下面为大家提供一份常用标准螺纹螺距对照表。
一、普通螺纹(M)普通螺纹是最常见的一种螺纹类型,广泛应用于各种机械连接中。
其螺距大小根据螺纹直径的不同而有所差异。
|螺纹直径(mm)|螺距(mm)||::|::||M2|04||M25|045||M3|05||M4|07||M5|08||M6|1||M8|125||M10|15||M12|175||M14|2||M16|2||M18|25||M20|25||M22|25||M24|3||M27|3||M30|35||M33|35||M36|4|二、美制统一螺纹(UNC、UNF)美制统一螺纹在国际上也有广泛的应用,UNC 表示粗牙螺纹,UNF 表示细牙螺纹。
|螺纹直径(英寸)|UNC 螺距(英寸)|UNF 螺距(英寸)||::|::|::||1/4|1/20|1/28||3/8|1/16|1/24||7/16|1/14|1/20||1/2|1/12|1/20||9/16|1/12|1/18||5/8|1/11|1/18||3/4|1/10|1/16||7/8|1/9|1/14||1|1/8|1/12|三、英制惠氏螺纹(BSW、BSF)英制惠氏螺纹也是一种传统的螺纹标准。
|螺纹直径(英寸)|BSW 螺距(英寸)|BSF 螺距(英寸)||::|::|::||1/8|1/40|1/32||1/4|1/20|1/16||3/8|1/16|1/12||1/2|1/12|1/10||3/4|1/8|1/6|四、管螺纹管螺纹主要用于管道的连接。
1、 55°非密封管螺纹(G)|螺纹尺寸(英寸)|螺距(mm)||::|::||G1/8|0907||G1/4|1337||G3/8|1337||G1/2|1814||G3/4|1814||G1|2309|2、 55°密封管螺纹(R、Rc、Rp)|螺纹尺寸(英寸)|螺距(mm)||::|::||R1/8|0907||R3/8|1337||R1/2|1814||R3/4|1814||R1|2309|3、 60°密封管螺纹(NPT)|螺纹尺寸(英寸)|螺距(mm)||::|::||NPT1/8|0941||NPT1/4|1411||NPT3/8|1411||NPT1/2|1814||NPT3/4|1814||NPT1|2209|五、梯形螺纹(Tr)梯形螺纹常用于传递动力和运动。
【机械制造】螺纹螺距对照表(共8页)

螺距表,螺距紧固件螺纹直径与螺距对照表螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5 3.5 4.0 4.0 4.5 4.5 5.0 5.0 5.5 5.5 6.0 细牙螺距- - - - 1.0 1.0-1.25 1.5-1.25 1.5 1.5 1.5 2.0-1.5 2.0 2.0 2.0 2.0 2.0 3.0 3.0 3.0 3.0 3.0 4.0 4.0 4.0 4.0 螺栓、螺钉、螺柱公称长度表6 8 10 12 16 20 25 30 35 40 45 50 (55) 60 (65) 70 75 80 85 90(95) 100 105 110 115 120 125 130 140 150 160 170 180 190 200 220 240 260 280 300注:尽量不采用括号内尺寸螺栓、螺钉、螺柱螺纹的公称长度螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距12 14 16 18 22 26 30 34 38 42 46 50 54 60 66 72 78 84 90 96 102 - - - -注:公称长度1 螺纹长度b,则:①1≤125 b=2d+6 ②1>125—200 b=2d+2 ③1>200 b=2d+5公、英制对照表、紧固件常用尺寸规格规格牙距规格称呼径牙数粗牙细牙极细牙粗牙细牙韦氏牙M3 0.5 0.35 4# 2.9 40 48M4 0.7 0.5 6# 3.5 32 40M5 0.8 0.5 8# 4.2 32 36M6 1.0 0.75 10# 4.8 24 32M7 1.0 0.75 12# 5.5 24 28M8 1.25 1.0 0.75 1/4 6.35 20 28 20M10 1.5 1.25 1.0 5/16 7.94 18 24 18M12 1.75 1.5 1.25 3/8 9.53 16 24 16M14 2.0 1.5 1.0 7/16 11.11 14 20 14M16 2.0 1.5 1.0 1/2 12.7 13 20 12M18 2.5 2.0 1.5 9/16 14.29 12 18 12M20 2.5 2.0 1.5 5/8 15.86 11 18 11M22 2.5 2.0 1.5 3/4 19.05 10 16 10M24 3.0 2.0 1.5 7/8 22.23 9 14 9M27 3.0 2.0 1.5 1 25.40 8 12 8M30 3.5 3.0 2.0规格英寸毫米规格英寸毫米No.0000 0.0210 0.5334 1/4 0.2500 6.3500No.000 0.0340 0.8636 5/16 0.3125 7.9375No.00 0.0470 1.1938 3/8 0.3750 9.5250No.0 0.0600 1.5240 7/16 0.4375 11.1125No.1 0.0730 1.8542 1/2 0.5000 12.7000No.2 0.0860 2.1844 9/16 0.5625 14.2875No.3 0.0990 2.5146 5/8 0.6250 15.8750No.4 0.1120 2.8448 3/4 0.7500 19.0500No.5 0.1250 3.1750 7/8 0.875 22.2250No.6 0.1380 3.5052 1 1.0000 25.4000No.7 0.1510 3.8354 1-1/8 1.1250 28.5750No.8 0.1640 4.1566 1-1/4 1.2500 31.7500No.9 0.1770 4.4958 1-3/8 1.3750 34.9250No.10 0.1900 4.8260 1-1/2 1.5000 38.1000No.12 0.2160 5.4864 1-5/8 1.6250 41.2750No.14 0.2420 6.1468 1-3/4 1.7500 44.4500No.16 0.2680 6.8072 1-7/8 1.8750 47.6250No.18 0.2940 7.4676 2 2.0000 50.8000No.20 0.3200 8.1280No.24 0.3720 9.4488公称直径与螺距系列表GB193-63公称直径d(毫米) 螺距l(毫米) 公称直径d(毫米) 螺距l(毫米)第一系列第二系列第三系列粗牙细牙第一系列第二系列第三系列粗牙细牙(28) 2 1.5 1 1 0.25 0.230 3.5 (3) 2 1.5 1 0.75 1.1 0.25 0.2(32) 2 1.5 1.2 0.25 0.233 3.5 (3) 2 1.5 1 0.75 1.4 0.3 0.235 (1.5) 1.6 0.35 0.236 4 3 2 1.5 1 1.8 0.35 0.2(38) 1.5 2 0.4 0.2539 4 3 2 1.5 1 2.2 0.45 0.2540 (3) (2) 1.5 2.5 0.45 0.3542 4.5 (4) 3 2 1.5 1 3 0.5 0.3545 4.5 (4) 3 2 1.5 1 3.5 (0.6) 0.3548 5 (4) 3 2 1.5 1 4 0.7 0.550 (3) (2) 1.5 4.5 (0.75) 0.552 5 (4) 3 2 1.5 1 5 0.8 0.555 (4) (3) 2 1.5 (5.5) 0.556 5.5 4 3 2 1.5 1 6 1 0.75 0.558 (4) (3) 2 1.5 7 1 0.75 0.560 (5.5) 4 3 2 1.5 1 8 1.25 1 0.75 0.562 (4) (3) 2 1.5 9 (1.25) 1 0.75 0.564 6 4 3 2 1.5 1 10 1.5 1.25 1 0.75 0.565 (4) (3) 1.5 11 (1.5) 1 0.75 0.568 6 4 3 1.5 1 12 1.75 1.5 1.25 1 0.75 0.5注:1、选择螺纹的公称直径时,优先选用第一系列,其次第二系列,第三系列尽可能不用。
常用标准螺纹螺距对照表

常用标准螺纹螺距对照表在机械制造和工程领域,螺纹是一种常见且重要的连接和传动方式。
而螺纹螺距则是螺纹的一个关键参数,它决定了螺纹的紧密程度、承载能力以及传动精度等。
为了方便工程技术人员在设计和制造过程中准确选择和使用合适的螺纹,下面为大家提供一份常用标准螺纹螺距对照表。
首先,让我们来了解一下什么是螺纹螺距。
螺纹螺距是指螺纹上相邻两个牙在中径线上对应两点间的轴向距离。
简单来说,就是沿着螺纹轴线方向,相邻两个螺纹牙之间的距离。
常见的标准螺纹主要包括米制螺纹(又称公制螺纹)和英制螺纹。
米制螺纹的螺距通常是按照一定的标准系列来规定的。
例如,常用的粗牙螺纹螺距有:M6 的螺距为 1mm,M8 的螺距为 125mm,M10的螺距为 15mm,M12 的螺距为 175mm,M16 的螺距为 2mm 等等。
而对于细牙螺纹,螺距则相对较小,比如 M16 的细牙螺纹螺距可能为15mm 或 1mm。
英制螺纹则是以英寸为单位来衡量螺距的。
常见的英制螺纹有惠氏螺纹(Whitworth thread)和统一螺纹(Unified thread)。
在惠氏螺纹中,例如 1/4 英寸的螺纹,其粗牙螺距约为 1/4×254 = 635mm。
而在统一螺纹中,1/2 英寸的粗牙螺纹螺距约为 127mm。
除了米制螺纹和英制螺纹,还有一些特殊用途的螺纹标准。
比如管螺纹,它主要用于管道的连接。
常见的管螺纹有圆柱管螺纹和圆锥管螺纹。
圆柱管螺纹的螺距相对较小,一般用于非密封性的管道连接;圆锥管螺纹的螺距则根据管径的大小有所不同,常用于密封性要求较高的管道连接。
在实际应用中,选择合适的螺纹螺距非常重要。
如果螺距选择不当,可能会导致螺纹连接不牢固、容易松动,或者在传动过程中出现精度不足、磨损加剧等问题。
比如,在承受较大载荷的场合,通常会选择螺距较大的粗牙螺纹,以增加螺纹的承载能力;而在需要精确调整或对连接紧密性要求较高的地方,则会选用螺距较小的细牙螺纹。
螺纹螺距对照表

紧固件螺纹直径与螺距对照表螺纹规格 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30M33 M36 M39 M42 M45 M48 M52 M56 M60 M64粗牙螺距 0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5 3.5 4.0 4.0 4.5 4.5 5.0 5.0 5.5 5.5 6.0细牙螺距 - - - - 1.0 1.0-1.25 1.5-1.25 1.5 1.5 1.5 2.0-1.5 2.02.0 2.0 2.0 2.03.0 3.0 3.0 3.0 3.04.0 4.0 4.0 4.0螺栓、螺钉、螺柱公称长度表6 8 10 12 16 20 25 30 35 40 45 50 (55) 60 (65) 70 75 80 85 90(95) 100 105 110 115 120 125 130 140 150 160 170 180 190 200 220 240 260 280 300注:尽量不采用括号内尺寸螺栓、螺钉、螺柱螺纹的公称长度螺纹规格 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64粗牙螺距 12 14 16 18 22 26 30 34 38 42 46 50 54 60 66 72 78 84 90 96 102 - - - -注:公称长度1 螺纹长度b,则:①1≤125 b=2d+6 ②1>125—200 b=2d+2 ③1>200 b=2d+5公、英制对照表、紧固件常用尺寸规格规格牙距规格称呼径牙数粗牙细牙极细牙粗牙细牙韦氏牙M3 0.5 0.35 4# 2.9 40 48M4 0.7 0.5 6# 3.5 32 40M5 0.8 0.5 8# 4.2 32 36M6 1.0 0.75 10# 4.8 24 32M7 1.0 0.75 12# 5.5 24 28M8 1.25 1.0 0.75 1/4 6.35 20 28 20M10 1.5 1.25 1.0 5/16 7.94 18 24 18M12 1.75 1.5 1.25 3/8 9.53 16 24 16M14 2.0 1.5 1.0 7/16 11.11 14 20 14M16 2.0 1.5 1.0 1/2 12.7 13 20 12M18 2.5 2.0 1.5 9/16 14.29 12 18 12M20 2.5 2.0 1.5 5/8 15.86 11 18 11M22 2.5 2.0 1.5 3/4 19.05 10 16 10M24 3.0 2.0 1.5 7/8 22.23 9 14 9M30 3.5 3.0 2.0规格英寸毫米规格英寸毫米No.0000 0.0210 0.5334 1/4 0.2500 6.3500No.000 0.0340 0.8636 5/16 0.3125 7.9375No.00 0.0470 1.1938 3/8 0.3750 9.5250No.0 0.0600 1.5240 7/16 0.4375 11.1125No.1 0.0730 1.8542 1/2 0.5000 12.7000No.2 0.0860 2.1844 9/16 0.5625 14.2875No.3 0.0990 2.5146 5/8 0.6250 15.8750No.4 0.1120 2.8448 3/4 0.7500 19.0500No.5 0.1250 3.1750 7/8 0.875 22.2250No.6 0.1380 3.5052 1 1.0000 25.4000No.7 0.1510 3.8354 1-1/8 1.1250 28.5750No.8 0.1640 4.1566 1-1/4 1.2500 31.7500No.9 0.1770 4.4958 1-3/8 1.3750 34.9250No.10 0.1900 4.8260 1-1/2 1.5000 38.1000No.12 0.2160 5.4864 1-5/8 1.6250 41.2750No.14 0.2420 6.1468 1-3/4 1.7500 44.4500No.16 0.2680 6.8072 1-7/8 1.8750 47.6250No.18 0.2940 7.4676 2 2.0000 50.8000No.20 0.3200 8.1280No.24 0.3720 9.4488公称直径与螺距系列表 GB193-63公称直径d(毫米) 螺距 l(毫米) 公称直径d(毫米) 螺距 l(毫米)第一系列第二系列第三系列粗牙细牙第一系列第二系列第三系列粗牙细牙(28) 2 1.5 1 1 0.25 0.230 3.5 (3) 2 1.5 1 0.75 1.1 0.25 0.2(32) 2 1.5 1.2 0.25 0.233 3.5 (3) 2 1.5 1 0.75 1.4 0.3 0.235 (1.5) 1.6 0.35 0.236 4 3 2 1.5 1 1.8 0.35 0.2(38) 1.5 2 0.4 0.2539 4 3 2 1.5 1 2.2 0.45 0.2540 (3) (2) 1.5 2.5 0.45 0.3542 4.5 (4) 3 2 1.5 1 3 0.5 0.3545 4.5 (4) 3 2 1.5 1 3.5 (0.6) 0.3548 5 (4) 3 2 1.5 1 4 0.7 0.550 (3) (2) 1.5 4.5 (0.75) 0.555 (4) (3) 2 1.5 (5.5) 0.556 5.5 4 3 2 1.5 1 6 1 0.75 0.558 (4) (3) 2 1.5 7 1 0.75 0.560 (5.5) 4 3 2 1.5 1 8 1.25 1 0.75 0.562 (4) (3) 2 1.5 9 (1.25) 1 0.75 0.564 6 4 3 2 1.5 1 10 1.5 1.25 1 0.75 0.565 (4) (3) 1.5 11 (1.5) 1 0.75 0.568 6 4 3 1.5 1 12 1.75 1.5 1.25 1 0.75 0.5注:1、选择螺纹的公称直径时,优先选用第一系列,其次第二系列,第三系列尽可能不用。
螺纹螺距对照表

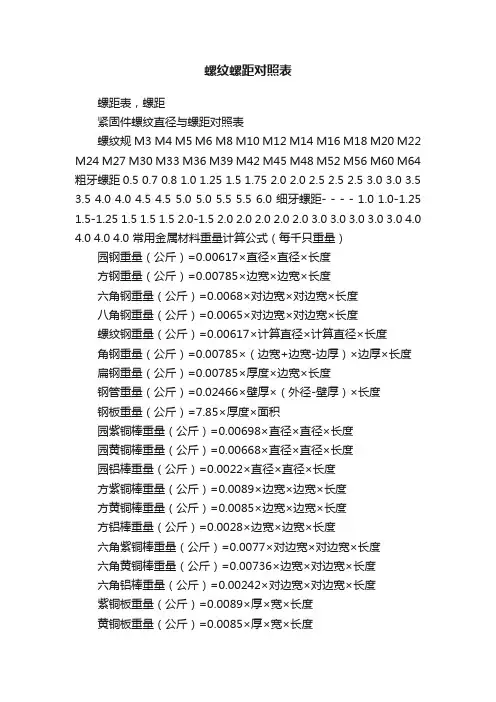

螺纹螺距对照表螺距表,螺距紧固件螺纹直径与螺距对照表螺纹规M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52 M56 M60 M64 粗牙螺距0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0 3.5 3.5 4.0 4.0 4.5 4.5 5.0 5.0 5.5 5.5 6.0 细牙螺距- - - - 1.0 1.0-1.25 1.5-1.25 1.5 1.5 1.5 2.0-1.5 2.0 2.0 2.0 2.0 2.0 3.0 3.0 3.0 3.0 3.0 4.0 4.0 4.0 4.0 常用金属材料重量计算公式(每千只重量)园钢重量(公斤)=0.00617×直径×直径×长度方钢重量(公斤)=0.00785×边宽×边宽×长度六角钢重量(公斤)=0.0068×对边宽×对边宽×长度八角钢重量(公斤)=0.0065×对边宽×对边宽×长度螺纹钢重量(公斤)=0.00617×计算直径×计算直径×长度角钢重量(公斤)=0.00785×(边宽+边宽-边厚)×边厚×长度扁钢重量(公斤)=0.00785×厚度×边宽×长度钢管重量(公斤)=0.02466×壁厚×(外径-壁厚)×长度钢板重量(公斤)=7.85×厚度×面积园紫铜棒重量(公斤)=0.00698×直径×直径×长度园黄铜棒重量(公斤)=0.00668×直径×直径×长度园铝棒重量(公斤)=0.0022×直径×直径×长度方紫铜棒重量(公斤)=0.0089×边宽×边宽×长度方黄铜棒重量(公斤)=0.0085×边宽×边宽×长度方铝棒重量(公斤)=0.0028×边宽×边宽×长度六角紫铜棒重量(公斤)=0.0077×对边宽×对边宽×长度六角黄铜棒重量(公斤)=0.00736×边宽×对边宽×长度六角铝棒重量(公斤)=0.00242×对边宽×对边宽×长度紫铜板重量(公斤)=0.0089×厚×宽×长度黄铜板重量(公斤)=0.0085×厚×宽×长度铝板重量(公斤)=0.00171×厚×宽×长度园紫铜管重量(公斤)=0.028×壁厚×(外径-壁厚)×长度园黄铜管重量(公斤)=0.0267×壁厚×(外径-壁厚)×长度园铝管重量(公斤)=0.00879×壁厚×(外径-壁厚)×长度G1/8螺距和G1/4的螺距是多少?G1/8:尺寸代号=1/8每25.4(mm)内的牙数n=28螺距p=0.907牙高h=0.581圆弧半径r=0.125基面上的直径\大径d=D=9.728基面上的直径\中径d2=D2=9.147基面上的直径\小径d1=D1=8.566外螺纹\大径公差Td\下偏差=-0.214外螺纹\大径公差Td\上偏差=0外螺纹\中径公差Td2\下偏差\A级=-0.107外螺纹\中径公差Td2\下偏差\B级=-0.214外螺纹\中径公差Td2\上偏差=0内螺纹\中径公差TD2\下偏差=0内螺纹\中径公差TD2\上偏差=+0.107内螺纹\小径公差TD1\下偏差=0内螺纹\小径公差TD1\上偏差=+0.282G1/4外径13.158mm,内径11.446mm,螺距1.337mm,19牙/英寸。
