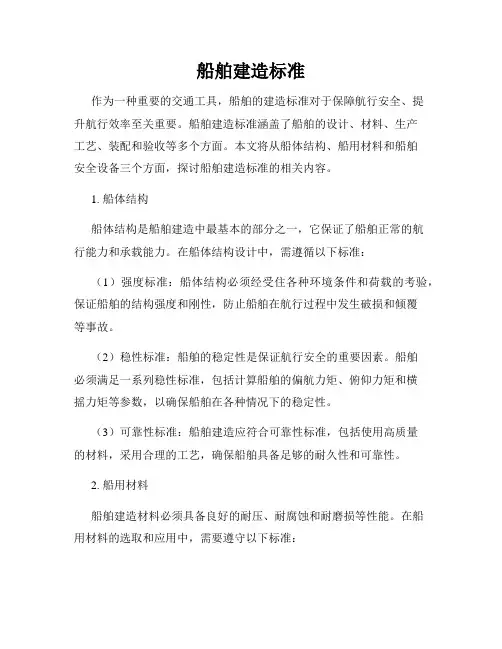

船舶建造标准
船舶建造标准作为一种重要的交通工具,船舶的建造标准对于保障航行安全、提升航行效率至关重要。
船舶建造标准涵盖了船舶的设计、材料、生产工艺、装配和验收等多个方面。
本文将从船体结构、船用材料和船舶安全设备三个方面,探讨船舶建造标准的相关内容。
1. 船体结构船体结构是船舶建造中最基本的部分之一,它保证了船舶正常的航行能力和承载能力。
在船体结构设计中,需遵循以下标准:(1)强度标准:船体结构必须经受住各种环境条件和荷载的考验,保证船舶的结构强度和刚性,防止船舶在航行过程中发生破损和倾覆等事故。
(2)稳性标准:船舶的稳定性是保证航行安全的重要因素。
船舶必须满足一系列稳性标准,包括计算船舶的偏航力矩、俯仰力矩和横摇力矩等参数,以确保船舶在各种情况下的稳定性。
(3)可靠性标准:船舶建造应符合可靠性标准,包括使用高质量的材料,采用合理的工艺,确保船舶具备足够的耐久性和可靠性。
2. 船用材料船舶建造材料必须具备良好的耐压、耐腐蚀和耐磨损等性能。
在船用材料的选取和应用中,需要遵守以下标准:(1)材料强度标准:船舶的材料必须具备足够的强度,能够承受航行中的各种荷载和外力。
对于主要结构材料如钢板、铝合金等,需要根据船舶类型和使用环境等因素确定相应的强度标准。
(2)防腐蚀标准:船舶常常处于潮湿和腐蚀环境中,因此船用材料必须具备良好的抗腐蚀性能。
对于不同船舶部位和使用条件,需选用适合的防腐材料和防腐涂料,确保船舶的使用寿命和安全性。
(3)可焊接性标准:焊接是船舶建造过程中常用的连接方式。
船用材料必须具备良好的可焊接性,保证船舶的焊接接头强度和可靠性。
3. 船舶安全设备船舶安全设备是保障航行安全和人员生命财产安全的重要组成部分。
在船舶建造标准中,船舶安全设备必须符合以下要求:(1)救生设备标准:船舶必须配备必要的救生设备,如救生艇、救生圈、救生衣等,以应对航行中可能发生的意外情况。
这些设备需符合相关国际和行业标准,确保其性能可靠、操作简便。
船舶行业的船舶设计与建造标准
船舶行业的船舶设计与建造标准船舶设计与建造是船舶行业中至关重要的环节,它直接决定了船舶的性能和安全性。
船舶设计与建造标准是遵循的一系列规范和要求,以确保船舶能够满足特定的功能和操作要求。
本文将针对船舶设计与建造标准展开探讨。
一、概述船舶设计与建造标准是为了保障船舶在设计、建造过程中的安全性、可靠性和性能的一系列规范和要求。
这些标准适用于不同类型的船舶,包括商船、军舰、渔船、客船等。
它们确保船舶的结构强度、稳定性、抗风浪能力以及船体的尺寸和细部设计能够满足各种海洋环境和操作要求。
二、船舶设计标准1.结构设计标准船舶的结构设计标准包括船体的强度计算、材料选择、焊接工艺等。
这些标准要求船体的结构必须具备足够的强度和刚度,以承受载荷和外部力的作用,同时减少疲劳和应力集中现象。
此外,船舶设计还要考虑船体的稳定性,确保船舶在各种运行条件下都具备良好的稳定性。
2.机械设计标准船舶的机械设计标准涉及主机、推进器、辅助机械设备等的选型和设计。
根据船舶的用途和航行条件,选择合适的主机和推进器,并确保其满足船舶的性能要求和效率要求。
同时,辅助机械设备的选择和设计也要符合特定的标准,以保证船舶的正常运行和生活保障。
3.舾装设计标准舾装是指船舶的内部布置和设备安装的设计。
船舶的舾装设计要求合理布局各个舱室,满足人员的生活、工作以及设备的使用要求。
此外,舾装设计也包括船舶的消防安全、舒适性和人机工程学等方面的考虑,以确保船员的安全和船舶的操作效率。
三、船舶建造标准1.建造工艺标准船舶的建造工艺标准规定了船舶的建造过程中的各项流程、要求和规范。
包括船体的制造、焊接工艺、涂装防腐、安装等。
这些标准要求船舶建造过程中的工艺能够保证船体结构的质量和均匀性,以及设备和系统的正确安装和调试。
2.质量控制标准船舶建造的质量控制标准确保船舶的建造过程中的质量能够符合要求。
这包括材料的选择和检验、焊接缺陷的控制、结构尺寸的测量和校核等。
通过严格的质量控制,确保船舶的结构和设备的质量符合设计要求,提高船舶的可靠性和耐久性。
船舶工程船体涂装技术规程
船舶工程船体涂装技术规程一、前言船舶工程船体涂装技术规程是为了规范船体涂装工作而制定的,旨在确保船体涂装质量,提高船舶使用寿命,保障海上安全。
本规程适用于各类船舶的船体涂装工作。
二、涂装前准备1. 清洁船体表面在涂装前,必须清洁船体表面,去除污垢、油脂、盐分等杂质,以确保船体表面光滑干净。
清洁方法包括机械清洗、化学清洗、水压清洗等,视情况而定。
2. 防腐处理在清洁后,必须进行防腐处理。
防腐处理方法包括热喷涂、防锈漆涂装等。
在防腐处理过程中,必须注意处理质量,确保防腐处理效果。
3. 涂装计划在进行涂装前,必须制定涂装计划,明确涂装区域、涂装方法、涂装材料等,以确保涂装工作有序进行。
涂装计划应根据船舶使用情况、气候条件等进行调整。
三、涂装工艺1. 底漆涂装底漆涂装是涂装工作的第一步,用于填充船体表面的毛孔和凹凸不平处,提高后续涂层的附着力。
底漆涂装应采用喷涂或滚涂方法,视情况而定。
2. 中间漆涂装中间漆涂装是在底漆涂装后进行的,用于增加船体表面的光滑度和美观度。
中间漆涂装应采用喷涂或滚涂方法,视情况而定。
3. 上光漆涂装上光漆涂装是最后一道涂层,用于保护船体表面和提高船体的美观度。
上光漆涂装应采用喷涂或滚涂方法,视情况而定。
四、涂装质量控制1. 涂层厚度控制涂层厚度是涂装质量的关键指标之一,应在涂装过程中进行实时监测和控制。
涂层厚度应符合涂层材料的规定要求。
2. 涂层粘结力检测涂层粘结力是涂装质量的另一个关键指标,应在涂装完成后进行检测。
涂层粘结力应符合涂层材料的规定要求。
3. 涂层外观检测涂层外观是涂装质量的重要指标之一,应在涂装完成后进行检测。
涂层外观应符合涂层材料的规定要求。
五、安全措施1. 呼吸防护在涂装过程中,应配备呼吸防护设备,以保护工人的呼吸系统。
2. 防护服装在涂装过程中,应穿戴防护服装,以保护工人的皮肤。
3. 防火措施在涂装过程中,应采取防火措施,以避免火灾事故的发生。
4. 通风措施在涂装过程中,应采取通风措施,以保持涂装工作区域的空气流通。
船舶建造质量标准
船舶建造质量标准船舶作为水上运输的重要工具,在现代社会里扮演着重要的角色。
船舶建造质量的好坏直接关系到船舶的安全可靠性以及航行效率。
为了确保船舶的建造符合国际标准并满足航行要求,制定了一系列的船舶建造质量标准。
本文将从船体结构、材料、工艺等方面,论述船舶建造的质量标准,以及示范船舶建造的最佳实践。
一、船体结构船体结构是船舶建造的基础,对船舶的安全和航行性能有着重要影响。
船体结构要符合以下标准:1. 强度标准:船体结构应能承受各种力学载荷,并具备足够的抗震性能。
通过合理的材料选择、结构设计和焊接工艺,确保船体结构的刚度和强度达到设计要求。
2. 全舷段材质一致性:船舶建造过程中,使用的船体结构材料应符合同一标准,避免材质不一致导致结构弱点。
3. 防腐蚀措施:船体结构应进行防腐蚀处理,以增强耐用性和减少维修成本。
防腐蚀措施应符合相关国际标准,并对船体各个部位进行详细记录和检测。
二、建造工艺和技术船舶建造过程中,建造工艺和技术直接决定着船舶的质量及性能。
以下是船舶建造工艺和技术的标准要求:1. 设计标准:船舶建造前,需制定详细的设计方案,包括船体结构、动力系统、配套设备等方面。
设计方案需要满足船级社和国际标准,确保船舶建造的可行性和安全性。
2. 检验与监控:船舶建造过程中,应设立检验与监控机构,对各个节点进行检测和监控。
通过全过程质量控制,确保船舶建造的质量符合要求。
3. 焊接技术:船舶建造过程中,焊接是关键工艺之一。
焊接工艺应满足国际标准,确保焊缝强度和密封性。
需要进行焊接质量检验,并进行焊接人员的培训和证书资格认证。
三、船用材料船用材料的选择和使用,对于船舶的建造质量至关重要。
以下是对船用材料的标准要求:1. 材料强度和耐腐蚀性:船舶建造使用的材料应具备足够的强度和耐腐蚀性能,保证船体结构的可靠性和航行寿命。
2. 材料认证和检验:船用材料需要符合国际标准,并进行合格证明。
应进行材料检验,确保材料符合设计要求。
船舶建造工艺手册
《船体结构建造原则工艺规范》选用标准:Q/ 42-031-20031 范围本规范规定了船体建造过程中船体结构建造的工艺要求及过程。
本规范适用于散货船及油轮的船体结构建造,其他船舶也可参考执行。
2 基本要求2.1要求2.1.1船体理论线:船体构件安装基准线。
2.1.2船体检验线:以分段为基本单位设计全船统一的肋骨检验线、中心线、直剖线、水线对合线等。
2.2船体建造精度原则2.2.1从设计、放样开始,零件加工应为无余量、少余量。
2.2.2以加放补偿量逐步取代各组立阶段零部件的余量。
2.2.3线形复杂涉及冷热加工的零件,加工时必须加放余量。
加工结束后按要求进行二次划线切割工作。
2.2.4施工单位需对精度造船中的余量、补偿量实施结果、板材收缩值等及时向精度管理小组反馈。
2.3分段作业图具备的主要资料与文件的信息:常规信息、纵、横、平、侧视图、节点详图、主要结构型值、胎架图、组立图、装焊工艺顺序、焊接工艺、吊环加强图、重心重量坐标、完工测量图表(包括补偿量、收缩原始测量记录表)、零件明细表、零件流程编码等等。
2.4分段建造实施密性舱室角焊缝气密检测试验。
2.5船体焊接工艺按Q/ 42-027-2003《船舶焊接原则工艺规范》,分段完工主尺度应符合Q/ 60-001.2-2003《船舶建造质量标准建造精度》。
2.6尾轴管等的制作需经内场加工、装焊、再机加工等多道工序,设计部对该零件单独绘制加工、装焊、机加工图。
2.7对大型铸件,设计部按计划安时出图、编制工艺文件。
2.8切割要求2.8.1钢材材质的控制2.8.1.1 钢材进入喷丸流水线前,须按设计要求核对供货钢材所标签的材料信息表。
2.8.1.2切割中心将有关钢材信息:材质、规格、船级社钢级、数量、以及检验合格编号、生产炉批号等输入计算机系统以备跟踪、抽查。
2.8.1.3钢材的质量标准按Q/ 60-001.2-2003《船舶建造质量标准建造精度》,生产中发现不符合质量标准的钢材不得流入下道工序。
船体工艺标准
船体工艺标准目录一、船体标准工艺 (3)(一)、板材对接坡口形式与尺寸 (3)(二)、构件的切口形式 (6)(三)、过档与补板形式 (10)(四)、流水孔、透气孔、通风孔形式 (14)(五)、特殊工艺(舭龙骨结构、吊货杆修理) (18)二、精度标准与超差处理 (23)三、焊接通用工艺要求 (30)工艺标准一、船体标准工艺:(一)、板材对接坡口形式与尺寸:1、手工电弧焊对接接口(见下表)(续)2、埋弧自动焊对接接头(二)、构件切口形式1、型材端部的切口(1)、非固定端部的切口(2)、固定端部的切口(三)、过档与补板形式:(1)、直通型切口(2)、腹板焊接型切口:(3)、非水密补板型切口与补板(4)、水密补板型切口与补板(5)、镶嵌型切口(四)、流水孔、透气孔、通风孔形式:(1)、流水孔的形式与尺寸(2)、透气孔的形式和尺寸:(3)、通焊孔的形式和尺寸:(4)、说明①、流水孔DR、DL、透气孔AR,通焊孔RN、LN、RC、不使用于高强度钢构件。
用于高强构件的非水密通焊孔需作专门的设计。
②、流水孔DR、DL,透气孔AR,通焊孔RN、LN、RC的角端应进行包角焊。
③、流水孔、通焊孔当需要放大时,其总开孔的最大尺寸不得超过相应截面高度的1/4。
在液舱吸口附近或尖舱底部需加大的开孔,应满足入级规范的有关规定。
④、在高应力区(或使用小规格型材时)的非密通焊孔RN、LN、RC,可用相应的水油密通焊孔WR、WL、WC代替。
⑤、当通焊孔兼作流水孔时,可选用流水孔尺寸。
(五)、特殊工艺:1、A型舭龙骨结构形式和主要尺寸:本标准使用于船长等于或大于90m的货船,其他船舶可参照使用。
实止裂孔φ252、 船用吊货杆修理工艺及技术要求: ⑴、 裂纹的修理 1.1、吊货杆周向(横向)裂纹长度小于吊货杆该处直径并无凹陷及其它缺陷时允许进行焊补修复,否则应切换损坏部分。
周围裂纹修理后应加焊覆板。
吊货杆纵向焊缝上的纵向裂纹焊补修复后可不加覆板。
(执行PSPC,1.14)船体各工序作业技术要求
船体各工序作业技术要求——执行PSPC 为满足PSPC(所有船舶专用海水压载舱和散货船双舷侧处所保护涂层性能标准)要求,根据各工序的施工特点,特制定各工序的施工质量要求,具体如下:一.准备工作1.制作自由边打磨光顺后的标准模板(R2mm),该模板须经船东、船级社认可,作为各道工序清磨作业的统一质量要求。
(模板直接采用小型板材余料制造,易携带)下图为打磨质量合格的样图:2.按分段建造工艺要求,分工序配置打磨工位,专职专位。
一般应按如下原则分阶段进行自由边打磨:①下料后打磨结构(包括所有型材、肘板、扁钢等)自由边;②拼板后清磨焊缝缺陷;③小组装后打磨开孔(人孔、减轻孔、流水孔、止裂孔、管路开孔等)边缘;④内场铁舾件(安装于压载舱的)制作完工后的自由边打磨;⑤在立体分段结构完工、舾装安装到位,进喷砂间涂装前统一对未打磨到位的逐一清理补磨(该项工作应包括各铁制舾装件的自由边补磨,各立体分段形成后的后续开孔自由边打磨)。
3.各工序自由边打磨后的质量检验,统一纳入各工序产品转序时结构检验的质量要求,在船体结构检验清册(报告)上增加自由边打磨检验要求。
二.下料1. 下料前应复查钢板表面是否有轧制夹层、麻点等表面缺陷,如有则必须修整后才能进入下道程序;2. 数控切割零件下料后应定期测量(外板,内底板、纵桁,肋板等)大零件的主尺寸,手工下料的内、外底纵骨需复核长度,对尺寸短缺超过标准的需要提前处理;3. 对切割后的零件需要进行切割缺陷的修整,例如:引弧凹坑,割伤,过桥残留,包括自由边切割产生的锯齿边等进行打磨;4. 对切割后的零件需要进行自由边打磨:对所有压载舱部位结构的自由边和开孔需打磨成边缘半径不少于2mm的圆角或经过三次打磨;其余部位的的开孔和自由边应打磨光滑(为了满足生产需要,打磨可以分阶段完成,直至达到要求);(重点)5. 对于涉及分段合拢部位的坡口(主要是外板,内底板及内、外底纵骨)应该严格控制精度,对于所有开坡口时产生的缺陷;如割伤,包括坡口边切割产生的锯齿边必须打磨修补到位;6. 冷加工零件需要控制精度,满足CSQS标准;三.自动焊拼板、小拼装(小组立)1. 自动焊拼板应严格控制精度,保证拼板的主尺度;2. 对自动焊缝的缺陷,拼板时的夹子印、榔头印等需进行打磨修补;3. 对于小拼装后的缺陷进行检查,对于飞溅、咬边、气孔、焊渣、漏焊必须按要求修整,对于焊缝表面锐利尖角的部位需用圆盘打磨机或砂轮机予以去除;(重点)四.分段制造1. 每块上胎板的划线必须有得到车间精控人员的确认后方可开始对构件进行安装;2. 构件安装必须按肋检线、理论线安装;3. 严格按照焊接顺序进行焊接,以减少焊接变形;4. 尽可能多的使用角焊机对平角焊的焊接;5. 分段大合拢处离肋板近的一端(约200mm左右)构件满焊,另一端预留的焊缝长度不得超过150mm;6. 所有的舾装件、管装件及电装件必须全部按图纸安装到位,保证分段的完整性;(如在压载舱分段安装的舾装件,在上分段安装前须统一检查清理各管路支架、各种底座、垫板、铁制件其自由边是否已打磨光顺直至R2mm,如未达到要求,须打磨好后再上分段装焊)7. 所有开孔以及其他自由边的倒角应满足PSPC要求(压载舱部位边缘应处理成半径不少于2mm的圆角或经过三次打磨,其余部位的开孔和自由边应打磨光滑);8. 所有的缺陷(飞溅、咬边、气孔、焊渣、漏焊等)必须在完工交验前处理完毕,对于焊缝表面锐利尖角的部位需在分段交验前用圆盘打磨机或砂轮机予以去除;(重点)9. 所有管子的管口必须封堵可靠;10. 散装件应按下述方式操作:①对于可以安装到位且不影响合拢的散装件应在分段上点焊到位(建议图纸上应予以明确);②对于不能安装到位的小型散装件应点焊在离合拢端200mm的位置以内;③其余不满足上述两个要求的散装件需打堆送船台或船坞;11. 分段报检前所有的火工矫正必须全部结束,特殊部位(分段企口、分段舭部等)可以使用样板来保证其准确性;12. 分段期间的修改项目必须在分段结构报检前修改完毕;13. 精控检验合格后方能下胎架;14. 分段报检前的清洁工作应以能清楚检查焊缝表面的缺陷为标准,以避免将缺陷流入下道工序;(重点)15. 临时加强及多余的吊码需在进冲砂房前割除并修补打磨达标;16. 应使用专用工装件对曲面分段进行固定,尽量减少支撑直接焊在分段上;17. 分段所有的P/T(渗透)、U/T(超声波)、R/T(X射线)、M/T(磁粉)需全部结束达标18. 在分段上能做的密性工作必须完成并达标(对于在分段阶段已经密试并检验合格的水密焊缝,须迅速补涂车间底漆一度,并在结构密试图上作好完工标识)上述三个阶段(下料、小组立、分段)的共同要求:1)整个施工过程中应尽量避免油污染钢板表面;2)整个施工过程中应尽量避免汗水滴至钢板表面,更严禁在钢板表面吃饭、饮水等;3)严禁在钢板上放置或更换钢丝绳;4)施工过程中钢板表面的工具应轻拿轻放,严禁将榔头、马板,吊钩或其他工具直接扔到钢板或分段零件上;招商重工技术中心 2009年1月14日。
船体焊接原则工艺规范标准
DH32 DH36
H10Mn2G/HJ331(SHJ331)
EH32 EH36
其它等效焊材
E71T-1 (DW-100)(2Y)
A、B、D、
外板及构
E70T-1 (MX-200)
CO2气
AH32
架对接,
E71T-1 (SM-1F)(2Y)
体保护
AH36
3
E71T-1 (KFX-712C)
构架与板
NSH-IR
其它等效焊材
A、B、D
AH32
DH32
AH36
DH36
平面分段流
水线中板材
的对接焊
3.3典型结构用焊接材料和焊接方法的规定:
3.3.1当采用手工电弧焊接时,下列结构的焊接必须选用低氢型焊
条焊接。
a)
船体总组立时的环形对接缝和纵桁对接;
b)
具有冰区加强级的船舶,船体外板端接缝和边接缝;
c)
c) c)总段环缝焊接顺序
,见图
3。
UnRegistered
图
3总段环缝焊接顺序
d)分段焊接顺序,见图
4。
先焊外板与外板之间的拼板焊缝,然后焊构架之间的对接焊缝,
再焊构架与构架间的角焊缝,最后焊构架与外板之间的角焊缝。
左
后
1
前
右
图
4分段焊接顺序
6.2船体焊接优先采用的焊接方法
6.2.1小、中组立优先采用的焊接方法,见图
CO2衬垫焊 +
埋弧自动焊
半自动 +自动
自动
8
上甲板对接(横
向)
CO2衬垫焊 +
埋弧自动焊
半自动 +自动
船体结构修理工艺标准
船体结构修理工艺一,常见的几种施工工艺1. 结构更换:更换损坏了或蚀耗了的部件,使之恢复成原有的形式;2. 结构部分更换:考虑到整个结构更换比换困难,涉及面广,其中有的部件的蚀耗还未到非换不可的程度,征得验船师的同意,可以进行结构部分更换;3. 结构矫正:在更换外板、甲板时采用,主要包括冷加工矫正和就地热矫正;4. 结构拆下、矫正、装复:有时外板变形严重,无法就地矫正修复,则将外板拆下送到车间,利用机械设备进行矫正,待在外板原来的部位的内部骨架就地矫正结束后,再将外板原位装复,必要时亦可将骨架一起拆下送车间矫正;5. 结构拆除:有时船体经过改装后,有一些结构已无存在的必要,须予以拆除;6. 焊接工艺:(1)焊接前,接缝处应批出斜坡口,以消除夹缝空档。
常见的坡口按焊接的要求有V形、Y形、X形和K形;(2)焊接表面冷却后有一层灰色的焊渣,必须铲除干净,防止夹渣。
焊缝要求均匀平整,如焊坑、咬边或者烧穿钢板,均为不合格,应当刨除重焊;(3)对于旧焊缝的修理,不可直接在原有的焊缝上面加焊,应将待修的旧焊缝及其两端各延长5-8mm长度全部刨掉,批出整齐的斜坡口,然后焊接,要特别注意新、旧焊缝接合处的质量;(4)对于构件本体裂缝的焊接,必须先在裂缝的两端各钻一个止裂孔,以便使其内应力在此处向各个方向分散,然后批槽堆焊。
如果焊接大尺寸的铜制构件的裂缝,除必须钻止裂孔及批槽外,还应当预先用慢火将构件烘热,保持在一定温度上焊补;(5)对于地环、羊角等的焊接,如带底座者,应按复板焊接的工艺要求进行焊接;如天底座者,其脚部应批成锥形然后堆焊,不可采用仅在圆钢角部堆焊一圈的方法。
二,船体渗漏及其修理工艺1. 产生原因:由于金属遭受腐蚀,其完整性就逐渐遭到破坏,在焊缝处局部强度逐渐下降,加上船舶在海面上经常收到水的压力和波浪冲击,以及船舶主机、辅机工作时引起的船舶振动,还有不正确的货物装载与移动,船舶在波浪上时而中拱,时而中垂等,在这些外力的作用下,船舶产生纵向和横向的弯曲,使船体发生变形,在腐蚀严重处就造成焊缝纹路增大,从而产生渗漏现象,这在船体外板、甲板和水密舱壁的接缝处常可见到。
船舶建造工艺船体装配
船舶建造工艺船体装配一、船体装配的概述船舶建造工艺中的船体装配是指将船体组件逐一安装并拼接,形成一个完整的船体结构的过程。
船体装配是船舶建造中非常重要的一环,它关系到船舶的整体强度、稳定性和性能,对船舶的使用寿命和航行安全起着关键的作用。
船体装配工艺通常涉及到以下几个方面:1.部件准备:将各个船体组件按照图纸要求进行切割、冲孔、打标等加工准备工作。
2.装配顺序:根据工艺要求,按照一定的装配顺序进行船体的组装。
3.安装位置:根据船体布局,将各个组件按照设计要求的位置进行安装。
4.焊接工艺:进行组件之间的连接,常用的焊接方法包括电弧焊、气体保护焊等。
5.验收和调试:对装配完成的船体进行验收和调试,确保船体的质量和性能达到设计要求。
二、船体装配的工艺流程1. 部件准备在船体装配过程中,首先需要对各个船体组件进行准备工作。
这些组件通常是由钢板经过切割、冲孔、打标等工艺加工而成。
在准备过程中,需要做好以下几个方面的工作:•钢板切割:根据图纸要求,用切割设备将钢板切割成对应的形状和尺寸。
•冲孔:根据图纸和设计要求,在钢板上进行冲孔加工,以便后续的组装和连接。
•打标:在每个钢板上打上相应的标记,以便在组装过程中能够准确地找到对应的位置。
2. 装配顺序在船体装配过程中,需要按照一定的顺序进行组装。
一般来说,首先会将底板和侧板进行组装,然后再安装甲板和上层结构。
在装配的过程中,需要注意以下几个要点:•确定安装顺序:在进行船体装配时,需要按照一定的安装顺序进行,以保证装配的合理性和高效性。
•严格控制尺寸:在组装过程中,要严格控制各个组件的尺寸,以保证整体结构的稳定性和完整性。
•检查和调整:在组装过程中,需要进行不断的检查和调整,确保各个组件的安装位置和连接质量符合要求。
3. 安装位置在进行船体组装时,需要根据设计要求将各个组件安装到相应的位置上。
安装位置包括以下几个方面:•对齐和定位:在安装过程中,要保证各个组件的对齐和定位准确,以确保整体结构的平衡和稳定。
船体焊接原则工艺规范
船体焊接原则工艺规范1. 引言船体焊接是造船过程中不可或缺的一项工艺,它影响着船舶结构的强度和密封性能。
为了确保船体焊接工艺的质量和安全性,制定了一系列的工艺规范。
本文将介绍船体焊接原则工艺规范的主要内容和要求。
2. 焊接材料选择在进行船体焊接前,需要选择合适的焊接材料。
船体焊接常用的材料有钢材和铝合金。
材料的选择应根据船舶的设计要求、工作环境和预期的使用寿命来确定,确保焊接后的船体具备足够的强度和耐腐蚀性。
3. 焊接设备选择船体焊接需要使用到相应的焊接设备,例如电弧焊机、气体保护焊机等。
选择焊接设备时,应根据焊接材料的类型和厚度、焊接位置的限制等因素进行合理选择。
同时,还需要确保焊接设备的性能稳定、操作简单,以保证焊接工艺的可靠性和高效性。
4. 焊接工艺参数船体焊接的工艺参数包括焊接电流、电压、焊接速度、预热温度等。
这些参数的选择应根据焊接材料的特性和船体结构的要求来确定。
一般情况下,要求焊缝牢固、均匀且没有明显的缺陷,同时也要考虑到焊接工艺的经济性。
5. 焊接工艺控制为了确保船体焊接的质量,需要对焊接工艺进行严格的控制。
控制措施包括焊接操作规程的制定、焊接工艺指导书的编制、焊工的培训和评定等。
此外,还需进行焊接过程中的质量检查和测试,及时发现和解决可能存在的问题,以确保焊接质量达到预期标准。
6. 焊接缺陷检测焊接过程中可能出现的缺陷包括焊缝裂纹、气孔、夹渣等。
为了及时发现这些缺陷并采取相应的措施加以修复,需要进行焊接缺陷的检测。
常用的检测方法包括可视检查、超声波检测、射线检测等。
7. 焊接质量评定焊接质量的评定是确保船体焊接工艺规范有效实施的重要环节。
评定标准一般包括焊缝外观质量、焊接强度和密封性能等方面的要求。
