五防调试报告模板

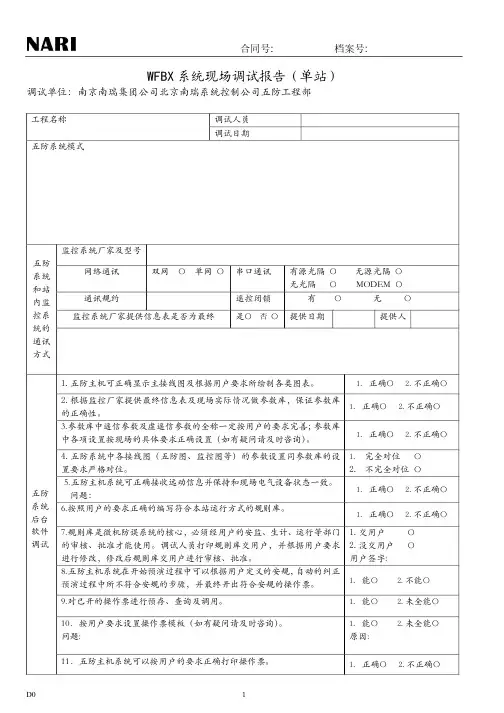

五防调试报告模板站五防系统调试报告

安装位置：主控室

装置参数：AC 220V

试验设备：电脑、万用表、数字式兆欧表试验日期：2020年12月10日

试验人员：

1.通用检查项目

项目说明：

工作电源配置检查

检查结果：

1.查看电源回路，测量工作电压，与设计一致，符合相关

标准。

2.外部连线标识检查，标识正确、清晰。

3.设备状况、防尘、散热情况检查，通风散热良好，带防

尘网，设备稳定运行。

4.外围设备运行工况检查，检查标识；上电运行检查；标

识清晰，运行正常。

5.软、硬件检查，硬件配置并核对；软件版本信息并核对；操作系统及应用软件运行正常，使用不同等级的用户登录进行检查，不同角色的用户取得相应等级的监控权限。工作状态，平均CPU使用率≤30%，硬盘剩余容量≥20%。

6.主机性能指标检查。

7.画面及图元编辑功能成功对画面及模板进行保存操作；在线修改内容保存后实时更新。

8.数据库功能检查，五防数据库与监控系统数据库使用同一数据库，能正确查询及修改。

9.制作智能及典型操作票，支持模板调用、可修改及打印输出；建立相应的模拟图，在模拟图上进行预演操作。模拟图独立于操作主画面，取自监控系统，每次操作前预演模拟图时预演结果和操作无关联，每次操作后根据与相关闭锁逻辑关系判断操作的正确与否。

10.根据相关的闭锁条件测试各开关、刀闸的防误闭锁情况。通过改变相关开入量状态来模拟闭锁条件，通过装置就地操作来验证间隔层逻辑闭锁结果是否正确。试验中，逻辑满足时应能可靠动作，逻辑不满足时应能可靠闭锁。

11.在接线图上进行间隔挂牌操作，能正确显示所挂牌号码，接地牌至少20把。

结论：合格

2．五防实时位置检查

1、断路器位置

序号名称

1 220kV九富I回线203断路器合位

2 220kV九富I回线203断路器分位2、刀闸位置

序号名称

1 220kV九富I回线2031隔离刀闸合位

2 220kV九富I回线2031隔离刀闸分位

3 220kV九富I回线接地刀闸合位

4 220kV九富I回线接地刀闸分位

结论：合格

3．五防逻辑功能测试

序号测试项目要求及指标

1 按五防闭锁方案测试断路器操作满足五防闭锁逻辑要求。

2 按五防闭锁方案测试隔离刀闸操作满足五防闭锁逻辑要求。

3 按五防闭锁方案测试接地开关操作满足五防闭锁逻辑要求。

结论：合格

作是否完成，完成后语音提示“操作完成”

检查电气闭锁逻辑功能是否正常，能否实现防止误操作、误分、误合等情况

结论：合格

测试结果表明，按照五防闭锁方案进行接地桩操作，能够满足五防闭锁逻辑要求。断路器、隔离刀闸、接地开关的五防

逻辑功能也经过检查，全部合格。电气闭锁逻辑功能也被认为是正常的，能够防止误操作、误分、误合等情况。因此，整个测试结果都是合格的。

在进行五防回路调试时，首先进行了通用检查项目的检查，包括锁具、焊接面、外观、连线固定等方面。这些检查项目都通过了检查，证明设备的安装和连接都符合要求。同时，锁具的开锁、闭锁灵活，电极无变形，插拔阻力适中，也没有接触不良或插拔困难的情况。

在闭锁情况检查方面，检查了五防锁的二次接线、安装位置、防止误分、合断路器等功能，都符合要求。电气闭锁逻辑功能检查也证明了其能够正常防止误操作、误分、误合等情况。因此，整个回路都通过了测试，结果是合格的。

总之，经过五防闭锁方案测试和回路调试，设备的各项功能都得到了验证，能够正常运行。这对于设备的正常运转和安全保障都具有重要意义。
