隔离刀闸交接试验报告3

合集下载

隔离开关操作试验+隔离开关(10kV隔离开关试验报告)

分、合闸
220-242
10
正常
分、合闸
176-220
10
正常
220kV宝应
Ⅰ线4G
分、合闸
220-242
10
正常
分、合闸
176-220
10
正常
220kV宝应
Ⅰ线1G
分、合闸
220-242
10
正常
分、合闸
176-220
10
正常
220kV宝应
Ⅰ线2G
分、合闸
220-242
10
正常
分、合闸
176-220
10
正常
220kV宝应
Ⅰ线3G
分、合闸
220-242
10
正常
分、合闸
176-220
10
正常
220kV宝应
Ⅰ线4G
分、合闸
220-242
10
正常
分、合闸
176-220
10
正常
220kV宝应
Ⅰ线1G
分、合闸
220-242
10
正常
分、合闸
176-220
10
正常
220kV宝应
Ⅰ线2G
分、合闸
220-242
10
正常
10kV隔离开关试验报告
铭牌及安装位置：
委托单位：220kV淮宝变
安装位置：11#电容器组
产品型号：GW4-12DW
出厂编号：12635
额定电压：12kV
额定电流：630A
出厂日期：2012.9
制造厂家：高压开关有限公司
试验日期：2012.12.21
天气：晴
温度：10℃

隔离开关交接试验作业指导书

目录1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4作业准备 (1)5作业流程 (2)6 安全风险及预控措施 (2)7作业项目、方法及标准 (3)8 回顾及改进 (7)附录A（隔离开关交接试验作业过程表单） (8)附录B（隔离开关交接试验作业数据记录表单） (10)隔离开关交接试验作业指导书1 适用范围本作业指导书适用于广西电网公司各单位管辖范围内隔离开关交接试验工作。

2 规范性引用文件GB 50150－2006 电气装置安装工程电气设备交接试验标准GB 26860-2011 电业安全工作规程发电厂和变电所电气部分GB 26861-2011 电业安全工作规程高压试验室部分DL 474－2006 现场绝缘试验实施导则Q/CSG 114002－2011 电力设备预防性试验规程Q/GXD 126.01－2009 电力设备交接和预防性试验规程3 技术术语无4作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 由熟悉现场、熟悉设备的人员担任2 现场安全员 1 由有经验的人员担任，工作负责人可兼任3 作业人员 24 合计 3 所有工作人员需通过每年一次的GB26860-2011电业安全工作规程（发电厂和变电所电气部分）年度考试，经过必要的技能技术培训，可根据实际情况安排人员；高压试验人员应取得“高压试验”特种资格证书。

4.2 技术资料序号内容标准备注1 设备情况调查掌握隔离开关基本情况2 技术资料准备隔离开关出厂资料Q/GXD 126.01－2009《电力设备交接和预防性试验规程》及相关标准规程。

出厂试验数据报告4.3 物品配置表1: 安全防护用品及安全标识序号名称规格单位数量备注1 安全围栏卷 12 绝缘手套（自选）双 23 绝缘垫块 1表2：工器具及仪器仪表序号名称规格单位数量备注1 兆欧表2500V 台 1 绝缘电阻测试2 回路电阻测试仪台 1 回路电阻测试3 耐压测试仪套 1 耐压测试4 超声波探伤仪台 1 支柱绝缘子超声波探伤5 万用表块 16 温、湿度计个 17 电源电缆盘 220V 个 28 绝缘梯把 19 裸铜线米若干 10 试验用连接导线 2.5mm2根若干 11 线夹、绝缘带个、卷、若干 12绝缘绳根若干5 作业流程作业流程见图1。

电气设备交接试验报告

电气设备交接试验报告变压器交接试验报告用户名称鸿坤理想海岸项目(二期)高低压配电：环境温度：16°C安装位置：10kV配电室2#变相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：分接开关位置：二、试验数据：1、绕组直流电阻测量： (使用仪器：JYR-10B直流电阻测试仪)1电气设备交接试验报告)兆欧表使用仪器：ZC11D-52、绕组绝缘电阻测量：(JYT变比自动测试仪）3、电压比测量和联结组标号检定：（使用仪器：kV型高压试验变压器）YDQ、工频耐压试验：（使用仪器：—5KVA/50 4三、试验依据：。

GB50150国家电力交接试验标准—2006四、结论：.试验合格记录人：试验人员：2电气设备交接试验报告变压器交接试验报告用户名称：鸿坤理想海岸项目(二期)高低压供配电环境温度：16°C 安装位置：10kV配电室2#变相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：分接开关位置：二、试验数据：1、绕组直流电阻测量： (使用仪器：JYR-10B直流电阻测试仪)3电气设备交接试验报告) ao bo co 0.07)兆欧表使用仪器：ZC11D-52、绕组绝缘电阻测量：(JYT变比自动测试仪）3、电压比测量和联结组标号检定：（使用仪器：kV型高压试验变压器）YDQ、工频耐压试验：（使用仪器：—5KVA/50 4三、试验依据：。

GB50150国家电力交接试验标准—2006四、结论：.试验合格记录人：试验人员：4电气设备交接试验报告变压器交接试验报告用户名称：鸿坤理想海岸项目(二期)高低压供配电环境温度：16°C 安装位置：10kV配电室3#变相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：分接开关位置：二、试验数据：1、绕组直流电阻测量： (使用仪器：JYR-10B直流电阻测试仪)5电气设备交接试验报告)兆欧表使用仪器：ZC11D-52、绕组绝缘电阻测量：(JYT变比自动测试仪）3、电压比测量和联结组标号检定：（使用仪器：kV型高压试验变压器）YDQ、工频耐压试验：（使用仪器：—5KVA/50 4三、试验依据：。

隔离开关调试报告

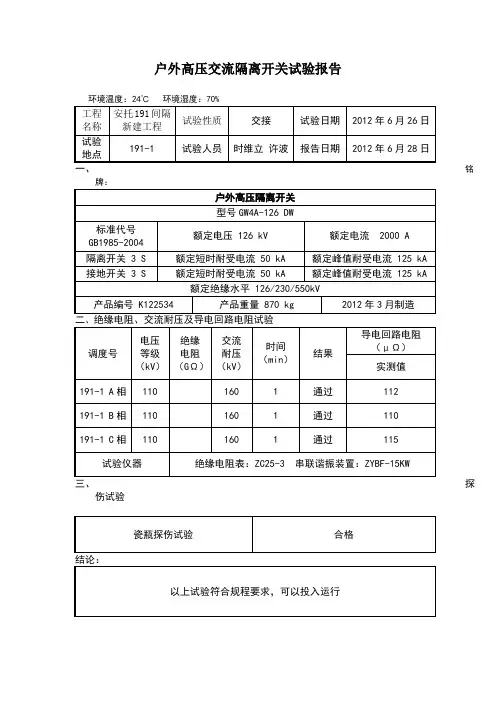

户外高压交流隔离开关试验报告
环境温度：24℃ 环境湿度：70%
工程名称
安托191间隔新建工程
试验性质
交接
试验日期
2012年6月26日
试验地点
191-1
试验人员
时维立许波
报告日期
2012年6月28日
一、铭牌：
户外高压隔离开关
型号GW4A-126 DW
标准代号 GB1985-2004
额定电压 126 kV
额定电流 2000 A
隔离开关 3 S
额定短时耐受电流 50 kA
额定峰值耐受电流 125 kA
接地开关 3 S
额定短时耐受电流 50 kA
额定峰值耐受电流 125 kA
额定绝缘水平 126/230/550kV
产品编号 K122534
产品重量 870 kg
2012年3月制造
二、绝缘电阻、交流耐压及导电回路电阻试验
合格
结论：
以上试验符合规程要求，可以投入运行
出报告人：时维立审核人：许波
调度号
电压
等级
（kV）
绝缘
电阻
（GΩ）
交流
耐压
（kV）
时间
（min）
结果
导电回路电阻
（μΩ）
实测值
191-1A相
110
160
1
通过
1121Biblioteka 1-1B相110160
1
通过
110
191-1C相
110
160
1
通过
115
试验仪器
绝缘电阻表：ZC25-3串联谐振装置：ZYBF-15KW
三、探伤试验
瓷瓶探伤试验

三项打闸实验报告模板

三项打闸实验报告模板实验标题：三项打闸实验报告模板实验目的：通过三项打闸实验，了解打闸方法和步骤，并掌握实验中的数据分析和实验报告撰写的方法。

实验器材：电气实验箱、三个打闸开关、电流表、电压表。

实验原理：打闸是指通过操作开关将电路中的负载与电源分离，使负载与电源断开连接。

在实验中，我们使用打闸开关控制电路的通断，通过电流表和电压表来测量电路中的电流和电压。

通过打闸实验，可以观察负载断开连接后，电流和电压的变化，并据此分析电路的特性和性能。

实验步骤：1. 接通电气实验箱的电源，将电气实验箱的开关拨到“关”位，插入三个打闸开关。

2. 将插头插入接线端子，与电源和负载连接。

负载接在电流表和电压表上。

3. 将电流表和电压表的示数清零，并按照实验要求调节打闸开关的位置。

4. 按下打闸按钮，断开电源与负载的连接。

记录下断开后电流表和电压表的示数。

5. 再次按下打闸按钮，恢复电源与负载的连接。

记录下恢复后电流表和电压表的示数。

6. 根据记录的数据计算电路中的电流和电压。

实验结果与分析：在实验中，我们记录了断开和恢复连接后的电流表和电压表的示数，并根据示数计算出了电路中的电流和电压。

通过观察数据可以发现，在断开连接后，电流和电压都会变为零。

这是因为打闸开关的作用是将电路中的负载与电源分离，断开负载与电源的连接，负载无法获得电源的供电，因此电流和电压均为零。

而在恢复连接后，电流和电压会恢复到之前的数值。

这是因为打闸开关将电路中的负载重新与电源连接，负载可以获得电源的供电，因此电流和电压会恢复到之前的数值。

实验结论：通过三项打闸实验，我掌握了打闸的方法和步骤，并了解了打闸开关对电路中电流和电压的影响。

通过实验数据的观察和分析，我得出了以下结论：1. 打闸开关可以将电路中的负载与电源分离，断开负载与电源的连接，使电流和电压变为零。

2. 打闸开关可以恢复电路中的负载与电源的连接，使电流和电压恢复到之前的数值。

实验感想：通过本次实验，我对打闸实验有了深入的了解，并学到了实验报告的基本撰写方法。

2.2.1 10kV 隔离开关交接试验作业指导书范本

Q/GZDW贵州电网公司企业标准Q/GZDW ××××-200910kV 隔离开关交接试验作业指导书范本2009-**-**发布 2009-**-**实施贵州电网公司发布前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于印发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《10kV隔离开关交接试验作业指导书范本》，本范本用于指导和规范贵州电网公司系统编写10kV隔离开关交接试验作业指导书，同时作为相关专业人员学习与培训资料。

本范本由贵州电网公司生产技术部提出、归口。

本范本主要编写单位：贵阳供电局本范本主要编写人：何愈杰本范本主要审核人：孙建江田维国丁恒洪陈忠雷赖罗彬朱宇本范本通过贵州电网公司标准化委员会批准，自颁布之日起实施。

执行中的问题和意见，请及时向贵州电网公司生产技术部反馈。

目次前言 (Ⅰ)1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预控措施 (1)6 作业准备 (2)6.1 人员要求 (2)6.2 交接试验工器具准备 (2)7 作业周期 (3)8 工期定额 (3)9 设备主要参数 (3)10 作业流程 (4)11 作业项目、工艺要求、质量标准 (4)12 作业中可能出现的主要异常现象及对策 (5)13 作业后的验收和交接 (5)14 附录 (5)10kV隔离开关交接试验作业指导书范本1 范围本范本适用于贵州电网公司10kV隔离开关交接试验工作。

2 规范性引用文件下列标准、规程及技术资料所包含的条文，通过在本范本中引用，而构成为作业导则的条文。

本书出版时，所有标准都会被修订，适用本书的各方，应探讨适用标准最新版本的可能性。

ISO 14001-1996环境管理体系规范及使用指南ISO 9000-2000 质量管理体系基础和术语ISO 9001-2000 质量管理体系要求GB/T 1.1-2000 《标准化工作导则第1部分：标准的结构和编写规则》GB/T 28001-2001职业健康安全管理体系规范GB 50150-2006《电气装置安装工程电气设备交接试验标准》DL 408-1991《电业安全工作规程》（发电厂和变电所电气部分）DL/T 600-2001《电力行业标准编写基本规定》Q / CSG 1 0004-2004 《电气工作票技术规范》（发电、变电部分）3 支持文件3.1 厂家的资料3.2《高压电气设备试验方法》（第二版）4 术语和定义4.1 交接试验：对按照国家相关出厂试验标准试验合格的电气设备，在运输到现场并重新安装完成后进行的试验。

隔离开关试验报告

隔离开关试验报告电试-24
工程名称：阳谷祥光热电厂装置地点：发电机小室试验日期：2007年11月8日设备编号：发电机出口隔离开关温度： 18 ℃湿度： 64 %RH
试验：复核：
隔离开关试验报告电试-24
工程名称：阳谷祥光热电厂装置地点：发电机小室试验日期：2007年11月8日设备编号：电抗器进口隔离开关温度： 18 ℃湿度： 64 %RH
试验：复核：
隔离开关试验报告电试-24
工程名称：阳谷祥光热电厂装置地点：发电机小室试验日期：2007年11月8日设备编号：电抗器出线1001隔离开关温度： 18 ℃湿度： 64 %RH
试验：复核：
工程名称：阳谷祥光热电厂装置地点：发电机小室试验日期：2007年11月8日设备编号：电抗器1002隔离开关温度： 18 ℃湿度： 64 %RH
试验：复核：
工程名称：阳谷祥光热电厂装置地点：发电机小室试验日期：2007年11月8日设备编号：励磁变隔离开关温度： 18 ℃湿度： 64 %RH
试验：复核：
工程名称：阳谷祥光热电厂装置地点：发电机小室试验日期：2007年11月8日设备编号：1#PT柜隔离开关温度： 18 ℃湿度： 64 %RH
试验：复核：
工程名称：阳谷祥光热电厂装置地点：发电机小室试验日期：2007年11月8日设备编号：2#PT柜隔离开关温度： 18 ℃湿度： 64 %RH
试验：复核：。

#变电所交接(预防性)试验报告

交接（预防性）试验1#变电所1#变压器1、变压器资料：型号:SCB10-630 额定容量：630KVA额定电流（10kV侧）：36.37 A 接线组别：Dyn11阻抗电压（％）：4 绝缘耐热等级：F制造厂家：汉中新环干式变压器有限责任公司出厂日期：2009.10 出厂序号：09-09-202、试验日期：09.12.13 天气：晴温度：11℃3、试验类别：交接4、试验设备：GCLY智能回路电阻测试仪、ZC11D-10型2500V兆欧表,BXZ-2000 变频串联谐振耐压试验设备5、试验人员:李祥忠、张建国6、实验项目：1#变电所2#变压器1、变压器资料：型号:SCB10-630 额定容量：630KVA额定电流（10kV侧）：36.37 接线组别：Dyn11阻抗电压（％）：4 绝缘耐热等级：F制造厂家：汉中新环干式变压器有限责任公司出厂日期：2009.10 出厂序号：09-05-052、试验日期：09.12.13 天气：晴温度：11℃3、试验类别：交接4、试验设备：GCLY智能回路电阻测试仪、ZC11D-10型2500V兆欧表, BXZ-2000 变频串联谐振耐压试验设备5、试验人员: 李祥忠、张建国6、实验项目：二、电力电缆试验报告电缆型号及长度：YJV22-8.7/10KV 3×240 1165m试验日期：09.12.13 天气：晴温度：11℃试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表试验日期：09.12.13 天气：晴温度：11℃试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表试验日期：09.12.13 天气：晴温度：11℃试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表试验日期：09.12.13天气：晴温度：11℃ 试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表试验日期：09.12.13 天气：晴温度：11℃试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表试验日期：09.12.13 天气：晴温度：11℃试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-39出厂日期：2009.11 开关出厂编号：20091019S038开关柜出厂编号：20091006F0312、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠、张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-37出厂日期：2009.11 开关出厂编号：20091019S033开关柜出厂编号：20091006F0322、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠、张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-35出厂日期：2009.11 开关出厂编号：20091019S075开关柜出厂编号：20091006F0332、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠、张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-33出厂日期：2009.11 开关出厂编号：20091019S083开关柜出厂编号：20091006F0342、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠、张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-31出厂日期：2009.11 开关出厂编号：20091019S064开关柜出厂编号：20091006F0352、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠、张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-29出厂日期：2009.11 开关出厂编号：20091019S082开关柜出厂编号：20091006F0362、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠、张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-27出厂日期：2009.11 开关出厂编号：20091019S081开关柜出厂编号：20091006F0372、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠、张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-25出厂日期：2009.11 开关出厂编号：20091019S049开关柜出厂编号：20091006F0382、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠、张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-23出厂日期：2009.11 开关出厂编号：20091019S084开关柜出厂编号：20091006F0392、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-21出厂日期：2009.11 开关出厂编号：20091019S047开关柜出厂编号：20091006F0402、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠、张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-19出厂日期：2009.11 开关出厂编号：20091019S048开关柜出厂编号：20091006F0412、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠、张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-17出厂日期：2009.11 开关出厂编号：20091019S050开关柜出厂编号：20091006F0422、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠、张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-15出厂日期：2009.11 开关出厂编号：20091019S079开关柜出厂编号：20091006F0432、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-13出厂日期：2009.11 开关出厂编号：20091019S043开关柜出厂编号：20091006F0442、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-11出厂日期：2009.11 开关出厂编号：20091019S056开关柜出厂编号：20091006F0452、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-09出厂日期：2009.11 开关出厂编号：20091019S062开关柜出厂编号：20091006F0462、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-05出厂日期：2009.11 开关出厂编号：20091019S054开关柜出厂编号：20091006F0482、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-03出厂日期：2009.11 开关出厂编号：20091009S005开关柜出厂编号：20091006F0492、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-42出厂日期：2009.11 开关出厂编号：20091019S037开关柜出厂编号：20091006F0302、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-40出厂日期：2009.11 开关出厂编号：20091019S053开关柜出厂编号：20091006F0292、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-38出厂日期：2009.11 开关出厂编号：20091019S045开关柜出厂编号：20091006F0282、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-36出厂日期：2009.11 开关出厂编号：20091019S041开关柜出厂编号：20091006F0272、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-34出厂日期：2009.11 开关出厂编号：20091019S034开关柜出厂编号：20091006F0262、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-32出厂日期：2009.11 开关出厂编号：20091019S036开关柜出厂编号：20091006F0252、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表5、试验人员：李祥忠，张建国6、试验项目：，GCLY智能回路电阻测试仪1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-30出厂日期：2009.11 开关出厂编号：20091019S031开关柜出厂编号：20091006F0242、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-28出厂日期：2009.11 开关出厂编号：20091019S085开关柜出厂编号：20091006F0232、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-26出厂日期：2009.11 开关出厂编号：20091019S032开关柜出厂编号：20091006F0222、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-24出厂日期：2009.11 开关出厂编号：20091019S059开关柜出厂编号：20091006F0212、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-22出厂日期：2009.11 开关出厂编号：20091019S044开关柜出厂编号：20091006F0202、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-20出厂日期：2009.11 开关出厂编号：20091019S051开关柜出厂编号：20091006F0192、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-18出厂日期：2009.11 开关出厂编号：20091019S058开关柜出厂编号：20091006F0182、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-16出厂日期：2009.11 开关出厂编号：20091019S035开关柜出厂编号：20091006F0172、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-14出厂日期：2009.11 开关出厂编号：20091019S028开关柜出厂编号：20091006F0162、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-12出厂日期：2009.11 开关出厂编号：20091019S046开关柜出厂编号：20091006F0152、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-10出厂日期：2009.11 开关出厂编号：20091019S039开关柜出厂编号：20091006F0142、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：1、开关柜资料：开关型号：EVH1B-12/T 1250-31.5 额定电流（A）：1250额定电压（kV）：12 雷电冲击耐受电压（kV）：75额定工频耐受电压（kV）：42 额定短时耐受电流（kA）：31.5制造厂家：天水长城开关厂有限公司柜号：HVP-04出厂日期：2009.11 开关出厂编号：20091009S007开关柜出厂编号：20091006F0112、试验日期：2009.12.14 天气：晴温度：9℃3、试验类别：交接4、试验设备：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表，GCLY智能回路电阻测试仪5、试验人员：李祥忠，张建国6、试验项目：四、高压开关柜母线耐压试验Ⅰ段1、开关柜型号：i-AX(KYN79-12)-0762、试验类别：交接3、试验仪器：B BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V兆欧表4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国7、结论：Ⅱ段1、开关柜型号：i-AX(KYN79-12)-0762、试验类别：交接3、试验仪器：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国7、结论：五、10kVPT试验Ⅰ段1、ＰＴ型号：JDZX10-10B 厂家:天水长开互感器制造有限责任公司2、试验仪器：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国6、试验项目：（1）绝缘电阻试验：（MΩ）（3）交流耐压Ⅱ段1、ＰＴ型号：JDZX10-10B 厂家:天水长开互感器制造有限责任公司2、试验仪器：BXZ-2000 变频串联谐振耐压试验设备，ZC11D-10型2500V 兆欧表3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国6、试验项目：（1）绝缘电阻试验：（MΩ）（3）交流耐压六、氧化锌避雷器实验报告1、HVP-03号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-07号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-09号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-011号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国6、试验项目：1、HVP-13号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-15号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-17号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-19号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-21号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-23号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-25号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-27号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-29号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-31号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-33号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-35号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-37号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-39号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-04号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-08号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-10号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-12号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-14号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-16号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-18号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-20号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器3、试验类别：交接4、试验时间：2009.12.14 天气：晴温度：10 ℃5、试验人员：李祥忠，张建国1、HVP-22号开关柜避雷器型号：2、试验仪器：2GF-60kV/5mA 高频直流高压发生器。

隔离刀闸作业指导书

试验步骤
1、办理工作票后，工作负责人与运行人员现场共同检查隔离措施的正确性，确认设备已经完全隔离，并向工作班成员交待工作范围、试验项目、安全注意事项、带电部位等。
2、记录环境温度和湿度。
3、向运行人员申请断开两侧接地刀闸，合上刀闸主刀。
4、使用1000V摇表测量二次控制回路绝缘电阻，记录数据。
5、使用2500V摇表测量导电部分对地绝缘电阻，记录数据。
2、仪器外壳可靠接地。
3、测试电流不能低于100A
4、挂线时不要打坏瓷件。
5、测量绝缘后充分放电。
6、试验电源有漏电保护装置。
7、试验区域内必须有安全监护人员
8、办理第一种工作票，并将试验区域与运行设备完全隔离，并挂“止步，高压危险”标示牌。
9、试验过程中，发生异常应立即断电停止试验，查明原因后方可继续试验。
6、试验完毕放电，按如下图所示接线进行触头接触电阻的测量：
7、测试电流加到100A，记录仪器数据。
技术标准
1、所测结果沈高产品不应大于120µΩ，西高厂产品不大于205µΩ，并与历史数据比较，如超标应进行各接触面、螺丝紧固情况检查。
2、二次回路绝缘应≥1MΩ
安全及技术措施
1、试验过程中如需分开接地刀闸配合试验或合主刀进行测量，应向运行人员申请并由其操作，试验人员不准擅自操作改变措施。
10、进入升压00KV设备试验作业指导书
名称
500KV升压站隔离刀闸试验
目的
测定触头连接情况及检验支柱绝缘强度、二次回路的绝缘情况
试验条件
1.相对温度不大于60%
2.雨天不进行此试验
3.试验仪器、仪表在校验期内
4.至少2人以上进行此项工作
5.试验人员具有<高压试验资格证>及<进网作业许可证>

隔离刀闸交接试验报告3

型号：CJ12-90F 额定电压：220KV试验项目：冉城线融冰刀闸出厂编号：A相：14096406频率50Hz B相：14096408 相数： 3 C相：14096407 试验报告：室温：14 °C 1.绝缘电阻测量(兆欧表2500V/2500GΩ)A相—地B相—地C相—地绝缘电阻(GΩ)100G 100G 100G 2.测量每相导电回路的电阻(回路电阻测试仪GC-2003)相别A相—地B相—地C相—地电阻(uΩ)90.9 88.5 97.2 3.交流耐压试验测量部位耐压前绝缘耐压后绝缘试验（kV）试验时间（min）结论A相高压侧100G 100G 495 1 合格B相高压侧100G 100G 495 1 合格C相高压侧100G 100G 495 1 合格A相低压侧100G 100G 42 1 合格B相低压侧100G 100G 42 1 合格C相低压侧100G 100G 42 1 合格4、操作机构试验操作类型额定操作电压标准% A相B相C相分、合100 正常正常正常电气闭锁100 正常正常正常机械闭锁正常正常正常6结论：合格试验负责人：监理：审核：试验人员：蒋小亮试验日期：2014年11月25日型号：CJ12-90F 额定电压：220KV试验项目：聚城线融冰刀闸出厂编号：A相：14031739频率50Hz B相：14031741 相数： 3 C相：14031742 试验报告：室温：13 °C 2.绝缘电阻测量(兆欧表2500V/2500GΩ)A相—地B相—地C相—地绝缘电阻(GΩ)100G 100G 100G 2.测量每相导电回路的电阻(回路电阻测试仪GC-2003)相别A相—地B相—地C相—地电阻(uΩ)101.5 103.2 94.3 3.交流耐压试验测量部位耐压前绝缘耐压后绝缘试验（kV）试验时间（min）结论A相高压侧100G 100G 495 1 合格B相高压侧100G 100G 495 1 合格C相高压侧100G 100G 495 1 合格A相低压侧100G 100G 42 1 合格B相低压侧100G 100G 42 1 合格C相低压侧100G 100G 42 1 合格4、操作机构试验操作类型额定操作电压标准% A相B相C相分、合100 正常正常正常电气闭锁100 正常正常正常机械闭锁正常正常正常6结论：合格试验负责人：监理：审核：试验人员：蒋小亮试验日期：2014年11月20日型号：CJ12-90F 额定电压：220KV试验项目：白城线融冰刀闸出厂编号：A相：14031740频率50Hz B相：14031743 相数： 3 C相：14031738 试验报告：室温：13 °C 3.绝缘电阻测量(兆欧表2500V/2500GΩ)A相—地B相—地C相—地绝缘电阻(GΩ)100G 100G 100G 2.测量每相导电回路的电阻(回路电阻测试仪GC-2003)相别A相—地B相—地C相—地电阻(uΩ)94.9 97 94.8 3.交流耐压试验测量部位耐压前绝缘耐压后绝缘试验（kV）试验时间（min）结论A相高压侧100G 100G 495 1 合格B相高压侧100G 100G 495 1 合格C相高压侧100G 100G 495 1 合格A相低压侧100G 100G 42 1 合格B相低压侧100G 100G 42 1 合格C相低压侧100G 100G 42 1 合格4、操作机构试验操作类型额定操作电压标准% A相B相C相分、合100 正常正常正常电气闭锁100 正常正常正常机械闭锁正常正常正常6结论：合格试验负责人：监理：审核：试验人员：蒋小亮试验日期：2014年11月29日。

隔离开关验收报告

16
相色检查
母排油漆完整、相色标志正确A：黄B绿C红；接地刀闸垂直连杆上应涂以黑色油漆标识，刷漆应均匀，无起层、皱皮等缺陷，并整齐一致
17
接地线及接地刀闸
接地良好，接地装置应采用热镀锌钢材或做防腐处理；接地体的最小截面100mm²
18
辅助开关
安装牢固；分合时动、静触点位置接触正确紧密，触点触片不应有烧伤损坏、接触不良、锈蚀等现象；转动应灵活、无卡阻，绝缘部件无损坏，接线正确
检修测试记录检修日期：年月日
序号
验收项目
验收标准
验收结论
1
基础构架安装
基础平整，构架安装焊接牢固，铁件无变形、锈蚀。行、列的定位轴线允许偏差为5mm，支架顶部标高允许偏差为5mm，同相根开允许偏差为10mm
2
本体支持瓷瓶
本体清洁、无损伤、变形及锈蚀，无焊接残留斑点，瓷瓶与金属法兰胶装部位应牢固密实
3
10
导电绝缘距离检查
不同相的带电部分之间安全隔离大于300mm；母排导体至地面之间安全距离大于2600 mm；遮拦或柜体板壁与带电部分之间安全距离大于400mm。
11
三相同期性
﹤3mm
12
主轴转角、闸刀与静触头接触情况
主轴转角度为78°，分、合闸时止档应和底架接触；合闸时闸刀与触头应平行，偏差不大于2 mm；合闸后，闸刀与静触头的扣入剩余间隙为0.5-1 mm
GW5隔离开关验收报告
变电所开关编号
型号额定电压KV额定电流A
检修测试记录检修日期：年月日
序号
验收项目
验收标准
验收结论
1
基础构架安装
基础平整，构架安装焊接牢固，铁件无变形、锈蚀。行、列的定位轴线允许偏差为5mm，支架顶部标高允许偏差为5mm，同相根开允许偏差为10mm

隔离开关、负荷开关及高压熔断器交接试验项目

隔离开关、负荷开关及高压熔断器交接试验项目为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，制定本标准。

本标准适用于500KV及以下电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验。

一、隔离开关、负荷开关及高压熔断器的试验项目，应包括下列内容：1、测量绝缘电阻；2、测量高压限流熔丝管熔丝的直流电阻；3、测量负荷开关导电回路的电阻；4、交流耐压试验；5、检查操动机构线圈的最低动作电压；6、操动机构的试验。

二、隔离开关与负荷开关的有机材料传动杆的绝缘电阻值，不应低于表1-1的规定。

表1-1 绝缘拉杆的绝缘电阻标准三、测量高压限流熔丝管熔丝的直流电阻值，与同型号产品相比不应有明显差别。

四、测量负荷开关导电回路的电阻值，宜采用电流不小于100A的回路电阻测试仪。

测试结果，不应超过产品技术条件规定。

五、交流耐压试验，应符合下述规定：三相同一箱体的负荷开关，应按相间及相对地进行耐压试验，其余均按相对地或外壳进行。

试验电压应符合表1-2的规定。

对负荷开关还应按产品技术条件规定进行每个断口的交流耐压试验。

表1-2 断路器的交流耐压试验标准六、检查操动机构线圈的最低动作电压，应符合制造厂的规定。

七、操动机构的试验，应符合下列规定：1、动力式操动机构的分、合闸操作，当其电压或气压在下列范围时，应保证隔离开关的主闸刀或接地闸刀可靠地分闸和合闸；1) 电动机操动机构：当电动机接线端子的电压在其额定电压的80%～110%范围内时；2) 压缩空气操动机构：当气压在其额定气压的85%～110%范围内时；3) 二次控制线圈和电磁闭锁装置：当其线圈接线端子的电压在其额定电压的80%～110%范围内时。

2、隔离开关、负荷开关的机械或电气闭锁装置应准确可靠。

注：①本条第1条第2项所规定的气压范围为操动机构的储气筒的气压数值；②具有可调电源时，可进行高于或低于额定电压的操动试验。

电气事故案例：三起与隔离刀闸有关的事故(4)

一、事故经过1994年4月6日下午3时许，某厂671变电站运行值班员接班后，312油开关大修负责人提出申请要结束检修工作，而值班长临时提出要试合一下312油开关上方的3121隔离刀闸，检查该刀闸贴合情况。

于是，值班长在没有拆开312油开关与3121隔离刀闸之间的接地保护线的情况下，擅自摘下了3121隔离刀闸操作把柄上的“已接地”警告牌和挂锁，进行合闸操作。

突然“轰”的一声巨响，强烈的弧光迎面扑向蹲在312油开关前的大修负责人和实习值班员，2人被弧光严重灼伤。

二、原因分析本来3121隔离刀闸高出人头约2米，而且有铁柜遮挡，其弧光不应烧着人，可为什么却把人烧伤了呢?原来，烧伤人的电弧光不是3121隔离刀闸的电弧光，而是两根接地线烧坏时产生的电弧光。

两根接地线是裸露铜丝绞合线，操作员用卡钳卡住连接在设备上时，致使一股线接触不良，另一股绞合线还断了几根铜丝。

所以，当违章操作时，强大的电流造成短路，不但烧坏了3121隔离刀闸，而且其中一股接地线接触不良处震动脱落发生强烈电弧光，另一股绞合线铜丝断开处发生强烈电弧光，两股接地线瞬间弧光特别强烈，严重烧伤近处的2人。

造成这起事故的原因是临时增加工作内容并擅自操作，违反基本操作规程。

三、事故教训和防范措施1．交接班时以及交接班前后一刻钟内一般不要进行重要操作。

2．将警示牌“已接地”换成更明确的表述：“已接地，严禁合闸”。

严格遵守规章制度，绝对禁止带地线合闸。

3．接地保护线的作用就在于，当发生触电事故时起到接地短路作用，从而保障人不受到伤害。

所以，接地线质量要好，容量要够，连接要牢靠。

刀闸误合出事故一、事故经过1996年1月31日上午，在某热电厂高压配电室检修508号油开关过程中，电工曲某下蹲时，臀部无意中碰到了508号油开关上面编号为5081的隔离刀闸的传力拐臂杆，导致5081隔离刀闸动、静触头接触，刀闸被误合，使该工厂电力系统502、500油开关由于“过流保护”装置动作而跳闸，6kV高压二段母线和部分380V母线均失电，2号、3号锅炉停止工作40多分钟，1号发电机停止工作1小时。

电气交接试验报告

试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。

10kv交接试验报告

10kv交接试验报告一、试验目的本交接试验旨在验证10kv电网系统的安全可靠性和正常运行状态，确保交接过程中不会对电力设备和系统造成损害，并确保各项参数满足规定要求。

二、试验内容本次交接试验涵盖以下内容： 1. 确定交接试验的时间和地点； 2. 对10kv电网系统进行全面巡视和检查，确保其设备和线路处于正常状态； 3. 检查电网系统的绝缘电阻； 4. 测试电网系统的额定电压和频率； 5. 测试开关设备和保护系统的运行状态； 6. 检查电网系统的接地电阻。

三、试验过程1.确定交接试验的时间和地点：–确定试验时间，通常在电网系统建设完成后进行；–确定试验地点，一般选择在配电室或变电站进行。

2.全面巡视和检查：–检查电网系统的设备和线路，确保其外观无损坏；–检查设备的接线和连接情况，确保其正确无误；–检查设备的标识和编号，确保与相关文档一致。

3.绝缘电阻测试：–使用绝缘电阻测试仪对电网系统进行绝缘电阻测试；–测试结果应满足相关标准要求。

4.电压和频率测试：–使用电压表和频率表对电网系统进行电压和频率测试；–测试结果应满足相关标准要求。

5.开关设备和保护系统测试：–检查开关设备的操作和运行状态，确保其正常工作；–测试保护系统的动作和保护功能，确保其可靠性和准确性。

6.接地电阻检查：–使用接地电阻测试仪对电网系统的接地电阻进行检查；–检查结果应满足相关标准要求。

四、试验结果根据以上试验内容，我们得出以下结论： 1. 10kv电网系统的设备和线路处于正常状态，无明显损坏； 2. 电网系统的绝缘电阻满足要求； 3. 电网系统的额定电压和频率符合规定标准； 4. 开关设备和保护系统的运行状态良好； 5. 电网系统的接地电阻符合相关标准。

五、结论本次10kv交接试验表明电网系统设备和线路处于正常工作状态，各项参数满足规定要求。

因此，我们可以确认该电网系统可以正常交接使用，无需进一步调整或维修。

六、建议根据本次交接试验的结果，我们建议定期对10kv电网系统进行巡视和检查，以确保其安全可靠的运行状态。

保护交接试验报告

保护交接试验报告1. 引言本文档旨在总结和记录保护交接试验的过程和结果。

保护交接试验是为了验证并确保交接设备之间的保护系统正常工作、准确传递信息，以及交接过程中不发生信息丢失或错误。

2. 试验目的保护交接试验的目的是验证保护系统的性能和可靠性，确保交接过程中的安全和有效的信息传递。

具体目标包括：1.确保交接设备之间的保护系统能够正确地接收并传递信息；2.检查保护系统在交接设备的不同操作条件下的工作情况；3.验证交接设备间的保护系统是否满足设计要求和标准；4.发现并解决潜在的问题和故障。

3. 试验范围保护交接试验的范围包括以下方面：1.保护设备之间的信息传输验证；2.保护装置的工作性能验证；3.交接设备之间的设备接口验证；4.保护参数和配置的一致性验证。

4. 试验计划4.1 试验准备1.确定试验范围和目标；2.安排试验时间和地点；3.配置和准备测试设备和工具。

4.2 试验流程1.连接交接设备，确保电源和通信正常；2.对交接设备进行初始化配置；3.验证保护设备的信息传输功能；4.验证保护装置的工作是否符合规格要求；5.进行一系列不同操作条件下的测试，包括负载变化、故障模拟等；6.检查保护参数和配置的一致性；7.记录试验数据和异常情况；8.完成试验流程，并进行数据分析。

5. 试验结果经过对保护交接试验的实施和分析，得出以下结论：1.保护设备之间的信息传输正常，没有发生丢失或错误的情况；2.保护装置的工作性能符合规格要求，能够快速准确地识别和响应故障；3.交接设备之间的设备接口正常，没有出现不兼容或不稳定的情况；4.保护参数和配置的一致性得到验证，符合设计要求和标准。

6. 试验总结本次保护交接试验验证了设备之间的保护系统的正常工作和信息传递的可靠性。

试验结果表明，保护系统能够在不同操作条件下正确运行，并满足设计要求和标准。

在试验过程中发现的异常情况已记录并计划进行进一步的分析和解决。

总的来说，本次试验是成功的，为交接过程提供了可靠的保护机制和信息传递。

电气交接试验报告

电气交接试验报告
试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户内真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。
