功放维修实例
功放维修实例
功放维修实例来源: 作者: 【大中小】浏览:33次评论:0条一台AV功放，交流哼声较大，开盖检查，断开前级到后级的信号线，交流声消失，说明故障在前级。
怀疑前级接地不良，重新接地后故障依旧。
检查前级电源电路，两只1000цF/25V的滤波电容紧靠在三端稳压KA7812、KA7912散热片旁，估计是由于电容容量变小造成滤波不良。
用两只2200цF/25V的电容更换后故障排除。
一台功放机，无声音输出。
检查继电器不吸合，L声道中点电压有30V左右，但功放管、推动管、激励管、差分管均正常。
检测各偏置电阻也正常。
拆下激励管2N5401 b-e极间容量为100pF 的消振电容测量阻值只有20k欧，用一只相同的电容更换后故障排除。
一台功放机开机无任何反应。
检查发现保险管已烧断。
检测功放管，电源整流二极管均正常。
怀疑电源保险管是由于瞬时过载引起烧断的，换上保险管通电开机马上又烧断，说明还存在短路故障，仔细检查发现一只10000цF/50V的电容已击穿短路，用一只好的10000цF/50V的电容更换后故障排除。
故障现象：一台KONES牌AV-112型功放机，右声道音量小且沙哑，左声道正常。
分析检修：把机后EQ端子连接插头拔掉后，将VCD音频信号从IN端子输入，故障不变，说明故障范围在右声道功率放大部分。
注：应先把VCD音频输出减至最小音量，再接通功放机电源，然后把VCD音量慢慢调大至1/3音量指示格，这样可以防止冲击功率放大电路。
仔细观察，发现该机采用STK3048A加双STK6153组合，重点检查右声道STK6153。
在路测右声道STK6153②、③脚之间正、反向阻值很大；⑨、10脚之间阻值也很大；②、⑤脚之间和⑦、10脚之间已无PN结特性，判断此STK6153已损坏。
测量⑦、⑨脚之间和③、⑤脚之间大功率管芯已损坏，⑦、10脚之间和②、⑤脚之间中功率管芯已损坏，④、10脚之间管芯已损坏，而①、②脚之间和①、④脚之间管芯良好，②、③脚之间和⑨、10脚之间的四只电阻已烧焦。

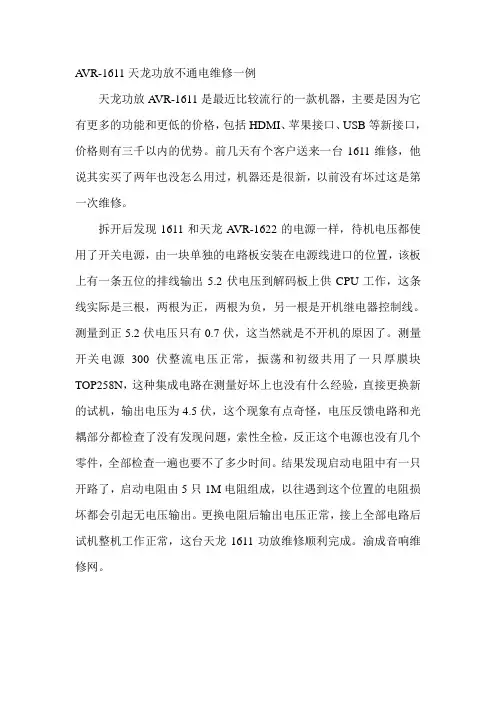

AVR-1611天龙功放不通电维修一例
A VR-1611天龙功放不通电维修一例
天龙功放A VR-1611是最近比较流行的一款机器，主要是因为它有更多的功能和更低的价格，包括HDMI、苹果接口、USB等新接口，价格则有三千以内的优势。
前几天有个客户送来一台1611维修，他说其实买了两年也没怎么用过，机器还是很新，以前没有坏过这是第一次维修。
拆开后发现1611和天龙A VR-1622的电源一样，待机电压都使用了开关电源，由一块单独的电路板安装在电源线进口的位置，该板上有一条五位的排线输出5.2伏电压到解码板上供CPU工作，这条线实际是三根，两根为正，两根为负，另一根是开机继电器控制线。
测量到正5.2伏电压只有0.7伏，这当然就是不开机的原因了。
测量开关电源300伏整流电压正常，振荡和初级共用了一只厚膜块TOP258N，这种集成电路在测量好坏上也没有什么经验，直接更换新的试机，输出电压为4.5伏，这个现象有点奇怪，电压反馈电路和光耦部分都检查了没有发现问题，索性全检，反正这个电源也没有几个零件，全部检查一遍也要不了多少时间。
结果发现启动电阻中有一只开路了，启动电阻由5只1M电阻组成，以往遇到这个位置的电阻损坏都会引起无电压输出。
更换电阻后输出电压正常，接上全部电路后试机整机工作正常，这台天龙1611功放维修顺利完成。
渝成音响维修网。
维修天龙次旗舰功放AVR-4306不开机
维修天龙次旗舰功放A VR-4306不开机在A V功放市场上虽然DENON天龙没有ONKYO安桥和YAMAHA雅马哈的产品畅销，但是作为日本四大功放品牌之一的天龙，还是有很多高级A V产品，比如这款A VR-4306功放，被评为次旗舰，市场售价约一万七左右，集成系统供应商有做到两万五也很正常，可以想像这台功放很有多少，料。
HDMI，网络播放，IPOD接口，这些时下流行的内容都一应俱全。
最近我们维修部就接到一台这个型号的故障机，通电后不能开机，黄灯不停的闪。
下面就故障维修经过作一些简要介绍，因为维修的经过很难有规律可循，就简要带过，主要整理一些关于这款功放的测评，主要内容来自各网站的资料。
维修一台功放的第一步应该是通电试机，以便观察用户所描述的现象是不是属实，也许还有新的发现，也有可能是用户没有搞清楚情况有误判。
试机之前应当先读铭牌，看看产地、工作电压等信息，不然110伏的机器接上220伏电压那就会扩大故障。
维修的第二步是观察机器的外观，比如机身有无伤痕，新旧程度要和客户达成一致认同，另外是看螺丝有无拆过的痕迹，顺便问一问客户是否过了质保期，有无维修历史，如果是别处维修未果的机器那就要注意了。
第三步才是开盖检测，看看有没有炸裂、腐蚀、水痕、黑烟等情况，摸一摸有没有发热的地方，测量所有直流电源电压，不管什么电器都离不开工作电压，而电子产品内部绝大部分电路都是使用直流电压，在电器故障中电压不正常引发的故障可以说占到了80%左右。
测量这台A VR-4306的待机电压正常，灯在闪说明是在保护状态，为了更快的找到故障点，用灯泡将主电源继电器的触点短接，即让整机电源均工作在无负载状态，此时灯泡会微亮。
测量各电压发现主电压正负45伏不正常，断开交流保险后测量交流正常，故怀疑后级放大电路有故障引起保护，测量各路声道输出点找到C级即中置声道有元件短路，断开后拆下灯泡通电试机不再保护，正常开机后除中置声道都能正常工作，剩下的工作就是维修C声道放大元件了。
TX-SR8550安桥功放维修不开机一例
TX-SR8550安桥功放维修不开机一例
安桥TX-SR8550是一款普通AV功放，内部结构很像安桥的5系列，解码板竖装在右侧。
故障现象：功放接电源后无任何指示，按下开机键无任何反应，指示灯不亮。
开机检测：220伏交流电接入后，待机电源输出12伏和10伏，经排线JL901B送到主板处理，万用表测量到CPU工作电压5伏正常。
JL901B的排列为：1.P OFF 2.+12V. 3.GND. 4.+10S.
5.POWERD.其中P OFF为开机控制。
根据用户反应，此机买来两年多一直很少使用，但是一直没有拔过电源插头，这台功放没有交流开关，因此从待机部分开始检查，重庆区空气潮湿一直是引发众多故障的主要原因，所以应仔细观察机内电路板有无电容腐蚀、鼓包，铜箔生锈、穿孔等，并测量所有按键有没有短路和漏电。
以上检查没有发现故障点后，便从CPU开始入手测量，该CPU 型号为：M30624MHP-B06FP，位于解码板靠散热器一端，一般功放的CPU工作要素包括：工作电压，晶振，复位电压，电压检测。
分别测量这些脚位时发现，12脚复位电压只有1.2伏，正常情况下应该是5伏，人为接通5伏到12脚后，开机正常。
对照电路图后检查复位电路时发现Q601漏电，更换后整机恢复正常。
安桥功放的开机方式一般都是待机电源供给CPU后，CPU指令开机继电器吸合后主变压器才得电开机，切不可因为功放不开机就冒然拆开主变压器来修。
渝成音响维修网提供更多安桥功放检修方法和技
术。
功放开机保护维修实例
功放开机保护维修实例功放是音频系统中常见的设备之一，其作用是将低功率的音频信号放大成为较高功率的信号输出，以驱动扬声器发出声音。
然而，由于功放的工作原理和特性，其在开机时容易受到电流冲击和过热等问题的影响，因此需要进行开机保护和维修。
一、功放开机保护的原因1. 电流冲击：功放在开机瞬间，由于电源电压突然施加在电子元件上，容易引起电流冲击，从而损坏功放的关键元件。
2. 过热保护：功放在工作过程中会产生大量的热量，如果散热不良，温度过高会导致元件损坏，因此功放会设置过热保护功能。
3. 短路保护：若扬声器线路出现短路或功放内部出现故障，会导致功放输出短路，此时功放需立即停止工作以保护电子元件。
4. 过载保护：当输入信号过大，超过功放的承载能力时，功放会自动保护，以避免过载损坏。
二、功放开机保护的处理方法1. 电流保护：为了避免电流冲击，功放常使用软启动电路来实现电源电压的缓慢上升，从而减小电流冲击的影响。
2. 过热保护：功放通常会设置温度传感器来监测散热器温度，一旦温度超过设定阈值，功放会自动关闭输出，停止工作，以防止过热损坏。
3. 短路保护：功放内部会设置短路保护电路，一旦检测到输出端短路，功放会立即切断电源，以保护电子元件。
4. 过载保护：功放通常会设置过载保护电路，一旦检测到输入信号过大，功放会自动降低输出功率或直接切断电源，以避免过载损坏。
三、功放开机保护的维修实例以下是一种功放开机保护维修实例，用以解决功放开机后无声音输出的问题。
1. 检查功放的电源线路是否连接正常，检查电源开关是否打开，并确保电源线路无故障。
2. 检查扬声器线路是否连接正常，检查扬声器是否损坏或线路是否短路，若有问题需进行修复或更换。
3. 检查输入信号线路是否连接正常，检查音源设备是否正常工作，若有问题需进行修复或更换。
4. 检查功放的保护电路是否触发，可以通过检查保护电路元件（如保险丝）是否损坏来判断，若有问题需进行修复或更换。

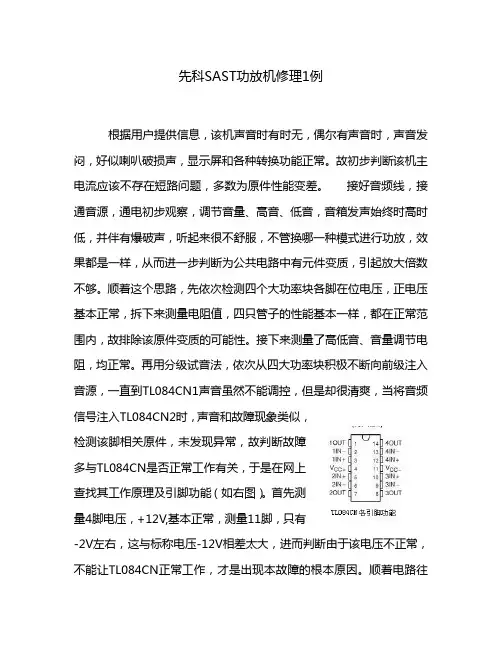

(完整版)先科SAST功放机修理1例
先科SAST功放机修理1例根据用户提供信息，该机声音时有时无，偶尔有声音时，声音发闷，好似喇叭破损声，显示屏和各种转换功能正常。
故初步判断该机主电流应该不存在短路问题，多数为原件性能变差。
接好音频线，接通音源，通电初步观察，调节音量、高音、低音，音箱发声始终时高时低，并伴有爆破声，听起来很不舒服，不管换哪一种模式进行功放，效果都是一样，从而进一步判断为公共电路中有元件变质，引起放大倍数不够。
顺着这个思路，先依次检测四个大功率块各脚在位电压，正电压基本正常，拆下来测量电阻值，四只管子的性能基本一样，都在正常范围内，故排除该原件变质的可能性。
接下来测量了高低音、音量调节电阻，均正常。
再用分级试音法，依次从四大功率块积极不断向前级注入音源，一直到TL084CN1声音虽然不能调控，但是却很清爽，当将音频信号注入TL084CN2时，声音和故障现象类似，检测该脚相关原件，未发现异常，故判断故障多与TL084CN是否正常工作有关，于是在网上查找其工作原理及引脚功能（如右图）。
首先测量4脚电压，+12V,基本正常，测量11脚，只有-2V左右，这与标称电压-12V相差太大，进而判断由于该电压不正常，不能让TL084CN正常工作，才是出现本故障的根本原因。
顺着电路往-12V供电端依次查，发现该电压是主电源-12V主电源经过限流电阻，三极管5401稳压输出的（如右面简化图），测量A点，-12V,测B点，很低，约-2V,测Q基极，基本为0V,测Q性能，基本正常，查外围原件D1、D2,D1正反电阻值基本为0，换上D1（12V稳压管），开机测量B点，和TL084CN11脚，电压为-12V正常。
再次往TL084CN2注入音源，此时音响发出的声音大而清脆，改将音源从各种功放模式输入端输入，整机工作正常。
安桥TX-SR502功放维修输出无声音
安桥TX-SR502功放维修输出无声音
故障现象：
开机有显示，接入信号后怎么操作也没有声音。
但是操作中发现一个奇怪现象，不管A/B通道哪个接通，开机后如果不按其中一个，解码方式都选择不了。
随便按一下A/B，解码模式就可以选。
维修过程：
这个现象看起来有点像程序错乱，首先检查电路板外观，没有发现破损、腐蚀等等现象。
测量各工作电压无异常。
测量CPU外接晶振工作正常，工作电压也有。
接入模拟信号，测量信号有进入转换芯片Q301，解码输出的六声道信号没有，说明问题在这张集成的解码板上。
由于集成度高，给维修工作带来了不小的困难。
首先找到电路图，理清楚整机的信号流程，Q301是一个切换电路BD3817KS，直接送入各路模拟信号和数字解码出来的信号，切换后一路输出到Q800(AK4588VQ)作为模拟环绕的信号源，一路输出到后级接口。
4588一方面接收了模拟信号将其转换为模拟环绕声返回到3817，另一方面接收Q701(IC42S494003CQ-Z)解码出来的数字信号。
通电后手模发现4588比较发热，因为有现货比较方便，于是代换了4588，试机故障不变，说明没有问题。
继续查看电路图，最终各种信号的RL圴应从3817的68/70脚输出，而送往4588的RL信号是从3817的31/32脚输出到4588的51/52脚。
测量31/32脚有输出，而68/70脚没有，这两路外面有静音三极管Q307/Q308,其基极为3.5伏，已经工作为声音状态，断开后仍然没有输出。
怀疑芯片短路，将播放机的信号接到68/70脚后，信号也消失了。
试更换3817，试机正常。
TX-SR500安桥功放维修开机保护实例
重庆渝成音响维修网对于安桥功放维修有着丰富的经验和领先的技术，重庆市主城八区和周边全部区县我们都有业务覆盖，来自日本的ONKYO安桥是一家知名的音响公司，其AV功放、数字功放有着非常好的质量和口碑，渝成音响是重庆地区最专业的安桥产品维修部，不论是普通家庭影院功放，如TX-SR404，501，502，595等老型号，还是次世代高清数字家庭影院功放TX-SR608，808等高端机型，亦或是TX-DS989，939这种旗舰机家庭影院功放，渝成音响维修部都可以提供精心的维修服务，百分百的原装配件，高精度仪器的参数校正，公正合理的免费检测、修前报价的收费制度，为广大安桥用户还原一台满意的功放。
TX-SR500安桥功放维修开机保护实例安桥500，501，502这一系列功放算得上是安桥的普及机型，价格不贵在市场在有很大的数量，这机功放的故障是开机后继电器吸合约一秒钟就断开，红色指示灯不停的闪，重复开机也一样。
开机继电器一秒即保护说明电路检测到有严重不允许开机的条件。
处理这种故障有一个简易而且非常有效的检查方法，用一只小瓦数的白炽灯泡将开机继电器接通，然后通电。
有些短路的部位就会发热，但由于串了个灯泡电压下降，又不会过流进而引起更严重的故障扩大。
功放的各大工作电压也可以不再保护，可以方便的测量。
特别是5V,12V,15V等电压很容易测量，而这些电压对于功放来讲又十分重要，如果很快保护就测不到这些电压的问题所在。
此时测量后级工作电压正负45伏，发现各声道有点偏差，摸各级放大管没有发热，观察也没有发现电阻烧黑的现象。
此机型的推动管是单独一张电路板竖装在后级放大板上的，两板之间每个声道有五路线，一根地，两根供正负电压，两根输出正负半周信号。
测量对比各声道中只有环绕右声道不一样，测量信号脚也有供电相同的电压，正常应该是正负1.0伏电压。
测量该声道输出中点-26伏，说明这就是保护的真正原因了，输出端的静态平衡电压是要归0的。
常见功放故障维修实例
常见功放故障维修实例常见功放故障维修实例九十年代，我国进口了日本爱华（AIWA）公司生产的多种机型组合音响。
电路较为复杂，且随机无电路图纸，现大部分都到了维修期，令维修者头痛。
实际上，这些机型的电路大同小异，故障点也较为集中，只要掌握了常见故障，维修并不很难。
例1.AIWA380组合音响插电有时钟显示，但有时开机二秒钟就无任何显示，也不能进行任何操作。
检修：先检查电源12V输出，插电后时钟显示正常，些时12V输出电压为8V，开机后跌为3V，显示屏全黑，显然12V电源不正常。
查电路板，知电路板从变压器次级输出后经整流电路到调整管B1370。
测调整管基极、发射极电压在16V左右，基本正常，而集电板输出太低，说明调整管损坏。
更换后，电源12V恢复，开机能正常工作。
例2.AIWA360组合音响无屏幕显示，不能进行作何操作。
检修：直观检查电源2A保险丝断，更换后试机仍然无屏显。
测电源变压器初级220V输入正常，面输出各组电压均为0，判断为变压器坏。
拆下后，测量各绕组电阻值无明显损坏，但5 6脚之间电阻为8，说明变压器因过热而使内部熔断丝熔断。
应急修理，用细线短路5 6脚.通电后，各功能正常功放的故障维修实例Hi-Fi音响与AV放大器的常见故障有整机不工作、无声音输出、音轻、噪声大、失真、啸叫等。
下面介绍各种故障的检修思路与检修技巧。
一、整机不工作整机不工作的故障表现为通电后放大器无任何显示，各功能键均失效，也无任何声音，像未通电时一样。
检修时首先应检查电源电路。
可用万用表测量电源插头两端的直流电阻值(电源开关应接通)，正常时应有数百欧姆的电阻值。
若测得阻值偏小许多，且电源变压器严重发热，说明电源变压器的初级回路有局部短路处；若测得阻值为无穷大，应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。
有的机器增加了温度保护装置，在电源变压器的初级回路中接人了温度保险丝(通常安装在电源变压器内部，将变压器外部的绝缘纸去掉即可见到)，它损坏后也会使电源变压器初级回路开路。
TX-SR8550安桥功放维修不开机一例
TX-SR8550安桥功放维修不开机一例
安桥TX-SR8550是一款普通AV功放，内部结构很像安桥的5系列，解码板竖装在右侧。
故障现象：功放接电源后无任何指示，按下开机键无任何反应，指示灯不亮。
开机检测：220伏交流电接入后，待机电源输出12伏和10伏，经排线JL901B送到主板处理，万用表测量到CPU工作电压5伏正常。
JL901B的排列为：1.P OFF 2.+12V. 3.GND. 4.+10S.
5.POWERD.其中P OFF为开机控制。
根据用户反应，此机买来两年多一直很少使用，但是一直没有拔过电源插头，这台功放没有交流开关，因此从待机部分开始检查，重庆区空气潮湿一直是引发众多故障的主要原因，所以应仔细观察机内电路板有无电容腐蚀、鼓包，铜箔生锈、穿孔等，并测量所有按键有没有短路和漏电。
以上检查没有发现故障点后，便从CPU开始入手测量，该CPU 型号为：M30624MHP-B06FP，位于解码板靠散热器一端，一般功放的CPU工作要素包括：工作电压，晶振，复位电压，电压检测。
分别测量这些脚位时发现，12脚复位电压只有1.2伏，正常情况下应该是5伏，人为接通5伏到12脚后，开机正常。
对照电路图后检查复位电路时发现Q601漏电，更换后整机恢复正常。
安桥功放的开机方式一般都是待机电源供给CPU后，CPU指令开机继电器吸合后主变压器才得电开机，切不可因为功放不开机就冒然拆开主变压器来修。
渝成音响维修网提供更多安桥功放检修方法和技
术。
功放电路原理与维修
C１５，Ｃ１６等各元器件。若触碰４５５８D输出７脚卡啦
正常就得检查前置放大级电路。
精选ppt
35
3）确定故障在前置放大器时
，触碰前置放大器的输入端５脚，若卡啦声音不正常或很小，检查４５５８D 供电及６脚外围电路，和４５５８D本身。若触碰4558D的5脚卡啦音正常， 检查音量调节电位器WR01及耦合电容c5，别忘了插头接触是否良好。
精选ppt
29
4）若功放电路正常
测量4558D的8脚供电是否正常， 没有供电，
检查电阻R9是否开路，c2是否 击穿。及4558D损坏。WR01 同轴电位器是否损坏等。
精选ppt
30
2；单声道没有声音
我们以R声道为例；用万用表RX1档，黑表笔接地，红表笔触碰功放块TDA1517的6脚， 听扬声器是否有声，没有声音，检查扬声器及连接线路。
YG1517P.采用TDA1517P芯片.并由飞利浦指定封装厂进行封装.
精选ppt
11
２；TDA15１７P的引脚作用；
TDA1517引脚功能及参考电压：
1脚；IN１输入端１端；
2 脚；Pre-GND 信号地
3脚：RR 纹波滤波端 ;
4脚：OUT1 输出 1 端 ；
5脚：PWE-GND 功放地;
精选ppt
22
四；WM-336原理图分析。
精选ppt
23
1；电源供电；
该供电12v电通过插头接入功放电路，c20滤波后，12v电压分3路，一 路通过R21限流为LED等提供电压，LED点亮..一路由R9 限流后，送 入功放前置放大块4558D，8脚，给4558D提供稳定电压，C3是 4558D前置放大器电源滤波电容，另一路给功放块TDA1517,8脚提供 工作电压。
功放机功放电路不能开机的故障维修过程
功放机功放电路不能开机的故障维修过程
1．大多数功放都是损坏一个声道，很少同时损坏双声道的。
更换元件前，先将损坏
声道的半导体元件、功放管e极反馈电阻等仔细检查一遍。
将损坏元件更换后，再测量功
放管、激励管等各极对地阻值，其阻值如果与正常声道各对应点阻值不一致则再仔细测量
电阻、电容是否有损坏。
2. 电路如图所示。
将功放管、VT11、VT12集电极断开，各串接一只100Ω/1W以上http
电阻。
断开信号源，将音量关至最小。
开机，测量中点输出对地电压应小于0.5V，若偏差过大应继续检查前级。
3．测量两功放管基极偏压应在O.2V～0.4V之间，并基本对称(偏压过小容易造成低音量时失真，偏压过大易造成静态电流过大，音量稍大即易烧功放管)。
偏差过大继续检查前级，调整VT8基极偏置电阻。
4．测量功放管集电极串联的100Ω电阻两端压降应小于1V，压降过大说明静态电流过大，继续检查前级。
5．不接信号源情况下，将音量电位器开最大，重复2、3、1检查步骤，如果电压浮动过大，说明存在自激现象，检查自激来源。
6．将音量电位器关最小，接上信号源，监测中点对地电压，将音量电位器瞬间开最大，再瞬间减小，中点电压应迅速降至0.5V。
如果中点电压恢复缓慢，使用时间不长就容易烧毁功放管，应重点检查电容。
7．通过以上各点检查均符合要求时，可去掉VT11、功放管串接的100Ω电阻，将集电极
焊接原电路，接上音箱，音量开到2／3，试机半小时功放管低于40℃即可交付使用。
维修YAMAHA功放RX-V757
朋友拿来一台YAMAHA 功放，开不了机，之前有人拆过，没修好。
拆了之后，查看保险丝正常，按开关按键没反应。
眼花，拍了电路板的照片仔细看。
先是用交流档测量电压，C405右端表笔一搭有几十伏，很快降到零。
维修YAMAHA 功放RX-V7572021年3月5日9:24某度搜索电路图，后来花了15点在某站点下载到电路图。
这是原理图。
这是印刷板底面图，和上面的照片一致。
电源开关控制分析：继电器RY401控制主变压器的供电，继电器RY401由整流器D410、变压器T401提供。
变压器T401的初级由D408、Q404控制通断，所以最终归结到IC402。
IC402第14脚为VDD，由交流经C405、R419、D405、D406、C406、D408等原件整流滤波而产生。
根据经验，电容的容量减小最具可能性。
拆了C405\C406下来，用电容表测量，C406正常，C405标称223K即22n F，实测0.8nF。
手头没有耐压400v的该容量电容，从坏掉的开关电源板上拆了2个103耐压630V的电容，并接后替换上去。
上电之后还是开关没反应，测了R419、D405等，看起来都是好的，可是IC402的VDD就是只有0.2V。
接下来才是诡异的事。
我从头开始从220v交流进线梳理，黑色进线插接在CB407，给主变压器供电线插接在CB402，这样的话D408是没能与黑色进线形成通路的，所以IC402的VDD会有电压才怪呢！其实看一下上图就清楚了，CB402要接外面的电源线，CB407接主变压器才是正确的，之前维修的人把这两个接反了。
下图的接法才对。
也真是奇葩设计：不同功能的插座用的同样型号、把进线放里面出线放外面。
也难怪会插错！。
奥迪p305400故障案例
奥迪p305400故障案例功放常见故障：1.不开机，指示灯也不亮。
2.可以开机，但是几秒后马上跳掉。
3.指示灯亮，但二次开机没有反应。
4.开机屏幕有显示，但是无声音输出。
5.开机后，声音失真，咔咔声，某声道无输出，左右声道输出不平衡，遥控失灵及按键无效等故障。
奥迪款3G主机即J794，经常出现导航加载中、多媒体加载中或者系统黑屏，均为3g主机损坏。
奥迪BOSE功放也为故障多发元件。
比如：有图像显示正常却出现静音标示，或者功放故障导致系统黑屏。
奥迪Q7功放维修多为进水，修复机率看进水程度。
bose功放故障原因多为光纤环路损坏导致的。
奥迪j523，针对于老款的2gmini系统，经常出现系统黑屏，多发车辆为Q7、A8L(D3)，此类故障多为J523主板芯片损坏，更换即可!奥迪车载bose功放机常见故障是不开机，无声音和主机屏不显示，个别声道无声音、机器过热死机等故障，这类故障多为通讯模块损坏或者性能不良以及功放机受潮进水引起，有的是因为数据丢失造成。
这类故障通常是更换整机，若有条件这类故障都可以芯片级维修排除故障。
故障案例：一辆行驶里程约13.1km 2012款一汽奥迪Q5 SUV、搭载2.0TCAD型发动机，车主反映仪表盘变速器挡位指示灯全红，驾驶中无异常感觉。
故障分析：1．该车装备7速双离合变速器，用VAS5052检测故障码。
发现变速器控制单元存储“12562：发动机控制单元无信号交换，偶发；发动机控制单元存储“4533：变速器控制单元读取故障记忆，偶发”；空调控制单元存储“ 01314：发动机控制单元J623不正常信号，偶发”。
2．分析：虽然是几个控制单元存储故障码，但各故障码都有相关性，其根源是发动机控制单元。
当变速器挡位指示灯全红时，是因发动机控制单元瞬间与其他控制单元不通信，而其他控制单元也存储此类故障码。
3．某个控制单元如果偶尔发生与其他控制单元不通信，一般故障原因为控制单元正极供电或搭铁线瞬间中断、CAN 总线瞬间故障、该控制单元本身故障等。
功放高频自激维修实例
功放高频自激维修实例1.引言1.1 概述概述部分是文章引言的第一小节，用于介绍文章的主题和背景。
在这里，我们应该对"功放高频自激维修实例"这个主题进行简要阐述，并提供一些相关背景信息，以引起读者的兴趣和理解。
以下是一个可能的概述部分的内容:引言在音频设备维修领域，功放高频自激问题一直是令技术人员头痛的难题。
功放高频自激是指在功放器工作时，高频信号通过内部回路自行激发产生音频干扰信号的现象。
这种干扰信号会导致音频设备发出刺耳的尖叫声，严重影响音质和设备的正常使用。
因此，解决功放高频自激问题对于维修技术人员来说至关重要。
本文旨在通过实例分享，介绍几种常见的功放高频自激维修方法，以帮助读者在维修过程中更好地理解和解决这一问题。
维修实例将涉及到不同品牌和型号的功放器，包括常见的家庭功放和专业音频设备。
通过这些实例，我们将深入研究功放高频自激的原因和检测方法，并提供实用的维修技巧和经验分享。
通过本文的学习，读者将能够更好地理解功放高频自激问题的本质，并学会利用一些简单但有效的修复方法来解决这一难题。
无论是音响维修技术人员还是对音频设备维修感兴趣的爱好者，本文都将为您提供有价值的维修经验和实用的技术指导。
接下来，我们将在正文部分通过两个维修实例来具体说明这些方法的应用和效果。
同时，在结论部分，我们将对所提供的维修方法进行总结，并分享一些宝贵的维修经验，以便读者更好地应对类似问题。
（以上仅为概述的一个例子，具体内容可根据需要进行修改和补充）1.2文章结构文章结构是指文章的组织和布局方式，它是整篇文章的框架，用来展示作者的观点和论证思路。
本文的结构分为引言、正文和结论三个部分。
引言部分在文章开头引入主题，并概述了文章的内容和目的。
接下来是正文部分，主要介绍了两个功放高频自激维修的实例。
通过详细描述这两个实例，读者可以了解到在这些维修过程中遇到的问题和解决方法。
最后是结论部分，总结了整篇文章的内容，并分享了一些维修经验。
酒店功放维修方案
酒店功放维修方案在酒店中，功放作为一个重要的音视频设备，经常会出现故障。
当走进酒店客房或餐厅，如果发现音响效果不佳，经常是因为功放出现了故障。
为了避免这种情况的发生，酒店需要有一个有效的功放维修方案。
检查设备故障当发现音响效果不佳时，首先需要进行设备故障的检查。
可以通过以下步骤进行：1.检查功放连接线是否有松动或者损坏。
2.检查功放进线端是否正确插入。
3.检查功放电源是否正常，是否开关在“OPEN”状态。
4.检查功放输入信号是否正常。
5.检查音箱连接线是否有松动或者损坏。
6.检查音箱是否正常工作。
如果以上步骤都正常，那么需要进一步确认是否是功放设备本身出现了故障。
确认功放故障当发现功放设备出现故障时，需要进行以下步骤进行确认：1.检查功放的热管是否损坏或者烧坏。
2.检查功放的电容电感是否老化或者损坏。
3.检查功放的芯片是否损坏或者烧坏。
4.检查功放的保险丝是否烧坏。
5.检查功放的散热器是否正常工作。
如果确认是功放设备本身出现了故障，那么需要对功放设备进行维修。
功放设备维修在进行功放设备维修之前，需要先准备好以下工具和材料：1.万用表2.探针3.锡线4.焊接设备5.螺丝刀6.电容、电阻、二极管、三极管等电子元件进行维修操作时，需要进行以下几个步骤：1.打开功放设备，确认故障点并用万用表检测。
2.处理损坏电子元件，更换老化或者损坏的电子元件。
3.焊接故障部分，比如焊接着火的热管引脚。
4.进行测试，检查维修后的功放设备是否正常工作。
注意事项在进行功放设备维修时，需要注意以下几个事项：1.必须关闭电源，并且拔掉插头，确保安全。
2.在维修功放时要特别小心，不要碰触任何电容或者电阻等元件，以免造成停电或者电击。
3.确保更换的电子元件与原有元件参数一致或更好，避免维修后的功放设备出现新的故障。
总结一旦发现音响效果不佳，及时进行设备检查和故障确认，以便确定是否需要进行功放维修操作。
进行功放维修操作需要注意安全，选择专业的维修人员，避免伤害自己和其他人员。
PMA-890DGX专业天龙功放维修烧后级
专业天龙功放维修PMA-890DGX烧后级
DENON天龙功放PMA-890DGX是天龙的一个经典老款，厚重的金色外观略显霸气，功率放大级用两对2SA1490/2SC3854做末级输出，单声道能达两百瓦，这个功率推动绝大多数品牌的三分频落地箱都是很轻松的事。
天龙功放维修时要特别注意它的功率管，有相当多的天龙功放用的不是普通三级管，而是达林顿复合管，所以一定要更换原装配件。
拆机检查发现左声道电源供电保险管已经烧断，由此判断功放出现故障之后，后级曾发生严重的短路，拆下末级功放对管，测量发现两对均击穿短路。
进一步观察发现第一级放大电路也有一只电阻烧黑，看来是要全面检查每一级放大电路了,根据功放维修经验，凡是在功放放大级会烧黑的电阻大凡都是供电电阻或偏置电阻，它的损坏说明有严重的过电流现象，大部分情况是连续几级的放大对管损坏。
所以不能直接更换电阻后通电，不然会引起更大的故障范围。
安全的方法是降压维修，各项指标参数都修正常后再供标准电压。
更换所有放大级元件后，通电测试一切正常。
值得注意的是，2SA1490/2SC3854原机用的是三肯的管子，如果用其他型号代替的话参数一定要作详细比照，只能大不能小，而且质量差了的管子装上去虽然同样会出声，但是多多少少会影响音质。
2030功放声音小维修实例
2030功放声音小维修实例检修时，先检查电源电路。
可用万用表测量电源插头两端的DC 电阻值(电源开关应打开)，正常情况下电阻值应为数百欧姆。
如果测得的电阻值小很多，电力变压器严重发热，说明电力变压器一次回路局部短路。
如果测得的电阻值为无穷大，检查保险丝是否熔断，变压器一次绕组是否开路，电源线与插头之间是否有断线现象。
有的机器加了温度保护装置，电源变压器的一次回路上接了一个电流保险丝(一般安装在电源变压器内部，去掉变压器外部的绝缘纸就能看到)。
如果损坏，电源变压器的初级电路将断开。
如果电源插头两端的电阻值正常，则通电测量电源电路的输出电压是否正常。
对于带有系统控制微处理器或逻辑控制电路的放大器，检查控制电路的电源电压(通常为5V)是否正常是很重要的。
如果没有5V电压，要测量三端稳压集成电路7805的输入电压是否正常。
如果输入电压异常，应检查整流器和滤波器电路。
如果7805的输入端电压正常，但输出端没有10 5V电压或电压低，断开负载，看5V电压能否恢复正常。
如果5V电压正常，故障在负载电路；如果5V电压还是不正常，故障出在7805本身。
如果系统控制电路的5V电源电压正常，检查微处理器的时钟和复位信号是否正常，按键和显示驱动电路是否损坏。
巨大的噪音放大器的噪声包括交流声、爆裂声、感应噪声和白噪声。
检修时，首先要判断噪音是来自前级还是后级电路。
前级和后级的信号连接插头可以拆下。
如果噪声明显降低，则故障在前级电路。
相反，故障出在后面的电路上。
交流是指一种低的、单调的、稳定的100Hz交流嗡嗡声，主要是电源中滤波不良造成的。
务必检查电源整流器、滤波器和稳压元件是否损坏。
前后功放电路电源端虚焊或去耦电容失效也会产生一种类似交流声的低频振荡噪声。
感应噪声是一种复杂刺耳的交流声，主要是由于前置电路中的转换开关和电位器接地不良或信号线屏蔽不良引起的。
爆裂声是指间歇性的“噼啪声”和“咔嗒声”。
在前级电路中，检查信号输入插头是否与插座、转换开关、电位器等接触不良。
关于漫步者迈声X3音响功放维修过程
关于漫步者迈声X3有源2.1音响功放维修过程
故障现象：
音响开启时有很大的噪声。
低音炮没有声音，两个小卫星音响有噪声。
维修过程
拆机发现电源主板上4007整流二极管至三稳端压管79L09管中间有一个限流电阻390欧姆电阻烧黑。
进行更换新的。
前端面板主板上有一个电源按钮到插线头的限流电阻主板R112编号R621欧姆烧黑。
进行更换。
于上两个限流电阻更换完后。
音响故障还未决解。
测量。
4007二极管有负18伏输出经390欧姆限流电阻后降为负5伏电压给三端稳压79L09的输入端供电。
图纸上标的负9伏。
但实际负5伏供电是正常的。
更换前端面板上的IC音频4558运算集成块后。
问题决解。
David Zhao
2015年5月18日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功放维修实例来源: 作者: 【大中小】浏览:33次评论:0条一台AV功放，交流哼声较大，开盖检查，断开前级到后级的信号线，交流声消失，说明故障在前级。
怀疑前级接地不良，重新接地后故障依旧。
检查前级电源电路，两只1000цF/25V的滤波电容紧靠在三端稳压KA7812、KA7912散热片旁，估计是由于电容容量变小造成滤波不良。
用两只2200цF/25V的电容更换后故障排除。
一台功放机，无声音输出。
检查继电器不吸合，L声道中点电压有30V左右，但功放管、推动管、激励管、差分管均正常。
检测各偏置电阻也正常。
拆下激励管2N5401 b-e极间容量为100pF 的消振电容测量阻值只有20k欧，用一只相同的电容更换后故障排除。
一台功放机开机无任何反应。
检查发现保险管已烧断。
检测功放管，电源整流二极管均正常。
怀疑电源保险管是由于瞬时过载引起烧断的，换上保险管通电开机马上又烧断，说明还存在短路故障，仔细检查发现一只10000цF/50V的电容已击穿短路，用一只好的10000цF/50V的电容更换后故障排除。
故障现象：一台KONES牌AV-112型功放机，右声道音量小且沙哑，左声道正常。
分析检修：把机后EQ端子连接插头拔掉后，将VCD音频信号从IN端子输入，故障不变，说明故障范围在右声道功率放大部分。
注：应先把VCD音频输出减至最小音量，再接通功放机电源，然后把VCD音量慢慢调大至1/3音量指示格，这样可以防止冲击功率放大电路。
仔细观察，发现该机采用STK3048A加双STK6153组合，重点检查右声道STK6153。
在路测右声道STK6153②、③脚之间正、反向阻值很大；⑨、10脚之间阻值也很大；②、⑤脚之间和⑦、10脚之间已无PN结特性，判断此STK6153已损坏。
测量⑦、⑨脚之间和③、⑤脚之间大功率管芯已损坏，⑦、10脚之间和②、⑤脚之间中功率管芯已损坏，④、10脚之间管芯已损坏，而①、②脚之间和①、④脚之间管芯良好，②、③脚之间和⑨、10脚之间的四只电阻已烧焦。
因此集成块在库房短缺，决定将其外接元件进行修补。
首先，把坏管芯基极、发射极细引线摘除，集电极座可不动。
在④、10脚之间接入一只2N5551，其发射极焊在原管芯发射极位置；10、⑦脚之间接入一只TIP42C，并在其发射极至⑨脚之间接入一只220Ω电阻；10、⑨脚之间接入一只220Ω电阻；在⑦、⑨脚之间接入一只A1941，其基极接TIP42C发射极；在②、③脚之间接入一只220Ω电阻；在②、⑤脚之间接入一只TIP41C，其发射极接一只220Ω的电阻到③脚；在⑤、③脚之间接一只C5198，其基极接TIP41C发射极。
A1941、C5198加装云母绝缘垫片后分别固定在STK6153原左、右固定孔上，把STK6153引脚焊在原位置，包好开口处防止灰尘进入。
检查连接无误后通电，声音恢复正常，故障排除双声道功放电路D4520的检修来源: 作者: 【大中小】浏览:24次评论:0条1. 放音无声①经常调动的音量电位器碳膜磨损或断裂，滑动片松动后接触不良，及接地线断脱。
②耳机引线折断或损坏，耳机插孔地线脱焊开路。
③磁头短路或磁头引线短路。
若磁头线圈或引线开路时也会造成放音无声，但有“嗡嗡”声。
④电池容量不足或外部电源无输出，CK3簧片或电池接触不良，C7、C14、C15滤波电容漏电。
⑤ D4520或外围元件损坏，手持改锥金属部分，依次触碰D4520 11、12（或20、19）脚，②、③（或⑧、⑨）脚应能听到“咔咔”声（使用外接整流器时还能听到交流声）。
若哪段无声，可参照有关图表给出的电压、电阻值查出不良元件。
如外围元件均好，则为D4520不良，可用LA4520直接代换。
2. 放音失真大① D4520前置或功放不良或外围元件性能变差，可按例1分段查找并排除故障。
②电池容量不足，电源滤波电容开路失效。
③耳机内积垢过多或有异物。
④磁头磨损或粘有污物，磁头位置或角度偏移（可适当调整磁头定位螺钉）。
⑤磁带盒内毛毡脱落，簧片变形或断裂。
⑥电机转速不稳，传动皮带有油污或过松。
3. 放音噪声大①噪声抑制电容C8、C11开路失效或漏电。
②前置放大器外围元件性能变差。
③磁带盒转动不灵或磁带本身噪音大。
④走带机构缺油、松动或点击缺油等。
JJC牌A-3.0专业功放的检修来源: 作者: 【大中小】浏览:26次评论:0条一台JJC牌A-3.0专业功放，A路无输出，B路正常打开机壳，发现A路两个6A保险丝都熔断，检查A路4对功放对管（2SC5200/A1943）和一对前置对管（C4793/A1837）、前级放大管T101（5401）、T107（9013）、T110（5551）、T108（9012）也已击穿，R124(3.3 Ω/0.5W)断路、U101（5532D）损坏。
更换所有损坏的元件后通电试机，A 路有输出，音量、音质与B路的差不多，但工作几分钟后手摸所换功放管严重发烫，不敢再继续通电。
试将A路前级放大电路的T108、T110、T107、T101分别与B路相对应的T208、T210、T207、T201互换，B路工作仍然正常，A路功放管还是严重烫手；继续将A路的前置对管T102（C4793）、T109（A1837）与B路相对应的T202（C4793）、T209（A1837）互换，故障依旧：最后甚至将两路的功放对管、电阻、电容都做了互换，故障仍然不能排除，维修陷入困境。
在万般无奈的情况下，试着将A路的前置对管T102、T109的发射极限流电阻R123（3.3Ω/0.5W）、R124（3.3Ω/0.5W）都换成8.2Ω/1W电阻。
通电试机，A路连续工作两个小时，手摸功放对管略有温升，而此时B路的前置对管T202、T209的发射极限流电阻R223（3.3Ω/0.5W）、R224(3.3Ω/0.5W)也都换成8.2Ω/1W电阻，效果很好，故障彻底排除。
标签：维修功放的一个小经验来源: 作者: 【大中小】浏览:19次评论:0条维修人员经常要修到各种型号的功放机，这些功放机的音频输出功率有大有小，而检修时又不可能备齐各种输入功率的扬声器来试机。
只能利用手中现有的小型喇叭来试机。
但是知道，扬声器的输入功率如果比功放的输出功率小太多的话，就很容易烧坏扬声器。
即便把功放的音量开得很小，有些不带扬声器保护的功放机在开关机时的音频冲击电流就有可能烧坏喇叭。
那么势必要找到一个简单而有效的办法，以使大功率的功放机能安全地带小功率的喇叭。
经过在多次试验中摸索出了一个很好的办法，现介绍给大家。
在功放与喇叭之间串联一只5W以上二十几到一百欧德电阻即可。
电阻阻值根据功放的输出功率（或喇叭的输入功率）而定。
功放的输出功率越大（或喇叭的输入功率越小）串联电阻的阻值就用的越大，反之越小。
但是有了这个方法也不能说所带的喇叭可以无限的小，喇叭的选择应在3W以上，阻抗为8~16Ω。
这样就可以放心地带上功放试机了。
雅马哈RX-2090功放维修实例来源: 作者: 【大中小】浏览:17次评论:0条例1 前主左/右及中心音箱、前环绕左/右音箱工作正常，后环绕左/右音箱不响经检查功放板上由变压器送来的两路交流27V输入端两个6.3A/250V保险管中有一个熔断。
经查，后环绕功放IC607（STK4161）击穿损坏。
在更换时需在该集成块与大散热板之间涂抹导热绝缘硅脂，因功放工作一段时间后机内温度在逐渐升高。
更换同型号功放模块和6A保险管后功放恢复正常。
例2 功放在较大音量工作半小时左右，出现声音失真现象后立即自动保护无输出经查功放板上的功放管，水泥电阻及供电电压都正常，功率放大器在静态时5只硅大功率管的集电极为+50V，5只锗大功率管的集电极为-50V，基极、发射极都为0V属于正常。
分析本机声音失真是在工作一段时间后出现并且自动保护，估计是机内温度升高以后导致某个元件性能变差所致，首先怀疑分压稳压电路板上的4只三端稳压器有可能热性能变差，造成±12V或±5V输出电压不稳定。
试将IC603及IC604（79M12A）两只±12V三端稳压器都换新后故障排除。
例3 功放在工作一个小时后，主音箱的一个声道无音频输出，冷机后却又工作正常对这种软故障首先要考虑的是功放板上有接触不良或虚焊的地方，个别功放管热性能不良的可能性不大。
当把功夫底盖打开后，用5倍放大镜观察发现功放板上有2mm镀银跨接线21根，其两端共42个焊点。
对有过热现象的焊点都要补焊一下，并且一定要焊透。
补焊后，接上主音箱和假负载开机，把音量开大试验一个多小时故障不再出现。
例4 一开机辅助电源板上的继电器DHIU就动作，切断功放主电源变压器的供电，使功放进入保护状态为了防止故障扩大，不宜采用连接继电器供电接点强行给主电源变压器通电的做法。
检查10只功放管及两只功放块没有发现问题，查三个整流全桥及6只4700~15000μF大电解电容都正常。
判断故障点可能在功率放大器之前或在±12V、±5V稳压电路板上。
采用分别断开±12V、±5V供电的做法。
找到功放板上插座W606，上面分别标有±18V、±12V、±5V及4根地线端，然后由分压稳压板一端分别一根一根地焊开输出线后开机试验。
当焊开+12V输出线时，辅助电源板上的继电器不再动作保护，说明故障就在+12V这一路上。
将+12V输出线焊回原处，先从小块电路板查起。
本机音频信号输入输出板上共有三组排线连接，其中最宽的一组中在线路板上有+12V输入端。
将大排线从插座中拔出后，开机后继电器不再保护，说明问题就在音频信号输入输出板上。
该块板上有3块电子开关集成块。
TC9273N-009都由+12V供电，究竟是哪一块损坏还要分别脱开供电脚检测。
换新损坏的集成块后，将音频信号输入输出板装回复原，开机试验故障排除。
功放无信号故障维修来源: 作者: 【大中小】浏览:20次评论:0条一台功放机无信号输出。
开盖检查，功放线路板好像被水淋一样已湿了半边，且闻到电解液气味。
拆下一对4700цF/50V电容检测，已经严重漏液，于是用酒精洗干净线路板，把电容换新后故障排除。
KRIDENT汽车低音炮原理与维修来源: 作者: 【大中小】浏览:57次评论:0条汽车音响采用12V供电，在4Ω扬声器负载时最大输出功率才接近30W，要产生有震撼感觉的重低音就必须提高供电电压。
目前流行的车载低音炮均采用DC-DC变换电路，将12V转换成±32V，使输出功率在配接4Ω扬声器时达200W以上。
TL494是一种脉宽调制集成电路，12脚是供电脚，⑦脚接地；⑤、⑥脚外接电阻、电容决定内部振荡电路的振荡频率；振荡电路产生的脉冲宽度受①、②脚，15、16脚内部误差放大器，以及③脚反馈、④脚死区电压控制，起到稳压和保护功能；13脚是输出方式控制脚，该脚接14脚基准电压时内部输出三极管Q1、Q2成推挽输出方式，接地时两管并联输出。
