什么是HDI板
HDI（High Density Interconnector）板，即高密度互连板，是使用微盲埋孔技术的一种线路分布密度比较高的电路板。
是含内层线路及外层线路，再利用钻孔，以及孔内金属化的制程，来使得各层线路之内部之间实现连结功能。
随着电子产品向高密度，高精度发展，相应对线路板提出了同样的要求。
而提高pcb密度最有效的方法是减少通孔的数量，及精确设置盲孔，埋孔来实现这个要求，由此应运而产生了HDI板。
关键词
微孔：在PCB中，直径小于6mil（150um）的孔被称为微孔。
埋孔：Buried Via Hole，埋在内层的孔，在成品看不到，主要用于内层线路的导通，可以减少信号受干扰的几率，保持传输线特性阻抗的连续性。
由于埋孔不占PCB的表面积，所以可在PCB表面放置更多元器件。
盲孔：Blind Via，连接表层和内层而不贯通整版的导通孔。
HDI板与常规板的差异
HDI 阶数的定义
Anylayer
HDI常见的POFV工艺（电镀填平）
POFV（Plated on filled via）即，电镀填平
工艺流程实现：压合→钻孔→沉铜电镀→树脂塞孔(电镀填孔）→树脂磨板→沉铜电镀→图转
POFV 剖面图（树脂塞孔）
POFV 剖面图（电镀填孔）
加工完后，VIA IN PAD 焊盘外观与普通PCB一致。
HDI板培训资料

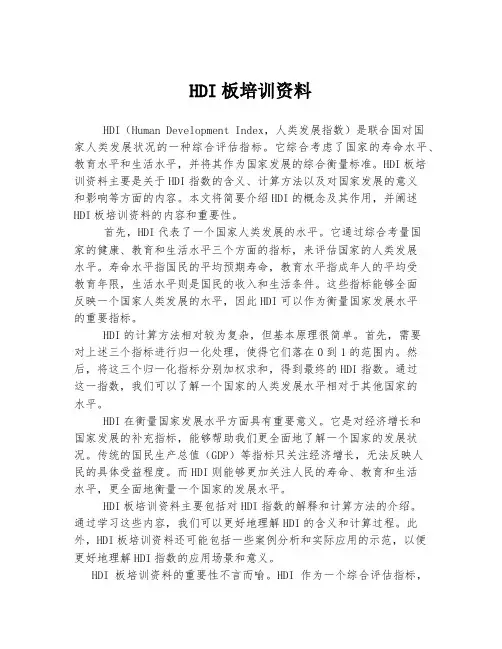

HDI板培训资料HDI（Human Development Index，人类发展指数）是联合国对国家人类发展状况的一种综合评估指标。
它综合考虑了国家的寿命水平、教育水平和生活水平，并将其作为国家发展的综合衡量标准。
HDI板培训资料主要是关于HDI指数的含义、计算方法以及对国家发展的意义和影响等方面的内容。
本文将简要介绍HDI的概念及其作用，并阐述HDI板培训资料的内容和重要性。
首先，HDI代表了一个国家人类发展的水平。
它通过综合考量国家的健康、教育和生活水平三个方面的指标，来评估国家的人类发展水平。
寿命水平指国民的平均预期寿命，教育水平指成年人的平均受教育年限，生活水平则是国民的收入和生活条件。
这些指标能够全面反映一个国家人类发展的水平，因此HDI可以作为衡量国家发展水平的重要指标。
HDI的计算方法相对较为复杂，但基本原理很简单。
首先，需要对上述三个指标进行归一化处理，使得它们落在0到1的范围内。
然后，将这三个归一化指标分别加权求和，得到最终的HDI指数。
通过这一指数，我们可以了解一个国家的人类发展水平相对于其他国家的水平。
HDI在衡量国家发展水平方面具有重要意义。
它是对经济增长和国家发展的补充指标，能够帮助我们更全面地了解一个国家的发展状况。
传统的国民生产总值（GDP）等指标只关注经济增长，无法反映人民的具体受益程度。
而HDI则能够更加关注人民的寿命、教育和生活水平，更全面地衡量一个国家的发展水平。
HDI板培训资料主要包括对HDI指数的解释和计算方法的介绍。
通过学习这些内容，我们可以更好地理解HDI的含义和计算过程。
此外，HDI板培训资料还可能包括一些案例分析和实际应用的示范，以便更好地理解HDI指数的应用场景和意义。
HDI板培训资料的重要性不言而喻。
HDI作为一个综合评估指标，对于国家发展水平的衡量具有重要意义。
通过学习HDI板培训资料，我们可以深入了解HDI指数及其计算方法，进一步提升我们对国家发展水平的认识。

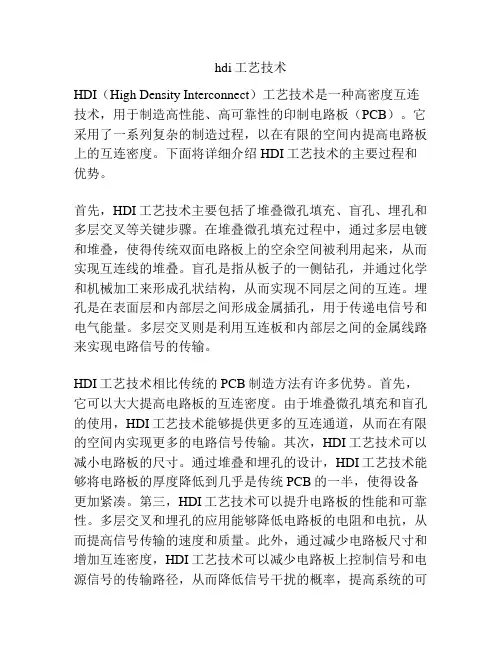

hdi工艺技术
