开关磁阻电机精品PPT课件
合集下载
开关磁阻电机PPT课件
当电机低速运行时，im很大，必须限幅
电流斩波控制方式 （CCC）
2.4 ψ-i曲线
得到SR电动机各部分的磁通、磁阻 不同转子位置角下的磁化曲线ψ＝f(i)。
φ
在线性模型中，电感L 仅是位置角θ的函数 而与电流无关，因此 对某一θ来讲， ψ＝ Li为一直线。
i
φ i
SR电机线性模型
2.5 转矩与功率
dt 2
2 dt
ui d (1 Li2 ) 1 i2 dL
d 2
2 d
ui d (1 Li2 ) 1 i2 dL
d 2
2 d
当开关导通，单位时间内输入电能ui 一部分增加磁场储能 (1 Li2 )
2
一部分转化为机械能 (1 i2 dL )
当开关关断
2 d
dL 0
d
dL 0
d
一部分转化为机械能 一部分磁场储能返回电源
波变化，不随电流改变
随电流改变。
四相8/6极SR电机定转子实物
1.1.2 功率变换器
能量提供者 包括直流电源和开关器件
1.1.3 控制器和位置检测器
控制器要求具有下述性能： （１）电流斩波控制 （２）角度位置控制 （３）起动，制动，停车及四象限运行 （４）调速 位置检测器提供转子位置信号，使控制器决定
理想SR模型 定子绕阻电感L与绕阻电流i无关 极尖的磁通边缘效应忽略不计 磁导率μ∞ 忽略所有功率损耗 开关动作瞬时完成 转子旋转角速度Ω=C
2.1 电感与转子位置角的关系
Lmin
L(
)
K (
1)
Lmax
Lmin
1 1 1 2 2 3
Lmax K ( 1) 3 4
d d
《开关磁阻电机》PPT课件 (2)
A-A’ 通电 ⃗ 1-1‘ 与A-A’重合 B-B’ 通电 ⃗ 2-2‘ 与B-B’重合 C-C’ 通电 ⃗ 3-3‘ 与C-C’重合 D-D’ 通电 ⃗ 1-1‘ 与D-D’重合
依次给A-B-C-D绕组通电，转 子逆励磁顺序方向连续旋转
电机原理演示
9
下面通过一个开关磁阻电动机原理模型来介绍工作原理。

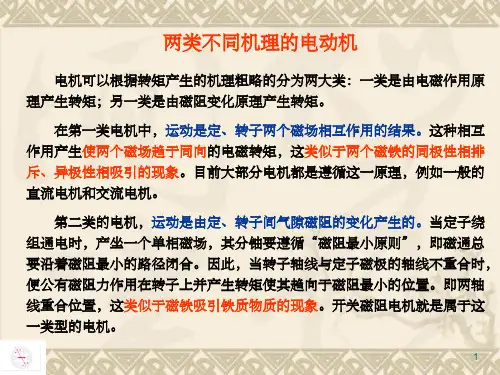

两类不同机理的电动机
电机可以根据转矩产生的机理粗略的分为两大类：一类是由电磁作用原 理产生转矩；另一类是由磁阻变化原理产生转矩。
在第一类电机中，运动是定、转子两个磁场相互作用的结果。这种相互 作用产生使两个磁场趋于同向的电磁转矩，这类似于两个磁铁的同极性相排 斥、异极性相吸引的现象。目前大部分电机都是遵循这一原理，例如一般的 直流电机和交流电机。
14
为了使转子继续转动，在转子转到30度前已切断A相电源在30度接通B相电源， 磁通从最近的转子齿极通过转子铁芯，见下左图，于是转子继续转动。中间 图是转子转到40度的图，右面图是转到50度的图，磁力一直牵引转子转到60 度为止。
15
在转子转到60度前切断B相电源在60度时接通C相电源，磁通从最近的转子 齿极通过转子铁芯，见下左图。转子继续转动，中间图是转子转到70度的 图，右面图是转到80度的图，磁力一直牵引转子转到90度为止。
B
D'
2 定子上空间相对的两
VD1
1
3'
个极上的线圈串联或
并联构成一相绕组
Es
C2
2' C '
3 定子集中绕阻、绕组
VD2
3
1'
为单方向通电
D
B'
4 转子上无绕组
S2
A'
《开关磁阻电机》课件
05
结论
开关磁阻电机的总结
开关磁阻电机是一种基于磁阻原理的 电机，具有结构简单、可靠性高、调 速范围广等优点，被广泛应用于各种 工业领域。
开关磁阻电机的控制系统可以采用数 字化技术，实现快速、准确的控制， 提高电机的性能和稳定性。
开关磁阻电机通过改变电机的输入电 压或电流，可以方便地调节电机的转 速和转矩，从而实现精确的控制。
推动模块化设计和智能化控制，简化电机结构，提高系统的集成度 和智能化水平。
市场前景与预测
工业自动化
随着工业自动化程度的提高，开 关磁阻电机在工业领域的应用将
进一步扩大。
电动车与新能源
电动车和新能源市场的快速发展将 为开关磁阻电机提供广阔的应用空 间。
预测分析
根据市场需求和技术发展趋势，预 测开关磁阻电机未来的市场规模和 增长点。
洗衣机
在洗衣机中，开关磁阻电机作为驱动 元件，实现高效、低噪音的洗涤和脱 水。
04
开关磁阻电机的未来发展
技术创新与改进
高效能驱动控制技术
研究更先进的控制算法和策略，提高开关磁阻电机的驱动性能和 效率。
耐高温材料
研发能在高温环境下稳定运行的绝缘材料和磁性材料，提高电机的 可靠性和寿命。
模块化和智能化
优势
与传统的直流电机和交流电机相比，开关磁阻电机在性能和成本方面具有明显的 优势，能够满足各种应用场景的需求。此外，开关磁阻电机的控制方式灵活多样 ，可以实现精确的速度和位置控制。
02
开关磁阻电机的基本结构
定子结构
定子铁芯
通常采用硅钢片叠压而成，用于 产生磁场。
定子绕组
由多根漆包线绕制而成，连接至 控制器，用于产生旋转磁场。
转子结构
开关磁阻电动机调速系统课件
高可靠性
系统的可靠性将会得到进一步提升，通过采用高可靠性设 计、选用高可靠性元器件等手段，确保系统在复杂环境下 的稳定运行。
多功能集成
开关磁阻电动机调速系统将会实现更多的功能集成，例如 集成了驱动、制动、能量回收等功能，提高了系统的综合 性能和效率。
开关磁阻电动机调速系统的市场前景
市场需求持续增长
