第三节常用的接口及总线设计

§3.3.1 接口标准：

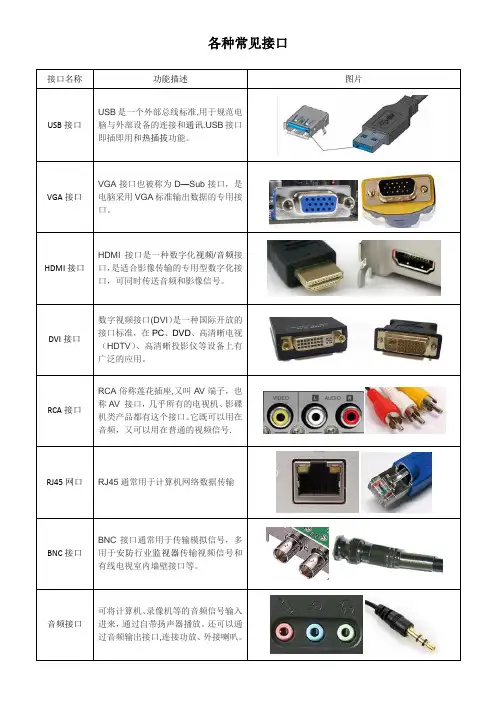

常用的接口类型，接物理电气特性划分，大致可分为以下几类：

1. TTL 电平接口：最通用的接口类型，常用做板内及相连板间接口信号标准。其信

号速度一般限制在二、三十兆HZ 以内。驱动能力一般为几毫安到几十毫安，产

品设计特别是总线设计时必须考虑负载能力。

2. CMOS电平接口：速度范围与TTL 相仿，驱动能力要弱一些。

3. EIL 电平接口：为高速电气接口，速率可达几百兆，但相应功耗较大，电磁辐射

与干扰与较大。

4. RS－232电平接口：为低速串行通信接口标准，电平为±12V ，用于DTE 与DCE

之间的连接。

5. 差分平衡电平接口：能实现较远距离，较高速率的传输，2MHZ 信号在匹配适当

地情况下，传输距离在15m 以上。

6. 光隔离接口：能实现电气隔离，允许信号带宽一般在10M 以内，更高速率的器件

价格较昂贵。

7. 线圈耦合接口：电气隔离特性好，但允许信号带宽有限。

常用的板极接口类型，按接口实现的逻辑形式，主要有以下几类：

共享内存接口

并行口（PIO）接口

串行口（STI）接口

多总线技术

§3.3.2 串口设计：

异步串口：速度可达几百Kbps，在速度大于15kbps 时，为可靠传输，一般推荐用EIA

－402 或EIA 485 电平接口标准进行传输。

yf-f4-06-cjy

同步串口：常用的接口芯片如82525 、20320，速率为2Mbps 或4Mpbs 。

无论同步或异步，在较高速率传输时，除在板内或传输线长度较短的板间传输时可用

TTL 电平接口外，一般要求用差分平衡电平接口：EIA422、端到端传输FIA －485：差分总线传输、终端可达329。

使用差分平衡电平传输时，为保证传输质量，应进行信号匹配，对EIA －422，常用的

匹配方法：
