初中物理电流和电路练习题附答案

合集下载

(物理)九年级物理电流和电路题20套(带答案)及解析

（物理）九年级物理电流和电路题20套(带答案)及解析一、电流和电路选择题1．家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（）A. B.C. D.【答案】 D【解析】【解答】A、电热丝和电动机串联，而电动机不能够独立工作，A不符合题意；B、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，而电动机无法独立工作，B不符合题意；C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作；C不符合题意；D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作，D符合题意．故答案为：D．【分析】根据电路要求，电动机和电热丝可以单独工作，电路要并联，且电热丝有开关.2．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。

如果手刹处在拉爆状态，汽车也能运动，但时间长了会损坏刹车片，有一款汽车设计了一个提醒司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭，下列电路图符合上述设计要求的是（）A. B.C. D.【答案】 A【解析】【解答】根据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串联电路，A符合题意。

故答案为：A.【分析】串联电路的特点是各用电器互相影响。

3．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。

初三物理电流和电路试题答案及解析

初三物理电流和电路试题答案及解析1.如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L 2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（）A．电流表断路B．L2断路C．电压表短路D．L2短路【答案】A【解析】A、如果是电流表断路，则灯L2也不能发光，电流表和电压表都没有示数，符合题意；B、如果是L2断路，则灯L2不能发光，电流表没有示数，但是电压表会有示数，显示电源电压，不符合题意；C、如果是电压表短路，则电源也处于短路状态，灯L1不会发光，不符合题意；D、如果是L2短路，则整个电源也短路，与C描述的现象相同，不符合题意．故选A．【考点】简单电路故障判断2.如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】D【解析】电路为串联电路，电流表示数变大，说明电路没有断路出现，选项AC错。

电压表测量电压，若短路测电压表示数为0而不是变大，所以选项B错。

若短路，则本来两个灯泡串联，电压表测量电压小于电源电压，短路后，电压等于电源电压，所以电压表示数变大，电流表示数变大，选项D对。

【考点】电路故障分析3.如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（）A．Ll 断路B．L2断路C．L1短路D．L2短路【答案】 D【解析】两灯泡串联，电路中有电流，可以排除断路的情况，电压表测量的是灯L1两端的电压，所以是灯L2短路，选择D。

【考点】电路故障判断4.物理学中把定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是联在电路中的．【答案】正电荷；并【解析】电流方向的规定：正电荷定向移动的方向为电流方向；家庭电路是并联电路，各个用电器都是并联的。

初三电流和电路试题及答案

初三电流和电路试题及答案一、选择题1. 电流的单位是（）A. 米B. 伏特C. 安培D. 欧姆答案：C2. 以下哪个不是电路的基本组成元件？（）A. 电源B. 开关C. 导线D. 电阻答案：D3. 电路中形成持续电流的条件是（）A. 有电源B. 有导线C. 有电源且电路是闭合的D. 有开关答案：C4. 串联电路中，各电阻两端的电压与电阻的关系是（）A. 电压与电阻成正比B. 电压与电阻成反比C. 电压与电阻无关D. 电压与电阻成二次方关系答案：A5. 并联电路中，各支路的电流与电阻的关系是（）A. 电流与电阻成正比B. 电流与电阻成反比C. 电流与电阻无关D. 电流与电阻成二次方关系答案：B二、填空题6. 电流的流动方向是正电荷的________方向。

答案：移动7. 电路中最基本的连接方式有________和________。

答案：串联；并联8. 欧姆定律表明电压、电流和电阻之间的关系是________。

答案：U=IR9. 家庭电路中，电器设备通常是________连接。

答案：并联10. 串联电路中，总电阻等于各部分电阻之________。

答案：和三、简答题11. 什么是串联电路？请简述其特点。

答案：串联电路是指电路中各元件首尾相连，电流在电路中只有一条路径。

其特点是各处电流相同，总电阻等于各部分电阻之和。

12. 什么是并联电路？请简述其特点。

答案：并联电路是指电路中各元件并列连接，电流有多条路径。

其特点是各支路电压相同，总电流等于各支路电流之和。

四、计算题13. 已知一个串联电路中有两个电阻，R1=10Ω，R2=20Ω，电源电压为15V，求电路中的电流。

答案：根据欧姆定律，总电阻R=R1+R2=30Ω，电流I=U/R=15V/30Ω=0.5A。

14. 已知一个并联电路中有两个电阻，R1=10Ω，R2=20Ω，电源电压为12V，求电路中的总电流。

答案：首先计算各支路电流，I1=U/R1=12V/10Ω=1.2A，I2=U/R2=12V/20Ω=0.6A。

九年级物理《电流和电路》练习题(含答案)

九年级物理《电流和电路》练习题一、单选题1. 小豪同学发现家庭厨房安装的抽油烟机里有照明灯和换气扇。

它们既能单独工作，又能同时工作。

如图所示电路中，符合上述要求的是( )A. B.C. D.2. 部分物质的原子核对核外电子束缚能力的强弱如表所示，小明同学将与丝绸摩擦后的玻璃棒靠近悬挂的轻质小球，发现轻质小球被吸引，如图所示，下列说法正确的是( )原子核对核外电子的束缚能力：弱→强玻璃毛皮丝绸纸金属硬橡胶涤纶硬塑料A. 小球一定带正电B. 小球一定带负电C. 摩擦时玻璃棒失去电子D. 摩擦时玻璃棒得到正电荷3. 如图所示，闭合开关S时，灯泡L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

对此，下列判断中正确的是( )A. 灯L1断路B. 灯L2断路C. 开关S断路D. 灯L2短路4. 小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡).台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光，选项中设计的电路符合要求的是( )A. B.C. D.5. 如图所示，闭合开关S后，两个小灯泡能同时发光的是( )A. B.C. D.6. 如图所示的电路，闭合开关时，下列说法正确的是( )A. 两灯泡串联B. 开关只能控制灯L2C. 电流表测的是灯L1的电流D. 电流方向：从电流表到开关7. 喜欢观察与思考的小严发现，教室的投影仪内有一个降温风扇(用Ⓜ表示)和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。

当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是( )A. B. C. D.8. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两个金属箔片张开．以下说法正确的是( )A. 毛皮和橡胶棒摩擦的过程中创造了电子B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C. 验电器的金属箔片张开是因为带了异种电荷D. 橡胶棒接触验电器的金属球时，电子向橡胶棒转移9. 如图所示，当带电体接触验电器的金属球时，下列说法正确的是( )A. 若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B. 若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C. 若带电体带正电荷，则验电器就有一部分电子转移到带电体上D. 若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上10. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可断定( )A. 轻质小球一定带正电B. 轻质小球一定带负电C. 轻质小球可能带负电，也可能带正电D. 轻质小球一定不带电11. 如图所示的电路，下列说法错误的是( )A. 只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流B. 只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流C. 只闭合开关S1和S2，灯L1和L2并联，电流表测量的是通过灯L2的电流D. 闭合开关S1、S2和S3，电流表和电源都可能被烧坏12. 如图甲所示，当开关闭合时，两只电流表的示数分别由乙、丙两图读得，则通过电灯L1、L2的电流分别是( )A. 0.8A0.52AB. 0.15A0.8AC. 1.28A0.52AD. 0.52A 1.28A13. 如图所示电路，A1的示数为0.48A，A2的示数为0.32A，A3的示数为0.28A，则( )A. 通过L1的电流为0.12AB. 通过L2的电流为0.48AC. 通过L3的电流为0.80AD. 通过三个灯泡的电流之和为1.08A14. 如图所示电路，开关S闭合时，可能发生的现象是( )A. L1发光，L2不发光B. L2的灯丝会被烧坏C. L1、L2的灯丝都会被烧坏D. 电源被烧坏15. 小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是( )A. B.C. D.16. 甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示．如果丙带正电荷，则甲( )A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷17. 公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车．下列电路图符合上述要求的是( )A. B.C. D.18. 下列物品中，通常情况下属于导体的是( )A. 塑料安全帽B. 布手套C. 橡胶鞋D. 钢尺19. 下列物体通常情况下属于导体的是( )A. 铅笔芯B. 塑料尺C. 橡皮擦D. 玻璃杯20. 现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了选项所示的红、绿灯的电路图，你认为可行的是( )A. B.C. D.21. 小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是( )A. B.C. D.二、实验探究题22. 如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：(1)使用时应将电流表与被测用电器_________联在电路中，且使电流从电流表的_________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了_______．(2)如图甲中电流表测量的是通过灯_________(填“L1”或“L2”)的电流．如果电流表的读数如图乙所示，则电流表测出的电流是________A．(3)如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线_________(填“a”“b”或“c”)的右端接在电流表的_________(填“3”“0.6”或“—”)接线柱上．23. 某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙．(1)该同学发现电流表A1指针偏转比A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”.请你指出造成他判断错误的原因：_______________________．(2)甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为_________的方案较好，理由是______________________________．(3)连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联①______方法2把任意一根导线断开两灯熄灭两灯一定是串联②______24. 在探究并联电路电流规律的实验中：(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行_________，以正确选择电流表的量程．(2)小方连接的部分电路如图所示，请你将电路连接完整．(3)小方将以上电路连接完后，闭合开关，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零．则电路故障可能是______________．(4)排除故障，进行实验，小方记录了如下数据．分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以________________________，再进行实验．25. 甲、乙两位同学在探究串联和并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，电压表一个，导线若干，他们交流后决定：(1)由甲同学向老师报告，要求增加的元件是______________，同时撤掉_______换取_______．(2)甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有将_________；电流表的量程_________(填“过大”或“过小”)．(3)在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是他断开开关又仔细观察，发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须将_____________________．(4)甲同学接着探究并联电路的电流规律，由于时间紧张，只测了干路电流和通过灯泡L1的电流，没有认真读数就整理了器材，只记得两次电流表指针偏转到的位置一样，都是12个小格，乙同学灵机一动帮助甲同学算出了通过灯泡L2的电流是________A，通过灯泡L1的电流是________A．答案1.【答案】A2.【答案】C3.【答案】C4.【答案】B5.【答案】D6.【答案】C7.【答案】D8.【答案】B9.【答案】C10.【答案】B11.【答案】C12.【答案】C13.【答案】A14.【答案】D15.【答案】A16.【答案】C17.【答案】C18.【答案】D19.【答案】A20.【答案】B21.【答案】C22.【答案】(1)串；正；断开开关(2)L1；0.5(3)b；一23.【答案】(1)没有注意观察电流表的量程(2)乙小组；避免实验的偶然性(3)①可行②不可行24.【答案】(1)试触(2).(3)电流表A被短路(4)将L1(或L2)换成另一个规格不同的灯泡25.【答案】(1)规格不同的小灯泡多个；电压表；电流表(2)开关断开；过小(3)电流表指针调到零刻度线处(4)0.96；0.24第11页，共11页。

九年级物理电流和电路专项训练100(附答案)

九年级物理电流和电路专项训练100( 附答案 )一、电流和电路选择题1．对于家庭电路说法正确的选项是（）A. 空气开关“跳闸”必定是出现了短路B. 台灯的开关和灯泡是串连连结的C. 电能表是丈量电功率的仪表D. 同时工作的用电器越多，总电阻越大【答案】 B【分析】【解答】解：A、当家庭电路发生短路或用电器的总功率过大时，电路中的电流过大，空气开关都会发生跳闸现象，故 A 错误；B、开关应与被控制的台灯串连，故 B 正确；C、电能表是丈量电路中耗费电能的仪表，故 C 错误；D、家庭电路顶用电器之间是并联的，由并联电路的电阻特色可知，同时工作的用电器越多，总电阻越小，故 D 错误．应选 B．【剖析】依据家庭电路空气开关跳闸的原由、开关的正确连结、电能表作用以及并联电路电阻特色的知识剖析解答．2．取两个同样的验电嚣甲和乙，使甲带电．乙不带电．能够看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连结起来．则甲乙金属箔张角的变化状况是（）A. 甲和乙都不变B.甲变小，乙张开C.甲变大，乙不变D.甲闭合，乙张开【答案】B【分析】【解答】当用金属导体连结验电器的金属球时，甲乙间有电荷的一挪动，甲验电器张角减小，乙验电器金属箔张开角度， B 切合题意， ACD不切合题意。

故答案为： B.【剖析】验电器经过金属箔角度的张开能够查验物体能否带电。

3．以下估测与实质状况符合的是（）A. 人体感觉舒坦的环境温度约为40℃B. 一支新的中华牌2B铅笔的长度约为30cmC. 教室里的日光灯正常工作时电流约为 1.8AD. 一本九年级物理课本平放在水平桌面上对桌面的压强盛概是52Pa【答案】D【分析】【解答】解： A、人体正常体温在37℃左右，感觉舒坦的温度在23℃左右． A 不切合题意；B、中学生张开手掌，大拇指指尖到中指指尖的距离大概18cm ，中华2B 铅笔的长度略小于 18cm，在 16cm 左右． B 不切合题意；C、电冰箱正常工作电流在1A 左右，教室中日光灯的工作电流比1A 小得多，在0.2A 左右． C 不切合题意；D、九年级物理课本的重力在G=2.6N左右，平放时与桌面的接触面积约S=500cm2=0.05m 2，对水平桌面的压强约p==52Pa．D 切合题意．故答案为： D．【剖析】依据学生对平时生活中温度、长度、电流大小和压强的计算解答.4．塑料梳子梳头时，头发简单被梳子“粘”起，以下现象中“粘”的原由与其同样的是（）A. 塑料吸盘“粘”在圆滑的瓷砖上B. 黑板擦“粘”在磁性黑板上C. 化纤布料衣服易“粘”在身上D. 两个铅块削平后挤压，“粘”在一同【答案】C【分析】【解答】解：用塑料梳子梳头发时，头发简单被梳子“粘”起，这是摩擦起电现象。

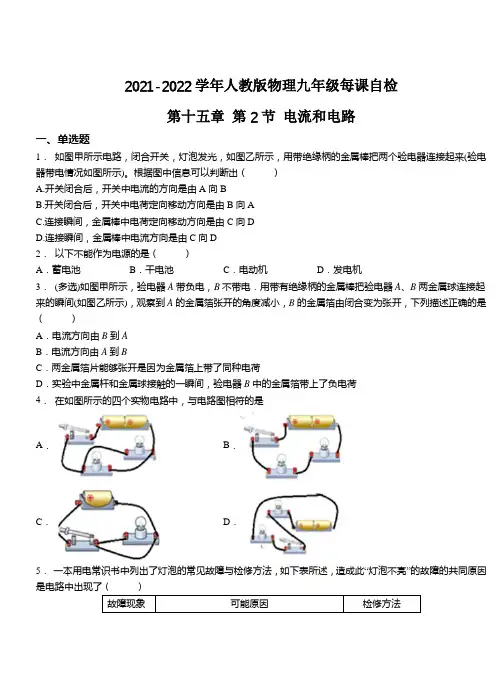

精品练习(附答案)《电流和电路》(新)人教版物理九年级(1)

2021-2022学年人教版物理九年级每课自检第十五章第2节电流和电路一、单选题1．如图甲所示电路，闭合开关，灯泡发光，如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来(验电器带电情况如图所示)。

根据图中信息可以判断出（）A.开关闭合后，开关中电流的方向是由A向BB.开关闭合后，开关中电荷定向移动方向是由B向AC.连接瞬间，金属棒中电荷定向移动方向是由C向DD.连接瞬间，金属棒中电流方向是由C向D2．以下不能作为电源的是（）A．蓄电池B．干电池C．电动机D．发电机3．(多选)如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开，下列描述正确的是（）A．电流方向由B到AB．电流方向由A到BC．两金属箔片能够张开是因为金属箔上带了同种电荷D．实验中金属杆和金属球接触的一瞬间，验电器B中的金属箔带上了负电荷4．在如图所示的四个实物电路中，与电路图相符的是A．B．C．D．5．一本用电常识书中列出了灯泡的常见故障与检修方法，如下表所述，造成此“灯泡不亮”的故障的共同原因故障现象可能原因检修方法A.短路B.通路C.断路D.支路6．高层建筑的墙体中有三根绞在一起的电线（如图甲所示），可以用如图乙所示的“测量仪”把它们区分开。

小华将A、B连接在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连接在一起时，小明将“测量仪”连在X、Y两端，灯泡发光，下列判断正确的是（）A．B和X是同一根电线，C和Y是同一根电线B．B和Z是同一根电线，C和Y是同一根电线C．A和Y是同一根电线，B和X是同一根电线D．A和Y是同一根电线，B和Z是同一根电线7．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上了正电，则下列说法正确的是（）A．a上的一些电子转移到b上，瞬时电流方向b→aB．b上的一些电子转移到a上，瞬时电流方向a→bC．b上的一些电子转移到a上，瞬时电流方向b→aD．a上的一些电子转移到b上，瞬时电流方向a→b8．如图所示是一个实物电路，则它的电路图应该是（）9．用导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为不能使小灯泡发光的是（）10．如图所示的电路中，正确的是（）二、填空题11．某兴趣小组同学将电子表与水培植物组合在一起，制作水培植物电子表：准备一盆水培植物，其中放养了几条小鱼和几个田螺，用镁带和铅笔芯做电极，插人水培植物的茎中，然后用导线将两个电极与一个没有电池的电子表连接成闭合电路，如上图所示，发现电子表能显示示数，则插上电极的水培植物相当于闭合电路中的。

(物理)九年级物理电流和电路题20套(带答案)含解析

（物理）九年级物理电流和电路题20 套( 带答案 ) 含分析一、电流和电路选择题1．如下图，闭合电键S 时，用电表能正确丈量电阻R1两头电压或经过电流的电路图是（）A. B. C. D.【答案】 B【分析】【解答】 A. 电源短路， A 不切合题意 .B. 电压表丈量电阻R1两头电压，也就是电源电压， B 切合题意 .C. 电压表的正负极接反了，不可以丈量， C 不切合题意 .D. 电源短路， D 不切合题意 .故答案为： B.【剖析】电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出 .电流表相当于导线 .2．如下图，开关S 闭合时，可能发生的现象是（）A. L1、 L2都不发光B. L1不发光、 L2发光C. 电池被烧坏D. L1发光、 L2不发光【答案】 B【分析】【解答】由图示电路图可知，开封闭合时，L1被短路，只有L2接入电路，则闭合开关后 L12发光，电池没有被短路，不会烧坏电池．不发光， L故答案为： B．【剖析】由图可知，当开封闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡1，所以灯泡 1 被短路．L L3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。

假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。

故答案为： A.【剖析】串连电路的特色是各用电器相互影响。

4．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.5．如图 A、 B、 C、 D 是依据下边的实物连结电路画出的电路图，此中正确的（）A. B. C. D.【答案】 D【分析】【解答】 A.有开关与两灯并联， A 不切合题意；B.两灯与两开关都是串连关系， B 不切合题意；C.中间的开关与上边的灯并联，且与下边的灯串连， C 不切合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图符合， D 切合题意；故答案为： D。

初中物理《电流与电路》练习题(附答案)

初中物理《电流与电路》练习题（附答案）1、两种带电形式【知识积累】（1）被摩擦过的物体具有了吸引轻小物体的性质，我们就说物体带了“电”或者说带了电荷。

这种用摩擦的方法使物体带电的形式，叫做摩擦起电。

（2）与带电的物体接触后，原来不带电的物体也带上了“电”，这种使物体带电的方式叫做接触带电。

【典型习题】【练习1】电脑使用一段时间后，散热扇的扇叶上会落有许多灰尘，这是因为扇叶在转动时与空气__________后可以吸引轻小物体。

【练习2】在空中飞行的飞机，因与空气发生了_____ 而带上了电荷，如果在着陆过程中没有将电荷中和，当地勤人员接近时，可能危及生命，所以飞机的轮胎常用______（选填“导体”或“绝缘体”）材料做成，从而避免造成危害。

【练习3】电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上有________，而具有______________的性质。

2、两种电荷【知识积累】（1）正电荷：人们把用丝绸摩擦过的玻璃棒带的电荷叫做正电荷。

（2）负电荷：人们把用毛皮摩擦过的橡胶棒带的电荷叫做负电荷。

（3）电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

拓展：①如果一个带电体排斥一个轻小物体，我们能判断它们都带电，而且都带同种电荷，才会相互排斥。

②如果一个带电体吸引一个轻小物体,我们不能判断这个轻小物体是否带电。

因为它们带上异种电荷能相互吸引。

如果它们中一个带电，一个不带电也能相互吸引。

【典型习题】【练习1】小球在带正电的物体附近被排斥，则小球（）A.一定带正电B.一定带负电C.可能带负电D.一定不带电【练习2】对静电现象的认识，下列说法中正确的是（）A.自然界只存在两种电荷B.同种电荷互相吸引，异种电荷互相排斥C.摩擦起电创造了电荷D.在各种带电微粒中，电子所带电荷量的大小是最大的【练习3】有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被吸引，再用乙靠近丙，发现丙被排斥（如图），则下列判断正确的是（）A.乙带正电，丙带正电B.乙带负电，丙带负电C.乙带负电，丙带正电D.乙带正电，丙带负电3、摩擦起电的实质【知识积累】（1）原子结构：原子是由原子核和核外电子组成的，原子核带正电，电子带负电；原子核又是由质子和中子组成的，质子带正电，而中子不带电，正常情况下，电子所带的负电荷数与原子核所带的正电荷数相等，所以原子对外不显电性。

人教版初中物理九年级第十五章《电流和电路》测试题(含答案)

初中物理九年级第十五章《电流和电路》测试题（含答案）姓名：班级：考号：一、单项选择题（每小题3分，共39分）1、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒2、与头发摩擦过的塑料梳子能“吸”起纸屑。

下列现象中“吸”的物理原理与其相同的是（）A．拔火罐时，罐子“吸”在皮肤上B．两块表面平滑的铅柱被挤压后“吸”在一起C．树叶被行驶的汽车“吸”入车底D．经常使用的电风扇叶片“吸”附上灰尘3、下列说法中正确的是（）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体4、如图所示为宾馆房间常用的取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作。

以下画出的四个电路元件的规定符号中，能表示房卡在电路中作用的是（）A．B．C．D．5、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示，再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。

则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒D．当C棒接触两验电器的金属球时，产生的电流方向为A到B6、下列关于电流、电路的说法正确的是（）A．电流的形成需要有电源，且要有闭合回路B．电流都是由自由电子定向移动形成的C．绝缘体不善于导电的原因是其内部没有电荷D．电流的方向一定与负电荷移动的方向相同7、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。

初中物理电流和电路练习题(附答案

一、选择题（共10题，每题2分，共20分）1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是( )A.一定是串联B.一定是并联C.可以串联，也可以是并联D.电灯与插座应该串联，彩电与电冰箱应该并联2、关于电流和电源，下列说法正确的是( )A.电路中只要有电源，就一定有电流B.电流是由电荷做无规则运动形成的C.在电源的外部，电流从电源的正极流向电源的负极 D ．金属导体中的电流方向与电子移动的房产相同3、连接串联电路的过程中，下列几点要求中没有必要的是( )A.按照电路图连接电路的过程中，开关应该是断开的B.每处接线都必须接牢C.必须从电池的正极开始依次连接开关S ，灯L 1和L 2，最后连到电池负极D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关 4、如图所示的电路中，哪个电路是正确的( )5、如图所示电路中，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是( ) A ．I 1=I 2=I 3 B ．I 1>I 2=I 3 C ．I 1>I 2>I 3 D ．I 1>I 3>I 26、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是( )7、某家用电器正常工作是，通过的电流大约为5A ，该用电器可能是( ) A 、电视机 B 、空调 C 、洗衣机 D 、白炽灯8、甲、乙两同学在做实验时，把电流表的“+”和“0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是( )A ．1.4AB ．0.24AC ．0.26AD ．0.28A9、如图所示，粗心的小强把电流表并联接在了L 1的两端。

(物理)九年级物理电流和电路专题训练答案及解析

（物理）九年级物理电流和电路专题训练答案及解析一、电流和电路选择题1．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，可以看到塑料绳的细丝纷纷散开，产生这种现象的原因是（）A. 大气有压力B. 分子间有相互作用力C. 磁极间有相互作用力D. 电荷间有相互作用力【答案】 D【解析】【解答】解：塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来，D符合题意。

故答案为：D。

【分析】摩擦起电，细丝带了同种电荷，同种电荷相互排斥.2．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（）A. 接线板上的开关与指示灯并联B. 接线板上的多个插座与指示灯串联C. “跳闸”的原因是接线板中的电路发生了断路D. “跳闸”的原因是接线板中的电路发生了短路【答案】D【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B不符合题意；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，C不符合题意、D符合题意．故答案为：D．【分析】用电器可以单独工作是并联电路，电流过大的原因有过载和短路.3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。

初三物理电流和电路测试卷(带答案)

初三物理电流和电路测试卷(带答案) 一、选择题（共18道总分36分）1、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M．在如图所示的四个电路图中，符合上述要求的是（）A．B．C．D．2、将灯L1L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小3、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A.B中的正电荷通过金属棒流向A，A的金属箔张角减小B.A中的自由电子通过金属棒流向B，B的金属箔张角增大C.A中的负电荷通过金属棒流向B，B中的正电荷通过金属棒流向AD.金属棒中瞬间电流的方向从A流向B，B的金属箔张角增大4、如图甲的电路中，R1、R2的电压与电流的关系如图乙所示，闭合开关，电阻R 2两端的电压U1，电路中的总电流为I1，电路消耗的总功率为P1；在不改变电源电压的情况下，用20Ω的电阻R3替换R1，此时R2两端的电压为U2，电路中的总电流为I2，电路消耗的总功率为P2，则（）A．R1:R2=1:3B．P1:P2=2:3C．U1:U2=1:2D．I1:I2=3:25、如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）A．电流表测的是L1的电流B．电流表测的是L2的电流C．电流表与电灯并联了D．电流表测的是干路中的电流6、摩擦过的物体带正电，是因为该物体(A)失去了离子；(B)失去了电子；(C)获得了电子；(D)电子没有损失。

7、现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A．B．C．D．8、下列说法正确的是:A. 负电荷定向移动不能形成电流;B. 电路中只要有电源，就一定有电流;C. 物理学规定负电荷的运动方向为电流方向;D. 在电源外部，电流从电源正极经用电器流向负极.9、如图所示的电路图中，要使灯泡L1和L2组成串联电路，应该只闭合开关，若要使灯泡L1和L2组成并联电路，应该只闭合开关．10、下列物品中，通常情况下属于导体的是A．绘画橡皮B．食盐水C．橡胶轮胎D．塑料尺11、把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（）A．一定是串联B．一定是并联C．可能是串联也可能是并联D．无法确定12、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA ＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是A.整理器材，结束实验B.换用不同规格的小灯泡，再测出几组电流值C.分析数据，得出结论D.换用电流表的另一量程，再测出一组电流值13、如图所示的电路中,小灯泡能够发光的是（）14、（2015•扬州）卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（）A．B．C．D．15、关于导体和绝缘体的下列说法中，正确的是（）A．导体善于导电是因为导体内有大量的电荷存在B．绝缘体不善于导电，是因为绝缘体内没有电荷存在C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D．有些绝缘体在一定的条件下可能变为导体16、如图所示是某同学研究串联电路中电流、电压特点的电路图。

初中物理电流和电路练习题(附答案

初中物理电流和电路练习题(附答案1、选择题1.C.可以串联，也可以是并联。

2.D.金属导体中的电流方向与电子移动的方向相同。

3.A.按照电路图连接电路的过程中，开关应该是断开的。

4.电路二是正确的。

5.C。

I1>I2>I3.6.光控声控。

7.D.白炽灯。

8.C.0.26A。

9.B.电流表损坏。

二、改错题一、电路中电流的方向是从正极流向负极。

在第2题中，D选项应该改为“金属导体中的电流方向与电子流动的方向相同”。

二、在连接串联电路的过程中，开关应该是断开的。

在第3题中，B选项应该改为“每处接线都必须接牢”。

三、在第9题中，粗心的XXX把电流表并联接在了L1的两端，此时如果闭合开关，一定会发生电流表损坏，而不是电源短路。

不参与控制。

现有两个电源，分别为U1=220V和U2=110V，L1的额定电流为2A，L2的额定电流为1A。

请回答以下问题：1）如何连接电路才能保证L1和L2的额定电流不超过？2）当S1和S2同时闭合时，L1和L2的电流分别为多少？3）当S1闭合，S2断开时，L1的电流为多少？4）当S1断开，S2闭合时，L2的电流为多少？5）当S1、S2都断开，S3闭合时，电路中的电流为多少？答案：1) 将L1和L2并联，接在U1和U2的交流电路中，L1和L2的额定电流不超过2A+1A=3A，因此电路中应该加上一个3A的保险丝来保护电路。

2) 当S1和S2同时闭合时，L1和L2并联，电路中的总电流为U1/U2=220V/110V=2，L1和L2的电流分别为2A和1A。

3) 当S1闭合，S2断开时，L1并联在U1上，电路中的电流为U1/L1=220V/2A=110A。

4) 当S1断开，S2闭合时，L2并联在U2上，电路中的电流为U2/L2=110V/1A=110A。

5) 当S1、S2都断开，S3闭合时，电路中的电流为0A，因为没有负载。

物理初三电流与电路练习题及答案

物理初三电流与电路练习题及答案一、选择题1. 电流的单位是：A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 库仑（C）答案：C2. 在以下哪种情况下，电流的方向从正上方流向正下方？A. 电子自由电子空间向正方向移动B. 正电荷从上方移动到下方C. 负电荷自由电子空间从上方渗透到下方D. 正电荷通过自由电子空间从上方穿过答案：D3. 下图为一个简单的电路示意图，其中电流方向为从左向右。

电流I1的大小为1A，电流I2的大小为2A，请问电流I3的大小为多少A？```----|---I1---->-----|---I2----->-----|---I3---->5Ω 3Ω 4Ω```A. 1AB. 2AC. 3AD. 4A答案：A4. 下图为一个平行电路示意图，其中R1、R2、R3的电阻分别为2Ω、4Ω和6Ω，请问电路总电阻为多少Ω？```------->----|---R1---->-------|2Ω |------->----|---R2---->-------|---R3---->4Ω 6Ω```A. 2ΩB. 4ΩC. 6ΩD. 12Ω答案：B二、填空题1. 一个电路中，电流为3A，电阻为10Ω，求电压的大小。

答案：30V2. 一个电路中，电压为12V，电阻为4Ω，求电流的大小。

答案：3A3. 一个电路中，电流为5A，电压为15V，求电阻的大小。

答案：3Ω4. 下图为一个串联电路示意图，其中R1、R2、R3的电阻分别为2Ω、4Ω和6Ω，请求电路总电阻。

```------->----|---R1---->-------|---R2---->------|---R3---->2Ω 4Ω 6Ω```答案：12Ω三、应用题1. 在一个电路中，已知电压为10V，电阻为5Ω，求电流的大小。

答案：2A2. 在一个电路中，已知电流为2A，电阻为8Ω，求电压的大小。
