异径偏心斜交三通CAD展开放样新方法
异径三通手工放样方法
异径三通手工放样方法异径三通是常用的管道连接件之一，具有连接不同直径管道的作用。
根据设计要求和实际工作需要，需要对异径三通进行手工放样，以进行制作和安装。
以下将详细介绍异径三通的手工放样方法。
1. 放样前的准备工作在进行异径三通放样之前，首先需要准备好所需的工具和材料，包括铁尺、量具、铅笔、纸板、铰链、锉刀和锯子等。
同时，还需要获得异径三通的相关参数，包括大口径管道的外径、小口径管道的外径、大口径管道与小口径管道的中心线距离等。
2. 异径三通的投影放样首先，将异径三通垂直于水平面放置，确定其外形，然后在纸板上画出异径三通的横截面图。
在图上标注出大口径管道的外径、小口径管道的外径以及中心线距离等参数。
通过测量和计算，将图上的参数转化为实际的尺寸。
3. 异径三通的展开图放样根据横截面图上的尺寸关系，将异径三通展成展开图。
首先，在纸板上画出一个与大口径管道外径相等的圆，作为展开图的底圆。
然后，确定大口径管道的中心线和小口径管道的中心线，将其延长至底圆上，作为展开图的直径线。
接下来，再绘制出大口径管道与小口径管道的圆心连线，作为展开图的切线。
然后，根据大口径管道的外径和小口径管道的外径，将切线延长至底圆外，并标注出切点。
通过连接两个切点和底圆上的点，形成异径三通展开图的侧面轮廓。
进一步，将底圆分割成若干等分，根据展开图的侧面轮廓，在每个等分的切点上画出切线，并将切线延长至底圆外。
然后，通过连接展开图上的切点和底圆上的点，得到异径三通展开图的上切线。
至此，异径三通的展开图放样完成。
4. 异径三通的剪裁加工根据展开图的尺寸，将其剪裁到所需的纸板上。
然后，将剪裁好的展开图固定在工作台上，在展开图上标注出各个部分的名称和定位孔。
接下来，使用铰链和锉刀等工具，按照展开图上的线条将异径三通逐步剪裁、形成。
先根据展开图上的上切线，将异径三通的上部切割出来。
然后，再根据展开图上的底圆和直径线，将异径三通的底部切割出来。
异径三通放样展开方法 -回复
异径三通放样展开方法-回复"异径三通放样展开方法"是一种在制作异径三通管件时用于绘制展开图的方法。
该方法可以帮助制造人员更准确地切割和折弯管件，以确保其符合设计要求。
在本文中，我将详细介绍这种方法的步骤和应用。
首先，让我们来了解一下什么是异径三通管件。
异径三通管件是一种管道连接件，通常用于连接不同直径的管道。
它具有一个主管和两个支管。
正确制作和安装异径三通管件对于管道系统的流体运行至关重要。
当我们需要制作一个异径三通管件时，首先需要准确测量和计算相关参数。
这些参数包括主管的直径、支管的直径、各支管和主管之间的距离等。
在本文的剩余部分，我们将假设我们已经得到了这些参数，并讨论如何使用异径三通放样展开方法。
异径三通放样展开方法的核心在于绘制三个相互连接的圆。
我们将以主管的中心为原点，绘制一个半径为主管半径的圆。
然后，我们根据支管直径和支管与主管之间的距离，以支管与主管的连接点分别为圆心，绘制两个相应的圆。
接下来，我们需要根据异径三通管件的要求将这些圆进行切割。
通常，切割有两种方式：轧及展开和展开轧压。
首先，我们将讨论轧及展开的方法。
这种方法适用于直径较小的管件。
我们可以在圆切割行上选择一个起始点，并在每个管道的支管上绘制平行线。
然后，通过连接这些平行线的顶点，我们可以得到支管的展开图。
对于直径较大的管件，我们将使用展开轧压方法。
这种方法先将一个支管按照切割线切开，然后按照展开图的形状绕着另一个支管进行弯曲。
最后，将两个切割好的半圆状管道连接起来，即可制作出异径三通管件。
在实际应用中，我们通常使用软件辅助绘制展开图。
这些软件可以根据输入的参数和要求，自动计算和绘制展开图。
例如，一些机械加工软件、CAD 软件和制图软件都可以完成这项任务。
总结一下，异径三通放样展开方法是一种在制作异径三通管件时使用的方法，可以帮助制造人员绘制准确的展开图。
通过绘制相互连接的圆和切割线，我们可以得到管件的展开形状。

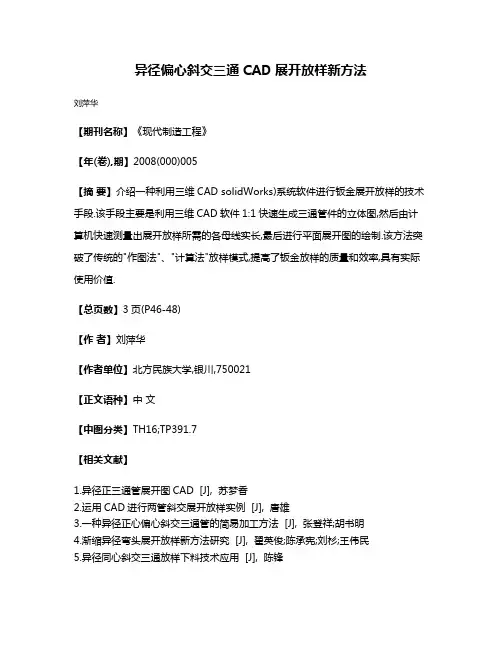

异径偏心斜交三通CAD展开放样新方法
异径偏心斜交三通CAD展开放样新方法
刘萍华
【期刊名称】《现代制造工程》
【年(卷),期】2008(000)005
【摘要】介绍一种利用三维CAD solidWorks)系统软件进行钣金展开放样的技术手段.该手段主要是利用三维CAD软件1:1快速生成三通管件的立体图,然后由计算机快速测量出展开放样所需的各母线实长,最后进行平面展开图的绘制.该方法突破了传统的"作图法"、"计算法"放样模式,提高了钣金放样的质量和效率,具有实际使用价值.
【总页数】3页(P46-48)
【作者】刘萍华
【作者单位】北方民族大学,银川,750021
【正文语种】中文
【中图分类】TH16;TP391.7
【相关文献】
1.异径正三通管展开图CAD [J], 苏梦香
2.运用CAD进行两管斜交展开放样实例 [J], 唐雄
3.一种异径正心偏心斜交三通管的简易加工方法 [J], 张登祥;胡书明
4.渐缩异径弯头展开放样新方法研究 [J], 翟英俊;陈承宪;刘杉;王伟民
5.异径同心斜交三通放样下料技术应用 [J], 陈锋
因版权原因，仅展示原文概要，查看原文内容请购买。
三通管放样加工制作
三通管放样加工制作三通管是用于管道分支、分流处的管件，按主管与分支管的同异分为同径三通和异径三通，按分支管轴线与主管轴线的夹角（α)分为正交三通（α＝90°)和斜交三通(α＜90°）。
图1-1为三通管的投影图。
图1-1 三通管的立体图和投影图1．同径正交三通管的展开及制作1．1 同径正交三通管的展开同径正交三通管展开图的步骤、方法如下。
①以O为圆心，以D／2为半径作半圆并6等分，得等分点4′、3′、2′、1′、2′、3′、4′。
②沿半圆直径4′4′方向，作一线段AB，AB＝πD，并将其12等分，得等分点1、2、3、4、3、2、1、2、3、4、3、2、1。
③在直线AB上过各等分点作垂线，同时由半圆上各等分点1′、2′、3′、4′向右引水平线与各垂直线相交，将所得的交点连成圆滑的曲线，即得三通支管展开图（又称雄头样板）。
④以直线AB为对称线,将44范围内的垂直线对称地向上截取，并用圆滑的曲线连起来，即得三通主管展开图(又称雌头样板)，如图1—2所示。
图1—2 同径正交三通管展开图1． 2 同径正交三通管的制作划线之前，应在主管和支管上划出定位十字架，并用样冲轻轻冲之,再分别把雌、雄样板中心对准管道中心线，划出切割线，便可进行切割.切割时，应根据坡口的要求进行，支管上要全部坡口,坡口的角度在角焊处为45°,对焊处为30°从角焊处向对焊处（即尖角处）逐渐缩小坡口角度，且要过渡均匀。
同径三通组对时，要求主管上开孔的大小与支管径相配，焊缝处的内缝相平，组对时用宽座角尺校正支管与主管间的角度为90°，然后点焊固定，最后进行焊接。
2．异径正交三通管的展开及制作异径正交三通管也称异径正三通,简称异径三通，图1—3为异径三通的立体图和投影图。
2．1 异径正交三通管的展开异径正交三通管的展开步骤、方法如下(见图1—4)。
图1—3 异径正交三通管的立体图与投影图图1—4 异径正交三通管的展开①根据主管(管Ⅱ)及支管(管Ⅰ）的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。
异径三通放样展开方法 -回复
异径三通放样展开方法-回复异径三通放样展开方法，是指将异径三通管件的展开图纸制作过程中所使用的一种方法。
在实际工程中，常常会遇到需要连接不同直径管道的情况，而异径三通管件就是一种常见的连接元件。
为了正确制作异径三通管件的展开图纸，需要掌握一定的展开方法和技巧。
接下来，我将一步一步回答关于异径三通放样展开方法的问题，并对其进行详细解析。
问题一：何为异径三通管件？异径三通管件是一种用于将不同直径的管道连接在一起的元件。
它由三个管道口组成，其中两个管道口具有不同的直径，通常用于管道系统中的分支连接或流体混合。
异径三通管件可以满足管道系统中不同直径管道的连接需求，方便流体的流动和分配。
问题二：为什么需要制作异径三通管件的展开图纸？制作异径三通管件的展开图纸是为了在实际施工中准确制作该管件所需要的展开形状。
展开图纸可以作为制作管件的参考依据，可以确保管件的尺寸、角度等准确无误。
通过制作展开图纸，可以减少误差，提高施工效率，保证管道系统的顺利运行。
问题三：展开图纸的制作方法是什么？制作异径三通管件的展开图纸需要掌握一定的制图知识和技巧，下面将介绍一种常用的展开方法。
步骤一：确定三通管件的结构和参数首先，需要明确异径三通管件的结构和参数，包括管道口的直径、角度、长度等。
可以根据实际工程需要，在平面上绘制出三通管件的示意图，并标注好各个参数。
步骤二：计算展开长度根据三通管件的结构和参数，可以通过数学计算的方法确定展开长度。
对于异径三通管件，其中一侧的展开长度可以通过直接计算得到，而另一侧的展开长度则需要通过辅助计算和绘图来求解。
步骤三：绘制展开图形在制作展开图纸时，可以借助CAD软件或手工绘图工具来进行绘制。
首先，根据确定的展开长度，在纸上绘制一条横线作为基准线。
然后，根据三通管件的结构和参数，在基准线上标注出各个管道口的位置和直径。
接下来，根据计算得到的展开长度，以基准线为轴心，绘制出曲线形状。
步骤四：校对和修正完成展开图形后，需要进行校对和修正。
三通管放样加工制作
三通管放样加工制作固定，最后进行焊接。
2．异径正交三通管的展开及制作异径正交三通管也称异径正三通，简称异径三通，图1—3为异径三通的立体图和投影图。
2．1 异径正交三通管的展开异径正交三通管的展开步骤、方法如下(见图1—4)。
图1—3 异径正交三通管的立体图与投影图图1—4 异径正交三通管的展开①根据主管(管Ⅱ)及支管(管Ⅰ)的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。
②将支管半圆6等分，得交点4、3、2、1、2、3、4，再从各等分点作支管轴线的平行线，与主管圆弧交于4′、3′、2′、1′、2′、3′、4′各点。
③沿直管直径44线的水平方向作一水平线段AB，AB=πD(D为支管管径)，并将其12等分，得各分点1、2、3、4、3、2、1、2、3、4、3、2、1各点。
④由直线AB上的各等分点作垂直引下线，然后由主管圆弧上各交点向右引水平线，对应相交于各点，用圆滑的曲线把各相交点连接起来，即得支管展开图(又称雄头样板)。
⑤再延长支管圆中心线的垂线，将此垂线的某一点定为1°，在此直线上以1°为中心，上下对称量取主管圆弧上的弧长，得交点1°、2°、3°、4°，通过这些点作支管圆中心垂线的垂直线。
⑥过支管与主管圆弧的各相交点4′、3′、2′、1′、2′、3′、4′作支管圆中心垂线的平行线，对应相交于各点，用圆滑的曲线将各相交点连接起来，即得三通主管展开图(又称雌头样板)。
2．2 异径正交三通管的制作划线之前，应先在主管和支管上划出定位十字线，并用样冲轻轻冲之，分别把雄、雌样板中心对准管道中心线划出割线，然后即可进行切割，组对时应用宽座角尺校正支管与主管的角度为90°，支管管端应与主管内壁相平，支管不得伸入主管管腔内。
3．同径斜交三通管的展开及制作同径斜交三通管简称同径斜三通，图1—5为同径斜三通的立体图和投影图。
异径偏心斜交三通CAD展开放样新方法
异径偏心斜交三通CAD展开放样新方法异径偏心斜交三通是一种常用于管道系统的连接器件，它由两个相交的中心徑向不同的圆柱体构成。
在CAD设计中，展开放样是一种常见的技术，用于将三维物体展开成二维图形，以便进行加工和制造。
然而，对于异径偏心斜交三通的展开放样来说，由于其结构的特殊性，传统的展开方法存在一些问题，如计算复杂、精度低等。
因此，需要开发一种新的方法来实现该异径偏心斜交三通的CAD展开放样。
新方法的主要思路是将异径偏心斜交三通的展开问题转化为求解多个圆台展开的问题。
具体步骤如下：1.建立三维模型：在CAD软件中，根据异径偏心斜交三通的结构参数，建立其三维模型，包括两个相交的圆柱体和一个偏心的配接体。
2.切割圆柱体：将两个圆柱体根据与偏心的配接体的相交平面进行切割，得到多个截面。
3.圆台展开：对每个截面进行圆台展开，即将圆台展开成矩形。
展开的方法可以采用传统的等变形展开法或者参数化展开法。
4.拼接展开图形：根据切割的顺序和位置，拼接所有的展开图形，得到异径偏心斜交三通的总展开图形。
通过该新方法，可以有效地解决异径偏心斜交三通的展开问题，并实现高精度的展开图形。
与传统的展开方法相比，该方法具有如下的优点：1.计算简单：将异径偏心斜交三通的展开问题转化为多个圆台展开的问题，减少了计算的复杂性，提高了展开的效率。
2.精度高：采用等变形展开法或者参数化展开法，可以确保展开图形的准确性和精度。
3.易于制造：展开图形是二维的，可以直接应用于加工和制造过程中，提高了制造的效率和便利性。
需要注意的是，该新方法在实际应用中仍然需要进一步研究和验证。
同时，对于特殊形状的异径偏心斜交三通，可能需要进一步优化算法或开发专门的软件工具。
三通管放样加工制作
三通管放样加工制作三通管是用于管道分支、分流处的管件，按主管与分支管的同异分为同径三通和异径三通，按分支管轴线与主管轴线的夹角（α)分为正交三通(α＝90°）和斜交三通（α＜90°)。
图1—1为三通管的投影图.图1—1 三通管的立体图和投影图1．同径正交三通管的展开及制作1．1 同径正交三通管的展开同径正交三通管展开图的步骤、方法如下.①以O为圆心，以D／2为半径作半圆并6等分，得等分点4′、3′、2′、1′、2′、3′、4′.②沿半圆直径4′4′方向，作一线段AB,AB＝πD，并将其12等分，得等分点1、2、3、4、3、2、1、2、3、4、3、2、1。
③在直线AB上过各等分点作垂线，同时由半圆上各等分点1′、2′、3′、4′向右引水平线与各垂直线相交，将所得的交点连成圆滑的曲线，即得三通支管展开图（又称雄头样板）。
④以直线AB为对称线，将44范围内的垂直线对称地向上截取，并用圆滑的曲线连起来，即得三通主管展开图(又称雌头样板），如图1—2所示。
图1—2同径正交三通管展开图1．2 同径正交三通管的制作划线之前，应在主管和支管上划出定位十字架，并用样冲轻轻冲之，再分别把雌、雄样板中心对准管道中心线，划出切割线，便可进行切割。
切割时，应根据坡口的要求进行，支管上要全部坡口，坡口的角度在角焊处为45°,对焊处为30°从角焊处向对焊处（即尖角处）逐渐缩小坡口角度,且要过渡均匀。
同径三通组对时，要求主管上开孔的大小与支管径相配，焊缝处的内缝相平,组对时用宽座角尺校正支管与主管间的角度为90°,然后点焊固定，最后进行焊接。
2．异径正交三通管的展开及制作异径正交三通管也称异径正三通，简称异径三通，图1—3为异径三通的立体图和投影图。
2．1 异径正交三通管的展开异径正交三通管的展开步骤、方法如下（见图1—4).图1—3异径正交三通管的立体图与投影图图1—4异径正交三通管的展开①根据主管（管Ⅱ）及支管(管Ⅰ）的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。
机械制图展开图的原理和展开放样方法
机械制图展开图的原理和展开放样方法五、三通的展开1. 三通及其主要参数三通是管路引出一个分支管时的连接件。
如果在一个连接件上同时引出二个支管，那就是四通了。
这里我们只介绍三通，因为只要会做三通，用同样的方法再做一个支管不就成了四通！支管与主管口径相同时的三通叫等径三通，口径不同时则叫异径三通；支管中心线与主管中心线相交，交角为90°叫正三通，否则叫斜三通；如果中心线不相交，那就叫偏三通；还有，支管与主管截面形状都不同的三通叫异形三通。
列出这么些三通的目的不仅是提出一个分类名称，还想告诉大家：从展开和制造的角度看，加工时它们一个比一个难。
因为课时的限制，本次实训的重点只能放在难度不大的圆管三通制作上。
圆管三通的主要参数有：三通的角度；主管、支管的直径；支管对主管的偏心距；其他相关大小尺寸。
圆管三通的展开与圆管弯头一样采用平行线法展开。
对数理基础较好的学生来说，展开的难度不在于展开方法的掌握，而在于精确作图的操作功夫。
从这一个例题开始，我们应该把关注的重心转移到几何画图的技能训练上来，不但要知道怎么画，还要熟练、精确和迅速地画好展开图。
2. 等径斜三通的展开请看图2-3-3a。
1) 已知条件如图2-3-3a所示：主管外径 j88.5 支管外径 j88.5 中心线夹角45°样板厚度 0.5 主、支管管端到开口的最段距离均为502) 展开要求⑴求作支管的外包样板和主管的开孔样板；⑵方法正确；（按照指定的平行线法展开）⑶作图精确。
（作图精度≤0.5，展开长度≤±1，展开曲线连接圆滑，线宽＜0.5）3) 展开分析⑴本题两等径管相贯，中心线相交；正因为等径，故其相贯线不能偏向任何一方，因此在立面图中相贯线只能是中心线夹角的平分线；⑵从图中∠A0B和∠A0D看支管，其实就是两个不同角度弯头里边的一半，因此支管的展开跟弯头的展开方法是一样的；⑶ 展开曲线应该是相位相差180°的两个半波正弦曲线相连而成。
异径偏心斜交三通CAD展开放样新方法
现代制造工程２００８年第５期ＣＡＤ／ＣＡＥ／ＣＡＰＰ／ＣＡＭ异径偏心斜交三通ＣＡＤ展开放样新方法刘萍华（北方民族大学，银川７５００２１）摘要：介绍一种利用三维ＣＡＤｓ０１ｉｄｗｏｒｌ婚系统软件进行钣金展开放样的技术手段。
该手段主要是利用三维ＣＡＤ软件ｌ：ｌ快速生成三通管件的立体图，然后由计算机快速测量出展开放样所需的各母线实长，最后进行平面展开图的绘制。
该方法突破了传统的“作图法”、“计算法”放样模式，提高了钣金放样的质量和效率，具有实际使用价值。
关键词：２Ｄ草图；３Ｄ草图；实体造型；智能标注；三通中图分类号：ＴＨｌ６；ＴＰ３９１．７文献标识码：Ｂ文章编号：１６７ｌ＿３１３３（２００８）０５—００４６—０３三通管件的展开放样是工程实际中一项经常开展的工作，在各种管道施工中，三通管件的制作量很大，特别是对于压力管道施工中的三通展开放样，为了保证焊接质量，其放样下料精度要求很高，因此，三通的展开放样在实际工程中占有很重要的位置。
三通管件是指由圆形管子相交形成的三个端口均为圆的构件，根据三端口的尺寸及相对位置，有等径（异径）同心直交三通、等径（异径）同心斜交三通、异径偏心斜交三通等，其中，异径偏心斜交三通相对前两种管件，其展开放样过程相对较复杂，因此，以此为例可较全面说明其展开放样过程。
传统三通放样方法有“作图法”、“计算法”。
“作图法”就是通过绘制管件的投影视图，求出管件展开所需的各母线实长，依据母线实长绘制其平面展开图。
“计算法”则是通过计算公式，求出管件展开所需的各母线实长，依据母线长度绘制其平面展开图。
上述两种方法，是多年来人们一贯使用的传统放样方法，随着三维ＣＡＤ技术的不断发展，尤其是近几年来，ＣＡＤ系统软件在工程设计领域等到了广泛应用，日益显示其优越性。
三维ＣＡＤ应用于钣金展开放样领域，目前还没有相关资料介绍，作者结合ＣＡＤ／ｃＡＭ教学实际以及工程设计经验，在该方面进行了积极探索和探讨，实践证明利用三维ＣＡＤ进行钣金件的展开放样，步骤简单、清晰，所求得的钣金展开数据准确可靠，是优于传统放样模式的一种新的、高效的钣金展开放样方法。
三通管的展开
三、三通管的展开1、等径直角三通管展开图作图步骤如下：1）按已知尺寸画出主视图和断面图，由于两管直径相等，其结合线为两管边线交点与轴线交点的连线，可直接画出。
2）6等分管I断面半圆周，等分点为l、 2、 3、 4、 3、2、l。
由等分点引下垂线，得与结合线1′－4＇—l′的交点。
3）画管I展开图。
在CD延长线上取l－l等于管I断面圆周长度，并12等分。
由各等分点向下引垂线，与由结合线各点向右所引的水平线相交，将各对应交点连成曲线，即得所求管I展开图。
4）画管Ⅱ展开图。
在主视图正下方画一长方形，使其长度等于管断面周长，宽等于主视图AB。
在B′B〃线上取4－4等于断面1／2圆周。
6等分4－4，等分点为4、 3、2、 l、 2、 3、4，由各等分点向左引水平线，与由主视图结合线各点向下所引的垂线相交，将各对应交点连成曲线，即为管Ⅱ开孔实形。
A′B＇B″A″即为所求管Ⅱ展开图。
图3-7 等径直角三通管展开图2、异径直交三通管展开作图方法和步骤：1）依据所给尺寸画出异径直交三通管的侧视图（主管可画成半圆），按支管的外径画半圆。
2）将支管上半圆弧6等分，标注号为4、3、2、1、2、3、4。
然后从各等分点向上向下引垂直的平行线，与主管圆弧相交，得出相应的交点4＇、3＇、2＇、1＇、2＇、3＇、4＇。
3）将支管图上直线4--4向右延长得AB直线，在AB上量取支管外径的周长（πD），并12等分之，自左向右等分点的顺序标号是1、2、3、4、3、2、1、2、3、4、3、2、1。
4）由直线AB上的各等分点引垂直线，然后由主管圆弧上各交点向右引水平线与之相交，将对应点连成光滑曲线，即得到支管展开图（俗称雄头样板）。
5）延长支管圆中心的垂直线，在此直线上以点1°为中心，上下对称量取主管圆弧上的弧长，得交点1°、2°、3°、4°、3°、2°、1°。
异径三通手工放样方法
异径三通手工放样方法在进行异径三通手工放样之前，首先要明确什么是异径三通。
异径三通是管道连接件的一种，用于将两根不同直径的管道连接在一起，并且在连接处形成一个分支。
在实际工程中，我们经常会遇到需要使用异径三通的情况，因此掌握异径三通的手工放样方法对于管道工作者来说非常重要。
首先，我们需要准备的工具和材料有：钢尺、圆规、铅笔、白纸、剪刀、胶水、细木条等。
接下来，我们按照以下步骤进行异径三通手工放样：1. 首先，确定大管道和小管道的直径，并记录下来。
然后，在白纸上用钢尺和圆规画出大管道和小管道的横截面。
根据实际情况，可以选择合适的比例尺，比如1:10或1:20。
2. 接着，根据大管道和小管道的直径，在白纸上画出两个同心圆，分别代表大管道和小管道的横截面。
然后，根据异径三通的结构特点，在大管道上标出三个等分点，分别记为A、B、C；在小管道上也标出三个等分点，分别记为D、E、F。
3. 然后，连接大管道和小管道的分支部分，可以选择一根细木条，将其弯曲成与大管道和小管道横截面相吻合的形状，并用胶水固定在白纸上。
这样我们就可以得到异径三通的手工放样模型。
4. 最后，使用剪刀将白纸上的异径三通手工放样模型剪下来，然后按照剪裁好的模型在金属板上进行裁剪，最后将各个部分焊接在一起，就可以得到异径三通的制作完成。
通过以上步骤，我们就可以完成异径三通的手工放样。
这种方法简单易行，不需要复杂的计算和绘图工具，适用于一般的工程设计和制作。
当然，在实际工程中，可能会遇到更复杂的异径三通结构，需要根据具体情况进行调整和改进。
总的来说，异径三通手工放样方法是管道工作者必备的基本技能之一。
掌握了这种方法，可以更好地应对实际工程中的需要，提高工作效率，保证工程质量。
希望本文所述方法对大家有所帮助，也希望大家在实际操作中多加练习，不断提高自己的技能水平。
异径同心斜交三通放样下料技术应用
- 39 -第7期异径同心斜交三通放样下料技术应用陈锋（大庆油田工程建设有限公司国际事业部， 黑龙江 大庆 163416）[摘 要] 石油化工工程项目的工艺管道安装中，三通制作量非常大。
异径同心斜交三通放样下料难度较大。
传统施工方法是施工现场对三通进行计算并放样。
不但过程复杂而且很难一次成型。
本文提出了一种新的计算机辅助放样技术，应用Solid works软件进行异径同心斜交三通展开放样，与目前传统的三通放样技术相比，既提高了三通的放样效率，又提高了精度。
[关键词] 异径同心斜交三通；Solidworks软件；相贯线；放样；下料作者简介：陈锋（1982—），男，黑龙江大庆人，2007年毕业于长江大学材料成型及控制工程专业，工程师，主要从事石油化工基建工程施工技术与管理工作。
三通是由两个管道相交组成的管件，通常由主管和支管组成。
在石油、天然气、化工场站工程中，使用非常广泛，制作量非常大，三通下料放样的精度直接影响了管道组对焊接质量，异径同心斜交三通下料放样是工程施工的难点。
传统的异径同心斜交三通放样方法有作图法、计算法[1]。
作图法是通过绘制管件的投影视图，求出管件展开所需的各母线实长，依据母线实长绘制其平面展开图。
计算法则是通过计算公式，求出管件展开的各母线实长，依据母线长度绘制其平面展开图[2]。
这两种放样方法效率低，放样精度不高，并且对工种技术水平要求特别高。
本文采用一种新颖的计算辅助放样技术，应用Solidworks 软件进行异径同心斜交三通展开放样，简单快捷高效，放样数据准确，提高了三通下料放样的精度。
1 异径同心斜交三通结构组成主管直径Ф=426mm ，长度L=1400mm ，支管直径Ф=273mm ，支管中心点A 距离主管端部中心B 的距离为695mm ，支管轴线和主管轴线相交于O ，支管轴线相对于主管轴线夹角45°。
计算支管的相贯线长，并绘制支管平面展开图。
图1为异径同心斜交三通结构图，图2为异径同心斜交三通投影图。
异径三通放样展开方法
异径三通放样展开方法
异径三通放样展开的方法主要有以下几种：
1. 图解法：根据三通管的视图，以相贯线为界，分别作出大、小圆管的展开图。
具体步骤如下：
将小圆圆周等分若干分，过各等分点找出主视图相贯线上相应各点。
将项圆展成一直线，量取若干段等距离，使每段等于相应的弧长。
2. 计算法：根据三通管的尺寸，通过计算得出展开图的尺寸。
具体步骤如下：计算小管径端的展开周长，按管径中径计算，即π(d+t)。
计算开孔端展开周长，按小管径内径计算，即πd。
等径三通管及虾节弯头展开周长以管子外径计算，即πD。
3. VBA程序法：通过编写VBA程序，自动计算并绘制出展开图。
这种方法需要一定的编程知识，但可以大大提高工作效率。
以上是异径三通放样展开的三种主要方法，可以根据实际情况选择合适的方法进行操作。
四种常见三通管的简易展开方法
四种常见三通管的简易展开方法作者：刘会霞来源：《学习导刊》2014年第06期摘要圆管展开适合用平行线展开方法，但展开时需要画很多的线条，略显繁琐。
在熟练掌握平行线展开法和四种三通展开的基础上，如果能尽量简化作图，将取到事半功倍的效果。
本文详细介绍四种常见三通管的简易展开法。
关键词常见三通管简易展开法一、等径正交三通管已知管子直径D，立管高h。
1、立管展开图（1）画矩形，长为管子的断面周长πD，宽为立管的高h。
（2）把πD12等分，等分点依次为4、3、2、1、2、3、4、3、2、1、2、、3、4，过各等分点向上作垂线。
（3）在矩形左边（或右边）以管子半径为半径画辅助1/4圆周，并3等分，等分点依次为1'、2'、3'、4'。
（4）过1'、2'、3'、4'点向右引水平线，和（2）的垂线相交。
（5）光滑连接各交点即为立管展开图。
2、主管上开孔的展开图在立管展开图中部1——1范围内，画出曲线的对称的另一半，即得孔的展开图。
图1等径正交三通管展开图二、等径斜交三通管已知管子直径D，支管长L，两管中心线夹角α。
1、如右图所示，先求r1、r22、立管展开图（1）画矩形，长为管子的断面周长πD，宽为立管的长L。
（2）把矩形的长12等分，等分点分别为1、2、3、4、5、6、7、6、5、4、3、2、1，过各等分点向上作垂线。
（3）在矩形左右两端分别以r1和r2为半径画1/4圆周，分别3等分，等分点分别为1、2、3、4和4、5、6、7。
（4）分别过各等分点引水平线，和（2）的垂线分别相交。
（5）光滑连接各交点，即得立管展开图。
3、水平管开孔的展开图（1）在立管展开图4——4范围内，延长过等分点5、6、7、6、5的素线，按顺序分别取过3、2、1各条素线实长。
（2）光滑连接各点，即为开孔展开图。
图2等径斜交三通管展开图三、异径正交三通管的展开已知管子半径R、r，支管高h。
异径斜三通放样与计算
异径斜三通放样与计算
异径斜三通是一种常见的管道连接方式，它可以实现三根不同直径的管道的连接。
通过这种连接方式，可以在管道系统中实现流体的分流、合流或转向。
在工程设计中，异径斜三通的放样和计算是非常重要的一环。
放样是指根据给定的管道直径和角度，在纸面上绘制出异径斜三通的形状。
放样过程中，需要考虑到三通的尺寸、角度以及连接方式。
首先，根据给定的直径和角度，可以确定三通的几何形状。
然后，根据几何形状，在纸面上绘制出三通的外形。
最后，根据外形，确定三通的尺寸和连接方式。
这样，就完成了异径斜三通的放样。
计算是指根据给定的管道直径和角度，计算出异径斜三通的尺寸和连接方式。
计算过程中，需要考虑到三通的几何形状、流体流动特性以及材料特性。
首先，根据给定的直径和角度，可以确定三通的几何形状。
然后，根据几何形状和流体流动特性，计算出三通的尺寸。
最后，根据三通的尺寸和材料特性，确定三通的连接方式。
这样，就完成了异径斜三通的计算。
在实际工程中，异径斜三通的放样和计算是非常重要的一环。
它不仅可以保证管道系统的正常运行，还可以减少材料的浪费和工程的成本。
因此，对于工程师来说，掌握异径斜三通的放样和计算是非常必要的。
异径斜三通的放样和计算是工程设计中不可或缺的一部分。
通过合理的放样和计算，可以实现管道系统的正常运行，减少材料的浪费和工程的成本。
因此，工程师需要掌握异径斜三通的放样和计算技术，以保证工程质量和效益。
异径带补料正交三通放样下料说明
异径带补料正交三通放样下料说明1、本构件为异径圆管垂直相交所形成的三通，外加两半圆、两三角板补料。
该构件通风阻力比无补料的要小一些。
2、图中d1为主管内直径，d2为支管内直径，L1为主管长度，L2为主管边到两管中线交点长度，h为主管中线到支管口高度，Lp为补料水平距离，hp为补料垂直高度， b1为主管板材厚度，b2为支管板材厚度，以上数据由操作者根据图纸或已知条件确定后输入。
要求d2、b1、b2>0；Lp、hp>0；L2>d2/2+b2+Lp；L1-L2> d2/2+b2+Lp； h >= d1/2+b1+Lp；d1>d2。
如数值不符合要求，请按提示重新输入数据。
3、圆管周长需n等分来计算各素线实长，n的数值必须是4的整倍数，由操作者根据直径及精度要求确定，n的数值越大，展开图的精度越高，但画展开图的工作量相应增加。
一般取n=16~36已可相当准确下料。
4、展开图采用平行线法放样下料，即把整个圆管分成若干条平行线进行计算放样。
所输出数据按不铲坡口形式作板厚处理，操作者可根据展开图及相关数据直接在板材上画线下料（如要在成品管上下料，需另加板厚尺寸）, 具体可参照展开示意图按如下方法放样下料：(一)、支管下料方法：(1)、画一直线段，长度等于S2，将线段分成n等份，每份长度等于m2；(2)、过各等分点向下画线段的垂直线，以线段两端及中点为起点分别在各等分垂直线上按图依次量取ha(1)~ha(n/4+1)高度。
(3)、按图以n/4+1线为转折点分别用光滑曲线连接量取的各点，即为支管的展开图。
(二)、补料的下料方法：(1)、画一直线段，长度等于S2/2，将线段分成n/2等份，每份长度等于m2；(2)、按图过各等分点向线段的两边画垂直线，从线段中点分别向下边及上边在各等分垂直线上按图依次量取ka(1)~ka(n/4+1)、kb(1)~kb(n/4+1)高度；(3)、按图用光滑曲线连接量取的各点，即为补料圆弧板的展开图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代制造工程２００８年第５期ＣＡＤ／ＣＡＥ／ＣＡＰＰ／ＣＡＭ异径偏心斜交三通ＣＡＤ展开放样新方法刘
萍华（北方民族大学，银川７５００２１）摘要：介绍一种利用三维ＣＡＤｓ０１ｉｄｗｏｒｌ婚系统软件进行钣金展开放样的技术手段。
该手段主要是利用三维ＣＡＤ软件ｌ：ｌ快速生成三通管件的立体图，然后由计算机快速测量出展开放样所需的各母线实长，最后进行平面展开图的绘制。
该方法突破了传统的“作图法”、“计算法”放样模式，提高了钣金放样的质量和效率，具有实际使用价值。
关键词：２Ｄ草图；３Ｄ草图；实体造型；智能标注；三通中图分类号：ＴＨｌ６；ＴＰ３９１．７文献标识码：Ｂ文章编号：１６７ｌ＿３１３３（２００８）０５—００４６—０３三通管件的展开放样是工程实际中一项经常开展的工作，在各种管道施工中，三通管件的制作量很大，特别是对于压力管道施工中的三通展开放样，为了保证焊接质量，其放样下料精度要求很高，因此，三通的展开放样在实际工程中占有很重要的位置。
三通管件是指由圆形管子相交形成的三个端口均为圆的构件，根据三端口的尺寸及相对位置，有等径（异径）同心直交三通、等径（异径）同心斜交三通、异径偏心斜交三通等，其中，异径偏心斜交三通相对前两种管件，其展开放样过程相对较复杂，因此，以此为例可较全面说明其展开放样过程。
传统三通放样方法有“作图
法”、“计算法”。
“作图法”就是通过绘制管件的投影视图，求出管件展开所需的各母线实长，依据母线实长绘制其平面展开图。
“计算法”则是通过计算公式，求出管件展开所需的各母线实长，依据母线长度绘制其平面展开图。
上述两种方法，是多年来人们一贯使用的传统放样方法，随着三维ＣＡＤ技术的不断发展，尤其是近几年来，ＣＡＤ系统软件在工程设计领域等到了广泛应用，日益显示其优越性。
三维ＣＡＤ应用于钣金展开放样领域，目前还没有相关资料介绍，作者结合ＣＡＤ／ｃＡＭ教学实际以及工程设计经验，在该方面进行了积极探索和探讨，实践证明利用三维ＣＡＤ进行钣金件的展开放样，步骤简单、清晰，所求得的钣金展开数据准确可靠，是优于传统放样模式的一种新的、高效的钣金展开放样方法。
尤其适宜较为复杂的或使用传统方法放样存在一定困难的钣金件的展开放样。
本文以异径偏心斜交三通为例，采用三维ＣＡＤ软件ｓｏｌｉｄＷｏｒｋｓ阐述了其展开放样过程。
４６１问题的提出图１所示为一异径偏心斜交三通的立体图和投影视图。
从图１ｂ主视图中可以看出主管直径筇００，长度５００，支管直径担２０，支管端面中心点Ｂ距主管轴线高４５０，支管轴线和主管对称线相交于点Ａ，支管轴线相对主管轴线倾斜６０。
，从左视图中可以看出主管轴线和支管轴线偏心１２５。
要求求出西２２０支管的母线长，绘制支管
平面展开图进行展开放样。
”立体图ｂＪ投影视图图１异径偏心斜交三通２三通管件实体造型２．１主管实体造型１）选择“右视基准面”、“草图绘制（２Ｄ草图）”、“圆”命令，以坐标原点为圆心，绘制主管筘００，见图２ａ。
２）选择“退出草图”、“特征”、“拉伸凸台”命令，拉伸方式“两侧对称”，拉伸长度输入５００，生成相对于“右视基准面”对称的主管的实体图，见图２ｂ。
２．２支管实体造型１）创建“基准面１”，选择“参考几何体”、“基准面”命令，参考基准面选择“前视基准面”，距离输入１２５，见图３ａ，生成支管中心线所在的平面“基准面万方数据万方数据Ｃ＾ＩⅣＣ＾Ｅ／ＣＡＰＰ／Ｃ＾Ｍ现代；射造Ｊ：程２∞８年笫５期。
卿”命令．眦端点日为圆心，绘制支瞥｛２２０，见圈５。
５）选择“趟出草田”、“特征”、“拉伸凸台”命令．托伸方式“成形刘实体”．见圈６ａ．选择主管宴体．生成支管宴体．见图６ｂ。
２３将支管轴线与ｙ轴平行（即铅垂）１）选择“插入“、“特征”、“穆围５维斜点杼￥２■）襄｛◇ｄ～瞳诳『＼器竺ｉ檩霉／基萄
�9�9 ＿ｌ＼、０‖０圃＿Ｌ蜀Ｅ善＝二ｌ＼一．，出叠■Ｉ兰．．Ｉ妒∞ｉ＝：Ｊ■，ｒ目８１２警”主管扯加硼器童ｉ～莲落一鹭鹜。
哆螽独爹．。
三舀一黎譬莓争ｌｌ＿羔蒸徽～≮ｉ万方数据万方数据现代制
造工程２００８年第５期ＣＡＤ／ＣＡＥ／ＣＡＰＰ／Ｃ
ＡＭ图９绘制支管母线图１０担２０支管母线实长图表ｌ∞加支管母线实长测量数据３绘制批２０支管平面展开图形依据表ｌ数据，绘制犯２０支管平面展开图，见图１１。
按照图１１，可进行支管的平面展开下料。
４三通类构件实体展开放样步骤１）根据三通几何尺寸，利用ＳｏｌｉｄＷｏｒｋｓ的造型基４Ｒ本命令，ｌ：１生成三通的立体造型。
２）利用“参考几何体”中的“点”命令，等分端面圆周若干等份。
３）利用“３Ｄ草图”、“中心线”命令，绘制各母线。
４）退出“３Ｄ草图”状态，利用“智能尺寸”命令测得各母线长，分类列表。
５）依据所测各母线实长，绘制构件平面展开图形进行平面下料。
５结语图１ｌ犯２０支管平面下料展开图利用三维ＣＡＤｓｏｌｉｄｗ
ｏｒｌ蹭软件对三通进行立体放样简单快捷，只要熟悉掌握软件的几个相关命令，对零件进行１：１的三维造型，形成相贯线，绘制出数条母线，然后进行“智能标注”，就能准确计算出母线长度，对于三通类零件，不管其尺寸大小、复杂程度如何，只要参照上述步骤进行，均能快速计算出结果。
相对于传统的放样方法，该方法不仅提高了效率，而且准确度大大提高。
参考文献：〔１】刘萍华．基于鼬ｄｗ盯ｌ【８的钣金件立体展开放样〔Ｊ〕．现代制造工程，２００７（１０）．〔２〕翟洪绪．钣金展开计算法〔Ｍ〕．北京：机械工业出版社．２００５．〔３〕袁
筱麟．钣金展开放样ｃＡＤ〔Ｍ〕．北京：机械工业出版社。
２００６．作者简介：刘萍阜。
副教授，主要研究方向：机械ＣＡＤ／ＣＡＭ。
作者通讯地址：北方民族大学材料学院（银川７５００２１）Ｅ�9�9 叫ｍ：ｌｐｈ＠１６３．Ⅱ．∞ 收稿日期：２００８ＪＤ２粕万方数据万方数据。
