设置尺寸标注样式
Proe5.0 工程图教程之--标注样式的设置

Proe5.0 工程图教程之--标注样式的设置前面我出了几节工程图的教程,我的标注样式都是设置好的,如果朋友们是第一次用proe 做工程图,会发现,标注出来的尺寸比较难看,包括字体,箭头的样式,都很古怪,如下图:那么我们在正式做工程图之前,需要对proe的标注样式进行设置,并保存,这是一个一劳永逸的操作,只要设置一次,并保存好文件,后续就可以一直用下去。
如何设置呢,请请往下看: 下面开始教程,阅读说明:图片在上,注释文字在下方,该教程又本人(幽助)原创,首发沐风论坛,转载请保持其完整性,并注明出处,谢谢!在工程图界面,点击【文件】-【绘图选项】。
弹出的窗口就的标注样式设定的所有选项,我们可以看【说明】这里一栏,都是中文的,可以根据自己的需求和喜好来调整。
比如,我先将绘图的单位从英寸,修改为mm.【值】这里,调整为mm, 再点击【添加更改】,再点【应用】再比如,我们将工程图的投影法,修改成【第三角投影】可能有些默认就是第三角投影。
根据自己的需求调整,有些有第一角投影法。
再比如,我将字体的高度,调整为 2再比如,我将横截面的箭头长度设为2我将横截面的箭头宽度设计为 1我将尺寸界线在尺寸引导箭头上的偏移量设为0.5我将引导线箭头长度设为2我将引导线箭头宽度设为1将引导线拐肘长度设为0.5将字体设定为【仿宋】,值这里输入【simfang】当所有需要设置的选项设定好之后,点击保存。
保存的位置,可以任意,文件路径最好没有中文名,可以给此文件取个名字,也可以用默认的。
回到零件建模的界面。
点击【工具】-【选项】点击【浏览】,查找到刚刚我们保存的标注样式设定的文件。
找到对应的路径,选择正确的文件。
选择完成之后,点击【添加更改】并确定。
然后保存配置文件,到安装目录的text 文件夹下面,config.pro 文件里面。
关闭proe,重新启动软件。
. 新建一个零件。
创建一个拉伸特征,尺寸如上图。
再新建一个绘图,就是工程图啦。

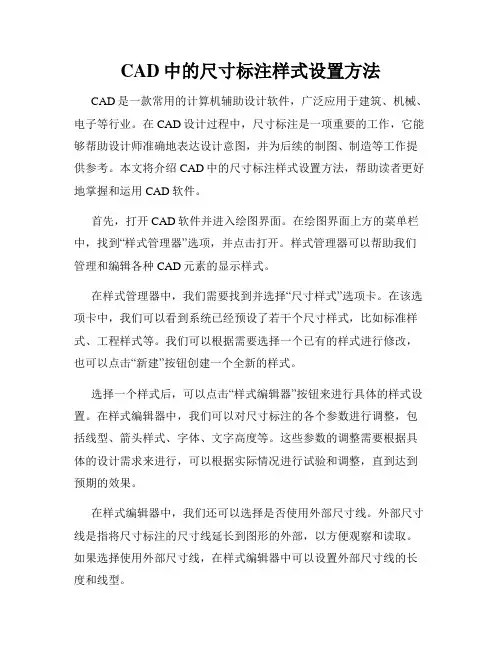

CAD中的尺寸标注样式设置方法

CAD中的尺寸标注样式设置方法CAD是一款常用的计算机辅助设计软件,广泛应用于建筑、机械、电子等行业。
在CAD设计过程中,尺寸标注是一项重要的工作,它能够帮助设计师准确地表达设计意图,并为后续的制图、制造等工作提供参考。
本文将介绍CAD中的尺寸标注样式设置方法,帮助读者更好地掌握和运用CAD软件。
首先,打开CAD软件并进入绘图界面。
在绘图界面上方的菜单栏中,找到“样式管理器”选项,并点击打开。
样式管理器可以帮助我们管理和编辑各种CAD元素的显示样式。
在样式管理器中,我们需要找到并选择“尺寸样式”选项卡。
在该选项卡中,我们可以看到系统已经预设了若干个尺寸样式,比如标准样式、工程样式等。
我们可以根据需要选择一个已有的样式进行修改,也可以点击“新建”按钮创建一个全新的样式。
选择一个样式后,可以点击“样式编辑器”按钮来进行具体的样式设置。
在样式编辑器中,我们可以对尺寸标注的各个参数进行调整,包括线型、箭头样式、字体、文字高度等。
这些参数的调整需要根据具体的设计需求来进行,可以根据实际情况进行试验和调整,直到达到预期的效果。
在样式编辑器中,我们还可以选择是否使用外部尺寸线。
外部尺寸线是指将尺寸标注的尺寸线延长到图形的外部,以方便观察和读取。
如果选择使用外部尺寸线,在样式编辑器中可以设置外部尺寸线的长度和线型。
除了样式设置,CAD还提供了一些其他功能来辅助尺寸标注的绘制。
比如,可以使用CAD的自动尺寸功能来自动识别并标注图形中的尺寸。
使用自动尺寸功能,只需要选择需要标注的图形,CAD会自动识别图形中的尺寸,并添加对应的尺寸标注。
这样可以大大提高绘图的效率。
此外,在CAD中还可以设置标注文字的位置和对齐方式。
通过调整文字的位置和对齐方式,可以使标注更加清晰、整齐。
在样式编辑器中,可以设置标注文字的位置为左对齐、右对齐、居中等。
根据实际需要进行调整,使标注文字与图形相互呼应。
总结起来,CAD中的尺寸标注样式设置方法包括打开样式管理器、选择尺寸样式、进行样式设置、调整各个参数、选择是否使用外部尺寸线、设置标注文字的位置和对齐方式。
2018cad标注样式设置标准

2018cad标注样式设置标准随着CAD(计算机辅助设计)技术的不断发展,标注样式设置对于设计工程师来说显得越发重要。
在CAD软件中,标注样式设置可以影响到绘图的准确性和美观程度,因此设计工程师需要对标注样式设置标准有所了解并严格遵守。
本文将介绍2018年CAD标注样式设置的标准,以帮助设计工程师更好地运用CAD软件进行工程设计。
一、文字样式设置1. 设置标注文字的字体在CAD软件中,标注文字的字体设置可以影响到整个绘图的整体美观程度。
合适的字体可以提高绘图的可读性,因此设计工程师需要选择适合的字体作为标注文字的字体,并在绘图时严格按照标准进行设置。
2. 设置标注文字的大小标注文字的大小直接影响到标注的清晰度和可读性。
根据实际绘图的需要,设计工程师需要合理设置标注文字的大小,确保文字清晰可读,同时不会显得过大或过小。
二、标注线样式设置1. 设置标注线的类型标注线的类型可以根据CAD软件的功能进行选择,常见的标注线类型有实线、虚线、点线等。
设计工程师需要根据实际绘图的需要选择合适的标注线类型,并严格遵守标准设置。
2. 设置标注线的颜色标注线的颜色可以根据实际绘图的需要进行选择,一般来说,标注线的颜色需要与绘图中的其他线条颜色保持一致,以保持整个绘图的统一性。
三、标注箭头样式设置1. 设置标注箭头的大小和类型标注箭头的大小和类型可以根据实际绘图的需要进行选择,一般来说,标注箭头的大小需要与标注文字的大小保持一致,以保持整个标注的统一性。
设计工程师需要选择合适的标注箭头类型,确保标注箭头清晰可见。
2. 设置标注箭头的颜色标注箭头的颜色需要与标注线的颜色保持一致,以保持整个标注的统一性。
四、标注尺寸样式设置1. 设置标注尺寸的精度标注尺寸的精度可以根据实际绘图的需要进行设置,一般来说,标注尺寸的精度需要保持与实际尺寸的精度一致,以保证绘图的准确性。
2. 设置标注尺寸的显示格式标注尺寸的显示格式可以根据实际绘图的需要进行选择,一般来说,标注尺寸的显示格式需要清晰易读,以便工程师和相关人员能够准确获取尺寸信息。

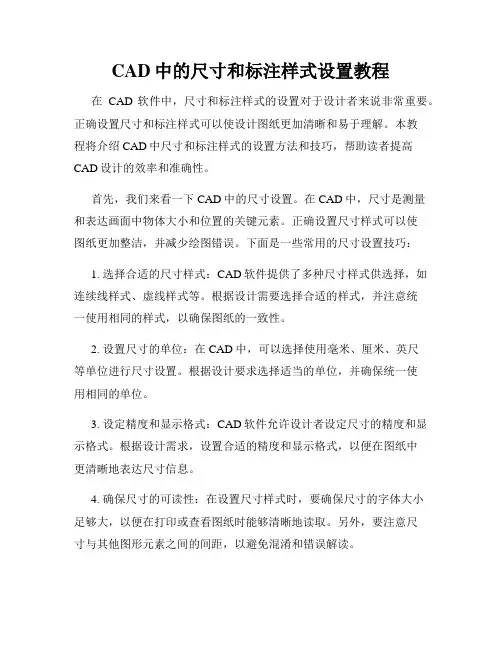

CAD中的尺寸和标注样式设置教程

CAD中的尺寸和标注样式设置教程在CAD软件中,尺寸和标注样式的设置对于设计者来说非常重要。
正确设置尺寸和标注样式可以使设计图纸更加清晰和易于理解。
本教程将介绍CAD中尺寸和标注样式的设置方法和技巧,帮助读者提高CAD设计的效率和准确性。
首先,我们来看一下CAD中的尺寸设置。
在CAD中,尺寸是测量和表达画面中物体大小和位置的关键元素。
正确设置尺寸样式可以使图纸更加整洁,并减少绘图错误。
下面是一些常用的尺寸设置技巧:1. 选择合适的尺寸样式:CAD软件提供了多种尺寸样式供选择,如连续线样式、虚线样式等。
根据设计需要选择合适的样式,并注意统一使用相同的样式,以确保图纸的一致性。
2. 设置尺寸的单位:在CAD中,可以选择使用毫米、厘米、英尺等单位进行尺寸设置。
根据设计要求选择适当的单位,并确保统一使用相同的单位。
3. 设定精度和显示格式:CAD软件允许设计者设定尺寸的精度和显示格式。
根据设计需求,设置合适的精度和显示格式,以便在图纸中更清晰地表达尺寸信息。
4. 确保尺寸的可读性:在设置尺寸样式时,要确保尺寸的字体大小足够大,以便在打印或查看图纸时能够清晰地读取。
另外,要注意尺寸与其他图形元素之间的间距,以避免混淆和错误解读。
接下来,我们将讨论CAD中的标注样式设置。
标注是指在设计图纸中添加文字和箭头等元素,用于说明和表达设计意图。
正确设置标注样式可以使图纸更加易读和易懂。
下面是一些常用的标注设置技巧:1. 选择合适的字体和字号:在CAD中,可以选择不同的字体和字号进行标注设置。
选择易读和符合设计风格的字体,并确保字号足够大,以便清晰地阅读。
2. 设定标注的位置和对齐方式:在添加标注时,要选择合适的位置和对齐方式。
一般情况下,标注应该与被标注的元素相对应和对齐,以确保图纸的整洁和准确性。
3. 设置箭头和线样式:标注常常需要使用箭头和线段进行指示和连接。
根据设计需要选择合适的箭头和线样式,并确保统一使用相同的样式,以保持图纸的一致性。
cad中的标注样式怎么设置

cad中的标注样式怎么设置篇一:cad标注样式的设置 CAD标注样式的设置 CAD画图可能很多人都会,但是标注确实是一个大问题,通过阅读了CAD绘图的资料,对标注样式的设置做一个小小的总结,希望能为其他人提供一些帮助。
为了满足灵活标注尺寸的需要,我们要创建多个标注尺寸。
设置标注样式要新建四个样式:机械标注样式(主要的样式)、径向标注补充样式、线性直径标注样式、隐藏标注样式。
第一,创建机械标注样式。
1. 在“标注样式管理器”中,单击“新建”按钮。
2. 在“新样式名”文本框中输入“机械标注样式”,单击”确定” 3.“直线”选项卡的设置为? “线性间距”文本框:输入“12” ? “超出尺寸线”文本框:输入“3” ? “起点偏移”文本框:输入“0” 4.“箭头”选项卡设置为? “箭头大小”文本框:输入“4” 5.“文字”选项卡设置为? “文字样式”下拉列表框:选择“字母与数字样式”。
如果没有的话就自己设置一个“字母与数字标注样式”。
? “尺寸偏移”文本框:输入“1” ? “文字对齐”选项区:选中“ISO 标准” 6.“主单位”选项卡设置为? “精度”下拉列表框:选择“0.0”? “小数分隔符”下拉框:选择“‘.’”。
7.单击“确定” 第二、“机械标准样式”适用于一般线性标注和径向标注,但当标注的线性尺寸较小时尺寸文字也将象径向尺寸一样标注在一条水平线上,这样就需要修改。
1. 在“标注样式管理器”中,选中“机械标注样式”,单击“新建”。
2. 弹出的对话框中的“用于”下拉列表框:选中“线性标注”,单击“继续”。
3. 弹出“新建标注样式”对话框:4. “文字”选项卡设置为:? “文字对齐”选项区:选中“与尺寸线对齐” 5.单击“确定” (这样就在“机械标注样式”中增加了适用于“线性”的标注样式) 6.在“标注样式管理器”中,选中“机械标注样式”,单击“新建”。
(国家标准规定角度标注文字应水平书写,即可以在尺寸线外侧,也可以在尺寸线中断处,但为和线性标注尺寸统一,角度标注文字一般设置在尺寸线外部。

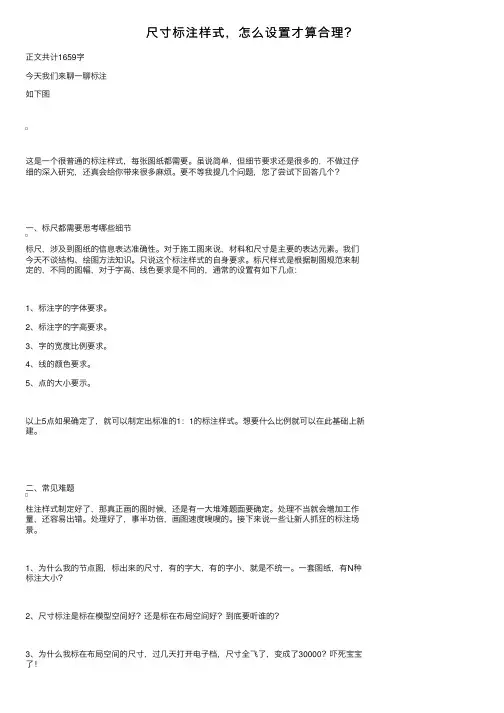

尺寸标注样式,怎么设置才算合理?

尺⼨标注样式,怎么设置才算合理?正⽂共计1659字今天我们来聊⼀聊标注如下图这是⼀个很普通的标注样式,每张图纸都需要。
虽说简单,但细节要求还是很多的,不做过仔细的深⼊研究,还真会给你带来很多⿇烦。
要不等我提⼏个问题,您了尝试下回答⼏个?⼀、标尺都需要思考哪些细节标尺,涉及到图纸的信息表达准确性。
对于施⼯图来说,材料和尺⼨是主要的表达元素。
我们今天不谈结构、绘图⽅法知识。
只说这个标注样式的⾃⾝要求。
标尺样式是根据制图规范来制定的,不同的图幅,对于字⾼、线⾊要求是不同的,通常的设置有如下⼏点:1、标注字的字体要求。
2、标注字的字⾼要求。
3、字的宽度⽐例要求。
4、线的颜⾊要求。
5、点的⼤⼩要⽰。
以上5点如果确定了,就可以制定出标准的1:1的标注样式。
想要什么⽐例就可以在此基础上新建。
⼆、常见难题柱注样式制定好了,那真正画的图时候,还是有⼀⼤堆难题⾯要确定。
处理不当就会增加⼯作量,还容易出错。
处理好了,事半功倍,画图速度嗖嗖的。
接下来说⼀些让新⼈抓狂的标注场景。
1、为什么我的节点图,标出来的尺⼨,有的字⼤,有的字⼩,就是不统⼀。
⼀套图纸,有N种标注⼤⼩?2、尺⼨标注是标在模型空间好?还是标在布局空间好?到底要听谁的?3、为什么我标在布局空间的尺⼨,过⼏天打开电⼦档,尺⼨全飞了,变成了30000?吓死宝宝了!4、尺⼨标注到底需要多少个图层?5、为什么我标的尺⼨⽼是有⼩数出现?6、为什么我标了三层尺⼨,感觉还没有表达清楚?……专业知识已传⼊您⼤脑1/3三、怎样设置才算合理尺⼨要求很多样,但只要设置了⼀个标准的1:1的标注样式,所有问题都可以轻松搞定,那么怎么设置1:1的⽐例样式呢?接下来跟着我⼀起做起来。
打开CAD,跟着我⼀起操作:1、在 cad中输⼊d 空格。
出现⾯版。
点开新建,设置个1:1的样式,起个名⼦“我最帅1:1”2、这些地⽅需要设置下。
有⼈问了,为什么是45号⾊?我的回答。
这个⾊是由线型来决定的。
CAD尺寸标注样式怎么设置详细图文

CAD尺寸标注样式怎么设置详细图文
尺寸标注是CAD制图当中的重要组成部分,也是直接影响图纸整体美观度的重要因素,因此,如果要想图纸显得更加美观、工整的话,学好尺寸标注是非常关键的。
以下是店铺为您带来的关于CAD尺寸标注样式设置详细图文教程,希望对您有所帮助。
CAD尺寸标注样式设置详细图文教程
一般情况下,默认的尺寸标注是很小的,都是需要我们自己去调整到适合图形的参数,其实尺寸标注也就是那么几处地方,通常情况下主要设置好直线、符号和剪头、文字、主单位四个元素就行了。
1、使用快捷键“D”打开尺寸标注样式管理器窗口,点击修改按钮
2、进入到修改标注样式窗口,逐次对直线、符号和剪头、文字、主单位设置即可。
直线主要设置参数:
符号和剪头主要设置参数:
文字主要设置参数:
主单位主要设置参数:
如果说一个图纸当中需要标注不同的标注样式,大家可以新建一个标注样式,设置成自己喜欢的标注格式,然后再对进行需要标注成这个样式的标注归类到新建的样式下,然后选择置为当前即可。
CAD中的尺寸标注和标注样式设置指南

CAD中的尺寸标注和标注样式设置指南在CAD软件中,尺寸标注是非常重要的一项功能,它帮助我们准确地测量和描述物体的尺寸。
正确使用尺寸标注功能可以使我们的CAD图纸更清晰、易读,提高工作效率。
本文将介绍CAD中的尺寸标注以及标注样式的设置指南。
一. 尺寸标注的基本操作1. 创建尺寸标注:在CAD软件中,一般有多种创建尺寸标注的方法。
可以通过选择标注类型(如直径、半径、线段长度等)来创建标注,也可以直接输入标注的数值来创建。
2. 改变尺寸标注的样式:尺寸标注不仅仅是数字,它还包括箭头、线段等图形元素。
我们可以通过改变箭头大小、线段样式等来调整标注的外观。
3. 移动和调整尺寸标注位置:在创建标注后,我们可以随时移动标注的位置,并调整其与物体之间的关系,确保标注的准确性和可读性。
二. 标注样式设置指南在CAD软件中,我们可以根据自己的需求设置标注样式,以满足不同的设计要求。
以下是一些常见的标注样式设置指南:1. 尺寸线和标注线的样式:尺寸线是连接标注和物体的线段,标注线是连接标注和尺寸线的线段。
我们可以自定义这些线段的颜色、线型、线宽等属性,以满足不同的设计需求。
2. 标注文字的样式:标注文字应该清晰可读,我们可以设置文字的字体、字号、颜色等属性。
此外,还可以设置文字的对齐方式,以使标注整齐、美观。
3. 尺寸标注的单位:在CAD软件中,我们可以选择标注的单位,如毫米、厘米、英尺等。
如果需要,还可以设置小数位数和转换单位。
4. 尺寸标注的精度:CAD软件可以根据需要设置标注的精确度。
如果我们需要更精确的标注,可以增加小数位数;如果我们只需要近似的标注,可以减少小数位数。
5. 标注的显示和打印:在设计过程中,我们可以选择哪些标注显示在图纸上,以减少混淆。
在打印图纸时,我们可以选择是否打印标注,以节省纸张和墨盒。
三. 尺寸标注和标注样式设置的技巧1. 创建标注前,应先仔细观察物体,确定需要标注的尺寸类型和位置。
CAD尺寸标注样式设置技巧

CAD尺寸标注样式设置技巧CAD尺寸标注是绘图过程中非常重要的一部分,它能够准确地表示出构件的尺寸信息,对于后续的加工和制造具有重要意义。
在CAD绘图软件中,我们可以根据实际需要对尺寸标注样式进行灵活的设置。
下面是一些CAD尺寸标注样式设置的技巧。
1.选择适当的标注尺寸:标注尺寸的大小应该与绘图比例一致,过大或过小都会影响阅读和理解。
一般来说,对于大型构件,标注尺寸可以适当放大,对于小型构件,标注尺寸可以适当缩小。
2.设置标注箭头样式:标注箭头是标注中非常重要的一个部分,它能够指示尺寸的方向。
在CAD软件中,我们可以选择不同样式的箭头,包括实心箭头、空心箭头、直线箭头等。
根据绘图要求,选择适当的箭头样式。
3.标注长度符号的设置:标注长度是绘图中的一项重要内容,长度符号的设置直接影响到尺寸的表示准确性。
常见的长度符号包括“mm”、“cm”、“m”等,根据实际需要进行设置。
4.标注精度的设置:标注精度是指尺寸标注中保留的有效数字个数,它直接影响到尺寸的准确性和一致性。
标注精度应根据绘图要求进行设置,一般情况下,普通构件的标注精度可取小数点后两位,精密构件的标注精度可取小数点后三位或更高。
5.标注线的设置:标注线是将标注文字与被标注对象连接起来的线,它起到了承载标注信息的作用。
在CAD软件中,我们可以设置标注线的颜色、线型、线宽等属性,根据实际需要进行设置。
6.标注文字的设置:标注文字是尺寸标注的核心内容,它直接表示了构件的尺寸信息。
在CAD软件中,我们可以设置标注文字的字体、大小、颜色等属性,根据实际需要进行设置。
同时,注意标注文字的位置,要求文字清晰可读,不与其他标注冲突。
7.标注线与对象的关系设置:标注线与被标注对象的关系是标注的一个重要方面。
常见的关系有平行关系、水平关系、垂直关系等,根据被标注对象的形状和位置,选择合适的关系,使得标注清晰、易读。
8.标注线的交叉处理:在复杂的构件中,标注线之间可能会出现交叉的情况,为了保证标注清晰可读,需要进行交叉处理。
CAD中常见的尺寸和标注样式设置

CAD中常见的尺寸和标注样式设置CAD软件是一种广泛应用于工程设计、建筑设计和制图等领域的电脑辅助设计软件。
在CAD软件中,尺寸和标注是非常重要的部分,用于规范和精确描述设计中的图形和尺寸。
本文将介绍CAD中常见的尺寸和标注样式设置。
1. 尺寸样式设置:在CAD中,尺寸样式设置包括尺寸线样式、箭头样式、文本样式、尺寸标记样式等。
首先,我们可以在绘图设置中选择尺寸样式。
一般来说,有一些默认的尺寸样式供我们选择,还可以根据需要自定义新的尺寸样式。
2. 尺寸线样式设置:我们可以通过修改尺寸线样式来改变尺寸线的外观。
在CAD中,尺寸线样式可以选择实线、虚线、点线等不同样式。
此外,我们还可以设置尺寸线的颜色和粗细。
3. 箭头样式设置:箭头样式是指在尺寸起点和终点处的箭头形状。
在CAD中,我们可以选择不同形状的箭头,如实心箭头、空心箭头、带有点的箭头等。
此外,箭头的大小也可以进行调整。
4. 文本样式设置:在CAD中,我们可以设置尺寸标注的文本样式,包括字体、大小、颜色等。
通过选择合适的文本样式,可以使尺寸标注更加清晰和易读。
5. 尺寸标记样式设置:在CAD中,尺寸标记样式是指尺寸值和文本标注的位置、对齐方式、间距等。
我们可以选择尺寸标记放置的位置,如水平、垂直、倾斜等。
此外,在标注多个尺寸时,我们还可以设置它们之间的间距,使标注更加整齐。
6. 尺寸样式表设置:在CAD中,使用尺寸样式表可以实现批量设置尺寸样式。
尺寸样式表可以保存不同的尺寸样式,方便在不同的图纸中应用。
我们可以根据需要创建新的尺寸样式表,并根据实际情况进行设置和调整。
在CAD中,尺寸和标注样式的设置可以帮助我们更好地展示设计图纸,确保尺寸的准确度和一致性。
通过合理设置尺寸和标注样式,可以提高图纸的可读性和表达能力。
总结起来,CAD中常见的尺寸和标注样式设置包括尺寸样式、尺寸线样式、箭头样式、文本样式、尺寸标记样式和尺寸样式表的设置。
合理设置这些样式可以使图纸更加清晰和易读,提高设计的精确性。
设置尺寸标注样式

设置尺寸标注样式不同行业的图样,尺寸标注的形式和要求也不同。
要正确地标注机械图样的尺寸,就应该按照国家标准《机械制图》的规定,首先建立尺寸标注样式。
尺寸标注样式,包括总体样式和子样式。
总体样式是适用于各类型尺寸共通部分的基础设置,子样式是针对某一特定尺寸类型(如角度尺寸、引线尺寸等)而设置的。
设置时,先设置总体样式,再设置子样式。
建立一个名称为“机械”的机械尺寸标注样式,并设定各参数:1)设置总体尺寸参数“直线和箭头”设置基线间距为“7”、超出尺寸线为“3”、起点偏移量为“0”、箭头大小为“3”、圆心标记为“1.5”,如图2-5所示。
图2-5“文字”设置文字高度为“3.5”、从尺寸线偏移为“1”,如图2-6所示。
图2-6“调整”设置如下:选择标注时手动放置文字。
设置单位格式为“小数”、精度为“0.00”、角度标注为“度/分/秒”、精度为“0d ”,如图2-7所示。
图2-72)设置机械图样尺寸标注的子样式设置了总体样式之后,由于还不能满足各种类型尺寸(如角度型、引线型等)的标注要求,因此,还要针对一些类型尺寸再设置相应的子样式。
① 设置角度型标注子样式,如图2-8所示。
图2-8②设置引线型标注子样式,“箭头”区“箭头大小”为0,如图2-9所示。
图2-9③设置直径型标注子样式两种直径样式:A 样式的设置如下:B样式的设置如下:④设置半径型标注子样式3)尺寸公差标注尺寸公差是尺寸标注的一项内容,在图形上标注尺寸公差时,可以按照常规的方法先标注公称尺寸,然后再运用编辑文字(DDEDIT)命令注写上偏差和下偏差。
例如,图2-10a的尺寸公差标注步骤如下:①标注公称尺寸“80”,如图2-10b所示。
(a)(b)(c)图2-11②激活编辑文字(DDEDIT)命令(下拉菜单:修改(M)→对象(O)→文字(T)→编辑(E);图标工具: ),选择尺寸文字“80”为编辑对象,打开“多行文字编辑器”对话框,在该对话框中文字区“80”之后输入“+0.074^ 0”文字串,如图2-11a所示。
