信号隔离器原理及应用

信号隔离器原理及应用信号隔离器是一种常见的电子器件，用于将输入信号与输出信号完全隔离开来，以防止信号的干扰与损坏。

它通过电气或光学的方式实现信号的隔离，并能够提供非常高的隔离效果，广泛应用于工业、通信、医疗等领域。

本文将从原理和应用两个方面进行介绍。

首先，我们来看一下信号隔离器的工作原理。

信号隔离器通常由输入端、隔离元件和输出端三部分组成。

其中，隔离元件是实现信号隔离的核心部件，通常有电气隔离和光电隔离两种方式。

电气隔离是指通过电绝缘材料将输入和输出隔离开来，常见的隔离元件包括变压器、光耦和差动放大器等。

变压器是一种常见的电气隔离元件，它通过将输入信号与输出信号分别通过绕组耦合和磁场感应实现隔离。

光耦则是一种利用光电二极管和光敏晶体管的原理实现信号隔离的器件，输入信号经过光电二极管转换为光信号，再经过光敏晶体管转换为电信号输出。

差动放大器是一种将输入信号分别通过两个放大器进行差分放大后输出的器件，相较于传统放大器，它具有更好的抗干扰性能。

光电隔离是指通过光信号将输入和输出隔离开来，常见的隔离元件包括光电耦合器和光纤隔离器等。

光电耦合器是一种将输入信号转换为光信号，并通过光导纤维传输到输出端再转换为电信号输出的器件。

光纤隔离器则利用了光纤传输信号不受电磁干扰的特性，将输入信号通过光电转换器转换为光信号，再通过光纤传输到输出端，最后通过光电转换器将光信号转换为电信号输出。

信号隔离器的应用非常广泛。

首先，在工业领域中，信号隔离器可以用于工业自动化控制系统中，用于隔离输入信号和输出信号，以提高系统的可靠性和稳定性。

另外，在工业过程控制系统中，通过信号隔离器可以将现场信号与控制信号进行隔离，防止干扰和短路等问题导致的系统故障。

其次，在通信领域中，信号隔离器可以用于隔离电路之间的信号传输，以保证信号的清晰和稳定。

特别是在电信基站的建设中，由于信号传输距离较远且会受到电磁干扰，需要使用信号隔离器进行信号隔离和补偿，以提高通信质量。

信号隔离器有哪些作用

信号隔离器有哪些作用信号隔离器目前已被广泛的应用于各行各业当中。

在不同的行业中，信号隔离器的类型是有所差异的，当然在不同的行业当中它的作用也是有所不同的，那么常见的信号隔离器的作用有哪些呢?1、用来干扰地环流。

工业生产中为了监控和控制整个生产过程常常会用到各种仪表进行工作，而仪表的种类一旦增多，它们之间的信号传输也会相应的受到一定的影响，比如一些仪器的信号小至毫伏级而一些仪器的信号又大至几千几万伏，这种情况下信号微弱的仪器就会受到很大的干扰，而使用信号隔离器通过干扰地环流，就能够很好的解决这个问题。

2、用于自然干扰。

雷电是一种很自然的现象，但是这种自然现象往往却给我们带来不小的损失，轻则破坏一些建筑设施，重则伤及人们的性命安全，而使用信号隔离器能够很有效的避免这种情况。

3、用于人为的干扰。

如今随着电子产品的广泛应用，我们身边的电磁污染也在随着电子产品的增多而持续的增加，这其实对人体的身心健康有很大的危害，采用了信号隔离器能够有效减少我们身边的电磁污染，保护的身体健康。

以上是信号隔离器最常见的几个功用，当然实际生产过程中要细分的话它的功用可远远不止这些，一般根据不同厂商的需求可以对信号隔离器的作用再次进行开发。

苏州迅鹏仪器仪表有限公司,致力于电力配电和工业自动化控制两大领域的领先供应商。

专业研制系列齐全、国内领先水平的信号隔离器、隔离配电器、信号分配器电量变送器、直流电能表、智能数显仪表、多功能电力仪表等产品的高新技术企业。

公司在高可靠性电能计量技术、专用集成电路设计、高性能的应用开发、转换技术、谐波计量技术、各类通讯技术、软硬件高可靠长寿命设计等方面积累了丰富的经验。

迅鹏企业长期为用户提供先进技术和优质服务。

以精确、可靠、专业的优势满足电力系统和工业自动化控制各方位的需求。

产品行销全国各地，在电力、石油、化工、煤矿、钢铁、轻工机械、造纸印染、酿造、电子、纺织、塑胶、污水处理、智能化楼宇建筑、航天基地、电镀、太阳能光伏发电、新能源等众多行业得到广泛应用，还被许多上市公司和国家重点工程选用，得到有关方面的高度评价。

信号隔离器的工作原理及功能是什么

信号隔离器的工作原理及功能是什么？1.工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。

保证变换后的信号、电源、地之间绝对独立。

2.功能：一：保护下级的控制回路。

二：消弱环境噪声对测试电路的影响。

三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。

DIN系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。

能够克服变频器噪声及各种高低频脉动干扰。

信号隔离器的主要类型有哪些？1.隔离器：工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。

需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。

2.配电器：工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。

3.安全栅：一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。

信号隔离器安装维护应注意哪些事项？由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。

1．使用前应详细阅读说明书。

2．作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。

3．作为隔离配电使用时，应将输入端串入电源电路中，输出端接变送器。

信号隔离器执行标准

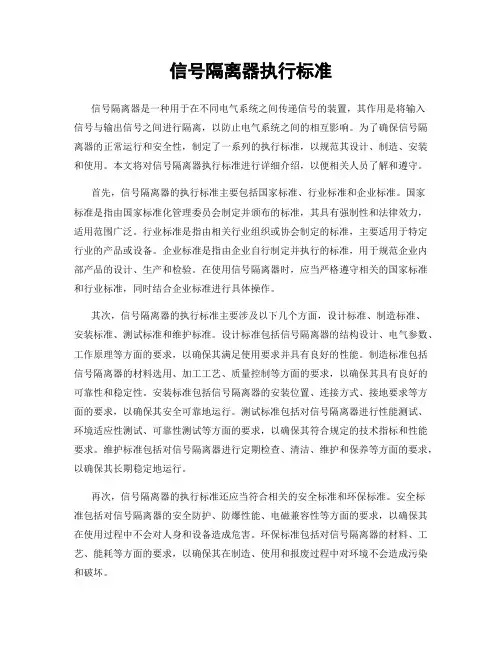

信号隔离器执行标准信号隔离器是一种用于在不同电气系统之间传递信号的装置，其作用是将输入信号与输出信号之间进行隔离，以防止电气系统之间的相互影响。

为了确保信号隔离器的正常运行和安全性，制定了一系列的执行标准，以规范其设计、制造、安装和使用。

本文将对信号隔离器执行标准进行详细介绍，以便相关人员了解和遵守。

首先，信号隔离器的执行标准主要包括国家标准、行业标准和企业标准。

国家标准是指由国家标准化管理委员会制定并颁布的标准，其具有强制性和法律效力，适用范围广泛。

行业标准是指由相关行业组织或协会制定的标准，主要适用于特定行业的产品或设备。

企业标准是指由企业自行制定并执行的标准，用于规范企业内部产品的设计、生产和检验。

在使用信号隔离器时，应当严格遵守相关的国家标准和行业标准，同时结合企业标准进行具体操作。

其次，信号隔离器的执行标准主要涉及以下几个方面，设计标准、制造标准、安装标准、测试标准和维护标准。

设计标准包括信号隔离器的结构设计、电气参数、工作原理等方面的要求，以确保其满足使用要求并具有良好的性能。

制造标准包括信号隔离器的材料选用、加工工艺、质量控制等方面的要求，以确保其具有良好的可靠性和稳定性。

安装标准包括信号隔离器的安装位置、连接方式、接地要求等方面的要求，以确保其安全可靠地运行。

测试标准包括对信号隔离器进行性能测试、环境适应性测试、可靠性测试等方面的要求，以确保其符合规定的技术指标和性能要求。

维护标准包括对信号隔离器进行定期检查、清洁、维护和保养等方面的要求，以确保其长期稳定地运行。

再次，信号隔离器的执行标准还应当符合相关的安全标准和环保标准。

安全标准包括对信号隔离器的安全防护、防爆性能、电磁兼容性等方面的要求，以确保其在使用过程中不会对人身和设备造成危害。

环保标准包括对信号隔离器的材料、工艺、能耗等方面的要求，以确保其在制造、使用和报废过程中对环境不会造成污染和破坏。

最后，为了确保信号隔离器的执行标准得到有效执行，相关部门和企业应当建立健全的标准化管理体系，加强对标准的宣传和培训，提高相关人员的标准意识和执行能力。

信号隔离器的作用

信号隔离器的作用1. 解决共地、避免干扰在大型项目改造中，经常遇到不同设备之间的共地问题，这也是产生信号干扰设备之间无法正常采集和处理的原因。

此时用户需要采用一种高密度、DIN导轨安装的低成本，高性能的仪表解决这一问题，最行之有效的方法就是：安装一台无源隔离器，它具有无需供电，高隔离的输出通道，同时它具有价位低，高密度的安装方式，简单易行的接线方式等优势。

2. 两地共享过程信号有时，用户需要在两个不同的地方同时监测一路现场信号，最简单、经济的方法就是：安装一个一进两出的隔离分配器，它不仅可以隔离地回路，电机噪音及一些电子产品所造成的干扰，而且将一路信号分配成两路至四路相同或者不同的信号，这两路信号可送到不同的两个接收设备，进行监测、记录或控制。

3．增强带负载能力有时，用户需要在回路中再加一个250欧姆的负载（PID控制器），但是这样超过了最大回路负载600欧姆，现在最简单经济的方法就是：安装一个低输入阻抗（100欧姆）高驱动负载能力（500欧姆）的2线制ECT，这样可以增强回路的负载能力，可以类似PID控制器及其它扩展场合找到空间。

4．解决电源冲突问题有些回路中，用户需要将4线制变送器接到DCS上，但是DCS是给输入回路供电的，这样在变送器和DCS之间有个电源冲突的问题。

现在最简单经济的方法就是：安装一个接口转换器，转换器，可以由输入或者输出回路供电，这样就可以保证整个回路的正常工作，解决电源的矛盾。

5．公共电源节省开支在大型改造项目中，需要安装很多不同用途的变送器，其中分两线制和四线制变送器，若一台电源为多个两线制变送器供电，会造成设备供地或一个变送器损坏造成多台设备不能正常工作，此时需要多个独立的电源为两线制变送器供电，以上遇到的问题，可加装隔离配电器，实现每个两线制变送器电源和信号独立，节约开支，确保设备安全。

为什么电子电路中要使用隔离器

为什么电子电路中要使用隔离器电子电路中使用隔离器的原因随着电子技术的发展和应用的广泛，电子电路已经成为现代科技的核心。

然而，在电子电路中，为了提高安全性和保护设备的有效运行，使用隔离器是至关重要的。

本文将探讨为什么电子电路中要使用隔离器。

1. 安全性保护电子电路中使用隔离器的一个主要原因是确保安全性。

隔离器可以分离不同的电路，从而避免电流传递到不应该流过的电路中。

这在一些特殊情况下尤为重要，比如高电压和高电流环境下的工作。

通过隔离器，电子设备可以有效地避免电击和火灾等危险情况的发生。

2. 干扰隔离电子电路中存在各种各样的信号干扰，如噪声、电磁辐射等。

使用隔离器可以有效地隔离不同的电路，避免干扰信号的传播。

这对于保持电子电路的高质量和稳定性非常重要。

例如，在音频设备中，使用隔离器可以避免来自电源线路的噪音对音质的影响。

3. 地线隔离电子电路中，地线是一个常见的问题。

地线可能存在不同电势之间的差异，从而导致电流的流动，引起设备的故障或损坏。

使用隔离器可以有效地隔离地线，避免这种不同电势之间的电流流动，从而保护电子设备免受地线问题的影响。

4. 信号传输保护在一些特殊的应用中，电子电路中的信号传输需要进行保护。

使用隔离器可以有效地保护信号传输，防止信号的丢失或损坏。

例如，在工业自动化控制系统中，隔离器可以保护控制信号的传输，确保信号的准确性和稳定性。

5. 波特地隔离波特地隔离是电子电路中常用的一种隔离方式。

通过波特地隔离，可以实现高电压和低电压之间的隔离，并确保信号的稳定传输。

这对于在工业或医疗设备等领域中需要同时满足高电压和低电压要求的应用非常重要。

总结起来，电子电路中使用隔离器有多个重要原因，包括安全性保护、干扰隔离、地线隔离、信号传输保护和波特地隔离等。

隔离器的使用可以提高电子设备的稳定性和安全性，防止电击、火灾和信号丢失等问题的发生。

在设计和制造电子电路时，合理选用和应用隔离器是非常重要的。

信号隔离器的工作原理功能选型及运用

信号隔离器的工作原理功能选型及运用信号隔离器（Signal Isolator）是一种常用于工业自动化系统和电气设备的电子器件，用于隔离和传递电气信号。

它的主要工作原理是将输入信号转换为可隔离的输出信号，从而实现输入和输出之间的电气隔离。

1.输入信号转换：信号隔离器首先将输入信号进行电气转换，将其转变为适合隔离电路的形式。

通常，输入信号可以是模拟信号（如电压或电流），也可以是数字信号（如开关信号或计数信号）。

2.电气隔离：随后，信号隔离器使用隔离元件将输入信号与输出信号之间隔离开来，以防止输入信号的扰动传递到输出信号中。

隔离元件通常采用光耦、磁耦等元件，利用它们的隔离特性实现输入和输出之间的电气隔离。

3.输出信号再转换：在完成电气隔离后，信号隔离器进一步对输出信号进行电气转换，将其转变为适合输出设备（如PLC、DCS等）处理的形式。

对于模拟信号，可以将其转换为标准电压或电流信号；对于数字信号，可以将其转换为合适的逻辑电平。

1.电气隔离：信号隔离器的首要功能是实现输入和输出之间的电气隔离，以防止输入信号的干扰影响输出信号的准确性和稳定性。

在工业环境中，由于电力设备的存在，常常会有电压浪涌、电磁干扰等问题，使用信号隔离器可以解决这些问题。

2.信号转换：另一个重要的功能是将输入信号转换为输出信号，以适应不同的接口标准和设备要求。

用户可以根据实际需求选择不同类型的信号隔离器，例如模拟输入和模拟输出的隔离器、模拟输入和数字输出的隔离器、数字输入和模拟输出的隔离器等。

3.信号放大和补偿：一些应用场景中，输入信号弱小或者存在衰减，需要通过信号隔离器进行信号放大和补偿。

一些信号隔离器具备信号放大功能，可以将输入信号放大到一定的倍数，增强信号的强度和稳定性。

4.故障传递隔离：部分信号隔离器具备故障传递隔离功能，即当输入信号发生故障时（如短路、断路等），信号隔离器能够自动将这种故障隔离，以保证输出信号的可靠性和稳定性。

安全栅、隔离器与浪涌保护器相关知识

安全栅、隔离器与浪涌保护器相关知识一、信号隔离器、信号安全栅与浪涌保护器的定义1、信号隔离器（Isolator）：一般指弱电系统中的信号隔离器，保护下级信号系统不受上级系统影响和干扰。

2、信号隔离安全栅（Safety Barrier）：接在本质安全电路和非本质安全电路之间。

将供给本质安全电路的电压或电流限制在一定安全范围内的装置。

安全栅是一种统称，分为齐纳式安全栅和隔离式安全栅，隔离式安全栅简称隔离栅。

3、浪涌保护器浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。

二、信号隔离器、信号安全栅工作原理1. 信号隔离器工作原理：首先将变送器或仪表的信号，通过半导体件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。

保证变换后的信号、电源、地之间绝对独立。

2. 齐纳式安全栅的工作原理：安全栅的主要功能就是限制安全场所的危险能力进入危险场所，及限制送往危险场所的电压和电流。

齐纳管Z用于限制电压。

当回路电压接近安全限压值时，齐纳管导通，使齐纳管两端的电压始终保持在安全限值以下。

电阻R用于限制电流。

当电压被限制后，适当选择电阻值，可将回路电流限制在安全限流值以下。

保险丝F的作用是防止因齐纳管被长时间流过的大电流烧断而导致回路限压失效。

当超过安全限压值的电压加在回路上时，齐纳管导通，如果没有保险丝，流经齐纳管的电流将无限上升，最终烧断齐纳管，使回路失去限压。

为确保回路限压安全，保险丝的熔断速度要比齐纳管可能被烧断的速度快十倍。

3. 隔离式信号隔离安全栅的工作原理：与齐纳安全栅相比，隔离式安全栅除具有限压与限流的作用外，还带有电流隔离的功能。

隔离栅通常由回路限能单元、电流隔离单元和信号处理单元三部分组成。

回路限能单元为安全栅的核心部分。

此外，辅助有用于驱动现场仪表的回路供电电路和用于仪表信号采集的检测电路。

信号隔离器工作原理

信号隔离器工作原理在电子工程领域，信号隔离器是一种重要的设备，它能够实现信号的传输与隔离，保障了系统的稳定性和安全性。

本文将深入探讨信号隔离器的工作原理，以便更好地理解其在各种应用场景中的作用。

一、信号隔离器的概念信号隔离器是一种将输入信号隔离并转换为输出信号的电子设备。

它广泛应用于各种需要防止信号干扰和电路损坏的场合，如工业控制、电力、通讯等领域。

通过隔离器，可以有效地减少噪声、防止电路之间的相互干扰，提高信号的稳定性。

二、信号隔离器的工作原理信号隔离器主要通过以下几种方式实现信号的隔离与传输：1.光电隔离：光电隔离器是利用光电效应的原理，将输入信号转换为光信号，再通过光导纤维或反射镜等光学元件传输到另一侧，最后再转换为电信号输出。

由于光信号与电信号之间不存在直接的电气联系，因此可以有效地隔离电路中的噪声和干扰。

2.变压器隔离：变压器隔离器则是利用电磁感应的原理，通过变压器实现信号的耦合与隔离。

当输入信号通过原边线圈时，会在副边线圈中产生感应电动势，从而实现信号的传输。

由于变压器隔离器采用磁耦合方式，因此具有较强的抗干扰能力。

3.继电器隔离：继电器隔离器是利用继电器的工作原理，通过触点的开合实现信号的切换与隔离。

当输入信号达到预定值时，会驱动继电器触点动作，从而实现输出信号的切换。

继电器隔离器具有结构简单、价格低廉等优点，但寿命相对较短。

三、信号隔离器的应用场景信号隔离器在各种应用场景中都发挥着重要的作用，主要包括以下几个方面：1.工业控制：在工业控制系统中，各种传感器、执行器等设备之间的信号传输常常会受到电磁干扰的影响。

通过在关键位置加装信号隔离器，可以有效地减少噪声、防止电路之间的相互干扰，提高系统的稳定性和安全性。

2.电力行业：在电力系统中，由于各种原因引起的电气噪声和干扰会对电网的运行造成影响。

信号隔离器可以用于实现电网中各种测量、控制和保护设备之间的信号传输与隔离，提高电网的稳定性和可靠性。

信号隔离器的功能及工作原理

信号隔离器的功能及工作原理信号隔离器是一种电子设备，常用于工业自动化系统和电气控制系统中，用于隔离两个或多个电路之间的电气连接，以保护系统的正常工作和延长设备的寿命。

它起到隔离和转换信号的作用，可以将输入信号与输出信号之间的电气隔离，从而防止干扰、噪音和电压波动等不良影响。

1.电气隔离：信号隔离器可以将输入和输出信号之间的电气连接隔离，防止干扰和电气噪音的传播，保证信号的稳定性和可靠性。

2.噪音滤除：信号隔离器可以滤除输入信号中的噪音和杂波，确保清晰、准确的输出信号，提高系统的抗干扰能力。

3.信号转换：信号隔离器可以将输入信号转换为适合输出设备的信号类型，例如模拟信号转换为数字信号，或将不同的信号电平和电流范围转换为符合要求的信号。

4.电气保护：信号隔离器可以防止输入信号中的电压过高或过低对输出设备造成损坏，保护设备的安全和可靠运行。

光电隔离是最常用的隔离方式之一、其工作原理是利用光电耦合器将输入信号转换为光电信号，然后通过光电耦合器隔离输出信号。

具体过程如下：1.输入信号经过滤波和调理电路进行处理，将其转换为适合光电隔离的电信号。

2.电信号经过驱动电路，控制光电耦合器的光源。

3.光电耦合器将电信号转换为光信号，通过光传感器、光电二极管或光敏电阻等元件进行检测。

4.输出信号经过光电隔离器，通过光电传感器将光信号转换为电信号输出。

电磁隔离是另一种常用的隔离方式，其工作原理是通过磁场或电场隔离输入和输出信号。

具体过程如下：1.输入信号经过滤波和调理电路进行处理，将其转换为适合电磁隔离的电信号。

2.电信号通过线圈或电容等元件引入电磁或电场中。

3.电磁或电场作用于输出信号系列元件，将信号在输入和输出之间隔离。

4.输出信号通过电感、电容等元件进行接收，经过滤波和放大等处理后输出。

除了光电隔离和电磁隔离，信号隔离器还可以通过其他技术实现信号的隔离，例如：光纤隔离、电容隔离、互感隔离等。

总之，信号隔离器通过电气隔离、噪音滤除、信号转换和电气保护等功能，能够保证输入信号与输出信号之间的电气隔离，提高系统的可靠性和稳定性。

信号隔离器的工作原理

信号隔离器的工作原理信号隔离器是一种常用的电子设备，它在信号处理和控制系统中发挥着重要的作用。

信号隔离器的主要功能是将电气信号从一个电路中分离出来，不受其他电路中的干扰影响。

本文将介绍信号隔离器的工作原理和应用领域。

一、信号隔离器的作用信号隔离器的主要作用是将不同的电路之间隔离开来，以防止接地回路和信号干扰的影响。

当两个电路之间需要传送信号时，信号隔离器可以将信号分离开来，进而避免因引入杂音和干扰而影响信号质量的问题。

例如，当一个传感器安装在机器的电控系统中，由于信号传输的距离较远或电缆绝缘不良等原因，会出现信号失真等问题。

在这种情况下，可以使用信号隔离器将传感器的信号与控制系统的信号隔离开来，从而保持信号的高准确性和稳定性。

二、信号隔离器的工作原理信号隔离器的工作原理基于不同电路之间的电气隔离。

它在输入端和输出端之间添加一个电气隔离器以实现隔离。

电气隔离器由可控硅（SCR）或转换器（光敏电耦）等器件组成，具有输入和输出两端。

信号隔离器的输入端是标准的接收电路，包括一个放大器和一些电子元件。

输出端也是一个标准电路，但是与输入端相互隔离，并且通过输出电路的光敏电耦或电气隔离器将信号处理后输出。

当输入电路中的信号达到一定的阈值时，输出电路就会被触发，让信号得以输出。

信号隔离器的工作原理可以用以下方式表述：1. 当信号输入到输入端时，信号被输入放大器或特殊电路放大或处理，以便对信号进行数字化或合并。

2. 将信号传递到信号隔离器的电气隔离元件中，以实现电气隔离。

3. 信号被发送到输出端，其中信号经过输出装置的放大和处理，并以相应的方式传递到下游电路。

4. 输出端将隔离的信号发送回主电路，从而实现信号隔离器对信号的处理。

信号隔离器通常由高速显示器、电流传感器作为输入电路和输出电路，从而将信息发送或接收到其他电路，以实现对信号的处理和传输。

三、应用领域信号隔离器广泛应用于钢铁、石油、化工、电力、通讯等工业领域，在这些领域中它通常被用于以下的应用中：1. 控制信号隔离：在控制领域，信号隔离器通常被用于控制信号隔离，以消除大量的杂音和干扰。

信号隔离器有什么用

信号隔离器有什么用
信号隔离器作用
信号隔离器在工业生产过程中实现监视和控制需要用到各种自动化仪表、控制系统和执行机构。

它们之间的信号传输既有微弱到毫伏级、微安级的小信号，又有几十伏，甚至数千伏、数百安培的大信号；既有低频直流信号，也有高频脉冲信号等等，构成系统后往往发现在仪表和设备之间信号传输互相干扰，造成系统不稳定甚至误操作。

1、信号隔离器能够把输入信号和输出信号隔离开来。

这个是信号隔离器的一个主要的功能，使用信号隔离器之后，一方面，它能够很好的解决环路和设备之间的相互干扰，另一方面也能够有效的消除线路传输过程中外界的一些电磁干扰。

2、信号隔离器能够有效避免电源之间的冲突。

工业生产中往往会用到很多的设备，而一般的机械设备都需要在有电源的环境下工作，而电源一多就常常会造成冲突，大大影响各设备之间的正常工作，使用信号隔离器之后就可以有效的解决这个问题，使得各个设备有条不紊的工作。

3、信号隔离器可以对一些设备进行信号隔离分配。

很多设备常常会。

JY-DIN102-CTCC 信号隔离器说明书

有源4～20mA双路版模拟量信号隔离器产品特征：
●小体积，低成本，无需调节用户直接使用
●两端隔离（输入、输出间相互隔离）
●双通道输入，双通道输出
●高精度等级（0.1% F.S）
●高线性度（0.2% F.S）
●高隔离耐压（1500VDC / 60S）
●极低温度漂移（50PPM/℃）
●工业温度范围（-45~+85℃）
●低阻抗（压降<2.5V,20mA时）
●宽电压输入（24V±20%）
产品概述：
JY-DIN102-CTCC有源高精度模拟量信号隔离变送器，是将输入与输出之间的电气绝缘的模拟信号进行隔离的信号调整器，接收现场仪表的各种模拟量信号输入，通过模拟量信号隔离变送器进行信号隔离调理，以标准模拟量信号的形式传输到控制室或PLC及DCS系统。

本产品的输入、输出间互相隔离，隔离电压达1500VDC，在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量
4~20mA 信号隔离及采集，远程信号长线无失真传输等方面广泛应用。

该模拟量信号隔离变送器采
用光电隔离技术,具有高输出精度、极低温飘、高线性度及宽供电电压等特点。

产品电气特性参数：
产品接口功能说明：
产品逻辑示意图：
产品接线示意图：
使用注意事项：
1、使用前，请仔细阅读产品说明书，如有疑问，请与公司技术支持或售后服务人员联系；
2、请不要将产品安装在危险区域使用，产品工作电源为直流电源，严禁使用220V交流电源为产品作为工作电源；
3、严禁私自拆装产品，防止产品失效或发生故障；。

信号隔离器的作用

信号隔离器的作用1.电气隔离：信号隔离器可以在电路中实现输入和输出之间的电气隔离。

电气隔离主要通过使用光电隔离技术或变压器隔离技术来实现。

这种电气隔离可以防止输入信号中的干扰信号进一步传播到输出端，从而提供一定的环境隔离和防护功能。

2.抑制电磁干扰：信号隔离器还可以阻止电路中的电磁干扰信号传播到其他部分。

由于信号隔离器内部采用电气隔离技术，因此能够有效地阻隔外界电磁干扰对电路的影响。

这种抑制干扰的作用特别重要，尤其是在工业环境中，比如有大量电动设备和强电磁辐射的地方。

3.保护设备：信号隔离器在信号传输过程中可以保护输入输出设备免受潜在的电气故障或设备故障的影响。

当输入端或输出端发生电气故障时，信号隔离器可以将故障信号隔离开，从而保护其他设备免受损坏。

这对于一些对信号传输质量要求较高的场合特别重要，比如在自动化系统、工业控制系统和信号采集系统中。

4.线路匹配和放大：信号隔离器还可以进行输入输出信号的线路匹配和信号放大。

在输入输出信号之间存在一定的折损和不匹配的情况下，信号隔离器可以通过放大器等电子元件来实现信号的精确传输和一致匹配。

这对于提高信号的质量和稳定性有着重要的意义。

5.地址扩展：信号隔离器还可以用作地址扩展器，通过扩展输入输出信号的地址位数来增加系统的输入输出容量。

这在一些需要大量输入输出信号的控制和数据采集系统中非常有用，比如在工业自动化、过程控制和通信系统中。

综上所述，信号隔离器具有电气隔离、抑制电磁干扰、保护设备、线路匹配和放大以及地址扩展等多种功能。

它在电子设备和系统中有着广泛的应用，能够提高信号传输的可靠性、稳定性和抗干扰能力，从而保障设备的正常工作和数据的准确传输。

信号隔离器安全操作及保养规程

信号隔离器安全操作及保养规程前言信号隔离器是一种重要的工业设备，用于隔离和保护不同电路之间的信号，确保信号的安全和稳定传输。

为了避免不必要的事故和损害，保证信号隔离器的正常运行，需要制定合理的安全操作和保养规程，在使用过程中严格遵守相关规定。

安全操作规程信号隔离器的安全操作规程如下：1.确认电路和信号隔离器配套是正确的，所有需要隔离的信号都已接入信号隔离器。

2.禁止随意打开信号隔离器的盖板，除非是必要的维护和维修操作。

3.在进行任何接线操作之前，必须切断电源并检查是否存在残余电流。

4.严禁将非信号线连接到信号隔离器，以防对信号隔离器产生干扰和危害。

5.在操作时，必须使用配套的工具，不能用力过猛或过度力扭曲信号隔离器。

6.在操作时，必须戴防静电手套或接地保护设备，以减少静电损害的可能性。

7.当信号隔离器发生故障时，必须切断电源并进行维护和维修操作，不得随意更换配件和零部件。

保养规程信号隔离器的保养规程如下：1.定期检查信号隔离器的连接线路是否紧固可靠，以及信号隔离器内部是否存在松动或损坏的部件。

2.定期检查信号隔离器的电源电压，以确保其处于稳定状态，防止过电流或过电压的情况产生。

3.定期更换信号隔离器中的防雷器，以防止雷击故障的发生。

4.定期清洁信号隔离器的内部和外部，防止积尘、杂物、污渍等导致故障和损坏发生。

5.定期进行温度测试，以确保信号隔离器处于正常工作温度范围内，并预防过热和过冷情况的出现。

6.定期备份信号隔离器的重要配置文件和日志信息，以便恢复和排查故障。

结语信号隔离器是工业自动化控制系统中非常重要的组成部分，其合理使用和保养关系到整个控制系统的正常运行和安全性。

因此，以上安全操作和保养规程必须严格遵守，保证信号隔离器的正常耐用性、安全稳定性和可靠性。

如果出现意外或问题，必须立即切断电源，并寻求专业人员的帮助和指导。

信号隔离器系列安全操作及保养规程

信号隔离器系列安全操作及保养规程一、产品概述信号隔离器是一种电子设备，用于隔离和放大输入信号，并输出符合标准的隔离信号。

本文档所述的信号隔离器包括模拟信号隔离器和数字信号隔离器。

二、安全操作规程1、使用前的准备在使用信号隔离器前，请务必认真阅读本文档，并按照以下步骤进行准备：•确认所需的电源电压和功率；•确认信号隔离器的输入和输出端口，注意不要接反；•确认周围的环境是否安全。

2、使用中的注意事项•本产品应在符合标准的工作电压下使用，不得超负荷使用；•严禁将信号隔离器的输入信号接到高压电源或高电流线路上，在使用前应检查信号隔离器的绝缘性能；•绝对禁止任何形式的改动、修理和拆卸信号隔离器；•使用中若发现异常情况，应立即停止使用，进行检查或者咨询厂家。

3、维护保养•在使用前应检查信号隔离器的各部件是否正常，保证各部件没有松动、磨损、风化等缺陷；•信号隔离器内部具有高精度和高灵敏度的元件，保持内部清洁和干燥十分重要；•不要在信号隔离器上堆放或放置其他物品，保持通风和散热的状态；•信号隔离器需要定期检查和维护保养，建议每年对设备进行一次全面的检修。

三、处理故障1、故障现象•输入信号丢失或出现异常；•输出信号没有反应或输出异常；•信号隔离器本身发出异常的声音。

2、处理方法•首先检查输入和输出端口是否接反或者接错，调整后重新测试；•如果仍出现故障，可以尝试更替输入信号源或检查信号源的电缆或连接器；•如果以上方法均无法解决问题，建议拆卸信号隔离器进行检查或者咨询专业人士。

四、注意事项1、安全防范使用信号隔离器时，请注意以下安全事项：•请勿打开信号隔离器盖板，不懂维修的用户请勿自行拆卸；•请勿接触信号隔离器的内部元器件，以免发生触电事故；•请勿将信号隔离器安装在湿度较大或者通风不良的地方。

•如需使用外部电源，请务必使用正规的产品。

2、保养要点•请勿在信号隔离器表面擦拭任何化学药品；•请勿在信号隔离器上重压或敲打；•请勿将信号隔离器暴露在阳光下或者长时间在高温环境下使用。

信号隔离器原理及应用

信号隔离器原理及应用在工业消费过程中，生成过程的监视和控制中要用到各种各样的仪器仪表，会产生各种各样的信号：既有微弱的毫伏级的小信号，又有数十伏的大信号，甚至还有高达数千伏和数百安培的强信号；既有直流低频信号，也有高频或脉冲尖峰信号；而这些信号都要经过互相传递和输送的过程，因此如何保证这些信号，特别是模拟信号在传输过程中不失真将成为系统调试中必须解决的问题。

详细地说，只有当控制装置和分布在现场的传感器和执行器之间的模拟信号传输无故障并且不失真时，才能保证过程控制平安可靠。

尤其是小功率的模拟信号在干扰大的工业环境中传输时受各种外部干扰信号的影响，它们需要一条可靠的传输通道。

日常工作经历说明，受设备要求的制约，必须慎重小心的处理和传输模拟信号。

而现场和控制层之间以模拟信号形式传输的测量和控制参数，在传输工程中常处于较恶劣的工业环境中，很可能会造成这些信号的失真。

造成模拟信号失真的原因1. 接地环路问题：如以下图所示，当过程环路中有两处或两处以上接地电阻不相等时，就会产生接地环路，过程信号就会失真。

接地环路要使信号完好而不失真地传输，理想化的情况是所有设备、仪表中的信号都有一个共同的参考点，也就是有非隔离变送器接收设备一个共同的“地〞。

只有这样，所有的设备、仪表的信号参考点之间电位差才能为“零〞。

很显然，不同设备的接地电阻很难保证都相等，接地电阻也会随着传输间隔的增加而升高，有时甚至产生高达200V 的电位差。

2. 测量回路互相连接问题：如以下图所示，在这些回路中，参考点要将因为接通多个信号回路而升高。

设备一设备二设备三设备四U VR L1 R L2 R L3 R L4ΔU R1 ΔU R2 ΔU R3 ΔU R4如上图，在这种互相连接的测量回路中，由于线间电阻的不断增加，必然会引起参考电压的不断升高。

3. 电磁干扰问题：这是比较常见的干扰，特别是在长间隔或者干扰较大的工业环境中，很难防止感性和容性干扰在测量回路中互相参杂的情况。

信号隔离器的使用方法

信号隔离器的使用方法1.引言1.1 概述信号隔离器是一种应用广泛的电子设备，用于处理电路中的信号传输和隔离问题。

它被广泛应用于工业自动化、电力系统、通信系统等领域，起到了至关重要的作用。

信号隔离器的主要作用是将电路中的信号进行隔离，防止信号传输时的干扰和噪音污染。

在很多情况下，不同电路之间的信号传递会导致互相影响和信号失真的问题。

这往往会导致电路的工作不稳定或者数据错误的传输。

而信号隔离器通过采用特定的电路设计和信号处理技术，能够有效地解决这些问题。

信号隔离器的工作原理基于电气隔离技术，它将输入信号电路和输出信号电路之间通过绝缘层进行隔离，使得两个电路之间的信号无法直接相互影响。

这种隔离方式能够有效降低噪音干扰、电磁干扰等因素对信号传输的影响，提高系统的稳定性和可靠性。

在信号隔离器的使用方法上，首先需要选择合适的信号隔离器类型和规格。

根据实际需求和电路特点，选择适合的隔离器能够更好地满足需求。

其次，在安装和连接时，需要按照隔离器的说明书进行正确的操作，并且保证信号输入端和输出端的连接正确可靠，避免接触不良等问题。

此外，使用信号隔离器时还需要注意电源供应和电气安全。

合理选择和配置电源，确保信号隔离器的正常工作和长期稳定性。

同时，在操作时要注意遵守电气安全规范，避免电路短路、过载等问题的发生。

总之，信号隔离器是一种重要的电子设备，其使用方法和原理对于保证电路信号传输和隔离的稳定性具有重要意义。

合理选择隔离器类型、正确安装和连接、注意电源供应和电气安全等方面的注意事项，能够保证信号隔离器的正常工作，并有效解决信号传输中的干扰和噪音问题。

希望本文能够帮助读者更好地理解信号隔离器的基本概念和使用方法，为相关领域的应用提供参考和指导。

1.2 文章结构文章结构部分：文章将从三个部分进行展开，即引言、正文和结论。

引言部分将首先概述信号隔离器的基本情况，介绍其用途和作用。

接着，探讨文章的结构，即本文将通过对信号隔离器的使用方法进行详细介绍，以使读者能够全面了解其使用要点。

信号隔离器及功能及工作原理

信号隔离器及功能及工作原理信号隔离器的功能及工作原理信号隔离器的工作原理及功能是什么？工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。

保证变换后的信号、电源、地之间绝对独立。

功能：一：保护下级的控制回路。

二：消弱环境噪声对测试电路的影响。

DIN系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。

能够克服变频器噪声及各种高低频脉动干扰。

信号隔离器的主要类型有哪些？隔离器：工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。

配电器：工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。

安全栅：一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。

1．使用前应详细阅读说明书。

2．作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。
