4-20mA信号传输的详解
4-20mA信号传输的详解我来回答这个问题，希望能让你走出困惑。
远距离传输模拟信号，使用电压方式显然不合理，因为有线路消耗存在压降，当然有些人说可以以高传输阻抗减少传输电流来降低压降的影响，但是系统的抗干扰能力大大降低。
把敏感器件的信号转换成电流信号来传输可以消除传输线带来的压降误差，但是多大合适呢？我们的双绞线特性阻抗是50欧姆左右，相隔1CM宽的0.2平方毫米的导线特性阻抗300欧姆左右，所以负载电阻选择50-300欧姆比较理想，为了AD转换方便，负载电阻上的信号最大量程值一般5-10V比较合适，那么权衡所有，负载电阻250欧姆，电流20mA，负载压降5V比较满意。
那么为什么选择4-20mA而不是0-20mA呢？为了减少接线的复杂性，传感器选择2线要比多线简单的多，2线既要传输信号，又要给传感器供电，所以设计者从中盗窃4mA电流给传感器放大电路供电，这样4-20mA的标准就确定了。
如果还不明白，就给我QQ留言吧，我一定让你弄明白是怎么回事。
4-20MA信号是IEC规定的过程控制标准模拟信号，我过为3型仪表制式，因为是电流传送，只要导线内阻加负载电阻*20MA后，小于规定的上限电压就可以，是专们远传用的，比2型表的0`10MA不同的是可以克服零点死区，干扰不大的情况也无须屏蔽，负载端也可加一250欧电阻形成1~5V电压信号给接受的二次仪表。
要看你的线径了，如果阻抗小的话，1000M-2000M没有问题；当然你还可以选择无线传送信号。
换用其他的线，可以有效提高信号强度及干扰。
4-20mA输出信号，传输距离有限制，关键看信号输出设备可以拉升到多高的电压和是否具有输出的功率。
如果距离较远的话，可以在一定距离上增加MHM-04B 信号中继器，提升信号的传输距离。
同时还要注意，传输距离越长，可能受到干扰的可能性也就越大。
所以较合理的设计方案是在增加信号中继器后，再加装一个无源型的信号隔离器（MHM-05A),这样可以有效的将传输中的干扰信号隔离掉。
4-20mA信号隔离器,小体积,
4-20mA信号隔离器（小体积）如何挑选模拟信号变送器/隔离器？如今，市面上信号变送器品牌众多，许多消费者在选购的时候很容易挑花眼，同时也容易纠结。
那么，消费者到底应该如何挑选信号变送器呢？今天，专注于工业控制产品研发设计生产的高新技术企业——贝福小编为您解答解答。
如何挑选信号变送器？1、选择与压力介质相匹配的信号变送器由于众多的物体都会产生压力，所以朋友们在选择的时候还需要注意选择和压力介质相符合的仪表，以此来保障信号变送器能够在相关的场合得到有效的使用。
例如，黏性的液体、大面积的泥浆有很大可能会堵上压力接口，这时候就需要选择有过滤性的信号变送器，或者为其安装过滤网。
而有些溶剂或许带有腐蚀性，则不可以与变送器进行直接的接触，需要进行防腐蚀装置。
2、信号变送器的压力值选择宜大不宜小在众多的压力系统中，尤其是液压和水压在运行的过程中所产生的峰值具有巨大的不稳定性，容易上下波动，因此就需要选择一款比压力最大值更高一些的信号变送器，以此来保障压力峰值不会一下产生过大的压力。
隔离器的主要特性:>>精度等级：0.1级、0.2级。
产品出厂前已检验校正，用户可以直接使用>>辅助电源：5V/12V/15V/24VDC（范围±10%）>>标准DIN35 导轨式安装（尺寸：120 x 70 x 43mm）>>具有较强的抗电磁干扰和高频信号干扰能力>>四路国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等>>四路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力>>所有输入、输出及供电电源之间全部互相隔离。
>>全量程范围内极高的线性度（非线性度<0.2%）隔离器的应用：>>工业现场信号隔离及变换>>模拟信号数据隔离、采集和变换，信号隔离器>>电力监控、医疗设备隔离>>变频器信号隔离采集>>PLC/FA 电机信号隔离控制>>隔离4-20mA或0-20mA信号传输>>信号长线无失真传输>>仪器仪表信号收发>>非电量信号变送选型表：DIN44 IRT – U(A)□ - P□–O□产品最大绝对额定值：Continuous Isolation Voltage （持续隔离电压）:3000VDC Junction Temperature （工作温度）:+85℃ Storage Temperature （存贮温度）:+150℃ 电源电压范围：±10%Vin注意：如果超出上述范围，产品可能会引起永久性损坏。
模拟信号4~20mA使用

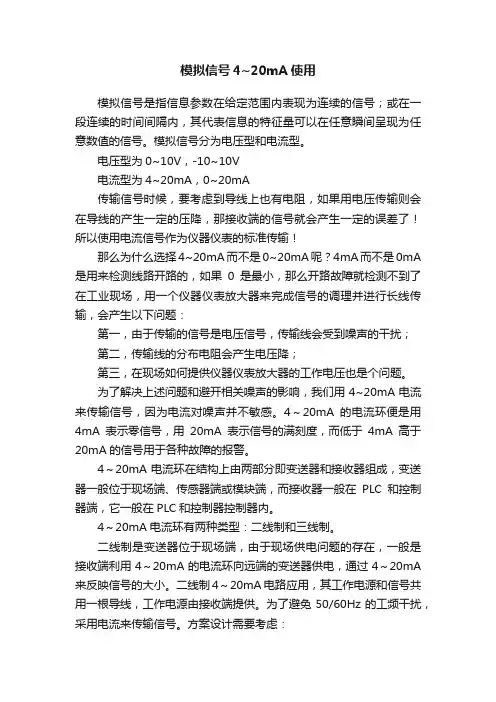

模拟信号4~20mA使用模拟信号是指信息参数在给定范围内表现为连续的信号；或在一段连续的时间间隔内，其代表信息的特征量可以在任意瞬间呈现为任意数值的信号。
模拟信号分为电压型和电流型。
电压型为0~10V，-10~10V电流型为4~20mA，0~20mA传输信号时候，要考虑到导线上也有电阻，如果用电压传输则会在导线的产生一定的压降，那接收端的信号就会产生一定的误差了！所以使用电流信号作为仪器仪表的标准传输！那么为什么选择4~20mA而不是0~20mA呢？4mA而不是0mA 是用来检测线路开路的，如果0是最小，那么开路故障就检测不到了在工业现场，用一个仪器仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪器仪表放大器的工作电压也是个问题。
为了解决上述问题和避开相关噪声的影响，我们用4~20mA电流来传输信号，因为电流对噪声并不敏感。
4～20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。
4～20mA电流环在结构上由两部分即变送器和接收器组成，变送器一般位于现场端、传感器端或模块端，而接收器一般在PLC和控制器端，它一般在PLC和控制器控制器内。
4～20mA电流环有两种类型：二线制和三线制。
二线制是变送器位于现场端，由于现场供电问题的存在，一般是接收端利用4～20mA的电流环向远端的变送器供电，通过4～20mA 来反映信号的大小。
二线制4～20mA电路应用，其工作电源和信号共用一根导线，工作电源由接收端提供。
为了避免50/60Hz的工频干扰，采用电流来传输信号。
方案设计需要考虑：（1）电路环中的接收器的数量：更多的接收器将要求变送器有较低的工作电压；（2）变送器所必需的工作电压要有一定的余量；（3）决定传感器的激励方法是电压还是电流。
4-20mA、0-20mA、0-10mA无源IC隔离器
4-20mA、0-20mA、0-10mA无源IC隔离器
产品概述：
导轨安装DIN22 4-20系列模拟信号隔离放大器IC采用电磁隔离模式和高效能回路窃电技术，有效的解决了电流信号隔离对供电电源的依赖问题，实现了4～20mA标准信号的高精度及高线性度的隔离；产品大大简化了用户的设计。
产品广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等需要电量隔离测控的行业。
产品主要实现功能为标准恒流源0-10mA/0-20mA/4-20mA等标标准电流信号的隔离，高效率，低压差隔离，更高的负载能力。
现场安装方便，不用外接电源。
★精度等级：0.1级、0.2级。
0-10mA/0-20mA/4-20mA等标标准电流信号输出，具有高带载能力。
★全量程范围内极高的线性度（非线性度<0.2%）
产品特点：
