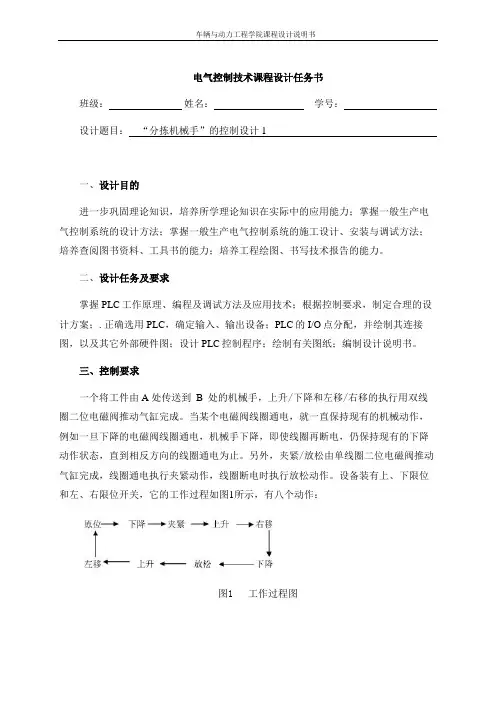

电气控制技术课程设计任务书班级:姓名:学号:设计题目:“分拣机械手”的控制设计1一、设计目的进一步巩固理论知识,培养所学理论知识在实际中的应用能力;掌握一般生产电气控制系统的设计方法;掌握一般生产电气控制系统的施工设计、安装与调试方法;培养查阅图书资料、工具书的能力;培养工程绘图、书写技术报告的能力。

二、设计任务及要求掌握PLC工作原理、编程及调试方法及应用技术;根据控制要求,制定合理的设计方案;.正确选用PLC,确定输入、输出设备;PLC的I/O点分配,并绘制其连接图,以及其它外部硬件图;设计PLC控制程序;绘制有关图纸;编制设计说明书。

三、控制要求一个将工件由 A 处传送到B处的机械手,上升/下降和左移/右移的执行用双线圈二位电磁阀推动气缸完成。

当某个电磁阀线圈通电,就一直保持现有的机械动作,例如一旦下降的电磁阀线圈通电,机械手下降,即使线圈再断电,仍保持现有的下降动作状态,直到相反方向的线圈通电为止。

另外,夹紧/放松由单线圈二位电磁阀推动气缸完成,线圈通电执行夹紧动作,线圈断电时执行放松动作。

设备装有上、下限位和左、右限位开关,它的工作过程如图1所示,有八个动作:图1 工作过程图四、设计时间安排查找相关资料(1天)、设计并绘制系统原理图(2天)、设计PLC控制程序(2天)、模拟调试(2天)、编写设计报告(2天)和答辩(1天)。
