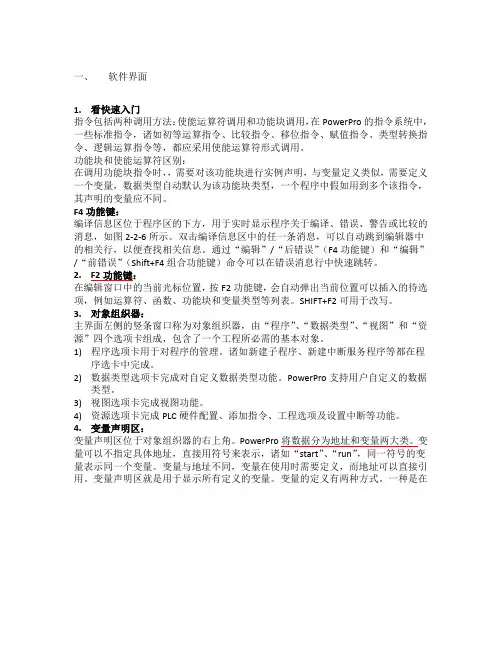

软件界面

1. 看快速入门

指令包括两种调用方法：使能运算符调用和功能块调用，在PowerPro 的指令系统中，一些标准指令，诸如初等运算指令、比较指令、移位指令、赋值指令、类型转换指令、逻辑运算指令等，都应采用使能运算符形式调用。

功能块和使能运算符区别：

在调用功能块指令时，，需要对该功能块进行实例声明，与变量定义类似，需要定义一个变量，数据类型自动默认为该功能块类型，一个程序中假如用到多个该指令，其声明的变量应不同。

F4 功能键： 编译信息区位于程序区的下方，用于实时显示程序关于编译、错误、警告或比较的消息，如图 2-2-6 所示。双击编译信息区中的任一条消息，可以自动跳到编辑器中的相关行，以便查找相关 信息。通过“编辑”/“后错误”（F4 功能键）和“编辑”/“前错误”（Shift+F4 组合功能键）命 令可以在错误消息行中快速跳转。 2. F2 功能键：

在编辑窗口中的当前光标位置，按 F2功能键，会自动弹出当前位置可以插入的待选项，例如运

算符、函数、功能块和变量类型等列表。SHIFT+F2 可用于改写。

3. 对象组织器：

主界面左侧的竖条窗口称为对象组织器，由“程序”、“数据类型”、“视图”和“资源”四个选项卡组成，包含了一个工程所必需的基本对象。

1)程序选项卡用于对程序的管理。诸如新建子程序、新建中断服务程序等都在程序选卡中完成。

2)数据类型选项卡完成对自定义数据类型功能。PowerPro 支持用户自定义的数据类型。

3)视图选项卡完成视图功能。

4)资源选项卡完成PLC 硬件配置、添加指令、工程选项及设置中断等功能。

4. 变量声明区：变量声明区位于对象组织器的右上角。PowerPro 将数据分为地址和变量两大类。变量可以不指定具体地址，直接用符号来表示，诸如“start”、“run”，同一符号的变量表示同一个变量。变量与地址不同，变量在使用时需要定义，而地址可以直接引用。变量声明区就是用于显示所有定义的变量。变量的定义有两种方式。一种是在编程时自动定义，并且显示在变量声明区中，

如图2-2-4 所示；

另一种就是直接在变量声明区中定义，变量声明区有文本和表格两种显示形式，图2-2-5 所示为变量表格

显示形式。

5. 监视列表：在“资源”选项卡中的“监视与接收管理器”下，选择“插入”菜单下的“新建监视列表”，或在“监视与接收管理器”列表区的左区点击鼠标右键，从弹出的菜单中选择“增加监视列表”，并为列表输入合适的名称，即可插入新的监视列表

6. 菜单栏高级选项功能块帮助：快捷键为“Alt+Enter”。在梯形图中，选中某个功能块，使用“功能块

帮助”，则会弹出相应功能块的“帮助”文件，即“库管理器”，从而了解该功能块的应用。选项：在梯形图中，使用“选项”菜单，则会弹出如图2-3-14所示的“功能块梯形图选项”对话框，可以进行梯形图的相关参数设置。

不同的选项卡中，菜单显示的功能不同

7. 菜单栏在线选项

1) 在线［O］/停止［P］、在线［O］/复位［E］、在线［O］/冷复位［T］三者的区别：在线［O］/

停止［P］：停止程序的运行。

在线［O］/复位［E］：停止程序的运行，变量置为初始值。retain 型变量维持当前值。在线［O］/冷复位［T］：停止程序的运行，重新初始化所有变量。

2) 在线［O］/清空用户程序［O］与工程/清空二者的区别：在线［O］/清空用户程序［O］：清除PLC 中的程序，重新初始化PLC 系统。注意，这与“工程/清空” 菜单有所不同。“在线/清空用户程序”是

指清除PLC 中的程序，重新初始化PLC 系统。而“工程/清空”菜单清除以前产生的下载文件，确保系统在下次进行编译时，重新建立新的下载文件。

3) 在线［O］/断点［B］：在线［O］/断点［B］：在当前位置设置一个断点或删除已有的断点。如果程序运行后到达断点，则程序终止，相应得程序段会以红色背景显示。为了继续程序的运行，可用“在线/运行”、“在线/跳过”或“在线/跳入”命令。具体请参见8.4.6 章节在线［O］/断点对话框［L］：编辑整个工程中的断点

4) 在线［O］/跳过［S］与在线［O］/跳入［N］二者的区别：在线［O］/跳过［S］：单步执行程序，程序在执行之后停止在线［O］/跳入［N］：如果在当前位置是函数或功能块，则程序将执行到被调用程序的第一条指令。在其它情况下，与“在线/跳过”命令一样。

5)在线［O］/输入值［W］与在线［O］/强制值［C］二者的区别：在线［O］/输入值［W］：调试时修改变量值。

在线［O］/强制值［C］：同样用于调试时对变量赋值。在每个循环结束之后，被强制的变量都被写入强制值，直到执行“解除强制”命令为止。

在线［O］/输入/强制对话框［G］：允许对多个变量写入新值，并同时输入到PLC 中。对于“在线/ 输入值”，变量只被写一次，而且变量允许立刻被其它程序赋值。

8. 添加动作：添加动作：可以在当前选定的程序或功能块下创建一个动作。在弹出的对话框中填入动作名，并选择动作实现的语言。“动作”代表一个进一步的功能实现，这种功能也可由其他语言所创建的一般功能块来实现。动作隶属于一个功能块或程序，可以像调用功能块一样来调用功能块的动作。动作调用的格式为：＜程序名＞.＜动作名＞或＜实例名＞.＜动作名＞。

9. 显示调用树：

显示调用树：与“工程”/“查看调用树”命令相同。可以在一个新窗口中显示当前对象调用程序、函数、功能块的树型结构，直观地指出当前POU 与工程中其它POU 的先后调用关系。工程必须通过编译，该命令才有效。

10. 快速启动软件(需要注意的)：

1) 打开工程：在主界面中点击“文件”/“新建”菜单，或在工具栏中点击“新建”按钮，随之出现“目

标设置”对话框。“目标”是指PLC 的存储空间，目标设置是指根据所选择的PLC 的存储空间来进行配置。在“配置”栏中选中“HOLLiAS-LEC G3 CPU Extend”，此目标为程序存储空间为120KB 的CPU 所选用的设置，点击“确认”按钮，如图3-3-1 所示。如果所使用的模块为存储空间28KB 的CPU，则需选择“HOLLiAS-LEC G3 CPU”。若不确定模块的程序存储空间大小，请参见附录。若需编写库指令，则应选择None。

2) PLC 配置：在“资源”选项卡中双击“PLC 配置”，在“PLC Configuration”上点击鼠标右键，选择“Append Subelement”中的“LM3107”，进行PLC 的配置

3) 设置通讯参数：“在线”菜单中选定“通讯参数”，弹出通讯参数设置对话框，如图3-5-1

选择“New”按钮添加新通道，出现如图3-5-2 所示的对话框
