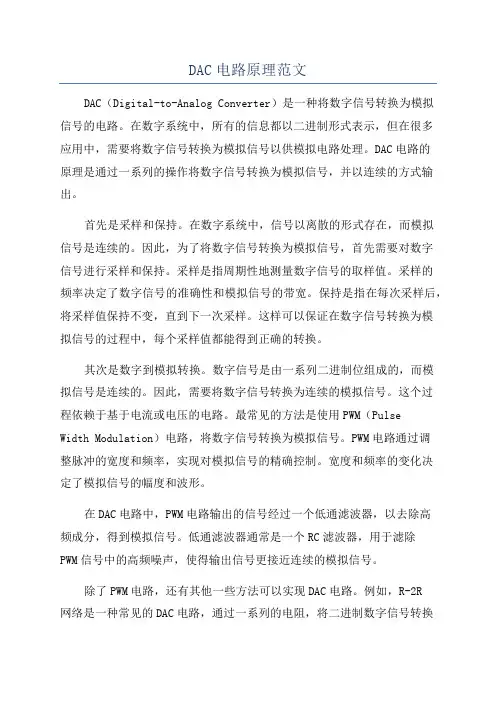

DAC电路原理范文
DAC电路原理范文DAC（Digital-to-Analog Converter）是一种将数字信号转换为模拟信号的电路。
在数字系统中，所有的信息都以二进制形式表示，但在很多应用中，需要将数字信号转换为模拟信号以供模拟电路处理。
DAC电路的原理是通过一系列的操作将数字信号转换为模拟信号，并以连续的方式输出。
首先是采样和保持。
在数字系统中，信号以离散的形式存在，而模拟信号是连续的。
因此，为了将数字信号转换为模拟信号，首先需要对数字信号进行采样和保持。
采样是指周期性地测量数字信号的取样值。
采样的频率决定了数字信号的准确性和模拟信号的带宽。
保持是指在每次采样后，将采样值保持不变，直到下一次采样。
这样可以保证在数字信号转换为模拟信号的过程中，每个采样值都能得到正确的转换。
其次是数字到模拟转换。
数字信号是由一系列二进制位组成的，而模拟信号是连续的。
因此，需要将数字信号转换为连续的模拟信号。
这个过程依赖于基于电流或电压的电路。
最常见的方法是使用PWM（PulseWidth Modulation）电路，将数字信号转换为模拟信号。
PWM电路通过调整脉冲的宽度和频率，实现对模拟信号的精确控制。
宽度和频率的变化决定了模拟信号的幅度和波形。
在DAC电路中，PWM电路输出的信号经过一个低通滤波器，以去除高频成分，得到模拟信号。
低通滤波器通常是一个RC滤波器，用于滤除PWM信号中的高频噪声，使得输出信号更接近连续的模拟信号。
除了PWM电路，还有其他一些方法可以实现DAC电路。
例如，R-2R网络是一种常见的DAC电路，通过一系列的电阻，将二进制数字信号转换为模拟电压信号。
Delta-sigma（ΔΣ）调制器是一种高精度的DAC电路，可以实现高质量的模拟信号输出。
此外，数字对比器DAC和阵列DAC也是常见的DAC电路设计。
总结来说，DAC电路通过采样和保持、以及数字到模拟转换的步骤，实现了将数字信号转换为模拟信号的功能。
不同的DAC电路设计有不同的原理和工作方式，但最终的目标都是将数字信号转换为连续的模拟信号，供模拟电路处理和输出。
dac电路基本原理
§ 9-2 DAC 的一般工作原理一、解码原理1 ．基本公式D/A 转换的基本原理涉及到代数基本定律，即任意一个非负整数 A ，总可以用一个 t 进制数表示为： A= a t +a t +···+a t +a t (9-1)(9-1) 式是一个线性多项式，因此可用线性元件组成的网络来实现解码。
图 9-2 所示是一个电阻解码网络，不难得出：(9-2)其中，（ 9-3 ）式中为所有电阻均接地时的并联等效电阻，称为t 进制加权网络的特征电阻。
显然，这是一个等比级数和的倒数，即：（ 9-4 ）当n→∞时有(9-5)2 ．推导过程在电子系统中，一般 t ＝ 2 ，即二进制加权网络，如图 9-3 所示。
在n→∞时该网络的特征电阻为：(9-6)图 9-2 t 进制加权电阻网络图 9-3 二进制加权电阻网络于是，当有一个电阻 2 i R 接 V R 时， V O 可表示为(9-7)将 (9-3) 式代入上式可得(9-8)显然，当有一个以上电阻分别在 i 、 j 、 k 、…、 s 、 p 等位上接 V R 时，V O 的值可用叠加定理求得(9-9)如果用 a i (i ＝ 0 ， 1 ， 2 ，…， n-1) 为“ 0 ”表示 i 位电阻接地。
a i 为“ l ”表示 i 位电阻接 V R ，则有(9-10)这就实现了由代数基本定律到 D/A 转换的基本原理及过程。
二、 D/A 转换器的基本结构1 ．权电阻网络 D/A 转换器⑴解码网络由电阻网、受数字控制的模拟开关、基准源三部分构成。
图 9-4 权电阻解码网络①解码网的特点每位一个电阻，称为位电阻， n 位需 n 个电阻；取值上（电阻），按二进制整数代码权的规律取值：、、…、，例如 n=8 ， R=15K ，则位电阻依次为：、、…、；②模拟开关每位一个开关，分别由各自数字量控制其切换，“ 1 ”接，“ 0 ”接地，是电压型开关，各路切换的电流不同，最大（电阻为 R ），最小（电阻为）；③基准源 V R⑵ I/O 传输关系由电路结构图可看出：数字量代码不同—— > 开关 S 的状态不同—— > 电阻网结构改变。

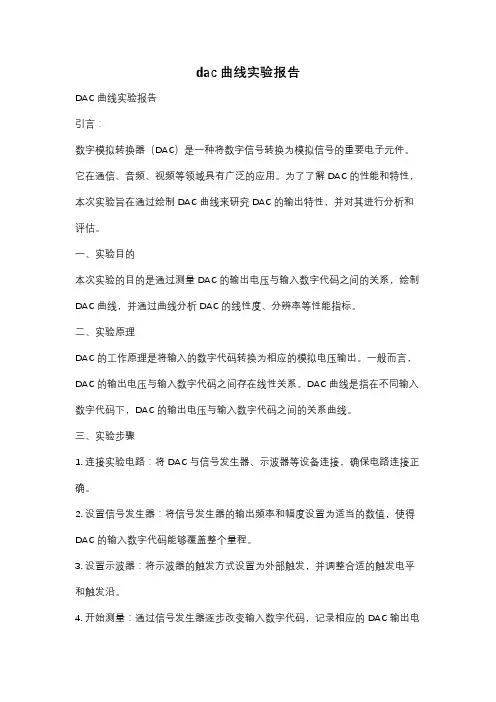

dac曲线实验报告
dac曲线实验报告DAC曲线实验报告引言：数字模拟转换器（DAC）是一种将数字信号转换为模拟信号的重要电子元件。
它在通信、音频、视频等领域具有广泛的应用。
为了了解DAC的性能和特性，本次实验旨在通过绘制DAC曲线来研究DAC的输出特性，并对其进行分析和评估。
一、实验目的本次实验的目的是通过测量DAC的输出电压与输入数字代码之间的关系，绘制DAC曲线，并通过曲线分析DAC的线性度、分辨率等性能指标。
二、实验原理DAC的工作原理是将输入的数字代码转换为相应的模拟电压输出。
一般而言，DAC的输出电压与输入数字代码之间存在线性关系。
DAC曲线是指在不同输入数字代码下，DAC的输出电压与输入数字代码之间的关系曲线。
三、实验步骤1. 连接实验电路：将DAC与信号发生器、示波器等设备连接，确保电路连接正确。
2. 设置信号发生器：将信号发生器的输出频率和幅度设置为适当的数值，使得DAC的输入数字代码能够覆盖整个量程。
3. 设置示波器：将示波器的触发方式设置为外部触发，并调整合适的触发电平和触发沿。
4. 开始测量：通过信号发生器逐步改变输入数字代码，记录相应的DAC输出电压，并绘制曲线。
四、实验结果与分析根据实验步骤记录的数据，绘制了DAC曲线，并进行了分析。
1. DAC曲线的线性度分析DAC曲线的线性度是衡量DAC输出电压与输入数字代码之间线性关系的指标。
通过观察DAC曲线的斜率，可以判断DAC的线性度。
如果曲线呈现直线状，表示DAC具有良好的线性度；如果曲线出现明显的非线性变化，表示DAC的线性度较差。
2. DAC曲线的分辨率分析DAC曲线的分辨率是指DAC输出电压的最小变化量。
通过观察DAC曲线的细节，可以判断DAC的分辨率。
如果曲线上相邻两点之间的电压变化较小，表示DAC具有较高的分辨率；如果曲线上相邻两点之间的电压变化较大，表示DAC的分辨率较低。
3. DAC曲线的非线性误差分析DAC曲线的非线性误差是指DAC输出电压与输入数字代码之间的偏差。
北京交通大学基础电路分析总结
第三章 小 结
一,放大电路的组成原则 1.核心元件:是有源元件,即晶体管或场效应管. 1.核心元件:是有源元件,即晶体管或场效应管. 核心元件 2.直流电源设置:数值,极性的设置要正确. 2.直流电源设置:数值,极性的设置要正确. 直流电源设置 3.电路参数设置:应保证晶体管工作在放大区, 3.电路参数设置:应保证晶体管工作在放大区,场效应管工 电路参数设置 作在恒流区,即建立起合适的静态工作点,保证电路不失真. 作在恒流区,即建立起合适的静态工作点,保证电路不失真. 4.结构的设置:保证的信号传输, 4.结构的设置:保证的信号传输,应能够有效地作用于有源 结构的设置 元件的输入回路,输出信号能够作用于负载之上. 元件的输入回路,输出信号能够作用于负载之上.
注重培养系统的观念,工程的观念,科技进步 的观念和创新意识,学习科学的思维方法.提倡 快乐学习!
七,考查方法
1. 会看:读图,定性分析 会看:读图, 2. 会算:定量计算 会算:
} 考查分析问题的能力Байду номын сангаас
3. 会选:电路形式,器件,参数 会选:电路形式,器件, 考查解决问题的能力-- --设计能力 考查解决问题的能力--设计能力 4. 会调:仪器选用,测试方法,故障诊断,EDA 会调:仪器选用,测试方法,故障诊断, 考查解决问题的能力-- --实践能力 考查解决问题的能力--实践能力
仪器选用测试方法故障诊断eda考查解决问题的能力设计能力考查解决问题的能力实践能力综合应用所学知识的能力系统集成的能力仿真能力创新能力半导体是导电能力介于导体和绝缘体之间的一种物体
四,模拟电子技术基础课的特点
1,工程性 ,
实际工程需要证明其可行性.强调定性分析. 实际工程需要证明其可行性.强调定性分析.
电路分析专题研讨-数字-模拟转换器(DAC)原理研究
数字-模拟转换器（DAC）原理研究题目描述：图 1-1 可作为研究DA 转换电路的模型，其中开关，，分别与三位二进制数相对应。
当二进制数为“1”时开关接入相应电压Vs，为“0”时开关接地。
设Vs=12V。
(1)列出从000 到111 所有数字信号对应的模拟电压。
（2）若每隔1us 可以给出一个数字信号，试给出一种产生周期为16us，幅度为7V 的锯齿波和三角波和方波的数字信号方案（仅给出一个波形周期的数字信号即可）。
用EWB 软件仿真你的设计方案。
（3）查阅DAC0832 芯片手册，分析其倒置R-2R 电阻网络（图1-2）进行DAC 转换原理。
当其输出接电流电压转换运放如图1-3 时，推导其输出电压。
（4）扩展：设计一个数字控制增益的电压放大器，V0=nkVi，其中n=0-15，k=2,Vi=+/-5V。
用EWB 仿真设计结果。
方案及原理描述由图1—1利用等效法和叠加法求V0。
叠加定理：由全部独立电源在线性电阻电路中产生的任一电压或电流，等于每一个独立电源单独作用所产生的相应电压或电流的代数和。
理论分析及计算由V0=V-=V+知，实际为最右端2k?电阻上的电压（1）让Vs1单独作用，使开关接地，Vs2=Vs3=0，此时利用元件约束关系可以将电路逐步简化为：（此时1k?两端电压为4 V0，所以回路中的电流大小为4V0 mA，利用KVL可得，V0=Vs1）(2)让Vs2单独作用，使开关接地，Vs1=Vs3=0，此时利用元件约束关系可以将电路逐步简化为：（此时左右两条支路的电压均为2 V0, 电流均为V0。
）（此时1k?两端电压为2V0，回路中的电流为2V0 mA,由KVL知：V0=Vs2）（3）让Vs3单独作用，使开关接地，Vs2=Vs1=0，此时利用元件约束关系可以将电路逐步简化为：(此时1k?两端电压为V0，回路中电流为V0 mA，由KVL知：V0=Vs3)。
综上，有叠加法有：V0=Vs1+Vs2+Vs3。
北京交通大学数电实验(中频增益电路)实验报告
数字电子技术实验报告中频自动增益数字电路研究指导老师：佟毅学生姓名：学号：班级：完成时间：2014.11.22目录一设计任务要求 (3)二设计方案及论证 (3)1 任务分析 (3)（1）实验1 两位乘法器 (3)（2）实验2 中频放大增益 (3)2 方案比较 (5)3 系统结构设计 (5)（1）模数转换并比较 (5)（2）控制部分 (5)（3）锁存部分 (6)（4）数模转换与运算放大部分 (7)4 具体电路分析 (7)（1）实验1 (7)（2）实验2 (8)（3）所用元件功能与引脚图 (9)三制作与调试过程 (13)1 制作与调试流程 (13)2 遇到的问题和解决方法 (13)四系统测试 (13)1 测试方法 (13)2 测试数据 (14)3 数据分析和结论 (16)五总结 (17)六参考文献 (17)一设计任务要求1 用加法器实现2位乘法电路。
2 设计一个电路，输入信号50mV到5V峰峰值，1KHZ～10KHZ的正弦波信号，输出信号为3V到4V的同频率，不失真的正弦波信号。
精度为8位，负载500Ω。
二设计方案及论证1 任务分析（1）实验1 两位乘法器设两位二进制数分别为A1A0，B1B0图2-1 两位乘法原理图由图2-1知，为实现2位乘法电路，电路需采用74ls08与门和74283加法器，并令S1=A1B0+A0B1 S2=A1B1 S0=A0B0 S3=0 （式2-1-1）则S3S2S1S0即为所得乘积（2）实验2 中频放大增益I.除法电路利用DAC0832内部的R—2R电阻网络，输出Iout1和Iout2分别接运放的反相输入端和同相输入端，使运放工作在线性状态。
当DAC0832的VREF端接运放的输出时，RFB端接模拟输入信号时，实现除法功能。
（如图2-2所示）可以推导出DAC0832构成除法器时的输出表达式：U o =−28U i∑D i 2i 7i=0∗R R f （式2-1-2）通过加入反馈电阻R f ′，我们想要公式变为如下形式：U o =−U i∑D i 2i 7i=0 （式2-1-3）上式可以简写为：U o =K ′U i D （式2-1-4）其中D =∑D i 2i 7i=0。
电路分析基础课程研究型教学
电路分析基础课程研究型教学学生用辅导材料北京交通大学电工电子教学基地电路教学组2009.3电路分析基础课程研究型教学学生用辅导材料目录一. 为什么要进行专题研讨二. 专题研讨报告的写作要求三. 专题研讨参考题目1数字-模拟转换器(DAC)原理研究2 DC-DC电压转换电路原理研究3 RLC电路的动态和频率特性综合研究4互感和谐振电路应用——RFID原理研究一．为什么要进行专题研讨电路分析课程作为专业基础课程，不仅有完整的理论体系，也有很强的工程应用背景。
在电子工程、控制工程和通信工程的许多实际问题中，电路分析的理论和方法都起着重要作用。
事实上，电路分析课程中的许多知识点设定、例题和习题均来自于工程实践。
了解电路分析方法如何应用在实际问题的解决过程中，有助于同学们理解电路课程的知识体系，加深对于所学理论和方法的理解。
电路课程也是一门实践性很强的课程。
在电路理论和方法的研究与应用中，对电路问题的建模，对电路模型的理论分析，针对工程问题的综合与设计，以及电路实验和计算机仿真方法都是相互联系、不可分割的。
受到课程学时和安排的限制，电路基础课程的课堂教学一般只能介绍其中最基础的分析方法；布置的习题作业大多针对刚刚讲过的知识点。
综合性和设计型的作业比较少。
通过专题研讨题目，同学们可以接触到一些综合性、设计型的题目，将理论分析、软件仿真和实验方法结合起来，了解工程问题解决的过程。
电子信息领域又是一个发展迅速、不断创新的领域。
电路理论的应用背景、研究的侧重点和分析手段也有变化和更新。
作为精简的电路分析基础课程，一方面要回归电路分析最基本概念和方法，另一方面也需要将现代电子技术的最新发展介绍给同学们。
这就需要通过同学自己的努力，突破教材内容的限制，通过参考资料的搜集和阅读，了解新知识、新领域和新方法。
最后，像对待其它任何课程一样，同学们可以将电路分析课程的学习课程作为锻炼自己学习能力和研究、解决问题能力的过程。
项目问题作业由同学们自主完成，借此熟悉解决实际问题（或简化的准实际问题）的过程；一些问题没有唯一的方法和解答，同学们可以根据自己的理解、发挥自己的创造性去解决；超出课上知识的内容，需要通过查阅参考书、搜集互联网上的资源来了解；需要计算机仿真作为验证理论分析和方案的手段。
北京交通大学数电实验报告(最终版)
中频自动增益数字电路设计实验报告学院：电子信息工程学院班级：你猜姓名：学渣2号学号：你再猜指导老师：伟大的佟老师完成时间： 2013.12.11目录一、设计要求 (3)1.1基本要求 (3)1.2发挥部分 (3)二．实验设计 (3)2.1实验一《用加法器实现2位乘法电路》 (3)2.1.1 实验原理与分析 (3)2.1.2 仿真电路与分析 (5)2.1.3数码管显示电路（以后不再重复） (5)2.2实验二《用4位加法器实现可控累加（加/减，-9到9，加数步长为3）电路》. 72.2.1实验原理与分析 (7)2.2.2仿真电路与分析 (11)2.3 《用4位移位寄存器实现可控乘/除法（2到8，乘数步长为2n）电路》 (12)2.3.1设计方案及论证 (12)2.3.3电路整体架构及仿真效果 (16)2.4《用A/DC0809和D/AC0832实现8k～10k模拟信号和8位数字信号输入，模拟信号输出的可控乘/除法电路》 (17)2.4.1 实验原理与分析 (17)2.4.2 仿真电路与分析 (20)三．实验感想 (20)四．参考文献 (20)一、设计要求1.1基本要求（1）用加法器实现2位乘法电路。
（2）用4位加法器实现可控累加（加/减，-9到9，加数步长为3）电路。
（3）用4位移位寄存器实现可控乘/除法（2到8，乘数步长为2n）电路。
1.2发挥部分（1）用A/DC0809和D/AC0832实现8k～10k模拟信号和8位数字信号输入，模拟信号输出的可控乘/除法电路。
（2）设计一个电路，输入信号50mV到5V峰峰值，1KHZ～10KHZ的正弦波信号，输出信号为3到4V的同频率，不失真的正弦波信号。
精度为8位，负载500Ω。
（3）发挥部分（2）中，若输出成为直流，电路如何更改。
二．实验设计2.1实验一《用加法器实现2位乘法电路》2.1.1 实验原理与分析在这个实验中，输入输出较为简单，因此可通过真值表，快速推倒出电路结构。
数模转换器(DAC)原理研究
数字-模拟转换器(DAC)原理研究电子0801班0821401408214013一题目简述随着科学技术的发展, 我们常常要用模拟系统来处理数字信号. 这就需要数字-模拟的转换. DAC的作用是将计算机或控制器产生的二进制数字转换成与之成比例的模拟电压. 其意义相当于一种译码电路. 本次的数模原理研究主要介绍全电阻网络D/A转换器和倒T型电阻网络D/A转换器, 利用等效方法和叠加原理推导输出电压, 比较两种转换器的特点. 并用EWB软件来验证电路的工作原理.二 DAC原理1. D/A数模转换器的设计思想D/A数模转换器在某种意义上说相当于一种译码电路，将给定的二进制码的量译成相应的模拟量的数值。
数字量是由二进制数位组合起来，而每位数字符号都有一定的权。
例如，四位二进制数1101每位的权对应十进制数值从高位到底为排列依次为8，4，2，1（必须位置上是一才有效）。
所以二进制数1101代表十三。
为了将数字量转换成模拟的量，可以将每一位数字量按权的大小装换成模拟量。
然后将这些模拟量相加，所得到的总的模拟量就是数字量所必须转换成的模拟量。
2.权电阻网络D/A转换器(1) 数模转换的一种方法是使用电阻网络，网络中阻值表示数字码输入位的二进制权值。
输入的电平决定电流的有无，开关接入相应电压Vs时，输入电压为Vs，二进制数位“1”。
开关接地时输入电压为0V，二进制数为“0”. 如下图给出了一个三位的DAC。
上面已经提及开关,，……,，分别受输入代码，，……，，的状态控制，由于虚地点的存在，其中某个开关接到“1”或“0”在电阻支路产生的电流为即支路电流总和 I==++=++=[]=所以输出模拟电压推广上式表明，输出的模拟电压正比于输入的数字量，从而实现了从数字量到模拟量的转换。
当=0时，=0，而=11…11时，=，故的最大变化范围是0~。
从000到111所有数字信号对应的模拟电压二进制数U0/V D0 000 0D1 001 1.5 D2 010 3D3 011 4.5 D4 100 6D5 101 7.5 D6 110 9D7 111 10.5 EWB仿真结果输入信号000输入信号001输入信号100输入信号011输入信号010输入信号110输入信号101输入信号111此类型DAC特点：结构简单，所用电阻由于元件数减少，该转换器的转换精度取决于基准电源，电子模拟开关，运算放大器及各权电阻的精度。
数模转换器(DAC)原理研究
数字—模拟转换器（DAC）原理研究一内容概述D/A转换器通常是把加权值与二进制码的各比特相对应的电压或者电流，按二进制码进行相加，从而得到模拟信号的方法。
产生加权电压和电流的方法有使用负载电阻的方法和使用梯形电阻网络的方法。
（1）负载电阻型D/A转换器由电阻和运算放大器组成的负载电阻型D/A转换器，其中（R,2R,……21-n R）的加权值与数字信号的各个比特（b0,b1,……bn-1）相对应。
当用每个比特的内容使各个比特的开关导通或者截止时，其输出电压V为V0=RRf（b0+21b1+41b2+…….+121-nbn-1）VR缺点：当位数较多时，负载电阻型D/A转换器必须使用的电阻值的范围将随之增大，会给制作集成电路带来困难。
（2）采用梯形电阻网络的D/A转换R-2R电阻解码网络如图所示是由R与2R电阻组成的T型电路，故又称为T型电阻解码网络，后边可以接运算放大器组成的跟随器，以提高网络带负载能力。
二 D/A 转换器的工作原理及波形输出 以一个简单的三位转换器为例：假设输入的数字为D 2D 1D 0=001，即D 0=1时，此时只有一个开关接至电压源，其他的均接地，T 型电阻网络的等效电路根据戴维南定理，可以将电路自左向右逐级等效化简，每等效一次，电源电压被等分一次，而等效电阻为R 不变逐次简化：由图可知D/A转换器的输出电压V0=32⨯32sV,同理当输入数字分别为010，100时即D1，D2分别单独接至参考电压源Vs，根据上述方法，可求得D/A转换器的输出电压分别为V0=32⨯22sV, V=32⨯2Vs,对于任意输入的数字信号D2D1D，根据叠加定理，可求得D/A转换器的输出电压为：V 0= D 0⨯32⨯32s V + D 1⨯32⨯22s V ,+ D 2⨯32⨯2Vs=32⨯321⨯V D D D )222(001122++s1) 列出从000到111所有数字信号对应的模拟电压：由三位数字转化器产生的锯齿波，三角波和方波实验电路图：实验电路用到了数字发生器，锯齿波的数字发生器设置和电压波形如下：三角波的数字发生设置和电压波形如下：方波的数值发生设置和电压波形如下：设计一个数字控制增益的电压放大器，V0=knVi ，其中n=0-15，k=2, Vi=+/-5V 。
北京交通大学数字电子技术第9章习题答案
思考题：题9.1.1 8位D/A转换电路输入数字量全为高电平时，输出模拟电压为5V。
若输入数字量只有最高位为高电平，则输出电压为V。
（A）2.5 （B）2.8 （C）3（D）4答：A题9.1.2 要求一个D/A转换系统模拟输出电压的最大值为10V，基准电压U REF应选伏？（A）10.1 （B）20 （C）5（D）10答：D题9.1.3 D/A转换电路按半导体器件区分，有和。
（A）单级型CMOS （B）双极型TTL（C）单级型ECL（D）单级型NMOS答：A、B题9.1.4 权电阻D/A转换器中的解码网络所用的阻值范围很大, 会产生较大的误差。
（A）电流（B）速度（C）精度（D）建立时间答：A、C题9.1.5 倒T电阻网络D/A转换电路与权电阻网络D/A转换电路相比，克服的缺点，提高了。
（A）转换速度（B）阻值离散（C）输出电压（D）转换精度答：B 、D题9.1.6 权电流D/A转换电路中，恒流源的电流大小不变，克服了和的影响，因此可以提高电路的转换精度。
（A）开关导通电阻（B）开关导通电压（C）开关导通电流（D）电阻的离散性答：A、B题9.2.1 采样-保持电路的采样周期为T，采样时间为t w。
要求电容C上的采样电压u C维持时间为。
（A）T（B）t w（C）T - t w（C）越长越好答：C题9.2.2 下面A/D转换电路通常不需要在输入端引入采样—保持电路。
（A）并行比较（B）V-F（C）V-T （D）逐次比较答：A题9.2.3如果要将一个最大幅值为 5.1V的模拟信号转换为数字信号，要求模拟信号每变化20mV能使数字信号最低位（LSB）发生变化，那么应选用位的A/D转换器。
（A）4 （B）6 （C）8 （C）101答：C题9.2.4 速度最快的A/D转换电路是A/D转换电路。
（A）并行比较（B）串行比较（C）双积分（D）逐次比较答：A题9.2.5 衡量A/D转换电路的主要技术指标是和。
（A）偏移误差（B）转换精度（C）转换速度（D）分辨时间答：B、C题9.2.6 逐次比较型A/D转换电路加入固定负电压补偿电压电路的目的是。
北京交通大学-数电实验-中频自动增益数字电路的研究
《数字电子技术》实验报告中频自动增益数字电路的研究姓名：班级：学号：指导老师：陆鹏飞时间： 2014年 11月目录一实验目的 2二实验内容和要求 2三实验步骤 21 基础部分：用加法器实现2位乘法电路 2（1）设计任务要求 2（2）设计方案及论证 2（3）制作及调试过程 32 发挥部分：中频自动增益控制数字电路 4（1）设计任务要求 4（2）设计方案及论证 4（3）制作及调试过程 6四总结 71 收获与体会 72 对本课程的建议 8五参考文献 8一实验目的1、掌握中频自动增益数字电路设计, 提高系统地构思问题和解决问题的能力。
2、通过自动增益数字电路实验, 系统地归纳用加法器、A/D和D/A转换电路设计加法、减法、乘法、除法和数字控制模块电路技术。
3、培养通过现象分析电路结构特点，进而改善电路的能力。
二实验内容和要求1、用加法器实现2位乘法电路。
2、设计一个电路，输入信号50mV到5V峰峰值，1KHZ~10KHZ的正弦波信号，输出信号为3到4V的同频率，不失真的正弦波信号。
精度为8位，负载500Ω。
三实验步骤1基础部分：用加法器实现2位乘法电路（1）设计任务要求用加法器实现2位乘法电路。
（2）设计方案及论证设两位二进制分别为A1A0和B1B0，输出为S3S2S1S0。
电路元件使用与门（74LS08）和集成四位加法器（74LS283）。
其中集成四位加法器74LS283原理框图如图3-1所示。
其中C-1是进位输入，C0、C1、C2、C3分别是每一级加法器的进位输出，实现了两个四位二进制数A3A2A1A0和B3B2B1B0的带进位相加，得到它们的和S3S2S1S0和进位输出C3。
图3-1 集成四位加法器74LS283原理框图在两位二进制乘法中，四位输出的计算式如式3-1~式3-4所示，其中式3-2、式3-3中的“+”为加法而不是逻辑运算“或”。
S0=A0·B0（式3-1）S1=A1·B0+A0·B1（式3-2）S2=A1·B1+C1（式3-3）S3=C2 （式3-4）计算原理如图3-2所示。
北京交通大学2014-2015学年第一学期电路分析实验教学安排
2014-2015学年第一学期电路分析实验教学安排北京交通大学电工电子教学基地电路实验室2014年11月一、日程安排起止时间：第9周（2014年11月17日）~第16周（2015年1月7日）。
第1次课介绍实验课程教学安排及实验任务。
第9周~第12周完成前5个实验，将实验记录交负责教师签字确认。
第13周~第14周完成后3个实验。
将实验报告及实验照片交负责教师。
第15周~第16周考核验收注意！只有完成规定的8个实验并得到负责教师确认后的学生才有资格进行考核验收，否则成绩为不通过。
二、实验地点第9教学楼南501电路实验室。
三、实验时间表节次星期一星期二星期三星期四星期五星期六星期日时间上午第一节养雪琴08：00-09：50 第二节养雪琴赵翔10：10-12：00下午第四节赵翔14：10-16：00 第五节养雪琴赵翔16：20-18：10晚上第六节养雪琴赵文山高岩养雪琴不开放不开放19：00-20：50 注意！（1）表中标出负责教师的单元为报该教师学生的实验时间，也是负责教师的固定答疑辅导时间，其他时间为实验室开放时间，学生可自由选择，有实验室教师负责日常管理。
（2）实验室开放时间为：周一至周五上午8:00-12:00，下午14:10-17:30 ,晚上19:00-21:00，周六周日晚间不开放。
（3）第15、16周考核验收期间实验室不开放。
四、教材及辅助资料（1）教材《基础电路实验教程》（2）2014-2015学年第一学期电路分析实验教学安排（网络教学平台）（3）仪器基本操作视频（毫伏表、示波器、稳压电源、信号源）（网络教学平台）（4）仪器手册（毫伏表、示波器、稳压电源、信号源、万用表）（网络教学平台）（5）实验箱布局图及元件清单（网络教学平台）五、实验内容实验序号实验题号实验名称1 实验3.1 基本电子仪器的正确使用2 实验3.2 仪器性能研究3 实验4.1 元器件识别与检测4 实验4.3 简单电路设计和继电器的应用5 实验4.4 运算放大器基本特性的测量6 实验5.3 一阶电路“黑箱”模块的时域测量和辨别7 实验6.1 电路频域特性的测量-策动点阻抗8 实验6.2 电路频域特特性的测量-电压传输比注意！实验5.3 一阶电路“黑箱”模块的时域测量和辨别，必须在第13周~第14周期间自己的上课时段做实验，以便教师检查实验结果。
数字-模拟转换器(DAC)原理研究
电路分析专题研讨报告数字-模拟转换器(DAC)原理研究摘要：数模转换就是将离散的数字量转换为连接变化的模拟量，实现该功能的电路或器件称为数模转换电路，通常称为D/A转换器或DAC。
我们分析了D/A转换的原理，以三位转换器为主要的研究对象，利用Multisim对输出信号进行了仿真。
成绩评定：10221062数字-模拟转换器(DAC)原理研究一．内容描述：D/A 转换器通常是把加权值与二进制码的各比特相对应的电压或者电流，按二进制码进行相加，从而得到模拟信号的方法。
产生加权电压和电流的方法有使用负载电阻的方法和使用梯形电阻网络的方法。
二．实验原理：如图可作为研究DA 转换电路的模型，其中开关20，21，22 分别与三位二进制数相对应。
当某位二进制数为“1”时开关接入相应电压Vs ，为“0”时开关接地。
利用叠加定理和等效分析证明运放输出电压与3 位二进制数字成比例。
即其中：012D D D 用来控制电路图中得三个开关。
（从右往左依次是012D D D ）证明：当J1接左端，J2、J3接右端时，即D0=1，D1=D2=0；分析等效电路逐步简化电路如下：进一步等效最终等效电路：从而同理：当J2接左端，J1、J3接右端时，分析等效电路，得当J3接左端，J1、J2接右端时，即D2=1，D0=D1=0，分析等效电路，得•) V s=12D x•因此，U1=1/12 V s V U2=1/6V s U3=1/3V s• =D0 =2D1 =22D2由线性电路的叠加原理，得三．仿真过程：（1）输入电压001，V0=1V（2）输入电压010，V0=2V（3）输入电压011，V0=3V（4）输入电压100，V0=4V（5）输入电压101，V0=5V（6）输入电压110，V0=6V（7）输入电压111，V0=7V由仿真结果得到表格：与实际值相符合。
四．利用Multisim产生周期为16us，幅度为7V 的锯齿波和三角波和方波的数字信号。
DAC原理
目录摘要前言 (2)第一章数模转换器简介§1.1 DAC基本原理 (3)§1.2 几种不同结构DAC的比较 (5)§1.3 研究这种新型结构的理由 (6)第二章具体实现原理§2.1 基本结构 (8)§2.2 改进方法 (9)第三章设计与仿真结果§3.1 基本单元的设计与结果 (12)§3.2 10位DAC的核心设计与结果 (17)第四章设计讨论§4.1 在实现高速过程中的问题 (21)§4.2 非理想效应对转换精度的影响 (24)§4.3 对电容不匹配的改进 (24)§4.4 不足与计划 (26)结束语 (27)参考文献 (28)致谢 (29)前言我选择的论文主题是关于数模转换方面的，之所以选择这个方向是由于在数字和模拟领域的接口研究中，数模转换器DAC和模数转换器ADC的应用不仅局限于听觉通路的如麦克风和扩音器，视觉通路的如照相机和其他一些显示设备，而且在有线或无线通道数据传输中也有很重要的用途。
典型的如数据信号依据某种机制被调制到载波上，和载波一起在有线或无线的通道中传输，接收器接收到信号再进行解调，可根据应用和可行性的不同在数字或模拟领域中解调，其应用之广泛可见一斑。
随着近年来对高速通信的需求和对英特网、移动终端应用的飞速增长,许多相应的技术，如DSL，GSM，EDGE，UMTS,WCDMA,GPRS等就需要大幅度的改进，线性度和低功耗是限制这些技术发展的的两个大障碍，其中的一个瓶颈问题就是数据转换,以DAC为例，到目前为止，对他有影响的因素还有很多,如噪声、失配、寄生、延迟等等，解决了这些问题也就大大推进了技术和应用领域的发展。
我所研究的新型结构是向传统的电流型DAC在高速数模转换领域中所占的垄断地位发起挑战，抖动是电流型结构在高频下的症结所在.而此结构却能在没有抖动，又无附加电路和特殊工艺的条件下实现高速度、高精度和低功耗,所以今天来研究他也就显得格外有意义。
电路分析DAC原理研究报告
（其中 K=
������0
256 ������
）
������������
������
+……+D1•21 +D0•20 ）
������������−������������ 2������
=Vs（1-
1 2������ +1
（Di•2������ +……+D1•21 +D0•20 ） ）
2������
1
故正向电路的等效电阻为 R= ������
������������
������ =0 ������������
=
1− ������ +1 2 （������������ •2 ������ +⋯+������ 0 •2 0 ）
������������−������ 2 2������
=
������������
-I•R0=− 2������•R0
������������
2 ������
③当开关 S6 与运算放大器反向输入端连接，其他开关均接地时，电路图如图 16 所示
12 R9 2000Ω Vs 12V 13 S7
R8 1000Ω
Vs 1 R1 2000Ω R2 1000Ω R3 2000Ω R4 2000Ω R0 0 I 2
U1 3 4 0
图 17
矩形框内的等效电阻为 R’=
2������ ×2������
由电压分配关系可知 V23=V2-V3=
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DAC原理研究
北京交通大学
思源
2014年12月
一、背景介绍
数字技术是当代电子技术和计算机应用的重要工具。
在实际应用中，计算机输出的二进制数字需要转换成为连续变化的电压值，完成这个功能的部件叫做数字-模拟转换器（DAC）。
DAC用集成电路芯片实现。
实现DAC有不同的原理，其中一类DAC利用了电阻网络和数字控制的开关组成。
图2所示为典型的DAC芯片DAC0832及其内部的开关电阻电路。
由上图所示网络构成DAC有两种方式。
正向R-2R电路：
此时输出电压与二进制数字量成比例。
以及倒置R-2R电路：
此时输出电流与二进制数字量成比例，运放与反馈电阻构成电流-电压转换电路，使得输出电压与二进制数字量成比例。
二、理论分析
（1）利用叠加定理和戴维南定理分析上面两种DAC 电路的工作原理，证明输出电压幅度与二进制数字量成比例。
正向的情况:
这是一个以3个开关为例的简图:
其中,每一个开关的一端可视为接地,另一端视为接上一个电压值为 的电压源.
在运算放大器方面,由虚短路特性可知其为一个跟随特性的电压, , 这里运算放大器起到缓冲的作用.
故电路可化为如图所示
:
接下来我们来分析这个电路:
首先,我们来分析D0开关处的情况,当D0接时:
由等效变换,我们可将电压源与电阻的串联变换为电流源与电阻的并联,其中该电流源电流值等于,我们设其为,如图.
将两个电阻并联处理成一个阻值为的电阻,如图:
之后在进行等效变换化为一个值电阻和一个值为的电压源,如图:
故此时它可等效为一个的电流源与值电阻并联的支路。
当D0未接Vs时,如图：
此时可直接利用电阻的串并联特性,直接化为一个电阻,如图:
当我们来到D1开关时我们可等效为图下所示：
其中当D0闭合时,,当D0断开时,.
之后继续利用类似于分析D0的方法分析D1两端电压:
当D1短路时,继续利用等效变换法可以令其化为一个干路上是个阻值为的电阻,两个支路上分别是一个的电阻和一个电流值为的电流源,如图
故继续利用等效变换法可化为一个的电阻和一个电流值为的电流源串联的电路:
当D1断路时,我们可以用类似的方法,得到一个的电阻和一个电流值为的电流源串联的电路:
此时我们可以推出该电流源的电流值为:
以此类推,我们可以得到第n-1个电流源的电流值为：
此时整体电路等效为:
当Dn接Vs时,电路可化为图下所示电路：
当Dn未接Vs时,电路可类似上面,化为一个的电阻和一个电流值为的电流源串联的电路(图略).
此时,
故输出电压幅度与二进制数字量成比例.
类似的,每一个支路上的节点电压
这条性质在之后要用到.
反向的情况(图以三个开关情况为例):
由于虚短路特性, , ,而又因为 故所求 故电路可化为如图所示:
我们从D0开始分析:
当D0接”1”端,即运算放大器负端, . 当D0接”0”端,即运算放大器正端, . 故
接下来我们考虑D1的情况,如图,有节点处电压 :
Vo
Vs
Vo
由于无论D0接哪一端都接地,所以在该支路上有如下关系图:
故
故此时
而D1之路上,仍满足关系式 故此时 =
由上述推导,我们有 ,不妨令 则由下图有:
,则 ,同时满足初始条件
故运用数学归纳法可得结论:每一个开关的支路电压满足:
Vo
故n个支路时,总电流==
故所求.
故输出电压幅度与二进制数字量成比例.
（2）对两种电路，计算从参考电压Vs看进去的等效电阻，两者有什么不同？哪一种更好些？
正向的情况:
图如下:
当某一开关Di所在支路开关接到”0”端,
当某一开关Di支路开关接到”1”端,由图：
故此时.
故一般情况下.
故正向等效电阻
等效
反向的情况:
由定义,
等效,且由之前推导,每一个开关的支路电压满足:. 故由下图
得,故等效
两者对比:
正向电路中,
等效
反向电路中,
等效
可见
反向等效是一个定值为的电阻而
正向等效
是随着每一个开关Di的开关情况而改变
的,所以反向电路比正向电路稳定.
而由最后的电压公式:
正
反
可知
正,而
反
可依据的改变取任意值.
故反向电路还有一个优点是输出电压可取任意值,不过需要注意的一点是,这可以取到很大的电压对运放是个很大的负荷.
三、Multisim仿真结果
（3）用EWB或Multisim对两种电路进行仿真，为了简化，采用3位DAC结构和手控单刀双掷开关.
正向R-2R电路，如图所示：
①D0、D1、D2全断开（000）
②D0闭合D1、D2断开（001）
③D0、D1闭合D2断开（011）
④D0、D2闭合D1断开（101）
⑤D0、D1、D2全闭合（111）
以上结果与理论分析值完全吻合.
倒置R-2R电路，此时取反馈电阻Rb=4kohm，验证倒置网络可以输出大于Vs的电压值。
如图所示：
①D0、D1、D2全断开（000）
②D0闭合D1、D2断开（001）
③D0、D1闭合D2断开（011）
④D0、D2闭合D1断开（101）
⑤D0、D1、D2全闭合（111）
以上结果与理论分析值吻合.
（4）用仿真方法实现简单波形输出.
我们采用Multisim中自带的数字发生器实现矩形波和三角波的输出。
二进制数字发生器可以根据预定的时间间隔输出一系列数字对应的二进制位电压。
仿真电路图如下：
按照题目要求，为产生锯齿波形，我们将数字发生器中的起始点设为00000000，考虑电压波形显示情况，每个电压点延续一次，一直增加至00000007后为终止值。
并将数字发生器的模式选为循环，则数字发生器将循环产生十六进制00000000至00000007电压。
对应于二进制电压，则为000-111.
数字发生器的属性界面设置如图：
锯齿波仿真波形：
为产生三角波形，我们将数字发生器中的起始点设为00000000，考虑电压波形显示情况，同样每个电压点延续一次，一直增加至00000007后为再返回00000000。
并将数字发生器的模式选为循环，则数字发生器将循环产生十六进制00000000至00000007至00000000电压。
对应于二进制电压，则为000-111-000.
数字发生器的属性界面设置如图：
三角波仿真波形：
五、拓展研究
（5）如果将上面两种DAC的参考电压Vs作为输入信号，可以实现二进制数字控制放大量的程控增益放大器. 用仿真方法验证这个功能.
我们选取倒置3位R-2R电路为例，将原有的直流电压源更换为由信号发生器产生的正弦电压，因为此时需要观察正弦波的变化情况，故将万用表换为示波器.
仿真电路如图：
通过控制三个开关，可以实现对正弦电压放大不同倍数，从而实现程控增压放大器的功能.正弦电压参数为：f=2khz,Vpp=10V.
我们取开关组合的三个情况来进行仿真模拟：
①当D0闭合，D1、D2断开时，
由示波器自带游标知此时输出正弦波Vpp=-2.53V.
②当D0、D1闭合，D2断开时，
此时，Vpp=-29.98V.
③当D0、D1、D2全闭合时，
此时，Vpp=-40.44V.
通过三开关的动作操控输出正弦电压的幅值. 六、参考文献
[1] 数字-模拟转换器（DAC）工作原理研究，百度文库，2012年
[2] 《程控增益放大器的研究》论文AD603，2013年。
